Wykorzystanie olejów Mobil SHC do oszczędzania energii Wojciech Leszek 20 Maj, 2010

Transkrypt

1 Wykorzystanie olejów Mobil SHC do oszczędzania energii Wojciech Leszek 20 Maj, 2010 This presentation includes forward-looking statements. Actual future conditions (including economic conditions, energy demand, and energy supply) could differ materially due to changes in technology, the development of new supply sources, political events, demographic changes, and other factors discussed herein (and in Item 1 of ExxonMobil s latest report on Form 10-K). This material is not to be reproduced without the permission of Exxon Mobil Corporation.

2 Marka Mobil Mobil dawniej Vacuum Oil i Standard Oil of New York marka olejowa koncernu ExxonMobil dzisiaj nr 1 w branży. W II RP lider polskiego rynku olejowego Rafineria Vacuum Oil w Czechowicach-Dziedzicach od Dziedzice Treated Engine Oil (DTE) do dzisiaj najlepiej sprzedawany mineralny olej przemysłowy Mobil. Po przerwie od 1990 roku trwa odbudowa pozycji rynkowej olejów i smarów Mobil w Polsce. Obecnie jedna z najlepiej rozpoznawalnych marek w Polsce należąca do grupy o największym udziale rynkowym szczególnie w olejach syntetycznych. Mobil dzisiaj oferuje we wszystkich aplikacjach motoryzacyjnych i przemysłowych syntetyczne oleje i smary jako najnowocześniejsze alternatywy konwencjonalnych olejów i smarów. 2

3 SHC = Synthetic HydroCarbons SHC = WĘGLOWODORY SYNTETYCZNE WSZYSTKIE OLEJE I SMARY MOBIL OZNACZONE >> SHC << WYKONANO W TECHNOLOGII ZAPEWNIAJĄCEJ ZWIĘKSZENIE EFEKTYWNOŚCI ENERGETYCZNEJ SMAROWANYCH MASZYN I URZĄDZEŃ 3

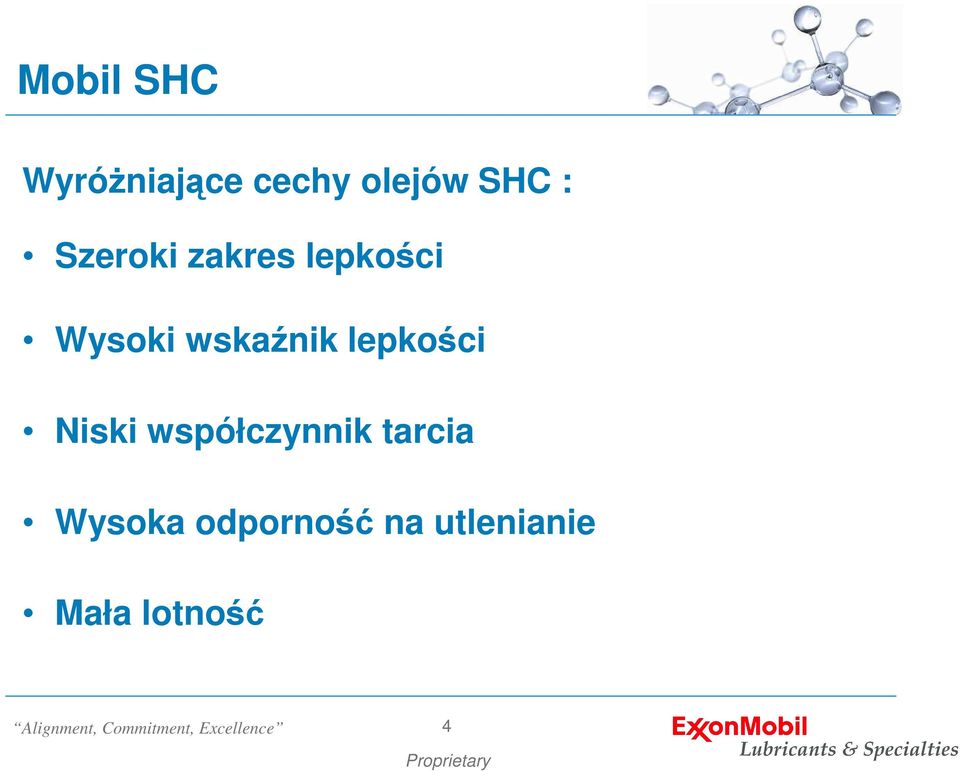

4 Mobil SHC Wyróżniające cechy olejów SHC : Szeroki zakres lepkości Wysoki wskaźnik lepkości Niski współczynnik tarcia Wysoka odporność na utlenianie Mała lotność 4

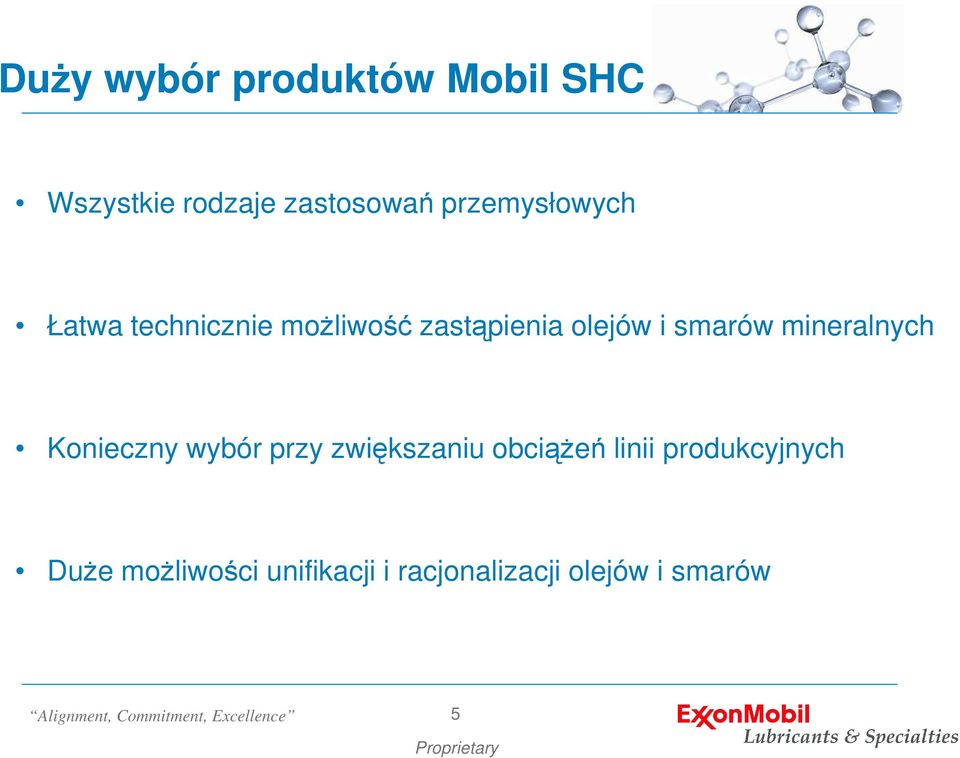

5 Duży wybór produktów Mobil SHC Wszystkie rodzaje zastosowań przemysłowych Łatwa technicznie możliwość zastąpienia olejów i smarów mineralnych Konieczny wybór przy zwiększaniu obciążeń linii produkcyjnych Duże możliwości unifikacji i racjonalizacji olejów i smarów 5

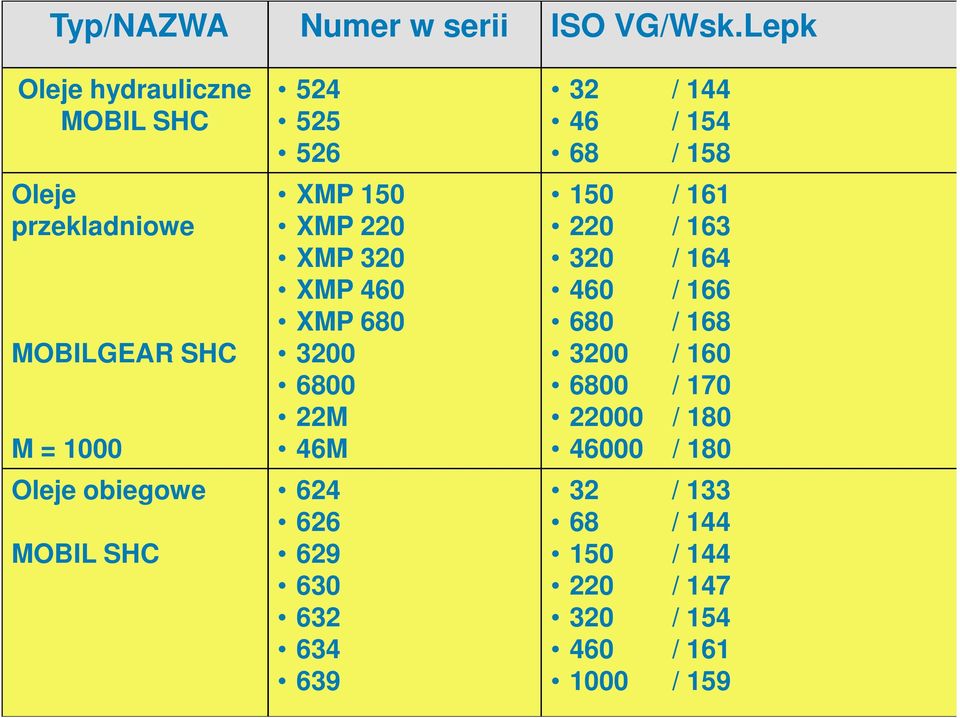

6 Typ/NAZWA Numer w serii ISO VG/Wsk.Lepk Oleje hydrauliczne MOBIL SHC Oleje przekladniowe MOBILGEAR SHC M = 1000 Oleje obiegowe MOBIL SHC XMP 150 XMP 220 XMP 320 XMP 460 XMP M 46M / / / / / / / / / / / / / / / / / / / 159

7 Typ/NAZWA Numer w serii ISO VG/Wsk.Lepk Oleje sprezarkowe MOBIL SHC RARUS / / / 136 Oleje do sprezarek chlodniczych MOBIL SHC GARGOYLE ARCTIC E NH / / / / 149 (400) / / 111 Oleje do maszyn papierniczych MOBIL SHC Oleje turbinowe MOBIL SHC PM 220 PM / / / / 145 7

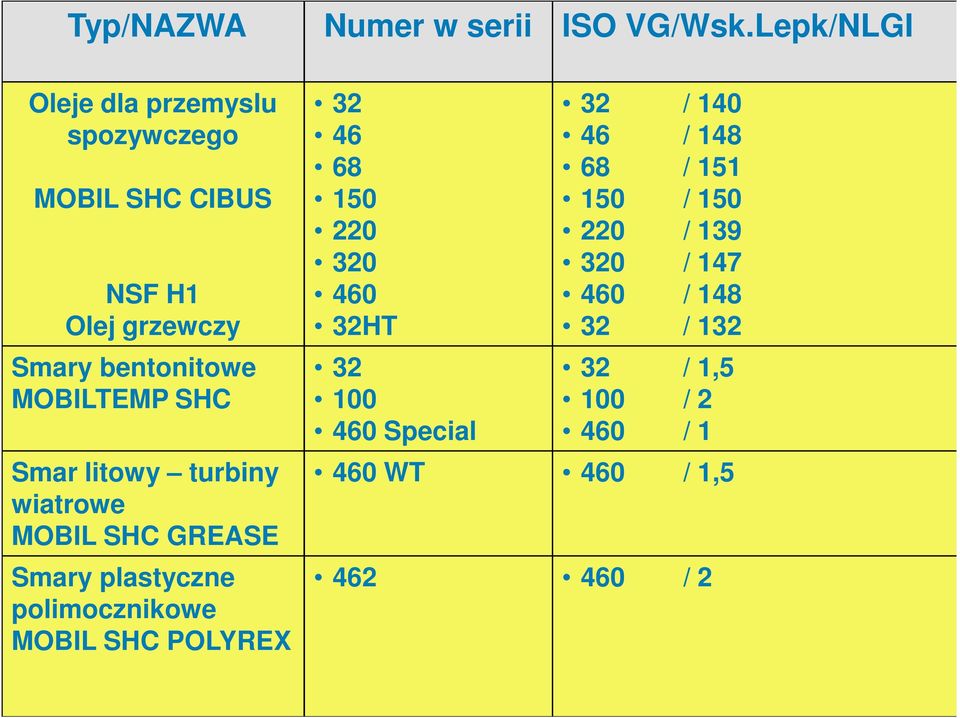

8 Typ/NAZWA Numer w serii ISO VG/Wsk.Lepk/NLGI Oleje dla przemyslu spozywczego MOBIL SHC CIBUS NSF H1 Olej grzewczy HT 8 32 / / / / / / / / 132 Smary bentonitowe / 1,5 MOBILTEMP SHC / Special 460 / 1 Smar litowy turbiny wiatrowe MOBIL SHC GREASE Smary plastyczne polimocznikowe MOBIL SHC POLYREX 460 WT 460 / 1, / 2

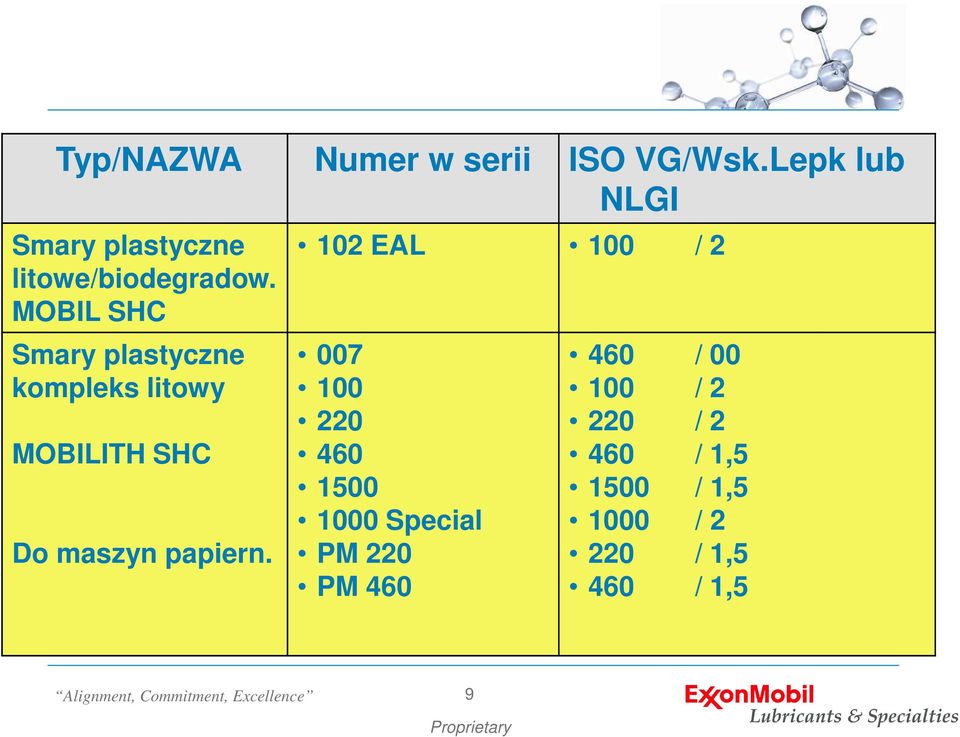

9 Typ/NAZWA Numer w serii ISO VG/Wsk.Lepk lub NLGI Smary plastyczne litowe/biodegradow. MOBIL SHC Smary plastyczne kompleks litowy MOBILITH SHC Do maszyn papiern. 102 EAL 100 / Special PM 220 PM / / / / 1, / 1, / / 1,5 460 / 1,5 9

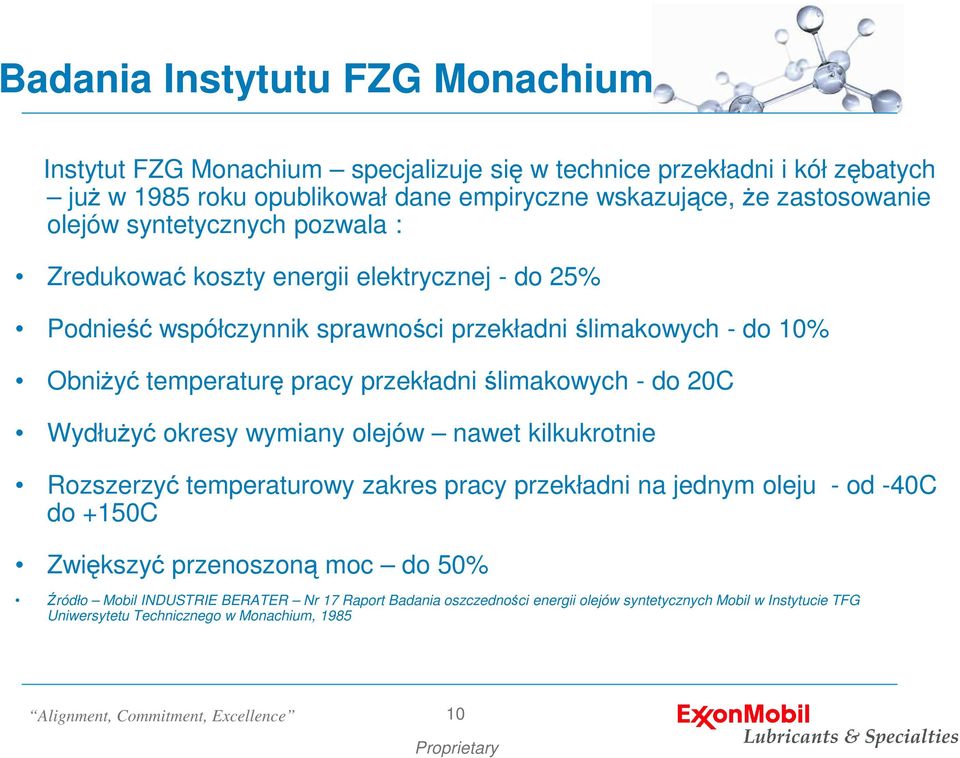

10 Badania Instytutu FZG Monachium Instytut FZG Monachium specjalizuje się w technice przekładni i kół zębatych już w 1985 roku opublikował dane empiryczne wskazujące, że zastosowanie olejów syntetycznych pozwala : Zredukować koszty energii elektrycznej - do 25% Podnieść współczynnik sprawności przekładni ślimakowych - do 10% Obniżyć temperaturę pracy przekładni ślimakowych - do 20C Wydłużyć okresy wymiany olejów nawet kilkukrotnie Rozszerzyć temperaturowy zakres pracy przekładni na jednym oleju - od -40C do +150C Zwiększyć przenoszoną moc do 50% Źródło Mobil INDUSTRIE BERATER Nr 17 Raport Badania oszczedności energii olejów syntetycznych Mobil w Instytucie TFG Uniwersytetu Technicznego w Monachium,

11 Przykłady zastosowań Mobil SHC Przekładnia młyna walcowego moment obrotowy na wyjściu przekładni 1 MNn Moc silnika 3400 kw. Jedna z większych przekładni tego rodzaju (zdjęcie firmowe Tacke ) 11

12 Obniżenie wsp.tarcia I-FZG Wyniki badań I-FZG wpółczynnika tarcia w zazębieniu stopień obciążenia = 9 prędkość = 20m/s Napędy cukrowych młynów rurowych Zdjęcie firmowe Dorstener 12

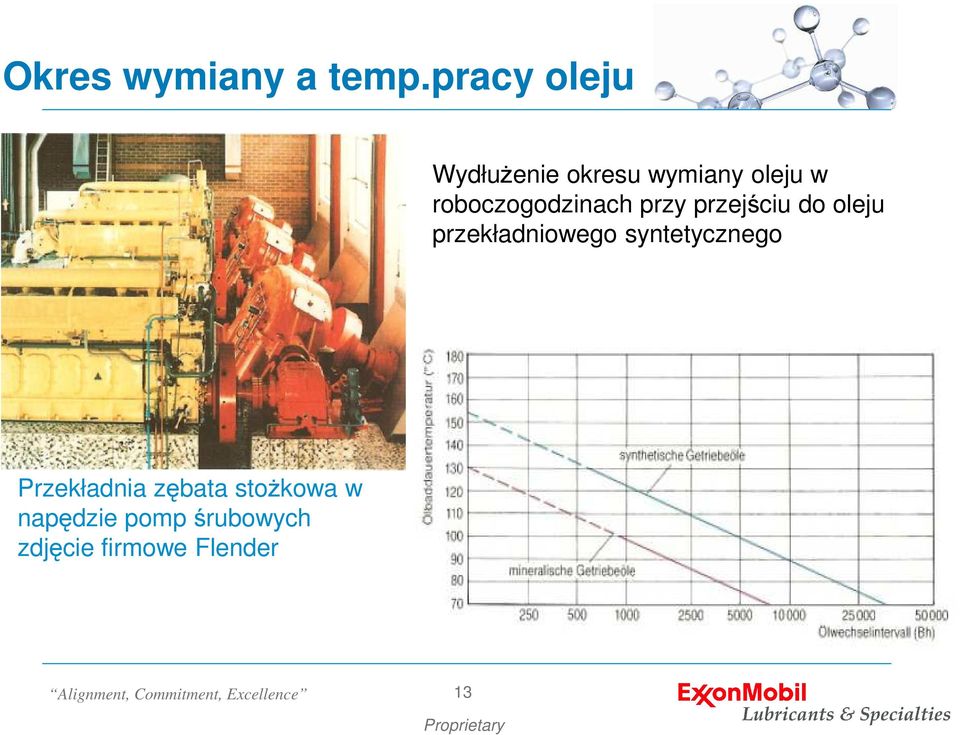

13 Okres wymiany a temp.pracy oleju Wydłużenie okresu wymiany oleju w roboczogodzinach przy przejściu do oleju przekładniowego syntetycznego Przekładnia zębata stożkowa w napędzie pomp śrubowych zdjęcie firmowe Flender 13

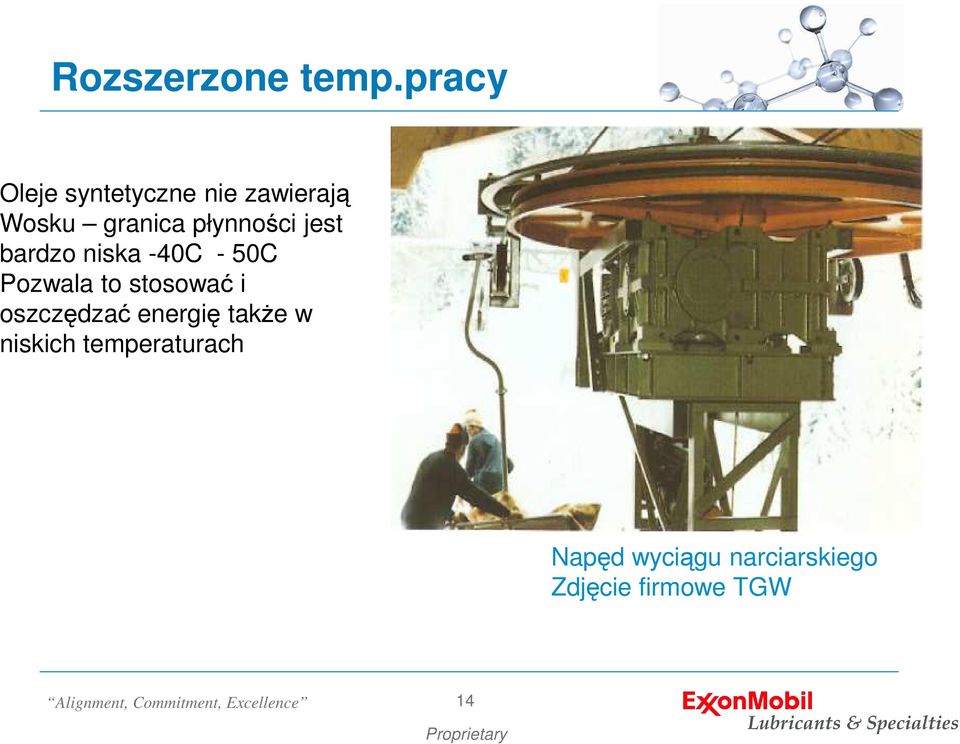

14 Rozszerzone temp.pracy Oleje syntetyczne nie zawierają Wosku granica płynności jest bardzo niska -40C - 50C Pozwala to stosować i oszczędzać energię także w niskich temperaturach Napęd wyciągu narciarskiego Zdjęcie firmowe TGW 14

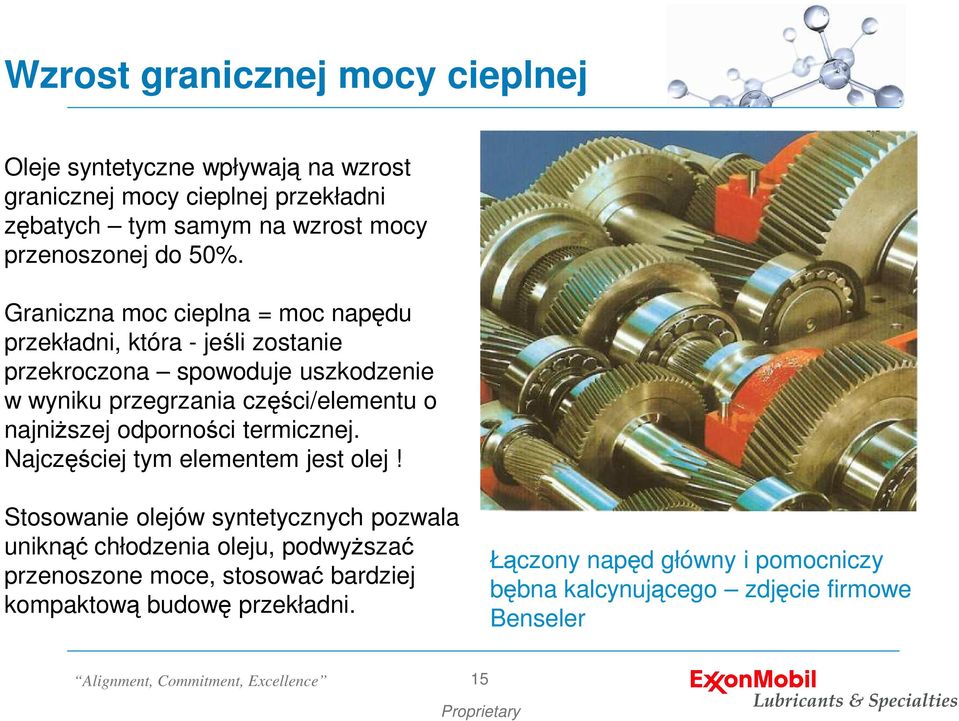

15 Wzrost granicznej mocy cieplnej Oleje syntetyczne wpływają na wzrost granicznej mocy cieplnej przekładni zębatych tym samym na wzrost mocy przenoszonej do 50%. Graniczna moc cieplna = moc napędu przekładni, która - jeśli zostanie przekroczona spowoduje uszkodzenie w wyniku przegrzania części/elementu o najniższej odporności termicznej. Najczęściej tym elementem jest olej! Stosowanie olejów syntetycznych pozwala uniknąć chłodzenia oleju, podwyższać przenoszone moce, stosować bardziej kompaktową budowę przekładni. Łączony napęd główny i pomocniczy bębna kalcynującego zdjęcie firmowe Benseler 15

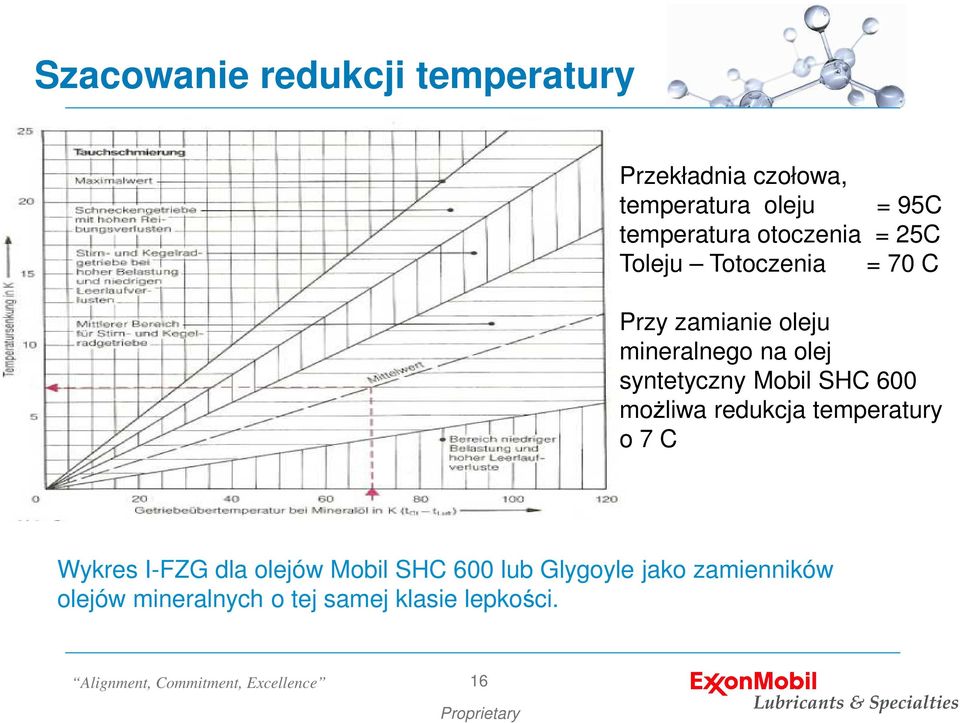

16 Szacowanie redukcji temperatury Przekładnia czołowa, temperatura oleju = 95C temperatura otoczenia = 25C Toleju Totoczenia = 70 C Przy zamianie oleju mineralnego na olej syntetyczny Mobil SHC 600 możliwa redukcja temperatury o 7 C Wykres I-FZG dla olejów Mobil SHC 600 lub Glygoyle jako zamienników olejów mineralnych o tej samej klasie lepkości. 16

17 Pomiary na obiekcie Pomiary zużycia energii elektrycznej na obiekcie: nie uwzględniają wszystkich korzyści wyboru SHC są trudne lub niemożliwe do przeprowadzenia wymagają nakładów i sprzętu są tym bardziej niedokładne im więcej obiektów obejmują Zgromadzone przez Mobil informacje pozwalają dobrze oszacować wszystkie korzyści wynikające z zastosowania olejów Mobil SHC. Przekładnia planetarna młyna Zdjęcie firmowe Dorstener 17

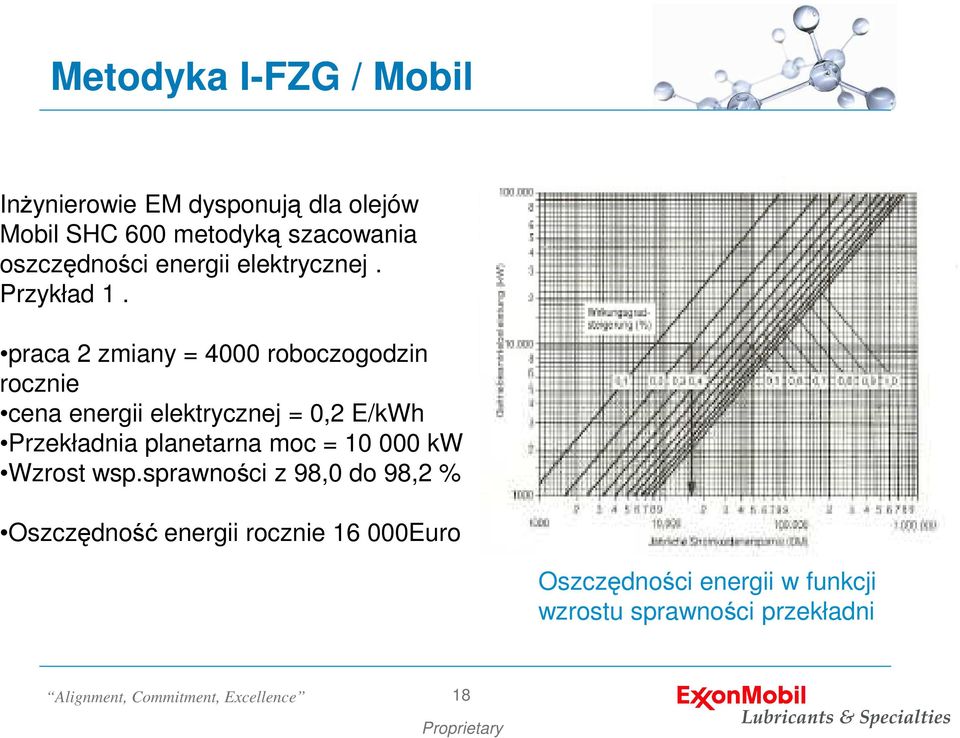

18 Metodyka I-FZG / Mobil Inżynierowie EM dysponują dla olejów Mobil SHC 600 metodyką szacowania oszczędności energii elektrycznej. Przykład 1. praca 2 zmiany = 4000 roboczogodzin rocznie cena energii elektrycznej = 0,2 E/kWh Przekładnia planetarna moc = kw Wzrost wsp.sprawności z 98,0 do 98,2 % Oszczędność energii rocznie Euro Oszczędności energii w funkcji wzrostu sprawności przekładni 18

19 Dziękujemy za uwagę Dziękujemy i zapraszamy do kontaktu z nami!
