Dane aktualne na dzień: 29-09-2017 20:35 Link do produktu: https://sklep.hylmet.

1 Dane aktualne na dzień: :35 Link do produktu: Silnik hydrauliczny wolnoobrotowy (gerotorowy) do owijarki, zamiatarki, sieczkarni, rozrzutników, wciągarki 160 cm3 Cena brutto Cena netto Czas wysyłki Numer katalogowy Kod EAN 551,00 zł 447,97 zł 24 godziny Silnik_MHL160S1/P1G Silnik_MHL Opis produktu Silnik hydrauliczny gerotorowy wolnoobrotowy

1. Przeznaczenie: - maszyny rolnicze i leśne (sieczkarnie, rozrzutniki, owijarki, wciągarki, rozdrabniacze gałęzi), - maszyny budowlane, - maszyny komunalne (zamiatarki, odśnieżarki, piaskarki), - do

2 1. Przeznaczenie: - maszyny rolnicze i leśne (sieczkarnie, rozrzutniki, owijarki, wciągarki, rozdrabniacze gałęzi), - maszyny budowlane, - maszyny komunalne (zamiatarki, odśnieżarki, piaskarki), - do napędu pomp, wentylatorów, - hydraulika mobilna, Orbitralne silniki hydrauliczne typu MGL, MHL i MHLR są wykorzystywane do budowy napędów trakcyjnych w pojazdach niskiej prędkości; mechanizmów ruchu obrotowego w maszynach rolniczych, budowlanych, przemyśle metalurgicznym oraz innych maszynach wymagających bezstopniowej regulacji prędkości obrotowej. Energia akumulowana w cieczy roboczej (oleju hydraulicznym) zostaje zamieniona na ruch obrotowy wału silnika hydraulicznego. 2. Konstrukcja i zasada działania: Silniki orbitralne dzielą się na silniki typu GEROTOR oraz typu GEROLLER. Elementami wyporowymi silnika są dwa koła zębate o zazębieniu wewnętrznym i o zarysie epicykloidalnym. Zewnętrzny wieniec jest nieruchomy (stator). Wewnętrzne koło (rotor) pod naporem doprowadzonego czynnika obraca się wokół własnej osi oraz odtacza wokół osi wieńca zewnętrznego (ruch planetarny). Taki ruch daje w konsekwencji moment obrotowy wałka silnika. W silnikach typu

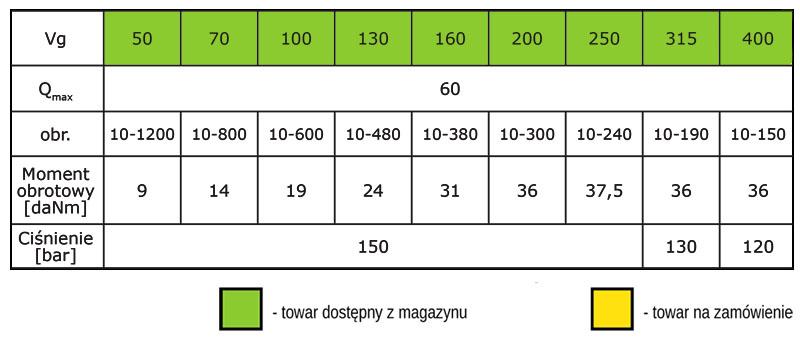

3 GEROLLER elementami wieńca zewnętrznego są rolki, które zmniejszają tarcie i zwiększają odporność na zużycie. 3. Cechy główne: - Wysoki moment obrotowy. - Niskie i średnie obroty. - Kompaktowa budowa (małe rozmiary). Prędkość obrotowa wału silnika jest uzależniona od prędkości przepływu oleju. Kierunek obrotów wału silnika zależy od sposobu przyłączenia przewodów hydraulicznych. (zamiana przewodu ciśnieniowego z powrotnym skutkuje zmianą kierunku obrotów silnika). Maksymalne dopuszczalne ciśnienie na porcie przecieków dla silników typu MHL i MHLR wynosi 10 bar. Silnik hydrauliczny MGL nie posiada przyłącza przecieków. 4. Warunki pracy: - Optymalne warunki pracy dla silników hydraulicznych. - Zaleca się, aby używać oleju hydraulicznego mineralnego typu HLP (DIN51524) lub HM (ISO6743/4). - Lepkość w zakresie: cstat w 40 C. - Temperatura robocza oleju w zakresie: C. - Klasa czystości cieczy roboczej w układzie hydraulicznym 20/16 wg. z ISO Nominalna filtracja układu hydraulicznego: 0.025mm. 5. Uruchamianie systemu hydraulicznego z silnikami hydraulicznymi: - Napełnić zbiornik olejem przez filtr z mm do określonego poziomu (nieco powyżej górnego oznaczenia wskaźnika poziomu). Jakość oleju do napełniania należy sprawdzić wcześniej. - Sprawdzić podłączenie silnika hydraulicznego do systemu hydraulicznego, sprawdzając kierunek obrotów wału silnika. - W trakcie pracy na luzie pod niskim ciśnieniem, odpowietrzyć układ. Jedną z oznak zapowietrzenia układu jest nieregularna ( szarpana ) praca silnika. - Uruchomić system wraz z silnikiem hydraulicznym, bez obciążenia przez 30 minut.

- Po oczyszczeniu oleju w układzie od zanieczyszczeń i pełnym odpowietrzeniu, zwiększyć ciśnienie hydrauliczne do obciążenia nominalnego. Zabronione jest używanie młotka podczas montażu silnika.

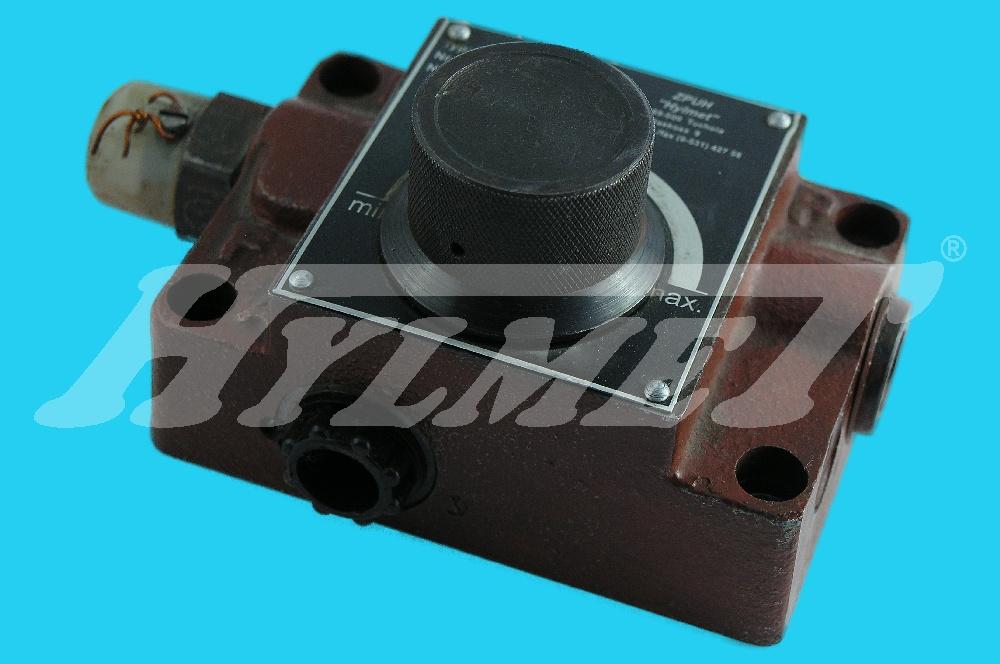

4 - Po oczyszczeniu oleju w układzie od zanieczyszczeń i pełnym odpowietrzeniu, zwiększyć ciśnienie hydrauliczne do obciążenia nominalnego. Zabronione jest używanie młotka podczas montażu silnika. (nie wbijać sprzęgła na wał silnika za pomocą młotka). Przestrzegać dopuszczalnych wartości obciążeń wzdłużnych i poprzecznych wału (patrz wykres). Zalecane momenty dokręcania: Przyłącza G1 / 2, M22x1,5 z uszczelką miedzianą 3daNm Przyłącza G1 / 2, M22x1,5 z uszczelką aluminiową 8daNm Dodatkowo posiadamy w sprzedaży regulator prędkości obrotowej RP1/20 o parametrach: Przepływ nominalny: Przepływ maksymalny: Ciśnienie nominalne: 20,00 dm 3 /min 25,00 dm 3 /min 15 MPa

5 Powered by TCPDF ( OFICJALNY DYSTRYBUTOR FIRMY Caproni - europejski producent pomp hydraulicznych, elementów i kompletnych systemów hydraulicznych. Dostawca elementów na pierwszy montaż dla wiodących marek. Produkt wyprodukowany w EU - gwarancja wysokiej jakości.
