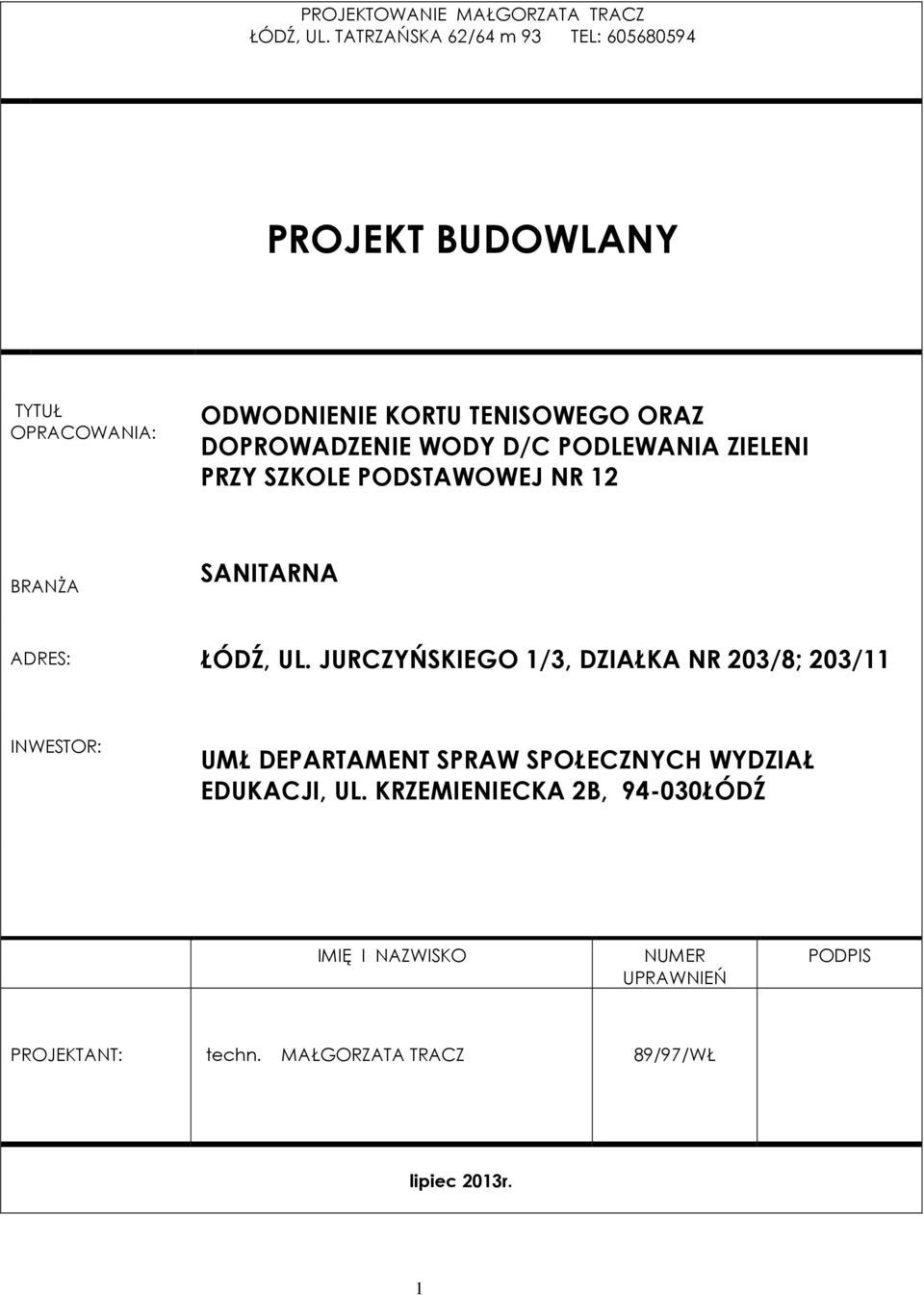

1 PROJEKTOWANIE MAŁGORZATA TRACZ ŁÓDŹ, UL. TATRZAŃSKA 62/64 m 93 TEL: PROJEKT BUDOWLANY TYTUŁ OPRACOWANIA: ODWODNIENIE KORTU TENISOWEGO ORAZ DOPROWADZENIE WODY D/C PODLEWANIA ZIELENI PRZY SZKOLE PODSTAWOWEJ NR 12 BRANŻA SANITARNA ADRES: ŁÓDŹ, UL. JURCZYŃSKIEGO 1/3, DZIAŁKA NR 203/8; 203/11 INWESTOR: UMŁ DEPARTAMENT SPRAW SPOŁECZNYCH WYDZIAŁ EDUKACJI, UL. KRZEMIENIECKA 2B, ŁÓDŹ IMIĘ I NAZWISKO NUMER UPRAWNIEŃ PODPIS PROJEKTANT: techn. MAŁGORZATA TRACZ 89/97/WŁ lipiec 2013r. 1

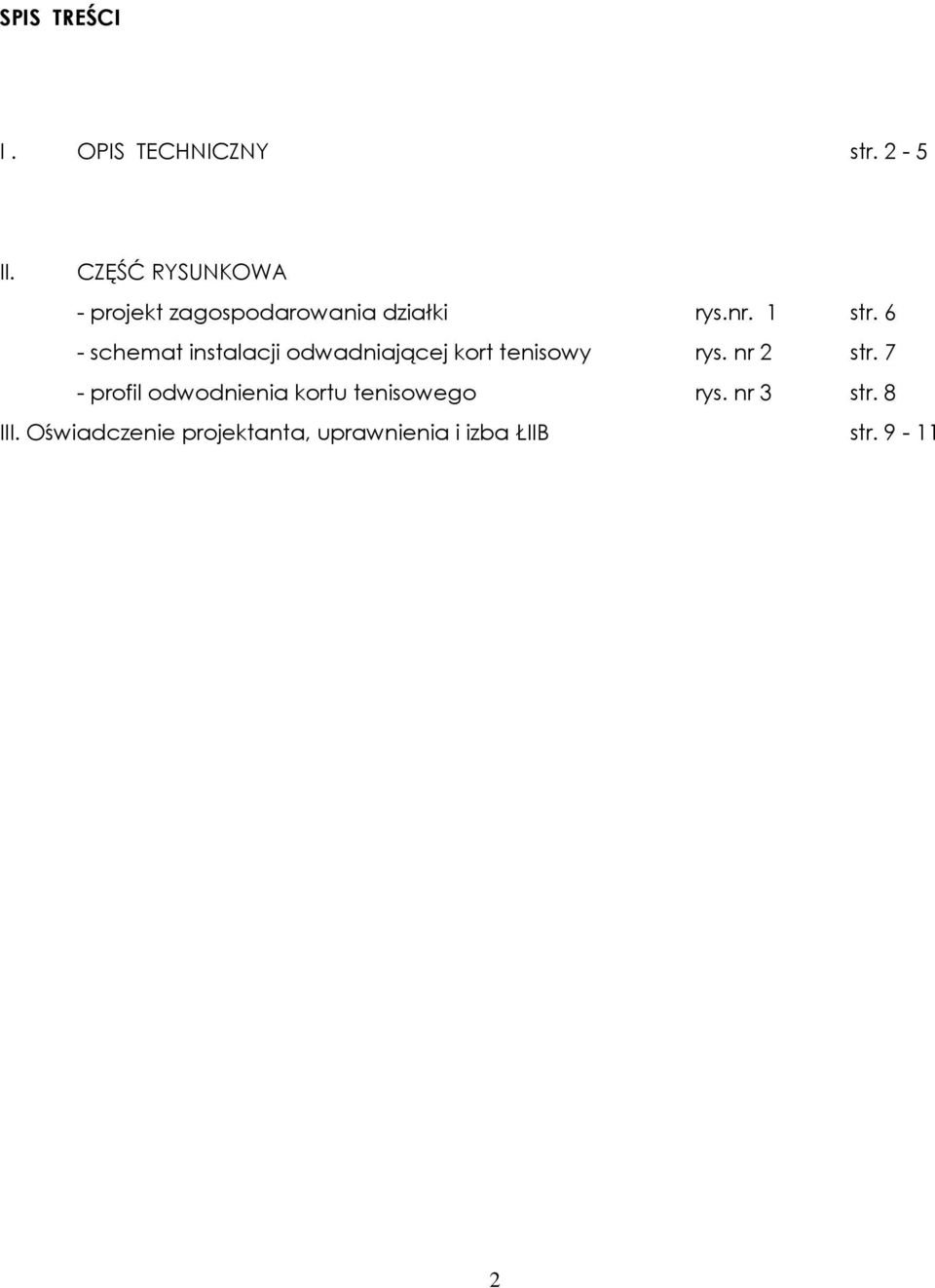

2 SPIS TREŚCI I. OPIS TECHNICZNY str. 2-5 II. CZĘŚĆ RYSUNKOWA - projekt zagospodarowania działki rys.nr. 1 str. 6 - schemat instalacji odwadniającej kort tenisowy rys. nr 2 str. 7 - profil odwodnienia kortu tenisowego rys. nr 3 str. 8 III. Oświadczenie projektanta, uprawnienia i izba ŁIIB str

3 I. OPIS TECHNICZNY Do projektu budowlanego odwodnienia kortu tenisowego oraz doprowadzenie wody d/c podlewania krzewów posadzonych wzdłuż ogrodzenia działki na terenie S.P. Nr 12 w Łodzi, ul. Jurczyńskiego 1/3; działka nr 203/8; obręb W PODSTAWA OPRACOWANIA, MATERIAŁY WYJŚCIOWE I UZGODNIENIA. Projekt opracowano w oparciu o niżej wyszczególnione materiały: a) Uzgodnienia z Inwestorem; b) P.B. kotu do gry w tenisa; c) Plan sytuacyjno - wysokościowy w skali 1 : 500; d) PN i przepisy projektowania; e) Wytyczne do projektowania drenowania. 2. DANE DOTYCZĄCE STANU ISTNIEJĄCEGO. Na przedmiotowej działce na której powstanie kort tenisowy istnieje budynek S.P. Nr 12, oraz zespół boisk sportowych Orlik Przez teren działki, biegną sieć wodociągowa, sieć kanalizacji sanitarnej i deszczowej. Cały teren pod projektowaną inwestycję należy do Inwestora, tj. S.P. Nr 12. W niniejszym opracowaniu przewiduje się odwodnienie kortu tenisowego, oraz doprowadzenie wody w celu podlewania krzewów posadzonych wzdłuż północnej granicy działki. 3. DANE O GRUNCIE. Na podstawie badań glebowych w profilach stwierdzono występowanie do głębokości 3,0 m pod warstwą nasypów niebudowlanych plejstoceńskie piaski wodnolodowcowe. Nasypy mają zmienną miąższość od 0,8 m do 2,8 m. Składają się głównie z gleby, piasku bądź gliny. Zawierają też kamienie i gruz ceglany. Miąższość pasków wodnolodowcowych wynosi 0,2 m 0,7 m. Grunty te są wykształcone jako piaski pylaste i piaski drobne w stanie średnio zagęszczonym. W zbadanym podłożu do głębokości 3,0 m nie występuje woda gruntowa. Nasypy i piaski są gruntami przepuszczalnymi, a więc są dogodne warunki do odwodnienia kortu. Skutecznym rozwiązaniem odwodnienia kortów będzie drenowanie systematyczne. 3

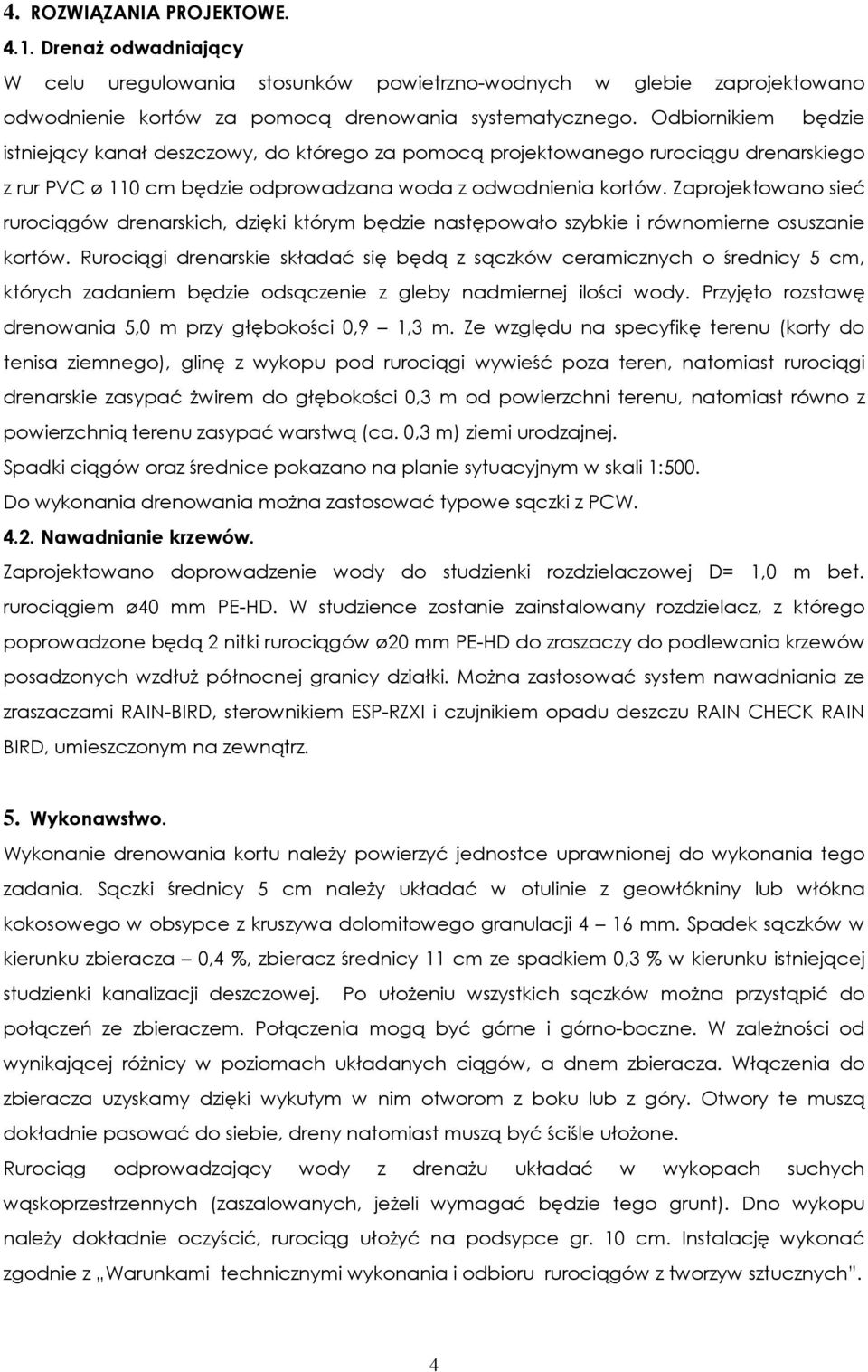

4 4. ROZWIĄZANIA PROJEKTOWE Drenaż odwadniający W celu uregulowania stosunków powietrzno-wodnych w glebie zaprojektowano odwodnienie kortów za pomocą drenowania systematycznego. Odbiornikiem będzie istniejący kanał deszczowy, do którego za pomocą projektowanego rurociągu drenarskiego z rur PVC ø 110 cm będzie odprowadzana woda z odwodnienia kortów. Zaprojektowano sieć rurociągów drenarskich, dzięki którym będzie następowało szybkie i równomierne osuszanie kortów. Rurociągi drenarskie składać się będą z sączków ceramicznych o średnicy 5 cm, których zadaniem będzie odsączenie z gleby nadmiernej ilości wody. Przyjęto rozstawę drenowania 5,0 m przy głębokości 0,9 1,3 m. Ze względu na specyfikę terenu (korty do tenisa ziemnego), glinę z wykopu pod rurociągi wywieść poza teren, natomiast rurociągi drenarskie zasypać żwirem do głębokości 0,3 m od powierzchni terenu, natomiast równo z powierzchnią terenu zasypać warstwą (ca. 0,3 m) ziemi urodzajnej. Spadki ciągów oraz średnice pokazano na planie sytuacyjnym w skali 1:500. Do wykonania drenowania można zastosować typowe sączki z PCW Nawadnianie krzewów. Zaprojektowano doprowadzenie wody do studzienki rozdzielaczowej D= 1,0 m bet. rurociągiem ø40 mm PE-HD. W studzience zostanie zainstalowany rozdzielacz, z którego poprowadzone będą 2 nitki rurociągów ø20 mm PE-HD do zraszaczy do podlewania krzewów posadzonych wzdłuż północnej granicy działki. Można zastosować system nawadniania ze zraszaczami RAIN-BIRD, sterownikiem ESP-RZXI i czujnikiem opadu deszczu RAIN CHECK RAIN BIRD, umieszczonym na zewnątrz. 5. Wykonawstwo. Wykonanie drenowania kortu należy powierzyć jednostce uprawnionej do wykonania tego zadania. Sączki średnicy 5 cm należy układać w otulinie z geowłókniny lub włókna kokosowego w obsypce z kruszywa dolomitowego granulacji 4 16 mm. Spadek sączków w kierunku zbieracza 0,4 %, zbieracz średnicy 11 cm ze spadkiem 0,3 % w kierunku istniejącej studzienki kanalizacji deszczowej. Po ułożeniu wszystkich sączków można przystąpić do połączeń ze zbieraczem. Połączenia mogą być górne i górno-boczne. W zależności od wynikającej różnicy w poziomach układanych ciągów, a dnem zbieracza. Włączenia do zbieracza uzyskamy dzięki wykutym w nim otworom z boku lub z góry. Otwory te muszą dokładnie pasować do siebie, dreny natomiast muszą być ściśle ułożone. Rurociąg odprowadzający wody z drenażu układać w wykopach suchych wąskoprzestrzennych (zaszalowanych, jeżeli wymagać będzie tego grunt). Dno wykopu należy dokładnie oczyścić, rurociąg ułożyć na podsypce gr. 10 cm. Instalację wykonać zgodnie z Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych. 4

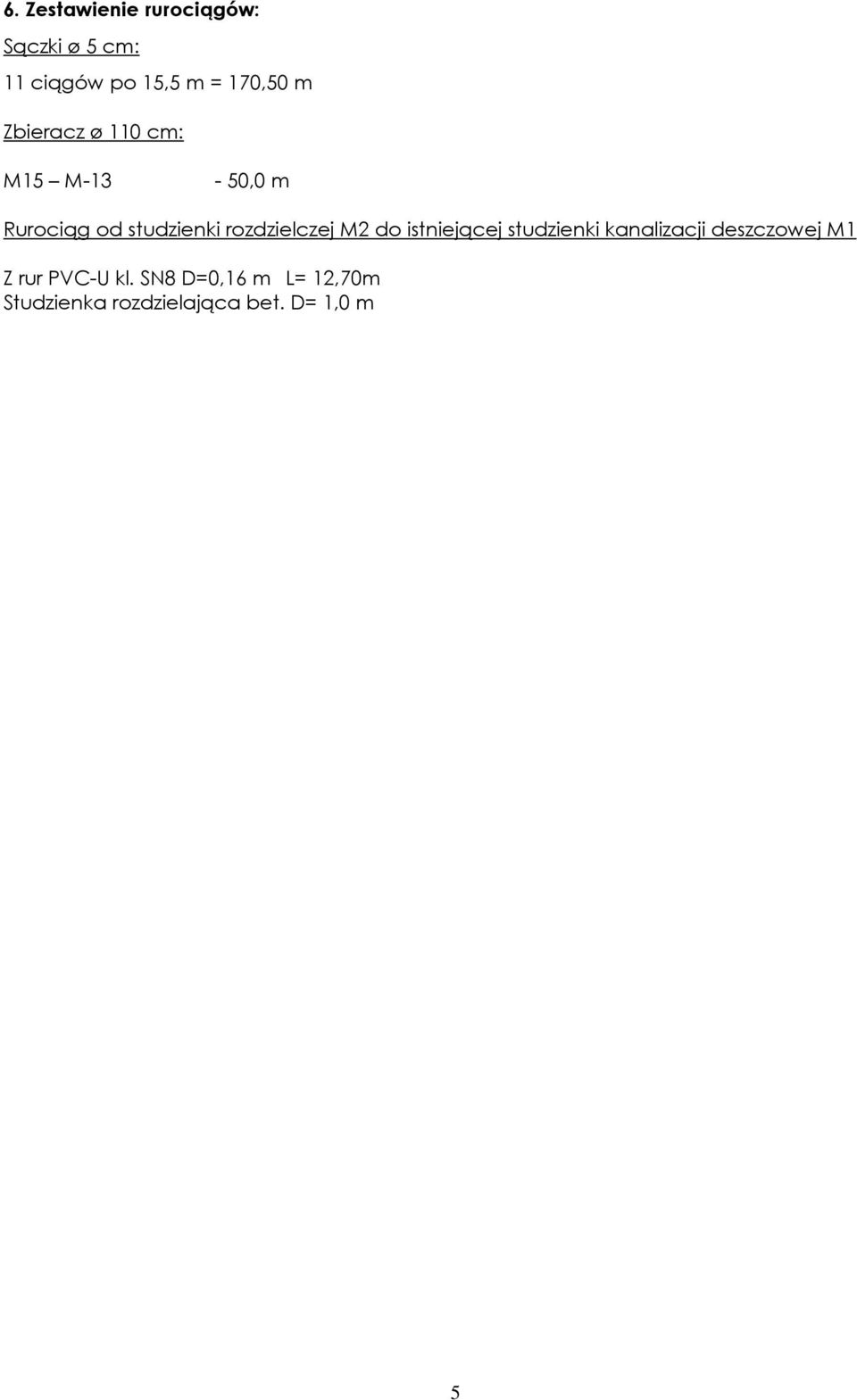

5 6. Zestawienie rurociągów: Sączki ø 5 cm: 11 ciągów po 15,5 m = 170,50 m Zbieracz ø 110 cm: M15 M-13-50,0 m Rurociąg od studzienki rozdzielczej M2 do istniejącej studzienki kanalizacji deszczowej M1 Z rur PVC-U kl. SN8 D=0,16 m L= 12,70m Studzienka rozdzielająca bet. D= 1,0 m 5
