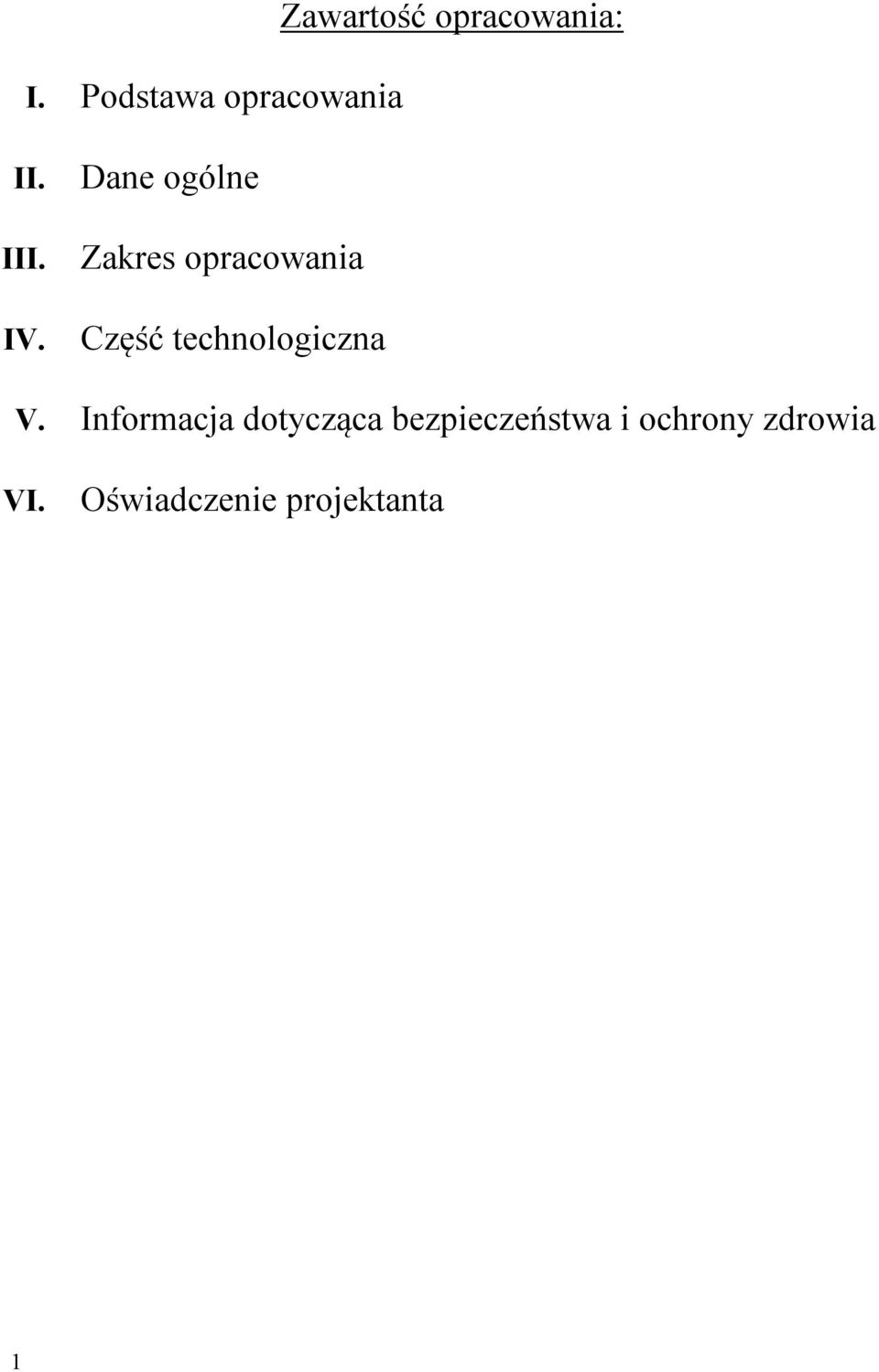

1 I. Podstawa opracowania Zawartość opracowania: II. III. IV. Dane ogólne Zakres opracowania Część technologiczna V. Informacja dotycząca bezpieczeństwa i ochrony zdrowia VI. Oświadczenie projektanta 1

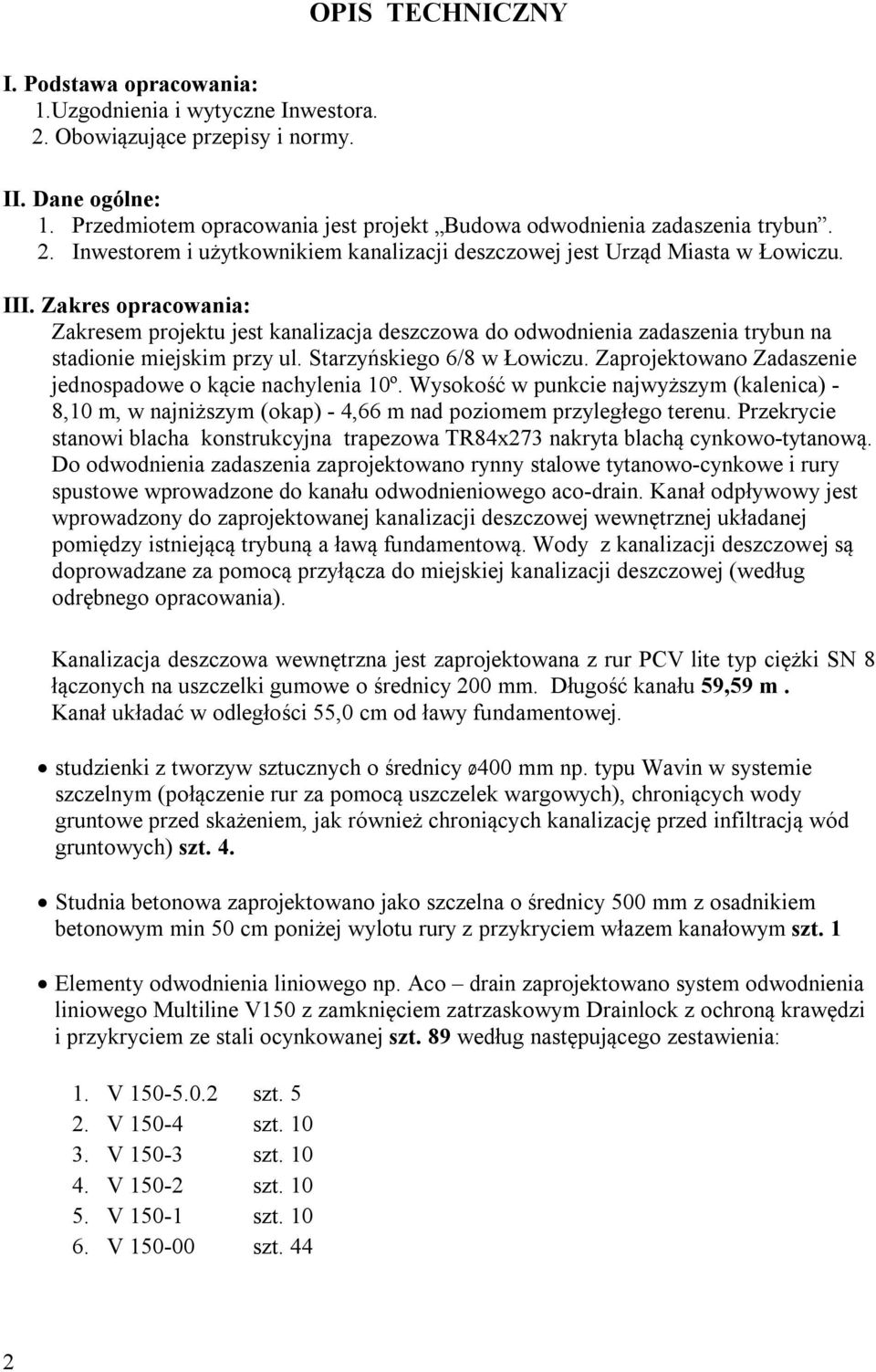

2 OPIS TECHNICZNY I. Podstawa opracowania: 1.Uzgodnienia i wytyczne Inwestora. 2. Obowiązujące przepisy i normy. II. Dane ogólne: 1. Przedmiotem opracowania jest projekt Budowa odwodnienia zadaszenia trybun. 2. Inwestorem i użytkownikiem kanalizacji deszczowej jest Urząd Miasta w Łowiczu. III. Zakres opracowania: Zakresem projektu jest kanalizacja deszczowa do odwodnienia zadaszenia trybun na stadionie miejskim przy ul. Starzyńskiego 6/8 w Łowiczu. Zaprojektowano Zadaszenie jednospadowe o kącie nachylenia 10º. Wysokość w punkcie najwyższym (kalenica) - 8,10 m, w najniższym (okap) - 4,66 m nad poziomem przyległego terenu. Przekrycie stanowi blacha konstrukcyjna trapezowa TR84x273 nakryta blachą cynkowo-tytanową. Do odwodnienia zadaszenia zaprojektowano rynny stalowe tytanowo-cynkowe i rury spustowe wprowadzone do kanału odwodnieniowego aco-drain. Kanał odpływowy jest wprowadzony do zaprojektowanej kanalizacji deszczowej wewnętrznej układanej pomiędzy istniejącą trybuną a ławą fundamentową. Wody z kanalizacji deszczowej są doprowadzane za pomocą przyłącza do miejskiej kanalizacji deszczowej (według odrębnego opracowania). Kanalizacja deszczowa wewnętrzna jest zaprojektowana z rur PCV lite typ ciężki SN 8 łączonych na uszczelki gumowe o średnicy 200 mm. Długość kanału 59,59 m. Kanał układać w odległości 55,0 cm od ławy fundamentowej. studzienki z tworzyw sztucznych o średnicy 400 mm np. typu Wavin w systemie szczelnym (połączenie rur za pomocą uszczelek wargowych), chroniących wody gruntowe przed skażeniem, jak również chroniących kanalizację przed infiltracją wód gruntowych) szt. 4. Studnia betonowa zaprojektowano jako szczelna o średnicy 500 mm z osadnikiem betonowym min 50 cm poniżej wylotu rury z przykryciem włazem kanałowym szt. 1 Elementy odwodnienia liniowego np. Aco drain zaprojektowano system odwodnienia liniowego Multiline V150 z zamknięciem zatrzaskowym Drainlock z ochroną krawędzi i przykryciem ze stali ocynkowanej szt. 89 według następującego zestawienia: 1. V szt V szt V szt V szt V szt V szt. 44 2

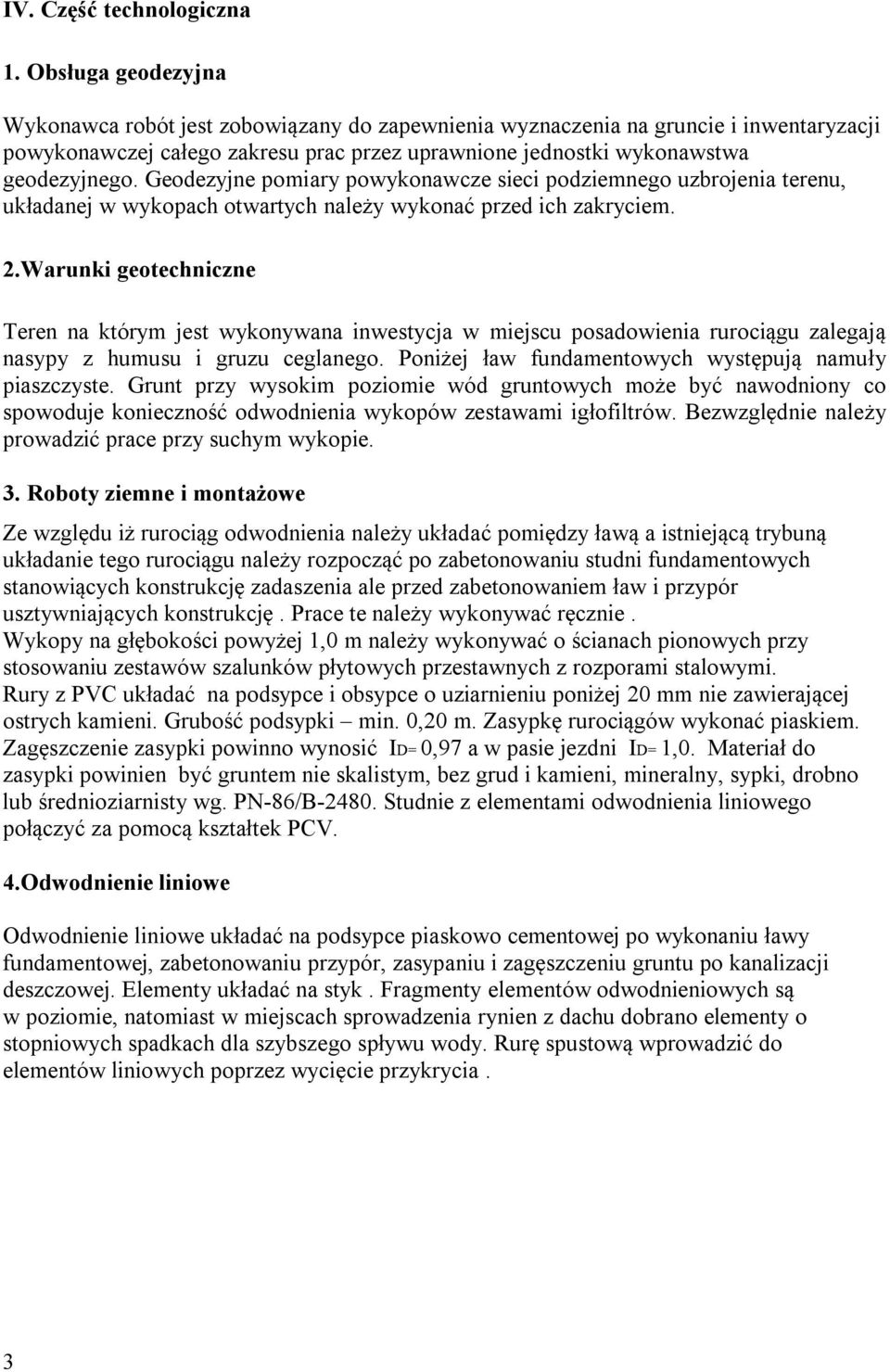

3 IV. Część technologiczna 1. Obsługa geodezyjna Wykonawca robót jest zobowiązany do zapewnienia wyznaczenia na gruncie i inwentaryzacji powykonawczej całego zakresu prac przez uprawnione jednostki wykonawstwa geodezyjnego. Geodezyjne pomiary powykonawcze sieci podziemnego uzbrojenia terenu, układanej w wykopach otwartych należy wykonać przed ich zakryciem. 2.Warunki geotechniczne Teren na którym jest wykonywana inwestycja w miejscu posadowienia rurociągu zalegają nasypy z humusu i gruzu ceglanego. Poniżej ław fundamentowych występują namuły piaszczyste. Grunt przy wysokim poziomie wód gruntowych może być nawodniony co spowoduje konieczność odwodnienia wykopów zestawami igłofiltrów. Bezwzględnie należy prowadzić prace przy suchym wykopie. 3. Roboty ziemne i montażowe Ze względu iż rurociąg odwodnienia należy układać pomiędzy ławą a istniejącą trybuną układanie tego rurociągu należy rozpocząć po zabetonowaniu studni fundamentowych stanowiących konstrukcję zadaszenia ale przed zabetonowaniem ław i przypór usztywniających konstrukcję. Prace te należy wykonywać ręcznie. Wykopy na głębokości powyżej 1,0 m należy wykonywać o ścianach pionowych przy stosowaniu zestawów szalunków płytowych przestawnych z rozporami stalowymi. Rury z PVC układać na podsypce i obsypce o uziarnieniu poniżej 20 mm nie zawierającej ostrych kamieni. Grubość podsypki min. 0,20 m. Zasypkę rurociągów wykonać piaskiem. Zagęszczenie zasypki powinno wynosić ID= 0,97 a w pasie jezdni ID= 1,0. Materiał do zasypki powinien być gruntem nie skalistym, bez grud i kamieni, mineralny, sypki, drobno lub średnioziarnisty wg. PN-86/B Studnie z elementami odwodnienia liniowego połączyć za pomocą kształtek PCV. 4.Odwodnienie liniowe Odwodnienie liniowe układać na podsypce piaskowo cementowej po wykonaniu ławy fundamentowej, zabetonowaniu przypór, zasypaniu i zagęszczeniu gruntu po kanalizacji deszczowej. Elementy układać na styk. Fragmenty elementów odwodnieniowych są w poziomie, natomiast w miejscach sprowadzenia rynien z dachu dobrano elementy o stopniowych spadkach dla szybszego spływu wody. Rurę spustową wprowadzić do elementów liniowych poprzez wycięcie przykrycia. 3

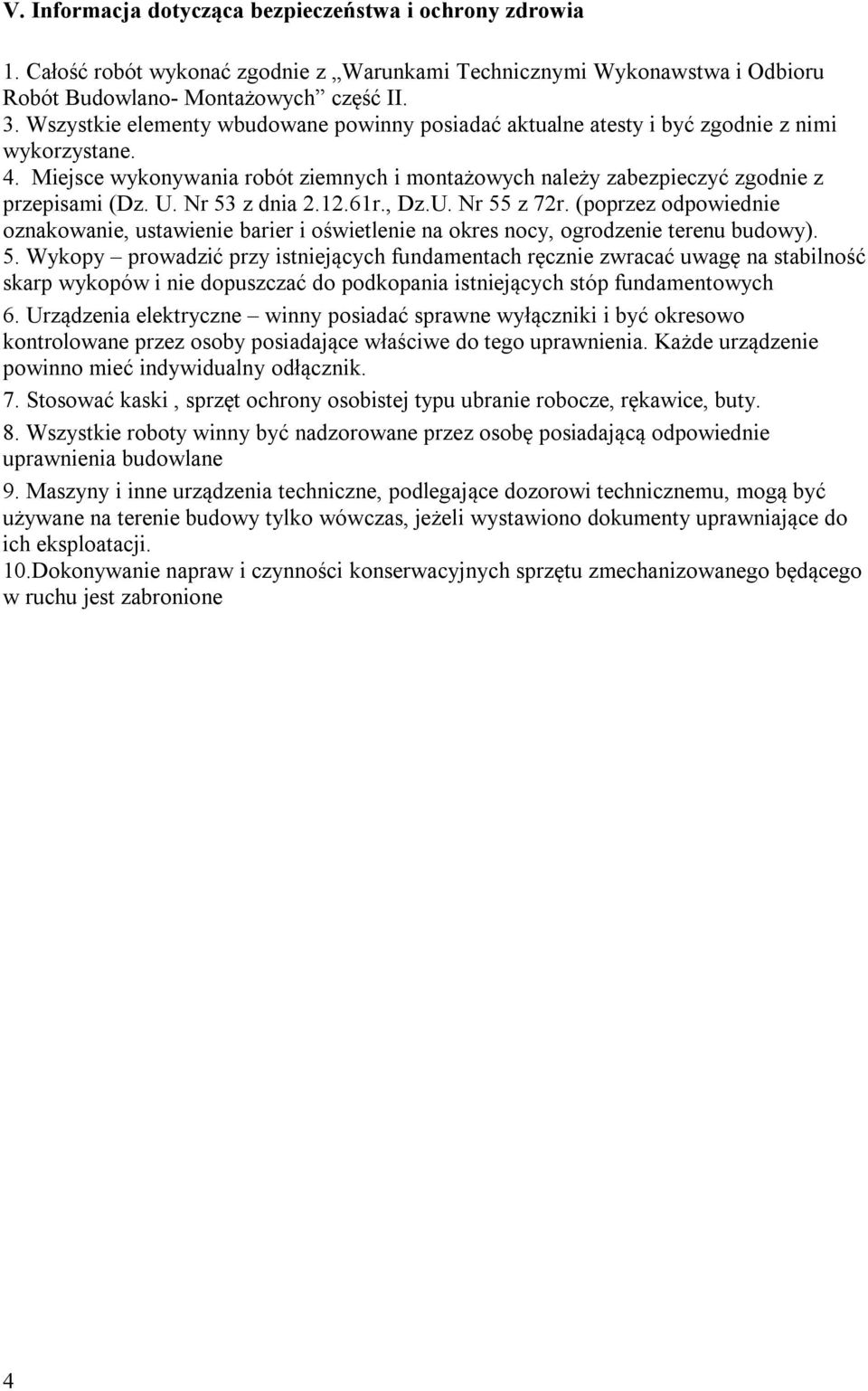

4 V. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 1. Całość robót wykonać zgodnie z Warunkami Technicznymi Wykonawstwa i Odbioru Robót Budowlano- Montażowych część II. 3. Wszystkie elementy wbudowane powinny posiadać aktualne atesty i być zgodnie z nimi wykorzystane. 4. Miejsce wykonywania robót ziemnych i montażowych należy zabezpieczyć zgodnie z przepisami (Dz. U. Nr 53 z dnia r., Dz.U. Nr 55 z 72r. (poprzez odpowiednie oznakowanie, ustawienie barier i oświetlenie na okres nocy, ogrodzenie terenu budowy). 5. Wykopy prowadzić przy istniejących fundamentach ręcznie zwracać uwagę na stabilność skarp wykopów i nie dopuszczać do podkopania istniejących stóp fundamentowych 6. Urządzenia elektryczne winny posiadać sprawne wyłączniki i być okresowo kontrolowane przez osoby posiadające właściwe do tego uprawnienia. Każde urządzenie powinno mieć indywidualny odłącznik. 7. Stosować kaski, sprzęt ochrony osobistej typu ubranie robocze, rękawice, buty. 8. Wszystkie roboty winny być nadzorowane przez osobę posiadającą odpowiednie uprawnienia budowlane 9. Maszyny i inne urządzenia techniczne, podlegające dozorowi technicznemu, mogą być używane na terenie budowy tylko wówczas, jeżeli wystawiono dokumenty uprawniające do ich eksploatacji. 10.Dokonywanie napraw i czynności konserwacyjnych sprzętu zmechanizowanego będącego w ruchu jest zabronione 4
