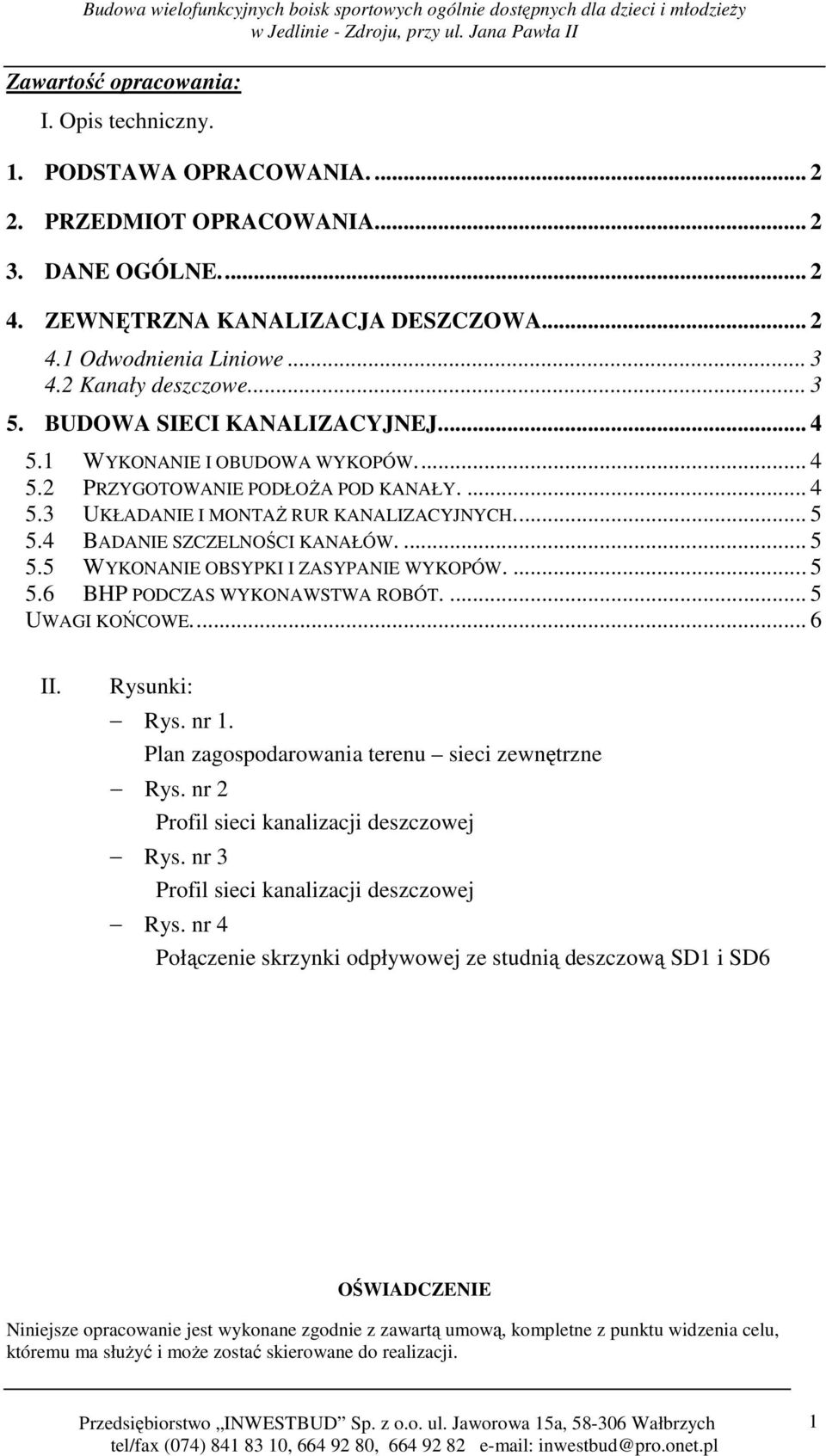

1 Zawartość opracowania: I. Opis techniczny. 1. PODSTAWA OPRACOWANIA PRZEDMIOT OPRACOWANIA DANE OGÓLNE ZEWNĘTRZNA KANALIZACJA DESZCZOWA Odwodnienia Liniowe Kanały deszczowe BUDOWA SIECI KANALIZACYJNEJ WYKONANIE I OBUDOWA WYKOPÓW PRZYGOTOWANIE PODŁOśA POD KANAŁY UKŁADANIE I MONTAś RUR KANALIZACYJNYCH BADANIE SZCZELNOŚCI KANAŁÓW WYKONANIE OBSYPKI I ZASYPANIE WYKOPÓW BHP PODCZAS WYKONAWSTWA ROBÓT UWAGI KOŃCOWE... 6 II. Rysunki: Rys. nr 1. Plan zagospodarowania terenu sieci zewnętrzne Rys. nr 2 Profil sieci kanalizacji deszczowej Rys. nr 3 Profil sieci kanalizacji deszczowej Rys. nr 4 Połączenie skrzynki odpływowej ze studnią deszczową SD1 i SD6 OŚWIADCZENIE Niniejsze opracowanie jest wykonane zgodnie z zawartą umową, kompletne z punktu widzenia celu, któremu ma słuŝyć i moŝe zostać skierowane do realizacji. 1

2 I. Opis techniczny 1. Podstawa opracowania. - Zlecenie Inwestora - Obowiązujące przepisy prawne i normy - Oględziny terenu zainwestowania - Wizja w terenie 2. Przedmiot opracowania. Opracowanie obejmuje wykonanie odwodnienia liniowego boiska przyszkolnego, znajdującego się przy ul. Jana Pawła II w Jedlinie Zdroju w ramach zadania: Budowa wielofunkcyjnych boisk sportowych ogólnie dostępnych dla dzieci i młodzieŝy. 3. Dane ogólne. Powierzchnia boiska przyszkolnego 44,0x22,0 = 968 m 2 Ilość wód opadowych z terenu boiska wynosi q = 7,28 l/s 4. Zewnętrzna kanalizacja deszczowa. Zakresem niniejszego opracowania jest kanalizacja deszczowa zbierająca wody opadowe z projektowanego boiska, z odprowadzeniem powyŝszych wód do istniejącej kanalizacji deszczowej poprzez istniejącą betonową studnię o rzędnych 476,15/474,26 m n.p.m. do istniejącej kanalizacji deszczowej kd 250. Woda opadowa z terenu boiska odprowadzana będzie za pomocą odwodnień liniowych oraz kanalizacji deszczowej. Wielofunkcyjne boisko sportowe zaprojektowano jako nieprzepuszczalne o nawierzchni poliuretanowej i 1% spadku wykonanym daszkowo. W celu odprowadzenia wody opadowej z powierzchni boiska zaprojektowano odwodnienia liniowe na jego obrzeŝach. Jest to odwodnienie liniowe firmy ACO. Zestawienie studzienek inspekcyjnych - Studzienka końcowa ø600 Tegra firmy Wavin z wiaderkiem osadnikowym : SD1, SD6 Zwieńczenie studni wpust deszczowy B125 firmy Wavin - Studzienka przepływowa ø600 Tegra firmy Wavin z wiaderkiem osadnikowym : SD2 Zwieńczenie studni wpust deszczowy B125 firmy Wavin 2

3 Studzienka połączeniowa ø1000 Tegra firmy Wavin: SD3 Zwieńczenie studni właz Ŝeliwny typ B125 firmy Wavin Studzienka przepływowa ø1000 Tegra firmy Wagin : SD4 Zwieńczenie studni właz Ŝeliwny typ B125 firmy Wavin - Istniejąca studzienka wykonana z kręgów betonowych o rzędnych 476,15/474,26 m n.p.m.: SD5 Konfiguracja kinet z kielichami nastawnymi Studzienki TEGRA 1000 SD3 połączeniowa z dopływem prawym z nastawnymi kielichami 90 o SD4 przepływowa z nastawnymi kielichami 60 o Konfiguracja kinet z kielichami nastawnymi Studzienki TEGRA 600 SD2 przepływowa 90 o typ I SD1,SD6 kineta końcowa 4.1 Odwodnienia Liniowe W celu zabezpieczenia napływu wody opadowej na boiska z terenów wyŝej połoŝonych projektuje się odwodnienie liniowe firmy ACO typu ACO DRAIN Multiline V 100 K z własnym spadkiem dna. Są to korytka o profilowanym spadku 0,5% z rusztem ocynkowanym (kierunki spadków wg. rys 1), szczelinowy typu A15, zestawienie poszczególnych elementów składowych odwodnienia wg. wytycznych producenta. Odwodnienia łączyć do skrzynek odpływowych firmy ACO typ RT Multiline V100 wersja wysoka, a następnie do studzienek rurą PVC-U φ160 (wg rys nr 4). Całkowita długość odwodnień liniowych: 88 m UWAGA: NaleŜy czyścić zaprojektowane odwodnienia liniowe co 3 miesiące, w celu uniknięcia zapychania się odwodnienia. 4.2 Kanały deszczowe Kanały deszczowe będą wykonane z rur PVC-U klasy,,s (SDR 34;SN8) łączonych na uszczelkę gumową profilowaną o średniej grubości ścianki: ø 160 x 4,7 mm Rury odpowiadają normie PN-EN Producentem rur jest WAVIN METALPLAST BUK. 3

4 W tabeli podano sumaryczną długości przewodów z uwzględnieniem średnic. Lp. Kanalizacja sanitarna φ 160 x 4,0 mm PVC-U 72 - φ 200 x 5,9 mm PVC-U 51 Rury ( m ) Typ.,,S 5. Budowa sieci kanalizacyjnej. 5.1 Wykonanie i obudowa wykopów. Wykop otwarty dla przewodów sieci kanalizacyjnej naleŝy wykonać zgodnie z warunkami technicznymi wg PN-B oraz PN-EN Roboty ziemne prowadzić zgodnie z BN-83/ przewody podziemne - roboty ziemne wymagania i badania przy odbiorze. Projektowaną sieć z rur PVC układać w wykopie wąskoprzestrzennym, nie umocnionym przy głębokości do 1,0 m oraz umocnionych balami drewnianymi lub wypraskami zakładanymi poziomo przy głębokościach powyŝej 1,0 m. Dla zachowania warunków BHP, a takŝe w miejscach, gdzie praca koparkami byłaby znacznie utrudniona wykopy naleŝy wykonać ręcznie. Urobek składać od strony napływu wody opadowej do wykopu. 5.2 Przygotowanie podłoŝa pod kanały. Rurociągi układać w podsypce z piasku 10 cm lub gruntu piaszczystego bez gruzu, złomu itp. materiałów. Zwraca się uwagę na zgodne z wymogami producenta rur zagęszczanie zasypki, co jest warunkiem uzyskania ich wytrzymałości na obciąŝenia zewnętrzne. Powierzchnia podłoŝa powinna być zgodna ze spadkiem podłuŝnym dna kanału. Wymagane jest poprzeczne wyprofilowanie podłoŝa na kąt 90 - stanowiące łoŝysko nośne rury kanalizacyjnej. Wymienione podłoŝe i podsypkę pod kanały naleŝy dokładnie ubić. Rury naleŝy układać na dnie wykopu w ten sposób, aby leŝały równo podparte na podsypce na całej swej długości. 4

5 5.3 Układanie i montaŝ rur kanalizacyjnych. Do budowy kanalizacji deszczowej przyjęto rury PVC- U kielichowe rozwiązania systemowe producenta rur. Złącza rur PVC są uszczelnione uszczelką gumową. DłuŜsze odcinki rur między studzienkami naleŝy łączyć na powierzchni terenu, a następnie opuszczać na dno wykopu i układać na przygotowanym podłoŝu w odwodnionym wykopie. Rury naleŝy układać zgodnie ze spadkami podanymi na profilach kanalizacji deszczowej. UłoŜone prostoliniowo odcinki kanałów wymagają wykonania obsypki ochronnej z piasku przynajmniej na wysokość 30 cm ponad wierzch rury. Obsypkę zagęścić. MontaŜ rur PVC i łączników na wcisk. Gotowe kanały powinny odpowiadać PN-92/B Kanalizacja - przewody kanalizacyjne - wymagania i badania przy odbiorze. 5.4 Badanie szczelności kanałów. Szczelność kanałów bada się na eksfiltrację i infiltrację. Dla przewodu z rur PVC nie powinien nastąpić ubytek wody (ścieków) w czasie trwania próby szczelności. Szczegóły badań szczelności przewodów kanalizacyjnych zawiera PN-92/B Próbę szczelności oraz odbiór robót prowadzić pod nadzorem uŝytkownika sieci zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano MontaŜowych. 5.5 Wykonanie obsypki i zasypanie wykopów. Po pozytywnej próbie szczelności kanalizacji deszczowej z PVC U prowadzić zasypkę wykopów i jednocześnie wykonywać obsypkę ochronną rur z piasku drobnego o grób. 20 cm z obu stron rury do wysokości 20 cm ponad wierzch rury z dokładnym jej zagęszczeniem. Osypka dla kanałów znajdujących się pod rurami drenarskimi wynosi 30 cm. 5.6 BHP podczas wykonawstwa robót. Roboty ziemne montaŝowe prowadzić zgodnie z obowiązującymi przepisami, normami i zarządzeniami. Pracowników przeszkolić w zakresie zasad BHP przy wykonywaniu w/w prac. 5

6 Uwagi końcowe. Roboty ziemne prowadzić od miejsc najniŝszych pod górę, by ułatwić spływ wód gruntowych w wykopach. Ziemię z wykopów naleŝy składować na brzegu, a po zakończeniu robót powyŝsza ziemia zostanie ponownie wbudowana w wykop, a pozostała ilość ziemi zostanie rozplantowana. Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych cz.ii Instalacje sanitarne i przemysłowe. Warunkami technicznymi wykonania i odbioru sieci kanalizacyjnych zalecane przez ministerstwo infrastruktury wydane przez COBRTI INSTAL 2003r. Opracował: 6
