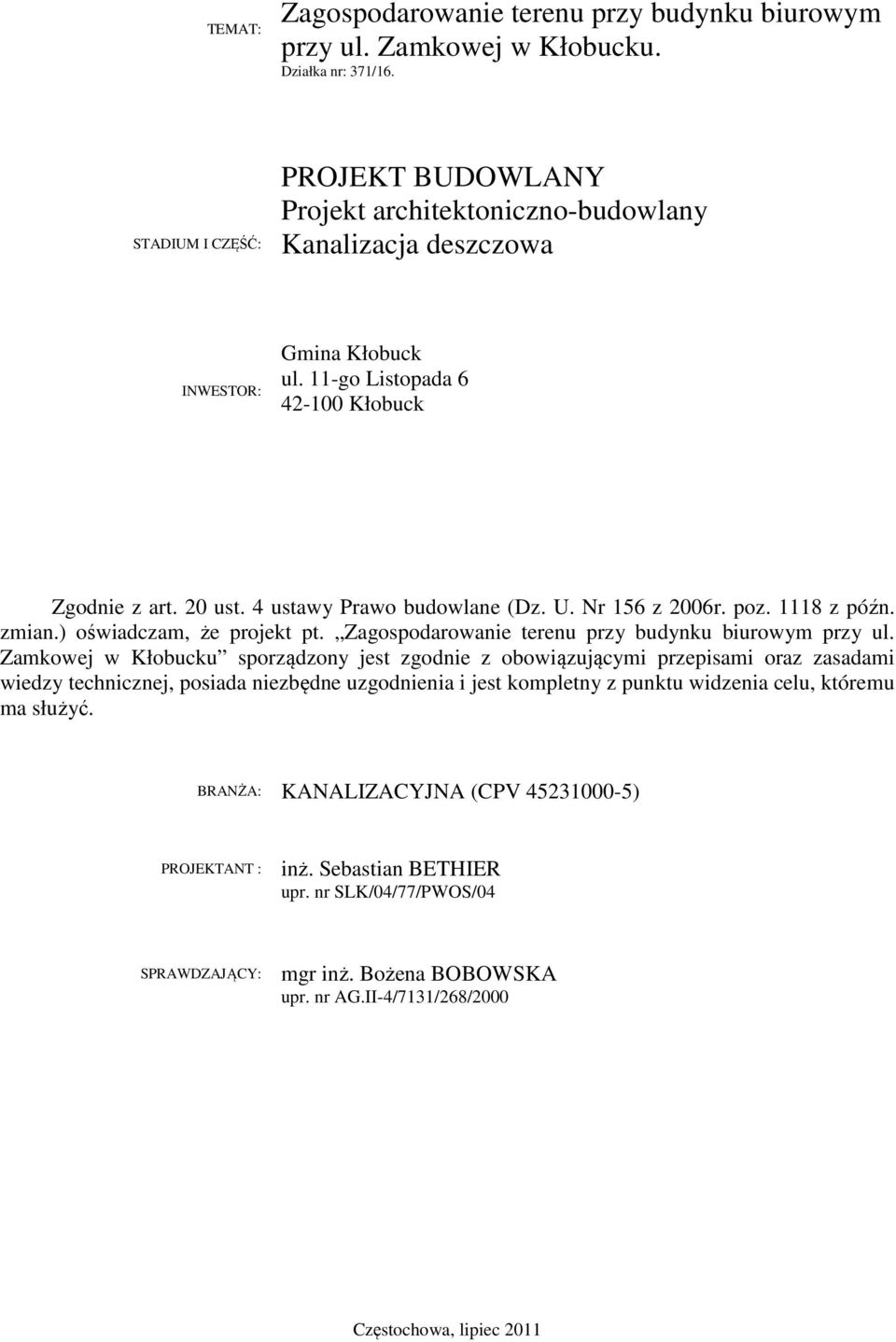

1 TEMAT: Zagospodarowanie terenu przy budynku biurowym przy ul. Zamkowej w Kłobucku. Działka nr: 371/16. STADIUM I CZĘŚĆ: PROJEKT BUDOWLANY Projekt architektoniczno-budowlany Kanalizacja deszczowa INWESTOR: Gmina Kłobuck ul. 11-go Listopada Kłobuck Zgodnie z art. 20 ust. 4 ustawy Prawo budowlane (Dz. U. Nr 156 z 2006r. poz z późn. zmian.) oświadczam, że projekt pt. Zagospodarowanie terenu przy budynku biurowym przy ul. Zamkowej w Kłobucku sporządzony jest zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej, posiada niezbędne uzgodnienia i jest kompletny z punktu widzenia celu, któremu ma służyć. BRANŻA: KANALIZACYJNA (CPV ) PROJEKTANT : inż. Sebastian BETHIER upr. nr SLK/04/77/PWOS/04 SPRAWDZAJĄCY: mgr inż. Bożena BOBOWSKA upr. nr AG.II-4/7131/268/2000 Częstochowa, lipiec 2011

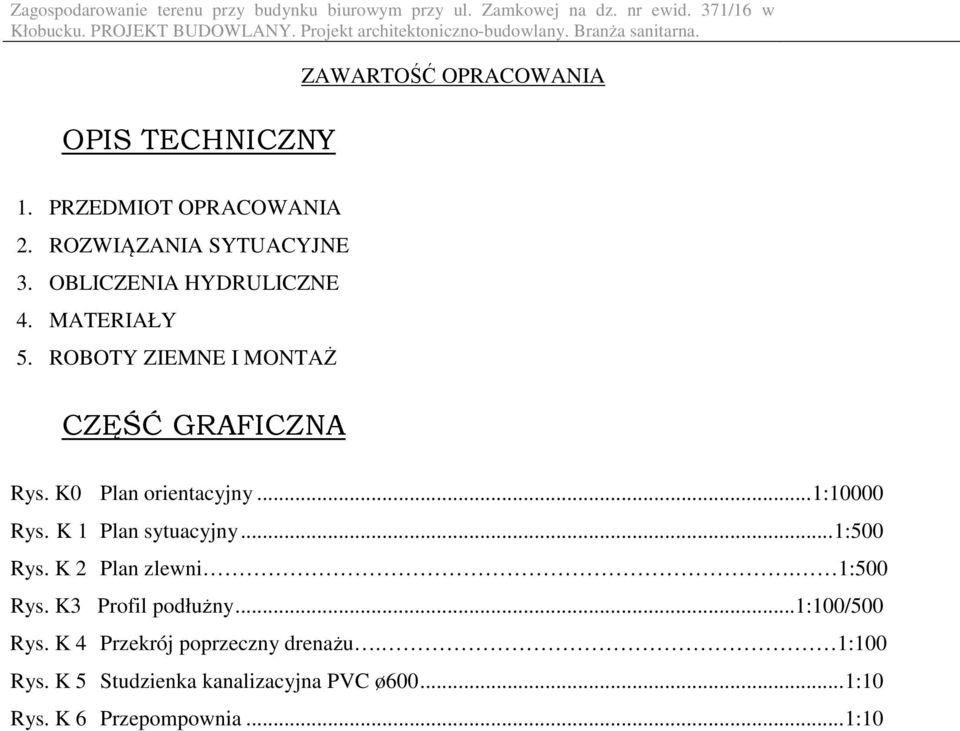

2 OPIS TECHNICZNY ZAWARTOŚĆ OPRACOWANIA 1. PRZEDMIOT OPRACOWANIA 2. ROZWIĄZANIA SYTUACYJNE 3. OBLICZENIA HYDRULICZNE 4. MATERIAŁY 5. ROBOTY ZIEMNE I MONTAŻ CZĘŚĆ GRAFICZNA Rys. K0 Plan orientacyjny... 1:10000 Rys. K 1 Plan sytuacyjny... 1:500 Rys. K 2 Plan zlewni. 1:500 Rys. K3 Profil podłużny... 1:100/500 Rys. K 4 Przekrój poprzeczny drenażu. 1:100 Rys. K 5 Studzienka kanalizacyjna PVC ø :10 Rys. K 6 Przepompownia... 1:10

3 OPIS TECHNICZNY 1. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt drenażu opaskowego i kanalizacji deszczowej przy budynku znajdującym się na działce nr ewid 371/16 w Kłobucku przy ul. Zamkowej. Projekt opracowano w oparciu: - zlecenie inwestora, - mapę do celów projektowych, - warunki techniczne. 2. ROZWIĄZANIA SYTUACYJNE Projektuje się drenaż opaskowy, którego zadaniem jest odprowadzenie wód opadowych z terenu otaczającego budynek. Drenaż wykonać z rur powlekanych geowłókniną. Warstwę filtrującą wokół drenażu wykonać ze żwiru frakcji 8 32mm. Łączna długość opaski drenarskiej wynosi 94,8m. Warstwa filtrująca winna mieć 0,4m szerokości i min. 0,3m wysokości. Żwirową warstwę filtrującą należy ograniczyć warstwą geowłókniny. Drenaż należy układać w odległości 20cm od czoła ławy fundamentowej ze spadkiem 0,5%. Ponieważ fundament ściany północnej jest posadowiony 0,4m głębiej niż ściany południowej, opaski drenarskie należy prowadzić w gruncie odpowiednio do głębokości każdej z ław fundamentowych. Nie wolno umieszczać drenów niżej niż ława fundamentowa. Różnica głębokości posadowienia opasek drenarskich zostanie zniwelowana poprzez włączenie ich na różnej głębokości do studni drenarskich Dr01 i Dr02. Z uwagi na głębokie posadowienie drenażu nie można podłączyć go grawitacyjnie do pobliskiego kolektora deszczowego ø800. W związku z tym, na kanale odprowadzającym wodę z drenażu projektuje się przepompownię oraz studnię rozprężną. Projektowany kanał włączyć za pomocą studni żelbetowej ø2000 do kolektora. W celu umożliwienia rewizji drenażu wyposażyć go w studnie drenarskie ø315. Dach odwadniany jest przez dwie rury spustowe. Projektuje się przykanaliki, które przyjmą wodę z rur spustowych i odprowadzą do kanalizacji deszczowej. Podejścia pod rury spustowe wyposażyć w czyszczak i syfon. W przypadku występowania miejscowo wód gruntowych, których poziom jest powyżej linii wykopu zasięg leja depresyjnego nie wykroczy poza zakres opracowania.

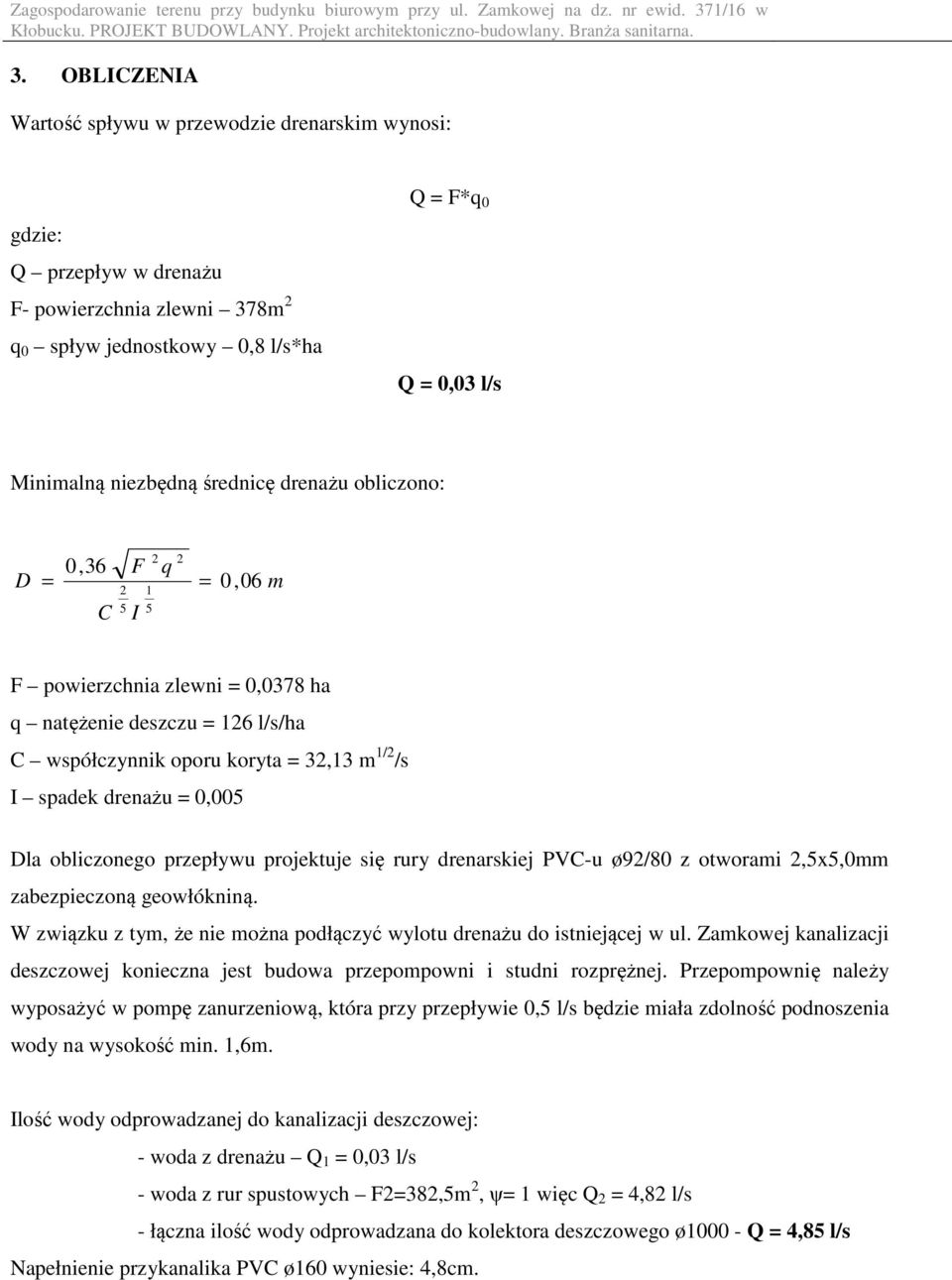

4 3. OBLICZENIA Wartość spływu w przewodzie drenarskim wynosi: gdzie: Q przepływ w drenażu F- powierzchnia zlewni 378m 2 q 0 spływ jednostkowy 0,8 l/s*ha Q = F*q 0 Q = 0,03 l/s Minimalną niezbędną średnicę drenażu obliczono: 2 2 0,36 F q D = = 0, 06 m C 2 5 I 1 5 F powierzchnia zlewni = 0,0378 ha q natężenie deszczu = 126 l/s/ha C współczynnik oporu koryta = 32,13 m 1/2 /s I spadek drenażu = 0,005 Dla obliczonego przepływu projektuje się rury drenarskiej PVC-u ø92/80 z otworami 2,5x5,0mm zabezpieczoną geowłókniną. W związku z tym, że nie można podłączyć wylotu drenażu do istniejącej w ul. Zamkowej kanalizacji deszczowej konieczna jest budowa przepompowni i studni rozprężnej. Przepompownię należy wyposażyć w pompę zanurzeniową, która przy przepływie 0,5 l/s będzie miała zdolność podnoszenia wody na wysokość min. 1,6m. Ilość wody odprowadzanej do kanalizacji deszczowej: - woda z drenażu Q 1 = 0,03 l/s - woda z rur spustowych F2=382,5m 2, ψ= 1 więc Q 2 = 4,82 l/s - łączna ilość wody odprowadzana do kolektora deszczowego ø Q = 4,85 l/s Napełnienie przykanalika PVC ø160 wyniesie: 4,8cm.

5 4. MATERIAŁY Drenaż opaskowy wykonać z rury drenarskiej PVC-u ø92/80 z otworami 2,5x5,0mm zabezpieczoną geowłókniną. Warstwę filtrującą wokół drenażu wykonać ze żwiru 8-32mm. Warstwa filtrująca winna mieć 0,4m szerokości i min. 0,3m wysokości. Żwirową warstwę filtrującą należy ograniczyć geowłókniną na zakład. Studnie drenarskie Dr01 i Dr02 wykonać z rur karbowanych PVC ø315 z pokrywą żeliwną przewietrzaną. Zbiornik przepompowni, studnię rozprężną i studnię Ds03 wykonać z rur PVC karbowane ø600 (np. studnie typu Tegra). Przepompownię wyposażyć w: - korpus - PVC karbowane ø600 z kinetą ślepą, rzędna dna kinety: 335,30 - właz żeliwny typu ciężkiego ø600 - pompę zanurzeniową o zdolności podnoszenia 0,5 l/s wody na wysokość 1,6m - wlot do studni ø110 z rur PVC-lite kl.s, rzędna wlotu: 336,09 - wylot ze studni ø40 z rur PE80, rzędna wylotu: 336,74 - instalację wylotu wyposażyć w: zasuwę odcinającą i zawór zwrotny Przykanalik za przepompownią, przed studnią rozprężną oraz podejścia pod rury spustowe wykonać z rur PVC kl. S, litych, jednowarstwowych odpowiednio ø110/3,2 i ø160/4,7. Odcinek pomiędzy przepompownią a studnią rozprężną należy wykonać z rur PE80 ø40. Włazy wszystkich studni typu ciężkiego klasy D o nośności 40 t wg PN-87/II-74051/ ROBOTY ZIEMNE i MONTAŻ Wykopy należy wykonywać zgodnie z PN-B z 1999 roku Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Budowę kanału należy prowadzić w wykopie wąsko przestrzennym, umocnionym obudową rozporowo przesuwną. Wykop należy rozpocząć od najniższego punktu. Roboty prowadzić mechanicznie, zachowując należytą uwagę w miejscach skrzyżowań z istniejącym uzbrojeniem podziemnym. Rurociąg należy układać na podsypce piaskowej. Po ułożeniu przewód powinien ściśle przylegać do piasku na całej swej długości na co najmniej ¼ swojego obwodu. Niedopuszczalne jest podkładanie pod rury kawałków drewna, kamieni lub gruzu w celu uzyskania odpowiedniego spadku rurociągu lub wyrównywania kierunku ułożenia przewodów. Do budowy przewodu należy stosować tylko elementy nie wykazujące uszkodzeń na ich powierzchniach. Wypełnienie wykopu należy wykonywać w dwóch etapach:

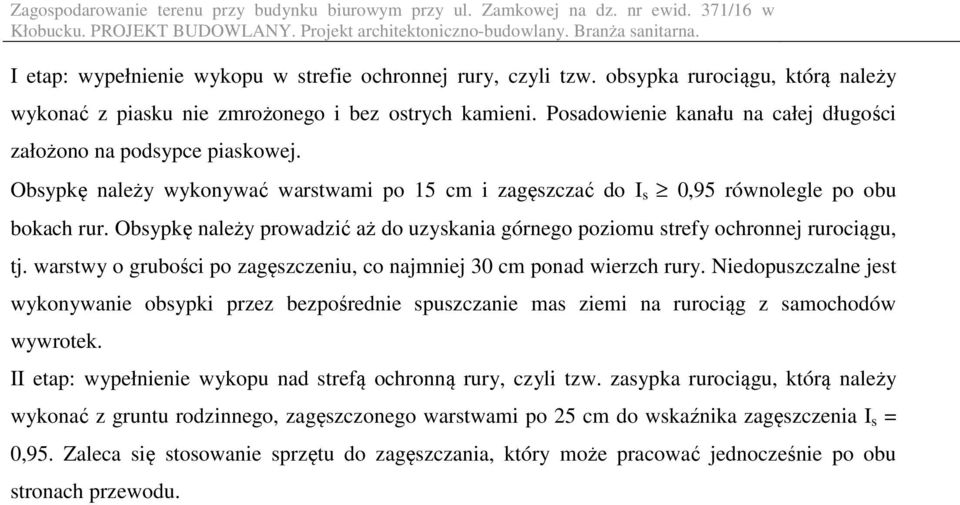

6 I etap: wypełnienie wykopu w strefie ochronnej rury, czyli tzw. obsypka rurociągu, którą należy wykonać z piasku nie zmrożonego i bez ostrych kamieni. Posadowienie kanału na całej długości założono na podsypce piaskowej. Obsypkę należy wykonywać warstwami po 15 cm i zagęszczać do I s 0,95 równolegle po obu bokach rur. Obsypkę należy prowadzić aż do uzyskania górnego poziomu strefy ochronnej rurociągu, tj. warstwy o grubości po zagęszczeniu, co najmniej 30 cm ponad wierzch rury. Niedopuszczalne jest wykonywanie obsypki przez bezpośrednie spuszczanie mas ziemi na rurociąg z samochodów wywrotek. II etap: wypełnienie wykopu nad strefą ochronną rury, czyli tzw. zasypka rurociągu, którą należy wykonać z gruntu rodzinnego, zagęszczonego warstwami po 25 cm do wskaźnika zagęszczenia I s = 0,95. Zaleca się stosowanie sprzętu do zagęszczania, który może pracować jednocześnie po obu stronach przewodu.
