PROJEKT ODWODNIENIA PŁYTY BOISKA SPORTOWEGO ORLIK 2012 w m. ZAKRĘT gm. WIĄZOWNA

Transkrypt

1 Orlik 2012 Zakret 1 PROJEKT ODWODNIENIA PŁYTY BOISKA SPORTOWEGO ORLIK 2012 w m. ZAKRĘT gm. WIĄZOWNA Inwestor: Gmina Wiązowna Ul. Lubelska Wiązowna Projektował: inż. Wiktor Kuśmirek Upr. bud. St-24/87 Kwiecień 2011

2 Orlik 2012 Zakret 2 SPIS TREŚCI Część opisowa 1. Przedmiot opracowania 2. Podstawa opracowania 3. Charakterystyka odwadnianego obiektu 4. Warunki gruntowo wodne 5. Opis projektowanego drenażu 6. Rozwiązania materiałowe Część graficzna 1. Przebieg tras drenażu 2. Przekrój podłużny 3. wyprowadzenie wód do rowu Załączniki - oświadczenie projektanta - zaświadczenia o przynależności do MOIIB - uprawnienia zawodowe - opinia geotechniczna

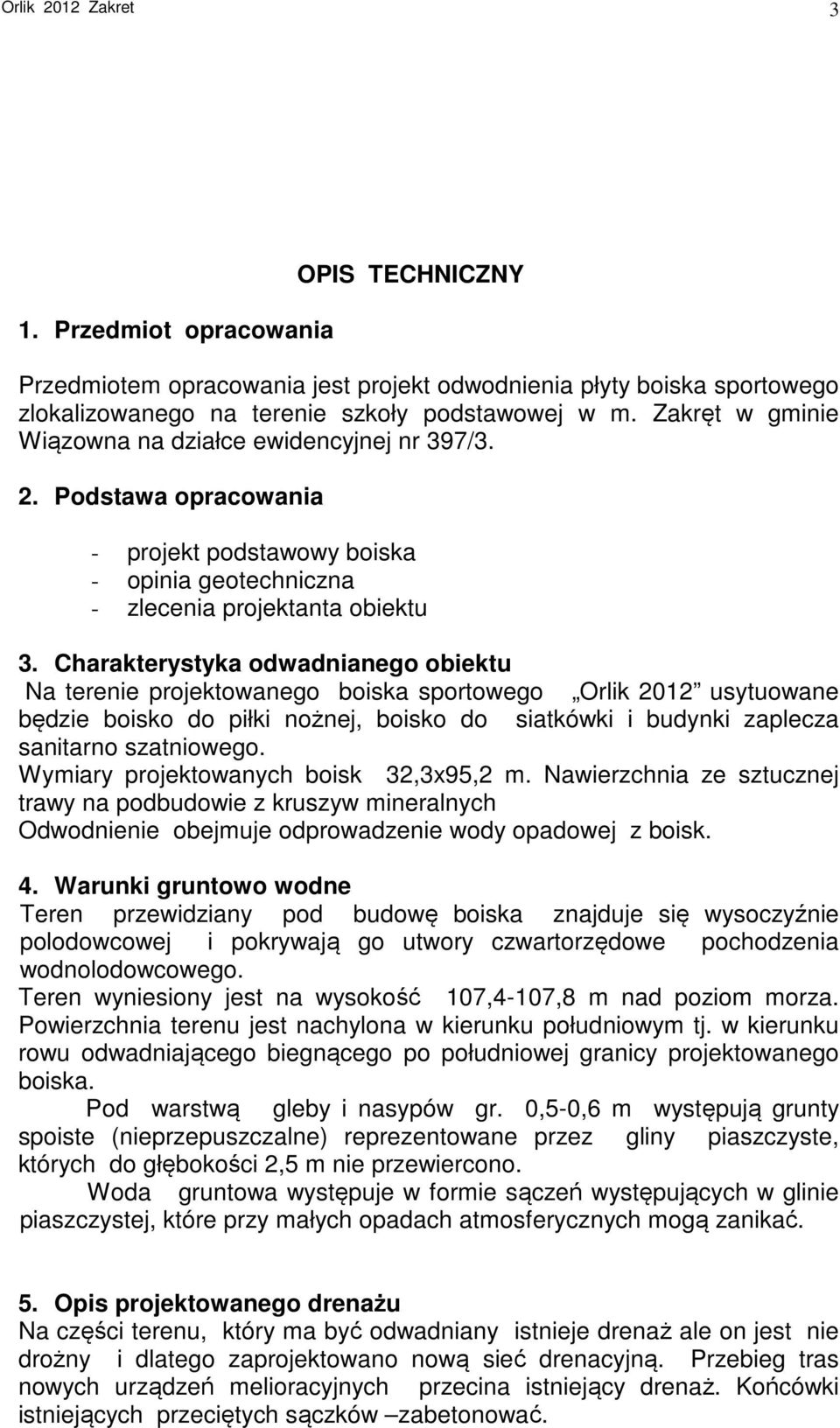

3 Orlik 2012 Zakret 3 1. Przedmiot opracowania OPIS TECHNICZNY Przedmiotem opracowania jest projekt odwodnienia płyty boiska sportowego zlokalizowanego na terenie szkoły podstawowej w m. Zakręt w gminie Wiązowna na działce ewidencyjnej nr 397/3. 2. Podstawa opracowania - projekt podstawowy boiska - opinia geotechniczna - zlecenia projektanta obiektu 3. Charakterystyka odwadnianego obiektu Na terenie projektowanego boiska sportowego Orlik 2012 usytuowane będzie boisko do piłki nożnej, boisko do siatkówki i budynki zaplecza sanitarno szatniowego. Wymiary projektowanych boisk 32,3x95,2 m. Nawierzchnia ze sztucznej trawy na podbudowie z kruszyw mineralnych Odwodnienie obejmuje odprowadzenie wody opadowej z boisk. 4. Warunki gruntowo wodne Teren przewidziany pod budowę boiska znajduje się wysoczyźnie polodowcowej i pokrywają go utwory czwartorzędowe pochodzenia wodnolodowcowego. Teren wyniesiony jest na wysokość 107,4-107,8 m nad poziom morza. Powierzchnia terenu jest nachylona w kierunku południowym tj. w kierunku rowu odwadniającego biegnącego po południowej granicy projektowanego boiska. Pod warstwą gleby i nasypów gr. 0,5-0,6 m występują grunty spoiste (nieprzepuszczalne) reprezentowane przez gliny piaszczyste, których do głębokości 2,5 m nie przewiercono. Woda gruntowa występuje w formie sączeń występujących w glinie piaszczystej, które przy małych opadach atmosferycznych mogą zanikać. 5. Opis projektowanego drenażu Na części terenu, który ma być odwadniany istnieje drenaż ale on jest nie drożny i dlatego zaprojektowano nową sieć drenacyjną. Przebieg tras nowych urządzeń melioracyjnych przecina istniejący drenaż. Końcówki istniejących przeciętych sączków zabetonować.

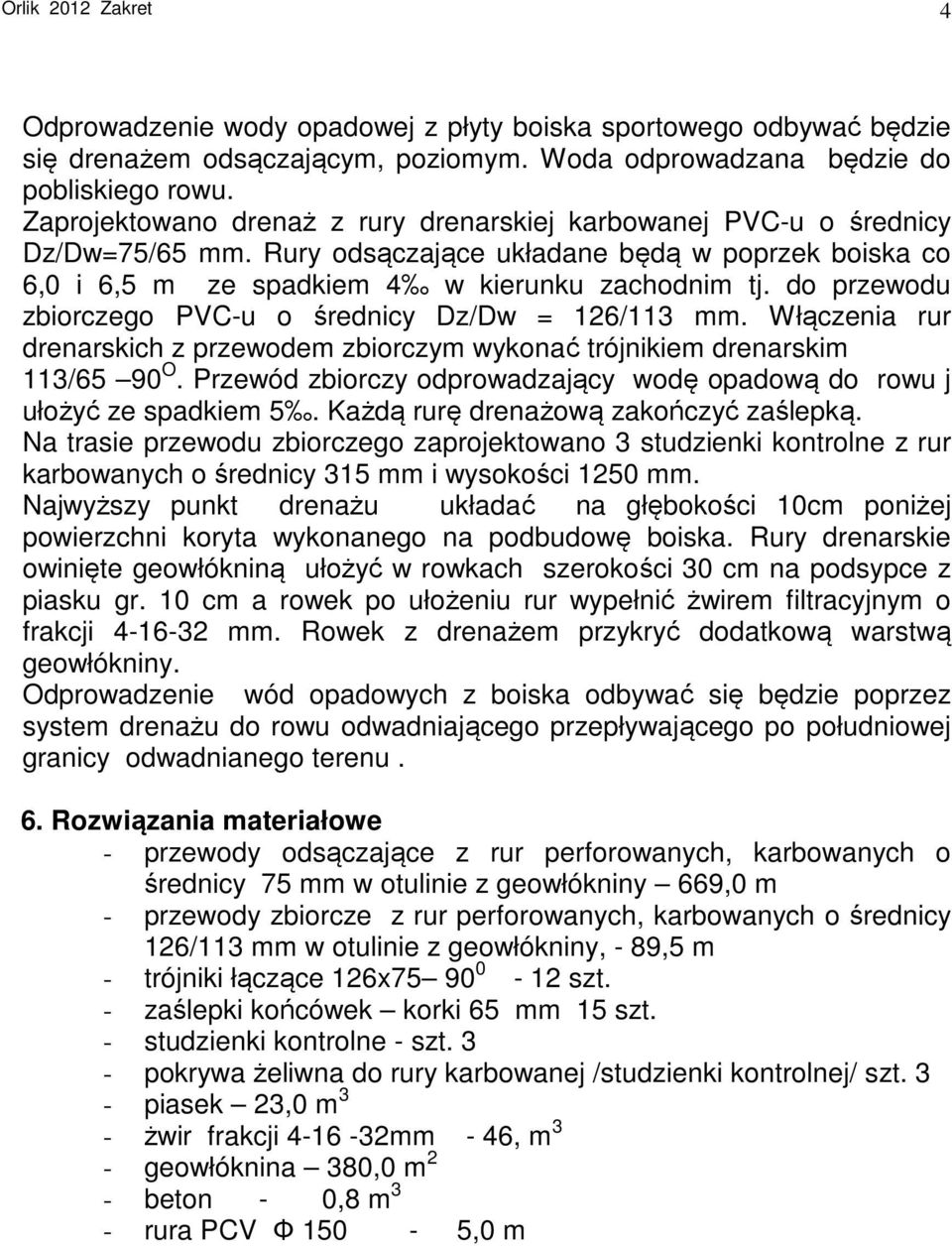

4 Orlik 2012 Zakret 4 Odprowadzenie wody opadowej z płyty boiska sportowego odbywać będzie się drenażem odsączającym, poziomym. Woda odprowadzana będzie do pobliskiego rowu. Zaprojektowano drenaż z rury drenarskiej karbowanej PVC-u o średnicy Dz/Dw=75/65 mm. Rury odsączające układane będą w poprzek boiska co 6,0 i 6,5 m ze spadkiem 4 w kierunku zachodnim tj. do przewodu zbiorczego PVC-u o średnicy Dz/Dw = 126/113 mm. Włączenia rur drenarskich z przewodem zbiorczym wykonać trójnikiem drenarskim 113/65 90 O. Przewód zbiorczy odprowadzający wodę opadową do rowu j ułożyć ze spadkiem 5. Każdą rurę drenażową zakończyć zaślepką. Na trasie przewodu zbiorczego zaprojektowano 3 studzienki kontrolne z rur karbowanych o średnicy 315 mm i wysokości 1250 mm. Najwyższy punkt drenażu układać na głębokości 10cm poniżej powierzchni koryta wykonanego na podbudowę boiska. Rury drenarskie owinięte geowłókniną ułożyć w rowkach szerokości 30 cm na podsypce z piasku gr. 10 cm a rowek po ułożeniu rur wypełnić żwirem filtracyjnym o frakcji mm. Rowek z drenażem przykryć dodatkową warstwą geowłókniny. Odprowadzenie wód opadowych z boiska odbywać się będzie poprzez system drenażu do rowu odwadniającego przepływającego po południowej granicy odwadnianego terenu. 6. Rozwiązania materiałowe - przewody odsączające z rur perforowanych, karbowanych o średnicy 75 mm w otulinie z geowłókniny 669,0 m - przewody zbiorcze z rur perforowanych, karbowanych o średnicy 126/113 mm w otulinie z geowłókniny, - 89,5 m - trójniki łączące 126x szt. - zaślepki końcówek korki 65 mm 15 szt. - studzienki kontrolne - szt. 3 - pokrywa żeliwna do rury karbowanej /studzienki kontrolnej/ szt. 3 - piasek 23,0 m 3 - żwir frakcji mm - 46, m 3 - geowłóknina 380,0 m 2 - beton - 0,8 m 3 - rura PCV Φ 150-5,0 m

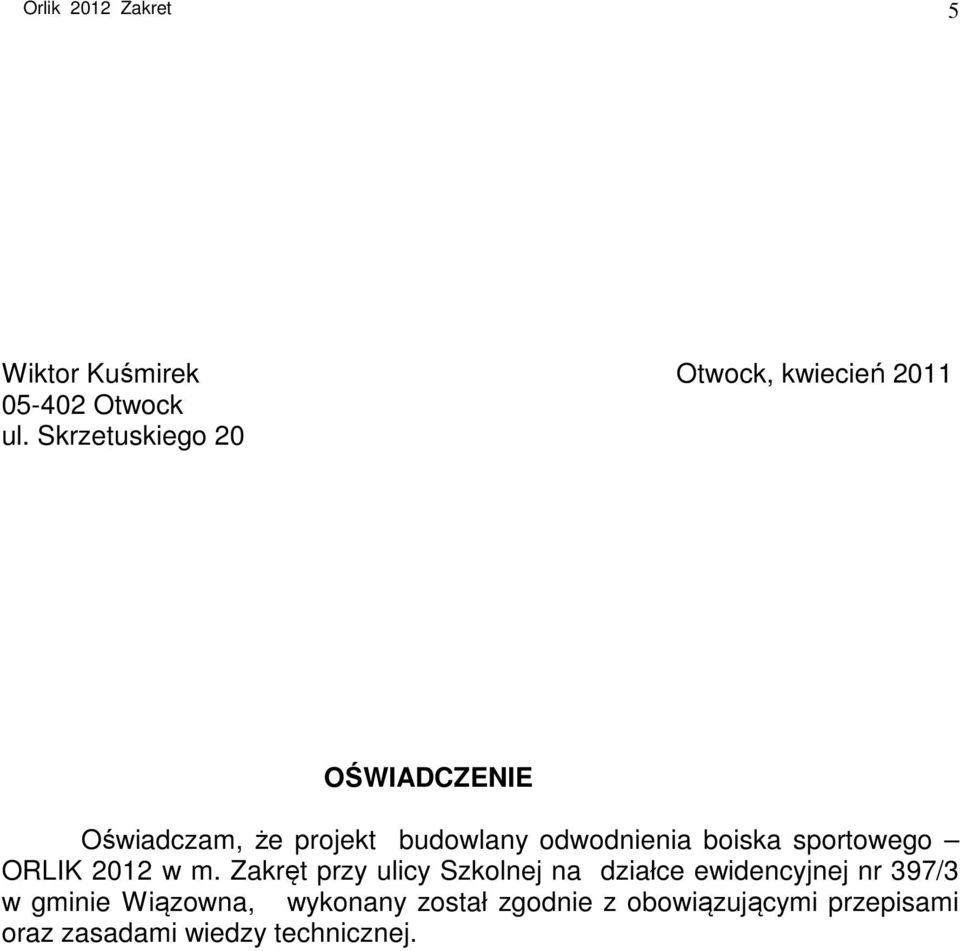

5 Orlik 2012 Zakret 5 Wiktor Kuśmirek Otwock, kwiecień Otwock ul. Skrzetuskiego 20 OŚWIADCZENIE Oświadczam, że projekt budowlany odwodnienia boiska sportowego ORLIK 2012 w m. Zakręt przy ulicy Szkolnej na działce ewidencyjnej nr 397/3 w gminie Wiązowna, wykonany został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
