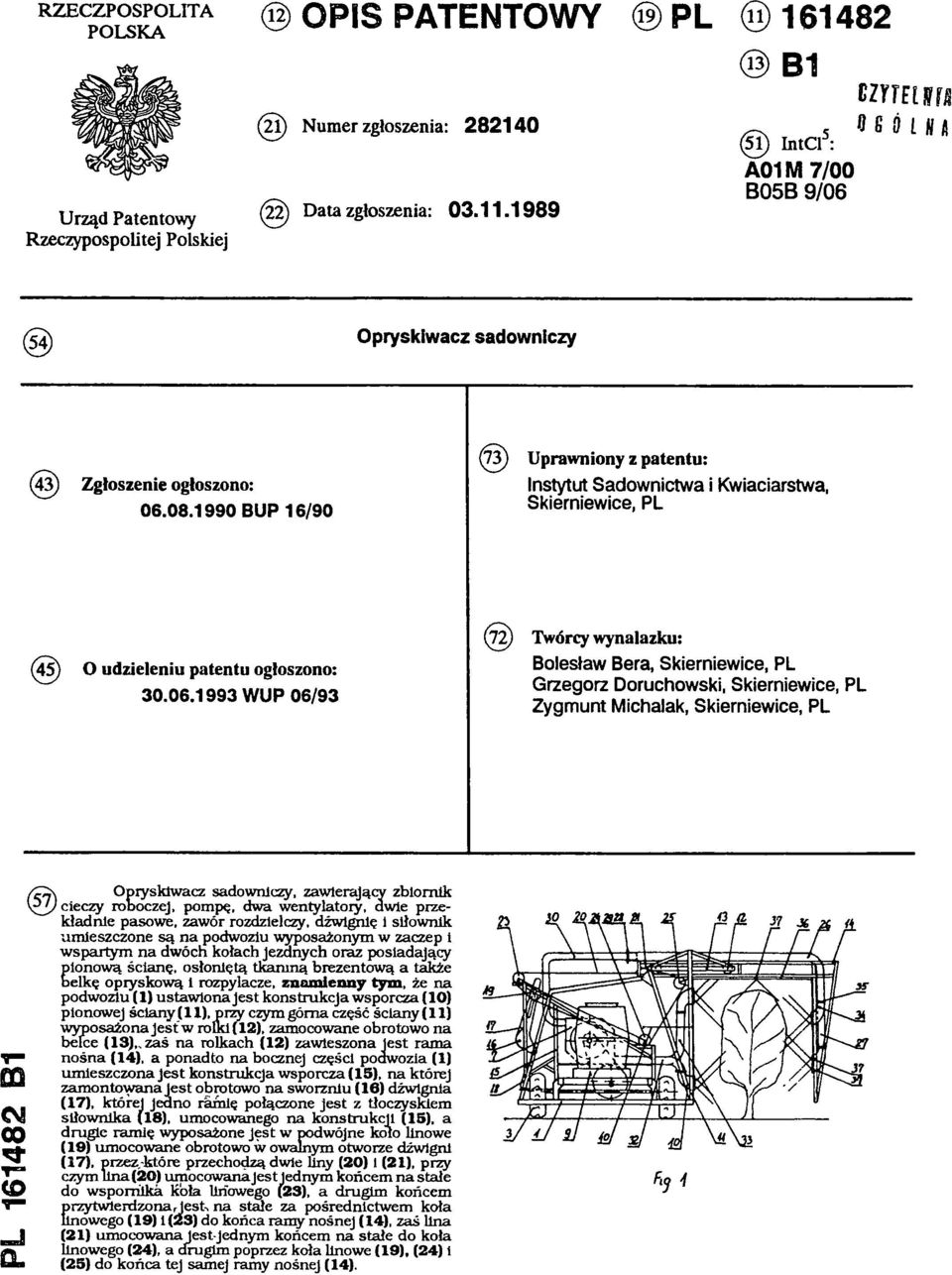

1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (2) Data zgłoszenia: (51) IntCl5: A01M 7/00 B05B 9/06 (54) Opryskiwacz sadowniczy (43) Zgłoszenie ogłoszono: BUP 16/90 (73) Uprawniony z patentu: Instytut Sadownictwa i Kwiaciarstwa, Skierniewice, PL (45) O udzieleniu patentu ogłoszono: WUP 06/93 (72) Twórcy wynalazku: Bolesław Bera, Skierniewice, PL Grzegorz Doruchowski, Skierniewice, PL Zygmunt Michalak, Skierniewice, PL PL B1 ( 5 7 ) Opryskiwacz sadowniczy, zawierający zbiornik cieczy roboczej, pompę, dwa wentylatory, dwie przekładnie pasowe, zawór rozdzielczy, dźwignię 1siłownik umieszczone są na podwoziu wyposażonym w zaczep i wspartym na dwóch kołach jezdnych oraz posiadający pionową ścianę, osłoniętą tkaniną brezentową a także belkę opryskową i rozpylacze, znamienny tym, że na podwoziu (1) ustawiona jest konstrukcja wsporcza (10) pionowej ściany (11), przy czym górna część ściany (11) wyposażona jest w rolki (12), zamocowane obrotowo na belce (13), zaś na rolkach (12) zawieszona Jest rama nośna (14), a ponadto na bocznej części podwozia (1) umieszczona Jest konstrukcja wsporcza (15), na której zamontowana Jest obrotowo na sworzniu (16) dźwignia (17), której jedno ramię połączone jest z tłoczyskiem siłownika (18), umocowanego na konstrukcji (15), a drugie ramię wyposażone jest w podwójne koło linowe (19) umocowane obrotowo w owalnym otworze dźwigni (17), przez które przechodzą dwie liny (20) i (21), przy czym lina (20) umocowana jest j ednym końcem na stałe do wspornika koła linowego (23), a drugim końcem przytwierdzona j e st na stałe za pośrednictwem koła linowego (19) i (23) do końca ramy nośnej (14), zaś lina (21) umocowana j est jednym końcem na stałe do koła linowego (24), a dmgim poprzez koła linowe (19), (24) i (25) do końca tej samej ramy nośnej (14).

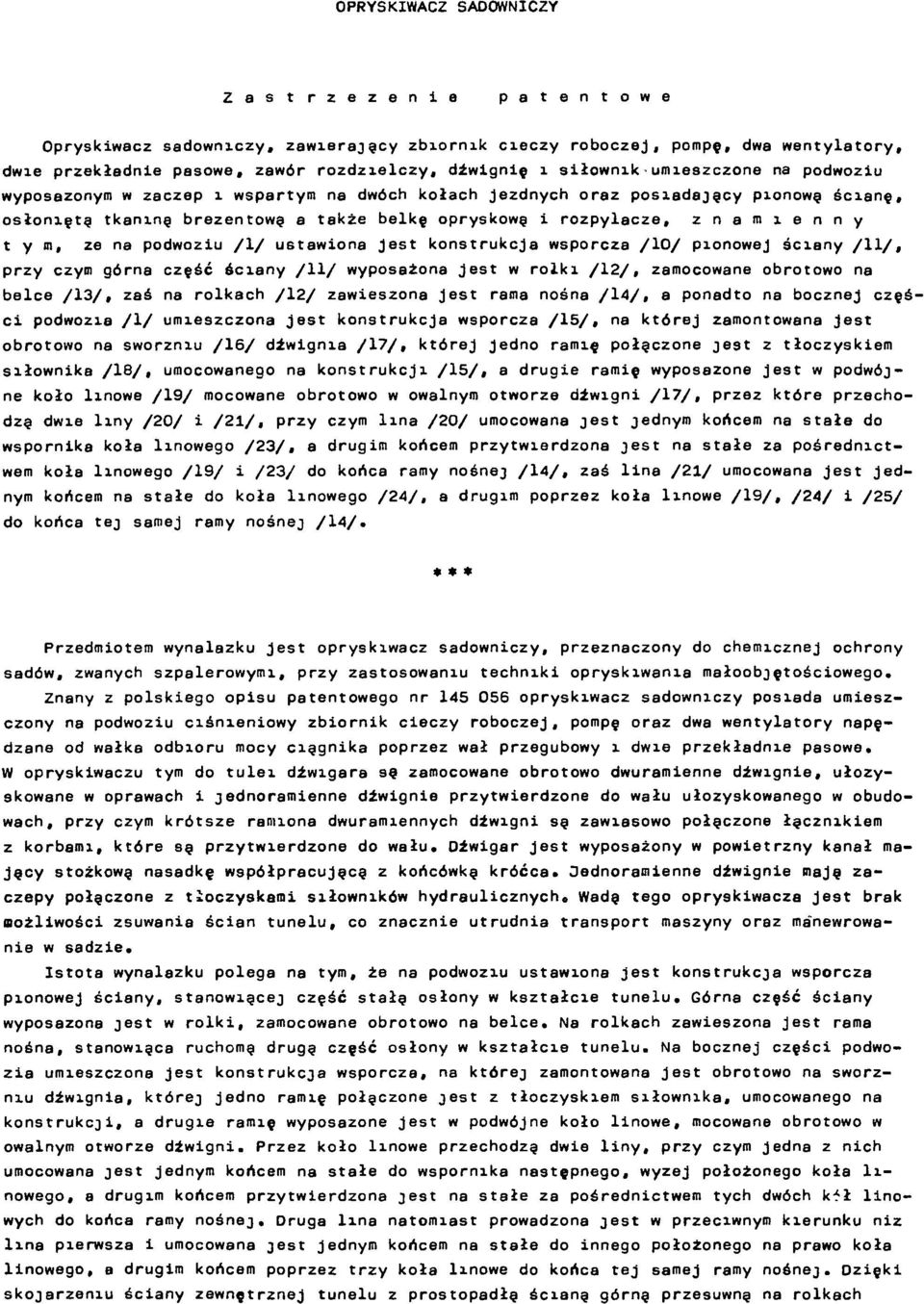

2 OPRYSKIWACZ SADOWNICZY Z a s t r z e ż e n i e p a t e n t o w e Opryskiwacz sadowniczy, zawierający zbiornik cieczy roboczej, pompę, dwa wentylatory, dwie przekładnie pasowe, zawór rozdzielczy, dźwignię i siłownik umieszczone na podwoziu wyposażonym w zaczep i wspartym na dwóch kołach jezdnych oraz posiadający pionową ścianę, osłoniętą tkaniną brezentową a także belkę opryskową i rozpylacze, z n a m i e n n y tym, ze na podwoziu / 1/ ustawiona jest konstrukcja wsporcza /10/ pionowej ściany / 11/, przy czym górna część ściany / 11/ wyposażona jest w rolki /12/, zamocowane obrotowo na belce /13/, zaś na rolkach /12/ zawieszona jest rama nośna / 14/, a ponadto na bocznej części podwozia /1/ umieszczona jest konstrukcja wsporcza /15/, na której zamontowana jest obrotowo na sworzniu /16/ dźwignia /17/, której Jedno ramię połączone jest z tłoczyskiem siłownika /18/, umocowanego na konstrukcji /15/, a drugie ramię wyposażone jest w podwójne koło linowe /19/ mocowane obrotowo w owalnym otworze dźwigni / 17/, przez które przechodzą dwie liny /20/ i /21/, przy czym lina /20/ umocowana jest jednym końcem na stałe do wspornika koła linowego /23/, a drugim końcem przytwierdzona jest na stałe za pośrednictwem koła linowego /19/ i /23/ do końca ramy nośnej /14/, zaś lina /21/ umocowana jest jednym końcem na stałe do koła linowego /24/, a drugim poprzez koła linowe /19/, /24/ i /25/ do końca tej samej ramy nośnej /14/. * * * Przedmiotem wynalazku Jest opryskiwacz sadowniczy, przeznaczony do chemicznej ochrony sadów, zwanych szpalerowymi, przy zastosowaniu techniki opryskiwania małoobjętościowego. Znany z polskiego opisu patentowego nr opryskiwacz sadowniczy posiada umieszczony na podwoziu ciśnieniowy zbiornik cieczy roboczej, pompę oraz dwa wentylatory napędzane od wałka odbioru mocy ciągnika poprzez wał przegubowy i dwie przekładnie pasowe. W opryskiwaczu tym do tulei dźwigara są zamocowane obrotowo dwuramienne dźwignie, ułożyskowane w oprawach i jednoramienne dźwignie przytwierdzone do wału ułożyskowanego w obudowach, przy czym krótsze ramiona dwuramiennych dźwigni są zawiasowo połączone łącznikiem z korbami, które są przytwierdzone do wału. Dźwigar jest wyposażony w powietrzny kanał mający stożkową nasadkę współpracującą z końcówką króćca. Jednoramienne dźwignie mają zaczepy połączone z tłoczyskami siłowników hydraulicznych. Wadą tego opryskiwacza jest brak możliwości zsuwania ścian tunelu, co znacznie utrudnia transport maszyny oraz manewrowanie w sadzie. Istota wynalazku polega na tym, że na podwoziu ustawiona jest konstrukcja wsporcza pionowej ściany, stanowiącej część stałą osłony w kształcie tunelu. Górna część ściany wyposażona jest w rolki, zamocowane obrotowo na belce. Na rolkach zawieszona jest rama nośna, stanowiąca ruchomą drugą część osłony w kształcie tunelu. Na bocznej części podwozia umieszczona jest konstrukcja wsporcza, na której zamontowana jest obrotowo na sworzniu dźwignia, której jedno ramię połączone jest z tłoczyskiem siłownika, umocowanego na konstrukcji, a drugie ramię wyposażone jest w podwójne koło linowe, mocowane obrotowo w owalnym otworze dźwigni. Przez koło linowe przechodzą dwie liny, przy czym Jedna z nich umocowana jest jednym końcem na stałe do wspornika następnego, wyżej położonego koła linowego, a drugim końcem przytwierdzona jest na stałe za pośrednictwem tych dwóch kół linowych do końca ramy nośnej. Druga lina natomiast prowadzona jest w przeciwnym kierunku niż lina pierwsza i umocowana jest jednym końcem na stałe do innego położonego na prawo koła linowego, a drugim końcem poprzez trzy koła linowe do końca tej samej ramy nośnej. Dzięki skojarzeniu ściany zewnętrznej tunelu z prostopadłą ścianą górną przesuwną na rolkach

3 istnieje możliwość regulacji szerokości tunelu osłaniającego rząd drzew. Ma to duże znaczenie ze względu na różnorodność spotykanych rozstawów drzew w sadach. Poprzez regulację szerokości ścian zapewniona jest skuteczna penetracja koron drzew przez cząstki cieczy, wychodzące z urządzeń rozpylających umieszczonych na ścianach tunelu. Zsuwanie ścian tunelu ułatwia tez znacznie transport maszyny i manewrowanie w sadzie. Przedmiot wynalazku jest przedstawiony w przykładzie wykonania na rysunku, na którym fig. 1 przedstawia opryskiwacz w widoku z tyłu w pozycji pracy, fig. 2 - opryskiwacz w widoku z boku, a fig. 3 konstrukcję osłony wraz z mechanizmem przesuwu mocowanego na podwoziu opryskiwacza. Podwozie 1 opryskiwacza, wyposażone w zaczep 2, wsparte jest na dwóch kołach jezdnych 3. Na podwoziu 1 umieszczone są dwa zbiorniki cieczy roboczej 4, połączone ze sobą przewodem 39. W przedniej części podwozia 1 jest umieszczona pompa 5 i zawór rozdzielczy 6, a w środkowej części dwa wentylatory 7, napędzane od wałka odbioru mocy ciągnika poprzez wał przegubowy 8 i dwie przekładnie pasowe 9. Pompa 5 jest również napędzana od wałka odbioru mocy ciągnika. Na podwoziu 1 ustawiona jest konstrukcja wsporcza 10 pionowej ściany 11, stanowiącej część stałą osłony w kształcie tunelu. Górna część ściany 11 wyposażona jest w rolki 12 zamontowane obrotowo na belce 13. Na rolkach 12 zawieszona jest rama nośna 14 stanowiąca drugą, ruchomą część osłony w kształcie tunelu. Na bocznej części podwozia 1 zabudowana jest konstrukcja wsporcza 15, na której zamontowana jest obrotowo na sworzniu 16 dźwignia 17. Jedno ramię dźwigni 17 połączone jest z tłoczyskiem siłownika 18, umocowanego na konstrukcji wsporczej 15, a drugie ramię wyposażone jest w podwójne koło linowe 19 mocowane obrotowo w owalnym otworze dźwigni. Na koło 19 nałożone są dwie liny 20 i 21. Lina 20 jest umocowana jednym końcem na stałe do wspornika koła linowego 23, a drugim końcem poprzez koła linowe 19 i 23 przytwierdzona jest na stałe do końca ramy nośnej 14. Lina 21 umocowana jest jednym końcem na stałe do mocowania koła linowego 24, a drugim poprzez koła linowe 19, 24 i 25 do końca ramy nośnej 14. Na ramie nośnej 14 zabudowane są kanały powietrzne 26 i 27 połączone ruchomo poprzez kołnierz 28, wyposażony w uszczelkę filcową 29, z kanałami 30 i 31 umocowanymi z jednej strony do dwóch wylotów wentylatorów 7. D ruga para wylotów wentylatorów 7 połączona jest z kanałami powietrznymi 32 i 33. Otwory wylotowe kanałów powietrznych 39, 31, 32 i 33 wyposażone są w dysze wylotowe 34«umocowane obrotowo na kołnierzach 35. Pionowa ściana 11 i rama nośna 14 mają zamontowaną belkę opryskową 36, wyposażoną w dziewięć rozpylaczy 37. Jeden z rozpylaczy usytuowany jest suwliwie w górnej części ramy 14, a pozostałe zamontowane są parami na stałe na wylotach dysz 34. Ponadto pionowa ściana 11 i rama nośna 14 mają swoje powierzchnie robocze osłonięte tkaniną brezentową 38. Działanie opryskiwacza jest następujące. Po przyjeździe do sadu rama nośna 14 przesuwana jest w położenie robocze przy pomocy siłownika 18, dźwigni 17 i układu lin 20 i 21. Następnie ustawia się ciągnik w międzyrzędziu tak, aby oś tunelu znalazła się w osi rzędu drzew. Z kolei uruchamia się pompy 5 i wentylatory 4. Pompa podaje ciecz roboczą do zaworu rozdzielczego 6, skąd poprzez przewód 40 kierowana jest do rozpylaczy 37. Strumień powietrza wytwarzany przez wentylatory 7 porywa kropelki cieczy i kieruje je na koronę drzew od góry i z boków. Właściwy kierunek strumienia powietrza i cieczy ustala się poprzez odpowiednie ustawienie obrotowo mocowanych dysz wylotowych 34.

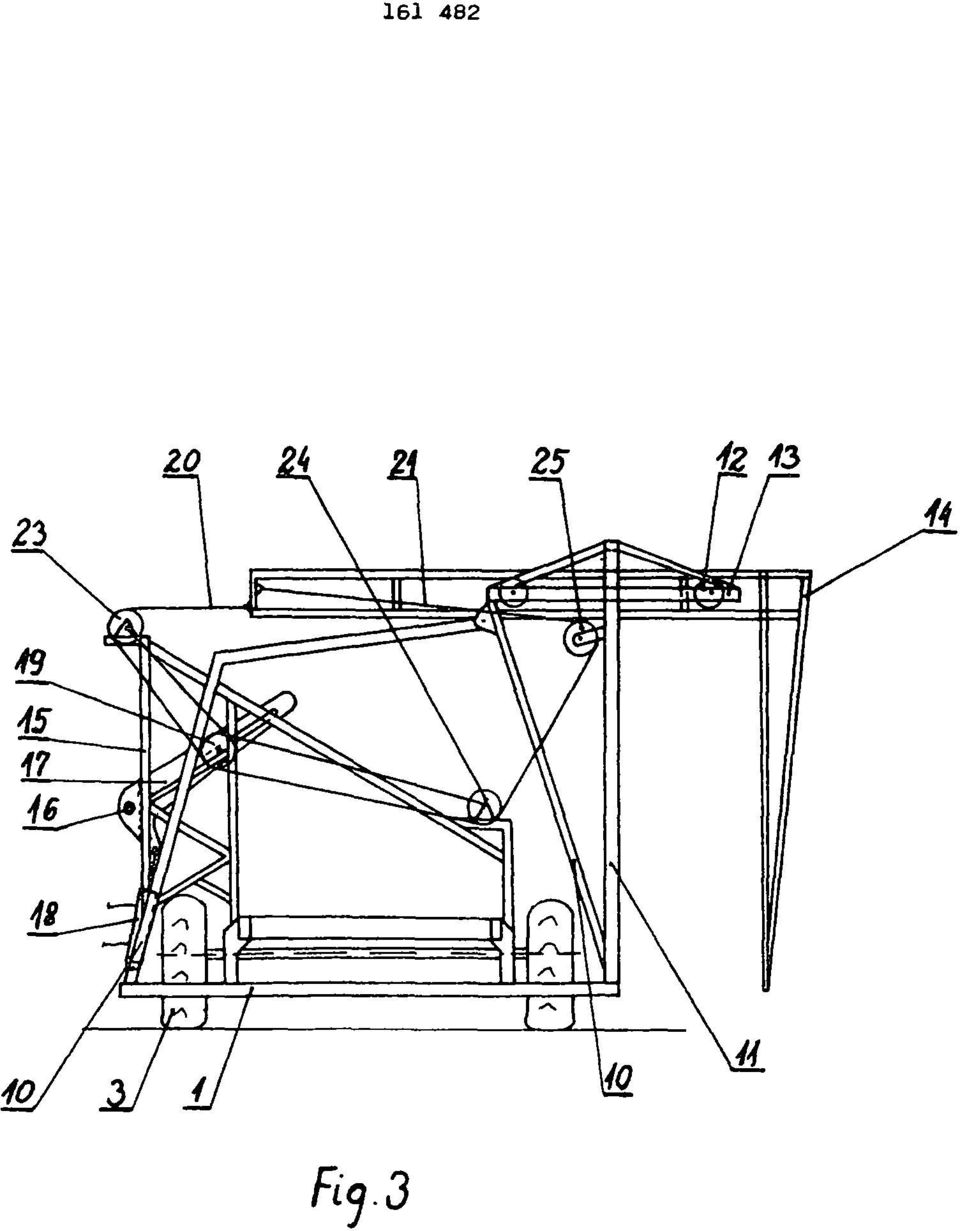

4 Fig

5 Fig. 2

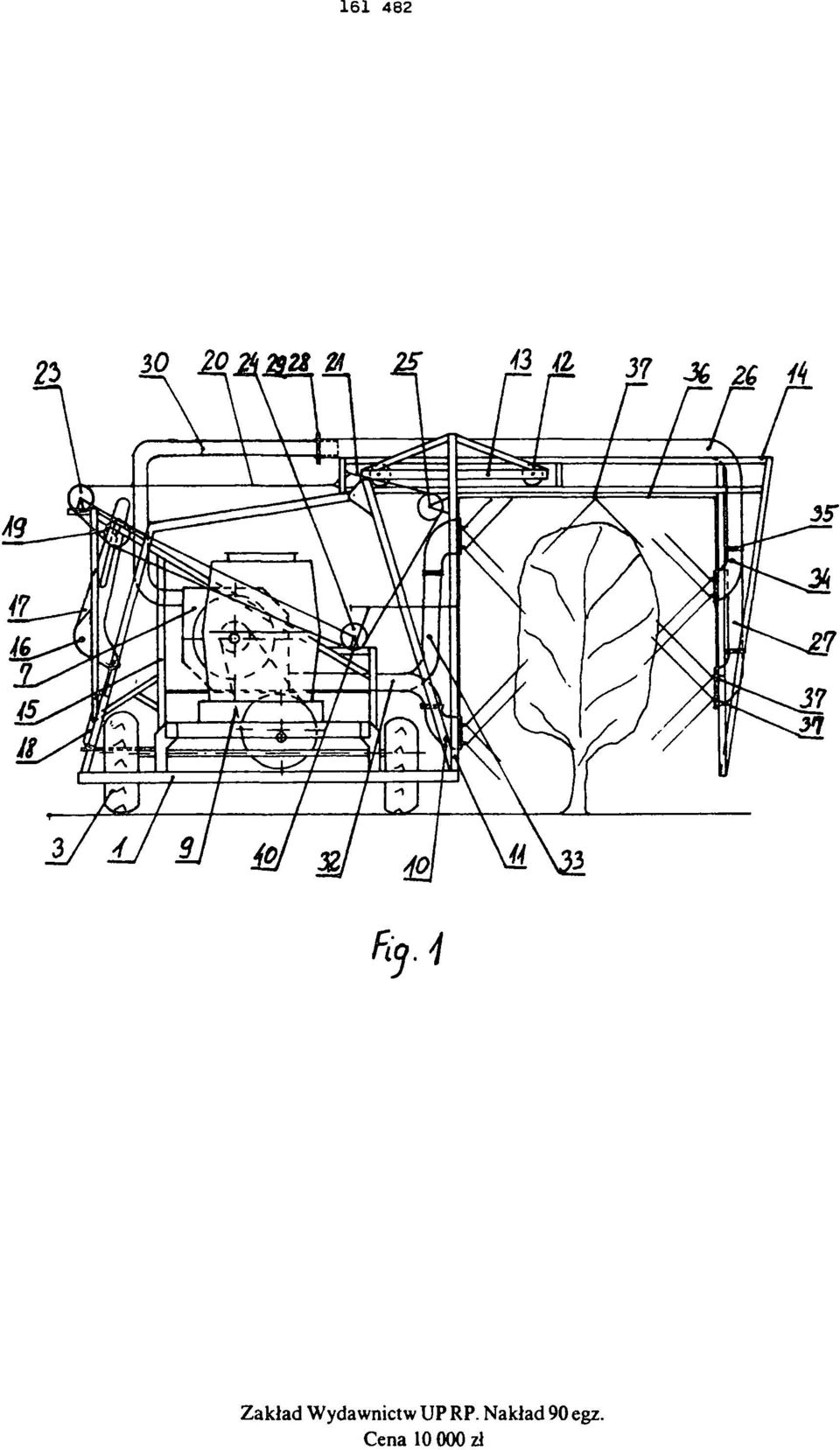

6 Fig. 1 Zakład Wydawnictw UP RP. Nakład 90 egz. Cena zł
