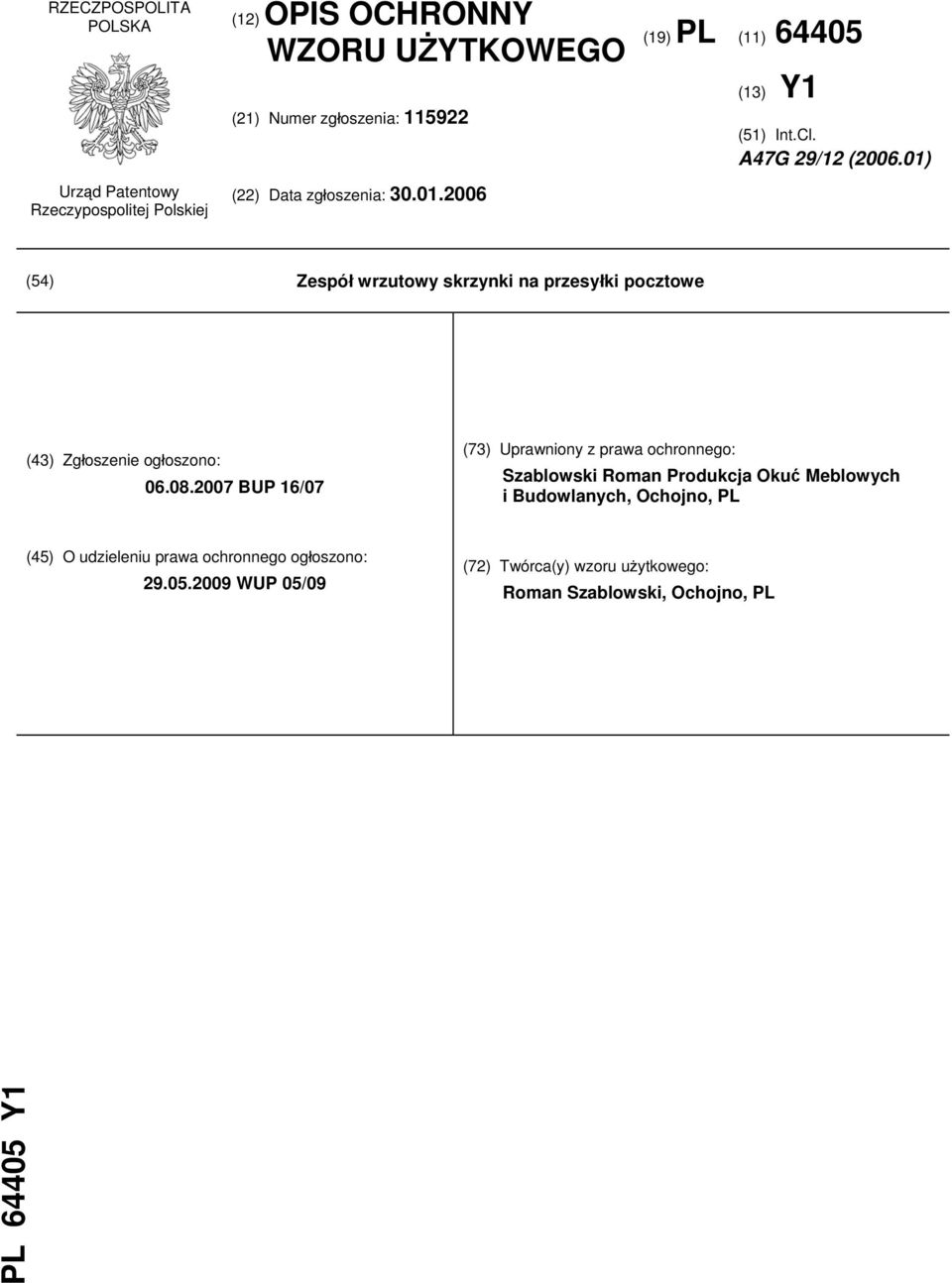

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11) (13) Y1 (51) Int.Cl. A47G 29/12 ( ) (54) Zespół wrzutowy skrzynki na przesyłki pocztowe (43) Zgłoszenie ogłoszono: BUP 16/07 (73) Uprawniony z prawa ochronnego: Szablowski Roman Produkcja Okuć Meblowych i Budowlanych, Ochojno, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 05/09 (72) Twórca(y) wzoru użytkowego: Roman Szablowski, Ochojno, PL PL Y1

2 2 PL Y1 Opis wzoru Przedmiotem wzoru użytkowego jest zespół wrzutowy skrzynki na przesyłki pocztowe, zwłaszcza listy, pakiety, prasę, ulotki reklamowe i informacyjne. Znane i powszechnie używane skrzynki na przesyłki pocztowe, zarówno skrzynki wolnostojące, jak i skrzynki mocowane na przegrodach budowlanych, elementach ogrodzeń czy zabudowane w murach - mają na jednej ze ścian zespół wrzutowy, który zawiera otwór wrzutowy i osłaniającą go od zewnątrz przysłonę, ułożyskowaną obrotowo na elementach zawiasowych usytuowanych we wnętrzu skrzynki. Zespół wrzutowy skrzynki na listy, ujawniony w opisie zgłoszenia polskiego wzoru użytkowego W , zawiera płytę czołową zaopatrzoną w szczelinę wrzutową, która jest osłonięta odchylną przysłoną utwierdzoną przegubowo połączeniem nitowym usytuowanym we wnętrzu skrzynki. Zespół wrzutowy dla obudowy czołowej pojemnika na listy, znany z opisu zgłoszenia polskiego wzoru użytkowego W , jest uformowany w korpusie obudowy i ma szczelinę wrzutową, która osłonięta jest przysłoną. Korpus obudowy czołowej pojemnika jest zaopatrzony w wewnętrzne zawiasy, przytwierdzone do wewnętrznej ściany oporowej, zaś przysłona jest górną krawędzią przytwierdzona do tych zawiasów poprzez kołki. W polskim opisie ochronnym wzoru użytkowego Ru ujawniono z kolei skrzynkę na listy, która na ściance przedniej ma otwór wrzutowy osłonięty uchylną przykrywką. Przykrywka otworu wrzutowego umieszczona jest obrotowo na elemencie prętowym usytuowanym wewnątrz skrzynki i osadzonym swymi zakończeniami w ściankach wgłębienia, w którym uformowany jest otwór wrzutowy. Celem wzoru jest uproszczenie budowy i poprawa technologiczności elementów zawiasowych, usytuowanych we wnętrzu skrzynki i służących do obrotowego mocowania przesłony otworu wrzutowego. Zgodnie ze wzorem zespół wrzutowy skrzynki na przesyłki pocztowe, umiejscowiony na jednej z jej ścian i zawierający otwór wrzutowy oraz osłaniającą go od zewnątrz ruchomą przysłonę, która ułożyskowana jest obrotowo na elementach zawiasowych usytuowanych we wnętrzu skrzynki, charakteryzuje się tym, że boki przysłony otworu wrzutowego, mającej zarys zbliżony do wydłużonego ceownika, są obrotowo osadzone na czopach będących integralną częścią dwóch blaszanych wsporników, w które wyposażona jest od wewnątrz ściana skrzynki po przeciwległych stronach otworu wrzutowego. Każdy z czopów ma postać języczka, który jest usytuowany na krawędzi wspornika oraz jest odchylony (odgięty) od płaszczyzny ramienia wspornika. W szczególności, gdy płaszczyzny ramion obu wsporników są prostopadłe do dłuższej osi otworu wrzutowego, to wówczas czopy odchylone są pod kątem prostym lub zbliżonym do prostego. W jednej postaci konstrukcyjnej wzoru, wsporniki usytuowane od wewnętrznej strony ściany skrzynki są jej integralnymi elementami, a w innej postaci konstrukcyjnej wsporniki są odrębnymi elementami przytwierdzonymi do ściany. Ponadto, aby przy zasłanianiu otworu wrzutowego ułatwić opadanie przysłony pod jej własnym ciężarem, jest korzystne gdy czopy są usytuowane na najdalej odsuniętych od otworu wrzutowego krawędziach wsporników. Rozwiązanie według wzoru jest proste w realizacji i skuteczne w użyciu. Może być stosowane w skrzynkach wolnostojących i przeznaczonych do mocowania na przegrodach budowlanych a także w skrzynkach przeznaczonych do zabudowania w elementach ogrodzeniowych lub w murach budynków i ogrodzeń. Jego zastosowanie pozwala zmniejszyć ilość części składowych zespołu wrzutowego skrzynki na przesyłki oraz ograniczyć ilość operacji technologicznych przy montażu przysłony. Przedmiot wzoru uwidoczniono na załączonym rysunku, na którym fig. 1 przedstawia zespół wrzutowy w widoku od czoła skrzynki, fig. 2 - przekrój A-A na fig. 1, a fig. 3 - przekrój B-B na fig. 1, przy czym jako C" oznaczono położenie przysłony w pozycji otwarcia. Zespół wrzutowy skrzynki na przesyłki pocztowe jest ulokowany na ścianie 1 skrzynki i zawiera otwór wrzutowy 2 oraz przysłonę 3 osłaniającą go od zewnętrznej strony ściany 1. W pozycji eksploatacji skrzynki otwór wrzutowy 2 jest usytuowany poziomo i ma przykładowo kształt prostokąta. Jednak istota wzoru nie zostanie w niczym zmieniona, gdy otwór wrzutowy 2 będzie miał kształt innej figury geometrycznej o pionowych bokach. Przysłona 3 otworu wrzutowego 2 ma zarys zbliżony do wydłużonego ceownika, którego umowny środnik rozciąga się na długości praktycznie takiej jak długość otworu wrzutowego 2, zaś

3 PL Y1 3 umowne półki ceownika, które tworzą boki 4 przysłony 3 są zukosowane i mają zarys zbliżony do trójkąta o wierzchołku zakończonym hakiem. Dla łatwiejszego odsłaniania ręką otworu wrzutowego 2 dolna część 5 przysłony 3, usytuowana poniżej dolnej krawędzi otworu 2, jest odchylona pod kątem ostrym α względem ściany 1, przy czym najkorzystniejszy efekt eksploatacyjny uzyskuje się, gdy kąt ten wynosi od 10 do 35. Dolna krawędź 6 przysłony 3 może być prosta, łukowa, falista, zygzakowata lub może zawierać szereg powtarzających się naprzemian elementów wklęsłych i wypukłych, bowiem w niczym nie zmienia to istoty wzoru. Końce obu boków 4 przysłony 3 mają otwory 7, które współpracują z czopami 8 blaszanych wsporników 9 przytwierdzonych do wewnętrznej strony ściany 1 przy przeciwległych, krótszych bokach otworu wrzutowego 2. Dzięki temu przysłona 3 jest ułożyskowana obrotowo względem otworu wrzutowego 2. W innej postaci konstrukcyjnej wzoru, wsporniki 9 usytuowane od wewnętrznej strony ściany 1 mogą być jej integralnymi elementami. Czopy 8 mają postać języczków, usytuowanych na krawędzi wsporników 9 i odgiętych od płaszczyzny ramion 10 wsporników 9, tak by wyznaczały oś obrotu dla przysłony 3. W szczególności, gdy płaszczyzny ramion 10 obu wsporników 9 są prostopadłe do dłuższej osi otworu wrzutowego 2, wówczas czopy 8 odgięte są pod kątem prostym lub zbliżonym do prostego. Aby przy zasłanianiu otworu wrzutowego 2 ułatwić opadanie przysłony 3 pod jej własnym ciężarem, czopy 8 są usytuowane na tych krawędziach ramion 10 wsporników 9, które znajdują się najdalej od otworu wrzutowego 2. Jednocześnie w pełni zrozumiałym i niezmieniającym w niczym istoty wzoru jest to, że ramiona 10 wsporników 9 mogą mieć zarys inny niż czworoboczny. Zastrzeżenia ochronne 1. Zespół wrzutowy skrzynki na przesyłki pocztowe, umiejscowiony na jednej z jej ścian i zawierający otwór wrzutowy oraz osłaniającą go od zewnątrz ruchomą przysłonę, która ułożyskowana jest obrotowo na elementach zawiasowych usytuowanych we wnętrzu skrzynki, znamienny tym, że boki (4) przysłony (3) otworu wrzutowego (2), mającej zarys zbliżony do wydłużonego ceownika, są obrotowo osadzone na czopach (8) będących integralną częścią dwóch blaszanych wsporników (9), w które wyposażona jest od wewnątrz ściana (1) skrzynki po przeciwległych stronach otworu wrzutowego (2). 2. Zespół wrzutowy skrzynki na przesyłki pocztowe według zastrz. 1, znamienny tym, że czopy (8) mają postać języczka, który jest usytuowany na krawędzi wsporników (9) oraz jest odchylony od płaszczyzny ramion (10) wsporników (9). 3. Zespół wrzutowy skrzynki na przesyłki pocztowe według zastrz. 2, znamienny tym, że płaszczyzny ramion (10) obu wsporników (9) są prostopadłe do dłuższej osi otworu wrzutowego (2), podczas gdy czopy (8) są odchylone pod kątem prostym lub zbliżonym do prostego od płaszczyzny ramion (10) wsporników (9). 4. Zespół wrzutowy skrzynki na przesyłki pocztowe według zastrz. 1 albo 2, albo 3, znamienny tym, że wsporniki (9) są integralnymi elementami ściany (1). 5. Zespół wrzutowy skrzynki na przesyłki pocztowe według zastrz. 1 albo 2, albo 3, znamienny tym, że, wsporniki (9) są przytwierdzonymi do ściany (1) elementami odrębnymi od niej. 6. Zespół wrzutowy skrzynki na przesyłki pocztowe według zastrz. 1 albo 2, albo 3, znamienny tym, że czopy (8) są usytuowane na najdalej odsuniętych od otworu wrzutowego (2) krawędziach ramion (10) wsporników (9).

4 4 PL Y1 Rysunki

5 PL Y1 5

6 6 PL Y1 Departament Wydawnictw UP RP
