1 RZECZPOSPOLITA POLSKA ^ EGZEMPLARZ ARCHIWALNY OPIS OCHRONNY Dl a AĄ WZORU UŻYTKOWEGO (19)PL 11> (13) Y1 (21) Numer zgłoszenia: Urząd Patentowy (22) Data zgłoszenia: Rzeczypospolitej Polskiej (51) Int.CI. C03B 18/12 ( ) B05B 13/06 ( ) (54) Urządzenie stanowiskowe do malowania pojemników szklanych (43) Zgłoszenie ogłoszono: BUP 04/06 (73) Uprawniony z prawa ochronnego: Kalaga Roman, Chruszczobród, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 06/07 (72) Twórca(y) wzoru użytkowego: Roman Kalaga, Chrószczobród, PL CM CO CO

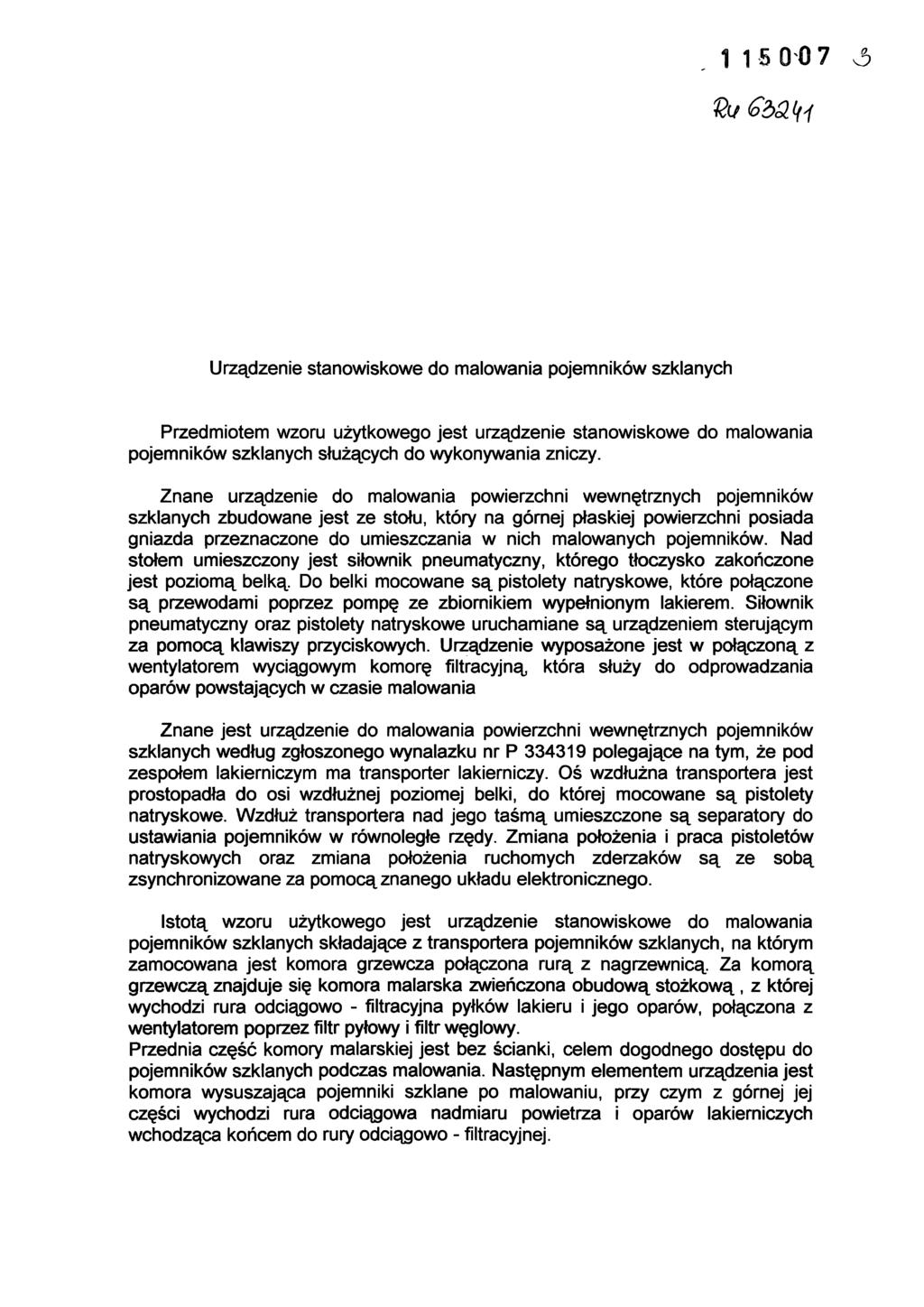

2 Urządzenie stanowiskowe do malowania pojemników szklanych Przedmiotem wzoru użytkowego jest urządzenie stanowiskowe do malowania pojemników szklanych służących do wykonywania zniczy. Znane urządzenie do malowania powierzchni wewnętrznych pojemników szklanych zbudowane jest ze stołu, który na górnej płaskiej powierzchni posiada gniazda przeznaczone do umieszczania w nich malowanych pojemników. Nad stołem umieszczony jest siłownik pneumatyczny, którego tłoczysko zakończone jest poziomą belką. Do belki mocowane są pistolety natryskowe, które połączone są przewodami poprzez pompę ze zbiornikiem wypełnionym lakierem. Siłownik pneumatyczny oraz pistolety natryskowe uruchamiane są urządzeniem sterującym za pomocą klawiszy przyciskowych. Urządzenie wyposażone jest w połączoną z wentylatorem wyciągowym komorę filtracyjną która służy do odprowadzania oparów powstających w czasie malowania Znane jest urządzenie do malowania powierzchni wewnętrznych pojemników szklanych według zgłoszonego wynalazku nr P polegające na tym, że pod zespołem lakierniczym ma transporter lakierniczy. Oś wzdłużna transportera jest prostopadła do osi wzdłużnej poziomej belki, do której mocowane są pistolety natryskowe. Wzdłuż transportera nad jego taśmą umieszczone są separatory do ustawiania pojemników w równoległe rzędy. Zmiana położenia i praca pistoletów natryskowych oraz zmiana położenia ruchomych zderzaków są ze sobą zsynchronizowane za pomocą znanego układu elektronicznego. Istotą wzoru użytkowego jest urządzenie stanowiskowe do malowania pojemników szklanych składające z transportera pojemników szklanych, na którym zamocowana jest komora grzewcza połączona rurą z nagrzewnicą. Za komorą grzewczą znajduje się komora malarska zwieńczona obudową stożkową, z której wychodzi rura odciągowo - filtracyjna pyłków lakieru i jego oparów, połączona z wentylatorem poprzez filtr pyłowy i filtr węglowy. Przednia część komory malarskiej jest bez ścianki, celem dogodnego dostępu do pojemników szklanych podczas malowania. Następnym elementem urządzenia jest komora wysuszająca pojemniki szklane po malowaniu, przy czym z górnej jej części wychodzi rura odciągowa nadmiaru powietrza i oparów lakierniczych wchodząca końcem do rury odciągowo - filtracyjnej.

3 -2- Zaletą rozwiązania według wzoru jest nieskomplikowana konstrukcja pozwalająca podczas pracy na zmniejszenie zużycia lakieru do malowania oraz na poprawę ochrony środowiska poprzez oczyszczanie powietrza z urządzenia z pyłków lakieru i oparów. Przedmiot wzoru użytkowego uwidoczniony jest na rysunku, który przedstawia urządzenie stanowiskowe do malowania pojemników szklanych schematycznie w widoku z przodu. Urządzenie stanowiskowe do malowania pojemników szklanych składa się z transportera pojemników szklanych 1, na którym zamocowana jest komora grzewcza 2 połączona rurą 3 z nagrzewnicą 4. Z komorą grzewczą 2 łączy się komora malarska 5 zwieńczona obudową stożkową z której wychodzi rura odciągowo - filtracyjna 8 połączona z wentylatorem 11, poprzez filtr pyłowy 9 i filtr węglowy 10.. Przednia część komory malarskiej 5 jest bez ścianki, celem dogodnego dostępu do pojemników szklanych podczas malowania. Z boku komory grzewczej 5 znajduje się komora wysuszająca 6 mająca w górnej części rurę odciągową 7 wchodzącą do rury odciągowo - filtracyjnej 8. inz. Lucjan Błaszczyk

4 i Zastrzeżenie ochronne Urządzenie stanowiskowe do malowania pojemników szklanych posiadające transporter i zespół filtracyjny, znamienne tym, że ma komorę grzewczą / 2 /, połączoną rurą / 3 / z nagrzewnicą / 4 /, przy czym komora grzewcza / 2 / łączy się z komorą malarską/ 5 / bez ścianki przedniej, obok której umieszczona jest komora wysuszająca / 6 / zaopatrzona w rurę odciągową nadmiaru powietrza i oparów lakieru / 7 /. inz Lucjan Błaszczyk Rzecznik Patento

5 < inż. Lucjan Błaszczyk Rzecznik Patentowy
