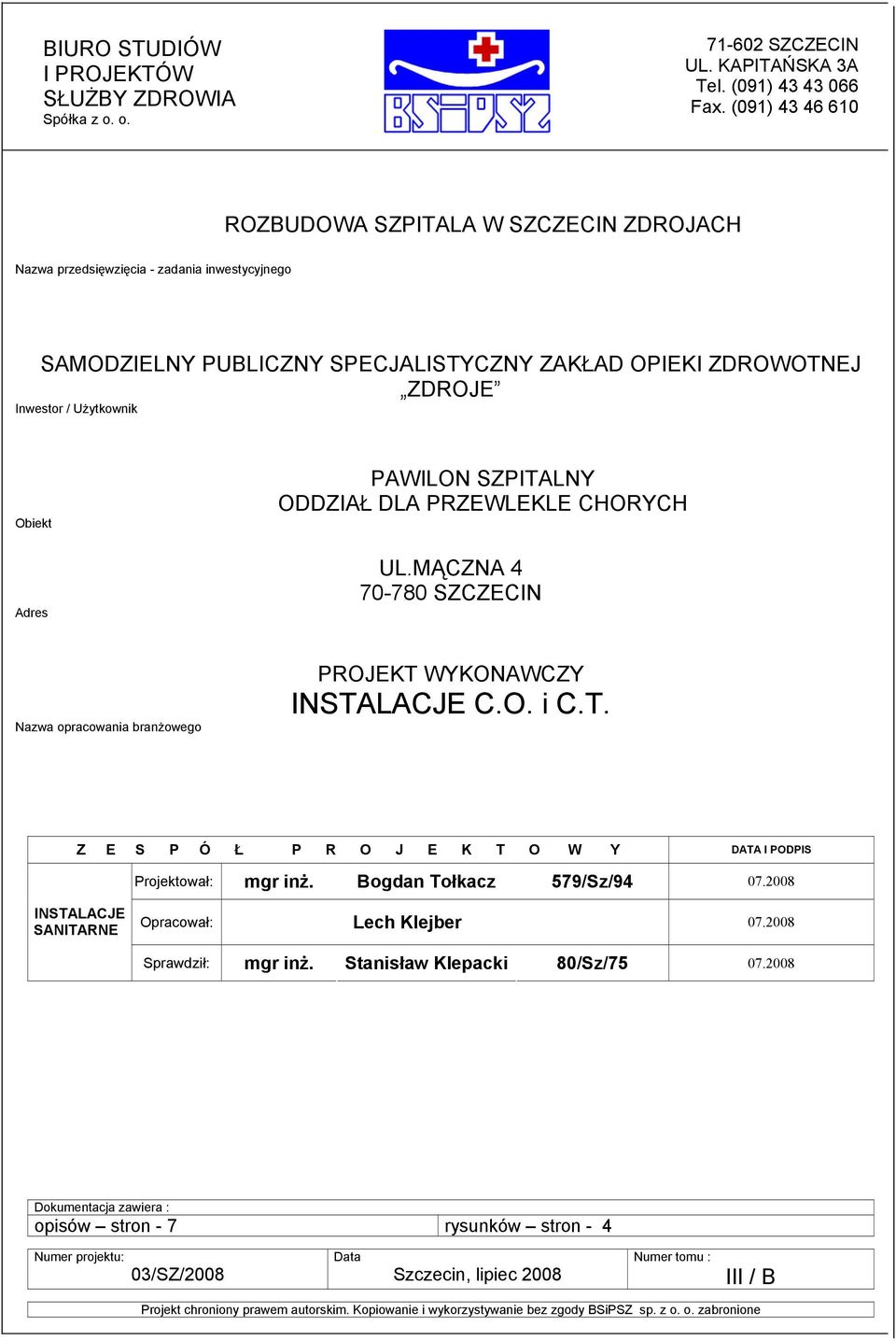

1 BIURO STUDIÓW I PROJEKTÓW SŁUŻBY ZDROWIA Spółka z o. o SZCZECIN UL. KAPITAŃSKA 3A Tel. (091) Fax. (091) ROZBUDOWA SZPITALA W SZCZECIN ZDROJACH Nazwa przedsięwzięcia - zadania inwestycyjnego SAMODZIELNY PUBLICZNY SPECJALISTYCZNY ZAKŁAD OPIEKI ZDROWOTNEJ ZDROJE Inwestor / Użytkownik Obiekt Adres PAWILON SZPITALNY ODDZIAŁ DLA PRZEWLEKLE CHORYCH UL.MĄCZNA SZCZECIN Nazwa opracowania branżowego PROJEKT WYKONAWCZY INSTALACJE C.O. i C.T. Z E S P Ó Ł P R O J E K T O W Y DATA I PODPIS Projektował: mgr inż. Bogdan Tołkacz 579/Sz/ INSTALACJE SANITARNE Opracował: Lech Klejber Sprawdził: mgr inż. Stanisław Klepacki 80/Sz/ Dokumentacja zawiera : opisów stron - 7 rysunków stron - 4 Numer projektu: Data Numer tomu : 03/SZ/2008 Szczecin, lipiec 2008 III / B Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. z o. o. zabronione

Obiekt Adres PAWILON SZPITALNY ODDZIAŁ DLA PRZEWLEKLE CHORYCH UL.MĄCZNA 4 70-780 SZCZECIN Nazwa opracowania branżowego PROJEKT WYKONAWCZY INSTALACJE C.O. i C.T. Z E S P Ó Ł P R O J E K T O W Y DATA I PODPIS Projektował: mgr inż.

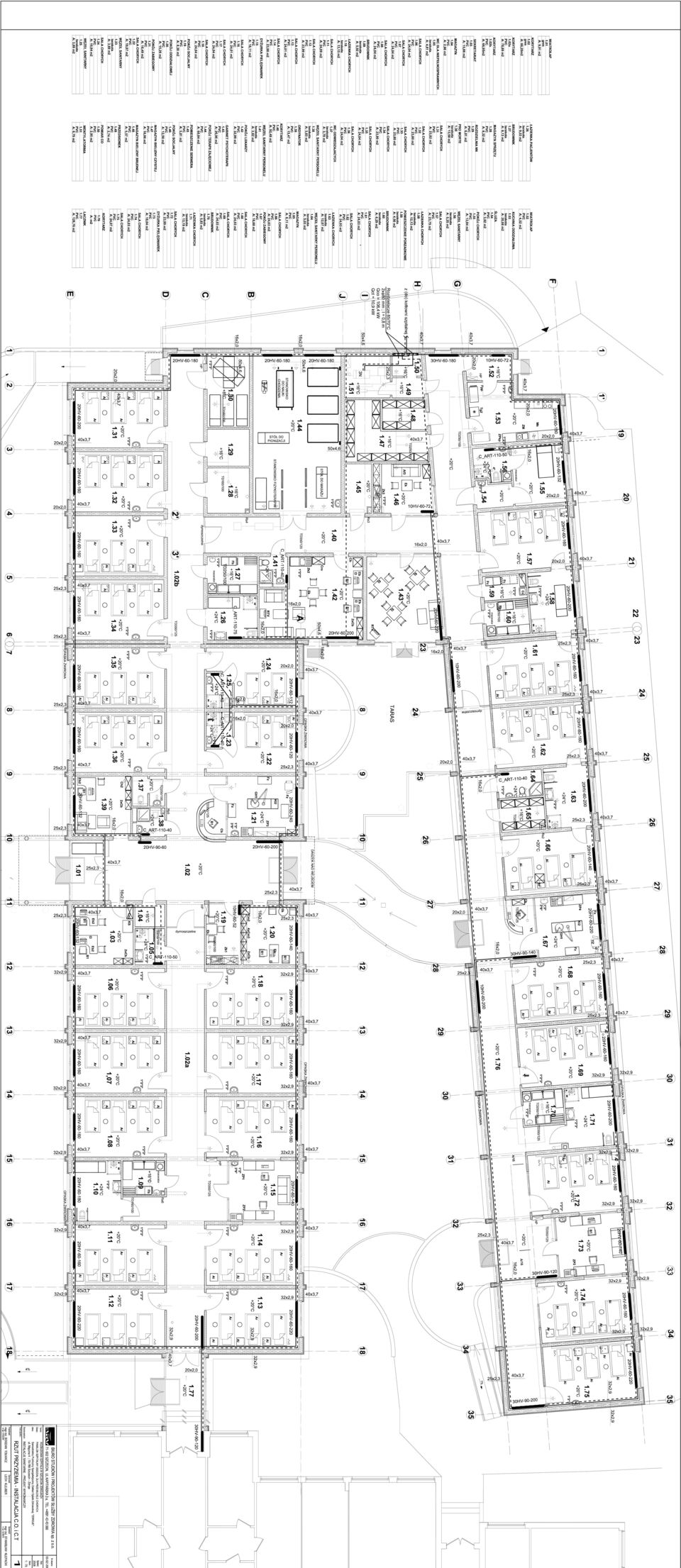

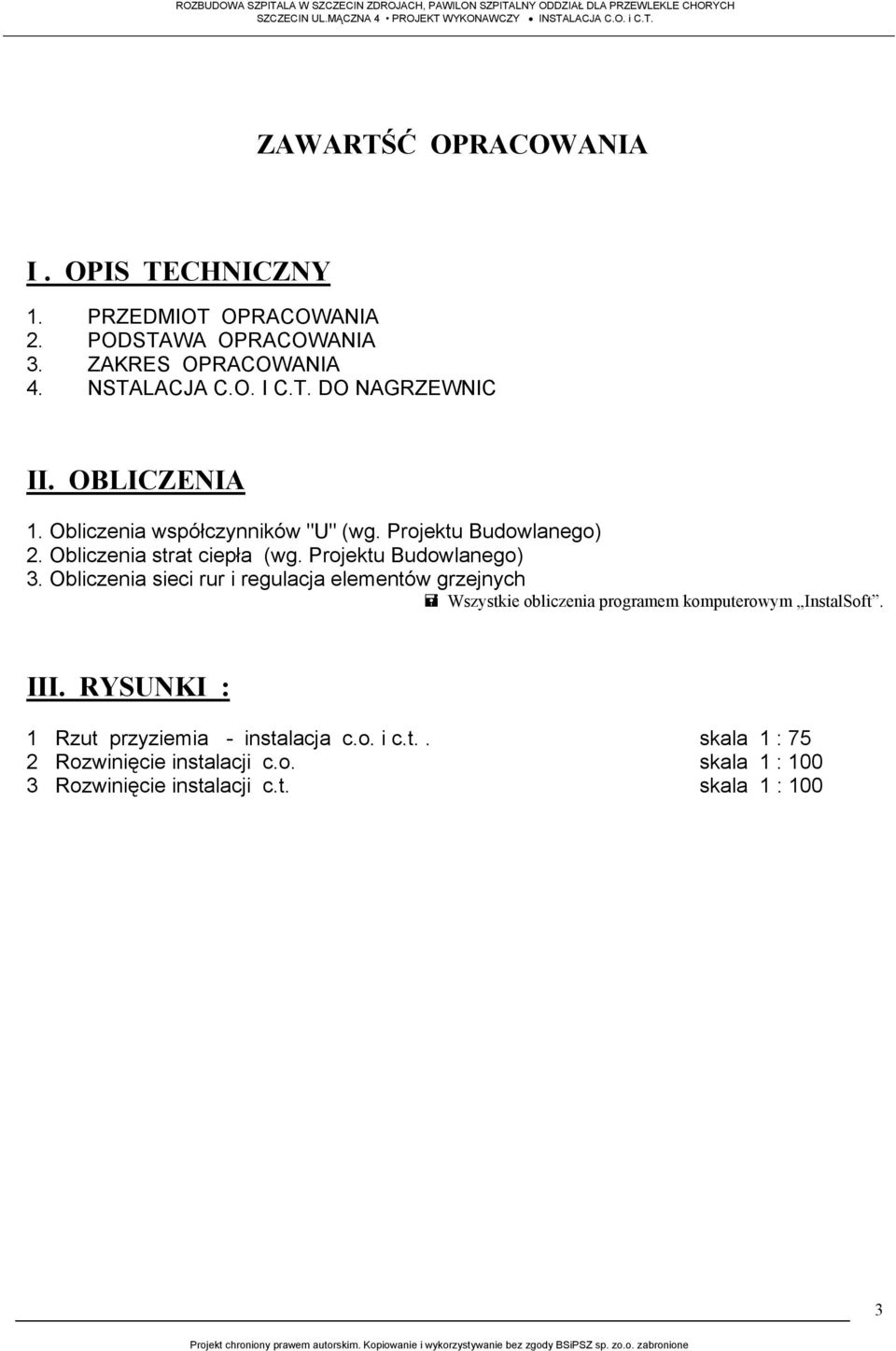

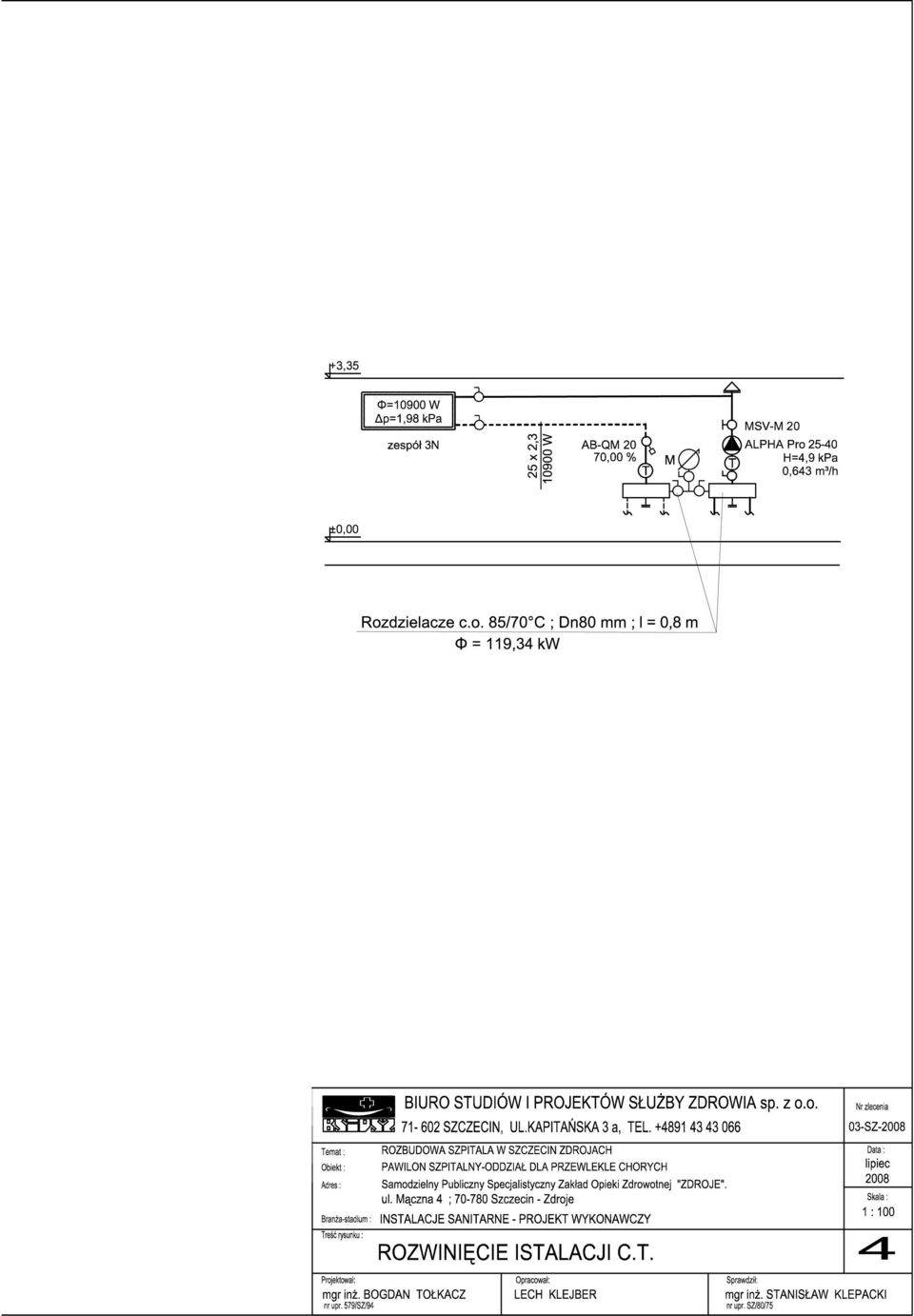

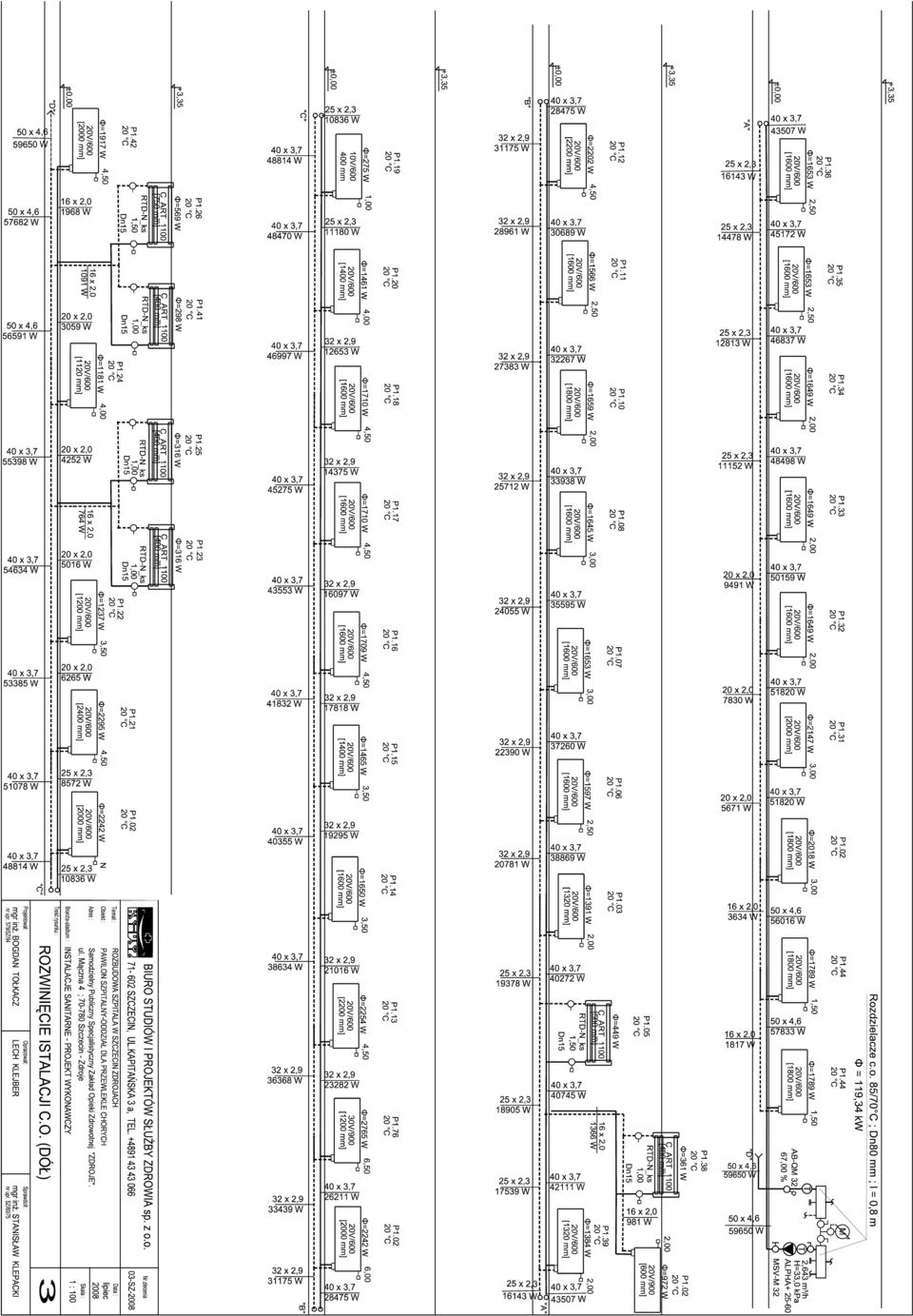

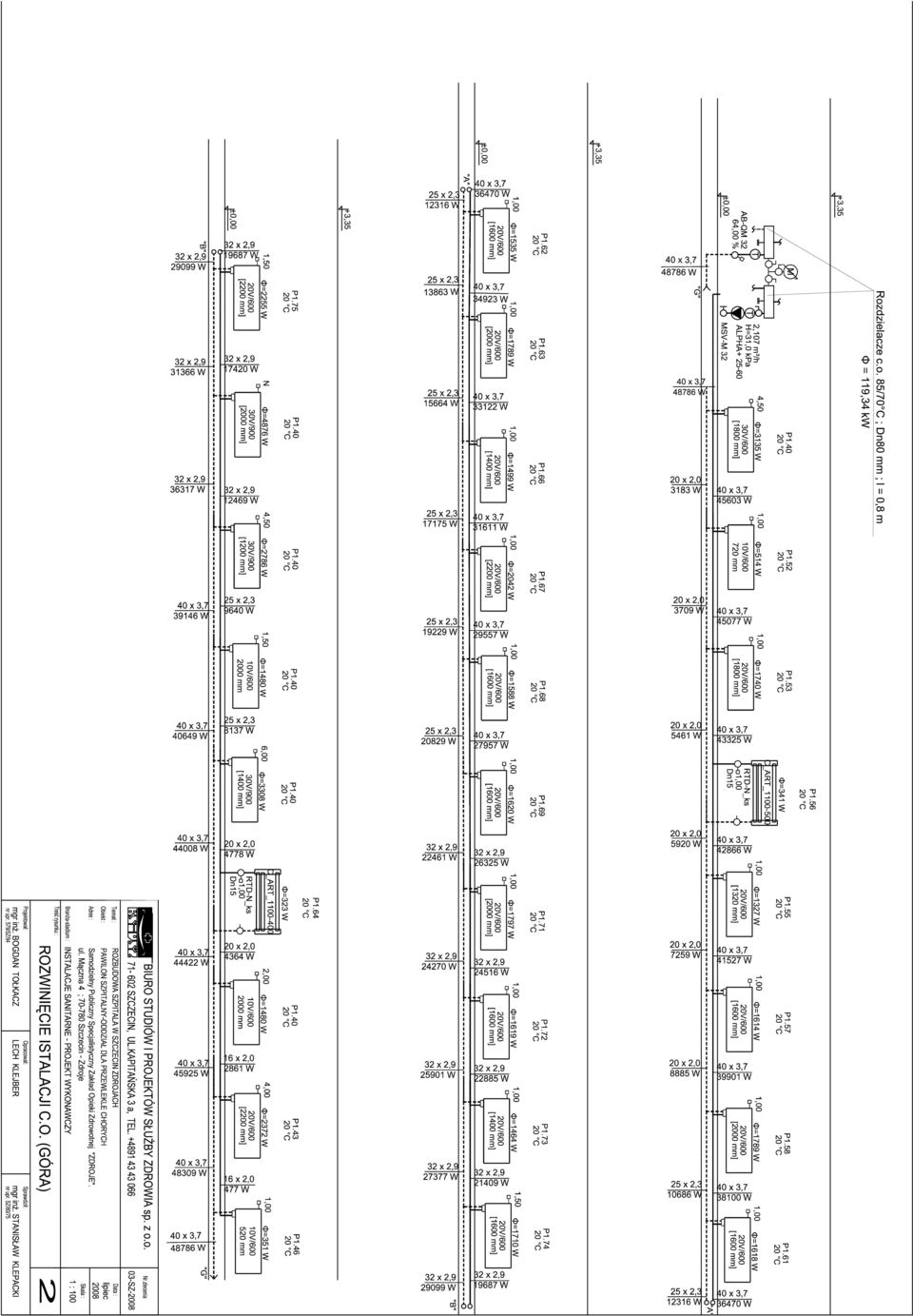

3 ROZBUDOWA SZPITALA W SZCZECIN ZDROJACH, PAWILON SZPITALNY ODDZIAŁ DLA PRZEWLEKLE CHORYCH SZCZECIN UL.MĄCZNA 4 PROJEKT WYKONAWCZY INSTALACJA C.O. i C.T. ZAWARTŚĆ OPRACOWANIA I. OPIS TECHNICZNY 1. PRZEDMIOT OPRACOWANIA 2. PODSTAWA OPRACOWANIA 3. ZAKRES OPRACOWANIA 4. NSTALACJA C.O. I C.T. DO NAGRZEWNIC II. OBLICZENIA 1. Obliczenia współczynników "U" (wg. Projektu Budowlanego) 2. Obliczenia strat ciepła (wg. Projektu Budowlanego) 3. Obliczenia sieci rur i regulacja elementów grzejnych Wszystkie obliczenia programem komputerowym InstalSoft. III. RYSUNKI : 1 Rzut przyziemia - instalacja c.o. i c.t.. skala 1 : 75 2 Rozwinięcie instalacji c.o. skala 1 : Rozwinięcie instalacji c.t. skala 1 : Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. zo.o. zabronione

Obliczenia strat ciepła (wg. Projektu Budowlanego) 3. Obliczenia sieci rur i regulacja elementów grzejnych Wszystkie obliczenia programem komputerowym InstalSoft. III.

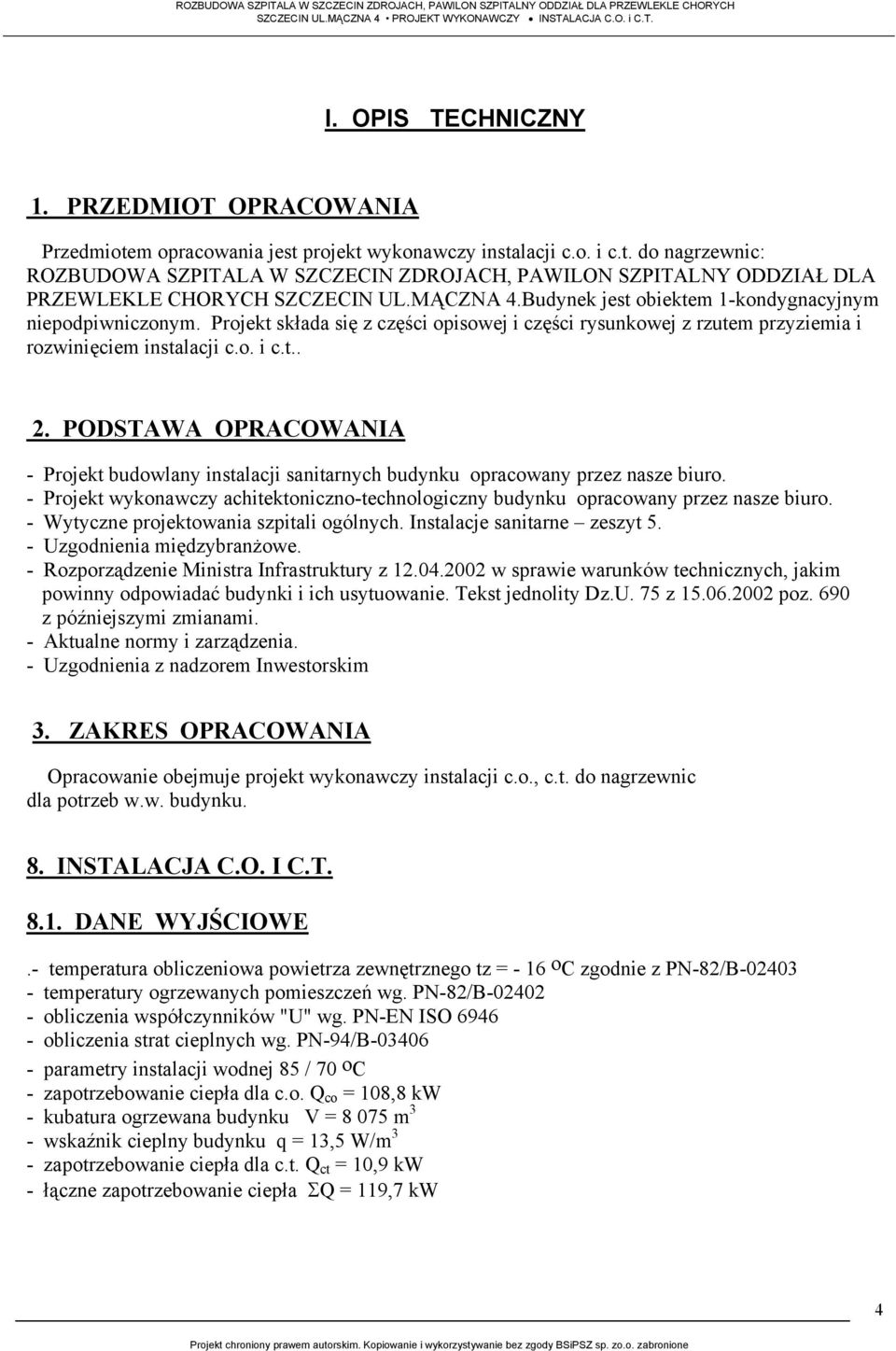

4 ROZBUDOWA SZPITALA W SZCZECIN ZDROJACH, PAWILON SZPITALNY ODDZIAŁ DLA PRZEWLEKLE CHORYCH SZCZECIN UL.MĄCZNA 4 PROJEKT WYKONAWCZY INSTALACJA C.O. i C.T. I. OPIS TECHNICZNY 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy instalacji c.o. i c.t. do nagrzewnic: ROZBUDOWA SZPITALA W SZCZECIN ZDROJACH, PAWILON SZPITALNY ODDZIAŁ DLA PRZEWLEKLE CHORYCH SZCZECIN UL.MĄCZNA 4.Budynek jest obiektem 1-kondygnacyjnym niepodpiwniczonym. Projekt składa się z części opisowej i części rysunkowej z rzutem przyziemia i rozwinięciem instalacji c.o. i c.t.. 2. PODSTAWA OPRACOWANIA - Projekt budowlany instalacji sanitarnych budynku opracowany przez nasze biuro. - Projekt wykonawczy achitektoniczno-technologiczny budynku opracowany przez nasze biuro. - Wytyczne projektowania szpitali ogólnych. Instalacje sanitarne zeszyt 5. - Uzgodnienia międzybranżowe. - Rozporządzenie Ministra Infrastruktury z w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Tekst jednolity Dz.U. 75 z poz. 690 z późniejszymi zmianami. - Aktualne normy i zarządzenia. - Uzgodnienia z nadzorem Inwestorskim 3. ZAKRES OPRACOWANIA Opracowanie obejmuje projekt wykonawczy instalacji c.o., c.t. do nagrzewnic dla potrzeb w.w. budynku. 8. INSTALACJA C.O. I C.T DANE WYJŚCIOWE.- temperatura obliczeniowa powietrza zewnętrznego tz = - 16 o C zgodnie z PN-82/B temperatury ogrzewanych pomieszczeń wg. PN-82/B obliczenia współczynników "U" wg. PN-EN ISO obliczenia strat cieplnych wg. PN-94/B parametry instalacji wodnej 85 / 70 o C - zapotrzebowanie ciepła dla c.o. Q co = 108,8 kw - kubatura ogrzewana budynku V = m 3 - wskaźnik cieplny budynku q = 13,5 W/m 3 - zapotrzebowanie ciepła dla c.t. Q ct = 10,9 kw - łączne zapotrzebowanie ciepła ΣQ = 119,7 kw 4 Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. zo.o. zabronione

MĄCZNA 4.Budynek jest obiektem 1-kondygnacyjnym niepodpiwniczonym. Projekt składa się z części opisowej i części rysunkowej z rzutem przyziemia i rozwinięciem instalacji c.o. i c.t.. 2.

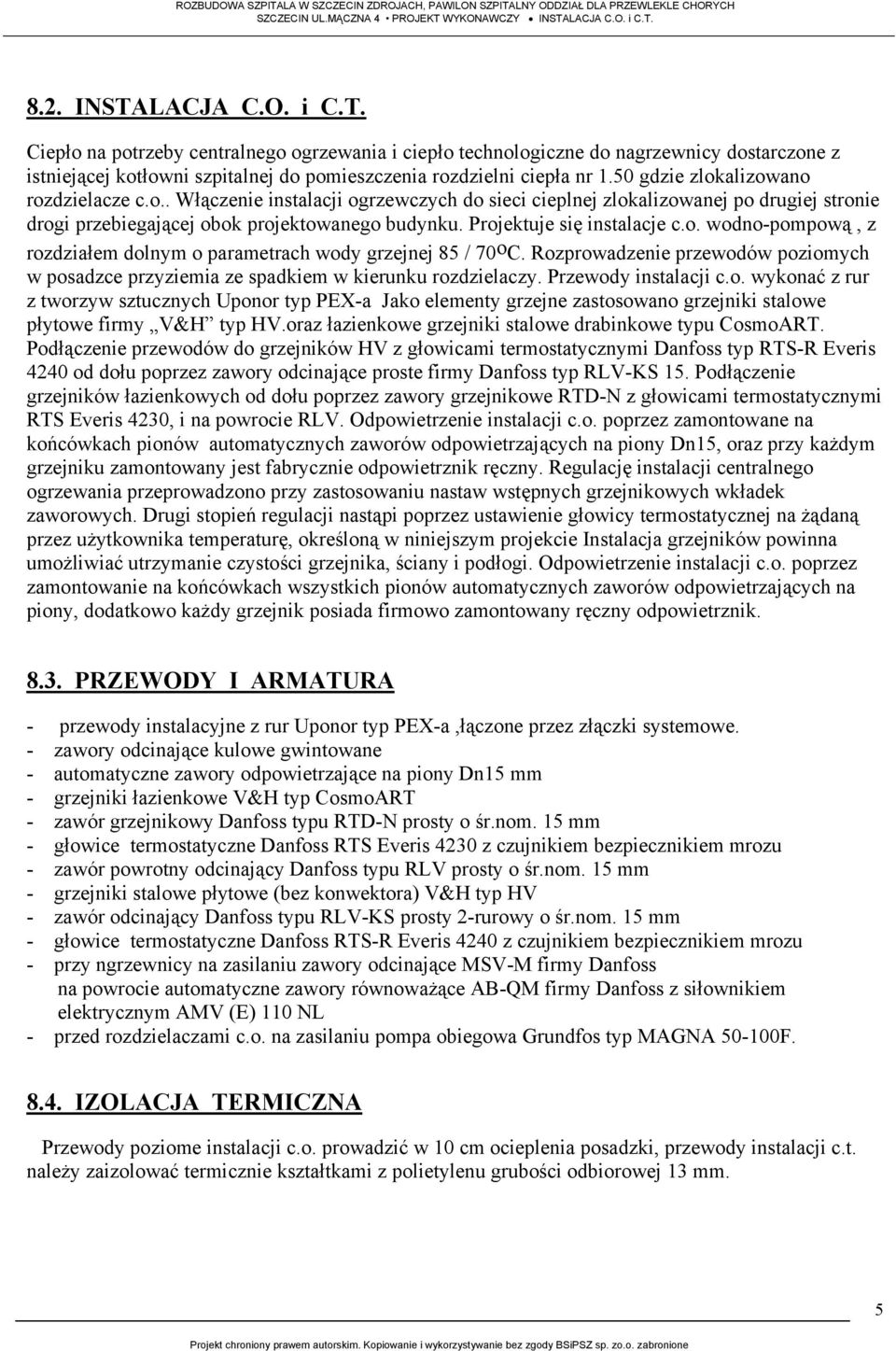

5 ROZBUDOWA SZPITALA W SZCZECIN ZDROJACH, PAWILON SZPITALNY ODDZIAŁ DLA PRZEWLEKLE CHORYCH SZCZECIN UL.MĄCZNA 4 PROJEKT WYKONAWCZY INSTALACJA C.O. i C.T INSTALACJA C.O. i C.T. Ciepło na potrzeby centralnego ogrzewania i ciepło technologiczne do nagrzewnicy dostarczone z istniejącej kotłowni szpitalnej do pomieszczenia rozdzielni ciepła nr 1.50 gdzie zlokalizowano rozdzielacze c.o.. Włączenie instalacji ogrzewczych do sieci cieplnej zlokalizowanej po drugiej stronie drogi przebiegającej obok projektowanego budynku. Projektuje się instalacje c.o. wodno-pompową, z rozdziałem dolnym o parametrach wody grzejnej 85 / 70 o C. Rozprowadzenie przewodów poziomych w posadzce przyziemia ze spadkiem w kierunku rozdzielaczy. Przewody instalacji c.o. wykonać z rur z tworzyw sztucznych Uponor typ PEX-a Jako elementy grzejne zastosowano grzejniki stalowe płytowe firmy V&H typ HV.oraz łazienkowe grzejniki stalowe drabinkowe typu CosmoART. Podłączenie przewodów do grzejników HV z głowicami termostatycznymi Danfoss typ RTS-R Everis 4240 od dołu poprzez zawory odcinające proste firmy Danfoss typ RLV-KS 15. Podłączenie grzejników łazienkowych od dołu poprzez zawory grzejnikowe RTD-N z głowicami termostatycznymi RTS Everis 4230, i na powrocie RLV. Odpowietrzenie instalacji c.o. poprzez zamontowane na końcówkach pionów automatycznych zaworów odpowietrzających na piony Dn15, oraz przy każdym grzejniku zamontowany jest fabrycznie odpowietrznik ręczny. Regulację instalacji centralnego ogrzewania przeprowadzono przy zastosowaniu nastaw wstępnych grzejnikowych wkładek zaworowych. Drugi stopień regulacji nastąpi poprzez ustawienie głowicy termostatycznej na żądaną przez użytkownika temperaturę, określoną w niniejszym projekcie Instalacja grzejników powinna umożliwiać utrzymanie czystości grzejnika, ściany i podłogi. Odpowietrzenie instalacji c.o. poprzez zamontowanie na końcówkach wszystkich pionów automatycznych zaworów odpowietrzających na piony, dodatkowo każdy grzejnik posiada firmowo zamontowany ręczny odpowietrznik PRZEWODY I ARMATURA - przewody instalacyjne z rur Uponor typ PEX-a,łączone przez złączki systemowe. - zawory odcinające kulowe gwintowane - automatyczne zawory odpowietrzające na piony Dn15 mm - grzejniki łazienkowe V&H typ CosmoART - zawór grzejnikowy Danfoss typu RTD-N prosty o śr.nom. 15 mm - głowice termostatyczne Danfoss RTS Everis 4230 z czujnikiem bezpiecznikiem mrozu - zawór powrotny odcinający Danfoss typu RLV prosty o śr.nom. 15 mm - grzejniki stalowe płytowe (bez konwektora) V&H typ HV - zawór odcinający Danfoss typu RLV-KS prosty 2-rurowy o śr.nom. 15 mm - głowice termostatyczne Danfoss RTS-R Everis 4240 z czujnikiem bezpiecznikiem mrozu - przy ngrzewnicy na zasilaniu zawory odcinające MSV-M firmy Danfoss na powrocie automatyczne zawory równoważące AB-QM firmy Danfoss z siłownikiem elektrycznym AMV (E) 110 NL - przed rozdzielaczami c.o. na zasilaniu pompa obiegowa Grundfos typ MAGNA F IZOLACJA TERMICZNA Przewody poziome instalacji c.o. prowadzić w 10 cm ocieplenia posadzki, przewody instalacji c.t. należy zaizolować termicznie kształtkami z polietylenu grubości odbiorowej 13 mm. 5 Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. zo.o. zabronione

Projektuje się instalacje c.o. wodno-pompową, z rozdziałem dolnym o parametrach wody grzejnej 85 / 70 o C. Rozprowadzenie przewodów poziomych w posadzce przyziemia ze spadkiem w kierunku rozdzielaczy.

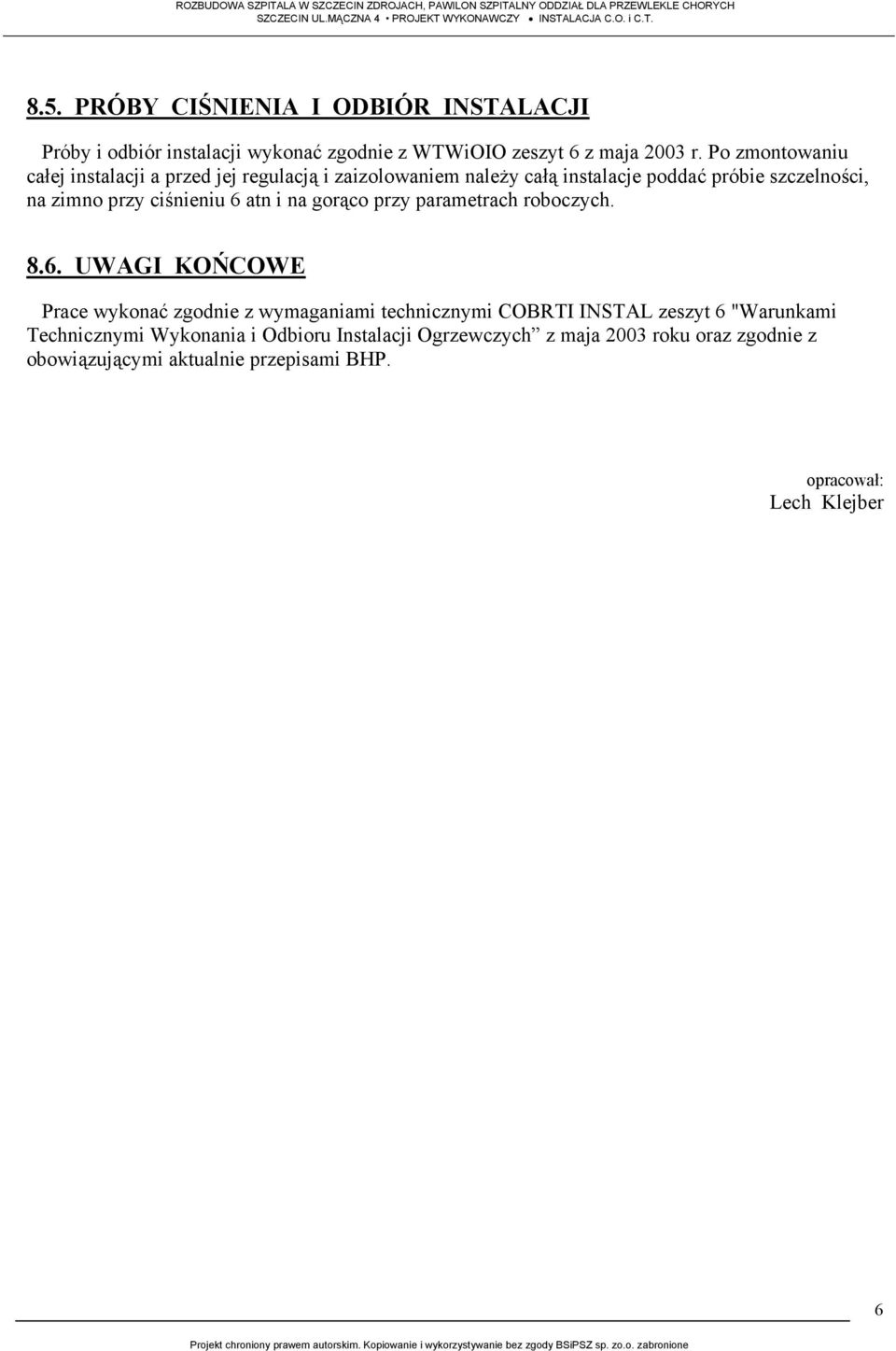

6 ROZBUDOWA SZPITALA W SZCZECIN ZDROJACH, PAWILON SZPITALNY ODDZIAŁ DLA PRZEWLEKLE CHORYCH SZCZECIN UL.MĄCZNA 4 PROJEKT WYKONAWCZY INSTALACJA C.O. i C.T PRÓBY CIŚNIENIA I ODBIÓR INSTALACJI Próby i odbiór instalacji wykonać zgodnie z WTWiOIO zeszyt 6 z maja 2003 r. Po zmontowaniu całej instalacji a przed jej regulacją i zaizolowaniem należy całą instalacje poddać próbie szczelności, na zimno przy ciśnieniu 6 atn i na gorąco przy parametrach roboczych UWAGI KOŃCOWE Prace wykonać zgodnie z wymaganiami technicznymi COBRTI INSTAL zeszyt 6 "Warunkami Technicznymi Wykonania i Odbioru Instalacji Ogrzewczych z maja 2003 roku oraz zgodnie z obowiązującymi aktualnie przepisami BHP. opracował: Lech Klejber 6 Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. zo.o. zabronione

Po zmontowaniu całej instalacji a przed jej regulacją i zaizolowaniem należy całą instalacje poddać próbie szczelności, na zimno przy ciśnieniu 6
