1 BIURO STUDIÓW I PROJEKTÓW SŁUŻBY ZDROWIA Spółka z o. o SZCZECIN UL. KAPITAŃSKA 3A Tel Fax e- mail bsipsz.szczecin@inetria.pl REMONT POMIESZCZEŃ W BUDYNKU PP - 1 Nazwa przedsięwzięcia - zadania inwestycyjnego Inwestor / Użytkownik Samodzielny Publiczny Szpital Kliniczny nr 1 Pomorskiej Akademii Medycznej Szczecin ul. Unii Lubelskiej 1 Obiekt PRZYCHODNIA PRZYKLINICZNA NR 1 Adres Szczecin, ul. Unii Lubelskiej 1 Nazwa opracowania branżowego PROJEKT REMONTU INSTALACJA WOD. KAN I C.W. Z E S P Ó Ł P R O J E K T O W Y Projektował: mgr inż. Bogdan Tołkacz 579/Sz/94 Opracował: Piotr Nowicki Sprawdził: mgr inż. Stanisław Klepacki 80/Sz/75 DATA I PODPIS r r r. Dokumentacja zawiera : opisów stron - 4 rysunków stron - 4 Numer projektu: Data Numer tomu : 09/Sz/2010 Szczecin, sierpień 2010 II/1. Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ Sp. z o. o. zabronione

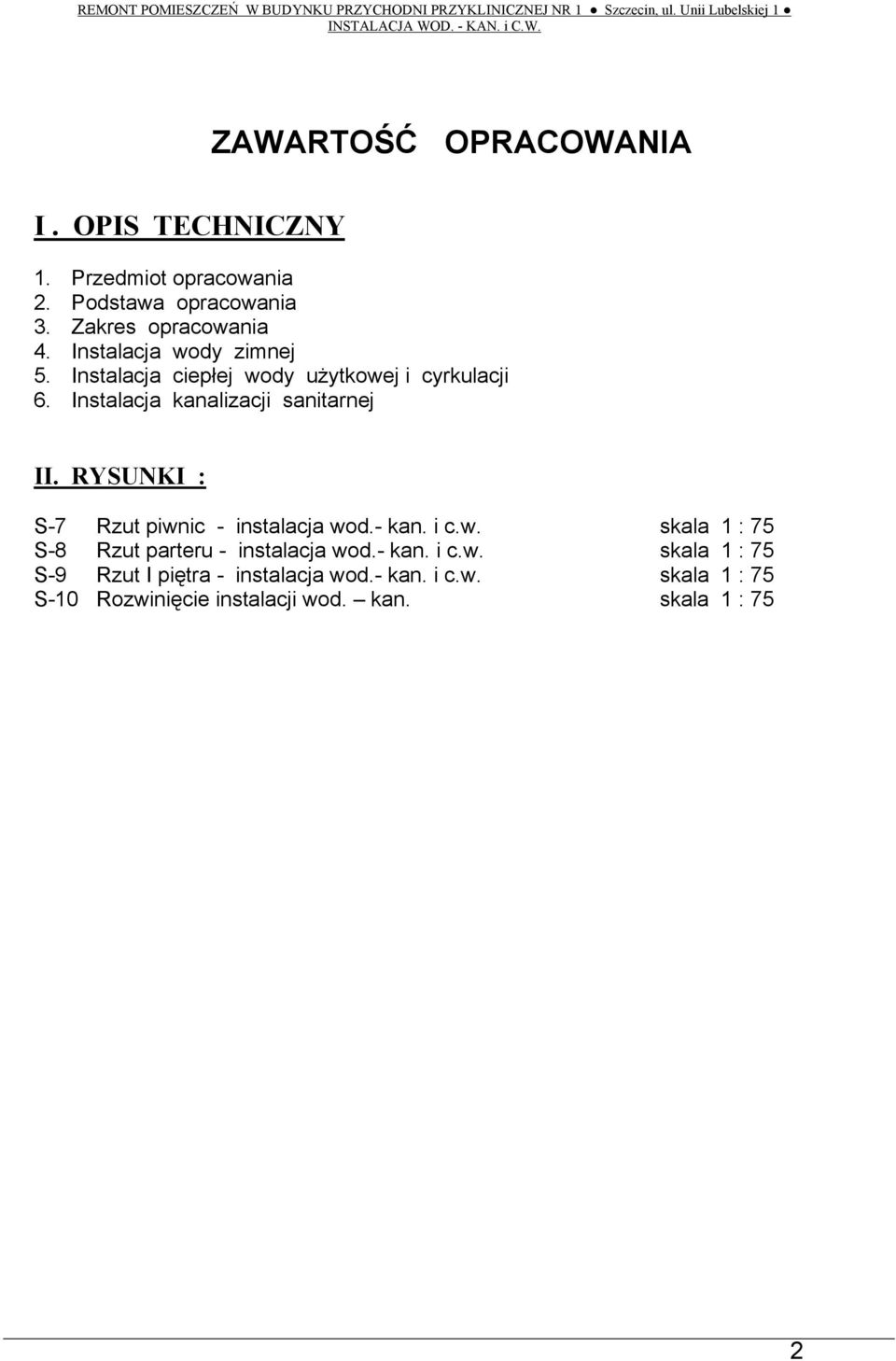

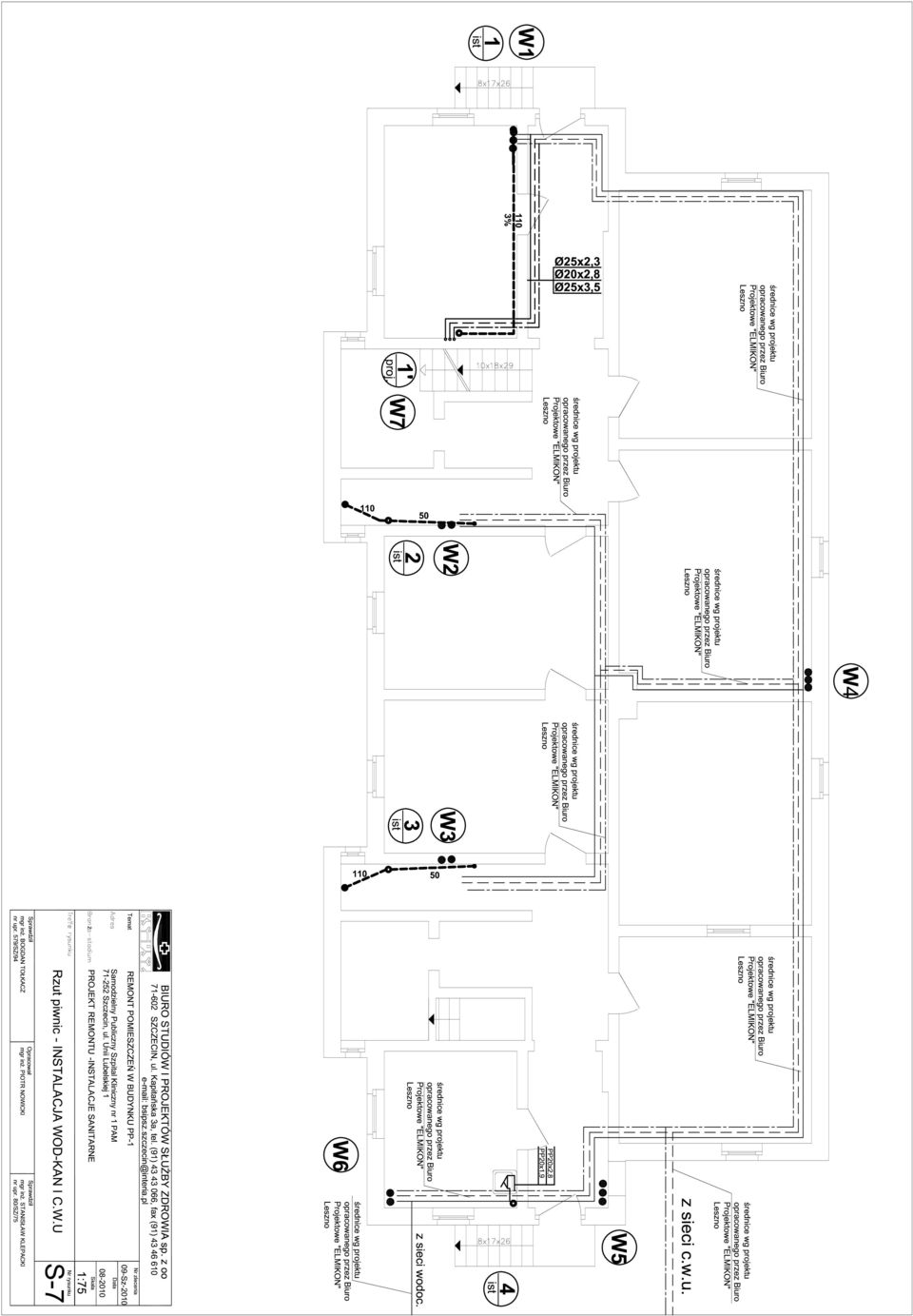

2 REMONT POMIESZCZEŃ W BUDYNKU PRZYCHODNI PRZYKLINICZNEJ NR 1 Szczecin, ul. Unii Lubelskiej 1 INSTALACJA WOD. - KAN. i C.W. ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY 1. Przedmiot opracowania 2. Podstawa opracowania 3. Zakres opracowania 4. Instalacja wody zimnej 5. Instalacja ciepłej wody użytkowej i cyrkulacji 6. Instalacja kanalizacji sanitarnej II. RYSUNKI : S-7 Rzut piwnic - instalacja wod.- kan. i c.w. skala 1 : 75 S-8 Rzut parteru - instalacja wod.- kan. i c.w. skala 1 : 75 S-9 Rzut I piętra - instalacja wod.- kan. i c.w. skala 1 : 75 S-10 Rozwinięcie instalacji wod. kan. skala 1 : 75 2

3 REMONT POMIESZCZEŃ W BUDYNKU PRZYCHODNI PRZYKLINICZNEJ NR 1 Szczecin, ul. Unii Lubelskiej 1 INSTALACJA WOD. - KAN. i C.W. 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt remontu wewnętrznej instalacji wod. kan. i cw. w Przychodni Przyklinicznej nr 1 pomieszczenia biurowe ; Samodzielny Publiczny Szpital Kliniczny nr 1 Pomorskiej Akademii Medycznej ; Szczecin ul. Unii Lubelskiej PODSTAWA OPRACOWANIA. Umowa nr 09/Sz/2010. Projekt instalacji sanitarnych budynku PP-1 opracowany w marcu 2008 roku przez Biuro Projektowe ELMIKON Leszno ul. Gen. Sikorskiego 28/5. Uzgodnienia międzybranżowe. Rozporządzenie Ministra Infrastruktury z w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Tekst jednolity Dz.U. 75 z poz. 690 z późniejszymi zmianami. Aktualne normy i zarządzenia. Inwentaryzacja instalacji sanitarnych do celów projektowania. Uzgodnienia z nadzorem Inwestorskim Szpitala. 3. ZAKRES OPRACOWANIA Opracowanie obejmuje projekt remontu wewnętrznych instalacji wody zimnej, ciepłej wody użytkowej i kanalizacji sanitarnej dla potrzeb Budynku Przychodni Przyklinicznej nr 1 pomieszczenia biurowe SPSK-1 w Szczecinie. W projekcie przewidziano wymianę instalacji wod. kan. i c.w. w zakresie określonym przez inwestora (parteru i 1 piętra), pozostałą część instalacji wod. kan. i c.w. budynku (piwnica i poddasze) należy wykonać zgodnie z projektem instalacji wod. kan. i c.w. budynku PP-1 opracowany w marcu 2008 roku przez Biuro Projektowe ELMIKON Leszno ul. Gen. Sikorskiego 28/5. 4. INSTALACJA WODY ZIMNEJ Źródłem wody zimnej dla potrzeb gospodarczych będzie wewnętrzna instalacja wody zimnej zaprojektowana wg opracowania wymienionego w punkcie 2 Projekt remontu instalacji wod. kan. i c.w. budynku Specjalistycznej Przychodni Przyklinicznej SPSK 1 w Szczecinie przy ul. Unii Lubelskiej 1 Podejścia do punktów czerpalnych należy wykonać w płytkich bruzdach pionowych i poziomych pod tynkiem w ścianach. Trasy projektowanych rurociągów przedstawiono na rys. nr S-7,S-8 oraz S-9. Na odgałęzieniach od pionów do punktów poboru wody należy zainstalować zawory odcinające lub zawory kulowe. W miejscu przejścia przewodów przez przegrody budowlane należy założyć tuleje. Przewody wody zimnej projektuje się z rur z PP PN 10 oraz PP PN 16. Połączenie rur przez zgrzewanie. 3

4 REMONT POMIESZCZEŃ W BUDYNKU PRZYCHODNI PRZYKLINICZNEJ NR 1 Szczecin, ul. Unii Lubelskiej 1 INSTALACJA WOD. - KAN. i C.W. Rury użyte do wykonania instalacji wody zimnej muszą posiadać atest na wodę pitną. Montaż rurociągów ( rozstaw podpór przesuwnych, połączenia rurociągów ) należy wykonać zgodnie z wymaganiami konkretnego producenta rur. Nowe poziomy i rozprowadzenie pod stropem kondygnacji piwnic należy zaizolować zgodnie z projektem instalacji sanitarnych budynku PP-1 opracowanym w marcu 2008 roku przez Biuro Projektowe ELMIKON Leszno ul. Gen. Sikorskiego 28/5. 5. INSTALACJA CIEPŁEJ WODY UŻYTKOWEJ I CYRKULACJI Źródłem ciepłej wody użytkowej będzie wewnętrzna instalacja ciepłej wody zaprojektowana wg opracowania wymienionego w punkcie 2 Projekt remontu instalacji wod. kan. i c.w. budynku Specjalistycznej Przychodni Przyklinicznej SPSK 1 w Szczecinie przy ul. Unii Lubelskiej 1 Podejścia do punktów czerpalnych należy wykonać w płytkich bruzdach pionowych i poziomych pod tynkiem w ścianach. Rurociągi przed zatynkowaniem należy owinąć tekturą falistą lub innym materiałem oddzielającym rury od tynku np. cienkie rurki z karbowanego plastiku. Trasy projektowanych rurociągów przedstawiono na rys. nr S-7,S-8 oraz S-9. Na odgałęzieniach od pionów do punktów poboru wody należy zainstalować zawory odcinające lub zawory kulowe. W miejscu przejścia przewodów przez przegrody budowlane należy założyć tuleje. Przebicia między stropem piwnicy a parterem należy uszczelnić masami ppoż. Przewody wody ciepłej projektuje się z rur z PP PN 16 oraz PP PN 10. Połączenie rur przez zgrzewanie. Rury użyte do wykonania instalacji ciepłej wody użytkowej muszą posiadać atest na wodę pitną. Montaż rurociągów ( rozstaw podpór przesuwnych, połączenia rurociągów ) należy wykonać zgodnie z wymaganiami konkretnego producenta rur. 6. INSTALACJA KANALIZACJI SANITARNEJ Instalacja kanalizacji sanitarnej odprowadzać będzie ścieki sanitarne z projektowanych przyborów do remontowanej kanalizacji sanitarnej wewnętrznej w budynku. Dla potrzeb projektowanych pomieszczeń przewiduje się wykorzystać istniejące piony. Doprojektowano nowy pion kanalizacji sanitarnej oznaczony numerem 1 który jest podłączony pod stropem piwnicy do istniejącego pionu nr 1. Instalację kanalizacji sanitarnej zaprojektowano w całości z rur PCV. Całą instalację kanalizacyjną należy obudować. Odpowietrzenie i napowietrzenie instalacji kanalizacyjnej odbywać się będzie przez rury wentylacyjne wyprowadzone nad dach budynku. Sposób prowadzenia przewodów i trasy przedstawiono na rysunkach. Przebicia pomiędzy stropem piwnicy a parterem należy uszczelnić masami ppoż. opracował: mgr inż. Piotr Nowicki 4
