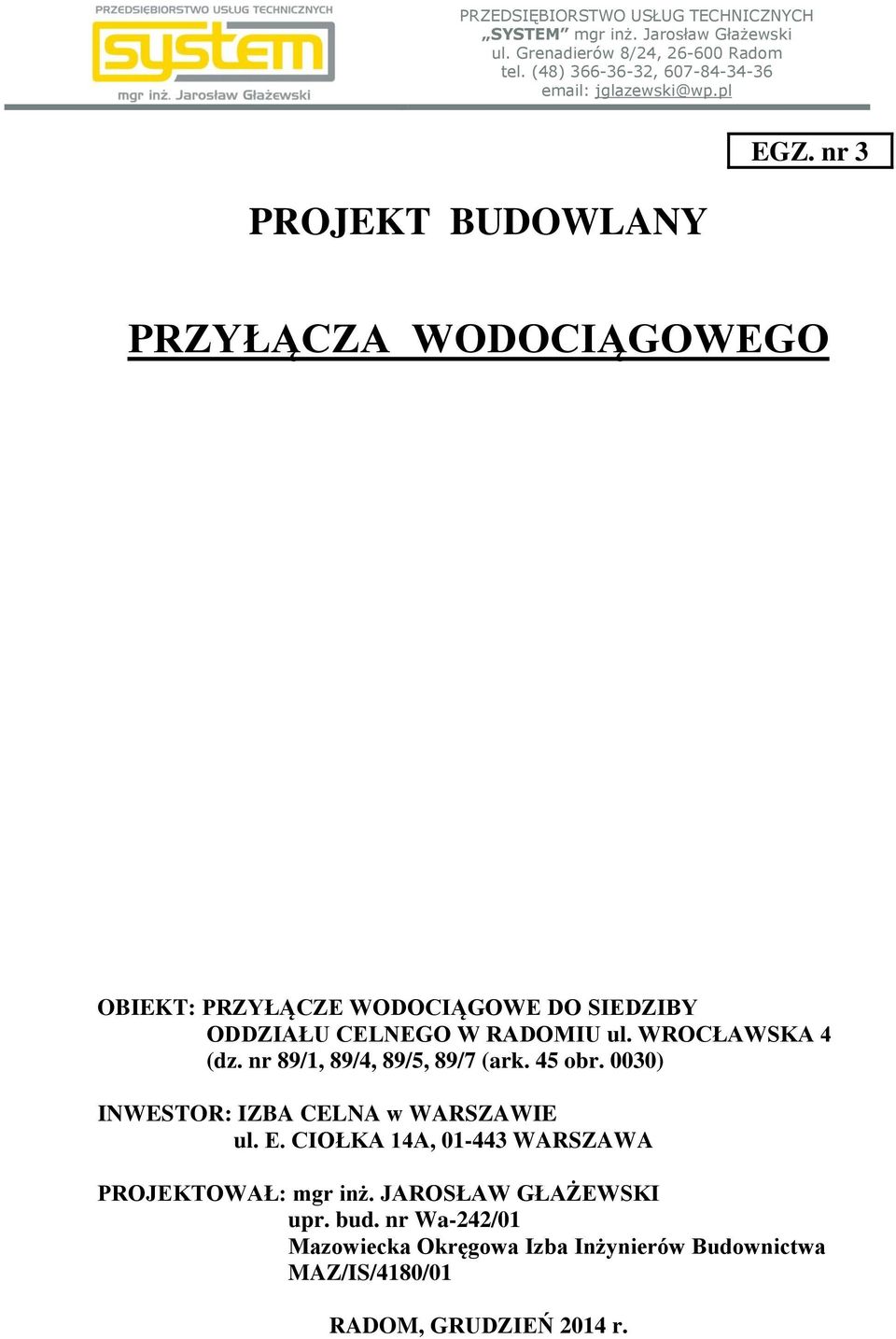

1 PRZEDSIĘBIORSTWO USŁUG TECHNICZNYCH SYSTEM mgr inż. Jarosław Głażewski ul. Grenadierów 8/24, Radom tel. (48) , PROJEKT BUDOWLANY EGZ. nr 3 PRZYŁĄCZA WODOCIĄGOWEGO OBIEKT: PRZYŁĄCZE WODOCIĄGOWE DO SIEDZIBY ODDZIAŁU CELNEGO W RADOMIU ul. WROCŁAWSKA 4 (dz. nr 89/1, 89/4, 89/5, 89/7 (ark. 45 obr. 0030) INWESTOR: IZBA CELNA w WARSZAWIE ul. E. CIOŁKA 14A, WARSZAWA PROJEKTOWAŁ: mgr inż. JAROSŁAW GŁAŻEWSKI upr. bud. nr Wa-242/01 Mazowiecka Okręgowa Izba Inżynierów Budownictwa MAZ/IS/4180/01 RADOM, GRUDZIEŃ 2014 r.

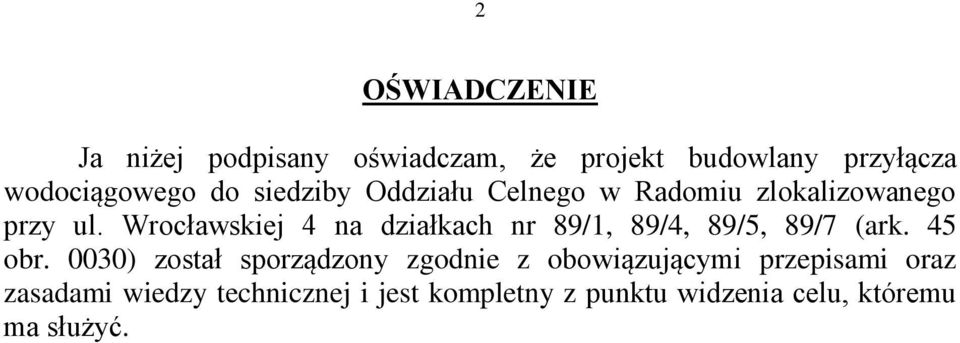

2 2 OŚWIADCZENIE Ja niżej podpisany oświadczam, że projekt budowlany przyłącza wodociągowego do siedziby Oddziału Celnego w Radomiu zlokalizowanego przy ul. Wrocławskiej 4 na działkach nr 89/1, 89/4, 89/5, 89/7 (ark. 45 obr. 0030) został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma służyć.

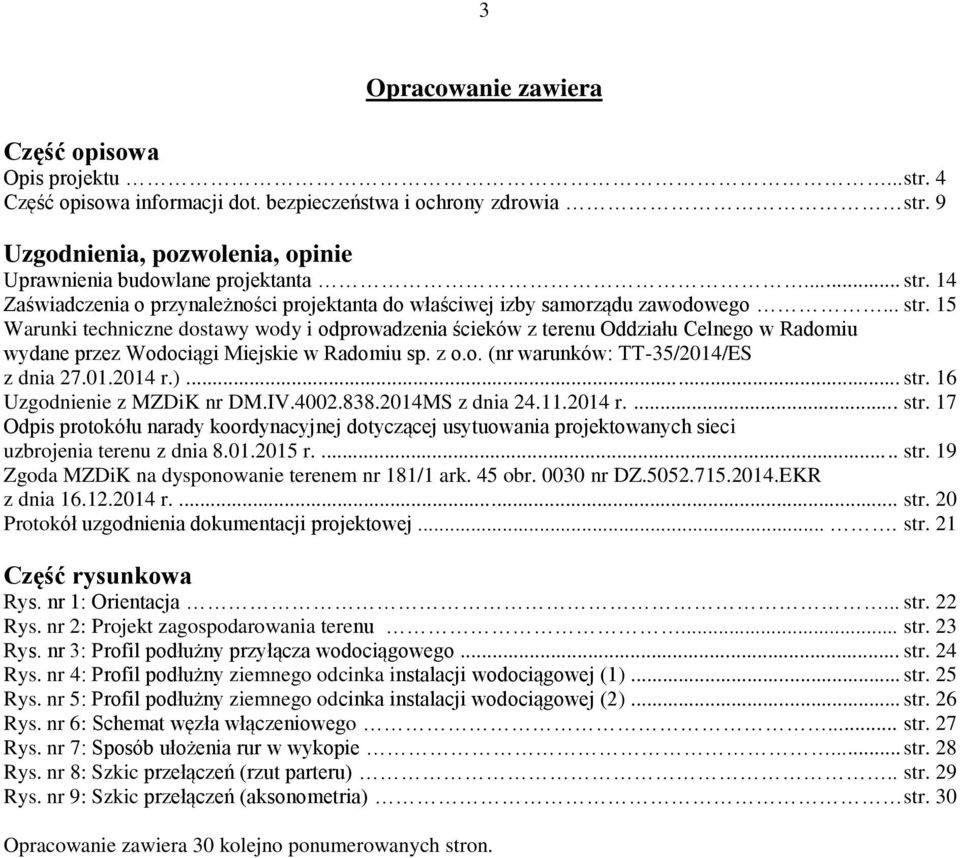

3 3 Opracowanie zawiera Część opisowa Opis projektu...str. 4 Część opisowa informacji dot. bezpieczeństwa i ochrony zdrowia str. 9 Uzgodnienia, pozwolenia, opinie Uprawnienia budowlane projektanta... str. 14 Zaświadczenia o przynależności projektanta do właściwej izby samorządu zawodowego... str. 15 Warunki techniczne dostawy wody i odprowadzenia ścieków z terenu Oddziału Celnego w Radomiu wydane przez Wodociągi Miejskie w Radomiu sp. z o.o. (nr warunków: TT-35/2014/ES z dnia r.)... str. 16 Uzgodnienie z MZDiK nr DM.IV MS z dnia r.... str. 17 Odpis protokółu narady koordynacyjnej dotyczącej usytuowania projektowanych sieci uzbrojenia terenu z dnia r.... str. 19 Zgoda MZDiK na dysponowanie terenem nr 181/1 ark. 45 obr nr DZ EKR z dnia r.... str. 20 Protokół uzgodnienia dokumentacji projektowej.... str. 21 Część rysunkowa Rys. nr 1: Orientacja... str. 22 Rys. nr 2: Projekt zagospodarowania terenu... str. 23 Rys. nr 3: Profil podłużny przyłącza wodociągowego... str. 24 Rys. nr 4: Profil podłużny ziemnego odcinka instalacji wodociągowej (1)... str. 25 Rys. nr 5: Profil podłużny ziemnego odcinka instalacji wodociągowej (2)... str. 26 Rys. nr 6: Schemat węzła włączeniowego... str. 27 Rys. nr 7: Sposób ułożenia rur w wykopie... str. 28 Rys. nr 8: Szkic przełączeń (rzut parteru).. str. 29 Rys. nr 9: Szkic przełączeń (aksonometria) str. 30 Opracowanie zawiera 30 kolejno ponumerowanych stron.

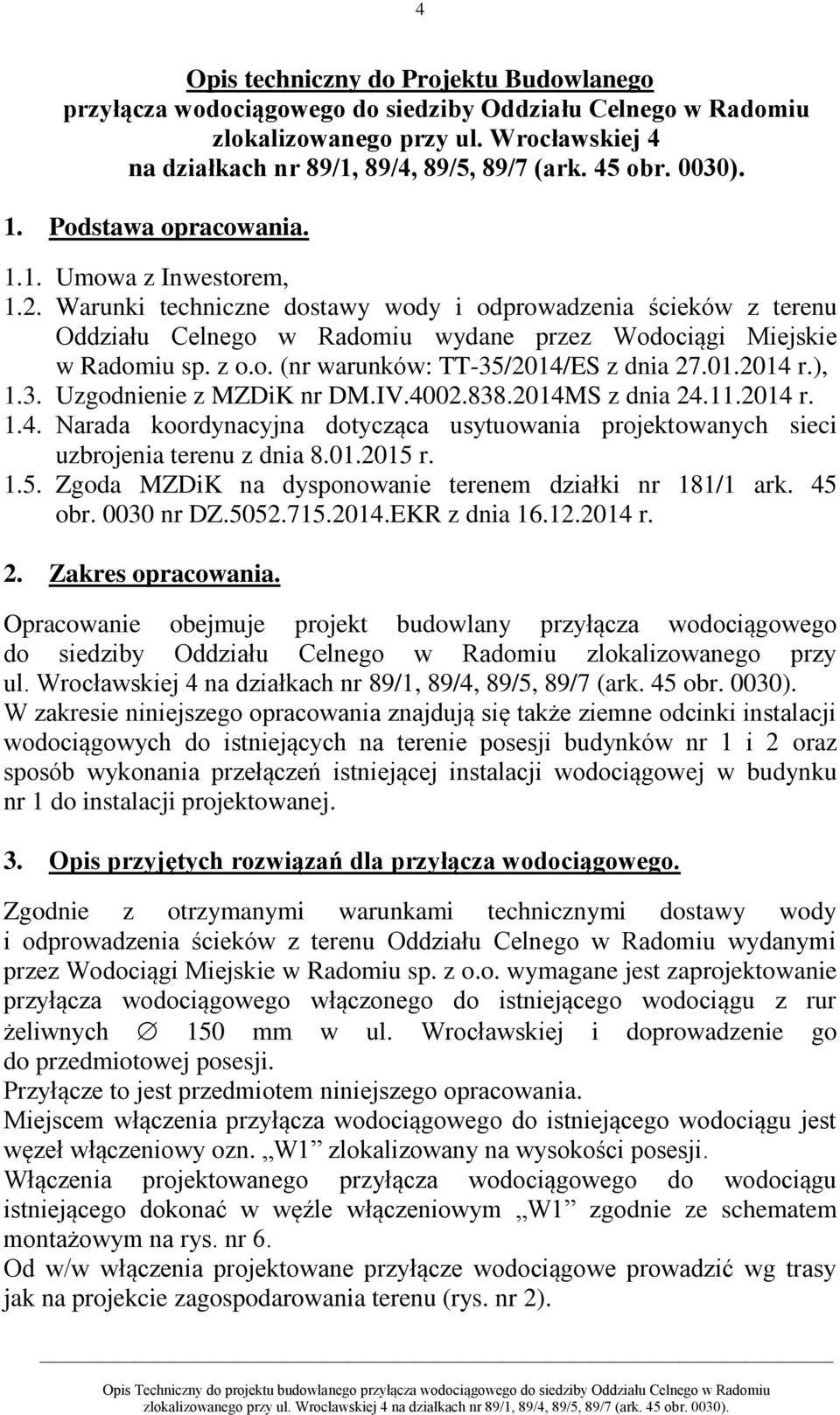

4 4 Opis techniczny do Projektu Budowlanego przyłącza wodociągowego do siedziby Oddziału Celnego w Radomiu zlokalizowanego przy ul. Wrocławskiej 4 1. Podstawa opracowania Umowa z Inwestorem, 1.2. Warunki techniczne dostawy wody i odprowadzenia ścieków z terenu Oddziału Celnego w Radomiu wydane przez Wodociągi Miejskie w Radomiu sp. z o.o. (nr warunków: TT-35/2014/ES z dnia r.), 1.3. Uzgodnienie z MZDiK nr DM.IV MS z dnia r Narada koordynacyjna dotycząca usytuowania projektowanych sieci uzbrojenia terenu z dnia r Zgoda MZDiK na dysponowanie terenem działki nr 181/1 ark. 45 obr nr DZ EKR z dnia r. 2. Zakres opracowania. Opracowanie obejmuje projekt budowlany przyłącza wodociągowego do siedziby Oddziału Celnego w Radomiu zlokalizowanego przy ul. Wrocławskiej 4 W zakresie niniejszego opracowania znajdują się także ziemne odcinki instalacji wodociągowych do istniejących na terenie posesji budynków nr 1 i 2 oraz sposób wykonania przełączeń istniejącej instalacji wodociągowej w budynku nr 1 do instalacji projektowanej. 3. Opis przyjętych rozwiązań dla przyłącza wodociągowego. Zgodnie z otrzymanymi warunkami technicznymi dostawy wody i odprowadzenia ścieków z terenu Oddziału Celnego w Radomiu wydanymi przez Wodociągi Miejskie w Radomiu sp. z o.o. wymagane jest zaprojektowanie przyłącza wodociągowego włączonego do istniejącego wodociągu z rur żeliwnych 150 mm w ul. Wrocławskiej i doprowadzenie go do przedmiotowej posesji. Przyłącze to jest przedmiotem niniejszego opracowania. Miejscem włączenia przyłącza wodociągowego do istniejącego wodociągu jest węzeł włączeniowy ozn. W1 zlokalizowany na wysokości posesji. Włączenia projektowanego przyłącza wodociągowego do wodociągu istniejącego dokonać w węźle włączeniowym W1 zgodnie ze schematem montażowym na rys. nr 6. Od w/w włączenia projektowane przyłącze wodociągowe prowadzić wg trasy jak na projekcie zagospodarowania terenu (rys. nr 2). Opis Techniczny do projektu budowlanego przyłącza wodociągowego do siedziby Oddziału Celnego w Radomiu zlokalizowanego przy ul. Wrocławskiej 4

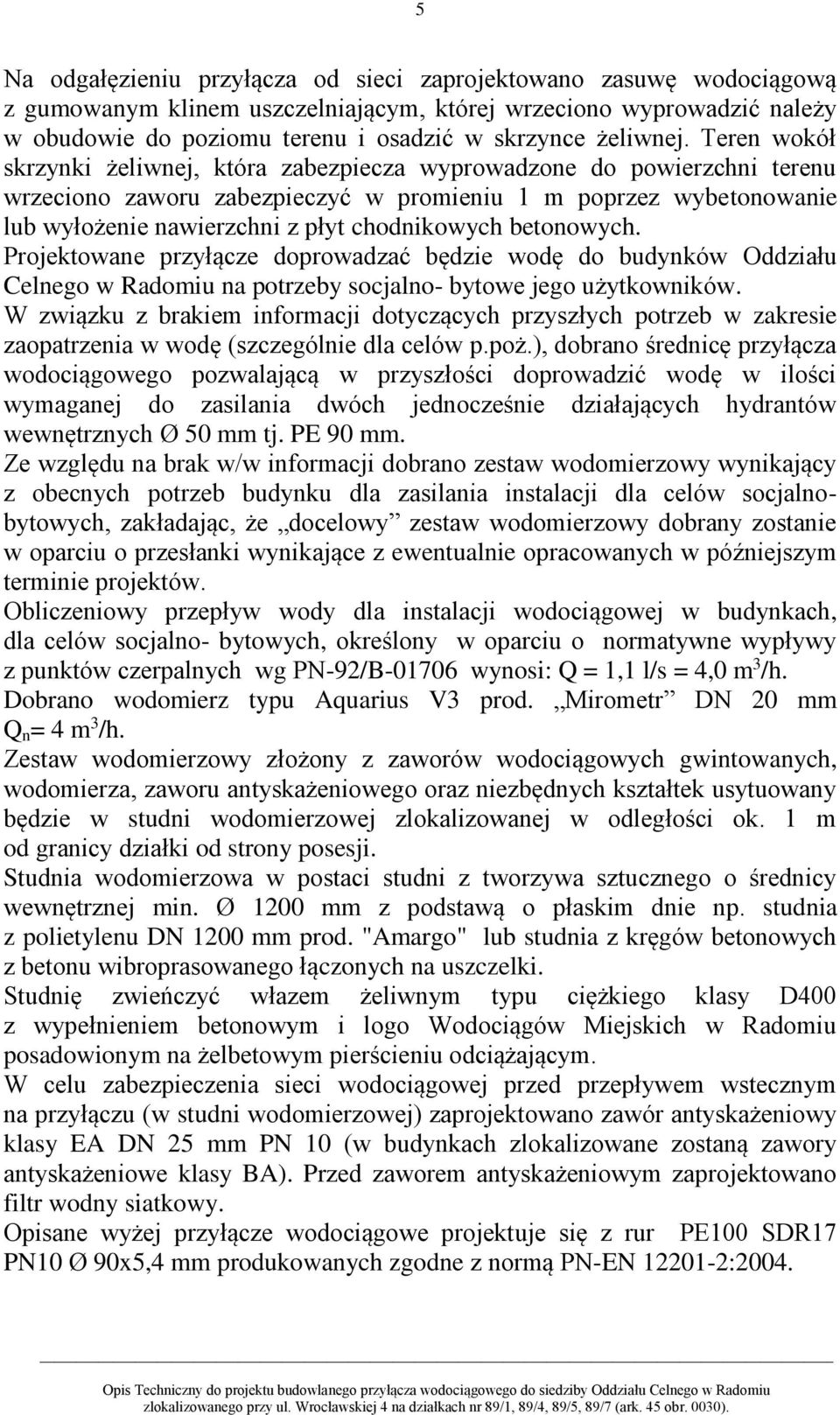

5 5 Na odgałęzieniu przyłącza od sieci zaprojektowano zasuwę wodociągową z gumowanym klinem uszczelniającym, której wrzeciono wyprowadzić należy w obudowie do poziomu terenu i osadzić w skrzynce żeliwnej. Teren wokół skrzynki żeliwnej, która zabezpiecza wyprowadzone do powierzchni terenu wrzeciono zaworu zabezpieczyć w promieniu 1 m poprzez wybetonowanie lub wyłożenie nawierzchni z płyt chodnikowych betonowych. Projektowane przyłącze doprowadzać będzie wodę do budynków Oddziału Celnego w Radomiu na potrzeby socjalno- bytowe jego użytkowników. W związku z brakiem informacji dotyczących przyszłych potrzeb w zakresie zaopatrzenia w wodę (szczególnie dla celów p.poż.), dobrano średnicę przyłącza wodociągowego pozwalającą w przyszłości doprowadzić wodę w ilości wymaganej do zasilania dwóch jednocześnie działających hydrantów wewnętrznych Ø 50 mm tj. PE 90 mm. Ze względu na brak w/w informacji dobrano zestaw wodomierzowy wynikający z obecnych potrzeb budynku dla zasilania instalacji dla celów socjalnobytowych, zakładając, że docelowy zestaw wodomierzowy dobrany zostanie w oparciu o przesłanki wynikające z ewentualnie opracowanych w późniejszym terminie projektów. Obliczeniowy przepływ wody dla instalacji wodociągowej w budynkach, dla celów socjalno- bytowych, określony w oparciu o normatywne wypływy z punktów czerpalnych wg PN-92/B wynosi: Q = 1,1 l/s = 4,0 m 3 /h. Dobrano wodomierz typu Aquarius V3 prod. Mirometr DN 20 mm Q n = 4 m 3 /h. Zestaw wodomierzowy złożony z zaworów wodociągowych gwintowanych, wodomierza, zaworu antyskażeniowego oraz niezbędnych kształtek usytuowany będzie w studni wodomierzowej zlokalizowanej w odległości ok. 1 m od granicy działki od strony posesji. Studnia wodomierzowa w postaci studni z tworzywa sztucznego o średnicy wewnętrznej min. Ø 1200 mm z podstawą o płaskim dnie np. studnia z polietylenu DN 1200 mm prod. "Amargo" lub studnia z kręgów betonowych z betonu wibroprasowanego łączonych na uszczelki. Studnię zwieńczyć włazem żeliwnym typu ciężkiego klasy D400 z wypełnieniem betonowym i logo Wodociągów Miejskich w Radomiu posadowionym na żelbetowym pierścieniu odciążającym. W celu zabezpieczenia sieci wodociągowej przed przepływem wstecznym na przyłączu (w studni wodomierzowej) zaprojektowano zawór antyskażeniowy klasy EA DN 25 mm PN 10 (w budynkach zlokalizowane zostaną zawory antyskażeniowe klasy BA). Przed zaworem antyskażeniowym zaprojektowano filtr wodny siatkowy. Opisane wyżej przyłącze wodociągowe projektuje się z rur PE100 SDR17 PN10 Ø 90x5,4 mm produkowanych zgodne z normą PN-EN :2004. Opis Techniczny do projektu budowlanego przyłącza wodociągowego do siedziby Oddziału Celnego w Radomiu zlokalizowanego przy ul. Wrocławskiej 4

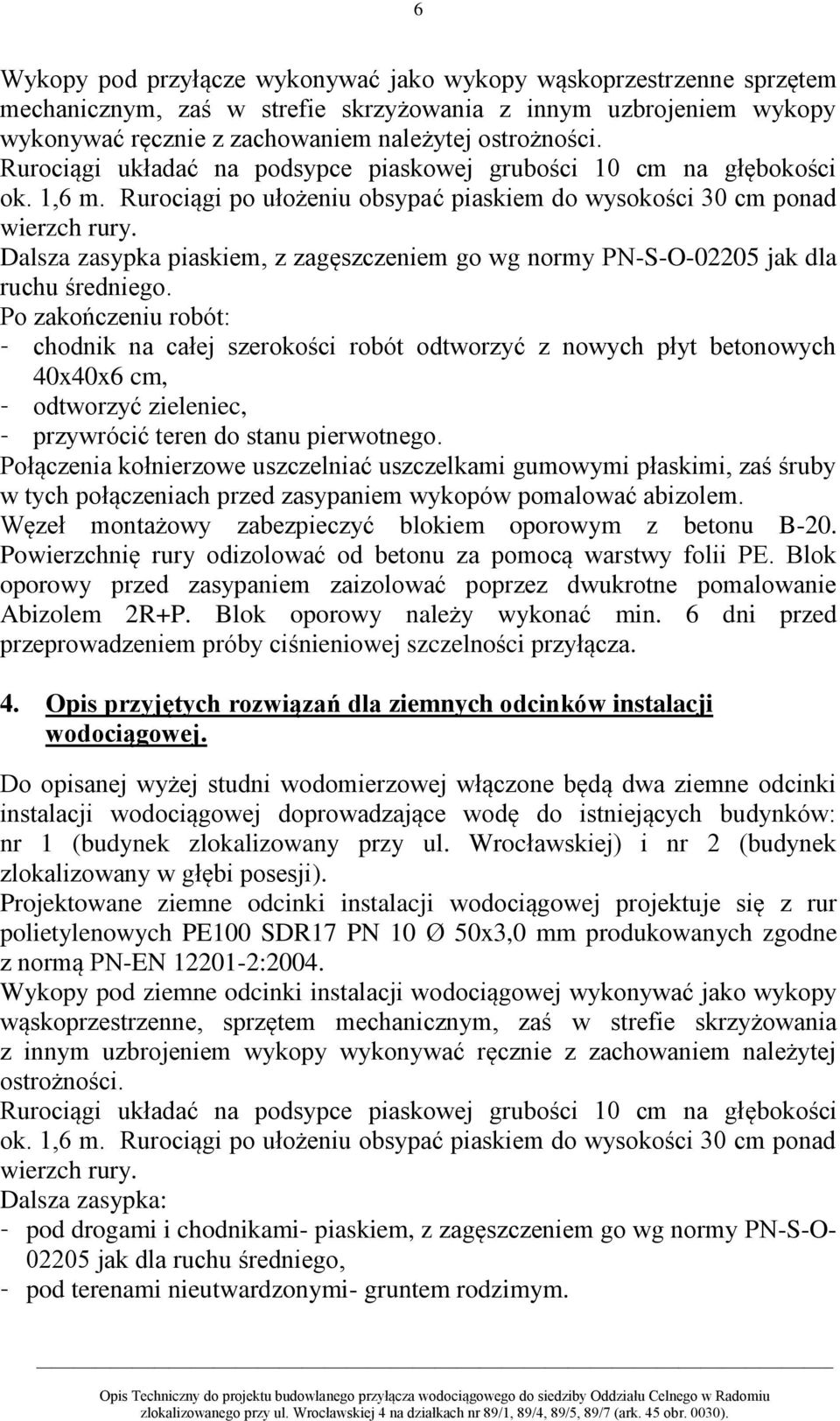

6 6 Wykopy pod przyłącze wykonywać jako wykopy wąskoprzestrzenne sprzętem mechanicznym, zaś w strefie skrzyżowania z innym uzbrojeniem wykopy wykonywać ręcznie z zachowaniem należytej ostrożności. Rurociągi układać na podsypce piaskowej grubości 10 cm na głębokości ok. 1,6 m. Rurociągi po ułożeniu obsypać piaskiem do wysokości 30 cm ponad wierzch rury. Dalsza zasypka piaskiem, z zagęszczeniem go wg normy PN-S-O jak dla ruchu średniego. Po zakończeniu robót: chodnik na całej szerokości robót odtworzyć z nowych płyt betonowych 40x40x6 cm, odtworzyć zieleniec, przywrócić teren do stanu pierwotnego. Połączenia kołnierzowe uszczelniać uszczelkami gumowymi płaskimi, zaś śruby w tych połączeniach przed zasypaniem wykopów pomalować abizolem. Węzeł montażowy zabezpieczyć blokiem oporowym z betonu B-20. Powierzchnię rury odizolować od betonu za pomocą warstwy folii PE. Blok oporowy przed zasypaniem zaizolować poprzez dwukrotne pomalowanie Abizolem 2R+P. Blok oporowy należy wykonać min. 6 dni przed przeprowadzeniem próby ciśnieniowej szczelności przyłącza. 4. Opis przyjętych rozwiązań dla ziemnych odcinków instalacji wodociągowej. Do opisanej wyżej studni wodomierzowej włączone będą dwa ziemne odcinki instalacji wodociągowej doprowadzające wodę do istniejących budynków: nr 1 (budynek zlokalizowany przy ul. Wrocławskiej) i nr 2 (budynek zlokalizowany w głębi posesji). Projektowane ziemne odcinki instalacji wodociągowej projektuje się z rur polietylenowych PE100 SDR17 PN 10 Ø 50x3,0 mm produkowanych zgodne z normą PN-EN :2004. Wykopy pod ziemne odcinki instalacji wodociągowej wykonywać jako wykopy wąskoprzestrzenne, sprzętem mechanicznym, zaś w strefie skrzyżowania z innym uzbrojeniem wykopy wykonywać ręcznie z zachowaniem należytej ostrożności. Rurociągi układać na podsypce piaskowej grubości 10 cm na głębokości ok. 1,6 m. Rurociągi po ułożeniu obsypać piaskiem do wysokości 30 cm ponad wierzch rury. Dalsza zasypka: pod drogami i chodnikami- piaskiem, z zagęszczeniem go wg normy PN-S-O jak dla ruchu średniego, pod terenami nieutwardzonymi- gruntem rodzimym. Opis Techniczny do projektu budowlanego przyłącza wodociągowego do siedziby Oddziału Celnego w Radomiu zlokalizowanego przy ul. Wrocławskiej 4

7 7 Po zakończeniu robót: odtworzyć nawierzchnie asfaltowe jezdni, odtworzyć chodniki, odtworzyć zieleńce, przywrócić teren do stanu pierwotnego. Ziemne odcinki instalacji wodociągowych wprowadzić należy do budynków nr 1 i 2 i zasilić z nich istniejące w budynkach instalacje wodociągowe. W budynku nr 1 ziemny odcinek instalacji wodociągowej wprowadzić należy do pomieszczenia węzła ciepłowniczego, a następnie rozprowadzić po budynku projektowaną instalację wewnętrzną, w sposób uwidoczniony na szkicach rys. nr 8 i 9. Do projektowanej instalacji wodociągowej przełączyć fragmenty istniejącej instalacji wodociągowej zasilające pomieszczenia higienicznosanitarne należące do Oddziału Celnego zlokalizowane na parterze budynku nr 1 odcinając je od istniejącej instalacji. Wykonać to należy w taki sposób, aby z projektowanej instalacji wodociągowej zasilane były wyłącznie w/w pomieszczenia Oddziału Celnego oraz, aby pozostałe pomieszczenia (nie należące do Oddziału Celnego) zlokalizowane na parterze i piętrach budynku zasilane dotychczas z istniejącej instalacji były z niej zasilane w dalszym ciągu. 5. Uwagi końcowe. Próbę szczelności oraz całość robót wykonać zgodnie z: 1. Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75 z r. poz. 690), 2. Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano- Montażowych. Tom II Instalacje Sanitarne i Przemysłowe. 3. Wymaganiami Technicznymi COBRTI-INSTAL Zeszyt nr 3: Warunki Techniczne Wykonania i Odbioru Sieci Wodociągowych. Zalecane do stosowania przez Ministerstwo Infrastruktury wyd. Warszawa, wrzesień 2001 r. 4. Warunkami Technicznymi Wykonania i Odbioru Rurociągów z Tworzyw Sztucznych Polska Korporacja Techniki Sanitarnej, Grzewczej, Gazowej i Klimatyzacji. Warszawa 1994 r. 5. Wytycznymi producentów urządzeń i materiałów, Przed oddaniem do eksploatacji przyłącze wodociągowe oraz ziemne odcinki instalacji wodociągowej należy dokładnie przepłukać je czystą wodą, przy szybkości przepływu dostatecznej dla wypłukania wszystkich zanieczyszczeń mechanicznych. Przyłącze wodociągowe oraz ziemne odcinki instalacji wodociągowej w razie konieczności (negatywne wyniki badań bakteriologicznych) zdezynfekować. Po dezynfekcji rurociągów należy je ponownie dokładnie przepłukać bieżącą wodą. Opis Techniczny do projektu budowlanego przyłącza wodociągowego do siedziby Oddziału Celnego w Radomiu zlokalizowanego przy ul. Wrocławskiej 4

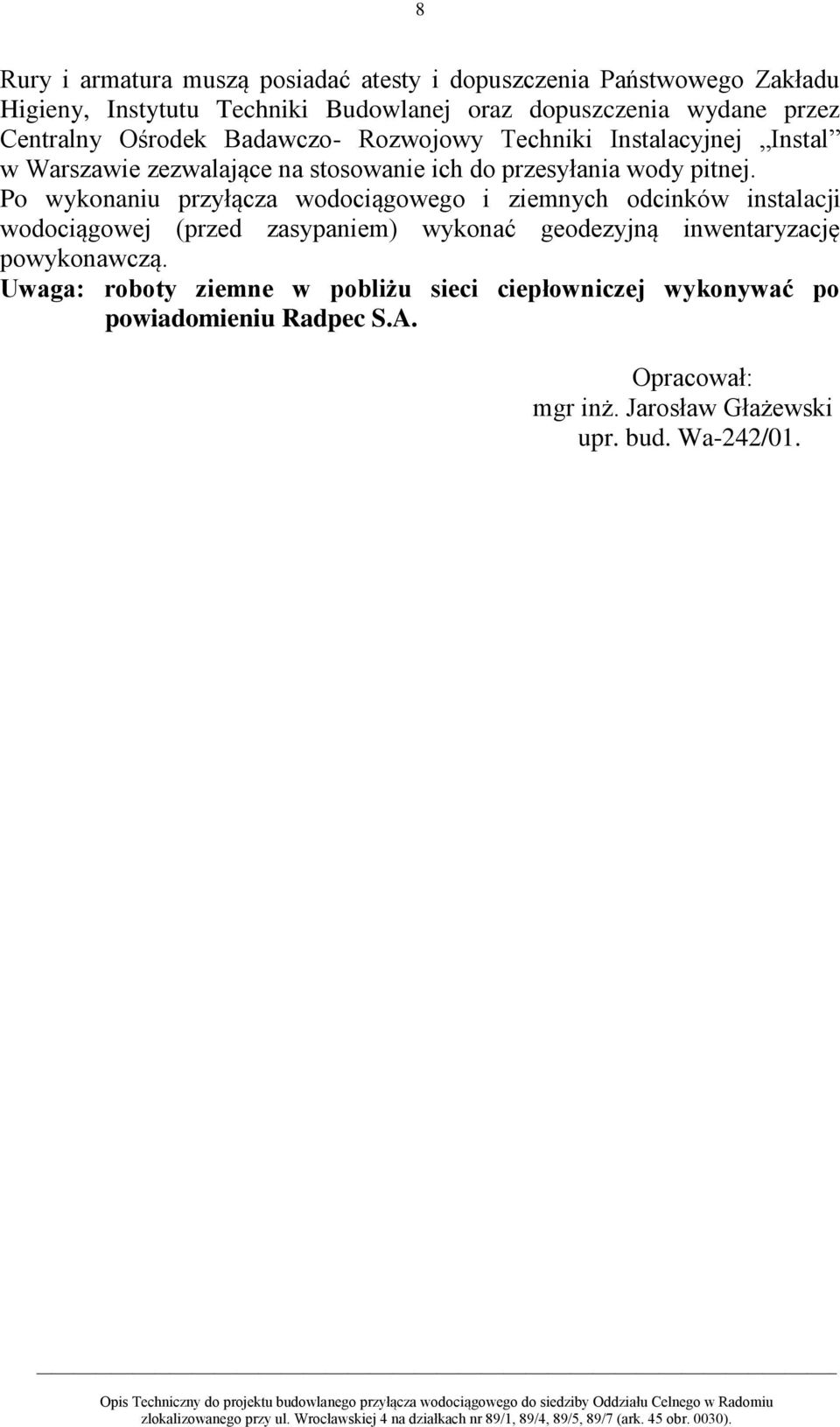

8 8 Rury i armatura muszą posiadać atesty i dopuszczenia Państwowego Zakładu Higieny, Instytutu Techniki Budowlanej oraz dopuszczenia wydane przez Centralny Ośrodek Badawczo- Rozwojowy Techniki Instalacyjnej Instal w Warszawie zezwalające na stosowanie ich do przesyłania wody pitnej. Po wykonaniu przyłącza wodociągowego i ziemnych odcinków instalacji wodociągowej (przed zasypaniem) wykonać geodezyjną inwentaryzację powykonawczą. Uwaga: roboty ziemne w pobliżu sieci ciepłowniczej wykonywać po powiadomieniu Radpec S.A. Opracował: mgr inż. Jarosław Głażewski upr. bud. Wa-242/01. Opis Techniczny do projektu budowlanego przyłącza wodociągowego do siedziby Oddziału Celnego w Radomiu zlokalizowanego przy ul. Wrocławskiej 4

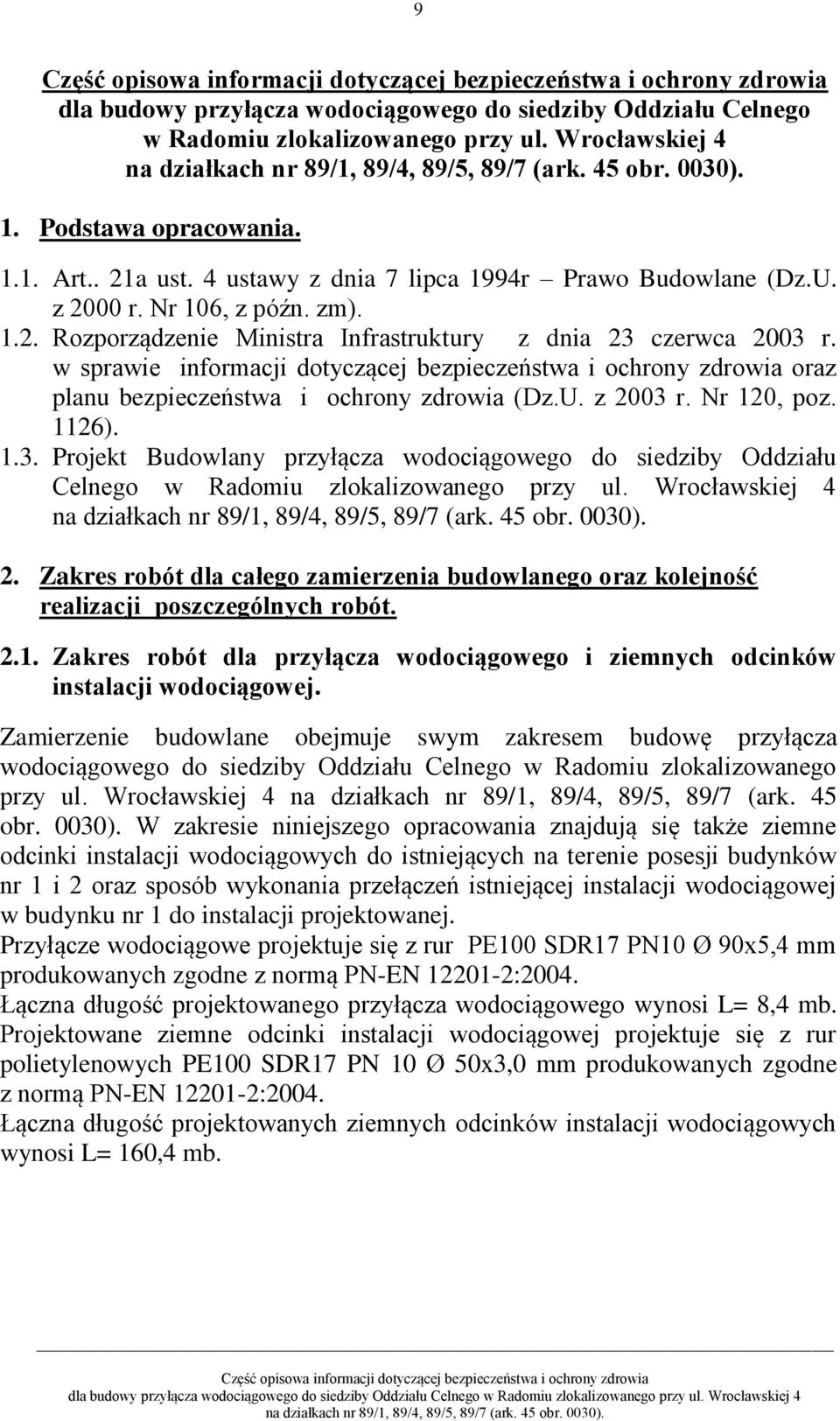

9 9 Część opisowa informacji dotyczącej bezpieczeństwa i ochrony zdrowia dla budowy przyłącza wodociągowego do siedziby Oddziału Celnego w Radomiu zlokalizowanego przy ul. Wrocławskiej 4 1. Podstawa opracowania Art.. 21a ust. 4 ustawy z dnia 7 lipca 1994r Prawo Budowlane (Dz.U. z 2000 r. Nr 106, z późn. zm) Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. z 2003 r. Nr 120, poz. 1126) Projekt Budowlany przyłącza wodociągowego do siedziby Oddziału Celnego w Radomiu zlokalizowanego przy ul. Wrocławskiej 4 2. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych robót Zakres robót dla przyłącza wodociągowego i ziemnych odcinków instalacji wodociągowej. Zamierzenie budowlane obejmuje swym zakresem budowę przyłącza wodociągowego do siedziby Oddziału Celnego w Radomiu zlokalizowanego przy ul. Wrocławskiej 4 na działkach nr 89/1, 89/4, 89/5, 89/7 (ark. 45 obr. 0030). W zakresie niniejszego opracowania znajdują się także ziemne odcinki instalacji wodociągowych do istniejących na terenie posesji budynków nr 1 i 2 oraz sposób wykonania przełączeń istniejącej instalacji wodociągowej w budynku nr 1 do instalacji projektowanej. Przyłącze wodociągowe projektuje się z rur PE100 SDR17 PN10 Ø 90x5,4 mm produkowanych zgodne z normą PN-EN :2004. Łączna długość projektowanego przyłącza wodociągowego wynosi L= 8,4 mb. Projektowane ziemne odcinki instalacji wodociągowej projektuje się z rur polietylenowych PE100 SDR17 PN 10 Ø 50x3,0 mm produkowanych zgodne z normą PN-EN :2004. Łączna długość projektowanych ziemnych odcinków instalacji wodociągowych wynosi L= 160,4 mb. Część opisowa informacji dotyczącej bezpieczeństwa i ochrony zdrowia dla budowy przyłącza wodociągowego do siedziby Oddziału Celnego w Radomiu zlokalizowanego przy ul. Wrocławskiej 4

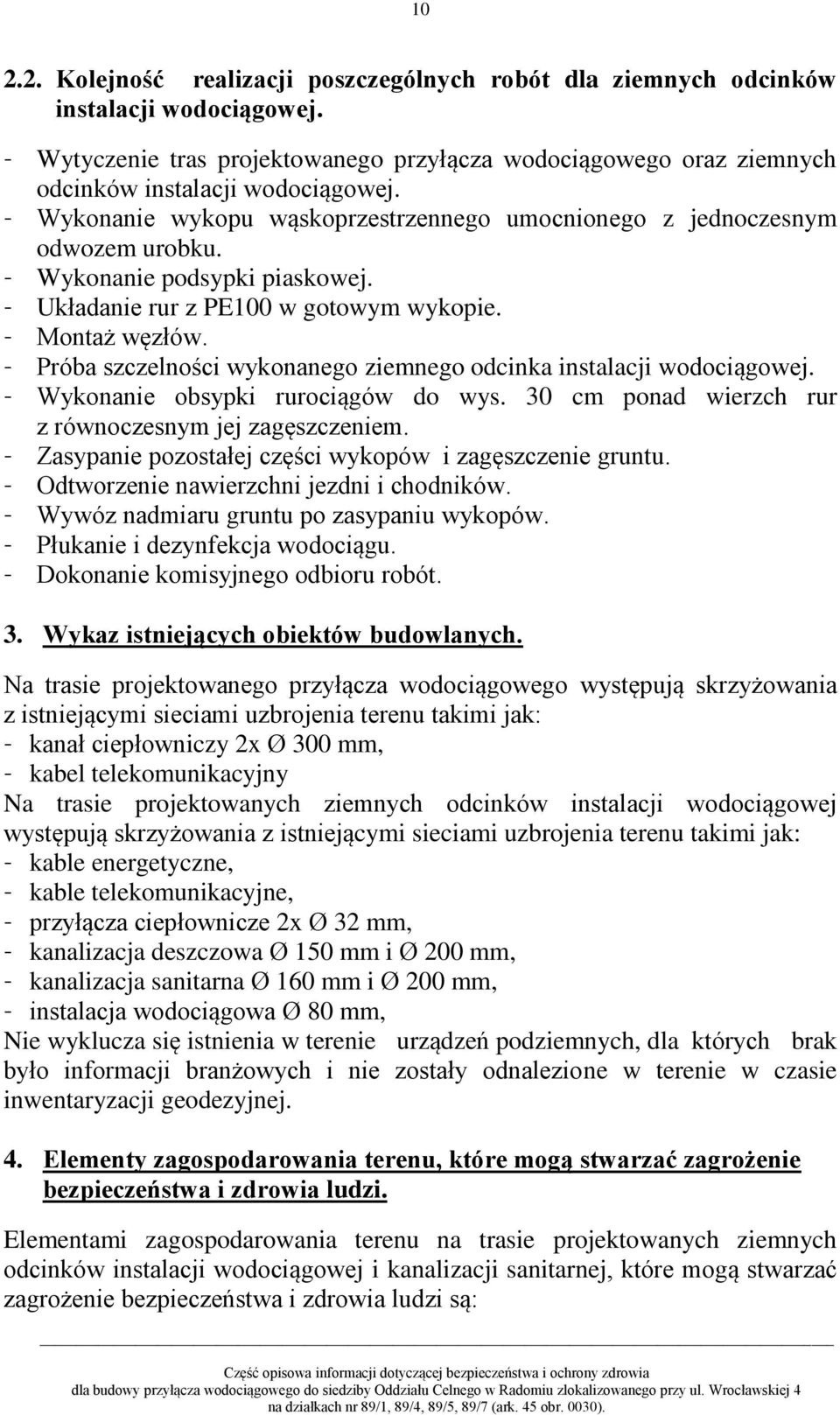

10 Kolejność realizacji poszczególnych robót dla ziemnych odcinków instalacji wodociągowej. Wytyczenie tras projektowanego przyłącza wodociągowego oraz ziemnych odcinków instalacji wodociągowej. Wykonanie wykopu wąskoprzestrzennego umocnionego z jednoczesnym odwozem urobku. Wykonanie podsypki piaskowej. Układanie rur z PE100 w gotowym wykopie. Montaż węzłów. Próba szczelności wykonanego ziemnego odcinka instalacji wodociągowej. Wykonanie obsypki rurociągów do wys. 30 cm ponad wierzch rur z równoczesnym jej zagęszczeniem. Zasypanie pozostałej części wykopów i zagęszczenie gruntu. Odtworzenie nawierzchni jezdni i chodników. Wywóz nadmiaru gruntu po zasypaniu wykopów. Płukanie i dezynfekcja wodociągu. Dokonanie komisyjnego odbioru robót. 3. Wykaz istniejących obiektów budowlanych. Na trasie projektowanego przyłącza wodociągowego występują skrzyżowania z istniejącymi sieciami uzbrojenia terenu takimi jak: kanał ciepłowniczy 2x Ø 300 mm, kabel telekomunikacyjny Na trasie projektowanych ziemnych odcinków instalacji wodociągowej występują skrzyżowania z istniejącymi sieciami uzbrojenia terenu takimi jak: kable energetyczne, kable telekomunikacyjne, przyłącza ciepłownicze 2x Ø 32 mm, kanalizacja deszczowa Ø 150 mm i Ø 200 mm, kanalizacja sanitarna Ø 160 mm i Ø 200 mm, instalacja wodociągowa Ø 80 mm, Nie wyklucza się istnienia w terenie urządzeń podziemnych, dla których brak było informacji branżowych i nie zostały odnalezione w terenie w czasie inwentaryzacji geodezyjnej. 4. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Elementami zagospodarowania terenu na trasie projektowanych ziemnych odcinków instalacji wodociągowej i kanalizacji sanitarnej, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi są: Część opisowa informacji dotyczącej bezpieczeństwa i ochrony zdrowia dla budowy przyłącza wodociągowego do siedziby Oddziału Celnego w Radomiu zlokalizowanego przy ul. Wrocławskiej 4

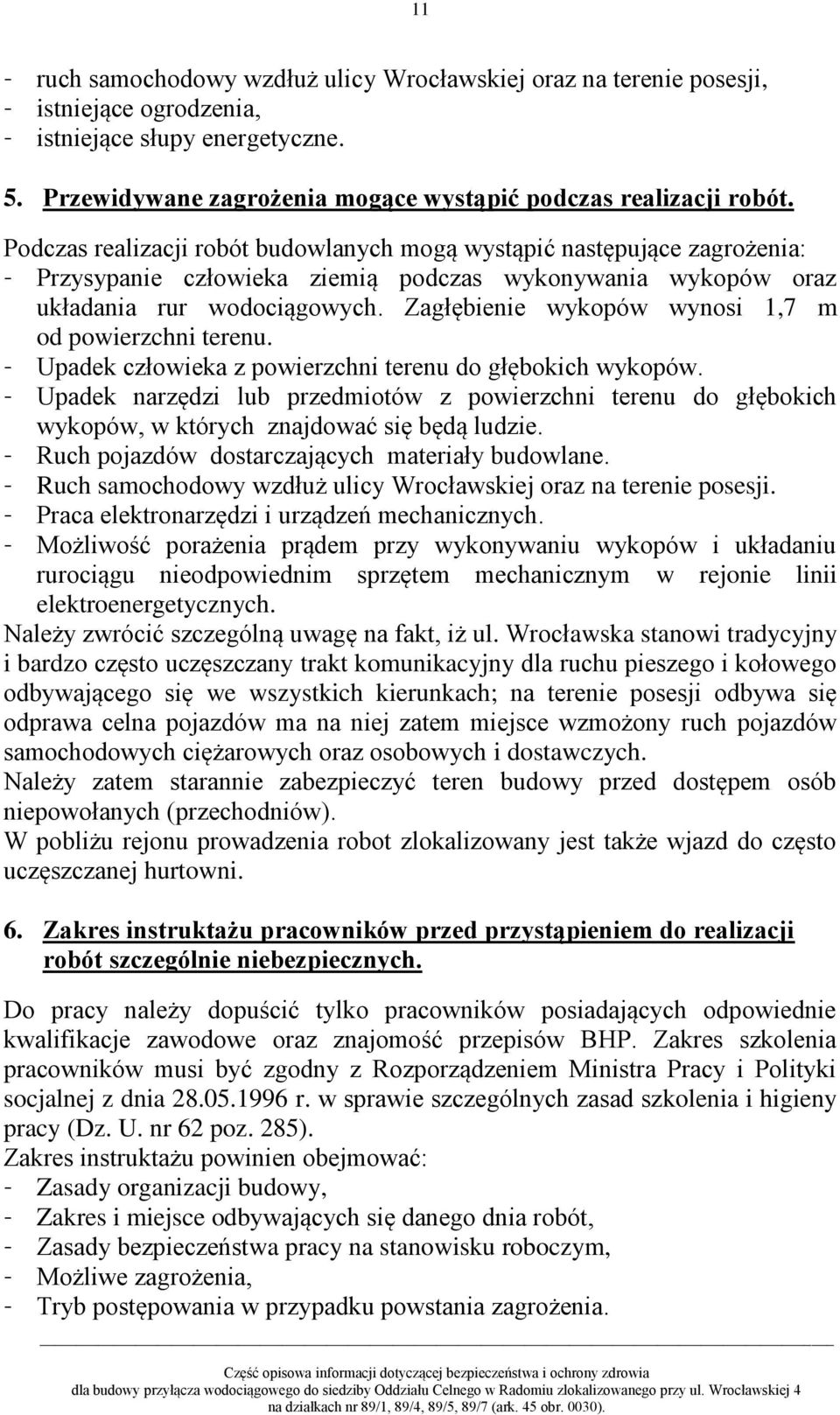

11 11 ruch samochodowy wzdłuż ulicy Wrocławskiej oraz na terenie posesji, istniejące ogrodzenia, istniejące słupy energetyczne. 5. Przewidywane zagrożenia mogące wystąpić podczas realizacji robót. Podczas realizacji robót budowlanych mogą wystąpić następujące zagrożenia: Przysypanie człowieka ziemią podczas wykonywania wykopów oraz układania rur wodociągowych. Zagłębienie wykopów wynosi 1,7 m od powierzchni terenu. Upadek człowieka z powierzchni terenu do głębokich wykopów. Upadek narzędzi lub przedmiotów z powierzchni terenu do głębokich wykopów, w których znajdować się będą ludzie. Ruch pojazdów dostarczających materiały budowlane. Ruch samochodowy wzdłuż ulicy Wrocławskiej oraz na terenie posesji. Praca elektronarzędzi i urządzeń mechanicznych. Możliwość porażenia prądem przy wykonywaniu wykopów i układaniu rurociągu nieodpowiednim sprzętem mechanicznym w rejonie linii elektroenergetycznych. Należy zwrócić szczególną uwagę na fakt, iż ul. Wrocławska stanowi tradycyjny i bardzo często uczęszczany trakt komunikacyjny dla ruchu pieszego i kołowego odbywającego się we wszystkich kierunkach; na terenie posesji odbywa się odprawa celna pojazdów ma na niej zatem miejsce wzmożony ruch pojazdów samochodowych ciężarowych oraz osobowych i dostawczych. Należy zatem starannie zabezpieczyć teren budowy przed dostępem osób niepowołanych (przechodniów). W pobliżu rejonu prowadzenia robot zlokalizowany jest także wjazd do często uczęszczanej hurtowni. 6. Zakres instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Do pracy należy dopuścić tylko pracowników posiadających odpowiednie kwalifikacje zawodowe oraz znajomość przepisów BHP. Zakres szkolenia pracowników musi być zgodny z Rozporządzeniem Ministra Pracy i Polityki socjalnej z dnia r. w sprawie szczególnych zasad szkolenia i higieny pracy (Dz. U. nr 62 poz. 285). Zakres instruktażu powinien obejmować: Zasady organizacji budowy, Zakres i miejsce odbywających się danego dnia robót, Zasady bezpieczeństwa pracy na stanowisku roboczym, Możliwe zagrożenia, Tryb postępowania w przypadku powstania zagrożenia. Część opisowa informacji dotyczącej bezpieczeństwa i ochrony zdrowia dla budowy przyłącza wodociągowego do siedziby Oddziału Celnego w Radomiu zlokalizowanego przy ul. Wrocławskiej 4

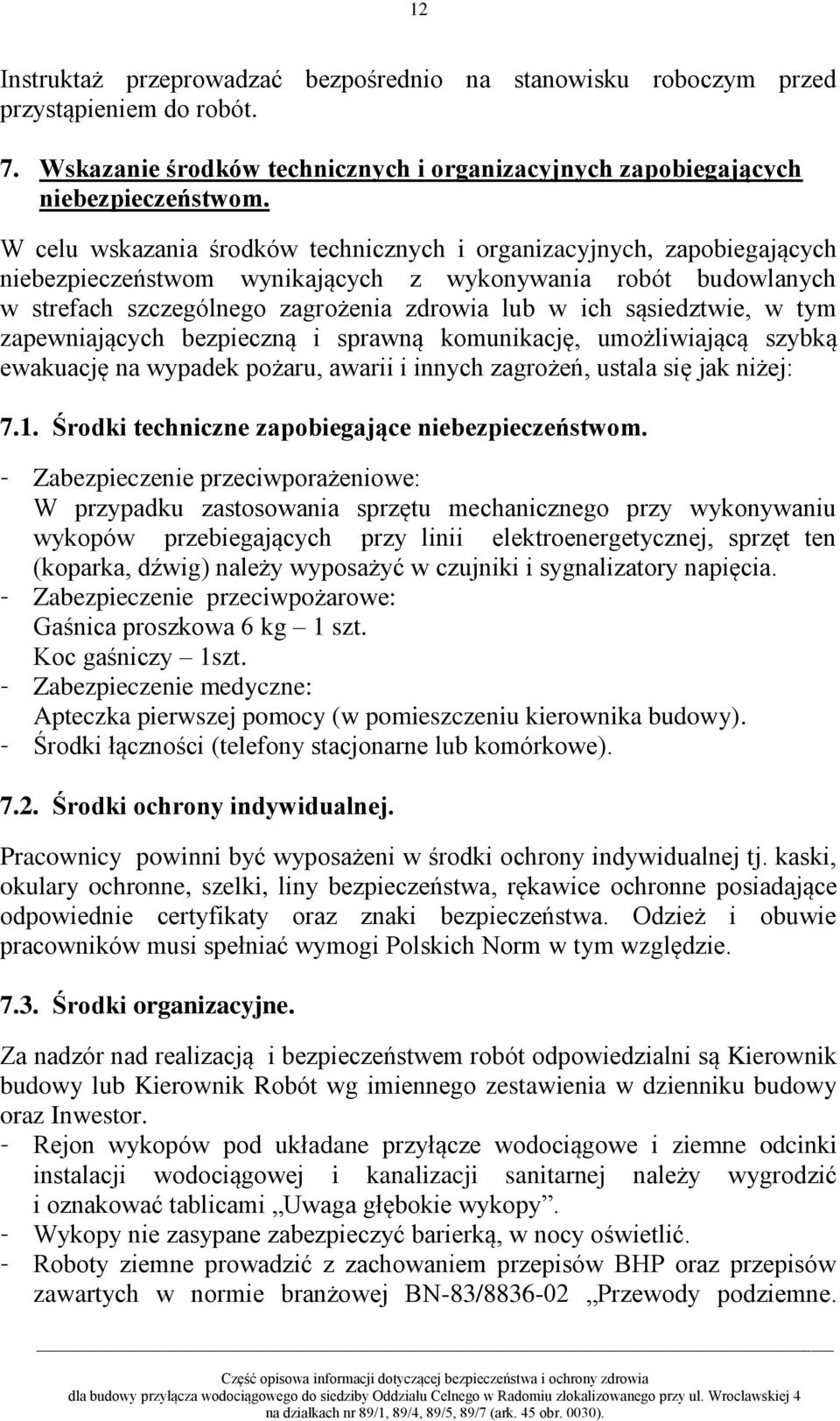

12 12 Instruktaż przeprowadzać bezpośrednio na stanowisku roboczym przed przystąpieniem do robót. 7. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom. W celu wskazania środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikających z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń, ustala się jak niżej: 7.1. Środki techniczne zapobiegające niebezpieczeństwom. Zabezpieczenie przeciwporażeniowe: W przypadku zastosowania sprzętu mechanicznego przy wykonywaniu wykopów przebiegających przy linii elektroenergetycznej, sprzęt ten (koparka, dźwig) należy wyposażyć w czujniki i sygnalizatory napięcia. Zabezpieczenie przeciwpożarowe: Gaśnica proszkowa 6 kg 1 szt. Koc gaśniczy 1szt. Zabezpieczenie medyczne: Apteczka pierwszej pomocy (w pomieszczeniu kierownika budowy). Środki łączności (telefony stacjonarne lub komórkowe) Środki ochrony indywidualnej. Pracownicy powinni być wyposażeni w środki ochrony indywidualnej tj. kaski, okulary ochronne, szelki, liny bezpieczeństwa, rękawice ochronne posiadające odpowiednie certyfikaty oraz znaki bezpieczeństwa. Odzież i obuwie pracowników musi spełniać wymogi Polskich Norm w tym względzie Środki organizacyjne. Za nadzór nad realizacją i bezpieczeństwem robót odpowiedzialni są Kierownik budowy lub Kierownik Robót wg imiennego zestawienia w dzienniku budowy oraz Inwestor. Rejon wykopów pod układane przyłącze wodociągowe i ziemne odcinki instalacji wodociągowej i kanalizacji sanitarnej należy wygrodzić i oznakować tablicami Uwaga głębokie wykopy. Wykopy nie zasypane zabezpieczyć barierką, w nocy oświetlić. Roboty ziemne prowadzić z zachowaniem przepisów BHP oraz przepisów zawartych w normie branżowej BN-83/ Przewody podziemne. Część opisowa informacji dotyczącej bezpieczeństwa i ochrony zdrowia dla budowy przyłącza wodociągowego do siedziby Oddziału Celnego w Radomiu zlokalizowanego przy ul. Wrocławskiej 4

13 13 Roboty ziemne. Wymagania i badania przy odbiorze w powiązaniu z normą PN-86/B Grunty budowlane. Teren budowy szczególnie starannie zabezpieczyć przed dostępem osób niepowołanych (przechodniów) Plan bezpieczeństwa i ochrony zdrowia. Kierownik Budowy jest zobowiązany, zgodnie z art. 21a ustawy Prawo Budowlane (Dz.U. z 2000 r. Nr 106, poz z późn. zm.), w oparciu o niniejszą informację sporządzić lub zapewnić sporządzenie przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia zwanego dalej planem bioz. Miejscem przechowywania planu bioz oraz pozostałej dokumentacji budowy powinno być pomieszczenie Kierownika Budowy. 8. Uwagi końcowe. Próbę szczelności oraz całość robót wykonać zgodnie z: 1. Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75 z r. poz. 690), 2. Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano- Montażowych. Tom II Instalacje Sanitarne i Przemysłowe. 3. Wymaganiami Technicznymi COBRTI-INSTAL Zeszyt nr 3: Warunki Techniczne Wykonania i Odbioru Sieci Wodociągowych. Zalecane do stosowania przez Ministerstwo Infrastruktury wyd. Warszawa, wrzesień 2001 r. 4. Warunkami Technicznymi Wykonania i Odbioru Rurociągów z Tworzyw Sztucznych Polska Korporacja Techniki Sanitarnej, Grzewczej, Gazowej i Klimatyzacji. Warszawa 1994 r. 5. Wytycznymi producentów urządzeń i materiałów. Opracował: mgr inż. Jarosław Głażewski upr. bud. Wa-242/01. Część opisowa informacji dotyczącej bezpieczeństwa i ochrony zdrowia dla budowy przyłącza wodociągowego do siedziby Oddziału Celnego w Radomiu zlokalizowanego przy ul. Wrocławskiej 4
