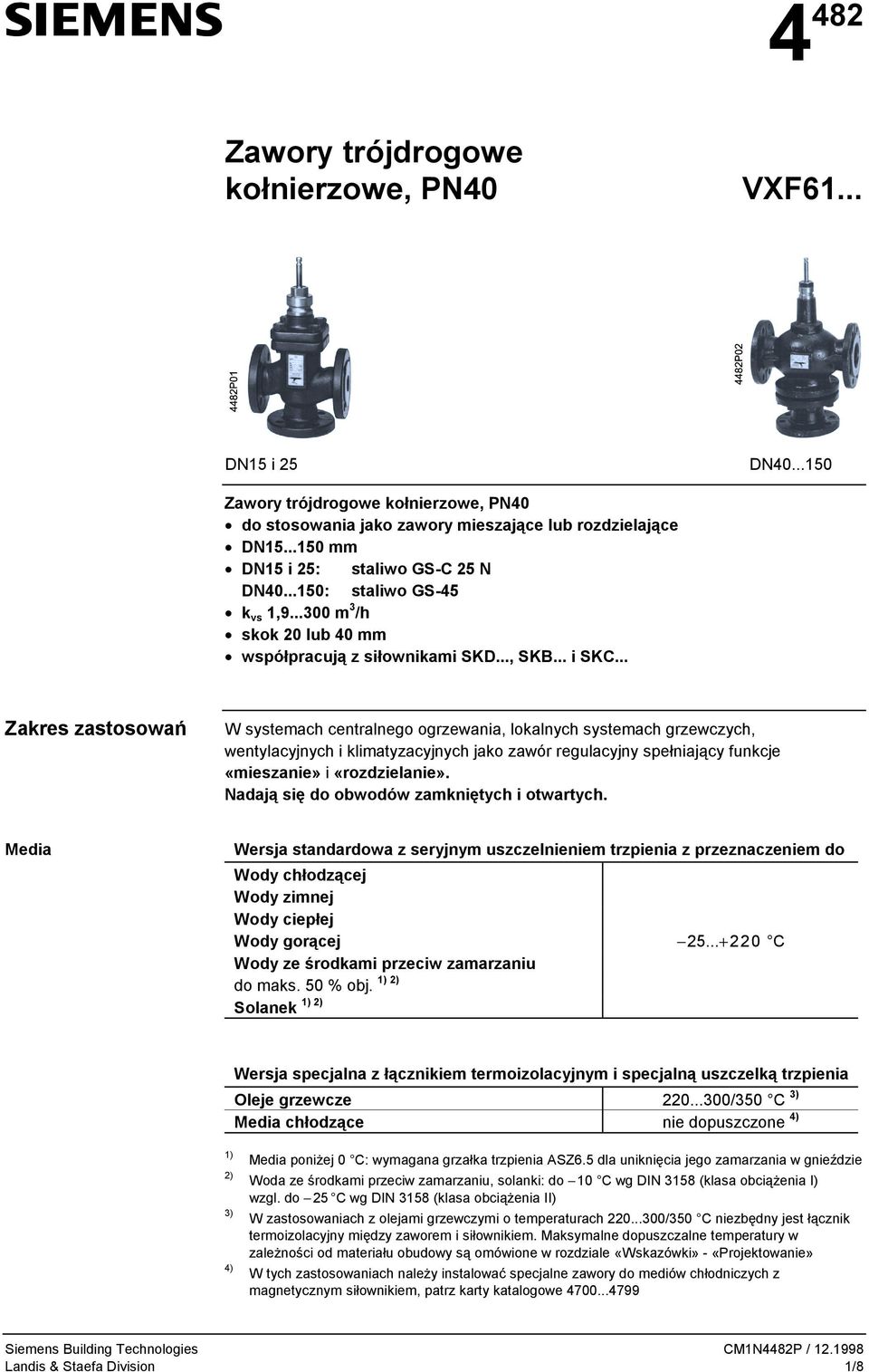

1 4 482 Zawory trójdrogowe kołnierzowe, PN40 VXF61... DN15 i 25 DN Zawory trójdrogowe kołnierzowe, PN40 do stosowania jako zawory mieszające lub rozdzielające DN mm DN15 i 25: staliwo GS-C 25 N DN : staliwo GS-45 k vs 1, m 3 /h skok 20 lub 40 mm współpracują z siłownikami SKD..., SKB... i SKC... Zakres zastosowań W systemach centralnego ogrzewania, lokalnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór regulacyjny spełniający funkcje «mieszanie» i «rozdzielanie». Nadają się do obwodów zamkniętych i otwartych. Media Wersja standardowa z seryjnym uszczelnieniem trzpienia z przeznaczeniem do Wody chłodzącej Wody zimnej Wody ciepłej Wody gorącej C Wody ze środkami przeciw zamarzaniu 1) 2) do maks. 50 % obj. 1) 2) Solanek Wersja specjalna z łącznikiem termoizolacyjnym i specjalną uszczelką trzpienia Oleje grzewcze /350 C 3) Media chłodzące nie dopuszczone 4) 1) 2) 3) 4) Media poniżej 0 C: wymagana grzałka trzpienia ASZ6.5 dla uniknięcia jego zamarzania w gnieździe Woda ze środkami przeciw zamarzaniu, solanki: do 10 C wg DIN 3158 (klasa obciążenia I) wzgl. do 25 C wg DIN 3158 (klasa obciążenia II) W zastosowaniach z olejami grzewczymi o temperaturach /350 C niezbędny jest łącznik termoizolacyjny między zaworem i siłownikiem. Maksymalne dopuszczalne temperatury w zależności od materiału obudowy są omówione w rozdziale «Wskazówki» - «Projektowanie» W tych zastosowaniach należy instalować specjalne zawory do mediów chłodniczych z magnetycznym siłownikiem, patrz karty katalogowe Siemens Building Technologies CM1N4482P / Landis & Staefa Division 1/8

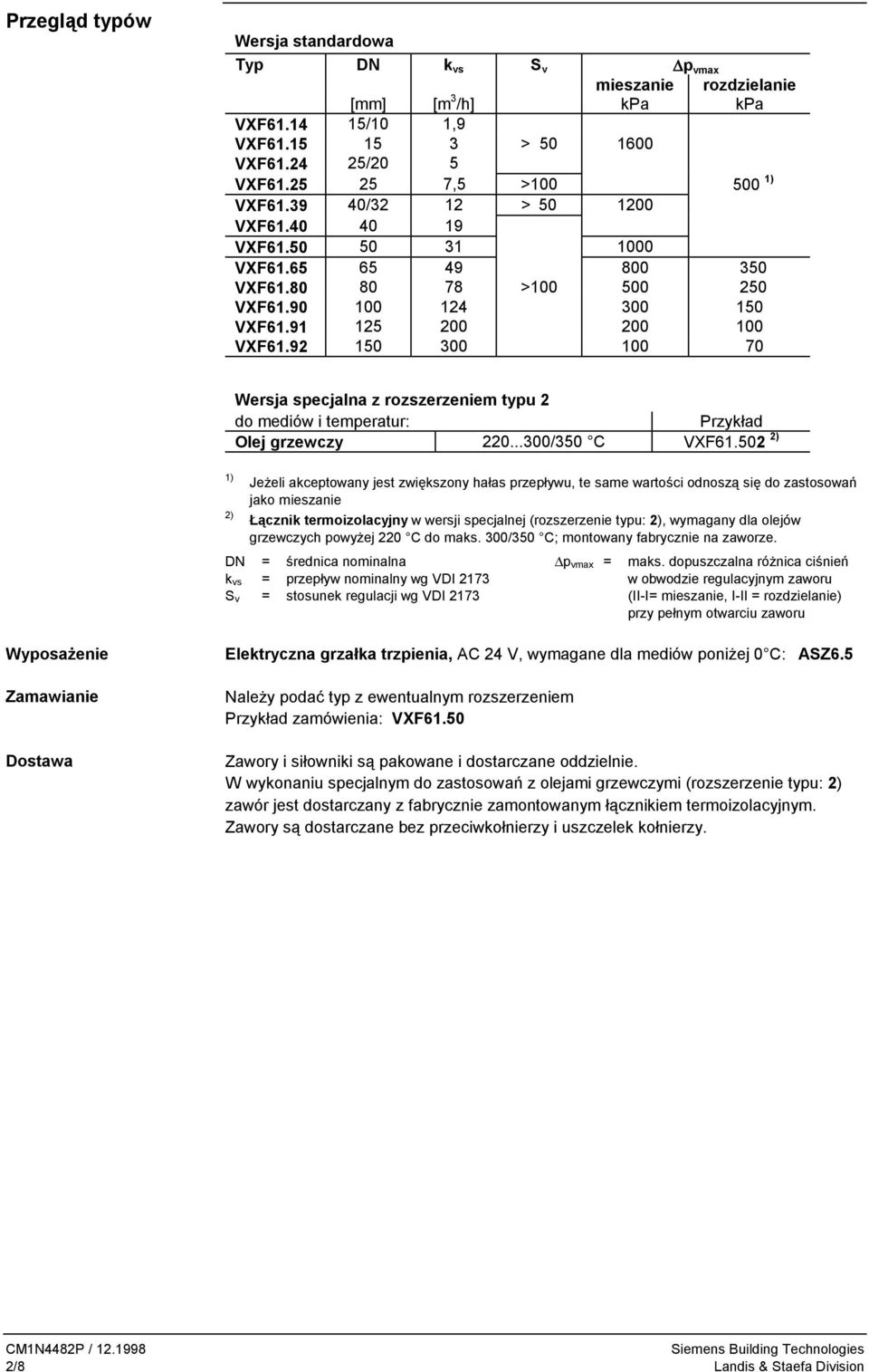

2 Przegląd typów Wersja standardowa Typ DN k vs S v p vmax mieszanie rozdzielanie [mm] [m 3 /h] kpa kpa VXF /10 1,9 VXF > VXF /20 5 VXF ,5 > ) VXF /32 12 > VXF VXF VXF VXF > VXF VXF VXF Wersja specjalna z rozszerzeniem typu 2 do mediów i temperatur: Przykład Olej grzewczy /350 C VXF ) 1) Jeżeli akceptowany jest zwiększony hałas przepływu, te same wartości odnoszą się do zastosowań jako mieszanie 2) Łącznik termoizolacyjny w wersji specjalnej (rozszerzenie typu: 2), wymagany dla olejów grzewczych powyżej 220 C do maks. 300/350 C; montowany fabrycznie na zaworze. DN = średnica nominalna p vmax = maks. dopuszczalna różnica ciśnień k vs = przepływ nominalny wg VDI 2173 w obwodzie regulacyjnym zaworu S v = stosunek regulacji wg VDI 2173 (II-I= mieszanie, I-II = rozdzielanie) przy pełnym otwarciu zaworu Wyposażenie Zamawianie Elektryczna grzałka trzpienia, AC 24 V, wymagane dla mediów poniżej 0 C: Należy podać typ z ewentualnym rozszerzeniem Przykład zamówienia: VXF61.50 ASZ6.5 Dostawa Zawory i siłowniki są pakowane i dostarczane oddzielnie. W wykonaniu specjalnym do zastosowań z olejami grzewczymi (rozszerzenie typu: 2) zawór jest dostarczany z fabrycznie zamontowanym łącznikiem termoizolacyjnym. Zawory są dostarczane bez przeciwkołnierzy i uszczelek kołnierzy. CM1N4482P / Siemens Building Technologies 2/8 Landis & Staefa Division

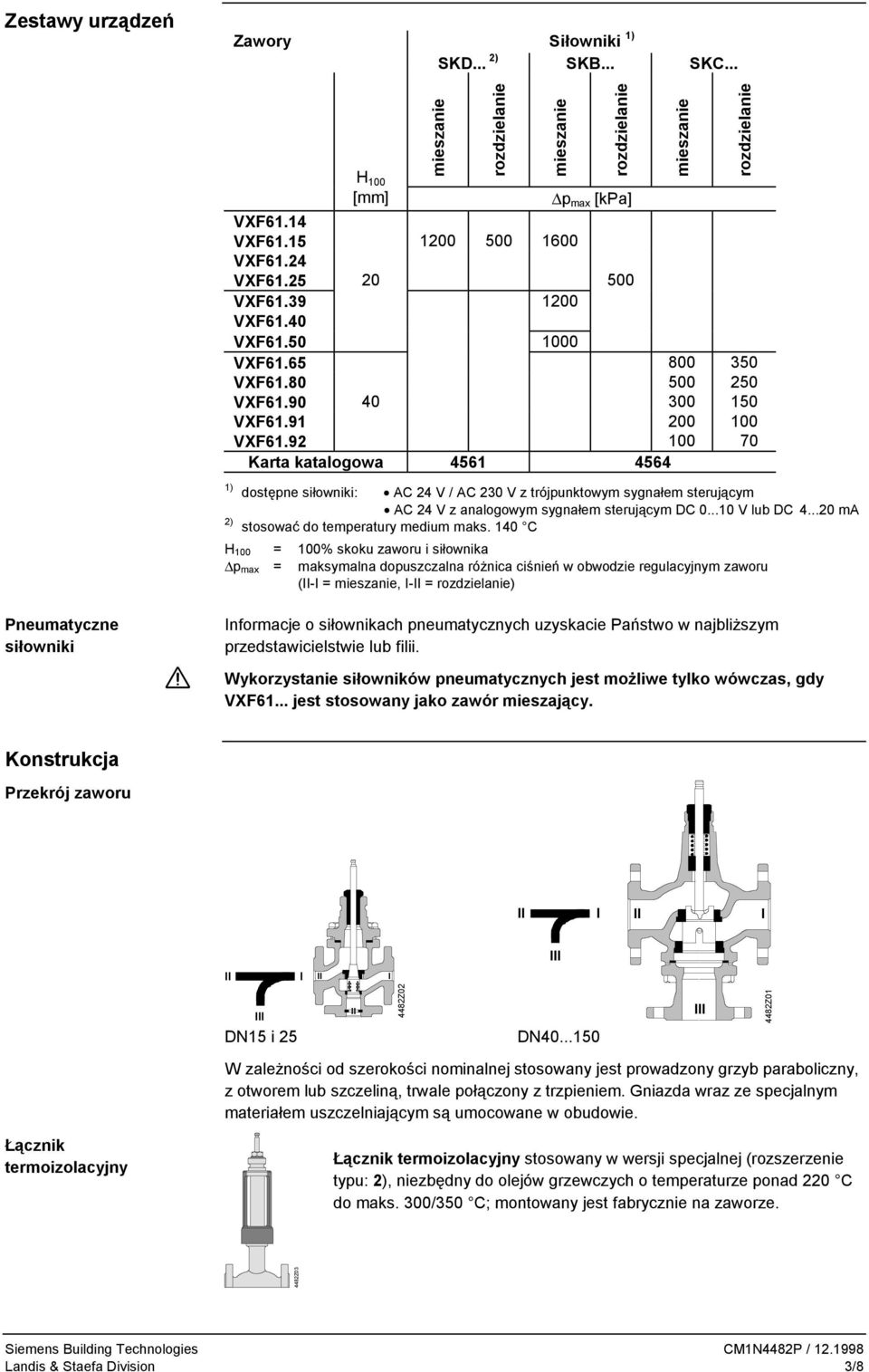

3 Zestawy urządzeń Zawory Siłowniki 1) SKD... 2) SKB... SKC... H 100 mieszanie rozdzielanie [mm] p max [kpa] VXF61.14 VXF VXF61.24 VXF VXF VXF61.40 VXF VXF VXF VXF VXF VXF Karta katalogowa ) dostępne siłowniki: AC 24 V / AC 230 V z trójpunktowym sygnałem sterującym AC 24 V z analogowym sygnałem sterującym DC V lub DC ma 2) stosować do temperatury medium maks. 140 C H 100 = 100% skoku zaworu i siłownika p max = maksymalna dopuszczalna różnica ciśnień w obwodzie regulacyjnym zaworu (II-I = mieszanie, I-II = rozdzielanie) mieszanie rozdzielanie mieszanie rozdzielanie Pneumatyczne siłowniki Informacje o siłownikach pneumatycznych uzyskacie Państwo w najbliższym przedstawicielstwie lub filii. Wykorzystanie siłowników pneumatycznych jest możliwe tylko wówczas, gdy VXF61... jest stosowany jako zawór mieszający. Konstrukcja Przekrój zaworu II I II I III II I II I III DN15 i 25 II 4482Z02 DN III 4482Z01 W zależności od szerokości nominalnej stosowany jest prowadzony grzyb paraboliczny, z otworem lub szczeliną, trwale połączony z trzpieniem. Gniazda wraz ze specjalnym materiałem uszczelniającym są umocowane w obudowie. Łącznik termoizolacyjny Łącznik termoizolacyjny stosowany w wersji specjalnej (rozszerzenie typu: 2), niezbędny do olejów grzewczych o temperaturze ponad 220 C do maks. 300/350 C; montowany jest fabrycznie na zaworze. 4482Z03 Siemens Building Technologies CM1N4482P / Landis & Staefa Division 3/8

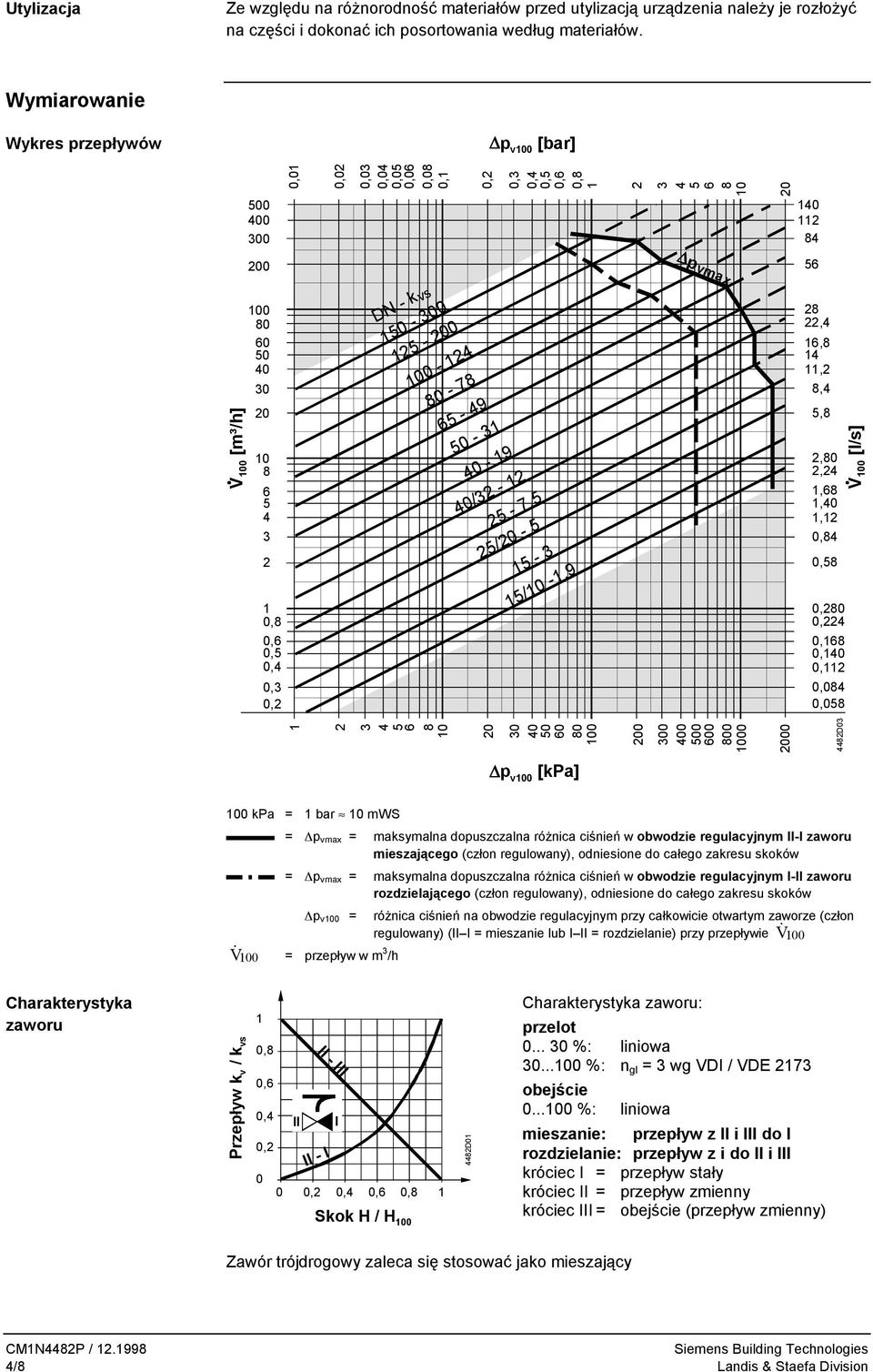

4 Utylizacja Ze względu na różnorodność materiałów przed utylizacją urządzenia należy je rozłożyć na części i dokonać ich posortowania według materiałów. Wymiarowanie Wykres przepływów p v100 [bar] ,01 0,02 0,03 0,04 0,05 0,06 0,08 0,1 0,2 0,3 0,4 0,5 0,6 0, pvmax 56 V 100 [m³/h] ,8 0,6 0,5 0,4 0,3 0, DN - k vs / ,5 25/ /10-1, ,4 16, ,2 8,4 5,8 2,80 2,24 1,68 1,40 1,12 0,84 0,58 0,280 0,224 0,168 0,140 0,112 0,084 0,058 V 100 [l/s] 4482D03 p v100 [kpa] 100 kpa = 1 bar 10 mws =,p vmax = maksymalna dopuszczalna różnica ciśnień w obwodzie regulacyjnym II-I zaworu mieszającego (człon regulowany), odniesione do całego zakresu skoków =,p vmax = maksymalna dopuszczalna różnica ciśnień w obwodzie regulacyjnym I-II zaworu rozdzielającego (człon regulowany), odniesione do całego zakresu skoków,p v100 = różnica ciśnień na obwodzie regulacyjnym przy całkowicie otwartym zaworze (człon regulowany) (II I = mieszanie lub I II = rozdzielanie) przy przepływie V 100 V 100 = przepływ w m 3 /h Charakterystyka zaworu Przepływ k v / k vs 1 0,8 0,6 0,4 ll l 0,2 II - III ll - l 0 0 0,2 0,4 0,6 0,8 1 Skok H / H D01 Charakterystyka zaworu: przelot %: liniowa %: n gl = 3 wg VDI / VDE 2173 obejście %: liniowa mieszanie: przepływ z II i III do I rozdzielanie: przepływ z i do II i III króciec I = przepływ stały króciec II = przepływ zmienny króciec III = obejście (przepływ zmienny) Zawór trójdrogowy zaleca się stosować jako mieszający CM1N4482P / Siemens Building Technologies 4/8 Landis & Staefa Division

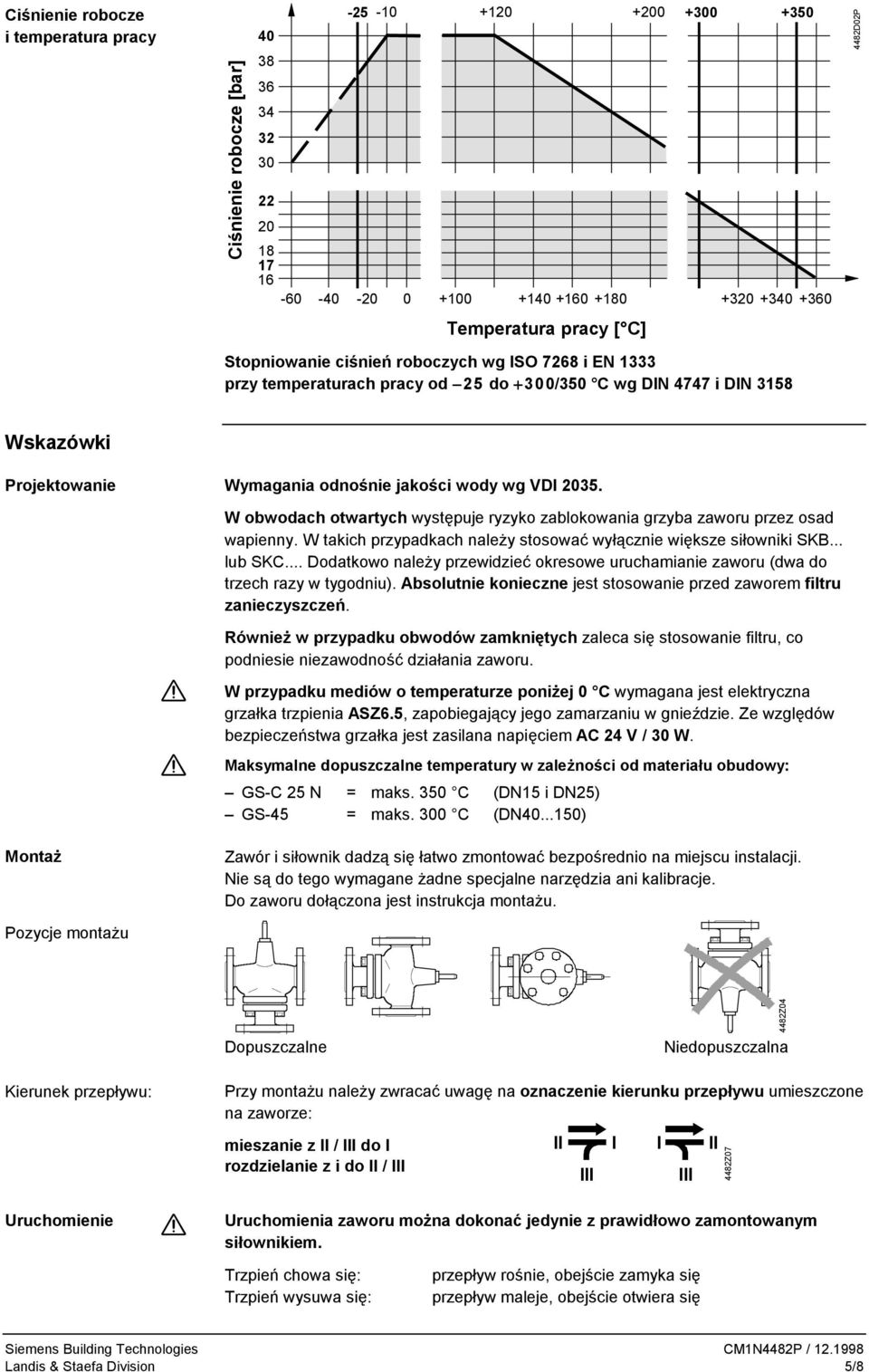

5 Ciśnienie robocze i temperatura pracy Ciśnienie robocze [bar] D02P Temperatura pracy [ C] Stopniowanie ciśnień roboczych wg ISO 7268 i EN 1333 przy temperaturach pracy od 25 do +300/350 C wg DIN 4747 i DIN 3158 Wskazówki Projektowanie Wymagania odnośnie jakości wody wg VDI W obwodach otwartych występuje ryzyko zablokowania grzyba zaworu przez osad wapienny. W takich przypadkach należy stosować wyłącznie większe siłowniki SKB... lub SKC... Dodatkowo należy przewidzieć okresowe uruchamianie zaworu (dwa do trzech razy w tygodniu). Absolutnie konieczne jest stosowanie przed zaworem filtru zanieczyszczeń. Również w przypadku obwodów zamkniętych zaleca się stosowanie filtru, co podniesie niezawodność działania zaworu. W przypadku mediów o temperaturze poniżej 0 C wymagana jest elektryczna grzałka trzpienia ASZ6.5, zapobiegający jego zamarzaniu w gnieździe. Ze względów bezpieczeństwa grzałka jest zasilana napięciem AC 24 V / 30 W. Maksymalne dopuszczalne temperatury w zależności od materiału obudowy: GS-C 25 N = maks. 350 C (DN15 i DN25) GS-45 = maks. 300 C (DN ) Montaż Zawór i siłownik dadzą się łatwo zmontować bezpośrednio na miejscu instalacji. Nie są do tego wymagane żadne specjalne narzędzia ani kalibracje. Do zaworu dołączona jest instrukcja montażu. Pozycje montażu Dopuszczalne 4482Z04 Niedopuszczalna Kierunek przepływu: Uruchomienie Przy montażu należy zwracać uwagę na oznaczenie kierunku przepływu umieszczone na zaworze: mieszanie z II / III do I rozdzielanie z i do II / III ll ll l l l ll ll l Uruchomienia zaworu można dokonać jedynie z prawidłowo zamontowanym siłownikiem. 4482Z07 Trzpień chowa się: Trzpień wysuwa się: przepływ rośnie, obejście zamyka się przepływ maleje, obejście otwiera się Siemens Building Technologies CM1N4482P / Landis & Staefa Division 5/8

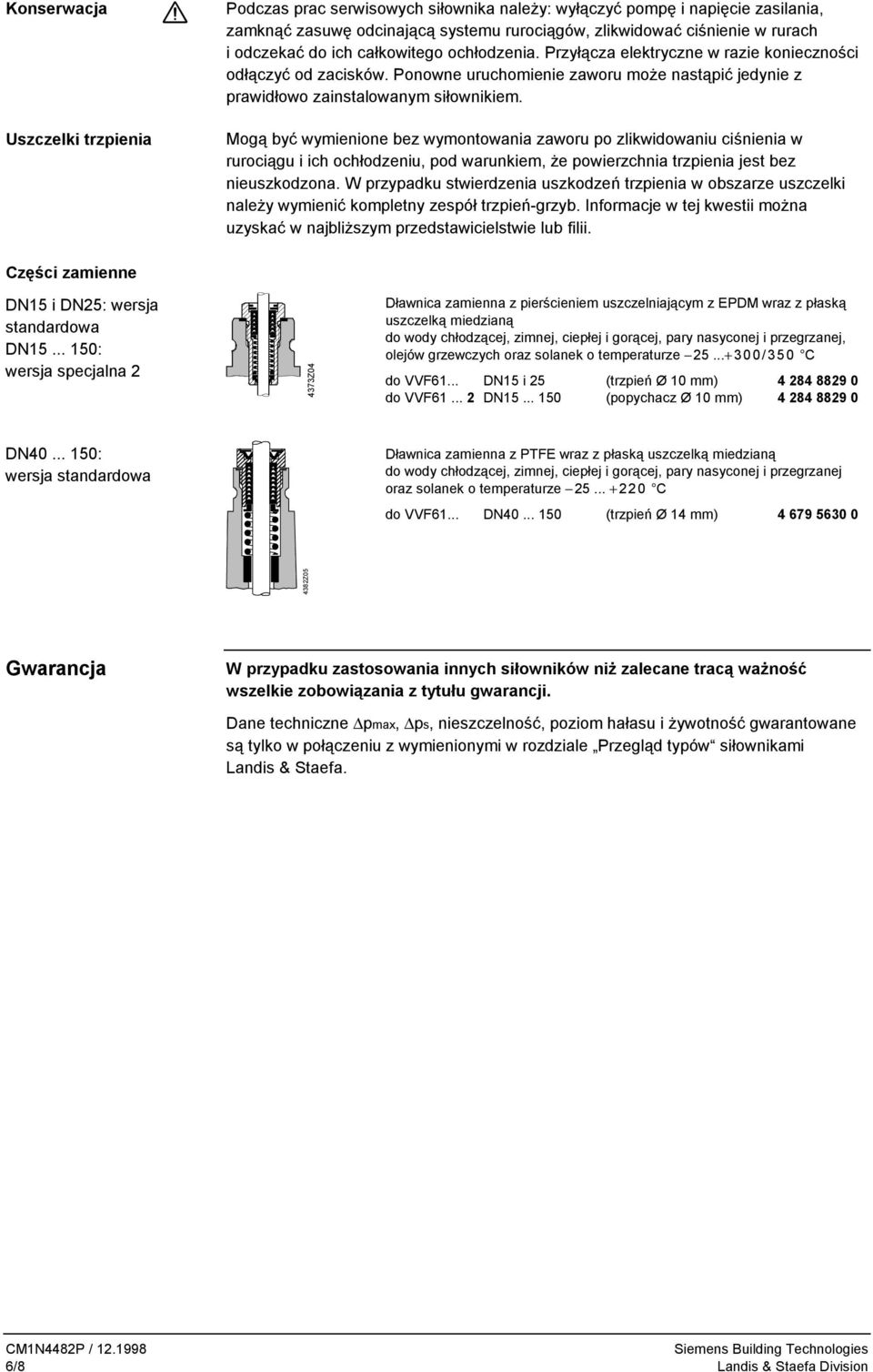

6 Konserwacja Uszczelki trzpienia Podczas prac serwisowych siłownika należy: wyłączyć pompę i napięcie zasilania, zamknąć zasuwę odcinającą systemu rurociągów, zlikwidować ciśnienie w rurach i odczekać do ich całkowitego ochłodzenia. Przyłącza elektryczne w razie konieczności odłączyć od zacisków. Ponowne uruchomienie zaworu może nastąpić jedynie z prawidłowo zainstalowanym siłownikiem. Mogą być wymienione bez wymontowania zaworu po zlikwidowaniu ciśnienia w rurociągu i ich ochłodzeniu, pod warunkiem, że powierzchnia trzpienia jest bez nieuszkodzona. W przypadku stwierdzenia uszkodzeń trzpienia w obszarze uszczelki należy wymienić kompletny zespół trzpień-grzyb. Informacje w tej kwestii można uzyskać w najbliższym przedstawicielstwie lub filii. Części zamienne DN15 i DN25: wersja standardowa DN : wersja specjalna Z04 Dławnica zamienna z pierścieniem uszczelniającym z EPDM wraz z płaską uszczelką miedzianą do wody chłodzącej, zimnej, ciepłej i gorącej, pary nasyconej i przegrzanej, olejów grzewczych oraz solanek o temperaturze /350 C do VVF61... DN15 i 25 (trzpień Ø 10 mm) do VVF DN (popychacz Ø 10 mm) DN : wersja standardowa Dławnica zamienna z PTFE wraz z płaską uszczelką miedzianą do wody chłodzącej, zimnej, ciepłej i gorącej, pary nasyconej i przegrzanej oraz solanek o temperaturze C do VVF61... DN (trzpień Ø 14 mm) Z05 Gwarancja W przypadku zastosowania innych siłowników niż zalecane tracą ważność wszelkie zobowiązania z tytułu gwarancji. Dane techniczne pmax, ps, nieszczelność, poziom hałasu i żywotność gwarantowane są tylko w połączeniu z wymienionymi w rozdziale Przegląd typów siłownikami Landis & Staefa. CM1N4482P / Siemens Building Technologies 6/8 Landis & Staefa Division

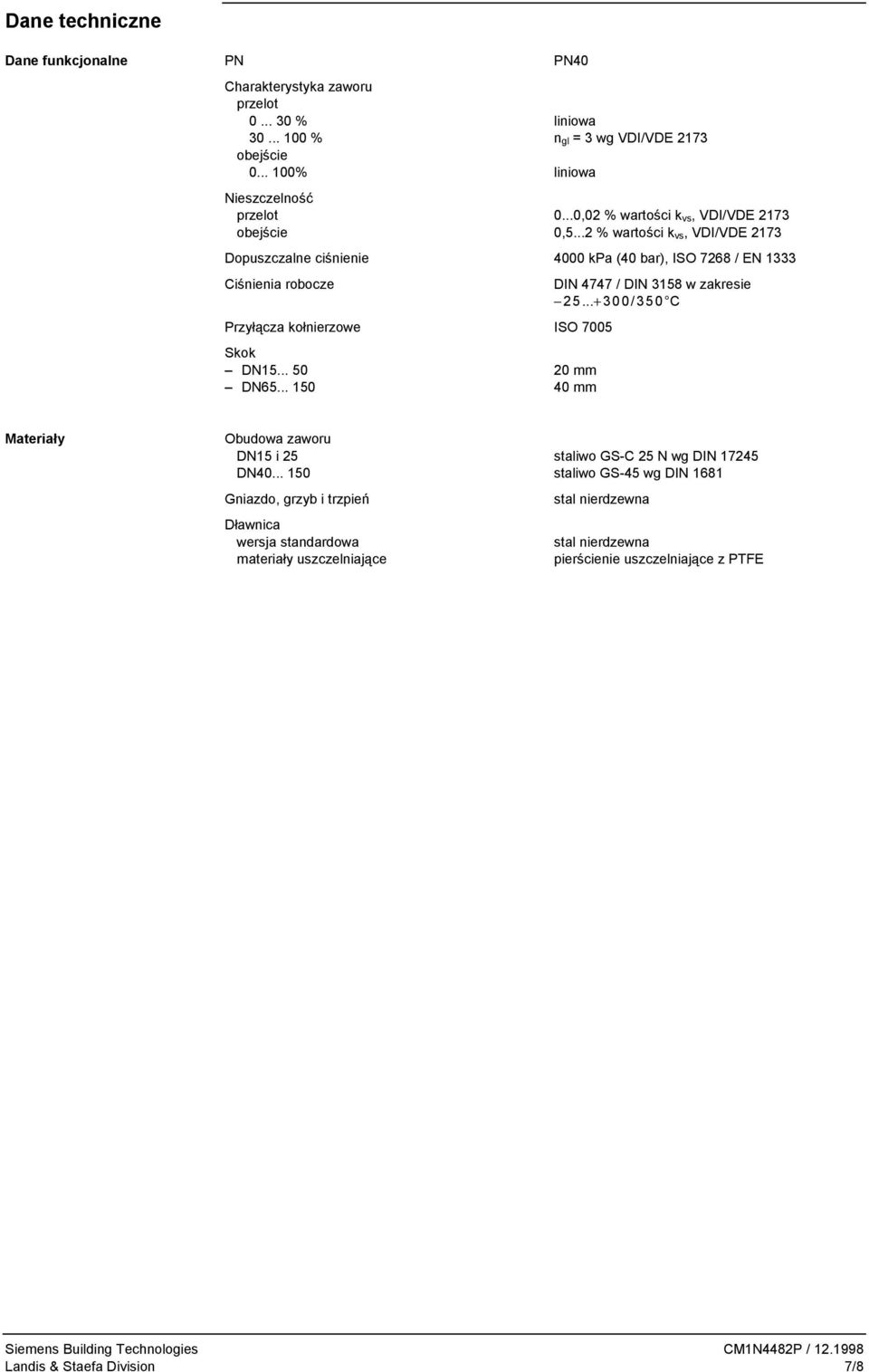

7 Dane techniczne Dane funkcjonalne PN PN40 Charakterystyka zaworu przelot % liniowa % n gl = 3 wg VDI/VDE 2173 obejście % liniowa Nieszczelność przelot 0...0,02 % wartości k vs, VDI/VDE 2173 obejście 0,5...2 % wartości k vs, VDI/VDE 2173 Dopuszczalne ciśnienie 4000 kpa (40 bar), ISO 7268 / EN 1333 Ciśnienia robocze DIN 4747 / DIN 3158 w zakresie /350 C Przyłącza kołnierzowe ISO 7005 Skok DN mm DN mm Materiały Obudowa zaworu DN15 i 25 staliwo GS-C 25 N wg DIN DN staliwo GS-45 wg DIN 1681 Gniazdo, grzyb i trzpień stal nierdzewna Dławnica wersja standardowa stal nierdzewna materiały uszczelniające pierścienie uszczelniające z PTFE Siemens Building Technologies CM1N4482P / Landis & Staefa Division 7/8

8 Wymiary H H2 H1 B L3 D4 D D2 K L2 D DN 4482M01 L1 DN B D D2 D4 H1 H2 K L1 L2 L3 Masa [mm] Ø Ø Ø [kg] (4x) , , , , (4x) , , , (8x) , , , , (8x) , , (8x) , , , ,0 DN H [mm] SKD... SKB... SKC > 596 > > 611 > > > > > > > 800 DN = średnica nominalna H = całkowita wysokość siłownika plus minimalny odstęp od ściany lub sufitu umożliwiający montaż, podłączenie, obsługę, konserwację itd. H1 = wymiar od osi do zabudowania siłownika (krawędź górna) H2 = zawór w pozycji «zamknięte» oznacza,że trzpień jest całkowicie wysunięty Wymiary w mm 1998 Siemens Building Technologies CM1N4482P / Siemens Building Technologies 8/8 Landis & Staefa Division
