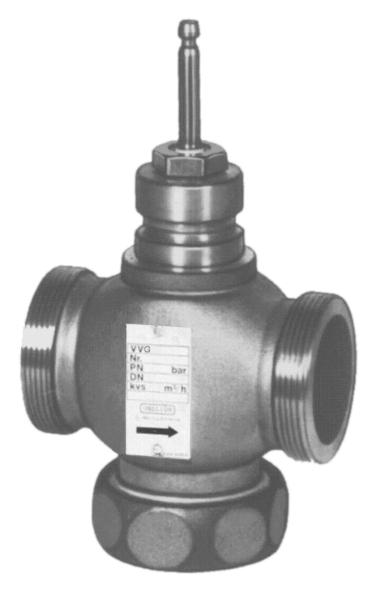

1 4 363 Zawory przelotowe, PN6, gwintowane zewnętrznie VVG4... Zawory przelotowe z przyłączami z gwintem zewnętrznym, PN6 Korpus zaworu z brązu Rg5 DN5... DN50 mm (½... 2 ) k vs m 3 /h Skok 20 mm Mogą współpracować z siłownikami SQX..., SKD..., SKB... Śrubunki podłączeniowe mogą być dostarczone oddzielnie Zastosowanie Stosowane w instalacjach grzewczych i ciepłej wody użytkowej oraz w instalacjach wentylacji i klimatyzacji jako zawory regulacyjne lub zawory odcinające bezpieczeństwa według DIN Do obiegów otwartych i zamkniętych. Czynniki Wersja standardowa z nieodcynkowującym się uszczelnieniem trzpienia: Woda chłodnicza Woda lodowa Woda grzewcza niskiej temperatury Ciepła woda użytkowa C Woda grzewcza wysokiej temperatury ) 2) Woda ze środkami przeciwzamarzaniowymi Para nasycona (maks.,5 bar bezwzgl.) ) 2) Solanka ) 2) Do czynników o temperaturze poniżej 0 C wymagany jest pogrzewacz trzpienia ASZ6.5 zapobiegający zamarzaniu trzpienia zaworu w gnieździe Woda ze środkami przeciwzamarzaniowymi i solanka: do 0 C wg DIN 358 (klasa obciążenia I) CMN4363pl Siemens Building Technologies HVAC Products

2 Do czynników chłodniczych R... stosowane są specjalne zawory chłodnicze z siłownikami magnetycznymi patrz karty katalogowe Zestawienie typów Wersja standardowa Wyposażenie dodatkowe Zamawianie Dostawa Typ DN k vs S v p vmax. [mm] [cale] [m 3 /h] [kpa] VVG4. 5/2,5 ½ 3 VVG4.2 5/4 ½.0 VVG4.3 5/6 ½,6 > 50 VVG4.4 5/0 ½ 2,5 VVG4.5 5 ½ 4,0 800 VVG ¾ 6,3 VVG VVG ¼ 6 > 00 VVG ½ 25 VVG DN = Średnica nominalna k vs = Przepływ nominalny wg VDI 273 S v = Iloraz szerokości zakresów wg VDI 273 p vmax = Maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym zaworu obowiązująca w całym zakresie skoku Elektryczny podgrzewacz trzpienia ASZ6.5, 24 V AC, wymagany do czynników o temperaturze poniżej 0 C. Przy zamawianiu należy podać ilość, opis i oznaczenie typu urządzenia. Przykład: 3 zawory przelotowe VVG4.25 Śrubunki należy zamawiać oddzielnie. Zawór, siłownik i śrubunki są pakowane i dostarczane oddzielnie. Urządzenia współpracujące Siłowniki Dostępne są następujące siłowniki Landis & Staefa SKB..., SKD..., SQX...: 24 V AC / 230 V AC z 3-stawnym sygnałem sterującym 24 V AC z proporcjonalnym sygnałem sterującym V DC lub ma DC Siłowniki SQX... SKD... SKB... Zawory H 00 p max p s p max p s p max p s Typ [mm] [kpa] śrubunku VVG4. VVG4.2 VVG4.3 VVG4.4 VVG VVG4.20 ALG5 ALG20 VVG ALG25 VVG ALG32 VVG ALG40 VVG ALG50 Karta katalogowa N4554 N456 N4564 H 00 = 00% skoku zaworu i siłownika p max = Maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym zaworu w całym zakresie skoku zaworu z siłownikiem p s = Maksymalna różnica ciśnienia (ciśnienie zamykające), przy której zawór-z siłownikiem jeszcze niezawodnie się zamyka przeciwstawiając się ciśnieniu 2/6

3 Siłowniki pneumatyczne Siłowniki pneumatyczne Landis & Staefa dostępne są na zamówienie w lokalnych biurach lub oddziałach. Budowa Przekrój zaworu Prowadzony grzyb szczelinowy, trwale połączony z trzpieniem. Gniazdo ze specjalnym materiałem uszczelniającym zamocowane w korpusie. 4363Z0 Uwaga: Zawór przelotowy po zdjęciu kołnierza zaślepiającego nie staje się zaworem trójdrogowym! Utylizacja Ze względu na różnorodność zastosowanych materiałów, przed utylizacją należy części składowe posortować według rodzaju materiału. Dobór zaworów Wykres doboru V 00 [m³/h] ,8 0,5 0,4 0,3 0, 0,08 0,06 0,0 0,02 2 0,03 3 0,04 0,05 0, ,08 0, ,3 30 0,4 0, DN - k vs p v00 [bar] , /0-2,5 5/6 -,6 5/4 - p v00 [kpa] 5/2, , p vmax ,4 6,8 4,2 8,4 5,8 2,8 2,2,7,4, 0,85 0,3 0,75 0,5 0, 0,08 0,06 0,03 0,02 0, D0 V 00 [l/s] 00 kpa = bar 0 m słupa wody m 3 /h = 78 kg/s wody o temperaturze 20 C p vmax = Maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym zaworu obowiązująca w całym zakresie skoku p v00 = Spadek ciśnienia w kanale regulacyjnym przy całkowicie otwartym zaworze i przy przepływie V00 w kpa lub bar V 00 = Przepływ [m 3 /h] lub [l/s] 3/6

4 Charakterystyka zaworu Przepływ k v / k vs 0,8 0,4 4340D03P Charakterystyka zaworu % liniowa % n gl = 3 wg VDI / VDE ,4 0,8 Skok H / H 00 Ciśnienie robocze i temperatura pracy Ciśnienie robocze [bar] Temperatura pracy [ C] 4363D03P Ciśnienie robocze wg ISO 7268 i EN 333 przy temperaturze pracy C wg DIN 4747 i DIN 358 Projektowanie Zalecany jest montaż na powrocie, ze względu na niższe temperatury, które korzystnie wpływają na trwałość uszczelnienia trzpienia zaworu. Woda powinna być jakości zalecanej w normie VDI W obiegach otwartych występuje ryzyko zablokowania grzyba zaworu przez osad wapienny. W takich przypadkach należy stosować tylko silniejsze siłowniki SKB... Należy dodatkowo przewidzieć okresowe uruchamianie zaworu (dwa lub trzy razy w tygodniu). Przed zaworem konieczne jest zainstalowanie filtra. Zalecenie: nawet w obiegach zamkniętych przed zaworem powinien być zamontowany filtr, w celu zwiększenia niezawodności działania zaworu. Podgrzewacz trzpienia Do czynników o temperaturze poniżej 0 C wymagany jest elektryczny podgrzewacz trzpienia ASZ6.5 zapobiegający zamarznięciu trzpienia zaworu w dławnicy. Ze względów bezpieczeństwa podgrzewacz zasilany jest napięciem 24 V AC / 30 W. Montaż Zawór i siłownik można łatwo zmontować bezpośrednio na miejscu instalacji. Montaż nie wymaga żadnych specjalnych narzędzi ani prac nastawczych. Zawór dostarczany jest z instrukcją montażu. Pozycja Dopuszczalna 4363Z02 Niedopuszczalna Kierunek przepływu Przy montażu należy zwrócić uwagę na znak kierunku przepływu na zaworze. 4/6

5 Uruchomienie Zawór można uruchomić tylko z prawidłowo zamontowanym siłownikiem. Trzpień wsuwa się: Przepływ zwiększa się Trzpień wysuwa się: Przepływ zmniejsza się Obsługa Podczas prac serwisowych przy siłowniku lub zaworze należy: wyłączyć pompę i napięcie zasilania, zamknąć główny zawór odcinający instalacji, spuścić ciśnienie z instalacji i odczekać na jej ostygnięcie. W razie potrzeby odłączyć przewody elektryczne od zacisków. Ponowne uruchomienie zaworu może nastąpić tylko po prawidłowym zamontowaniu siłownika Uszczelnienie trzpienia Części zamienne Uszczelnienie może być wymienione bez konieczności demontażu zaworu z instalacji. Jeżeli powierzchnia trzpienia jest uszkodzona w pobliżu uszczelnienia, należy wymienić trzpień z grzybkiem. Więcej informacji można uzyskać w lokalnym oddziale lub biurze. Wersja standardowa: 4363Z03 Dławnica zamienna z nieodcynkowującego mosiądzu z pierścieniem uszczelniającym EPDM z płaską uszczelką miedzianą, do wody chłodniczej, wody lodowej, wody grzewczej wysokiej i niskiej temperatury, pary nasyconej oraz solanki ( C) do VVG4... DN5 DN50 (trzpień Ø0 mm) Gwarancja Stosowanie siłowników innych producentów powoduje utratę gwarancji. Dane techniczne pmax, ps, stopień nieszczelności, poziom hałasu i trwałość obowiązują wyłącznie przy stosowaniu siłowników wymienionych w punkcie Urządzenia współpracujące. Dane techniczne Dane funkcjonalne Klasa ciśnienia PN6 Charakterystyka zaworu % % liniowa n gl = 3 wg VDI / VDE 273 Nieszczelność 0...0,02 % wartości k vs, VDE / VDI 273 Ciśnienie dopuszczalne 600 kpa (6 bar) wg ISO 7268 / EN 333 Ciśnienie robocze wg DIN 4747 / DIN 358 w zakresie C Przyłącza gwintowane Zawór Śrubunek Skok G...B wg ISO 228/ Rp... wg ISO 7/ 20 mm Materiały Korpus brąz G-CuSn5ZnPb (Rg5) wg DIN 705 Trzpień, grzybek i gniazdo Dławnica Uszczelnienie Śrubunki ALG stal nierdzewna nieodcynkowujący się mosiądz pierścienie EPDM żeliwo ciągliwe 5/6

6 Wymiary B L3 H DN D2 D H H2 L2 L L4 M N 4363M0 DN B D D2 H H2 L L2 L3 L4 M N Waga* [mm] [kg] 5 0 GB Rp½ 26 22, ,25 20 G¼B Rp¾ , G½B Rp 34 30, , G2B Rp¼ G2¼B Rp½ 46 42, , G2¾B Rp ,90 * ) Waga bez śrubunków Całkowita wysokość montażu DN H [mm] SQX... SKD... SKB... 5 > 450 > 535 > > 460 > 535 > > 470 > 545 > DN = Średnica nominalna H = Całkowita wysokość siłownika plus minimalny odstęp od ściany lub sufitu umożliwiający montaż, podłączenie, obsługę, konserwację itd. H = Wysokość montażu od osi do zamontowanego siłownika (górna krawędź) H2 = Zawór w pozycji zamknięty (trzpień całkowicie wysunięty) Wymiary w mm 6/ Siemens Building Technologies
