1 4 463 Zawory trójdrogowe gwintowane, PN6 VXG4... Zawory trójdrogowe z przyłączami z gwintem zewnętrznym, PN6 Korpus zaworu z brązu Rg5 DN5... DN50 mm (½"...2") k vs, m 3 /h Skok 20 mm Mogą współpracować z siłownikami SQX..., SKD..., SKB... Śrubunki podłączeniowe mogą być dostarczane oddzielnie Zastosowanie Stosowane w instalacjach grzewczych i ciepłej wody użytkowej oraz w instalacjach wentylacji i klimatyzacji jako zawory regulacyjne spełniające funkcje mieszanie lub rozdzielanie. Do obiegów otwartych i zamkniętych. Czynniki Wersja standardowa z nieodcynkowującym się uszczelnieniem trzpienia: Woda chłodnicza Woda zimna Woda grzewcza niskiej temperatury Ciepła woda użytkowa C Woda grzewcza wysokiej temperatury ) 2) Woda ze środkami przeciwzamarzaniowymi ) 2) Solanki ) 2) Do czynników o temperaturze poniżej 0 C wymagany jest pogrzewacz trzpienia ASZ6.5 zapobiegający zamarzaniu trzpienia zaworu w gnieździe Woda ze środkami przeciwzamarzaniowymi i solanka: do 25 C wg DIN 358 (klasa obciążenia I) Siemens Building Technologies CMN4463pl / HVAC Products /6

2 Zestawienie typów Wersja standardowa Typ DN k vs S v p vmax. mieszanie rozdzielanie 2) [mm] [m 3 /h] [kpa] [kpa] VXG4.30 ) 5/6,6 VXG4.40 ) 5/0 2,5 > 50 VXG ,0 VXG , VXG VXG > 00 VXG VXG ) Wersja specjalna z uzupełnieniem typu 0 = ze szczelnym obejściem Typ DN k vs S v p vmax. mieszanie rozdzielanie 2) [mm] [m 3 /h] [kpa] [kpa] VXG4.30 ) 5/6,6 VXG4.40 ) 5/0 2,5 > 50 VXG ,0 VXG , VXG VXG > 00 VXG VXG Zawory te są fabrycznie wyposażone w szczelne obejście 2) Jeżeli akceptowany jest zwiększony poziom hałasu, to wartości te obowiązują też dla mieszania DN = Średnica nominalna p vmax = Maksymalna dopuszczalna różnica ciśnienia k vs = Przepływ nominalny wg VDI 273 w kanale regulacyjnym zaworu S v = Iloraz szerokości zakresów wg VDI 273 (II I = mieszanie lub I II = rozdzielanie) obowiązująca w całym zakresie skoku Wyposażenie dodatkowe Zamawianie Dostawa Elektryczny podgrzewacz trzpienia ASZ6.5, 24 V AC, wymagany do czynników o temperaturze poniżej 0 C. Przy zamawianiu należy podać ilość, opis i oznaczenie typu urządzenia. Przykład: 3 zawory trójdrogowe VXG4.25 Śrubunki należy zamawiać oddzielnie. Zawór, siłownik i śrubunki są pakowane i dostarczane oddzielnie. Urządzenia współpracujące Siłowniki pneumatyczne Siłowniki ) SQX... 2) SKD... SKB... Zawory H 00 miesz. rozdziel. miesz. rozdziel. miesz. rozdziel. Śrubunki Typ [mm] p max [kpa] Typ VXG4.30 VXG4.40 ALG5 VXG4.5 VXG ) ) ) ALG20 VXG4.25 ALG25 VXG ALG32 VXG ) ) 50 3) ALG40 VXG ) ) 00 3) ALG50 Karta katalogowa N4554 N456 N4564 ) Dostępne siłowniki: 24 V AC / 230 V AC z 3-stawnym sygnałem sterującym 24 V AC z ciągłym sygnałem sterującym V DC lub ma DC 2) Wartości p max i p s dotyczą siłowników SQX32... / SQX82... i SQX62 dostępnych od 999 3) Jeżeli akceptowany jest podwyższony poziom hałasu, to wartości te obowiązują też dla mieszania H 00 = 00% skoku zaworu i siłownika p max = Maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym zaworu (II I = mieszanie lub I II = rozdzielanie) w całym zakresie skoku zaworu z siłownikiem Siłowniki pneumatyczne dostępne są na zamówienie w lokalnych biurach lub oddziałach. Stosowanie siłowników pneumatycznych jest możliwe tylko wtedy, gdy zawór VXG4... stosowany jest jako zawór mieszający. CMN4463pl / Siemens Building Technologies 2/6 HVAC Products

3 Budowa Przekrój zaworu Prowadzony grzyb perforowany, trwale połączony z trzpieniem. II I II I Gniazdo ze specjalnym materiałem uszczelniającym zamocowane w korpusie. III III 4463Z0 Utylizacja Ze względu na różnorodność materiałów przed utylizacją urządzenia należy je rozłożyć na części i posortować według rodzaju materiału. Dobór zaworów Wykres doboru p v00 [bar] V 00 [m³/h] 0,0 0,02 0,03 0,04 0,05 0,06 0,08 0, 0,3 0,4 0, ,8 0,5 0,4 0,3 DN -k vs ,3 5-4,0 5/0-2,5 5/6 -,6 0,8 2 p vmax ,4 6,8 4,2 8,4 5,8 2,8 2,2,7,4, 0,85 0,3 0,75 0,5 0, 0,08 V 00 [l/s] 0,06 0, 0, p v00 [kpa] D0 00 kpa = bar 0 m słupa wody m 3 /h = 78 kg/s wody o temperaturze 20 C = p vmax = Maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym II I zaworu mieszającego obowiązująca dla całego zakresu skoku = p vmax = Maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym I II zaworu rozdzielającego obowiązująca dla całego zakresu skoku p v00 = Różnica ciśnienia w kanale regulacyjnym całkowicie otwartego zaworu (siłownika) (II I = mieszanie lub I II = rozdzielanie) przy przepływie V 00 V 00 = Przepływ w m 3 /h Siemens Building Technologies CMN4463pl / HVAC Products 3/6

4 Charakterystyka zaworu Przepływ k v / k vs 0,8 0,4 0 l - lll l ll ll l l - ll 0 0,4 0,8 Skok H / H D02P Charakterystyka zaworu: Kanał regulacyjny: %: liniowa %: n gl = 3 wg VDI / VDE 273 Obejście: %: liniowa Mieszanie: przepływ II i III do I Rozdzielanie: przepływ z I do II i III króciec I = przepływ stały króciec II = przepływ zmienny króciec III = obejście (przepływ zmienny) Zawór trójdrogowy powinien być stosowany głównie jako zawór mieszający. Ciśnienie robocze i temperatura pracy Ciśnienie robocze [bar] Temperatura pracy [ C] 4463D03P Ciśnienie robocze wg ISO 7268 i EN 333 przy temperaturze pracy C wg DIN 4747 i DIN 358 Wskazówki Projektowanie Zalecany jest montaż na rurociągu powrotnym, ze względu na niższe temperatury, które korzystnie wpływają na trwałość uszczelnienia trzpienia zaworu. Wymagania dotyczące jakości wody wg VDI W obiegach otwartych występuje ryzyko zablokowania grzyba zaworu przez osad wapienny. W takich przypadkach należy stosować tylko mocniejsze siłowniki SKB... Dodatkowo należy przewidzieć okresowe uruchamianie zaworu (dwa lub trzy razy w tygodniu). Przed zaworem stosować filtr zanieczyszczeń. W obiegach zamkniętych także zaleca się stosowanie filtra, co podniesie niezawodność działania zaworu. Do czynników o temperaturze poniżej 0 C wymagany jest elektryczny podgrzewacz trzpienia ASZ6.5, zapobiegający zamarzaniu trzpienia w gnieździe zaworu. Ze względów bezpieczeństwa pogrzewacz przeznaczony jest do napięcia 24 V AC / 30 W. Montaż Zawór i siłownik można łatwo zmontować bezpośrednio na miejscu instalacji. Nie są do tego wymagane żadne specjalne narzędzia ani kalibracje. Zawory dostarczane są z instrukcją montażu. Pozycja Dopuszczalna 4463Z02 Nie dopuszczalna Kierunek przepływu Podczas montażu przestrzegać kierunku przepływu oznaczonego na korpusie zaworu: Mieszanie z z II / III do I ll ll l l l ll ll l 4463Z04 Rozdzielanie z I do II / III CMN4463pl / Siemens Building Technologies 4/6 HVAC Products

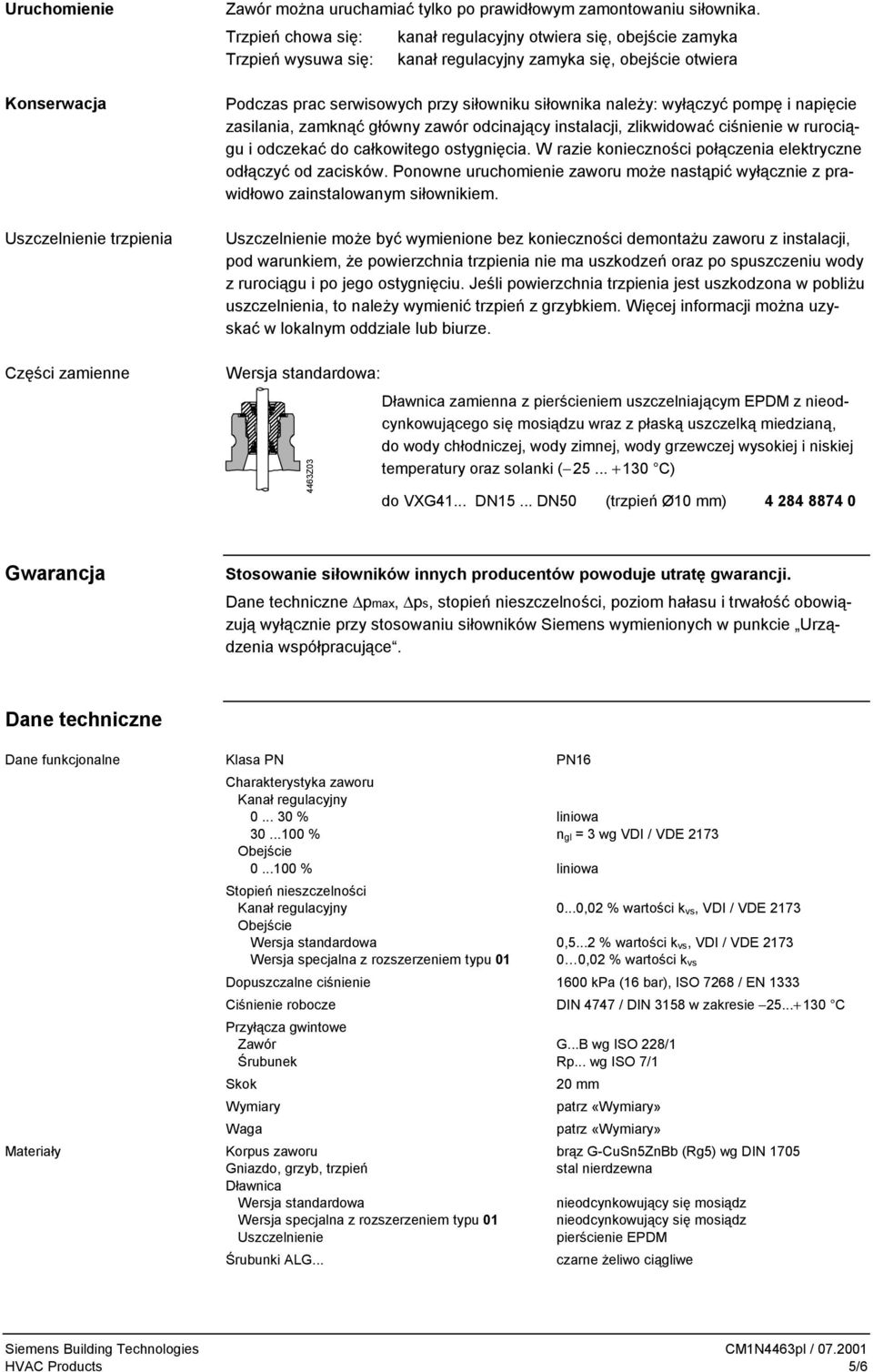

5 Uruchomienie Konserwacja Uszczelnienie trzpienia Części zamienne Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika. Trzpień chowa się: kanał regulacyjny otwiera się, obejście zamyka Trzpień wysuwa się: kanał regulacyjny zamyka się, obejście otwiera Podczas prac serwisowych przy siłowniku siłownika należy: wyłączyć pompę i napięcie zasilania, zamknąć główny zawór odcinający instalacji, zlikwidować ciśnienie w rurociągu i odczekać do całkowitego ostygnięcia. W razie konieczności połączenia elektryczne odłączyć od zacisków. Ponowne uruchomienie zaworu może nastąpić wyłącznie z prawidłowo zainstalowanym siłownikiem. Uszczelnienie może być wymienione bez konieczności demontażu zaworu z instalacji, pod warunkiem, że powierzchnia trzpienia nie ma uszkodzeń oraz po spuszczeniu wody z rurociągu i po jego ostygnięciu. Jeśli powierzchnia trzpienia jest uszkodzona w pobliżu uszczelnienia, to należy wymienić trzpień z grzybkiem. Więcej informacji można uzyskać w lokalnym oddziale lub biurze. Wersja standardowa: 4463Z03 Dławnica zamienna z pierścieniem uszczelniającym EPDM z nieodcynkowującego się mosiądzu wraz z płaską uszczelką miedzianą, do wody chłodniczej, wody zimnej, wody grzewczej wysokiej i niskiej temperatury oraz solanki ( C) do VXG4... DN5... DN50 (trzpień Ø0 mm) Gwarancja Stosowanie siłowników innych producentów powoduje utratę gwarancji. Dane techniczne pmax, ps, stopień nieszczelności, poziom hałasu i trwałość obowiązują wyłącznie przy stosowaniu siłowników Siemens wymienionych w punkcie Urządzenia współpracujące. Dane techniczne Dane funkcjonalne Materiały Klasa PN PN6 Charakterystyka zaworu Kanał regulacyjny % liniowa % n gl = 3 wg VDI / VDE 273 Obejście % liniowa Stopień nieszczelności Kanał regulacyjny 0...0,02 % wartości k vs, VDI / VDE 273 Obejście Wersja standardowa 0,5...2 % wartości k vs, VDI / VDE 273 Wersja specjalna z rozszerzeniem typu 0 0 0,02 % wartości k vs Dopuszczalne ciśnienie 600 kpa (6 bar), ISO 7268 / EN 333 Ciśnienie robocze DIN 4747 / DIN 358 w zakresie C Przyłącza gwintowe Zawór G...B wg ISO 228/ Śrubunek Rp... wg ISO 7/ Skok 20 mm Wymiary patrz «Wymiary» Waga patrz «Wymiary» Korpus zaworu brąz G-CuSn5ZnBb (Rg5) wg DIN 705 Gniazdo, grzyb, trzpień stal nierdzewna Dławnica Wersja standardowa nieodcynkowujący się mosiądz Wersja specjalna z rozszerzeniem typu 0 nieodcynkowujący się mosiądz Uszczelnienie pierścienie EPDM Śrubunki ALG... czarne żeliwo ciągliwe Siemens Building Technologies CMN4463pl / HVAC Products 5/6

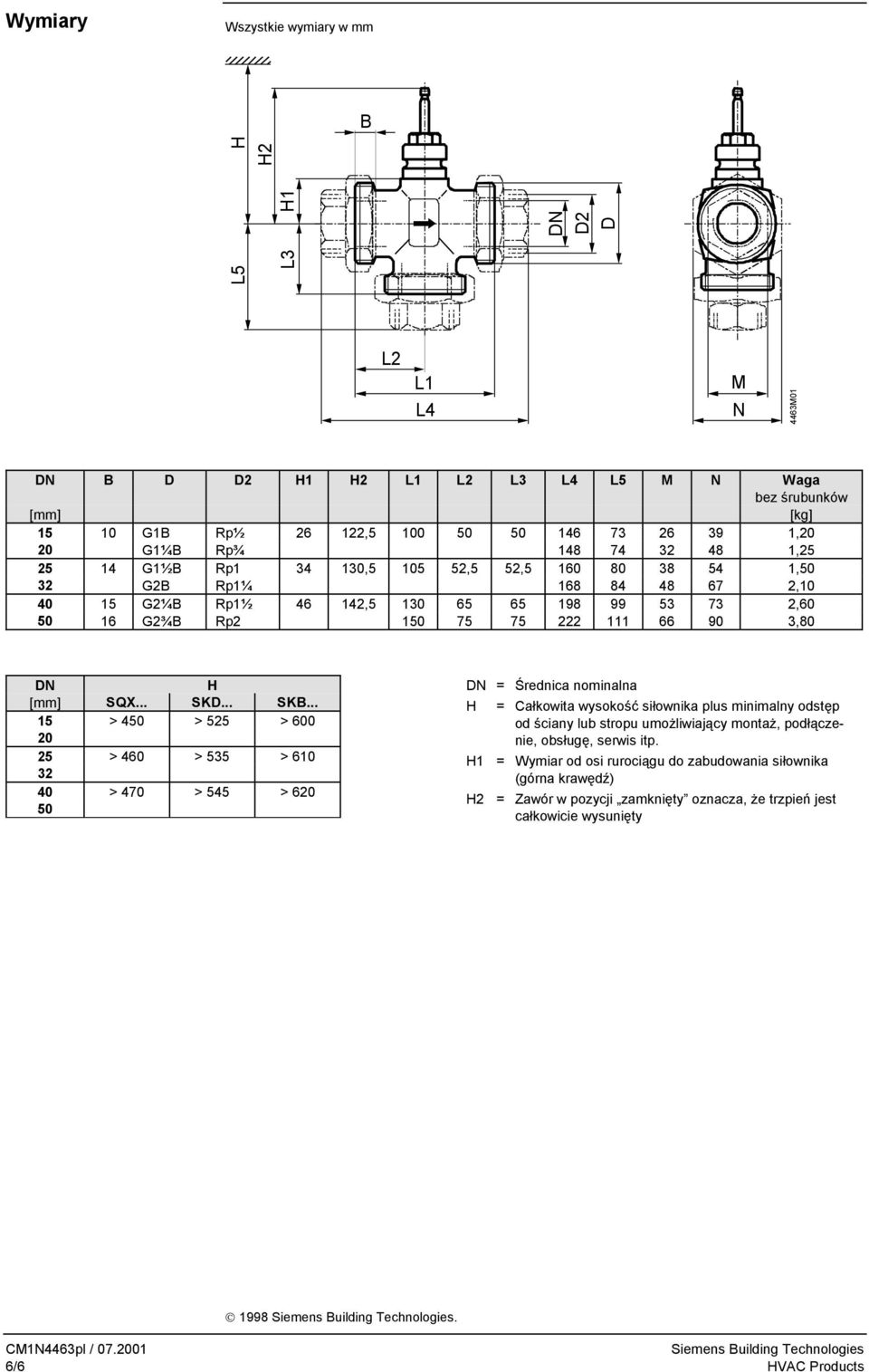

6 Wymiary Wszystkie wymiary w mm B L5 L3 H DN D2 D H H2 L2 L L4 M N 4463M0 DN B D D2 H H2 L L2 L3 L4 L5 M N Waga bez śrubunków [mm] [kg] 5 0 GB Rp½ 26 22, ,20 20 G¼B Rp¾ , G½B Rp 34 30, ,5 52, ,50 32 G2B Rp¼ , G2¼B Rp½ 46 42, , G2¾B Rp ,80 DN H [mm] SQX... SKD... SKB... 5 > 450 > 525 > > 460 > 535 > > 470 > 545 > DN = Średnica nominalna H = Całkowita wysokość siłownika plus minimalny odstęp od ściany lub stropu umożliwiający montaż, podłączenie, obsługę, serwis itp. H = Wymiar od osi rurociągu do zabudowania siłownika (górna krawędź) H2 = Zawór w pozycji zamknięty oznacza, że trzpień jest całkowicie wysunięty 998 Siemens Building Technologies. CMN4463pl / Siemens Building Technologies 6/6 HVAC Products
