1 Netafim Irygacja Sp. z o.o Skierniewice ul.rybickiego 10 tel (46) (46) Sposoby przystosowania urządzeń elektrycznych zamontowanych w obiekcie szklarniowym do komputera klimatycznego Netagrow 1

2 Czujnik temperatury wody ogrzewania. Czujnik powinien być zainstalowany na odcinku prostym co najmniej 0,5 m. od pompy. Kable należy położyć od każdego czujnika do komputera Netagroł. Obwody siłowe i sterownicze powinny być zainstalowane w szafie elektrycznej razem z mikroprzekaźnikami. Rysunek dotyczy wszystkich pomp obiegowych zainstalowanych w zakładzie. Pompy biegowe CO E4 - zabezpieczenie nadmiarowo prądowe K4 - stycznik obwodu siłowego SA4 - przełącznik pracy (praca automatyczna z komputera,praca ręczna) R4 - mikro-przekaźnik sterowany z komputera HA4 - sygnalizacja awarii pompy HL4 - sygnalizacja pracy pompy Uwaga : Styk mikroprzekaźnika R4 jest stykiem normalnie zamkniętym (NC) Zaciski P1 i P2 nie mogą być mostkowane z innymi obwodami. 2

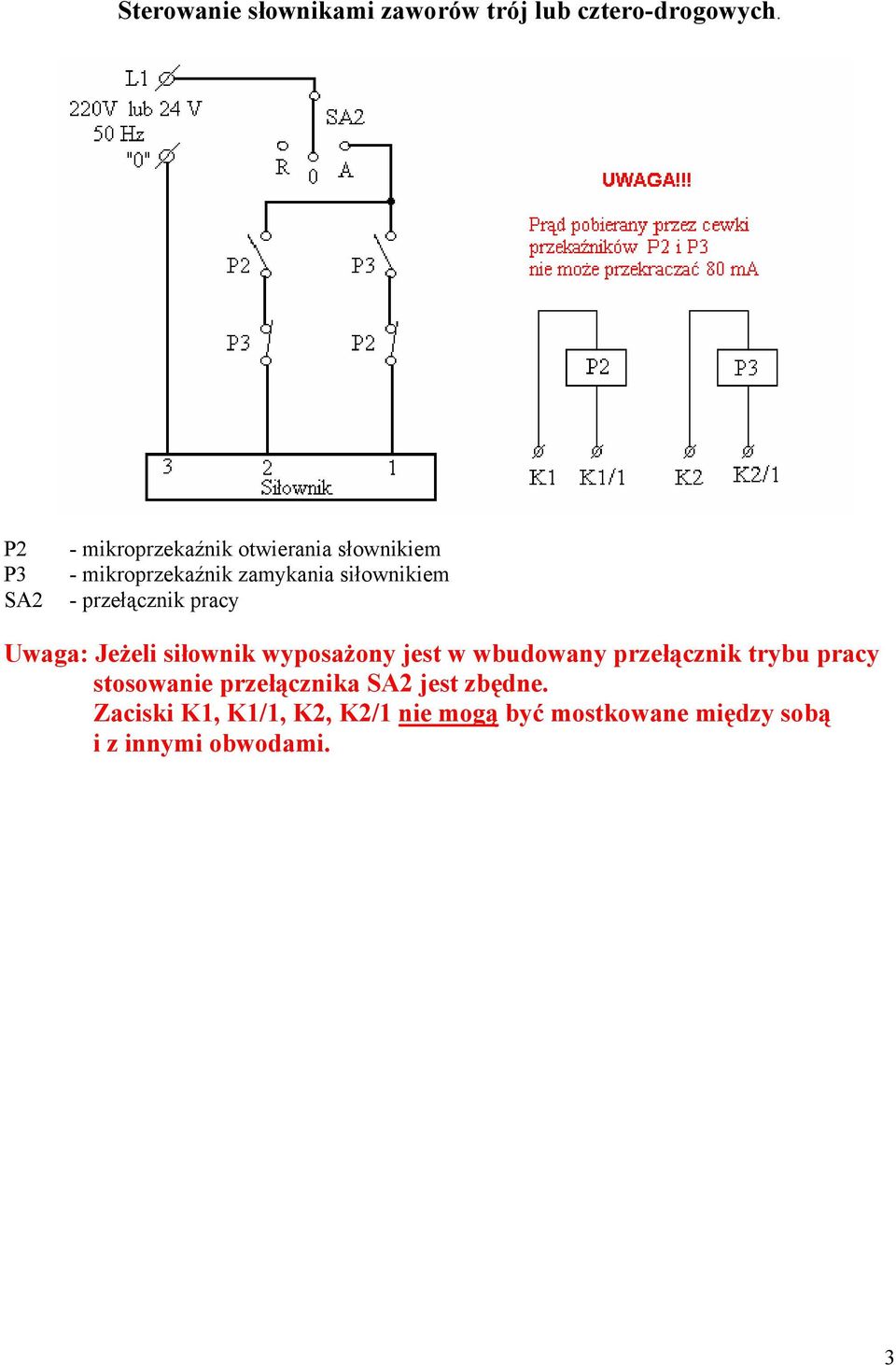

3 Sterowanie słownikami zaworów trój lub cztero-drogowych. P2 P3 SA2 - mikroprzekaźnik otwierania słownikiem - mikroprzekaźnik zamykania siłownikiem - przełącznik pracy Uwaga: Jeżeli siłownik wyposażony jest w wbudowany przełącznik trybu pracy stosowanie przełącznika SA2 jest zbędne. Zaciski K1, K1/1, K2, K2/1 nie mogą być mostkowane między sobą i z innymi obwodami. 3

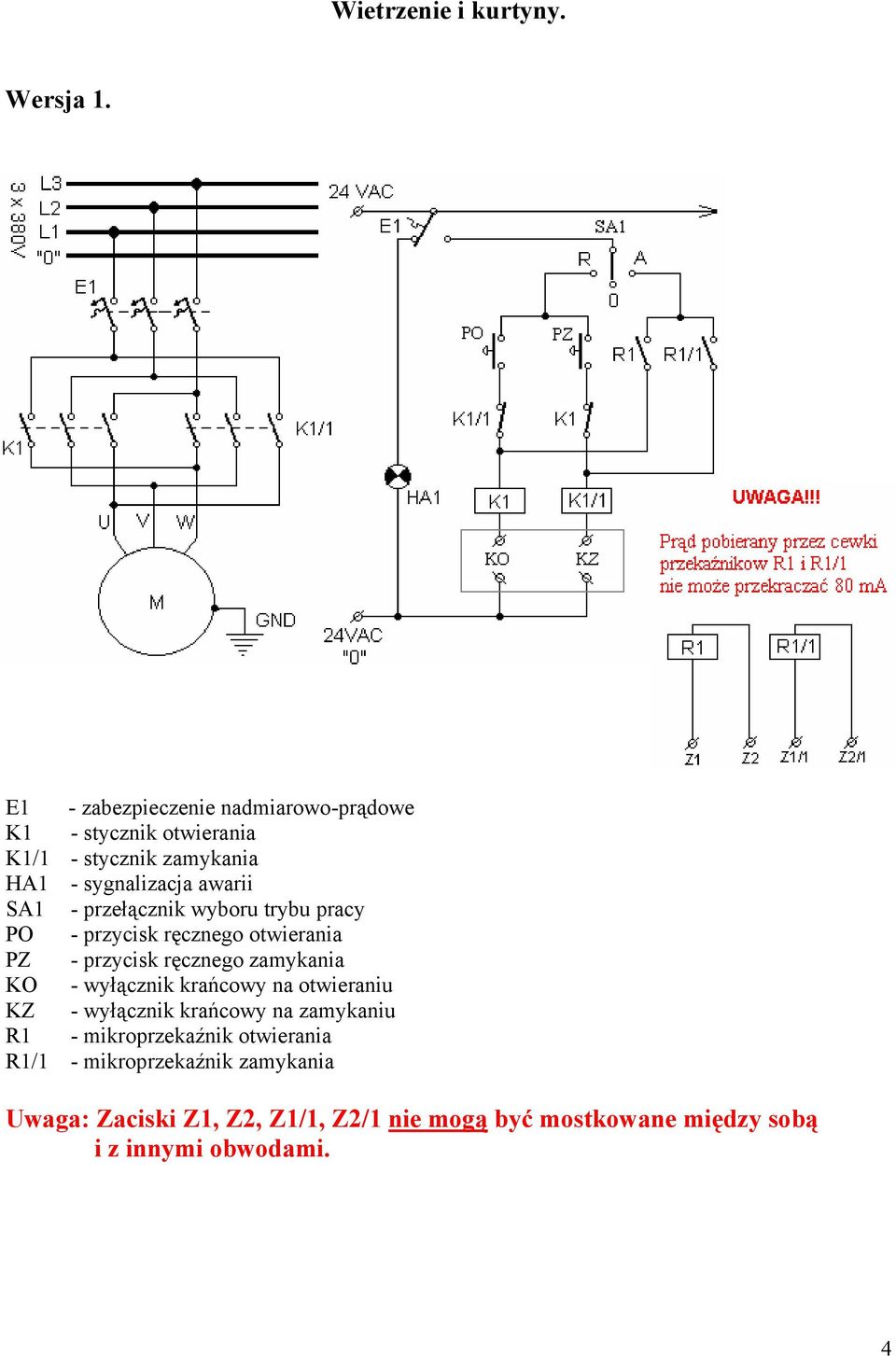

4 Wietrzenie i kurtyny. Wersja 1. E1 - zabezpieczenie nadmiarowo-prądowe K1 - stycznik otwierania K1/1 - stycznik zamykania HA1 - sygnalizacja awarii SA1 - przełącznik wyboru trybu pracy PO - przycisk ręcznego otwierania PZ - przycisk ręcznego zamykania KO - wyłącznik krańcowy na otwieraniu KZ - wyłącznik krańcowy na zamykaniu R1 - mikroprzekaźnik otwierania R1/1 - mikroprzekaźnik zamykania Uwaga: Zaciski Z1, Z2, Z1/1, Z2/1 nie mogą być mostkowane między sobą i z innymi obwodami. 4

5 Wersja 2. E1 - zabezpieczenie nadmiarowo-prądowe K1 - stycznik otwierania K1/1 - stycznik zamykania HA1 - sygnalizacja awarii SA1 - przełącznik wyboru trybu pracy KO - wyłącznik krańcowy na otwieraniu KZ - wyłącznik krańcowy na zamykaniu R1 - mikroprzekaźnik otwierania R1/1 - mikroprzekaźnik zamykania Uwaga: Zaciski Z1, Z2, Z1/1, Z2/1 nie mogą być mostkowane między sobą i z innymi obwodami. 5

6 Komputer klimatyczny Netagrow i dozownik nawozów Netaflex Pompa podająca wodę do dozownika. E4 - zabezpieczenie nadmiarowo prądowe K4 - stycznik obwodu siłowego SA4 - przełącznik pracy (praca automatyczna z komputera,praca ręczna) R4 - mikro-przekaźnik sterowany z komputera HA4 - sygnalizacja awarii pompy HL4 - sygnalizacja pracy pompy Uwaga : Styk mikroprzekaźnika R4 jest stykiem normalnie otwartym (NO) Zaciski P1 i P2 nie mogą być mostkowane z innymi obwodami. 6

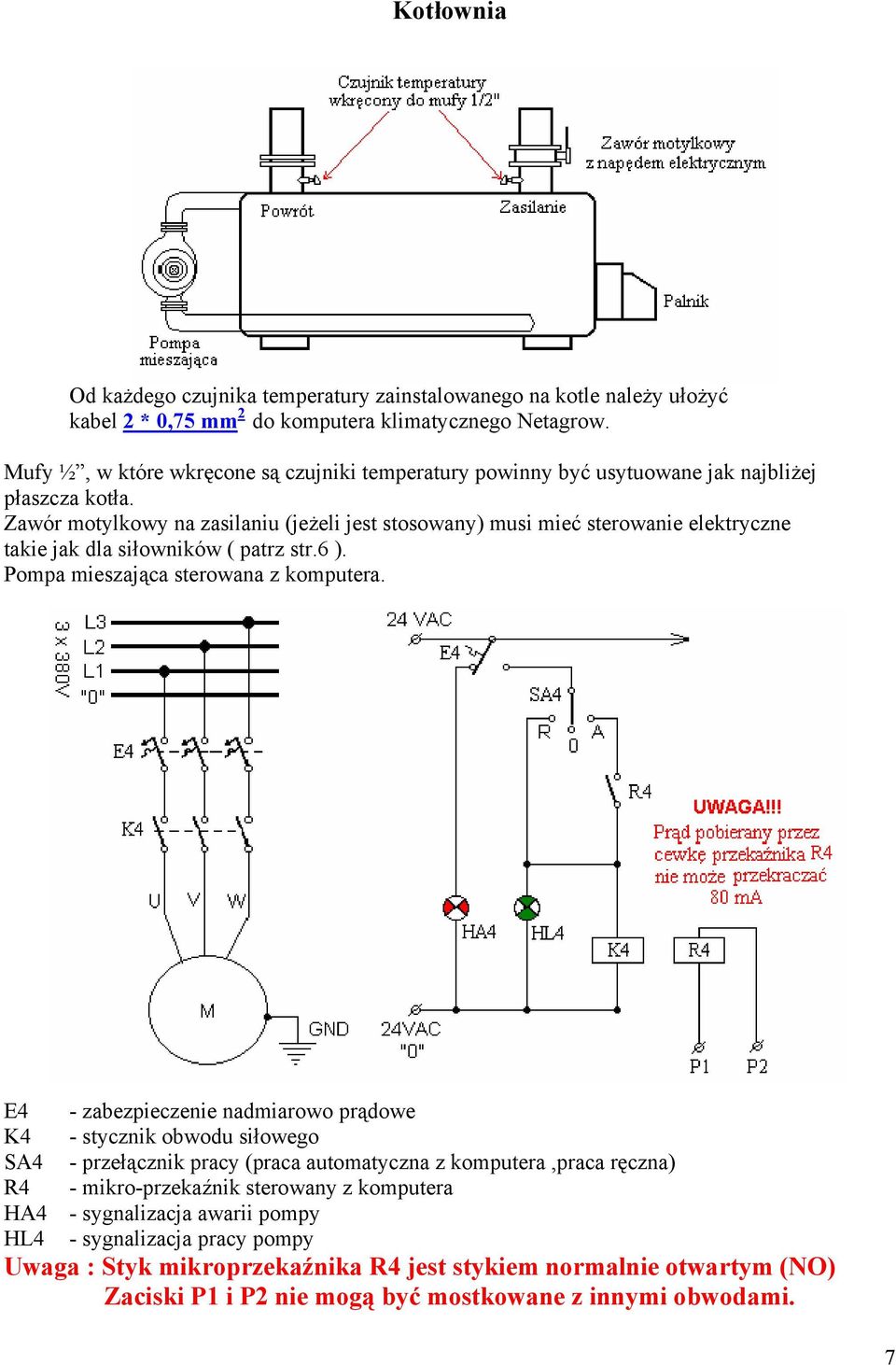

7 Kotłownia Od każdego czujnika temperatury zainstalowanego na kotle należy ułożyć kabel 2 * 0,75 mm 2 do komputera klimatycznego Netagrow. Mufy ½, w które wkręcone są czujniki temperatury powinny być usytuowane jak najbliżej płaszcza kotła. Zawór motylkowy na zasilaniu (jeżeli jest stosowany) musi mieć sterowanie elektryczne takie jak dla siłowników ( patrz str.6 ). Pompa mieszająca sterowana z komputera. E4 - zabezpieczenie nadmiarowo prądowe K4 - stycznik obwodu siłowego SA4 - przełącznik pracy (praca automatyczna z komputera,praca ręczna) R4 - mikro-przekaźnik sterowany z komputera HA4 - sygnalizacja awarii pompy HL4 - sygnalizacja pracy pompy Uwaga : Styk mikroprzekaźnika R4 jest stykiem normalnie otwartym (NO) Zaciski P1 i P2 nie mogą być mostkowane z innymi obwodami. 7

8 Palnik modulowany P1 - PRZEKAŹNIK USTAWIENIA KOTŁA NA PRACĘ Z KOMPUTERA AR - przełącznik trybu pracy automat, ręcznie P2 - załączenie pracy kotła P3 - otwieranie serwomotoru P4 - zamykanie serwomotoru P5 - sygnał zwroty do komputera o rozpaleniu kotła P6 - wyłączenie awaryjne pracy kotła Opis sterowania kotłem przez komputer klimatyczny Netagrow. 1. Z chwilą zadeklarowania pracy kotła w trybie automatycznym na przekaźniki P1 i P2 zostaje podane napięcie zasilania z komputera. 2. Po obliczeniu odpowiedniego zapotrzebowania na moc grzewczą lub na CO 2, z przekaźnika P2 zostaje zdjęte napięcie i następuje rozpalenie kotła. 3. Następne czynności uruchomienia wykonywane są zgodnie z programatorem palnika, aż do momentu wysłania do komputera sygnału o rozpaleniu kotła. ( zwarty styk P5 ) 4. Od tego momentu sterowanie serwomotorem odbywa się przy pomocy przekaźników P3 i P4. Uwaga: Prąd cewek przekaźników zasilanych z komputera nie może przekraczać 100 ma. Napięcie zasilania 24 V AC. Zaciski P1,P1/1,P2,P2/1,P3,P3/1,P4,P4/1,P5,P5/1,P6,P6/1 nie mogą być mostkowane między sobą i z innymi obwodami. Od skrzyni w której umieszczone są przekaźniki P1, P2, P3, P4, P5 i P6 sterowania palnikiem do komputera klimatycznego Netagrow należy przygotować kabel 18 * 1 mm 2. 8
