1 Arkusz Informacyjny Siłowniki sterowane syg. analogowym lub 3-punktowym AMV(E) 410, AMV(E) bez funkcji powrotu AMV(E) 413, AMV(E) 613, z funkcją powrotu sterowaną sprężynowo Opis / Zastosowanie AMV 410, 413 AMV(-H) 610, 613, 633 AME 410, 413 AME(-H) 610, 613, 633 AMV(E) 410, 413 jest siłownikiem elektrycznym z silnikiem synchronicznym i przekładnią redukcyjną. AMV(E) 610, 613, 633 jest siłownikiem elektrohydraulicznym z pompą hydrauliczną i zaworami elektromagnetycznymi. Siłownik może być stosowany w połączeniu z zaworami ( patrz str.6): Dwudrogowymi: VFG 2(21), VFG 25, VFU 2 (NC), VFGS 2 (do pary), DN Zaworami kombinowanymi: AFQM (regulator przepływu ze zintegrowanym zaworem regulacyjnym), DN Z siłownikami współpracują regulatory typu EC firmy Danfoss lub inne z sygnałem sterującym 3-punktowym bądź analogowym. Głównie mają zastosowanie w ogrzewnictwie i ciepłownictwie w systemach wodnych i parowych do temp. 350ºC. Siłowniki spełniają: - Wymogi normy DIN EN DIN EN i DIN EN Wymogi normy DIN (funkcja bezpieczeństwa): Dla typu: AMV(E) 413, 613, 633 Dane podstawowe: Zasilanie: - 230V/ 50Hz i 24 V/50Hz Sygnał wejściowy: - 3 punktowy - analogowy 0 (4) 20 ma / 0 (2) 10 V Sterowanie ręczne: - elektryczne - mechaniczne Wyposażenie dodatkowe: - wyłączniki krańcowe Zamawianie Typ Funkcja Sygnał wejściowy/ Szybkość Wyłączniki bezpieczeństwa Napięcie zasilania (s/mm) krańcowe Nr kat. AMV G0608 AMV Sygnał G0609 AMV 413 x 3-punktowy/ G0611 AMV 413 x 230 V~ G0612 AME 410-0(4) - 20 ma dc G0610 0(2) - 10 V dc/ AME 413 x 24V~ G0613 AMV G0614 AMV 613 x Sygnał G0616 AMV 613-Y60 1) x 3-punktowy/ G0617 AMV 633 x 230 V~ G0618 AMV-H 613 2) x G0621 AME G0615 AME 613 x G0619 AME 633 x 0(4) - 20 ma dc 0(2) - 10 V dc/ G0620 AME-H 613 2) x 230V~ G0622 1) Skok zaworu Y60 dla większych k vs DN ) Wersja z nastawieniem mechanicznym skoku i funkcją bezpieczeństwa. Zgodność z normą DIN nie sprawdzana SIBC R&D VD.AA.O1.49 Danfoss 07/2005 1

2 Dane techniczne 1) Kierunek skuteczny: trzpień wysunięty tj. zawór zamknięty. 2) Kierunek skuteczny może być przystosowany do wymagań. 3) Dla zaworu zamontowanego z siłownikiem skierowanym w dół stopień ochrony wynosi IP 52. Siłowniki AMV / AME 410, 413 Typ siłownika AMV 413 AMV 410 AME 413 AME 410 Funkcja bezpieczeństwa (powrotu) 1) x - x - Zasilanie/ Częstotliwość 230 V 24 V +10 do - 15 % +10 do - 15 % 50/60 Hz 50/60 Hz Zużycie energii (VA) Sygnał wejściowy Sygnał wyjściowy pozycji zaworu 3-punktowy 230 V / 50 Hz Skok (mm) 20-0(4) - 20 ma dc 0(2) - 10 V dc 2) Wyłączniki krańcowe (2 szt.) 230 V, 1A 24 V, 1A Szybkość (s/mm) 15 Przybliżona szybkość dla funkcji powrotu 0.5 do do 1 - (bezpieczeństwa) (s/mm) Siła (N) Zachowanie przy zaniku zasilania Funkcja powrotu, Trzpień pozostaje Funkcja powrotu, Trzpień pozostaje trzpień w ostatniej trzpień w ostatniej wysunięty pozycji wysunięty pozycji Stopień ochrony zg. z EN IP 54 3) Max. temp. otoczenia ( o C) -10 do +50 Max. temp. przechowywania ( o C) -40 do +70 Sterowanie ręczne Elektryczne Waga (kg) Materiał obudowy Materiał nakrętki / łączniki Poliamid wzmocniony włóknem szklanym Brąz/ stal Siłowniki AMV(-H) / AME(-H) 610, 613, 633 Typ siłownika AMV 610 AMV 613 AMV-H 613 AME 610 AME 613 AME-H 613 AMV 633 AME 633 Funkcja bezpieczeństwa (powrotu) 1) - x x - x x Zasilanie/ Częstotliwość Zużycie energii (VA) V +10 do - 15 % 50/60 Hz 1) Kierunek skuteczny: trzpień wysunięty tj. zawór zamknięty. 2) Kierunek skuteczny może być przystosowany do wymagań. Sygnał wejściowy 3-punktowy 230 V / 50 Hz 0(4) - 20 ma dc 0(2) - 10 V dc 2) Sygnał wyjściowy pozycji zaworu 0(4) - 20 ma dc Skok (mm) 30 Wyłączniki krańcowe (2 szt.) Przełącznik, wybór napięcia do max 250 V, 1A Szybkość (s/mm) 15 (4 - wersje AMV / AME 633) Przybliżona szybkość dla funkcji powrotu do do 1 (bezpieczeństwa) (s/mm) Siła (N) 1200 Zachowanie przy zaniku zasilania Trzpień Funkcja powrotu, Trzpień Funkcja powrotu, pozostaje trzpień pozostaje trzpień w ostatniej wysunięty w ostatniej wysunięty pozycji pozycji Stopień ochrony zg. z. EN IP 54 Max. temp. otoczenia ( o C) -10 do +50 Max. temp. przechowywania ( o C) -40 do +70 Sterowanie ręczne Elektryczne Waga (kg) 4 Materiał obudowy Materiał nakrętki / łączniki - - mechanicz. - - mechanicz. Poliamid wzmocniony włóknem szklanym Brąz/ stal 2 VD.AA.O1.49 Danfoss 07/2005 SIBC R&D

3 Dane techniczne (kontynuacja) - Znak zgodności z normami Wytyczne Niskich Napięć 73/23/EEC i 93/68/EEC, EN 60730/2/14 Wytyczne EMC 89/336/EEC, 92/31/EEC, 93/68/EEC, EN DIN DIN EN DIN EN DIN EN DIN EN Montaż Type Woda Para AMV / AME 410, 413 AMV / AME 610, 613, 630, 633 Nie zależy od temp. do 120 o C, i średnicy nominalnej średnica nominalna do DN 80 Dla temperatury powyżej 200 C należy montować z przedłużką trzpienia ZF4 lub ZF5 (patrz karta katalogowa zaworu) Wymiary 125 AMV / AME 410 AMV / AME 413 AMV / AME 610, 613, 630, 633 SIBC R&D VD.AA.O1.49 Danfoss 07/2005 3

4 Budowa Wskaźnik kierunku ruchu 2. Przycisk elektryczny do sterowania ręcznego 3. Wskaźnik skoku 1 Obrotowy przełącznik elektryczny do sterowania ręcznego 2 Wskaźnik skoku 3 Nakrętka łącząca AMV / AME 410, 413 AMV / AME 610, 613, 633 Ręczne sterowanie Sterowanie elektryczne Sterowanie elektryczne Sterowanie mechaniczne AMV / AME AMV(-H) / AME(-H) AMV(-H) / AME(-H) 410, , 613, , VD.AA.O1.49 Danfoss 07/2005 SIBC R&D

5 Podłączenia elektryczne Zasilanie 230 V AC Zasilanie 230 V AC Zworka do podłączeń STB/SDW z przełącznikiem rozłączającym Zworka do podłączeń STB/SDW z przełącznikiem rozłączającym do / z regulatora do / z regulatora Skok Skok AMV 410 AMV 413 0(2) - 10V oder 0(4) - 20mA AUSG. EING. + U I GND. 0(4) - 20mA DC 0(2) - 10 V DC 0(4) - 20mA DC 0(2) - 10 V DC Sygnał Eingang wejściowy Sygnał Ausgang wyjściowy Hub STB STW SDB Zworka bei Anschluss do podłączeń von STB, STB, STW, STW, SDB SDB z Brücke przełącznikiem entfernenrozłączającym PE 24VAC 24 V AC PE Spannungsversorgung Zasilanie GRENZK. GRENZK. AUF ZU Zawór Ventil ZU "ZAMKNIĘTY" Schubstange trzpień ausfahren wysunięty Zawór Ventil AUF "OTWARTY" Schubstange trzpień eingefahren wsunięty Max. Grenzkontakte 24 V max. 24 V AME 410, 413 Skok Ventilhub zaworu 0/4-20 ma Sterowanie Externe Regelung zewnętrzne styki pot. freie bezpotencjałowe Kontakte ma + ma PE auf zu Przełącznik HA-Schalter ręczny Sygnał wyjściowy 0(4) - 20 na ma 0(2) - 10 V GND Sygnał wejściowy 0(4) - 20 na ma 0(2) - 10 V 13 Przełącznik Grenzkontakt krańcowy für Stellung AUF dla pozycji OTWARTY Przełącznik Grenzkontakt krańcowy für Stellung ZU dla pozycji ZAMKNIĘTY Ogranicznik Sicherheitsdruckbegrenzer* ciśnienia bezpieczeństwa Ogranicznik Sicherheitstemperaturbegrenzer* temperatury bezpieczeństwa Zw. Br. 6 5 Zw. Br. 4 3 PE Auf Stop Auto Stop Zu auf zu N OTWARTY Przełączniki krańcowe ZAMKNIĘTY Zworka do podłączeń STB, STW, SDB z przełącznikiem rozłączającym Zasilanie 230 V AC Zasilanie Netzversorgung /N/PE / N / ~ 230 V V/50 / Hz 2 1 N PE * falls kein Einbau von Sicherheitselementen, eingebaute Brücken belassen! AMV 610, 613, 633 AME 610, 613, 633 SIBC R&D VD.AA.O1.49 Danfoss 07/2005 5

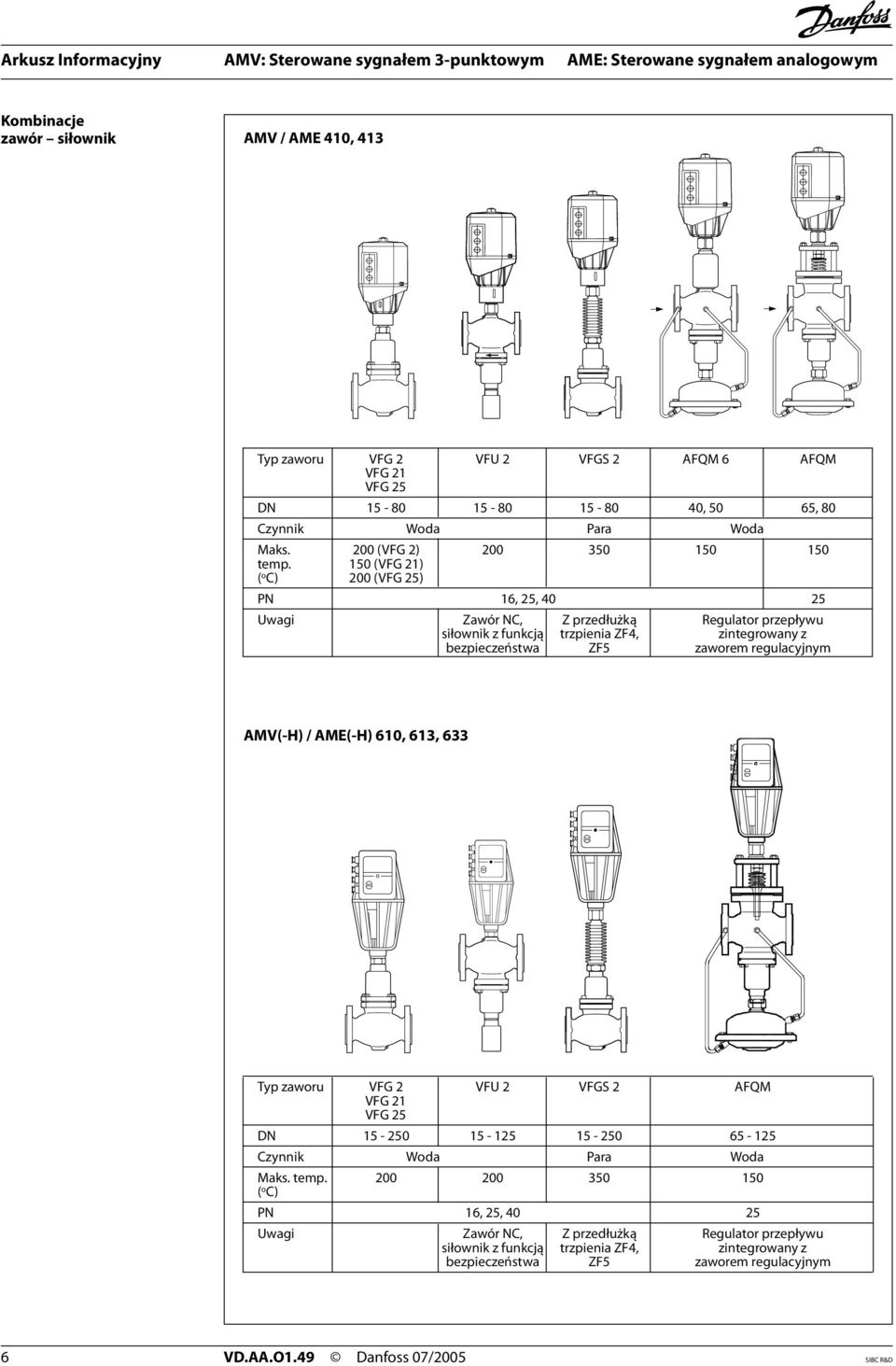

6 Kombinacje zawór siłownik AMV / AME 410, 413 Typ zaworu VFG 2 VFU 2 VFGS 2 AFQM 6 AFQM VFG 21 VFG 25 DN , 50 65, 80 Czynnik Woda Para Woda Maks. 200 (VFG 2) temp. 150 (VFG 21) ( o C) 200 (VFG 25) PN 16, 25, Uwagi Zawór NC, Z przedłużką Regulator przepływu siłownik z funkcją trzpienia ZF4, zintegrowany z bezpieczeństwa ZF5 zaworem regulacyjnym AMV(-H) / AME(-H) 610, 613, 633 Typ zaworu VFG 2 VFU 2 VFGS 2 AFQM VFG 21 VFG 25 DN Czynnik Woda Para Woda Maks. temp ( o C) PN 16, 25, Uwagi Zawór NC, Z przedłużką Regulator przepływu siłownik z funkcją trzpienia ZF4, zintegrowany z bezpieczeństwa ZF5 zaworem regulacyjnym 6 VD.AA.O1.49 Danfoss 07/2005 SIBC R&D

7 SIBC R&D VD.AA.O1.49 Danfoss 07/2005 7

8 Danfoss nie ponosi odpowiedzialności za możliwe błędy drukarskie w katalogach, broszurach i innych materiałach drukowanych. Dane techniczne zawarte w broszurze mogą ulec zmianie bez wcześniejszego uprzedzenia, jako efekt stałych ulepszeń i modyfikacji naszych urządzeń. Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek. Nazwa Danfoss, logotyp Danfoss są znakami towarowymi Danfoss A/S. Wszelkie prawa zastrzeżone Danfoss PM Sp. z o.o. Tuchom Chwaszczyno tel. (48 58) fax: (48 58) lpmpoland@danfoss.com 8 VD.AA.O1.49 Danfoss 07/2005 SIBC R&D
