1 SPIS TREŚCI: 1. Wstęp 1.1. Podstawa opracowania 1.2. Przedmiot opracowania 1.3. Zakres opracowania 2. Zasilanie projektowanej pompowni 2.1 Wykonanie przyłącza 2.2 Złącze kablowo-pomiarowe 2.3 Zasilanie pompowni 3.Obliczenia techniczne 4.Wykaz podstawowych materiałów ark.1

Zasilanie projektowanej pompowni 2.1 Wykonanie przyłącza 2.

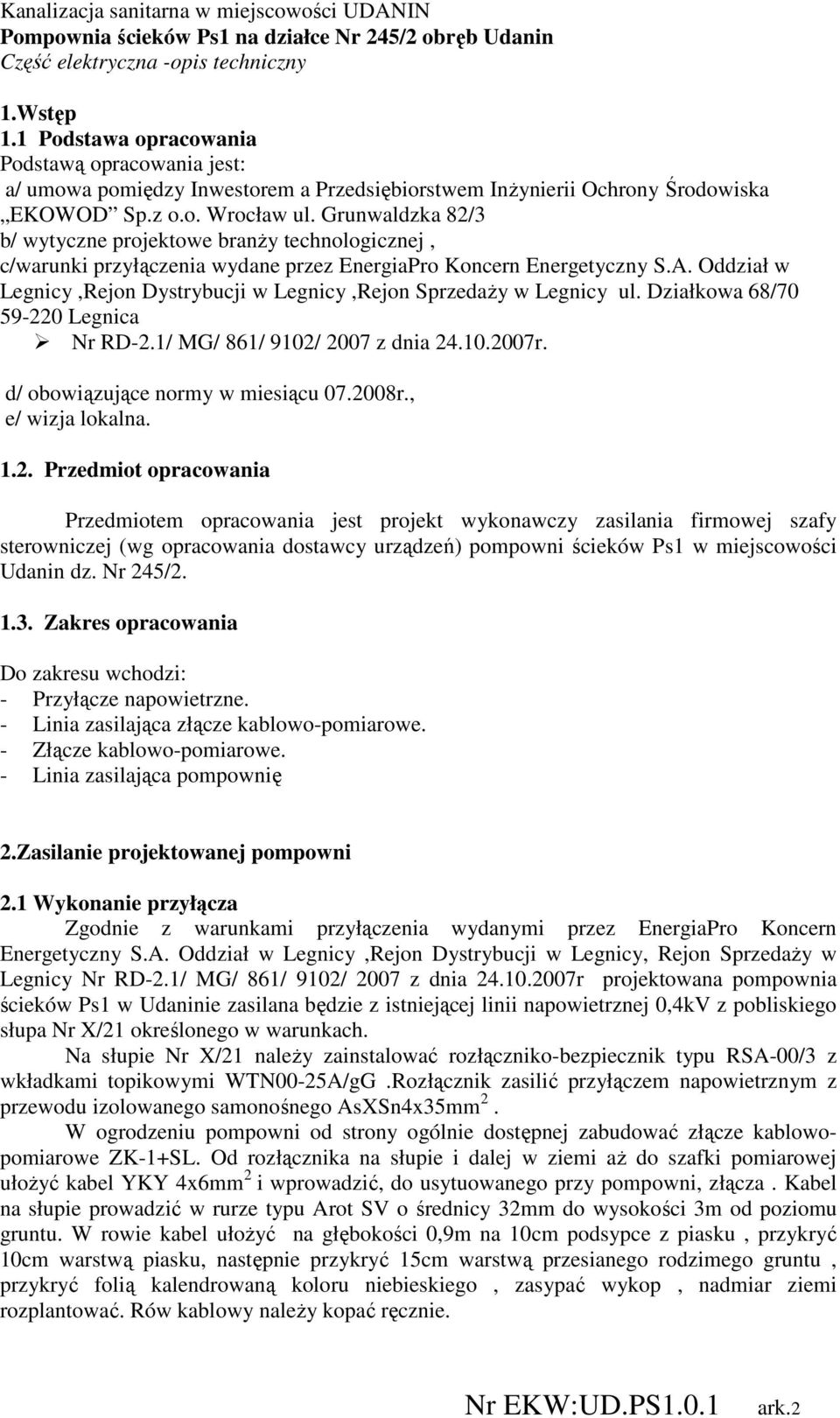

2 1.Wstęp 1.1 Podstawa opracowania Podstawą opracowania jest: a/ umowa pomiędzy Inwestorem a Przedsiębiorstwem InŜynierii Ochrony Środowiska EKOWOD Sp.z o.o. Wrocław ul. Grunwaldzka 82/3 b/ wytyczne projektowe branŝy technologicznej, c/warunki przyłączenia wydane przez EnergiaPro Koncern Energetyczny S.A. Oddział w Legnicy,Rejon Dystrybucji w Legnicy,Rejon SprzedaŜy w Legnicy ul. Działkowa 68/ Legnica Nr RD-2.1/ MG/ 861/ 9102/ 2007 z dnia r. d/ obowiązujące normy w miesiącu r., e/ wizja lokalna Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy zasilania firmowej szafy sterowniczej (wg opracowania dostawcy urządzeń) pompowni ścieków Ps1 w miejscowości Udanin dz. Nr 245/ Zakres opracowania Do zakresu wchodzi: - Przyłącze napowietrzne. - Linia zasilająca złącze kablowo-pomiarowe. - Złącze kablowo-pomiarowe. - Linia zasilająca pompownię 2.Zasilanie projektowanej pompowni 2.1 Wykonanie przyłącza Zgodnie z warunkami przyłączenia wydanymi przez EnergiaPro Koncern Energetyczny S.A. Oddział w Legnicy,Rejon Dystrybucji w Legnicy, Rejon SprzedaŜy w Legnicy Nr RD-2.1/ MG/ 861/ 9102/ 2007 z dnia r projektowana pompownia ścieków Ps1 w Udaninie zasilana będzie z istniejącej linii napowietrznej 0,4kV z pobliskiego słupa Nr X/21 określonego w warunkach. Na słupie Nr X/21 naleŝy zainstalować rozłączniko-bezpiecznik typu RSA-00/3 z wkładkami topikowymi WTN00-25A/gG.Rozłącznik zasilić przyłączem napowietrznym z przewodu izolowanego samonośnego AsXSn4x35mm 2. W ogrodzeniu pompowni od strony ogólnie dostępnej zabudować złącze kablowopomiarowe ZK-1+SL. Od rozłącznika na słupie i dalej w ziemi aŝ do szafki pomiarowej ułoŝyć kabel YKY 4x6mm 2 i wprowadzić, do usytuowanego przy pompowni, złącza. Kabel na słupie prowadzić w rurze typu Arot SV o średnicy 32mm do wysokości 3m od poziomu gruntu. W rowie kabel ułoŝyć na głębokości 0,9m na 10cm podsypce z piasku, przykryć 10cm warstwą piasku, następnie przykryć 15cm warstwą przesianego rodzimego gruntu, przykryć folią kalendrowaną koloru niebieskiego, zasypać wykop, nadmiar ziemi rozplantować. Rów kablowy naleŝy kopać ręcznie. ark.2

Oddział w Legnicy,Rejon Dystrybucji w Legnicy,Rejon SprzedaŜy w Legnicy ul. Działkowa 68/70 59-220 Legnica Nr RD-2.1/ MG/ 861/ 9102/ 2007 z dnia 24.10.2007r. d/ obowiązujące normy w miesiącu 07.2008r.

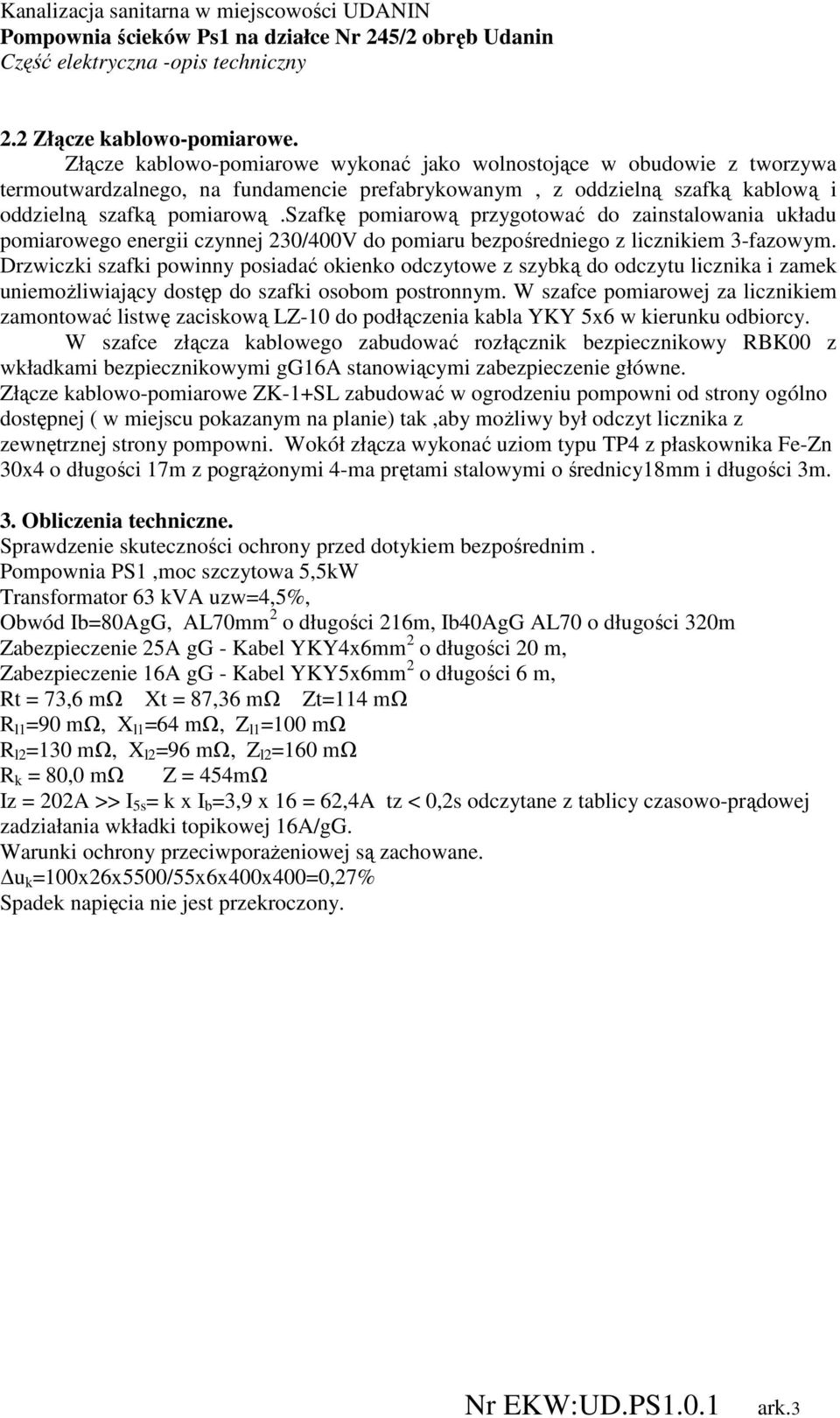

3 2.2 Złącze kablowo-pomiarowe. Złącze kablowo-pomiarowe wykonać jako wolnostojące w obudowie z tworzywa termoutwardzalnego, na fundamencie prefabrykowanym, z oddzielną szafką kablową i oddzielną szafką pomiarową.szafkę pomiarową przygotować do zainstalowania układu pomiarowego energii czynnej 230/400V do pomiaru bezpośredniego z licznikiem 3-fazowym. Drzwiczki szafki powinny posiadać okienko odczytowe z szybką do odczytu licznika i zamek uniemoŝliwiający dostęp do szafki osobom postronnym. W szafce pomiarowej za licznikiem zamontować listwę zaciskową LZ-10 do podłączenia kabla YKY 5x6 w kierunku odbiorcy. W szafce złącza kablowego zabudować rozłącznik bezpiecznikowy RBK00 z wkładkami bezpiecznikowymi gg16a stanowiącymi zabezpieczenie główne. Złącze kablowo-pomiarowe ZK-1+SL zabudować w ogrodzeniu pompowni od strony ogólno dostępnej ( w miejscu pokazanym na planie) tak,aby moŝliwy był odczyt licznika z zewnętrznej strony pompowni. Wokół złącza wykonać uziom typu TP4 z płaskownika Fe-Zn 30x4 o długości 17m z pogrąŝonymi 4-ma prętami stalowymi o średnicy18mm i długości 3m. 3. Obliczenia techniczne. Sprawdzenie skuteczności ochrony przed dotykiem bezpośrednim. Pompownia PS1,moc szczytowa 5,5kW Transformator 63 kva uzw=4,5%, Obwód Ib=80AgG, AL70mm 2 o długości 216m, Ib40AgG AL70 o długości 320m Zabezpieczenie 25A gg - Kabel YKY4x6mm 2 o długości 20 m, Zabezpieczenie 16A gg - Kabel YKY5x6mm 2 o długości 6 m, Rt = 73,6 mω Xt = 87,36 mω Zt=114 mω R l1 =90 mω, X l1 =64 mω, Z l1 =100 mω R l2 =130 mω, X l2 =96 mω, Z l2 =160 mω R k = 80,0 mω Z = 454mΩ Iz = 202A >> I 5s = k x I b =3,9 x 16 = 62,4A tz < 0,2s odczytane z tablicy czasowo-prądowej zadziałania wkładki topikowej 16A/gG. Warunki ochrony przeciwporaŝeniowej są zachowane. u k =100x26x5500/55x6x400x400=0,27% Spadek napięcia nie jest przekroczony. ark.3

szafkę pomiarową przygotować do zainstalowania układu pomiarowego energii czynnej 230/400V do pomiaru bezpośredniego z licznikiem 3-fazowym.

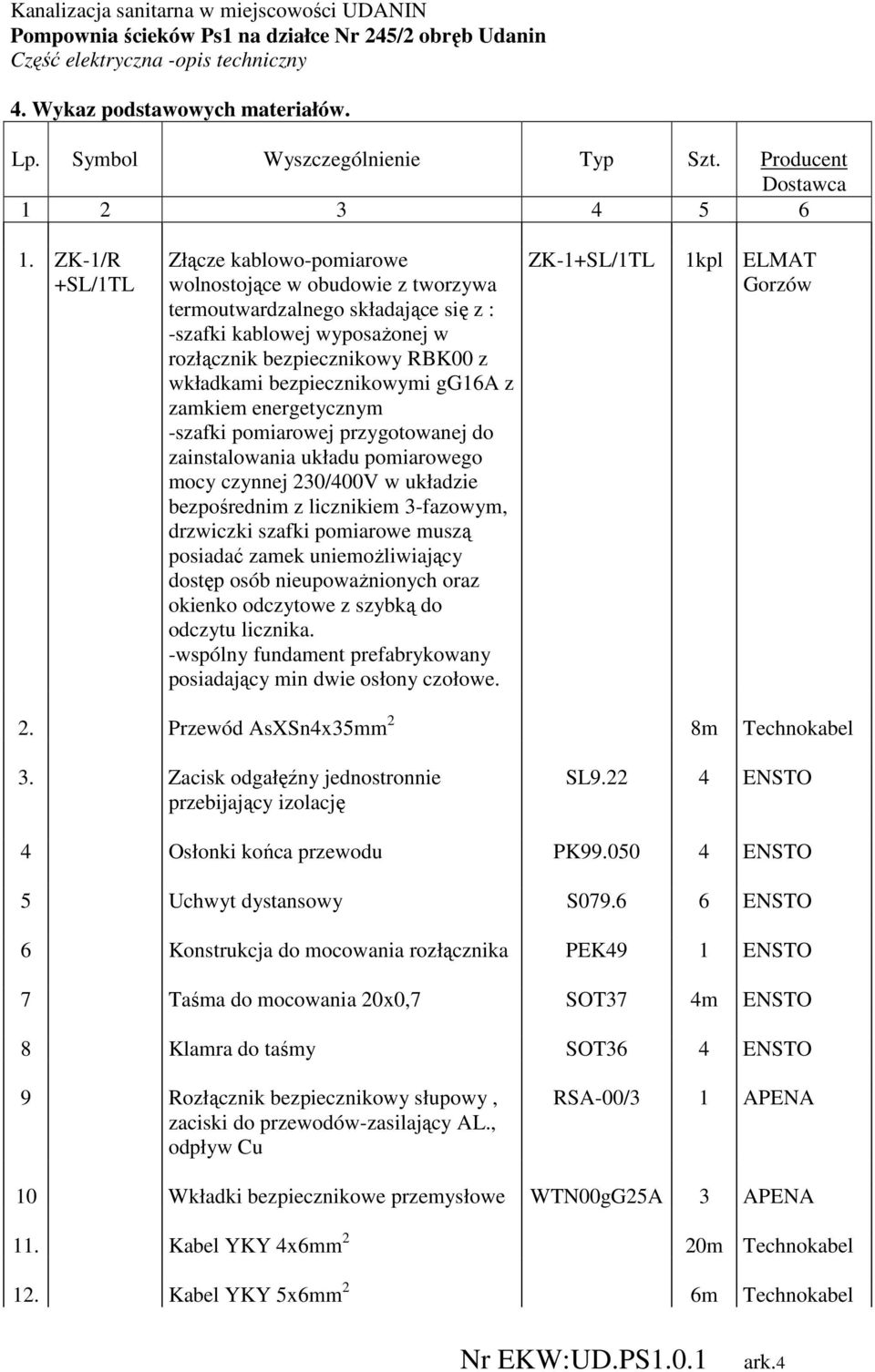

4 4. Wykaz podstawowych materiałów. Lp. Symbol Wyszczególnienie Typ Szt. Producent Dostawca ZK-1/R +SL/1TL Złącze kablowo-pomiarowe wolnostojące w obudowie z tworzywa termoutwardzalnego składające się z : -szafki kablowej wyposaŝonej w rozłącznik bezpiecznikowy RBK00 z wkładkami bezpiecznikowymi gg16a z zamkiem energetycznym -szafki pomiarowej przygotowanej do zainstalowania układu pomiarowego mocy czynnej 230/400V w układzie bezpośrednim z licznikiem 3-fazowym, drzwiczki szafki pomiarowe muszą posiadać zamek uniemoŝliwiający dostęp osób nieupowaŝnionych oraz okienko odczytowe z szybką do odczytu licznika. -wspólny fundament prefabrykowany posiadający min dwie osłony czołowe. ZK-1+SL/1TL 1kpl ELMAT Gorzów 2. Przewód AsXSn4x35mm 2 8m Technokabel 3. Zacisk odgałęźny jednostronnie przebijający izolację SL ENSTO 4 Osłonki końca przewodu PK ENSTO 5 Uchwyt dystansowy S ENSTO 6 Konstrukcja do mocowania rozłącznika PEK49 1 ENSTO 7 Taśma do mocowania 20x0,7 SOT37 4m ENSTO 8 Klamra do taśmy SOT36 4 ENSTO 9 Rozłącznik bezpiecznikowy słupowy, zaciski do przewodów-zasilający AL., odpływ Cu RSA-00/3 1 APENA 10 Wkładki bezpiecznikowe przemysłowe WTN00gG25A 3 APENA 11. Kabel YKY 4x6mm 2 20m Technokabel 12. Kabel YKY 5x6mm 2 6m Technokabel ark.4

bezpiecznikowymi gg16a z zamkiem energetycznym -szafki pomiarowej przygotowanej do zainstalowania układu pomiarowego mocy czynnej 230/400V w układzie bezpośrednim z licznikiem 3-fazowym, drzwiczki

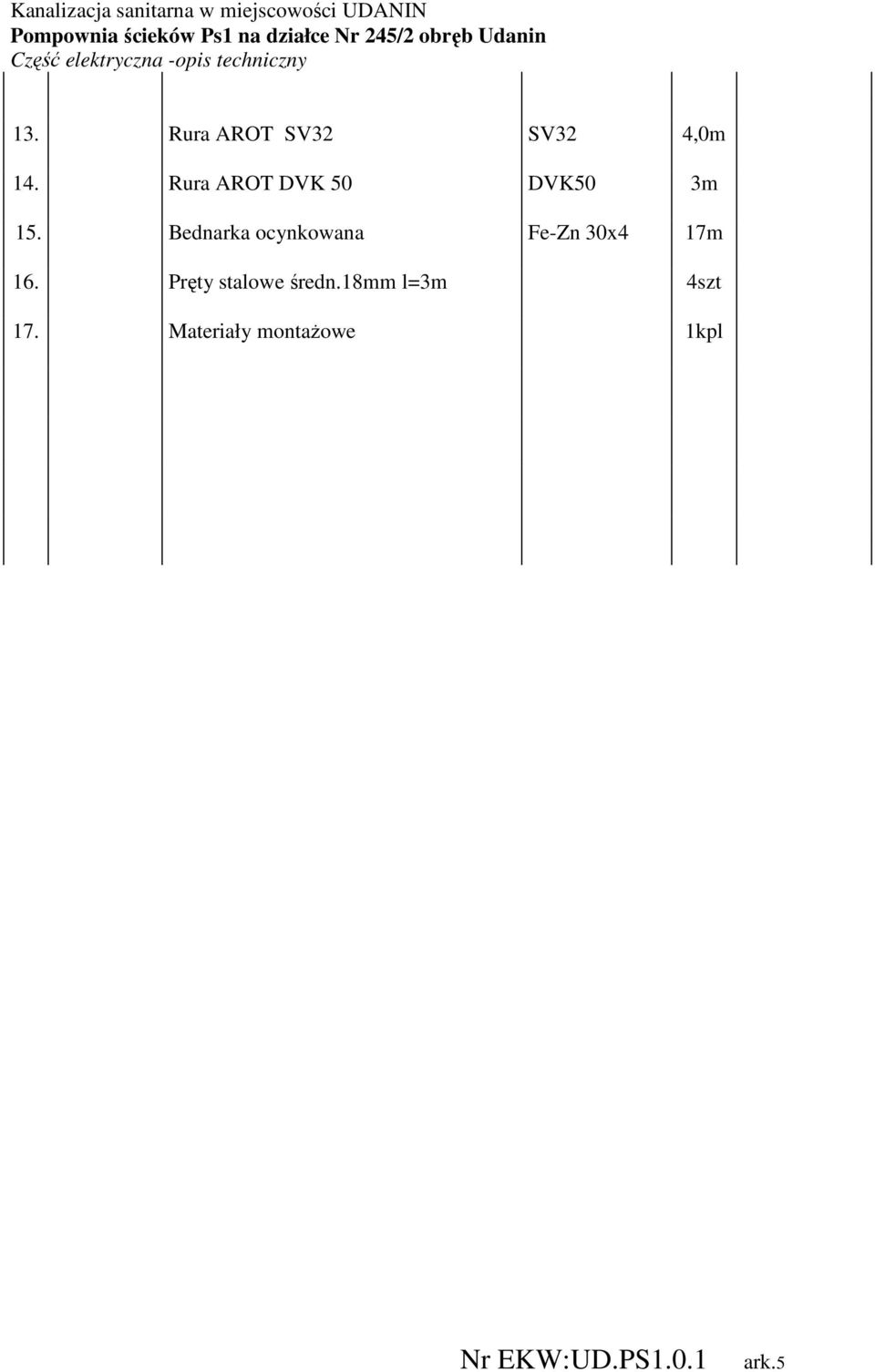

5 13. Rura AROT SV32 SV32 4,0m 14. Rura AROT DVK 50 DVK50 3m 15. Bednarka ocynkowana Fe-Zn 30x4 17m 16. Pręty stalowe średn.18mm l=3m 4szt 17. Materiały montaŝowe 1kpl ark.5
