1 Projekt techniczny przyłącza energetycznego kablowego nn Adres : Obiekt : Miedzna Drewniana gm. Białaczów działka nr 1404/35 woj. łódzkie Przepompownia ścieków P Inwestor : Gmina Białączów ul. Piotrkowska Białaczów Opracował: Jerzy Jakubowski Piotrków Tryb. ul. Pawlikowskiego 14 m 15 tel. (0-44) Piotrków Tryb. dn r.

łódzkie Przepompownia ścieków P Inwestor : Gmina Białączów ul.

2 Zawartość projektu Lp Zawartość Nr. strony 1 Spis treści 1 Warunki przyłączenia. 3 Projekt umowy o przyłączenie Wstęp. Opis techniczny. 5 5 Obliczenia 6 6 Schemat przyłącza 7 7 Przyłącze mapa 8 8 Wykaz materiałów 9

3 Projekt umowy o przyłączenie. 3-4 4 Wstęp.

3 1.Wstęp: Projekt opracowano na podstawie: -zlecenia inwestora, -warunków przyłączenia nr 1864/RE06/007 wydanych przez ZEŁT S.A. Rejon Energetyczny Tomaszów Mazowiecki. -mapy sytuacyjno-wysokościowej w skali 1:500 -przepisów budowy PN-IEC 60364, " Standaryzacja sieci" ZEŁT S.A. i PBUE..Opis techniczny:.1-stan istniejący: Przepompownia usytuowana będzie na działce przy drodze, wzdłuŝ której istnieje linia kablowa YAKXs 4x10mm zasilana ze stacji transformatorowej nr o układzie sieci TN-C..-przyłącze kablowe nn : Zgodnie z warunkami przyłączenia przepompownia będzie zasilana przyłączem kablowym. Kabel typu YAKXs 4x35mm umocować do linii kablowej za pomocą mufy Ŝywicznej odgałęźnej Scotchcast TM z Ŝywicą kablową nr 1471 (nr zestawu 91-B 15) i ułoŝyć wg trasy zgodnie z rysunkiem na mapie. Złącze i układ pomiarowy zainstalować w atestowanym złączu kablowo-pomiarowym (wykonanym z tworzywa termoutwardzalnego w II klasie ochronności z fundamentem prefabrykowanym oraz z zamkiem typu Master-Key) zabudowanym w linii działki drzwiczkami w stronę drogi. Układ pomiarowy musi być przystosowany do plombowania (licznik energii czynnej jednofazowy, pomiar jednotaryfowy). Złącze ponadto musi zawierać szynę PE i N. W złączu wykonać uziemienie, którego oporność nie moŝe być większa niŝ 30Ω. W ziemi przy złączu kablowym zostawić zapas kabla około m. Kabel zaopatrzony w oznaczniki ułoŝyć na głębokości 0,7 m między dwiema warstwami piasku (o grubości 10 cm kaŝda). 5 cm nad kablem na całej długości naleŝy ułoŝyć pas folii koloru niebieskiego. Przy przejściu kabla przez drogę zastosować przepust z rury SRS110 koloru niebieskiego. Przepust wykonać metodą przecisku. Kabel, przed zasypaniem, naleŝy zgłosić do odbioru w Rejonie Energetycznym oraz przeprowadzić inwentaryzację przez uprawnionego geodetę.

1-stan istniejący: Przepompownia usytuowana będzie na działce przy drodze, wzdłuŝ której istnieje linia kablowa YAKXs 4x10mm zasilana ze stacji transformatorowej nr 6-0760 o układzie sieci TN-C.

4 .3- Ochrona przeciwporaŝeniowa: Jako ochronę od poraŝeń prądem elektrycznym przyjęto samoczynne szybkie wyłączenie zasilania wkładkami topikowymi WTOO 5A w złączu oraz S303C10 w tablicy głównej. Przyjęto układ zasilania TN-C-S. Rezystancja uziomu przy złączu nie powinna przekraczać 30 Ω. Jako dodatkową ochronę od poraŝeń w instalacjach zalicznikowych naleŝy stosować wyłączniki róŝnicowo-prądowe. W tablicy głównej na zasilaniu szafy sterowniczej zastosować wyłącznik S303C10 (z członem przeciąŝeniowo-zwarciowym i w obudowie przystosowanej do plombowania) oraz P AC. Na trasie od złącza kablowego do tablicy głównej ułoŝyć kabel YKY 5x10mm. Całość wykonać zgodnie z obowiązującymi normami i przepisami. 3. Obliczenia techniczne : 3.1 spadek napięcia: P i = 6,0 kw l = 45 m a) Dla linii (dla 16 przyłączy- wraz z projektowanym, długość obwodu: 30m dla linii napowietrznej, 15m dla linii kablowej): Zgodnie z opracowaniem Wskazówki ustalania obciąŝeń elektrycznych odbiorców bytowokomunalnych przyjęto następujące dane: J = 0,4 dla zabudowy jednorodzinnej przy 16 przyłączach. P g = 5680 W dla modelu energetycznego I zabudowy mieszkalnej jednorodzinnej stąd P o = 5680W x 0,4 =,386 kw Spadek napięcia w linii wyniesie: Pi l U%= 100% U γ S n U %L = 100% = 4,48% U %K = 100% = 0,09% 10 b) Dla złącza przyjęto obciąŝenie 6 kw : Pi l U%= 100% = U γ S n c) Całkowity spadek napięcia dla złącza wyniesie U%= 4,48 + 0,09 + 0,14 = 4,71 % 100% = 0,14% Wartość spadku napięcia w dopuszczalnych granicach ( U % = 4,71 % < 10,0 %).

Jako dodatkową ochronę od poraŝeń w instalacjach zalicznikowych naleŝy stosować wyłączniki róŝnicowo-prądowe.

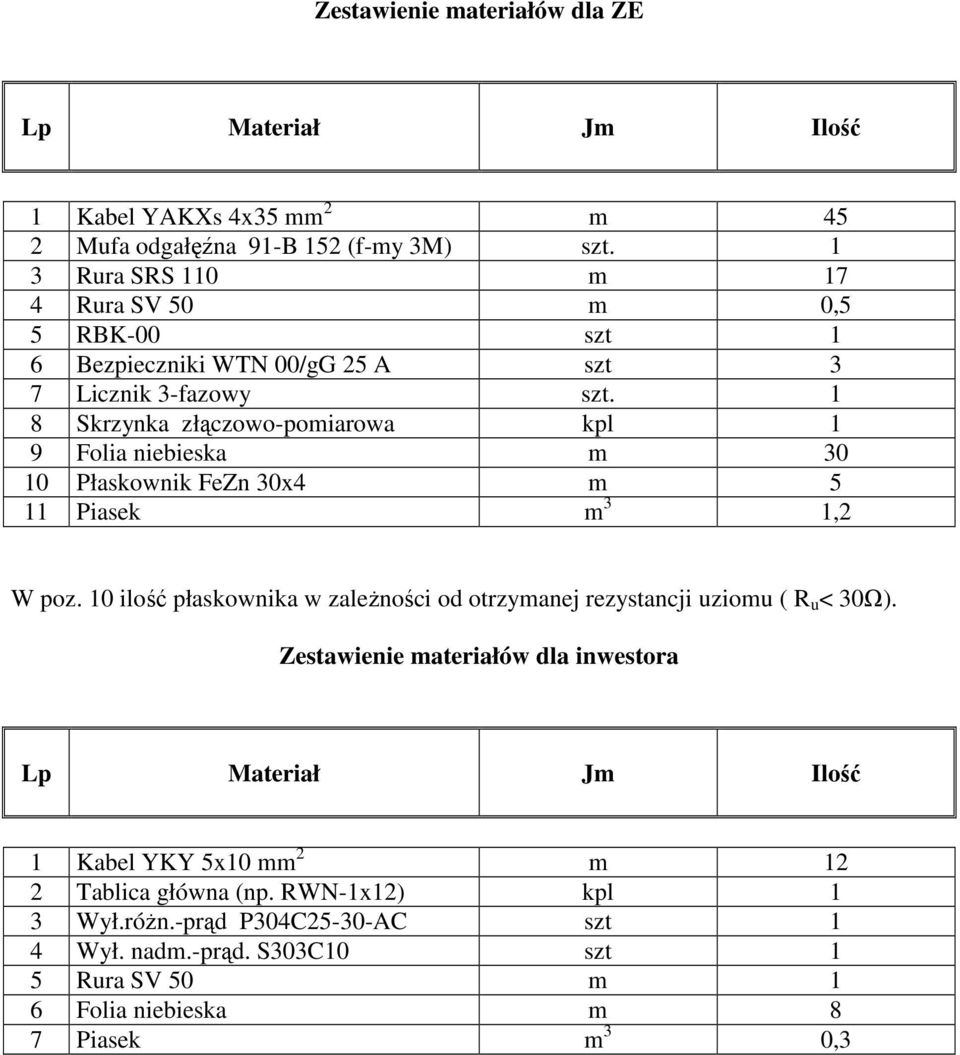

5 Zestawienie materiałów dla ZE Lp Materiał Jm Ilość 1 Kabel YAKXs 4x35 mm m 45 Mufa odgałęźna 91-B 15 (f-my 3M) szt. 1 3 Rura SRS 110 m 17 4 Rura SV 50 m 0,5 5 RBK-00 szt 1 6 Bezpieczniki WTN 00/gG 5 A szt 3 7 Licznik 3-fazowy szt. 1 8 Skrzynka złączowo-pomiarowa kpl 1 9 Folia niebieska m Płaskownik FeZn 30x4 m 5 11 Piasek m 3 1, W poz. 10 ilość płaskownika w zaleŝności od otrzymanej rezystancji uziomu ( R u < 30Ω). Zestawienie materiałów dla inwestora Lp Materiał Jm Ilość 1 Kabel YKY 5x10 mm m 1 Tablica główna (np. RWN-1x1) kpl 1 3 Wył.róŜn.-prąd P304C5-30-AC szt 1 4 Wył. nadm.-prąd. S303C10 szt 1 5 Rura SV 50 m 1 6 Folia niebieska m 8 7 Piasek m 3 0,3

1 8 Skrzynka złączowo-pomiarowa kpl 1 9 Folia niebieska m 30 10 Płaskownik FeZn 30x4 m 5 11 Piasek m 3 1, W poz.
