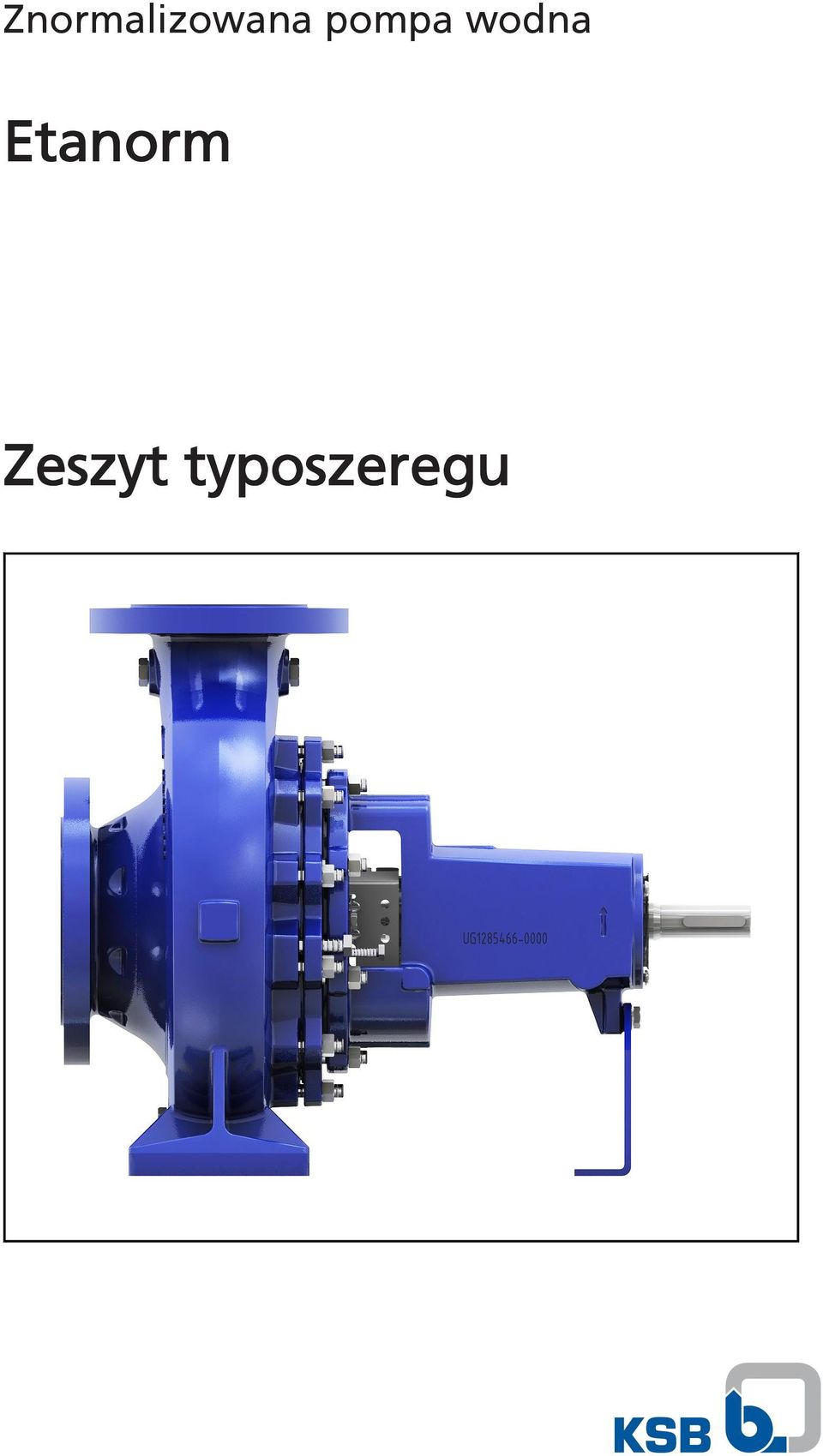

Znormalizowana pompa wodna. Etanorm. Zeszyt typoszeregu

Transkrypt

1 Znormalizowana pompa wodna Etanorm Zeszyt typoszeregu

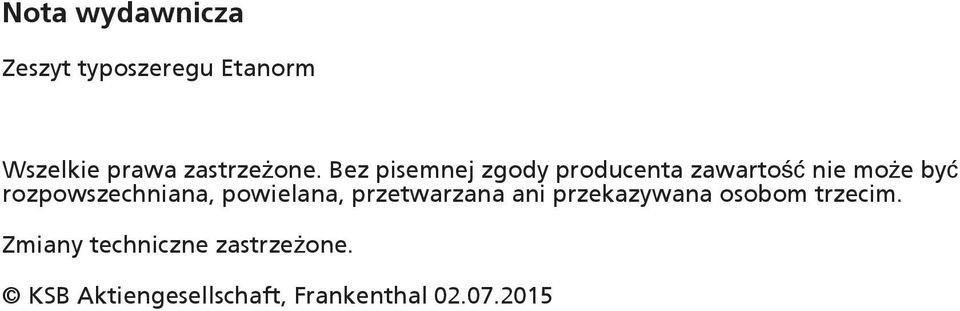

2 Nota wydawnicza Zeszyt typoszeregu Etanorm Wszelkie prawa zastrzeżone. Bez pisemnej zgody producenta zawartość nie może być rozpowszechniana, powielana, przetwarzana ani przekazywana osobom trzecim. Zmiany techniczne zastrzeżone. KSB Aktiengesellschaft, Frankenthal

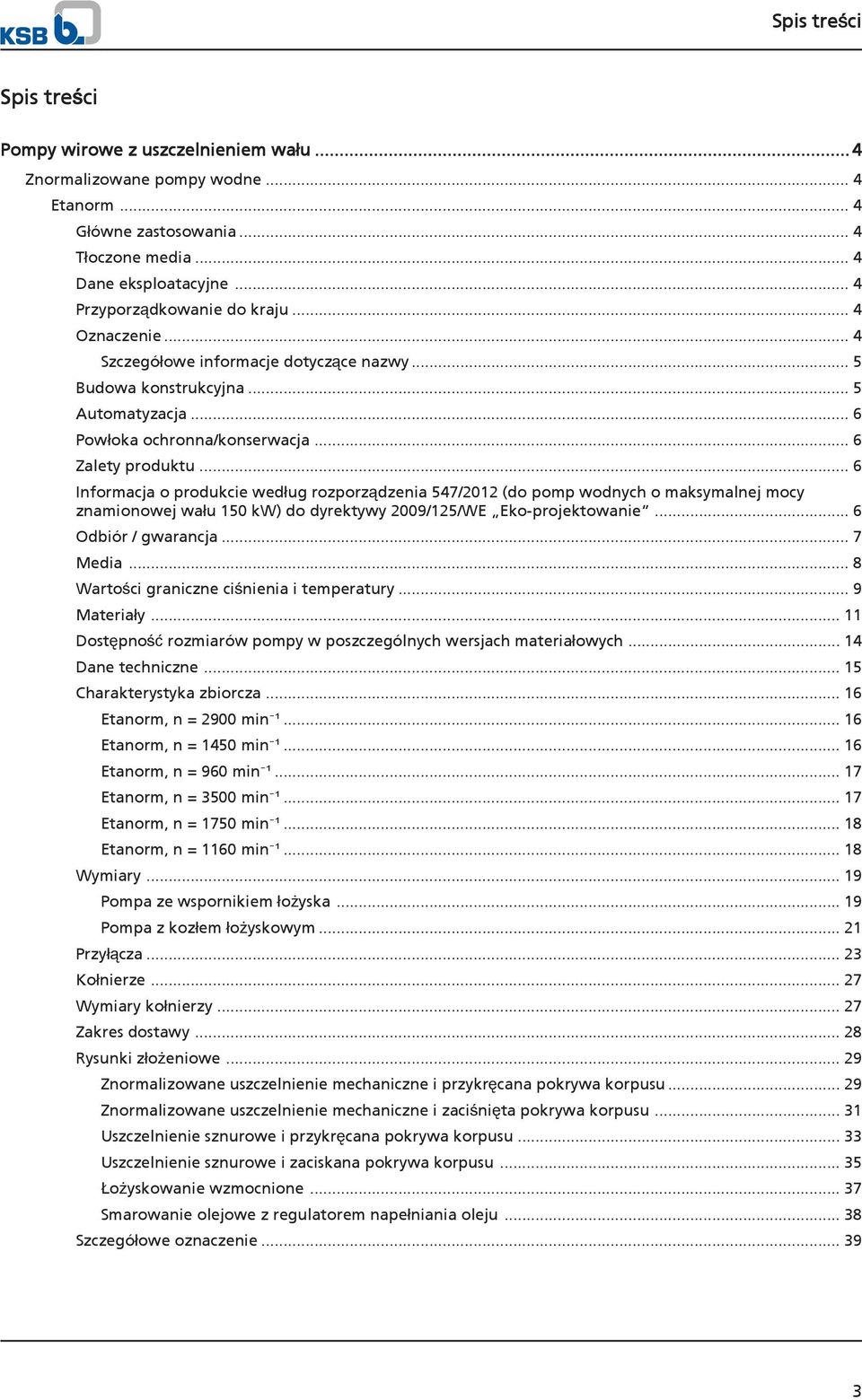

3 Spis treści Spis treści Pompy wirowe z uszczelnieniem wału Etanorm... 4 Główne zastosowania... 4 Tłoczone media... 4 Dane eksploatacyjne... 4 Przyporządkowanie do kraju... 4 Oznaczenie... 4 Szczegółowe informacje dotyczące nazwy... 5 Budowa konstrukcyjna... 5 Automatyzacja... 6 Powłoka ochronna/konserwacja... 6 Zalety produktu... 6 Informacja o produkcie według rozporządzenia 547/12 (do pomp wodnych o maksymalnej mocy znamionowej wału 1 kw) do dyrektywy 09/125/WE Eko-projektowanie... 6 Odbiór / gwarancja... 7 Media... 8 Wartości graniczne ciśnienia i temperatury... 9 Materiały Dostępność rozmiarów pompy w poszczególnych wersjach materiałowych Dane techniczne Charakterystyka zbiorcza Etanorm, n = 2900 min ¹ Etanorm, n = 14 min ¹ Etanorm, n = 960 min ¹ Etanorm, n = min ¹ Etanorm, n = 17 min ¹ Etanorm, n = 1160 min ¹ Wymiary Pompa ze wspornikiem łożyska Pompa z kozłem łożyskowym Przyłącza Kołnierze Wymiary kołnierzy Zakres dostawy Rysunki złożeniowe Znormalizowane uszczelnienie mechaniczne i przykręcana pokrywa korpusu Znormalizowane uszczelnienie mechaniczne i zaciśnięta pokrywa korpusu Uszczelnienie sznurowe i przykręcana pokrywa korpusu Uszczelnienie sznurowe i zaciskana pokrywa korpusu Łożyskowanie wzmocnione Smarowanie olejowe z regulatorem napełniania oleju Szczegółowe oznaczenie

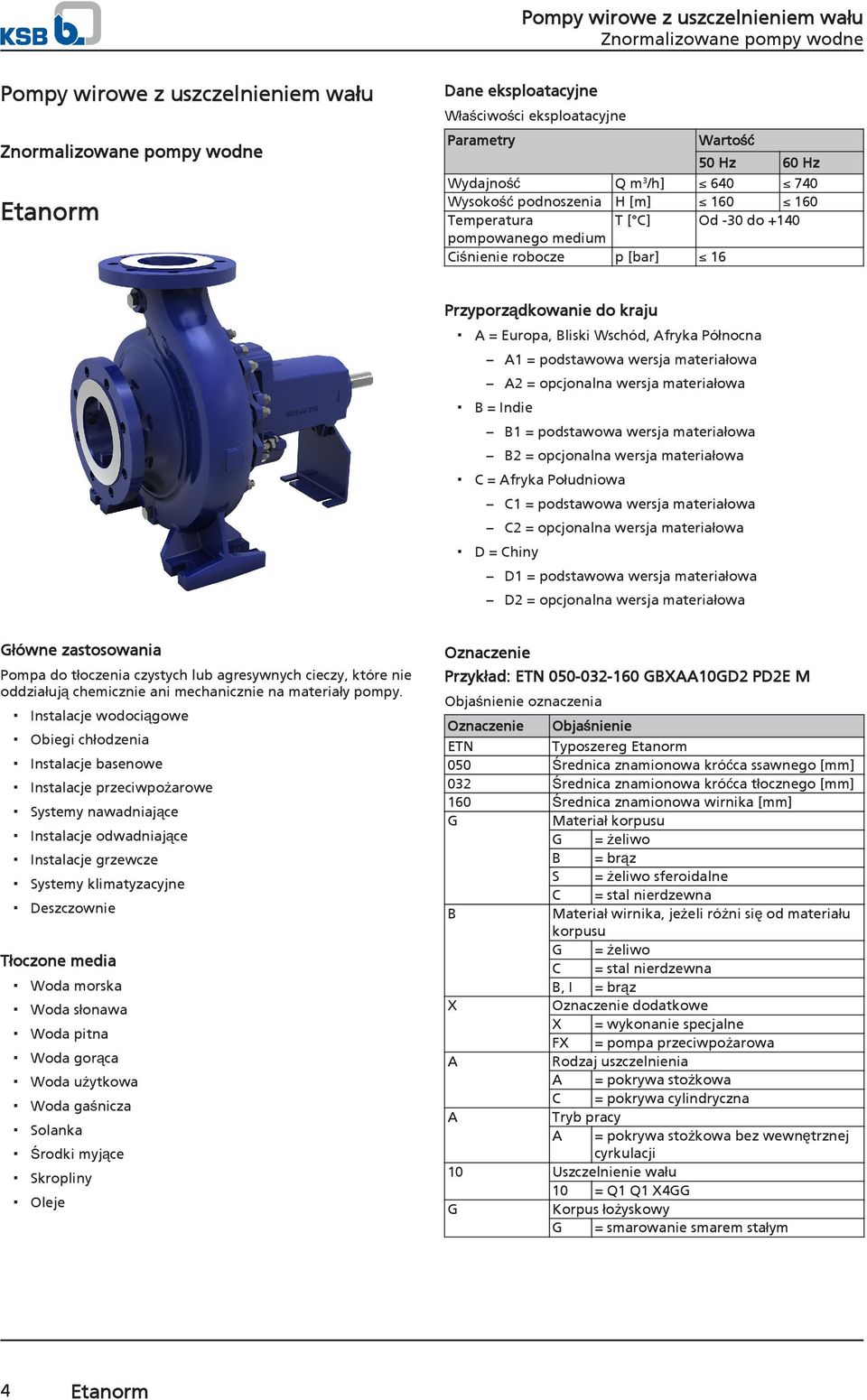

4 Pompy wirowe z uszczelnieniem wału Etanorm Dane eksploatacyjne Właściwości eksploatacyjne Parametry Wartość Hz 60 Hz Wydajność Q m 3 /h] 6 7 Wysokość podnoszenia H [m] Temperatura T [ C] Od - do +1 pompowanego medium Ciśnienie robocze p [bar] 16 Przyporządkowanie do kraju A = Europa, Bliski Wschód, Afryka Północna A1 = podstawowa wersja materiałowa A2 = opcjonalna wersja materiałowa B = Indie B1 = podstawowa wersja materiałowa B2 = opcjonalna wersja materiałowa C = Afryka Południowa C1 = podstawowa wersja materiałowa C2 = opcjonalna wersja materiałowa D = Chiny D1 = podstawowa wersja materiałowa D2 = opcjonalna wersja materiałowa Główne zastosowania Pompa do tłoczenia czystych lub agresywnych cieczy, które nie oddziałują chemicznie ani mechanicznie na materiały pompy. Instalacje wodociągowe Obiegi chłodzenia Instalacje basenowe Instalacje przeciwpożarowe Systemy nawadniające Instalacje odwadniające Instalacje grzewcze Systemy klimatyzacyjne Deszczownie Tłoczone media Woda morska Woda słonawa Woda pitna Woda gorąca Woda użytkowa Woda gaśnicza Solanka Środki myjące Skropliny Oleje Oznaczenie Przykład: ETN GBXAAGD2 PD2E M Objaśnienie oznaczenia Oznaczenie Objaśnienie ETN Typoszereg Etanorm 0 Średnica znamionowa króćca ssawnego [mm] 032 Średnica znamionowa króćca tłocznego [mm] 160 Średnica znamionowa wirnika [mm] G Materiał korpusu G = żeliwo B = brąz S = żeliwo sferoidalne C = stal nierdzewna B Materiał wirnika, jeżeli różni się od materiału korpusu G = żeliwo C = stal nierdzewna B, I = brąz X Oznaczenie dodatkowe X = wykonanie specjalne FX = pompa przeciwpożarowa A Rodzaj uszczelnienia A = pokrywa stożkowa C = pokrywa cylindryczna A Tryb pracy A = pokrywa stożkowa bez wewnętrznej cyrkulacji Uszczelnienie wału = Q1 Q1 X4GG G Korpus łożyskowy G = smarowanie smarem stałym 4 Etanorm

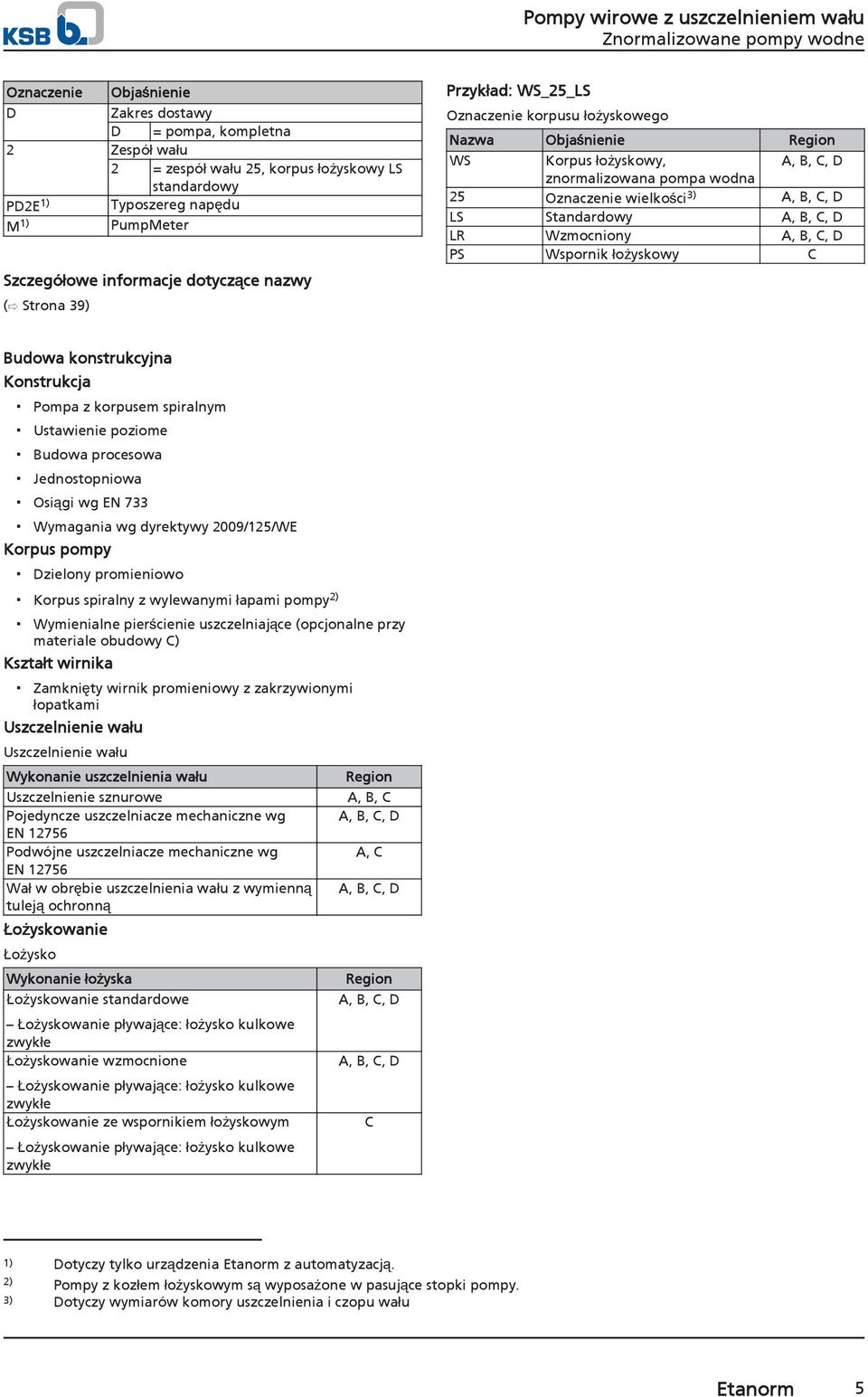

5 Oznaczenie Objaśnienie D Zakres dostawy D = pompa, kompletna 2 Zespół wału 2 = zespół wału 25, korpus łożyskowy LS standardowy PD2E 1) Typoszereg napędu M 1) PumpMeter Szczegółowe informacje dotyczące nazwy ( Strona 39) Przykład: WS_25_LS Oznaczenie korpusu łożyskowego Nazwa Objaśnienie Region WS Korpus łożyskowy, A, B, C, D znormalizowana pompa wodna 25 Oznaczenie wielkości 3) A, B, C, D LS Standardowy A, B, C, D LR Wzmocniony A, B, C, D PS Wspornik łożyskowy C Budowa konstrukcyjna Konstrukcja Pompa z korpusem spiralnym Ustawienie poziome Budowa procesowa Jednostopniowa Osiągi wg EN 733 Wymagania wg dyrektywy 09/125/WE Korpus pompy Dzielony promieniowo Korpus spiralny z wylewanymi łapami pompy 2) Wymienialne pierścienie uszczelniające (opcjonalne przy materiale obudowy C) Kształt wirnika Zamknięty wirnik promieniowy z zakrzywionymi łopatkami Uszczelnienie wału Uszczelnienie wału Wykonanie uszczelnienia wału Uszczelnienie sznurowe Pojedyncze uszczelniacze mechaniczne wg EN Podwójne uszczelniacze mechaniczne wg EN Wał w obrębie uszczelnienia wału z wymienną tuleją ochronną Łożyskowanie Łożysko Wykonanie łożyska Łożyskowanie standardowe Łożyskowanie pływające: łożysko kulkowe zwykłe Łożyskowanie wzmocnione Łożyskowanie pływające: łożysko kulkowe zwykłe Łożyskowanie ze wspornikiem łożyskowym Łożyskowanie pływające: łożysko kulkowe zwykłe Region A, B, C A, B, C, D A, C A, B, C, D Region A, B, C, D A, B, C, D C 1) Dotyczy tylko urządzenia Etanorm z automatyzacją. 2) Pompy z kozłem łożyskowym są wyposażone w pasujące stopki pompy. 3) Dotyczy wymiarów komory uszczelnienia i czopu wału Etanorm 5

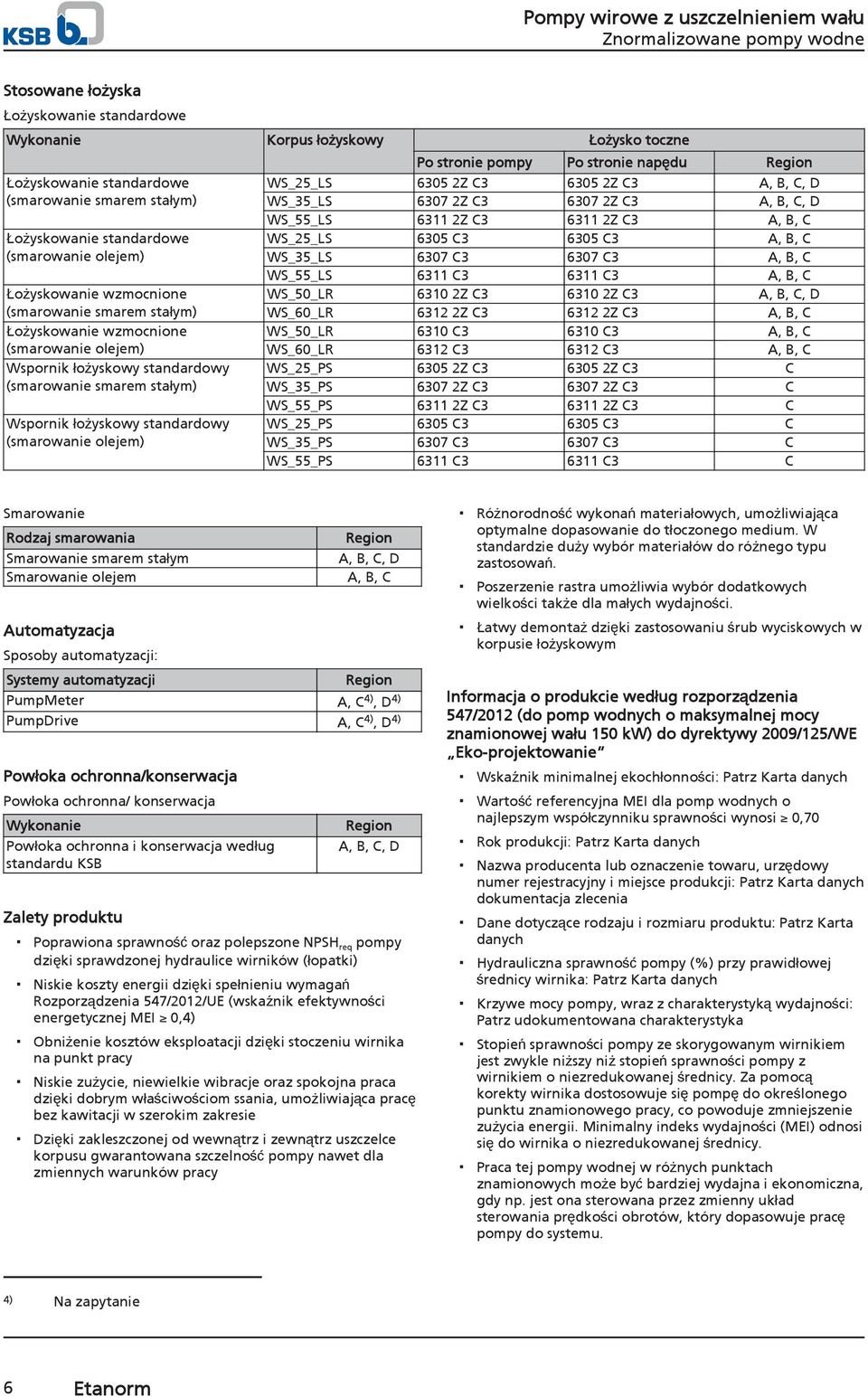

6 Stosowane łożyska Łożyskowanie standardowe Wykonanie Korpus łożyskowy Łożysko toczne Łożyskowanie standardowe (smarowanie smarem stałym) Łożyskowanie standardowe (smarowanie olejem) Łożyskowanie wzmocnione (smarowanie smarem stałym) Łożyskowanie wzmocnione (smarowanie olejem) Wspornik łożyskowy standardowy (smarowanie smarem stałym) Wspornik łożyskowy standardowy (smarowanie olejem) Po stronie pompy Po stronie napędu Region WS_25_LS 65 2Z C3 65 2Z C3 A, B, C, D WS_35_LS 67 2Z C3 67 2Z C3 A, B, C, D WS_55_LS Z C Z C3 A, B, C WS_25_LS 65 C3 65 C3 A, B, C WS_35_LS 67 C3 67 C3 A, B, C WS_55_LS 6311 C C3 A, B, C WS LR 63 2Z C3 63 2Z C3 A, B, C, D WS_60_LR Z C Z C3 A, B, C WS LR 63 C3 63 C3 A, B, C WS_60_LR 6312 C C3 A, B, C WS_25_PS 65 2Z C3 65 2Z C3 C WS_35_PS 67 2Z C3 67 2Z C3 C WS_55_PS Z C Z C3 C WS_25_PS 65 C3 65 C3 C WS_35_PS 67 C3 67 C3 C WS_55_PS 6311 C C3 C Smarowanie Rodzaj smarowania Smarowanie smarem stałym Smarowanie olejem Automatyzacja Sposoby automatyzacji: Region A, B, C, D A, B, C Systemy automatyzacji Region PumpMeter A, C 4), D 4) PumpDrive A, C 4), D 4) Powłoka ochronna/konserwacja Powłoka ochronna/ konserwacja Wykonanie Powłoka ochronna i konserwacja według standardu KSB Zalety produktu Region A, B, C, D Poprawiona sprawność oraz polepszone NPSH req pompy dzięki sprawdzonej hydraulice wirników (łopatki) Niskie koszty energii dzięki spełnieniu wymagań Rozporządzenia 547/12/UE (wskaźnik efektywności energetycznej MEI 0,4) Obniżenie kosztów eksploatacji dzięki stoczeniu wirnika na punkt pracy Niskie zużycie, niewielkie wibracje oraz spokojna praca dzięki dobrym właściwościom ssania, umożliwiająca pracę bez kawitacji w szerokim zakresie Dzięki zakleszczonej od wewnątrz i zewnątrz uszczelce korpusu gwarantowana szczelność pompy nawet dla zmiennych warunków pracy Różnorodność wykonań materiałowych, umożliwiająca optymalne dopasowanie do tłoczonego medium. W standardzie duży wybór materiałów do różnego typu zastosowań. Poszerzenie rastra umożliwia wybór dodatkowych wielkości także dla małych wydajności. Łatwy demontaż dzięki zastosowaniu śrub wyciskowych w korpusie łożyskowym Informacja o produkcie według rozporządzenia 547/12 (do pomp wodnych o maksymalnej mocy znamionowej wału 1 kw) do dyrektywy 09/125/WE Eko-projektowanie Wskaźnik minimalnej ekochłonności: Patrz Karta danych Wartość referencyjna MEI dla pomp wodnych o najlepszym współczynniku sprawności wynosi 0,70 Rok produkcji: Patrz Karta danych Nazwa producenta lub oznaczenie towaru, urzędowy numer rejestracyjny i miejsce produkcji: Patrz Karta danych dokumentacja zlecenia Dane dotyczące rodzaju i rozmiaru produktu: Patrz Karta danych Hydrauliczna sprawność pompy (%) przy prawidłowej średnicy wirnika: Patrz Karta danych Krzywe mocy pompy, wraz z charakterystyką wydajności: Patrz udokumentowana charakterystyka Stopień sprawności pompy ze skorygowanym wirnikiem jest zwykle niższy niż stopień sprawności pompy z wirnikiem o niezredukowanej średnicy. Za pomocą korekty wirnika dostosowuje się pompę do określonego punktu znamionowego pracy, co powoduje zmniejszenie zużycia energii. Minimalny indeks wydajności (MEI) odnosi się do wirnika o niezredukowanej średnicy. Praca tej pompy wodnej w różnych punktach znamionowych może być bardziej wydajna i ekonomiczna, gdy np. jest ona sterowana przez zmienny układ sterowania prędkości obrotów, który dopasowuje pracę pompy do systemu. 4) Na zapytanie 6 Etanorm

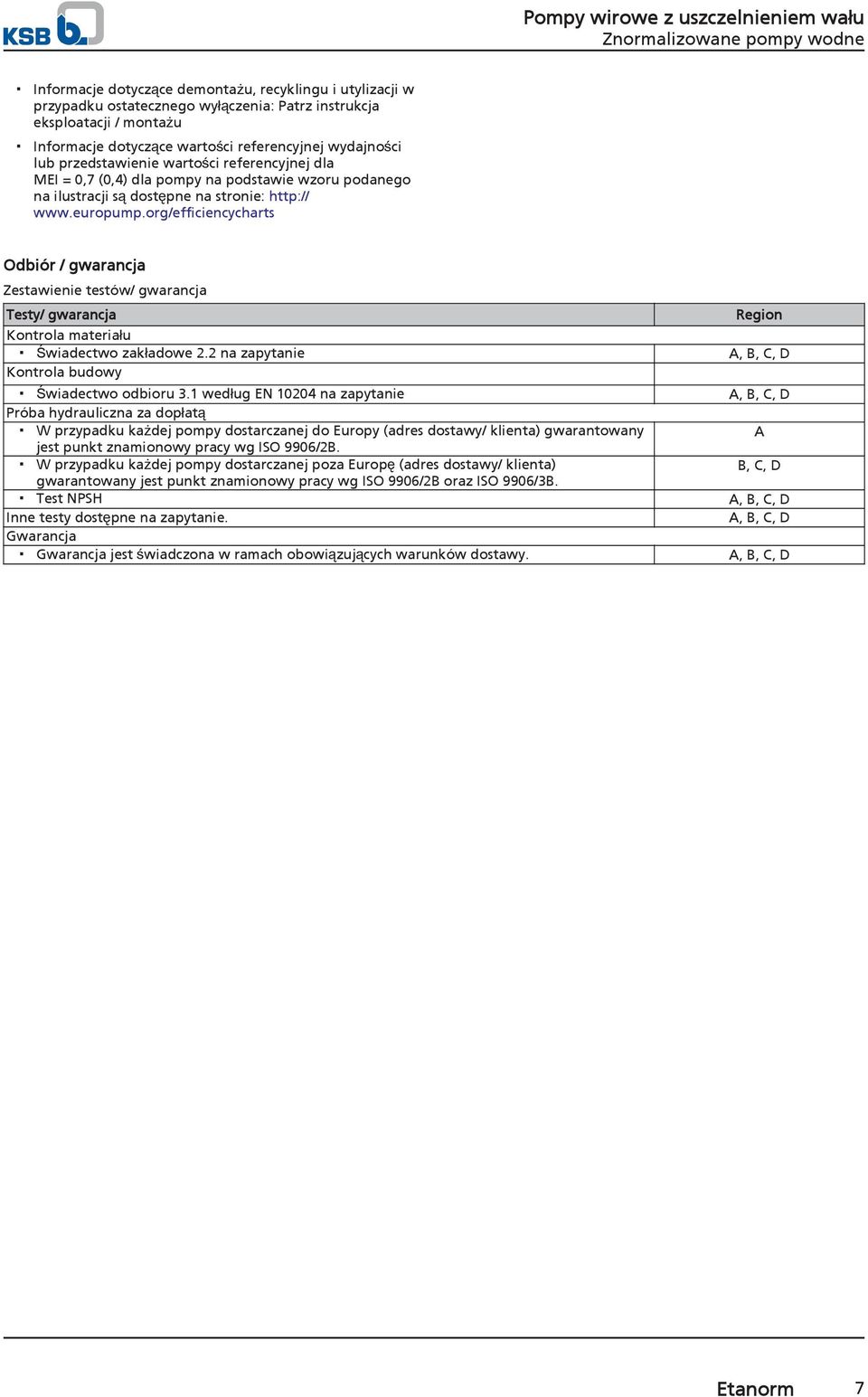

7 Informacje dotyczące demontażu, recyklingu i utylizacji w przypadku ostatecznego wyłączenia: Patrz instrukcja eksploatacji / montażu Informacje dotyczące wartości referencyjnej wydajności lub przedstawienie wartości referencyjnej dla MEI = 0,7 (0,4) dla pompy na podstawie wzoru podanego na ilustracji są dostępne na stronie: Odbiór / gwarancja Zestawienie testów/ gwarancja Testy/ gwarancja Region Kontrola materiału Świadectwo zakładowe 2.2 na zapytanie A, B, C, D Kontrola budowy Świadectwo odbioru 3.1 według EN 4 na zapytanie A, B, C, D Próba hydrauliczna za dopłatą W przypadku każdej pompy dostarczanej do Europy (adres dostawy/ klienta) gwarantowany A jest punkt znamionowy pracy wg ISO 9906/2B. W przypadku każdej pompy dostarczanej poza Europę (adres dostawy/ klienta) B, C, D gwarantowany jest punkt znamionowy pracy wg ISO 9906/2B oraz ISO 9906/3B. Test NPSH A, B, C, D Inne testy dostępne na zapytanie. A, B, C, D Gwarancja Gwarancja jest świadczona w ramach obowiązujących warunków dostawy. A, B, C, D Etanorm 7

8 Media Tabela mediów pompowanych z przyporządkowaniem wykonania materiałowego = standard Medium pompowane Materiały Korpus/wirnik Uszczelnienie wału Uszczelnienie mechaniczne Kod wykonania Wskazówki Temperatura Żeliwo szare/ żeliwo szare Żeliwo szare/ brąz cynowy Żeliwo sferoidalne/ żeliwo szare Brąz cynowy/ brąz cynowy Staliwo Cr-Ni-Mo/ staliwo Cr-Ni-Mo [ C] G GB SG BB C RT-P Czysty grafit U3BEGG Q1Q1EGG U3U3VGG Q1Q1X4GG BQ1EGG Q12Q1M1GG Uszczelnienie sznurowe 5) Uszczelnienie mechaniczne Woda Woda słonawa 6) Możliwe staliwo CrNiMo Woda gaśnicza 7) W przypadku dostawy wg wytycznych VdS konieczny kontakt Woda grzewcza 8) W przypadku zastosowania jako pompy Woda grzewcza obiegowej wg DIN 4752: p max. bar. W przypadku wymaganego twardego Woda grzewcza materiału: S Kondensat Kondensat nieuzdatniony Woda chłodząca Obieg otwarty: zastosować GB 1 / GB (bez środka przeciw zamarzaniu) Woda chłodząca o wartości Obieg otwarty: zastosować GB ph 7,5 (ze środkiem przeciw zamarzaniu) 9) 60 Woda chłodząca o wartości Obieg otwarty: zastosować GB ph 7,5 (ze środkiem przeciw zamarzaniu) 9) 1 Woda lekko zanieczyszczona Woda morska Możliwe staliwo CrNiMo Woda czysta ) Woda surowa Woda basenowa (woda słodka) Obowiązuje także w przypadku wymogów wg DIN Woda basenowa 11) : filtracja Wykonanie GB Wał C45+N, tuleja wału stal CrNiMo, nakrętka A4/AISI 316, wpust A2, pierścień szczelinowy (strona ssawna i tłoczna) żeliwo szare JL / CI Woda basenowa 11) : małe fontanny; uspokojona i odpowietrzona Woda basenowa 11) : małe fontanny, z bąbelkami powietrza i/lub napowietrzana Wykonanie GB Wał C45+N, tuleja wału stal CrNiMo, nakrętka A4/ AISI 316, wpust A2, pierścień szczelinowy (strona ssawna i tłoczna) CC495K-GS Wykonanie B Wał , tuleja wału stal CrNiMo, nakrętka A4/ AISI 316, wpust A2, pierścień szczelinowy (strona ssawna i tłoczna) CC495K-GS Staliwo CrNiMo przy t 25 C Woda basenowa (woda morska) Woda retencyjna Przy zawartości substancji stałych: konieczny kontakt Woda pitna 12) Woda częściowo odsolona Woda całkowicie odsolona Wymagania dot. czystości nie są możliwe do spełnienia Woda całkowicie odsolona jako woda zasilania kotła Chłodziwo, solanki chłodnicze Solanka chłodnicza; nieorganiczna,wartość ph 7,5; inhibowana 25 Woda ze środkiem przeciw zamarzaniu wartość ph 7, ) Na: p1 0,5 bar; Nb: p1 > 0,5 bar 6) W przypadku elementów z brązu: amoniak (NH3) 5 mg/kg, bez zawartości siarkowodoru (H2S); dzięki czemu nie obowiązuje ograniczenie zawartości CI. W przypadku niedotrzymywania wartości granicznych zalecany kontakt. 7) Ogólne kryteria oceny podczas analizy wody: wartość ph 7; zawartość chlorków (CI) 2 mg/kg. Chlor (CI2) 0,6 mg/kg 8) Obróbka wg VdTÜV 1466; dodatkowo obowiązuje: O2 t 0,02 mg/l. 9) Środek przeciw zamarzaniu na bazie glikolu etylenowego z inhibitorami. Zawartość > % % (np. Antifrogen N). ) Woda o nie najwyższym stopniu czystości! Przewodność elektryczna przy 25 C: 800 µs/cm, neutralna pod względem korozji chemicznej. 11) Francja: przypomnienie o obowiązujących przepisach: zezwolenie z dnia r. 12) Francja: wymagane zezwolenie ACS. 8 Etanorm

9 Medium pompowane Materiały Korpus/wirnik Uszczelnienie wału Uszczelnienie mechaniczne Kod wykonania Wskazówki Temperatura Żeliwo szare/ żeliwo szare Żeliwo szare/ brąz cynowy Żeliwo sferoidalne/ żeliwo szare Brąz cynowy/ brąz cynowy Staliwo Cr-Ni-Mo/ staliwo Cr-Ni-Mo [ C] G GB SG BB C RT-P Czysty grafit U3BEGG Q1Q1EGG U3U3VGG Q1Q1X4GG BQ1EGG Q12Q1M1GG Uszczelnienie sznurowe 5) Uszczelnienie mechaniczne Woda ze środkiem przeciw zamarzaniu wartość ph 7,5 Oleje / emulsje Olej napędowy, olej grzewczy EL Olej smarny, olej turbinowy, nie dotyczy olejów SF-D (trudno palnych) Możliwe G, jeśli nie obowiązują żadne zalecenia W przypadku wymagań bez wewnętrznego środka gruntującego zalecany kontakt. Możliwe G, jeśli nie obowiązują żadne zalecenia Emulsja do wiercenia / szlifowania Emulsja olejowo-wodna Zastosowanie w browarnictwie Zacier piwny W przypadku zagrożenia suchobiegiem z Brzeczka powodu nadmiernego opróżnienia zbiornika należy zastosować Etanorm z podwójnym uszczelnieniem w zabudowie typu tandem Wartości graniczne ciśnienia i temperatury Wartości graniczne ciśnienia i temperatury pompy Wartości graniczne ciśnienia i temperatury pompy Ciśnienie końcowe p 2 Ciśnienie próbne 15) Region Wersja materiałowa Temperatura pompowanego medium 13)14) G Od - C do +1 C 16 bar do 21 bar A, B, C, D GB, GC Od - C do +1 C 16 bar do 21 bar A, B, C, D GI Od - C do +1 C 16 bar do 21 bar B S, SB, SC Od - C do +1 C 16 bar do 25 bar A B Od - C do +1 C bar do 13 bar A C Od - C do +1 C 16 bar do 21 bar A, B, C, D Wartości graniczne ciśnienia i temperatury pompy z kołnierzami wg EN 92-1, 92-2 oraz 92-3 p 16 2 [bar] JS/A536 GR DN 25-1 JL/A48 CL 35B 1.48/A743 GR CF8M CC480K - GS/B C T [ C] 1 1 Wartości graniczne ciśnienia i temperatury pompy DN 25 DN 1 5) Na: p1 0,5 bar; Nb: p1 > 0,5 bar 13) W przypadku instalacji grzewczych z gorącą wodą należy przestrzegać wartości granicznych wg DIN 4752, ust ) W przypadku temperatury pompowanego medium > 1 C stosować Etanorm SYT. 15) Szczelność elementów korpusu sprawdzana jest za pomocą wodnej próby ciśnieniowej wg AN 1897/75-03D00. Etanorm 9

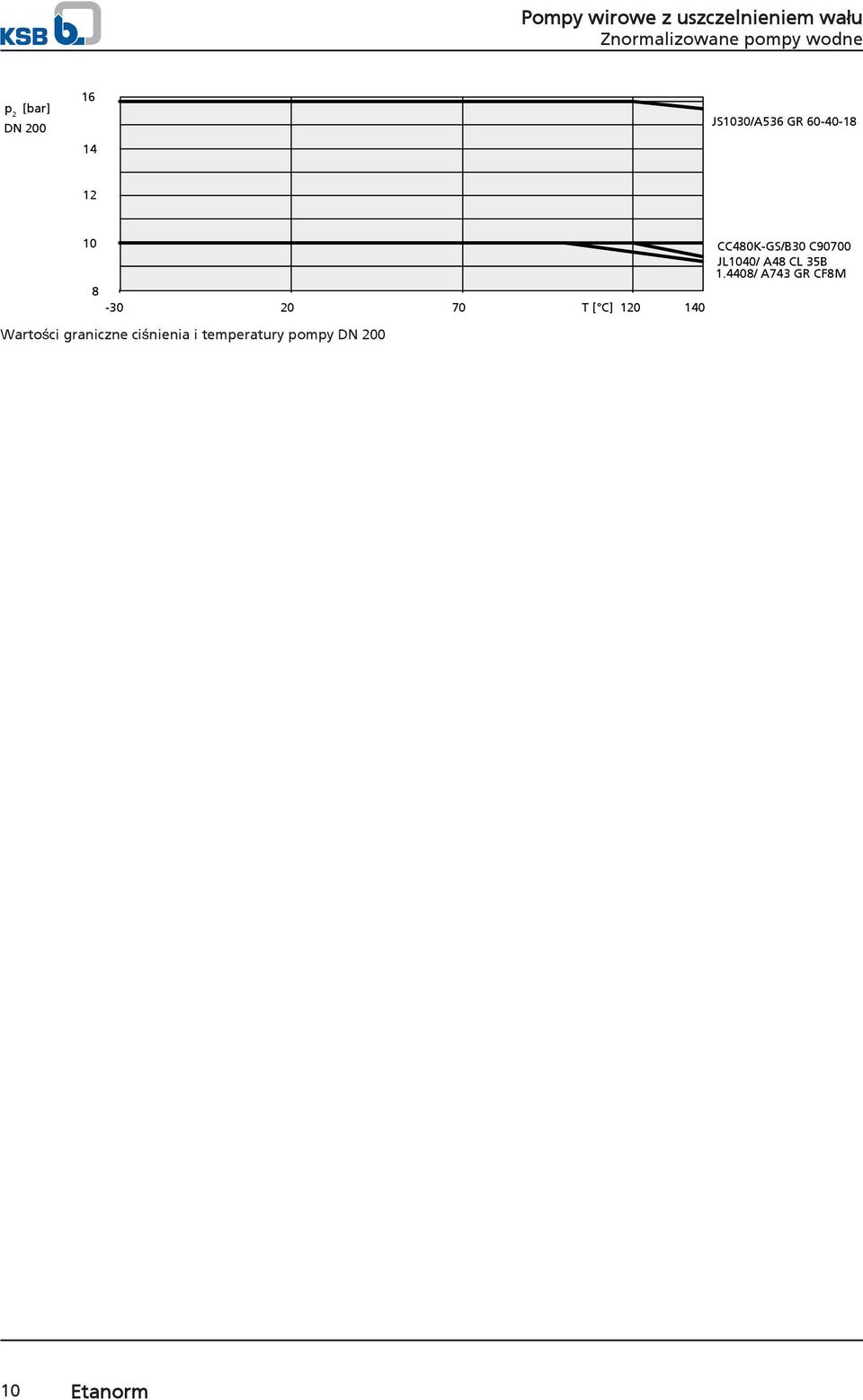

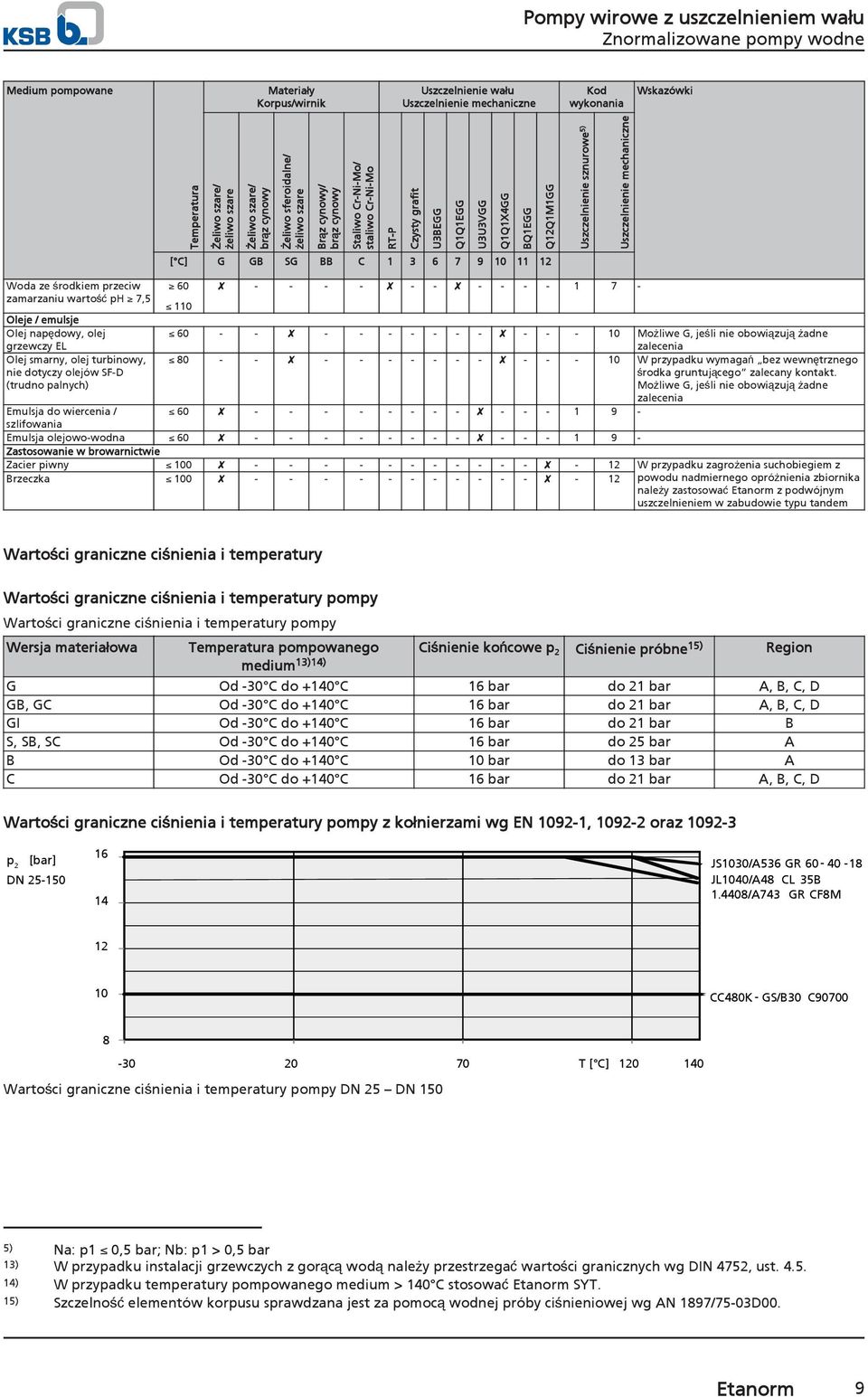

10 p 2 [bar] DN JS/A536 GR T [ C] 1 1 Wartości graniczne ciśnienia i temperatury pompy DN 0 CC480K-GS/B C90700 JL/ A48 CL 35B 1.48/ A743 GR CF8M Etanorm

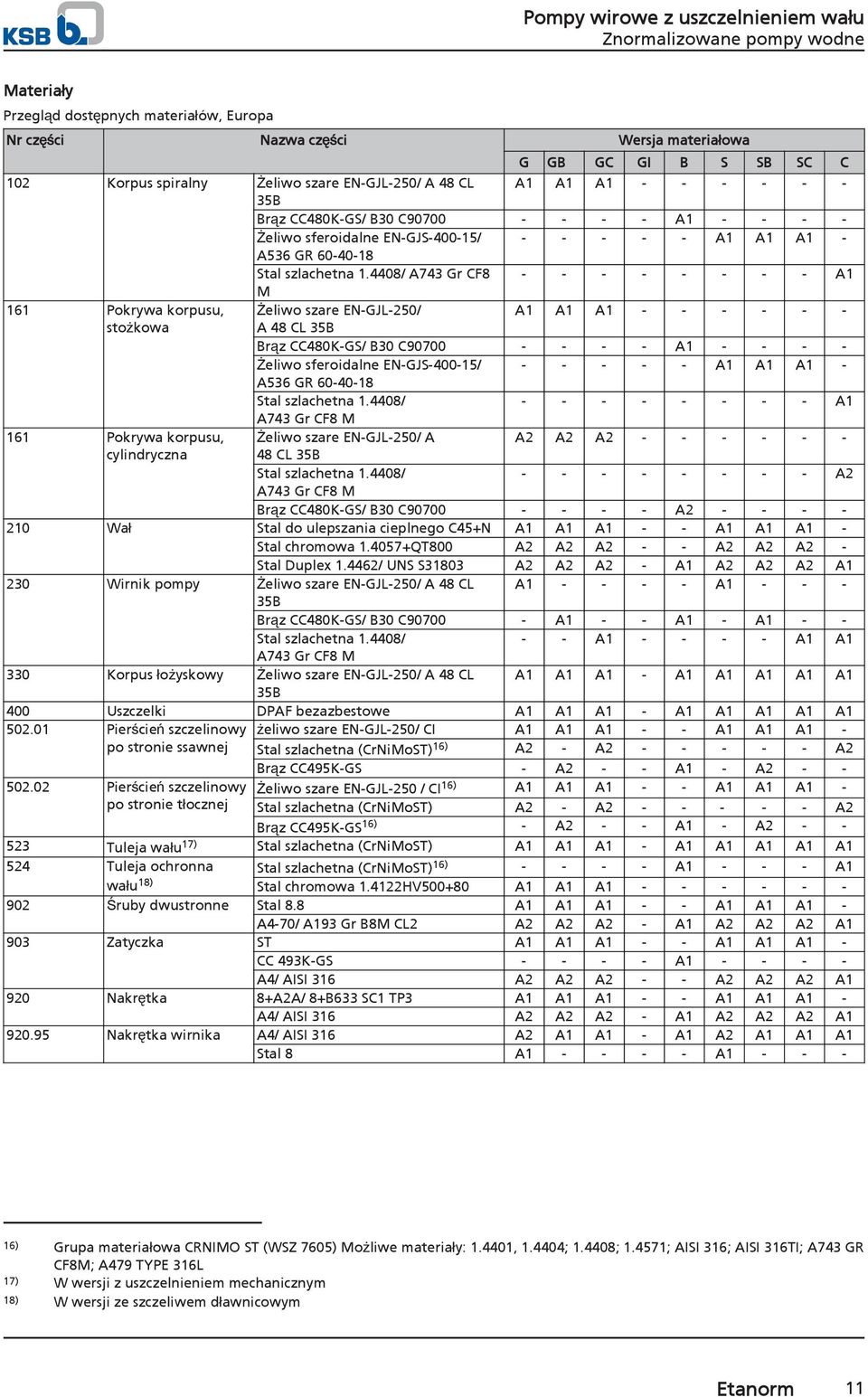

11 Materiały Przegląd dostępnych materiałów, Europa Nr części Nazwa części Wersja materiałowa G GB GC GI B S SB SC C 2 Korpus spiralny Żeliwo szare EN-GJL-2/ A 48 CL A1 A1 A B Brąz CC480K-GS/ B C A Żeliwo sferoidalne EN-GJS-0-15/ A1 A1 A1 - A536 GR Stal szlachetna 1.48/ A743 Gr CF A1 M 161 Pokrywa korpusu, Żeliwo szare EN-GJL-2/ A1 A1 A stożkowa A 48 CL 35B Brąz CC480K-GS/ B C A Żeliwo sferoidalne EN-GJS-0-15/ A1 A1 A1 - A536 GR Stal szlachetna 1.48/ A1 A743 Gr CF8 M 161 Pokrywa korpusu, Żeliwo szare EN-GJL-2/ A A2 A2 A cylindryczna 48 CL 35B Stal szlachetna 1.48/ A2 A743 Gr CF8 M Brąz CC480K-GS/ B C A Wał Stal do ulepszania cieplnego C45+N A1 A1 A1 - - A1 A1 A1 - Stal chromowa 1.57+QT800 A2 A2 A2 - - A2 A2 A2 - Stal Duplex / UNS S31803 A2 A2 A2 - A1 A2 A2 A2 A1 2 Wirnik pompy Żeliwo szare EN-GJL-2/ A 48 CL A A B Brąz CC480K-GS/ B C A1 - - A1 - A1 - - Stal szlachetna 1.48/ - - A A1 A1 A743 Gr CF8 M 3 Korpus łożyskowy Żeliwo szare EN-GJL-2/ A 48 CL A1 A1 A1 - A1 A1 A1 A1 A1 35B 0 Uszczelki DPAF bezazbestowe A1 A1 A1 - A1 A1 A1 A1 A Pierścień szczelinowy żeliwo szare EN-GJL-2/ CI A1 A1 A1 - - A1 A1 A1 - po stronie ssawnej Stal szlachetna (CrNiMoST) 16) A2 - A A2 Brąz CC495K-GS - A2 - - A1 - A Pierścień szczelinowy po stronie tłocznej Żeliwo szare EN-GJL-2 / CI 16) A1 A1 A1 - - A1 A1 A1 - Stal szlachetna (CrNiMoST) A2 - A A2 Brąz CC495K-GS 16) - A2 - - A1 - A Tuleja wału 17) Stal szlachetna (CrNiMoST) A1 A1 A1 - A1 A1 A1 A1 A1 524 Tuleja ochronna Stal szlachetna (CrNiMoST) 16) A A1 wału 18) Stal chromowa HV0+80 A1 A1 A Śruby dwustronne Stal 8.8 A1 A1 A1 - - A1 A1 A1 - A4-70/ A193 Gr B8M CL2 A2 A2 A2 - A1 A2 A2 A2 A1 903 Zatyczka ST A1 A1 A1 - - A1 A1 A1 - CC 493K-GS A A4/ AISI 316 A2 A2 A2 - - A2 A2 A2 A1 9 Nakrętka 8+A2A/ 8+B633 SC1 TP3 A1 A1 A1 - - A1 A1 A1 - A4/ AISI 316 A2 A2 A2 - A1 A2 A2 A2 A Nakrętka wirnika A4/ AISI 316 A2 A1 A1 - A1 A2 A1 A1 A1 Stal 8 A A ) Grupa materiałowa CRNIMO ST (WSZ 7605) Możliwe materiały: 1.41, 1.44; 1.48; ; AISI 316; AISI 316TI; A743 GR CF8M; A479 TYPE 316L 17) W wersji z uszczelnieniem mechanicznym 18) W wersji ze szczeliwem dławnicowym Etanorm 11

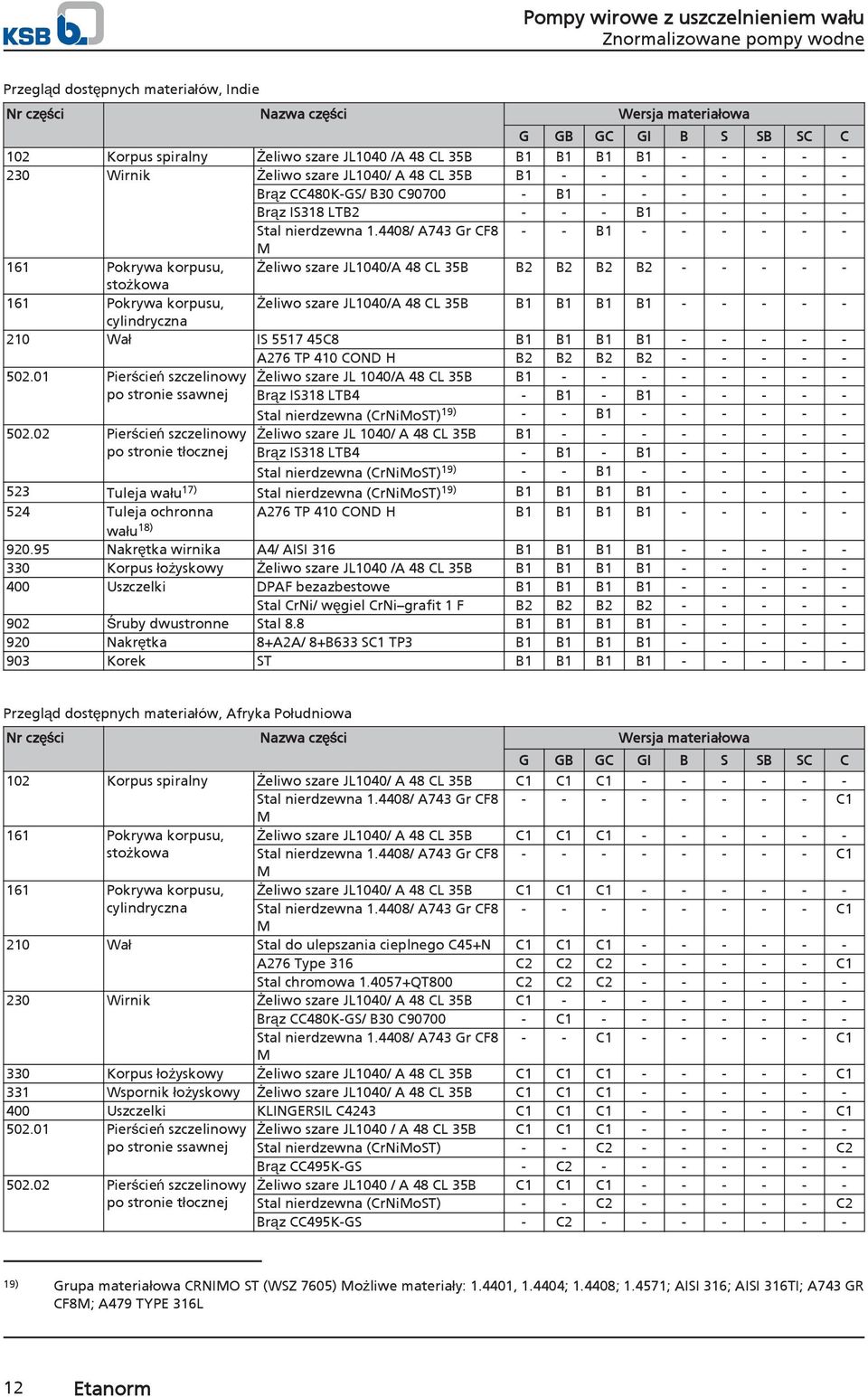

12 Przegląd dostępnych materiałów, Indie Nr części Nazwa części Wersja materiałowa G GB GC GI B S SB SC C 2 Korpus spiralny Żeliwo szare JL /A 48 CL 35B B1 B1 B1 B Wirnik Żeliwo szare JL/ A 48 CL 35B B Brąz CC480K-GS/ B C B Brąz IS318 LTB B Stal nierdzewna 1.48/ A743 Gr CF8 - - B M 161 Pokrywa korpusu, Żeliwo szare JL/A 48 CL 35B B2 B2 B2 B stożkowa 161 Pokrywa korpusu, Żeliwo szare JL/A 48 CL 35B B1 B1 B1 B cylindryczna 2 Wał IS C8 B1 B1 B1 B A276 TP 4 COND H B2 B2 B2 B Pierścień szczelinowy po stronie ssawnej 2.02 Pierścień szczelinowy po stronie tłocznej Żeliwo szare JL /A 48 CL 35B B Brąz IS318 LTB4 - B1 - B Stal nierdzewna (CrNiMoST) 19) - - B Żeliwo szare JL / A 48 CL 35B B Brąz IS318 LTB4 - B1 - B Stal nierdzewna (CrNiMoST) 19) - - B Tuleja wału 17) Stal nierdzewna (CrNiMoST) 19) B1 B1 B1 B Tuleja ochronna A276 TP 4 COND H B1 B1 B1 B wału 18) 9.95 Nakrętka wirnika A4/ AISI 316 B1 B1 B1 B Korpus łożyskowy Żeliwo szare JL /A 48 CL 35B B1 B1 B1 B Uszczelki DPAF bezazbestowe B1 B1 B1 B Stal CrNi/ węgiel CrNi grafit 1 F B2 B2 B2 B Śruby dwustronne Stal 8.8 B1 B1 B1 B Nakrętka 8+A2A/ 8+B633 SC1 TP3 B1 B1 B1 B Korek ST B1 B1 B1 B Przegląd dostępnych materiałów, Afryka Południowa Nr części Nazwa części Wersja materiałowa G GB GC GI B S SB SC C 2 Korpus spiralny Żeliwo szare JL/ A 48 CL 35B C1 C1 C Stal nierdzewna 1.48/ A743 Gr CF C1 M 161 Pokrywa korpusu, Żeliwo szare JL/ A 48 CL 35B C1 C1 C stożkowa Stal nierdzewna 1.48/ A743 Gr CF C1 M 161 Pokrywa korpusu, Żeliwo szare JL/ A 48 CL 35B C1 C1 C cylindryczna Stal nierdzewna 1.48/ A743 Gr CF C1 M 2 Wał Stal do ulepszania cieplnego C45+N C1 C1 C A276 Type 316 C2 C2 C C1 Stal chromowa 1.57+QT800 C2 C2 C Wirnik Żeliwo szare JL/ A 48 CL 35B C Brąz CC480K-GS/ B C C Stal nierdzewna 1.48/ A743 Gr CF8 - - C C1 M 3 Korpus łożyskowy Żeliwo szare JL/ A 48 CL 35B C1 C1 C C1 331 Wspornik łożyskowy Żeliwo szare JL/ A 48 CL 35B C1 C1 C Uszczelki KLINGERSIL C4243 C1 C1 C C Pierścień szczelinowy Żeliwo szare JL / A 48 CL 35B C1 C1 C po stronie ssawnej Stal nierdzewna (CrNiMoST) - - C C2 Brąz CC495K-GS - C Pierścień szczelinowy po stronie tłocznej Żeliwo szare JL / A 48 CL 35B C1 C1 C Stal nierdzewna (CrNiMoST) - - C C2 Brąz CC495K-GS - C ) Grupa materiałowa CRNIMO ST (WSZ 7605) Możliwe materiały: 1.41, 1.44; 1.48; ; AISI 316; AISI 316TI; A743 GR CF8M; A479 TYPE 316L 12 Etanorm

13 Nr części Nazwa części Wersja materiałowa G GB GC GI B S SB SC C 523 Tuleja wału 17) Stal nierdzewna (CrNiMoST) C1 C1 C C1 524 Tuleja ochronna Stal nierdzewna (CrNiMoST) C1 wału 18) Stal chromowa HV0+80 C1 C1 C Śruby dwustronne Stal 8.8 C1 C1 C A4-70/A193 Gr B8M CL2 C2 C2 C C1 903 Korek ST C1 C1 C A4/AISI 316 C2 C2 C C1 9 Nakrętka 8+A2A/ 8+B633 SC1 TP3 C1 C1 C A4/AISI 316 C2 C2 C C Nakrętka wirnika A4/ AISI 316 C2 C1 C C1 Stal 8 C Przegląd dostępnych materiałów, Chiny Nr części Nazwa części Wersja materiałowa G GB GC GI B S SB SC C 2 Korpus spiralny Żeliwo szare JL/ A 48 CL 35B D1 D1 D Stal nierdzewna 1.48/ A743 Gr CF D1 M 161 Pokrywa korpusu, Żeliwo szare JL/ A 48 CL 35B D1 D1 D stożkowa Stal nierdzewna 1.48/ A743 Gr CF D1 M 2 Wał Stal do ulepszania cieplnego C45+N D1 D1 D Stal duplex / UNS S31803 D2 D2 D D1 2 Wirnik Żeliwo szare JL/ A 48 CL 35B D Stal nierdzewna 1.48/ A743 Gr CF8 - - D D1 M 3 Korpus łożyskowy Żeliwo szare JL/ A 48 CL 35B D1 D1 D D1 0 Uszczelki DPAF bezazbestowe D1 D1 D D Pierścień szczelinowy Żeliwo szare JL / A 48 CL 35B D1 D1 D po stronie ssawnej Stal nierdzewna (CrNiMoST) D2 D2 D D Pierścień szczelinowy Żeliwo szare JL / A 48 CL 35B D1 D1 D po stronie tłocznej Stal nierdzewna (CrNiMoST) D2 D2 D D2 523 Tuleja wału 17) Stal nierdzewna (CrNiMoST) D1 D1 D D1 902 Śruby dwustronne Stal 8.8 D1 D1 D A4-70/A193 Gr B8M CL2 D2 D2 D D1 903 Korek ST D1 D1 D A4/ AISI 316 D2 D2 D D1 9 Nakrętka 8+A2A/ 8+B633 SC1 TP3 D1 D1 D A4/ AISI 316 D2 D2 D D Nakrętka wirnika A4/ AISI 316 D2 D2 D D1 Stal 8 D1 D Etanorm 13

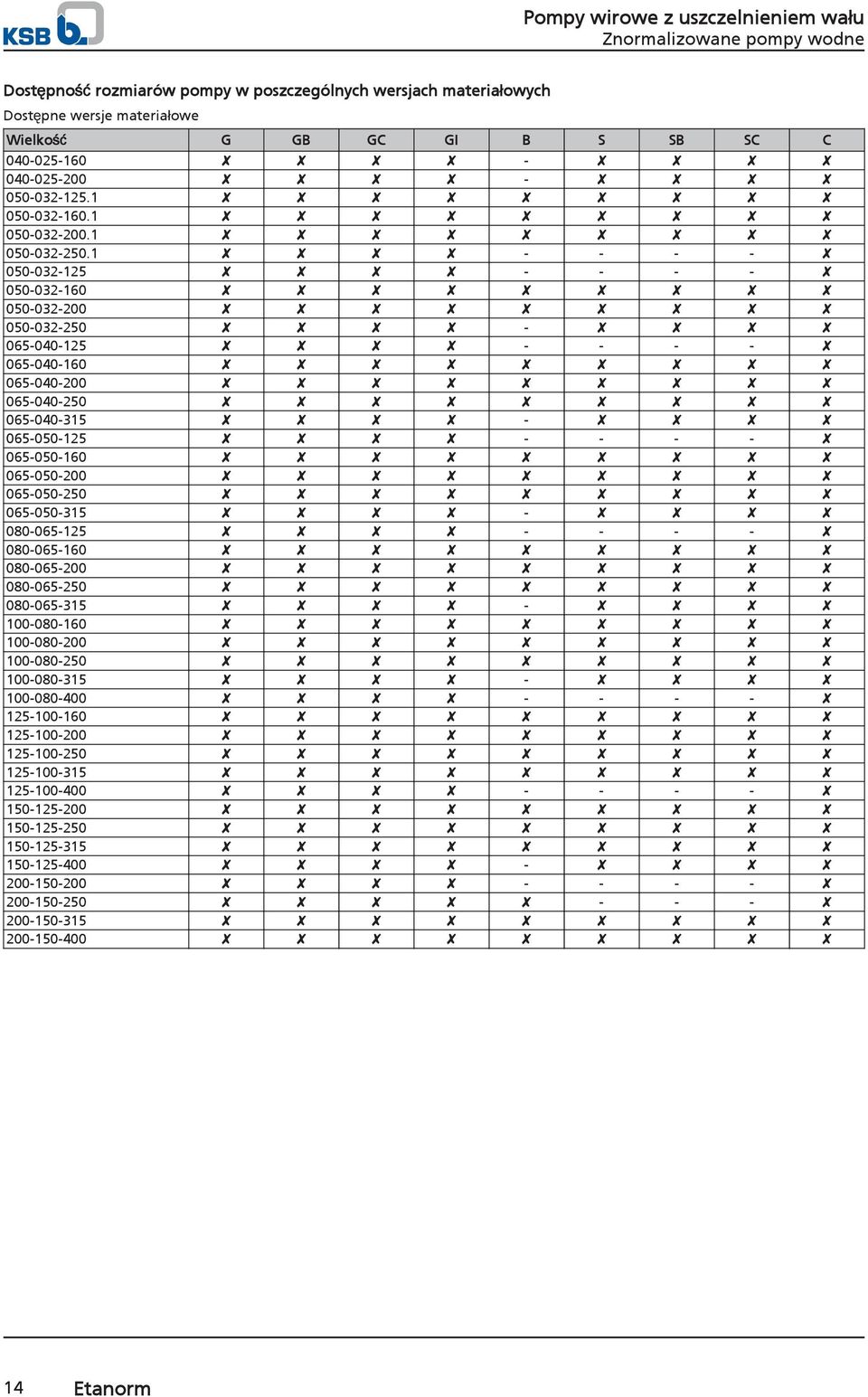

14 Dostępność rozmiarów pompy w poszczególnych wersjach materiałowych Dostępne wersje materiałowe Wielkość G GB GC GI B S SB SC C Etanorm

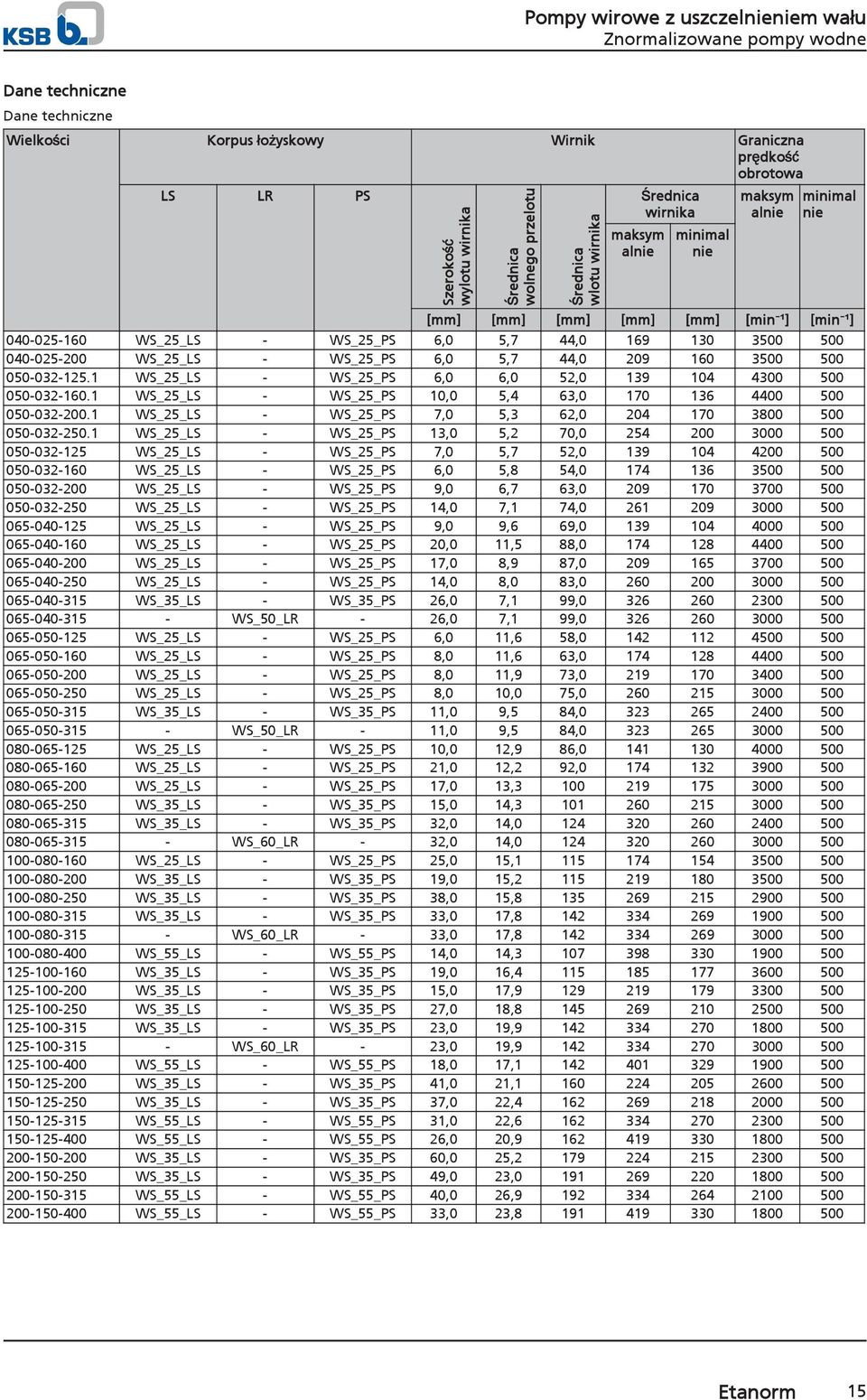

15 Dane techniczne Dane techniczne Wielkości Korpus łożyskowy Wirnik Graniczna prędkość obrotowa LS LR PS Szerokość wylotu wirnika Średnica wolnego przelotu Średnica wlotu wirnika maksym alnie Średnica wirnika minimal nie maksym alnie minimal nie [mm] [mm] [mm] [mm] [mm] [min ¹] [min ¹] WS_25_LS - WS_25_PS 6,0 5,7 44, WS_25_LS - WS_25_PS 6,0 5,7 44, WS_25_LS - WS_25_PS 6,0 6,0 52, WS_25_LS - WS_25_PS,0 5,4 63, WS_25_LS - WS_25_PS 7,0 5,3 62, WS_25_LS - WS_25_PS 13,0 5,2 70, WS_25_LS - WS_25_PS 7,0 5,7 52, WS_25_LS - WS_25_PS 6,0 5,8 54, WS_25_LS - WS_25_PS 9,0 6,7 63, WS_25_LS - WS_25_PS 14,0 7,1 74, WS_25_LS - WS_25_PS 9,0 9,6 69, WS_25_LS - WS_25_PS,0 11,5 88, WS_25_LS - WS_25_PS 17,0 8,9 87, WS_25_LS - WS_25_PS 14,0 8,0 83, WS_35_LS - WS_35_PS 26,0 7,1 99, WS LR - 26,0 7,1 99, WS_25_LS - WS_25_PS 6,0 11,6 58, WS_25_LS - WS_25_PS 8,0 11,6 63, WS_25_LS - WS_25_PS 8,0 11,9 73, WS_25_LS - WS_25_PS 8,0,0 75, WS_35_LS - WS_35_PS 11,0 9,5 84, WS LR - 11,0 9,5 84, WS_25_LS - WS_25_PS,0 12,9 86, WS_25_LS - WS_25_PS 21,0 12,2 92, WS_25_LS - WS_25_PS 17,0 13, WS_35_LS - WS_35_PS 15,0 14, WS_35_LS - WS_35_PS 32,0 14, WS_60_LR - 32,0 14, WS_25_LS - WS_25_PS 25,0 15, WS_35_LS - WS_35_PS 19,0 15, WS_35_LS - WS_35_PS 38,0 15, WS_35_LS - WS_35_PS 33,0 17, WS_60_LR - 33,0 17, WS_55_LS - WS_55_PS 14,0 14, WS_35_LS - WS_35_PS 19,0 16, WS_35_LS - WS_35_PS 15,0 17, WS_35_LS - WS_35_PS 27,0 18, WS_35_LS - WS_35_PS 23,0 19, WS_60_LR - 23,0 19, WS_55_LS - WS_55_PS 18,0 17, WS_35_LS - WS_35_PS 41,0 21, WS_35_LS - WS_35_PS 37,0 22, WS_55_LS - WS_55_PS 31,0 22, WS_55_LS - WS_55_PS 26,0, WS_35_LS - WS_35_PS 60,0 25, WS_35_LS - WS_35_PS 49,0 23, WS_55_LS - WS_55_PS,0 26, WS_55_LS - WS_55_PS 33,0 23, Etanorm 15

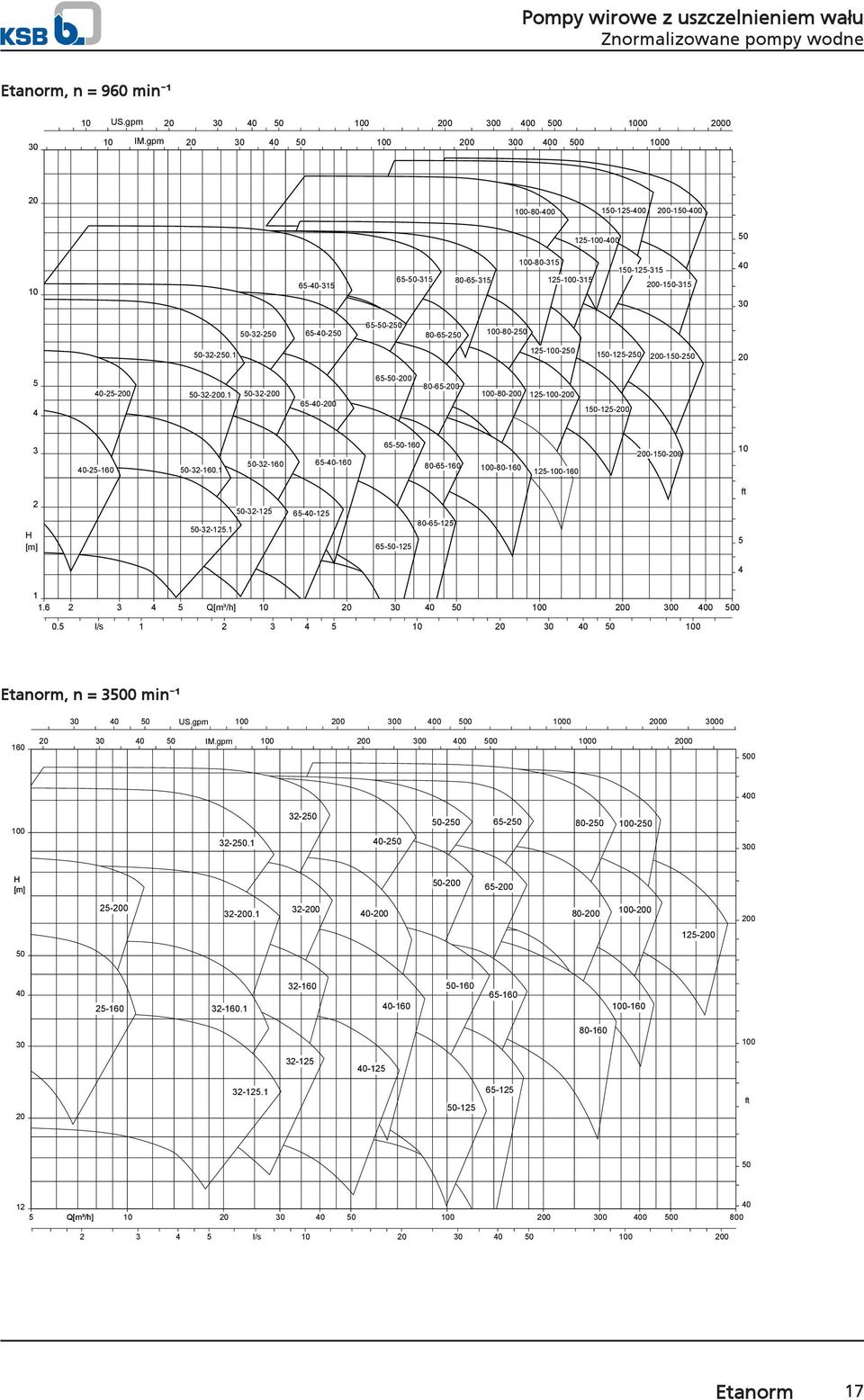

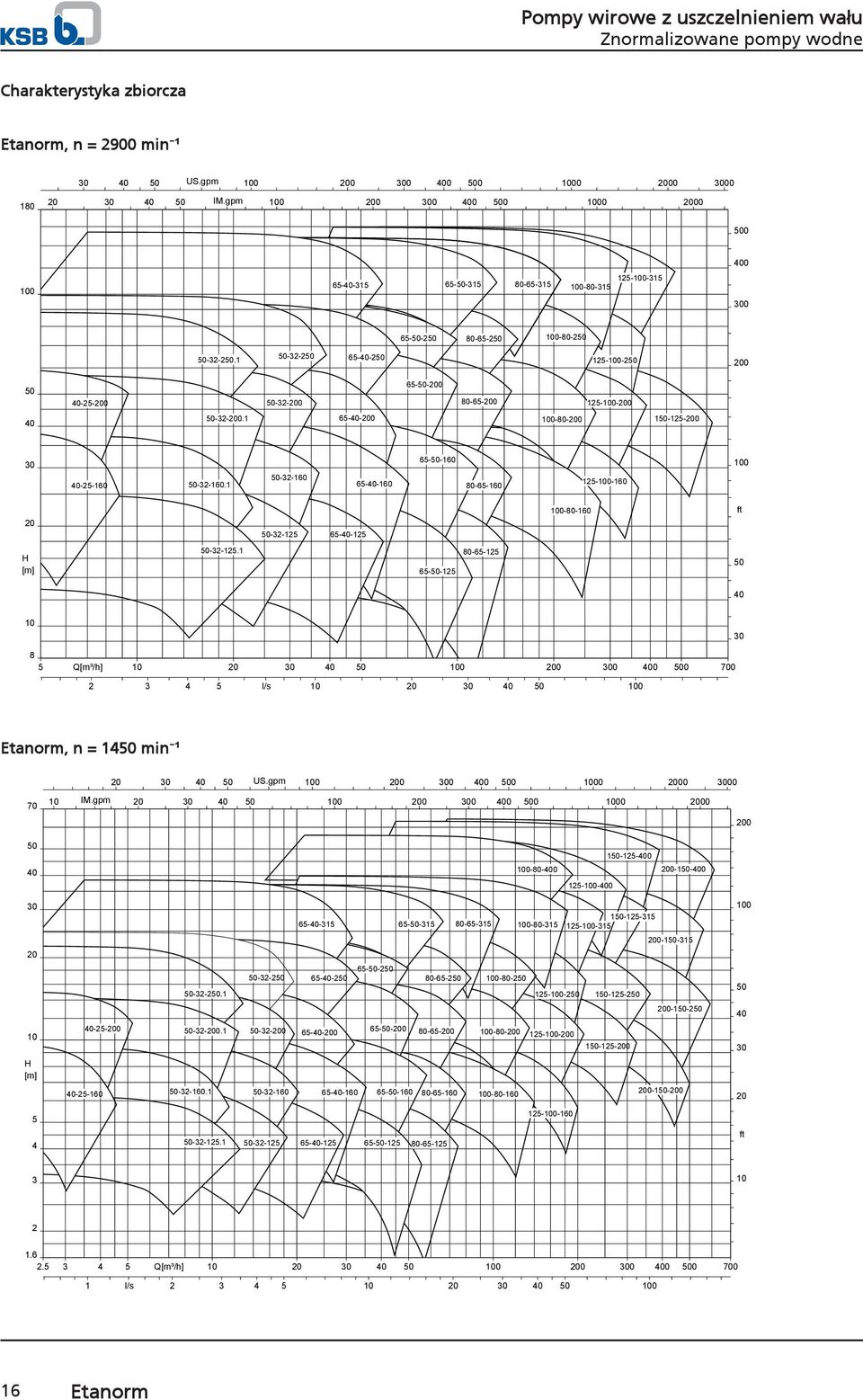

16 Pompy wirowe z uszczelnieniem wału Charakterystyka zbiorcza Etanorm, n = 2900 min ¹ 180 US.gpm IM.gpm ft H [m] Q[m³/h] l/s Etanorm, n = 14 min ¹ 70 IM.gpm US.gpm H [m] ft l/s Etanorm Q[m³/h]

17 Pompy wirowe z uszczelnieniem wału Etanorm, n = 960 min ¹ US.gpm IM.gpm ft H [m] l/s 5 Q[m³/h] Etanorm, n = min ¹ 160 US.gpm 0 0 IM.gpm H [m] ft Q[m³/h] l/s Etanorm 17

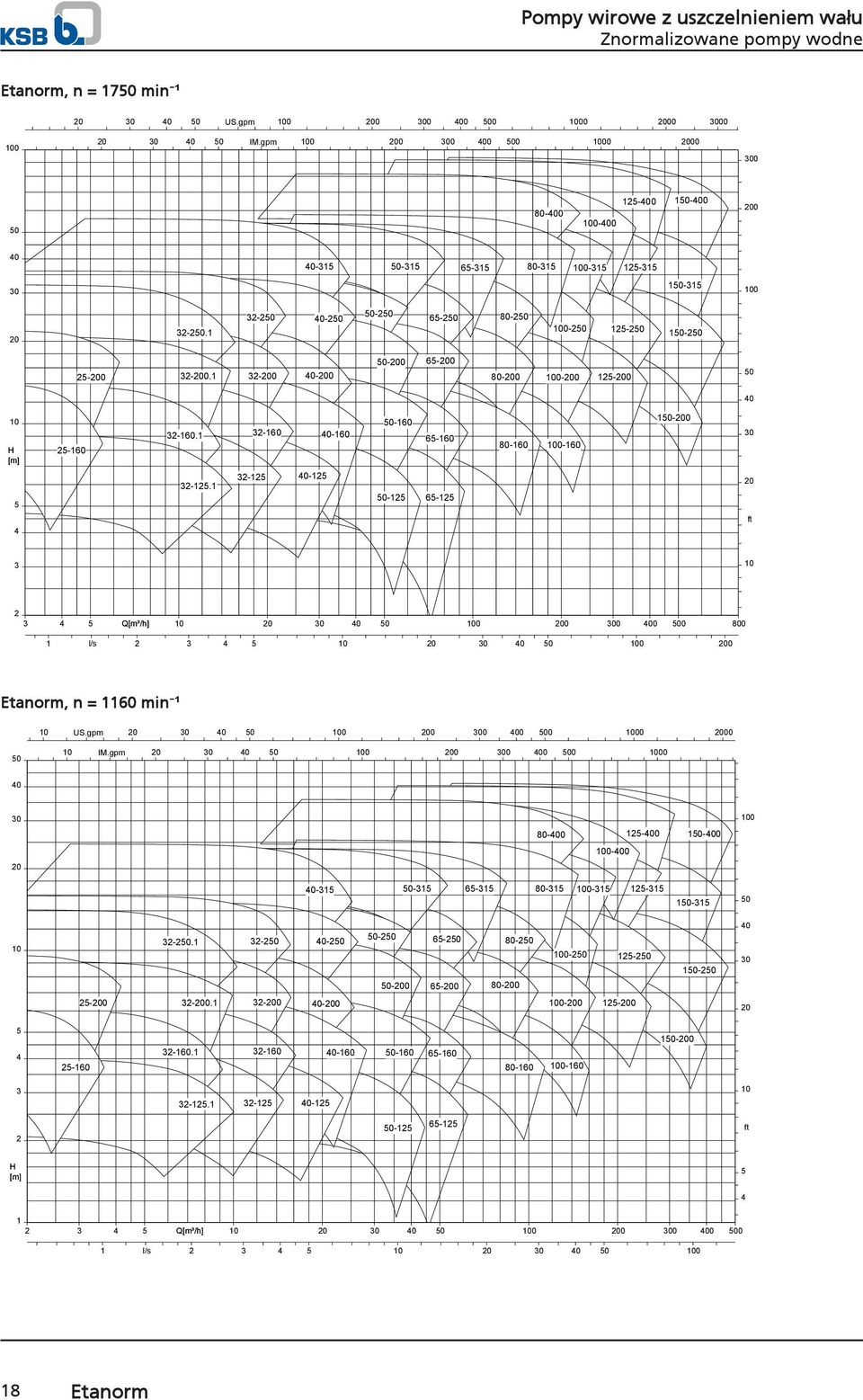

18 Pompy wirowe z uszczelnieniem wału Etanorm, n = 17 min ¹ US.gpm 0 0 IM.gpm H [m] ft Q[m³/h] l/s Etanorm, n = 1160 min ¹ US.gpm IM.gpm ft 2 H [m] Q[m³/h] l/s 2 Etanorm

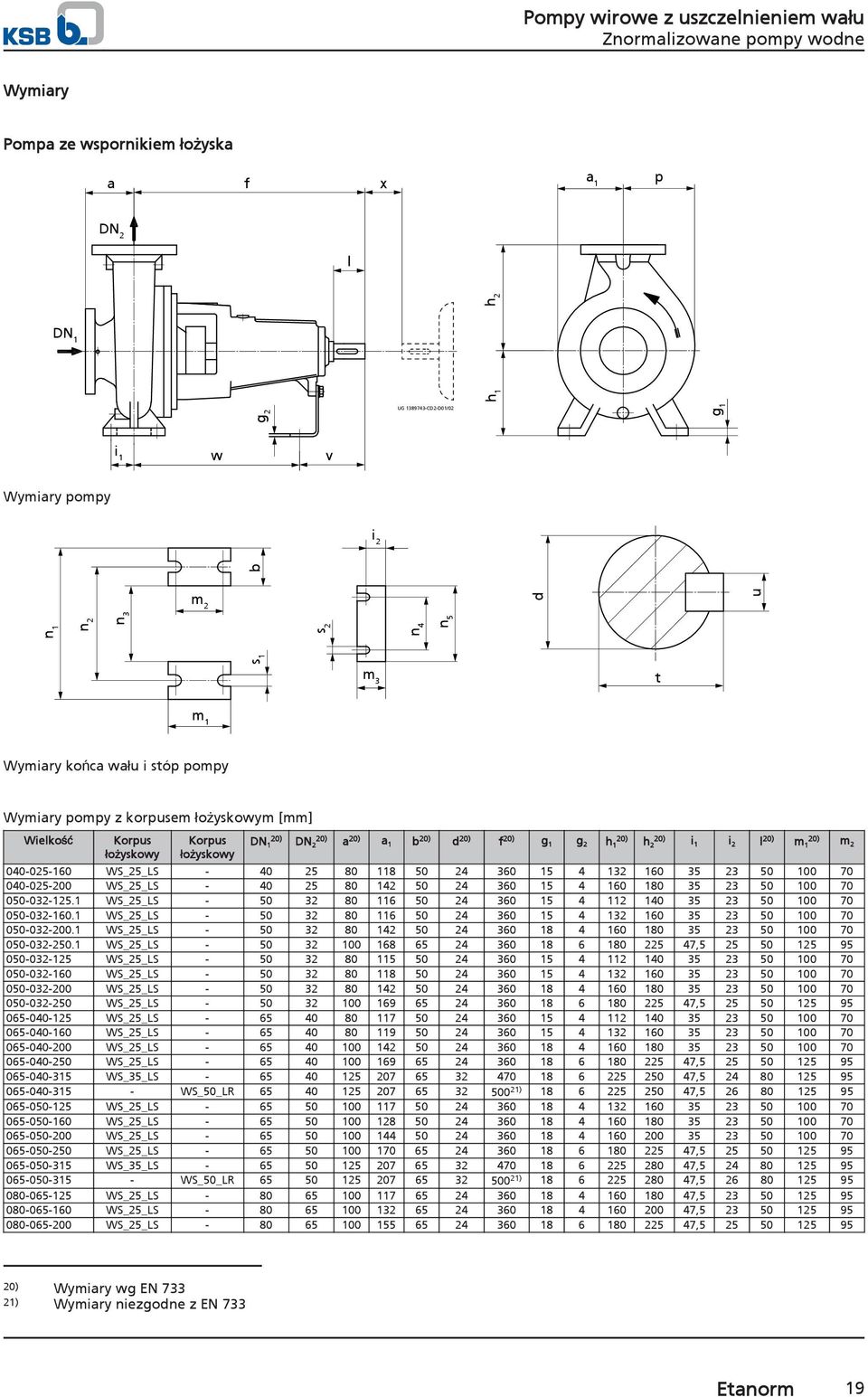

19 Wymiary Pompa ze wspornikiem łożyska a f x a 1 p DN 2 l DN 1 h 1 h 2 g 2 UG CD2-D01/02 g 1 i 1 w v Wymiary pompy i 2 n 1 n 2 n 3 m 2 s 1 b s 2 n 4 n 5 d u m 3 t m 1 Wymiary końca wału i stóp pompy Wymiary pompy z korpusem łożyskowym [mm] Wielkość Korpus łożyskowy Korpus łożyskowy DN 1 ) DN 2 ) a ) a 1 b ) d ) f ) g 1 g 2 h 1 ) h 2 ) i 1 i 2 l ) m 1 ) m WS_25_LS WS_25_LS WS_25_LS WS_25_LS WS_25_LS WS_25_LS , WS_25_LS WS_25_LS WS_25_LS WS_25_LS , WS_25_LS WS_25_LS WS_25_LS WS_25_LS , WS_35_LS , WS LR ) , WS_25_LS WS_25_LS WS_25_LS WS_25_LS , WS_35_LS , WS LR ) , WS_25_LS , WS_25_LS , WS_25_LS , ) Wymiary wg EN ) Wymiary niezgodne z EN 733 Etanorm 19

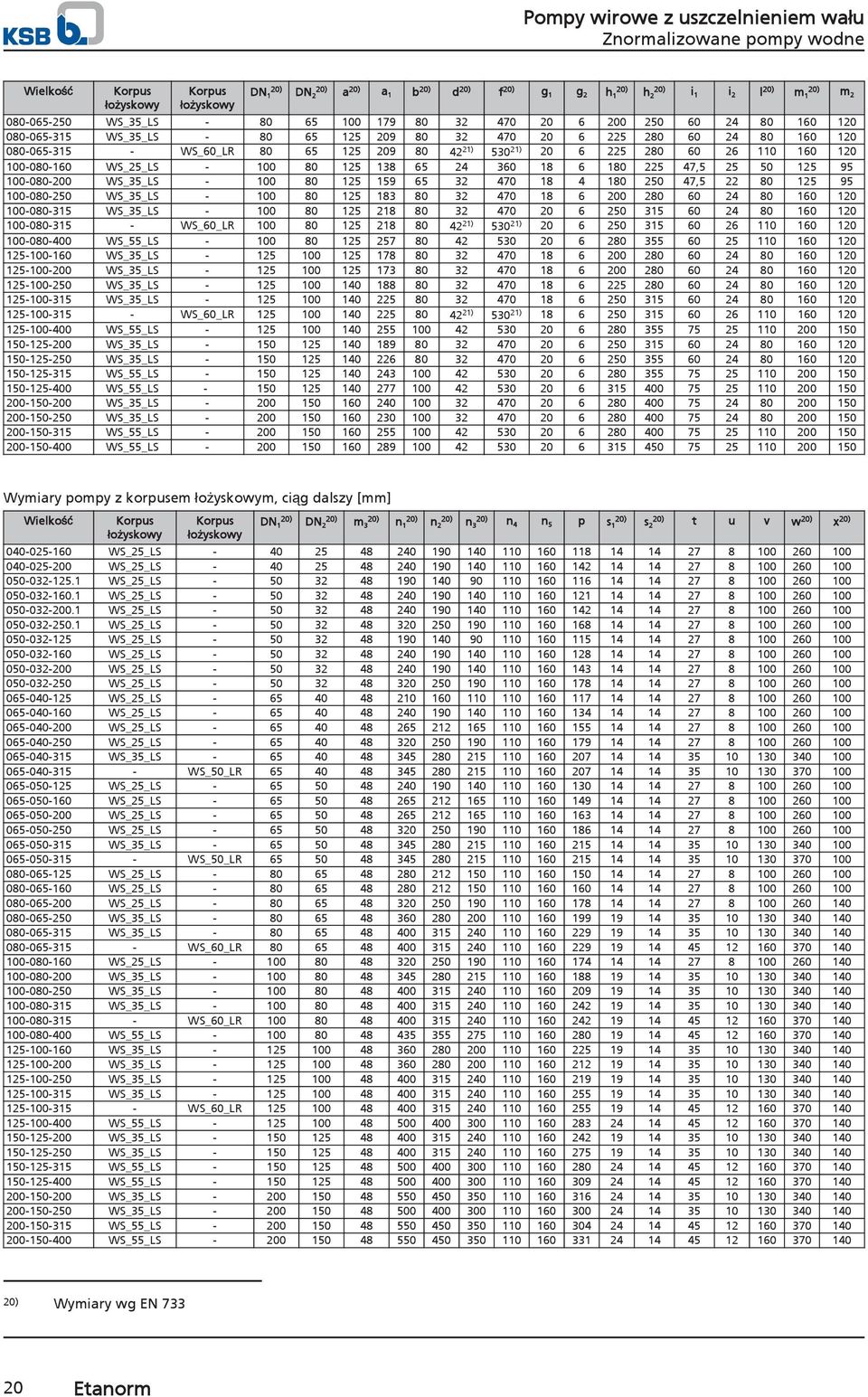

20 Wielkość Korpus łożyskowy Korpus łożyskowy DN 1 ) DN 2 ) a ) a 1 b ) d ) f ) g 1 g 2 h 1 ) h 2 ) i 1 i 2 l ) m 1 ) m WS_35_LS WS_35_LS WS_60_LR ) 5 21) WS_25_LS , WS_35_LS , WS_35_LS WS_35_LS WS_60_LR ) 5 21) WS_55_LS WS_35_LS WS_35_LS WS_35_LS WS_35_LS WS_60_LR ) 5 21) WS_55_LS WS_35_LS WS_35_LS WS_55_LS WS_55_LS WS_35_LS WS_35_LS WS_55_LS WS_55_LS Wymiary pompy z korpusem łożyskowym, ciąg dalszy [mm] Wielkość Korpus łożyskowy Korpus łożyskowy DN 1 ) DN 2 ) m 3 ) n 1 ) n 2 ) n 3 ) n 4 n 5 p s 1 ) s 2 ) t u v w ) x ) WS_25_LS WS_25_LS WS_25_LS WS_25_LS WS_25_LS WS_25_LS WS_25_LS WS_25_LS WS_25_LS WS_25_LS WS_25_LS WS_25_LS WS_25_LS WS_25_LS WS_35_LS WS LR WS_25_LS WS_25_LS WS_25_LS WS_25_LS WS_35_LS WS LR WS_25_LS WS_25_LS WS_25_LS WS_35_LS WS_35_LS WS_60_LR WS_25_LS WS_35_LS WS_35_LS WS_35_LS WS_60_LR WS_55_LS WS_35_LS WS_35_LS WS_35_LS WS_35_LS WS_60_LR WS_55_LS WS_35_LS WS_35_LS WS_55_LS WS_55_LS WS_35_LS WS_35_LS WS_55_LS WS_55_LS ) Wymiary wg EN 733 Etanorm

21 Pompa z kozłem łożyskowym Wymiary pompy z kozłem łożyskowym Wymiary końca wału i stóp pompy kozła łożyskowego Wymiary pompy z kozłem łożyskowym [mm] Wielkość Korpus łożyskowy DN 1 DN 2 a a 1 b c d e f g 1 h 1 h 2 h 3 h 4 i l m 1 m WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_35_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_35_PS WS_25_PS WS_25_PS WS_25_PS WS_35_PS WS_35_PS WS_25_PS WS_35_PS Etanorm 21

22 Wielkość Korpus łożyskowy DN 1 DN 2 a a 1 b c d e f g 1 h 1 h 2 h 3 h 4 i l m 1 m WS_35_PS WS_35_PS WS_55_PS WS_35_PS WS_35_PS WS_35_PS WS_35_PS WS_55_PS WS_35_PS WS_35_PS WS_55_PS WS_55_PS WS_35_PS WS_35_PS WS_55_PS WS_55_PS Wymiary pompy z kozłem łożyskowym, ciąg dalszy [mm] Wielkość Korpus łożyskowy DN 1 DN 2 m 3 m 4 m 5 m 6 n 1 n 2 n 3 n 4 n 5 p s 1 s 2 t u w x WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_35_PS WS_25_PS WS_25_PS WS_25_PS WS_25_PS WS_35_PS WS_25_PS WS_25_PS WS_25_PS WS_35_PS WS_35_PS WS_25_PS WS_35_PS WS_35_PS WS_35_PS WS_55_PS WS_35_PS WS_35_PS WS_35_PS WS_35_PS WS_55_PS WS_35_PS WS_35_PS WS_55_PS WS_55_PS WS_35_PS WS_35_PS WS_55_PS WS_55_PS Etanorm

23 Przyłącza 1M 6D DN 2 6D 1M 6D DN 2 6D E D 1M 1M DN 1 13B DN 1 Wykonanie z regulatorem poziomu oleju P1 P2 A IA 6B Na pakunek sznurowy z wewnętrzną cieczą zaporową Nb pakunek sznurowy bez cieczy zaporowej Pojedynczy uszczelniacz mechaniczny; pokrywa A Pojedynczy uszczelniacz mechaniczny; pokrywa A z cyrkulacją wewnętrzną 8B Wykonanie ze smarowaniem smarem stałym P3 24A 6B Nc pakunek sznurowy z zewnętrzną cieczą zaporową 24E 1M 6D 1M DN 2 8B 6D DN 1 12E 1M 6D DN 2 12A 6B 8B 1M DN 1 6B 8B Wykonanie ze smarowaniem smarem stałym TI Podwójny uszczelniacz mechaniczny w zabudowie typu Tandem z cyrkulacją wewnętrzną Wykonanie ze smarowaniem smarem stałym EA Cyrkulacja zewnętrzna; pokrywa A A E 1M 6D DN 2 6D 1M 6D DN 2 6D 1M DN 1 11E 1M 6B 8B DN 1 Wykonanie ze smarowaniem smarem stałym 6B 8B DB Podwójny uszczelniacz mechaniczny w wersji back to back Wykonanie ze smarowaniem smarem stałym FA Płukanie zewnętrzne; Pokrywa-A 1M 6D DN 2 6D 11E 1M DN 1 6B 8B Wykonanie ze smarowaniem smarem stałym P4 VSH pakunek sznurowy z zewnętrzną cieczą zaporową Etanorm 23

24 1M 6D DN2 6D 1M DN1 6B 13B 8B Wykonanie ze wspornikiem łożyskowym Wykonanie przyłączy Przyłącze Wykonanie Budowa Położenie Region 1M Przyłącze pomiaru ciśnienia W agregacie pompowym z DN 2 A, B, C, D czujnikiem ciśnienia 6B Spust oraz opróżnianie pompowanego Owiercone i zaślepione - A, B, C, D medium 6D Napełnianie i odpowietrzanie Owiercone i zaślepione DN 2, A, C, D pompowanego medium po stronie ssawnej 8B Spust oraz opróżnianie cieczy wyciekającej Owiercone i zaślepione 22) - A, B, C, D 1M Przyłącze pomiaru ciśnienia Owiercone i zaślepione lub z DN 1 A, B, C, D opcjonalnie manometrem 6D Napełnianie i odpowietrzanie Owiercone i zaślepione DN 2, A, B, C, D opcjonalnie pompowanego medium po stronie napędu A Wylot zewnętrznej cieczy zaporowej Rura DN 8 zaślepiona - A, B, C E Wlot zewnętrznej cieczy zaporowej Rura DN 8 zaślepiona - A, B, C 11E Wlot cieczy płuczącej Rura DN 8 zaślepiona - A, B, C 12A Wylot cieczy obiegowej Owiercone i przyłączone - A, B, C 12E Wlot cieczy obiegowej Owiercone i przyłączone - A, B, C 13B Spust oraz opróżnianie oleju Owiercone i zaślepione - A, B, C 13D Napełnianie i odpowietrzanie oleju Owiercone i zaślepione - A, B, C 24A Wylot cieczy zaporowej Rura DN 8 zaślepiona - A, B, C 24E Wlot cieczy zaporowej Rura DN 8 zaślepiona - A, B, C Przyłącza dla Europy / Afryki Południowej / Chin Wielkość Korpus łożyskowy G, B C, S G, B, C, S 1M.1_6D / 1M.2 / 6B / 6D G, B, C, S 8B A/ E G, B, C, S Materiał korpusu G, B C, S G, B, C, S Przyłącze G, B, C, S G, B, C, S G, B, C, S 11E 12A 12E 13B 13D 24A/ 24E Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN 8 22) Dotyczy tylko korpusu łożyskowego LS. 24 Etanorm

25 Wielkość Korpus łożyskowy G, B C, S G, B, C, S 1M.1_6D / 1M.2 / 6B / 6D G, B, C, S 8B A/ E G, B, C, S Materiał korpusu G, B C, S G, B, C, S Przyłącze G, B, C, S G, B, C, S G, B, C, S 11E 12A 12E 13B 13D 24A/ 24E Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 -- DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 3/8 DN DN Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 G 1/2 DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 1/4 DN DN Rc 1/4 G 1/4 -- DN 8 DN 8 Rc 1/4 G 1/4 DN 8 G 3/8 DN DN Rc 3/8 G 3/8 G 1/2 DN 8 DN 8 Rc 3/8 G 3/8 DN 8 G 1/4 DN DN Rc 3/8 G 3/8 G 1/2 DN 8 DN 8 Rc 3/8 G 3/8 DN 8 G 1/4 DN DN Rc 3/8 G 3/8 G 1/2 DN 8 DN 8 Rc 3/8 G 3/8 DN 8 G 1/4 DN DN Rc 3/8 G 3/8 G 1/2 DN 8 DN 8 Rc 3/8 G 3/8 DN 8 G 1/4 DN DN Rc 3/8 G 3/8 G 1/2 DN 8 DN 8 Rc 3/8 G 3/8 DN 8 G 1/4 DN DN Rc 3/8 G 3/8 -- DN 8 DN 8 Rc 3/8 G 3/8 DN 8 G 3/8 DN DN Rc 3/8 G 3/8 G 1/2 DN 8 DN 8 Rc 3/8 G 3/8 DN 8 G 1/4 DN DN Rc 3/8 G 3/8 G 1/2 DN 8 DN 8 Rc 3/8 G 3/8 DN 8 G 1/4 DN DN Rc 3/8 G 3/8 G 1/2 DN 8 DN 8 Rc 3/8 G 3/8 DN 8 G 1/4 DN DN Rc 3/8 G 3/8 G 1/2 DN 8 DN 8 Rc 3/8 G 3/8 DN 8 G 1/4 DN DN Rc 3/8 G 3/8 -- DN 8 DN 8 Rc 3/8 G 3/8 DN 8 G 3/8 DN DN Rc 3/8 G 3/8 G 1/2 DN 8 DN 8 Rc 3/8 G 3/8 DN 8 G 1/4 DN DN Rc 1/2 G 1/2 G 1/2 DN 8 DN 8 Rc 1/2 G 1/2 DN 8 G 1/4 DN DN Rc 1/2 G 1/2 G 1/2 DN 8 DN 8 Rc 1/2 G 1/2 DN 8 G 1/4 DN DN Rc 1/2 G 1/2 G 1/2 DN 8 DN 8 Rc 1/2 G 1/2 DN 8 G 1/4 DN DN Rc 1/2 G 1/2 G 1/2 DN 8 DN 8 Rc 1/2 G 1/2 DN 8 G 1/4 DN DN Rc 1/2 G 1/2 -- DN 8 DN 8 Rc 1/2 G 1/2 DN 8 G 3/8 DN DN Rc 1/2 G 1/2 G 1/2 DN 8 DN 8 Rc 1/2 G 1/2 DN 8 G 1/4 DN DN Rc 1/2 G 1/2 G 1/2 DN 8 DN 8 Rc 1/2 G 1/2 DN 8 G 1/4 DN DN Rc 1/2 G 1/2 G 1/2 DN 8 DN 8 Rc 1/2 G 1/2 DN 8 G 1/4 DN DN Rc 1/2 G 1/2 -- DN 8 DN 8 Rc 1/2 G 1/2 DN 8 G 3/8 DN DN Rc 1/2 G 1/2 G 1/2 DN 8 DN 8 Rc 1/2 G 1/2 DN 8 G 1/4 DN DN Rc 1/2 G 1/2 G 1/2 DN 8 DN 8 Rc 1/2 G 1/2 DN 8 G 1/4 DN DN Rc 1/2 G 1/2 G 1/2 DN 8 DN 8 Rc 1/2 G 1/2 DN 8 G 1/4 DN DN Rc 1/2 G 1/2 G 1/2 DN 8 DN 8 Rc 1/2 G 1/2 DN 8 G 1/4 DN DN Rc 1/2 G 1/2 -- DN 8 DN 8 Rc 1/2 G 1/2 DN 8 G 3/8 DN DN Rc 1/2 G 1/2 G 1/2 DN 8 DN 8 Rc 1/2 G 1/2 DN 8 G 1/4 DN DN Rc 1/2 G 1/2 G 1/2 DN 8 DN 8 Rc 1/2 G 1/2 DN 8 G 1/4 DN DN 8 Przyłącza dla Indii Wielkość Korpus łożyskowy Materiał korpusu G C G, C G, C G, C G C G, C G, C G, C G, C 1M.1_6D / 1M.2 / 6B / 6D 8B A/ E Przyłącze 11E 12A 12E 13B 13D 24A/ 24E G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN 8 Etanorm 25

26 Wielkość Korpus łożyskowy Materiał korpusu G C G, C G, C G, C G C G, C G, C G, C G, C 1M.1_6D / 1M.2 / 6B / 6D 8B A/ E Przyłącze 11E 12A 12E 13B 13D 24A/ 24E G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT -- DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 3/8 DN DN G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT 1/2-14 NPT DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 1/4 DN DN G 1/4 1/4-18 NPT -- DN 8 DN 8 G 1/4 1/4-18 NPT DN 8 G 3/8 DN DN G 3/8 3/8-18 NPT 1/2-14 NPT DN 8 DN 8 G 3/8 3/8-18 NPT DN 8 G 1/4 DN DN G 3/8 3/8-18 NPT 1/2-14 NPT DN 8 DN 8 G 3/8 3/8-18 NPT DN 8 G 1/4 DN DN G 3/8 3/8-18 NPT 1/2-14 NPT DN 8 DN 8 G 3/8 3/8-18 NPT DN 8 G 1/4 DN DN G 3/8 3/8-18 NPT 1/2-14 NPT DN 8 DN 8 G 3/8 3/8-18 NPT DN 8 G 1/4 DN DN G 3/8 3/8-18 NPT 1/2-14 NPT DN 8 DN 8 G 3/8 3/8-18 NPT DN 8 G 1/4 DN DN G 3/8 3/8-18 NPT -- DN 8 DN 8 G 3/8 3/8-18 NPT DN 8 G 3/8 DN DN G 3/8 3/8-18 NPT 1/2-14 NPT DN 8 DN 8 G 3/8 3/8-18 NPT DN 8 G 1/4 DN DN G 3/8 3/8-18 NPT 1/2-14 NPT DN 8 DN 8 G 3/8 3/8-18 NPT DN 8 G 1/4 DN DN G 3/8 3/8-18 NPT 1/2-14 NPT DN 8 DN 8 G 3/8 3/8-18 NPT DN 8 G 1/4 DN DN G 3/8 3/8-18 NPT 1/2-14 NPT DN 8 DN 8 G 3/8 3/8-18 NPT DN 8 G 1/4 DN DN G 3/8 3/8-18 NPT -- DN 8 DN 8 G 3/8 3/8-18 NPT DN 8 G 3/8 DN DN G 3/8 3/8-18 NPT 1/2-14 NPT DN 8 DN 8 G 3/8 3/8-18 NPT DN 8 G 1/4 DN DN G 1/2 1/2-14 NPT 1/2-14 NPT DN 8 DN 8 G 1/2 1/2-14 NPT DN 8 G 1/4 DN DN G 1/2 1/2-14 NPT 1/2-14 NPT DN 8 DN 8 G 1/2 1/2-14 NPT DN 8 G 1/4 DN DN G 1/2 1/2-14 NPT 1/2-14 NPT DN 8 DN 8 G 1/2 1/2-14 NPT DN 8 G 1/4 DN DN G 1/2 1/2-14 NPT 1/2-14 NPT DN 8 DN 8 G 1/2 1/2-14 NPT DN 8 G 1/4 DN DN G 1/2 1/2-14 NPT -- DN 8 DN 8 G 1/2 1/2-14 NPT DN 8 G 3/8 DN DN G 1/2 1/2-14 NPT 1/2-14 NPT DN 8 DN 8 G 1/2 1/2-14 NPT DN 8 G 1/4 DN DN G 1/2 1/2-14 NPT 1/2-14 NPT DN 8 DN 8 G 1/2 1/2-14 NPT DN 8 G 1/4 DN DN G 1/2 1/2-14 NPT 1/2-14 NPT DN 8 DN 8 G 1/2 1/2-14 NPT DN 8 G 1/4 DN DN G 1/2 1/2-14 NPT -- DN 8 DN 8 G 1/2 1/2-14 NPT DN 8 G 3/8 DN DN G 1/2 1/2-14 NPT 1/2-14 NPT DN 8 DN 8 G 1/2 1/2-14 NPT DN 8 G 1/4 DN DN G 1/2 1/2-14 NPT 1/2-14 NPT DN 8 DN 8 G 1/2 1/2-14 NPT DN 8 G 1/4 DN DN G 1/2 1/2-14 NPT 1/2-14 NPT DN 8 DN 8 G 1/2 1/2-14 NPT DN 8 G 1/4 DN DN G 1/2 1/2-14 NPT 1/2-14 NPT DN 8 DN 8 G 1/2 1/2-14 NPT DN 8 G 1/4 DN DN G 1/2 1/2-14 NPT -- DN 8 DN 8 G 1/2 1/2-14 NPT DN 8 G 3/8 DN DN G 1/2 1/2-14 NPT 1/2-14 NPT DN 8 DN 8 G 1/2 1/2-14 NPT DN 8 G 1/4 DN DN G 1/2 1/2-14 NPT 1/2-14 NPT DN 8 DN 8 G 1/2 1/2-14 NPT DN 8 G 1/4 DN DN 8 26 Etanorm
