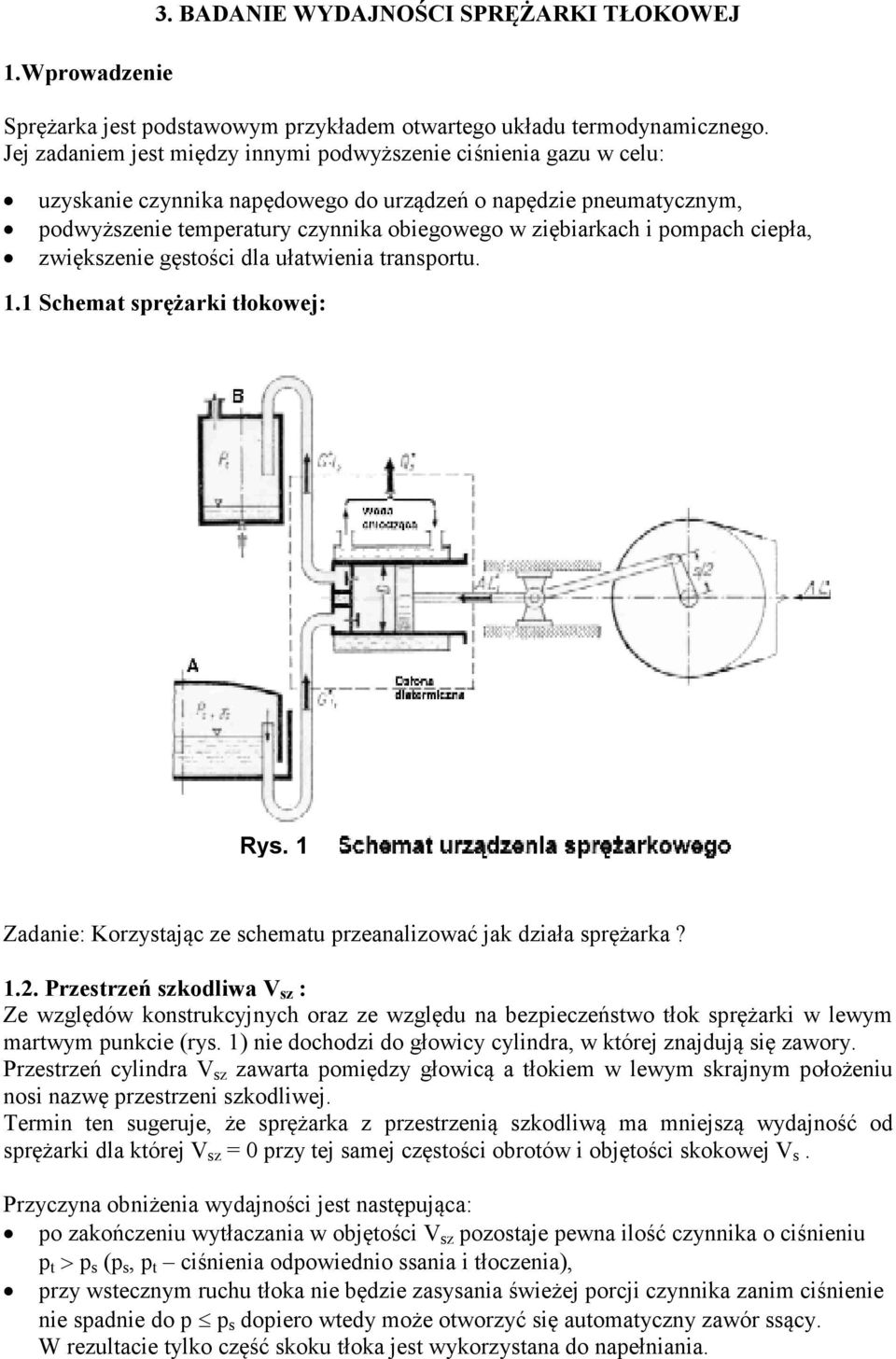

1 1.Wprowadzenie 3. BADA IE WYDAJ OŚCI SPRĘŻARKI TŁOKOWEJ Sprężarka jest podstawowym przykładem otwartego układu termodynamicznego. Jej zadaniem jest między innymi podwyższenie ciśnienia gazu w celu: uzyskanie czynnika napędowego do urządzeń o napędzie pneumatycznym, podwyższenie temperatury czynnika obiegowego w ziębiarkach i pompach ciepła, zwiększenie gęstości dla ułatwienia transportu. 1.1 Schemat sprężarki tłokowej: Rys. 1 Zadanie: Korzystając ze schematu przeanalizować jak działa sprężarka? 1.2. Przestrzeń szkodliwa V sz : Ze względów konstrukcyjnych oraz ze względu na bezpieczeństwo tłok sprężarki w lewym martwym punkcie (rys. 1) nie dochodzi do głowicy cylindra, w której znajdują się zawory. Przestrzeń cylindra V sz zawarta pomiędzy głowicą a tłokiem w lewym skrajnym położeniu nosi nazwę przestrzeni szkodliwej. Termin ten sugeruje, że sprężarka z przestrzenią szkodliwą ma mniejszą wydajność od sprężarki dla której V sz = 0 przy tej samej częstości obrotów i objętości skokowej V s. Przyczyna obniżenia wydajności jest następująca: po zakończeniu wytłaczania w objętości V sz pozostaje pewna ilość czynnika o ciśnieniu p t > p s (p s, p t ciśnienia odpowiednio ssania i tłoczenia), przy wstecznym ruchu tłoka nie będzie zasysania świeżej porcji czynnika zanim ciśnienie nie spadnie do p p s dopiero wtedy może otworzyć się automatyczny zawór ssący. W rezultacie tylko część skoku tłoka jest wykorzystana do napełniania.

2 1. 3. Pozytywne wykorzystanie przestrzeni szkodliwej Opisany w p. 1.2 efekt może być (i jest) użyty do regulacji wydajności sprężarki tłokowej napędzanej silnikiem. elektrycznym o niezmiennej prędkości obrotowej. 2. Sprężarka wzorcowa 2.1 Założenia dla sprężarki wzorcowej Jest to sprężarka w której: nie ma tarcia w parze tłok cylinder, zawory nie tworzą tzw. miejscowego oporu hydraulicznego przy przepływie czynnika, sprężanie czynnika ma charakter politropowy tzn. odbywa się według równania : pv m = idem Jeżeli dodatkowo V sz = 0 i sprężanie jest izotermiczne lub adiabatyczne to wzorzec jest tzw. sprężarką idealną. W przypadku sprężania politropowego i V sz > 0 mówi się o sprężarce półidealnej. Wzorce (modele) służą do oceny termodynamicznej stopnia doskonałości rzeczywistych sprężarek tłokowych. 2.2 Wykres indykatorowy Wykres indykatorowy to graficzne przedstawienie przebiegu ciśnienia gazu w cylindrze sprężarki w zależności od położenia tłoka lub chwilowej wartości całkowitej objętości gazu. Wykres taki dla sprężarki idealnej przedstawiono na rys. 2,dla półidealnej (nazywanej również wzorcową) na rys. 3 a dla rzeczywistej na rys. 4. Rys. 2 Wykres indykatorowy sprężarki idealnej: p t, p s ciśnienia tłoczenia i ssania V sz V s Rys. 3 Wykres indykatorowy sprężarki półidealnej

3 V sz Rys. 4 Wykres indykatorowy sprężarki rzeczywistej 2.3 Sprawność wolumetryczna Zmniejszenie wydajności sprężarki wywołane przestrzenią szkodliwą ujmuje się za pomocą wskaźnika zwanego sprawnością wolumetryczną η v. Dla sprężarki idealnej η v = 1; dla sprężarki półidealnej: (patrz wykres indykatorowy - rys. 3) η = v V1 4 V V Dla sprężarki rzeczywistej: a η v = Vs a należy wyznaczyć korzystając z wykresu uzyskanego doświadczalnie. s 3. apełnianie zbiornika Czas napełniania (powietrzem) zbiornika o objętości V z od ciśnienia otoczenia p o do ciśnienia p k zależy od objętości skokowej sprężarki V s i objętości przestrzeni szkodliwej V sz. Podczas napełniania ciśnienie w zbiorniku zmienia się wraz ze zmianą liczby cykli. Wartość związana jest z czasem pracy sprężarki τ ki i jej prędkością obrotową n (obr/min) wzorem: i ki n τki = (3.4) 60

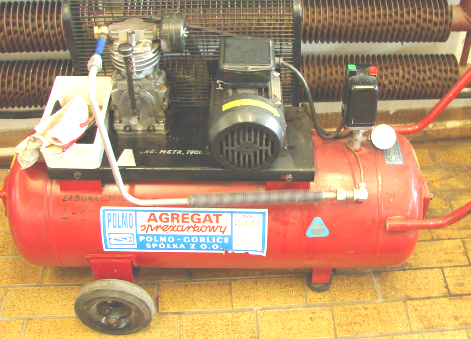

4 4. Opis doświadczenia Rys. 2. Agregat sprężarkowy jako stanowisko pomiarowe Dla każdej zadanej objętości szkodliwej V szi, począwszy od najmniejszej (konstrukcyjnej) należy: wyrównać ciśnienie w zbiorniku z ciśnieniem otoczenia p o, włączyć sprężarkę i uruchomić jednocześnie pomiar czasu, rejestrować czasy τ ki osiągania charakterystycznych wartości nadciśnień p ki (np. co 0,05 MPa do 0,2 MPa) powietrza w zbiorniku. Wyniki zamieścić w tabeli. 4.1 Wyznaczenie zależności średniej wydajności m* śr sprężarki w funkcji objętości szkodliwej opracowanie wyników: - obliczyć ilość m i powietrza zgromadzonego w zbiorniku po osiągnięciu ciśnienia p ki ze wzorów: p ki = p o + p ki p ki V z = m ki R T o (3.7) p o V z = m o R T o (3.8) m i = m ki m o (3.9) - obliczyć m* śr dla każdego punktu pomiarowego: mi m śri= (3.10) τ ki - wyniki przeliczeń zamieścić w tabeli oraz przedstawić, w układzie współrzędnych (V sz, m* śr ), wyznaczonych doświadczalnie funkcji m* śr = f (V sz ) (cztery przebiegi dla p ki = 0,05 MPa; 0,10 MPa; 0,15 MPa i 0,20 MPa. - sformułować wniosek dotyczący wpływu objętości szkodliwej i ciśnienia końcowego sprężania na wydajność sprężarki.

5 Wzór tabeli: 3. BADA IE WYDAJ OŚCI SPRĘŻARKI TŁOKOWEJ data:... grupa:... p o =...hpa t o =... C T o =...K φ=...% V s = 107 cm 3 V z = cm 3 n = 1200 obr/min V sz1 = 30 cm 3 0,05 0,10 0,15 0,20 V sz2 = 60 cm 3 0,05 0,10 0,15 0,20 V sz3 = 90 cm 3 0,05 0,10 0,15 0,20
