1 Specyfikacja techniczna Kształty i wielkości serii: -ES - kształt Y - DN EN - kształt Y DN kształt Y - DN kształt kątowy - DN M6 - kształt kulisty DN Standard przyłączy: Kołnierzowy: ISO (ISO 10, 16 i 25) Gwintowany: BSP (Rp ISO 7/1) lub NPT (DN40-80) Temperatura wody: do 80 o C Ciśnienie pracy: ISO PN 16: 16 barów ISO PN 25: 25 barów Materiały standardowe: Korpus i pokrywa zaworu głównego: żeliwo sferoidalne do EN 1563 Wewnętrzne części zaworu głównego: stal nierdzewna, brąz i stal z powłoką epoksydową Kontrolka Akcesoria z miedzi i brązu Rurki i złączki ze stali nierdzewnej 316 lub złączki z kutego mosiądzu i miedziane rurki Elastometry: NBR Powłoka: epoksydowa nakładana na gorąco (niebieska) Materiały dodatkowe: Korpus i pokrywa zaworu głównego: Stal węglowa do EN Stal nierdzewna 316 do EN Nikiel-aluminium-brąz do BS-EN 1400 AB-2 Inne materiały dostępne na zamówienie. Wewnętrzne części zaworu głównego: stal nierdzewna, brąz i stal z powłoką epoksydową Kontrolka Akcesoria ze stali nierdzewnej 316, niekiel-aluminium-brąz, hasteloj C-276 Rurki i złączki z monelu Elastometry: EPDM FPM

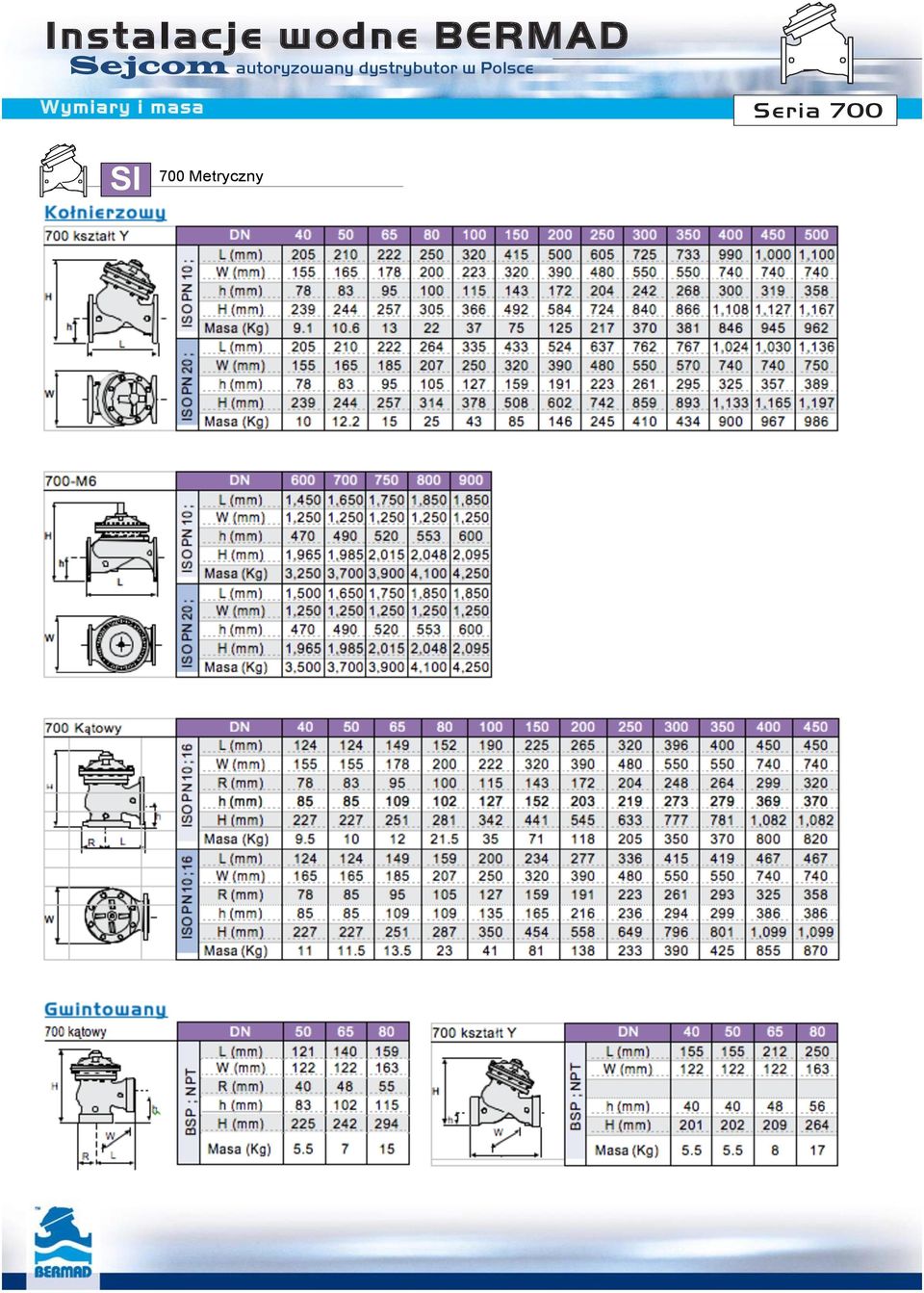

2 Wymiary i masa

3 Wymiary i masa

4 Wykresy przepływu 700-ES Metryczny Kształt Y, płaski dysk Spadek ciśnienia bary Wartość przepływu m 3 /h Kształt Y, dławienie (V-port) Spadek ciśnienia bary Wartość przepływu m 3 /h

5 Wykresy przepływu Kształt Y, płaski dysk Spadek ciśnienia bary Zawory o DN i kształcie kulistym Wartość przepływu m 3 /h (woda) Kształt Y, dławienie (V-port) Spadek ciśnienia bary Wartość przepływu m 3 /h (woda)

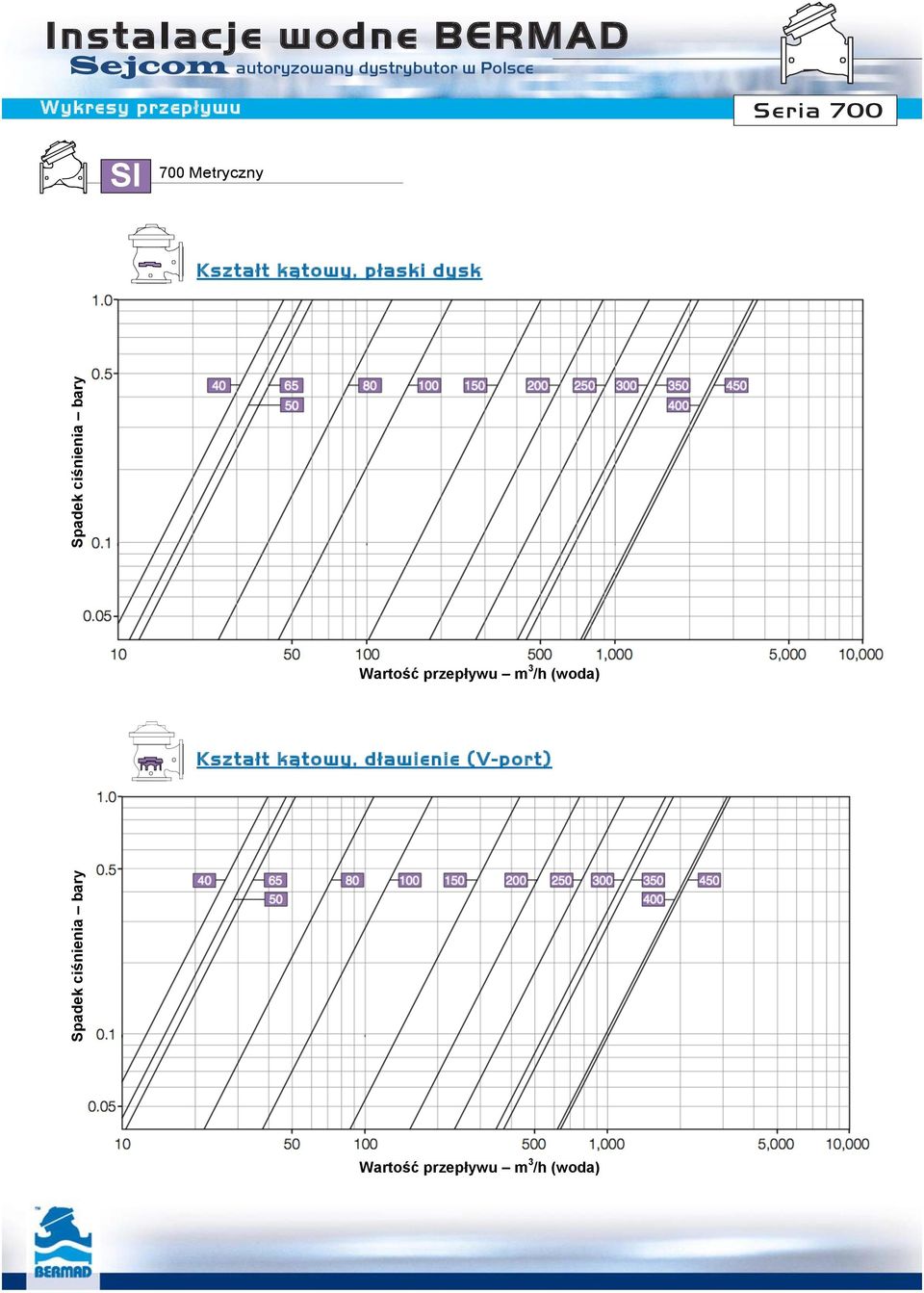

6 Wykresy przepływu Kształt kątowy, płaski dysk Spadek ciśnienia bary Spadek ciśnienia bary Wartość przepływu m 3 /h (woda) Kształt kątowy, dławienie (V-port) Wartość przepływu m 3 /h (woda)

7 Właściwości przepływu Obliczanie ciśnienia różnicowego Współczynnik przepływu w zaworze Gdzie: Kv = wspł. przepływu w zaworze (m 3 /h przy ΔP 1bar) Q = wartość przepływu (m 3 /h) ΔP = ciśnienie różnicowe (bary) Gf = ciężar właściwy płynu (woda = 1.0) Wzory przydatne dla wody: Opór przepływu lub wspł. strat ciśnienia Gdzie: K = opór przepływu lub wspł. strat ciśnienia (bezwymiarowe) ΔH = strata ciśnienia (m) V = nominalna wielkość prędkości przepływu (m/s) g = przyspieszenie ziemskie (9.81 m/s 2 ) Przydatne wzory: Ekwiwalentna długość rury Leq Celem urposzczenia obliczeń dla strat ciśnienia w rurociągu, należy dodać wartość Leq do długości rury stosownej wielkości. Uwaga: Podane wartości Leq są dla pojęcia ogólnego. Rzeczywiste Leq może się nieco różnić przy każdej wielkości zaworu.

8 Kawitacja Kawitacja - przewodnik Ciśnienie odpływu bary Strefa szkodliwej kawitacji Ciśnienie odpływu bary Strefa szkodliwej kawitacji Kawitacja Ciśnienie napływu bary Zjawisko kawitacji ma znaczący wpływ na zawór regulacyjny i charakterystykę systemu. Kawitacja może uszkodzić zawór i rurociągi przez wpływ erozji i wibracji. Kawitacja generuje także dźwięki oraz może ograniczyć, a następnie zdławić przepływ. Przy większym dławieniu ciśnienia na zaworze, ciśnienie statyczne cieczy przepływającej przez zawór gwałtownie spada. Kiedy ciśnienie statyczne cieczy osiągnie wartość ciśnienia parowania, tworzą się pęcherzyki pary. Pęcherzyki powiększają się, a następnie gwałtownie zapadają (implozja) w obszarze gniazda zaworu przy ciśnieniu panującym za gniazdem. Implozja pęcherzyków tworzy wysokociśnieniowe uderzenie, mikro strumienie i intensywne ciepło, które wyżera elementy zaworu i rurociągi za zaworem. W końcowym etapie kawitacja przerywa i dławi przepływ. Opis kawitacji dla zaworów serii 700 Bermada opiera się na wzorze, powszechnie stosowanym w przemyśle związanym z zaworami: σ = (P2-Pv) / (P1-P2) Ciśnienie napływu bary Poniższych wskazówek należy używać przy zastosowaniu zaworów przy danym ciśnieniu przed i za zaworem w celu określenia, czy punkt pracy leży w strefie szkodliwej kawitacji, czy poza nią. Uwagi pomagające uniknąć uszkodzeń kawitacyjnych: A) Obniżać ciśnienie w systemie stopniowo, tak aby na każdym stopniu redukcji znaleźć się ponad warunkami kawitacji. B) Rozważyć użycie innych kryteriów doboru zaworu: a. korpus zaworu i typ zaślepki b. rozmiar zaworu c. materiał zaworu. Uwagi: 1. Wprowadzony przez ISA alternatywny wzór na wskaźnik kawitacji: σ ISA = (P1-Pv) / (P1-P2), który równy jest σ+1 2. Poniższe wykresy powinny być traktowane jedynie jako przewodnik ogólny. 3. Dla optymalizacji działania systemu i zastosowań zaworów regulacyjnych prosimy konsultować się z firmą Bermad. Gdzie: σ = sigma, wskaźnik kawitacji, bezwymiarowy P1 = ciśnienie przed zaworem, bezwzględne P2 = ciśnienie za zaworem, bezwzględne Pv = ciśnienie parowania cieczy, bezwzględne (woda, 18oC = 0,02 bara; 65oF = 0,3 psi)

9 Zawór serii części Okrągły uchwyt do podnoszenia Śruba pokrywy i nakładka Zaślepka pokrywy O-ring Pokrywa Nakrętka wskaźnika Drążek Nakrętka drążka Podkładka membrany Nakładka Membrana Podkładka membrany Przegroda oddzielająca Śruba uchwytu do podnoszenia Śruba pokrywy i nakładka Wkręt O-ring Tarcza łożyska Śruba łożyska Łożysko O-ringi Sprężyna O-ring Tarcza uszczelki Nakrętka tarczy uszczelki Uszczelka Śruby tarczy uszczelki Śruba blokująca drążka Podkładka tarczy uszczelki Śruba gniazda Korpus Nakrętka i nakładka Centrum regulacji Zaślepka dławiąca V-port - opcjonalnie Gniazdo Odpływ Centrum regulacji Przy zamawianiu części zamiennych, prosimy posiłkować się Przewodnikiem po zamawianiu części zamiennych firmy Bermad.
