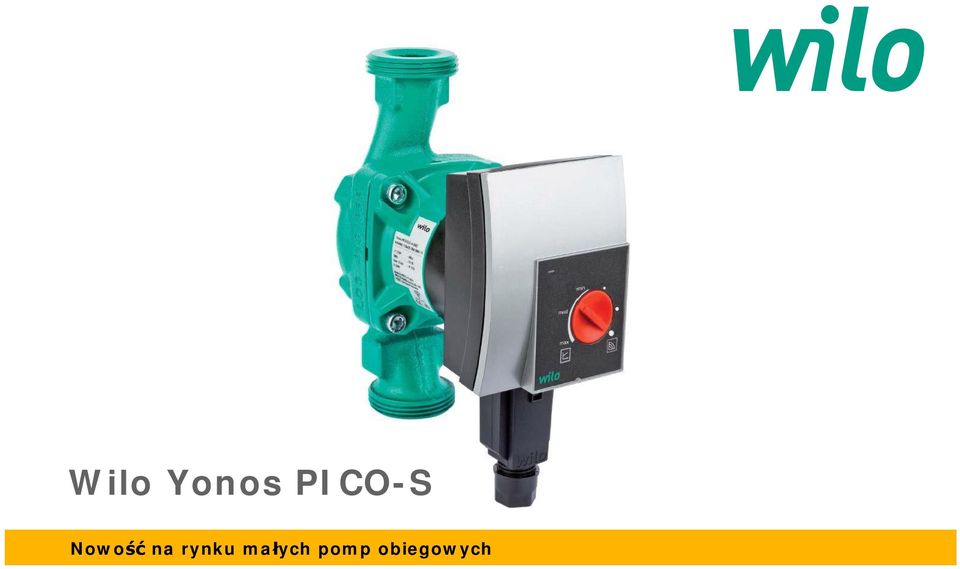

1 Wilo Yonos PICO-S Nowo na rynku ma ych pomp obiegowych

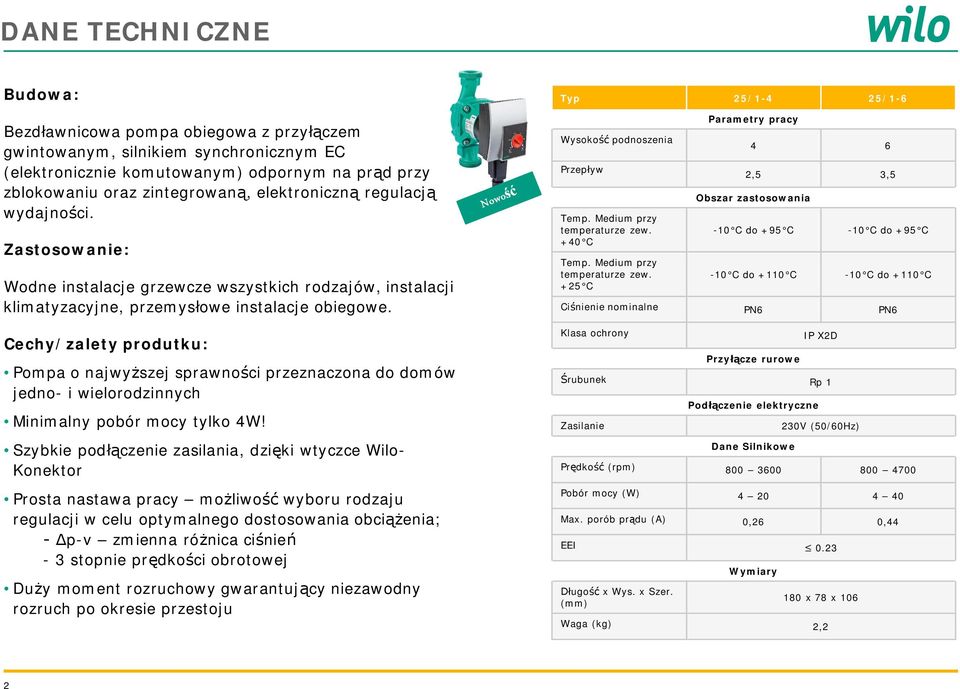

2 DANE TECHNICZNE Budowa: Bezd awnicowa pompa obiegowa z przy czem gwintowanym, silnikiem synchronicznym EC (elektronicznie komutowanym) odpornym na pr d przy zblokowaniu oraz zintegrowan, elektroniczn regulacj wydajno ci. Zastosowanie: Wodne instalacje grzewcze wszystkich rodzajów, instalacji klimatyzacyjne, przemys owe instalacje obiegowe. Cechy/zalety produtku: Pompa o najwy szej sprawno ci przeznaczona do domów jedno- i wielorodzinnych Minimalny pobór mocy tylko 4W! Szybkie pod czenie zasilania, dzi ki wtyczce Wilo- Konektor Prosta nastawa pracy mo liwo wyboru rodzaju regulacji w celu optymalnego dostosowania obci enia; p-v zmienna ró nica ci nie - 3 stopnie pr dko ci obrotowej Du y moment rozruchowy gwarantuj cy niezawodny rozruch po okresie przestoju Typ 25/1-4 25/1-6 Wysoko podnoszenia Przep yw Temp. Medium przy temperaturze zew. +40 C Temp. Medium przy temperaturze zew. +25 C Parametry pracy 4 6 2,5 3,5 Obszar zastosowania -10 C do +95 C -10 C do +110 C -10 C do +95 C -10 C do +110 C Ci nienie nominalne PN6 PN6 Klasa ochrony rubunek Zasilanie Przy cze rurowe Pod czenie elektryczne Dane Silnikowe IP X2D Rp1 230V (50/60Hz) Pr dko (rpm) Pobór mocy (W) Max. porób pr du (A) 0,26 0,44 EEI 0.23 ugo x Wys. x Szer. (mm) Wymiary 180 x 78 x 106 Waga (kg) 2,2 2

3 ZALETY PRODUKTU Cechy techniczne Silnik EC Wy wietla LEC 1 Sprawdzony Wilo-Konektor Czerwone pokr o Korzy ci dla Yonos PICO-S Dzi ki zastosowaniu silników EC (elektronicznie komutowanych) pompy YONOS PICO-S spe niaj ju dzi wymaganie dyrektywy ErP które wejd w ycie w 2013 roku. Diodowy wy wietlacz przedstawiaj cy stan pracy oraz awari pompy Szybkie i wygodne pod czenie zasilania bez dodatkowych narz dzi. Czerwone pokr o do nastawy warto ci wysoko ci podnoszenia oraz sta ych krzywych pr dko ci obrotowej 100% dopasowania do ka dej instalacji Pompa dostosowana do ka dego rodzaju instalacji dzi ki nastawie odpowiedniego trybu pracy ( p-v lub 3 tryby pr dko ci). Instalacje ogrzewania pod ogowego oraz Instalacje grzejnikowe Szeroki zakres temperatur przet aczanego medium Dostosowanie pozycji monta owej Optymalizacji pr dów rozruchowych Znajduje zastosowanie zarówno w instalacjach ch odniczych jak i grzewczych. Przet aczanie medium o temp pomi dzy -10 C a +95 C zgodnym z VDI ró nych pozycji monta u hydrauliki i orientacji silnika. Ograniczenie pr du rozruchowego do 5 A Funkcja deblokady po nie udanym rozruchu. atwa zamiana za pompy Star-RS Ustawienie pomp Star-RS mog by przeniesione w razie potrzeby dzi ki 3 trybom sta ej pr dko ci. Odlew pod klucz na korpusie pompy Odlew pod klucz do mocowania pompy podczas nakr cania rubunków. 3

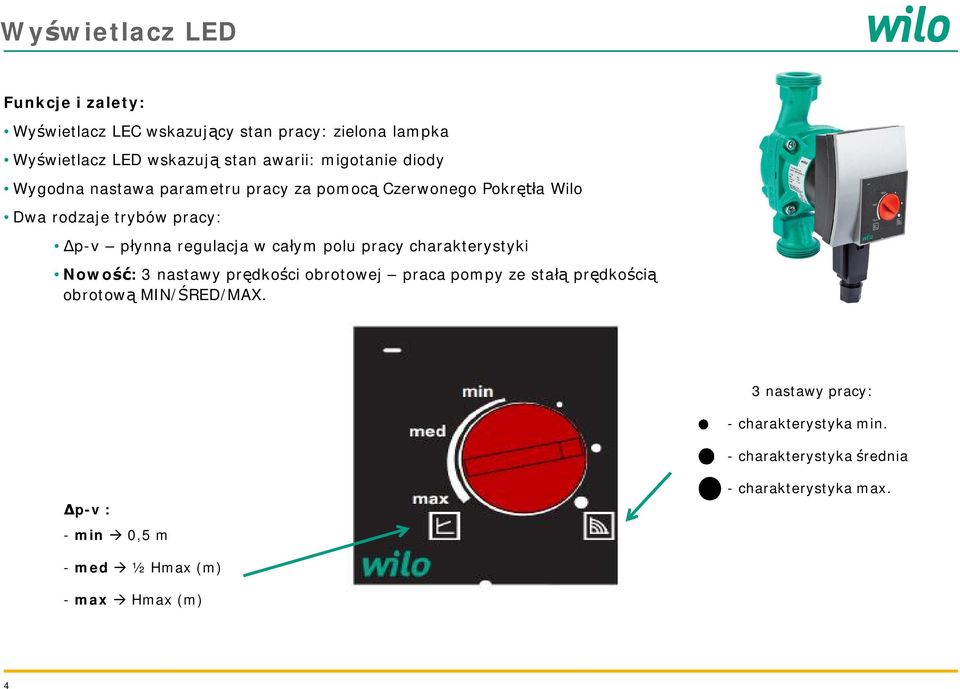

4 Wy wietlacz LED Funkcje i zalety: Wy wietlacz LEC wskazuj cy stan pracy: zielona lampka Wy wietlacz LED wskazuj stan awarii: migotanie diody Wygodna nastawa parametru pracy za pomoc Czerwonego Pokr a Wilo Dwa rodzaje trybów pracy: p-v p ynna regulacja w ca ym polu pracy charakterystyki Nowo : 3 nastawy pr dko ci obrotowej praca pompy ze sta pr dko ci obrotow MIN/ RED/MAX. 3 nastawy pracy: - charakterystyka min. - charakterystyka rednia p-v: -min 0,5 m - charakterystyka max. - med ½ Hmax (m) - max Hmax (m) 4

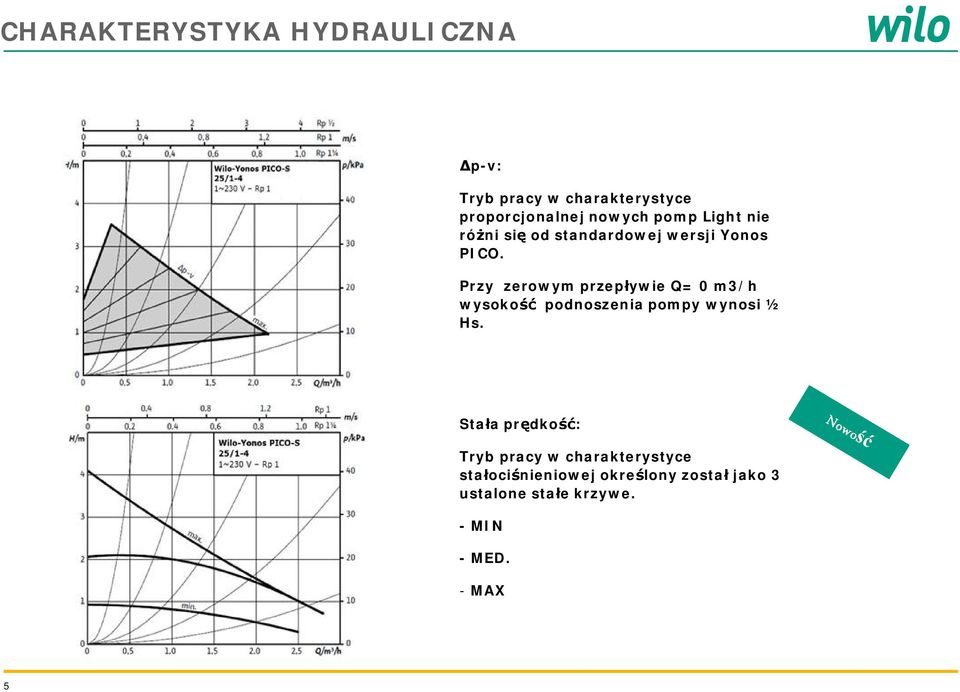

5 CHARAKTERYSTYKA HYDRAULICZNA p-v: Tryb pracy w charakterystyce proporcjonalnej nowych pomp Light nie ró ni si od standardowej wersji Yonos PICO. Przy zerowym przep ywie Q= 0 m3/h wysoko podnoszenia pompy wynosi ½ Hs. Sta a pr dko : Tryb pracy w charakterystyce sta oci nieniowej okre lony zosta jako 3 ustalone sta e krzywe. - MIN - MED. - MAX 5

6 ynnie przej w ErP Budowa: Wycofana zgodnie z wymogami dyrektywy ErP bezd awnicowe sta oobrotowe pompy Wilo Star-RS mog by zast powane przez nowe pomp Wilo Yonos PICO-S. Znany i sprawdzony przez wiele lat u ytkowania sposób regulacji pomp Star-RS przez nastaw 3 biegów pr dko ci obrotowej mo e by równie wykorzystany do ustawienia sposobu pracy pomp Yonos PICO-S przez przekr cenie czerwonego pokr a w praw stron na jedno z 3 pól. Informacje o zamiennikach Stare Nowe Star-RS 25/2 Yonos PICO-S 25/1-4 Star-RS 25/4 Yonos PICO-S 25/1-4 Star-RS 25/6 Yonos PICO-S 25/1-6 6

7 Budowa i Wymiary Wilo-Yonos PICO-S Typ Przy cze gwintowe Wska nik EEI ugo monta owa Ci nienie nominalne Masa brutto Liczba szt. na palecie Nr art. Yonos PICO-S 25/1-4 Rp1 0, mm 6 bar 2,2 kg Yonos PICO-S 25/1-6 Rp1 0, mm 6 bar 2,2 kg Budowa: Yonos PICO-S [mm] l0 l1 l3 l4 a1 b1 b2 b4 b

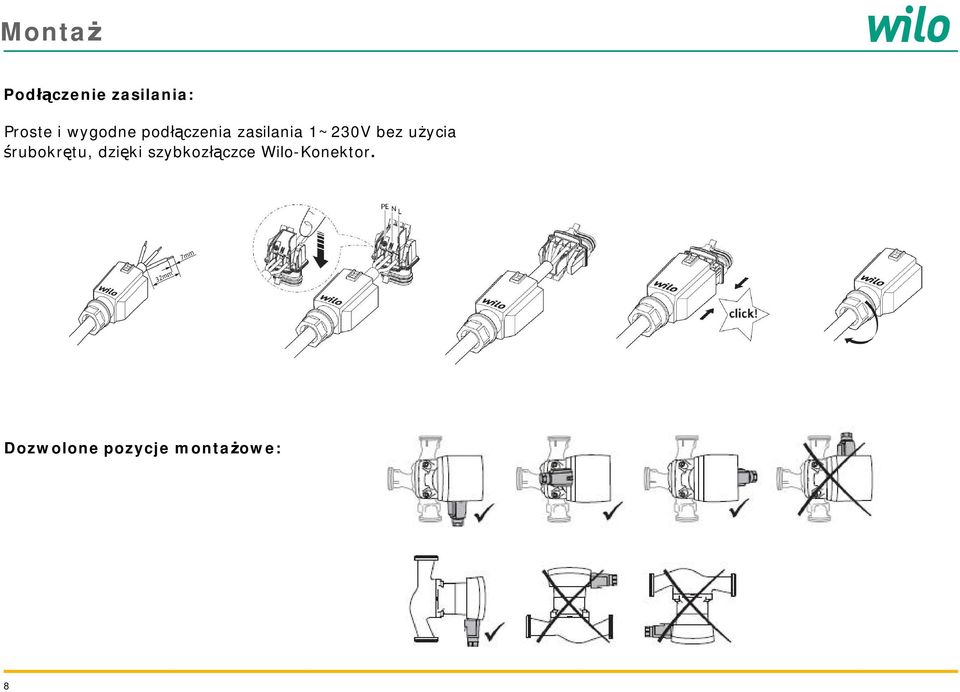

8 Monta Pod czenie zasilania: Proste i wygodne pod czenia zasilania 1~230V bez u ycia rubokr tu, dzi ki szybkoz czce Wilo-Konektor. Dozwolone pozycje monta owe: 8
