1 N BIS Połączenia rur zeliwnych BIS Mengering - Połączenia do rur żeliwnych BIS Mengering CV/CE Złączki do rur żeliwnych BIS Mengering Rapid Złączki do rur żeliwnych 2 3 BIS Mengering - Klamry zabezpieczające BIS Mengering Kombi Klamry zabezpieczające 4 BIS Mengering - Łączniki do rur żeliwnych (adaptory) BIS Mengering Fix Łączniki do rur 5 BIS Mengering - akcesoria BIS Mengering Pierścienie uszczelniające BIS Mengering Pasty smarujące 6 7 BIS Uchwyty tabliczek oznaczeniowych BIS IKS-2000 Uchwyty do tabliczek BIS IKS-2000 Taśma montażowa stalowa BIS IKS-2000 Taśma montażowa na rzepy BIS Tabliczki tekstowe BIS IKS-2000 Tabliczki tekstowe (DIN 2403) 11

2 N BIS Połączenia rur żeliwnych BIS Mengering CV/CE Złączki do rur żeliwnych (N 05 15) dla rur DN 50 - DN 300 połączenie z dwiema śrubami do wszystkich typów rur żeliwnych zgodnych z EN 877 (DIN 19522) dopuszczalne do użycia jeżeli ciśnienie wewnętrzne nie przekracza 0,5 bar użyteczne także dla zastosowań przy naprawach nie testowane pod względem odporności ogniowej śruby zamykające: 2 śruby przelotowe z łbem sześciokątnym nie przenosi dźwięku między rurami testowane zgodnie z DIN 4060 Nr kat. D DN Typ Śruby b SW1 T (max.) CE Pud. (mm) (mm) (mm) (mm) (Nm) CV M ,0-6, CV M ,0-6, CV M ,0-8, CV M ,0-12, CV M ,0-12, CV M ,0-12, CV M ,0-20, CV M ,0-20, CV M ,0-20, CE M ,0-6,0 CE CE M ,0-6,0 CE CE M ,0-12,0 CE CE M ,0-12,0 CE CE M ,0-12,0 CE CE M ,0-20,0 CE 20 Uwaga! BIS Mengering CV jest alternatywą dla BIS Mengering Rapid. Uwaga! BIS Mengering CE jest alternatywą dla BIS Mengering Rapid stal nierdzewna. Zamiennik 3 BIS Mengering Rapid Złączki do rur żeliwnych

3 BIS Połączenia rur żeliwnych N BIS Mengering Rapid Złączki do rur żeliwnych dla rur DN 40 - DN 200 (N 05 20) połączenie z jedną śrubą łatwe i szybkie do zainstalowania dzięki całkowite zamknięcie nie wymaga użycia możliwości wizualnej kontroli dokręcania specjalnego narzędzia materiał: testowane pod względem odporności kołnierz: stal chromowa /11 pożarowej (AISI 430 Ti) dopuszczalne do użycia jeżeli ciśnienie zamek : stal / /11 (AISI wewnętrzne nie przekracza 0,5 bar DN Ti) - DN 200 śruby / nakrętki: stal, pokrywana pierścień uszczelniający: EPDM w kolorze czarnym Nr kat. D DN Śruby B b T (max.) CE Pud. (mm) (mm) (mm) (mm) (Nm) M Tight-locking CE M Tight-locking CE M Tight-locking CE M Tight-locking CE M Tight-locking CE M Tight-locking CE M Tight-locking CE M Tight-locking CE 15 Uwaga! BIS Mengering Rapid jest alternatywą dla BIS Mengering CV. Zamiennik 2 BIS Mengering CV/CE Złączki do rur żeliwnych

4 N BIS Połączenia rur żeliwnych BIS Mengering Kombi Klamry zabezpieczające (N 10 10) dla rur DN 50 - DN 200 klamry zabezpieczające do rur żeliwnych materiał: stal uniwersalne do jedno lub dwuśrubowych ocynkowane elektrolitycznie połączeń (np. BIS Mengering Max lub CV) śruba zamykająca: śruba imbusowa z podkładką sprężynową (do DN 200) od DN 200 wyposażone w śruby z łbem sześciokątnym Nr kat. DN Model B b Dla S T (max.) Pud. (mm) (mm) (mm) (mm) (Nm) Dwuczęściowy < 10 bar 51 23,0-25, Dwuczęściowy < 10 bar 51 23,0-25, / 80 Dwuczęściowy < 10 bar 51 25,0-28, Dwuczęściowy < 10 bar 56 35,0-40, Dwuczęściowy < 5 bar 68 40,0-45, Dwuczęściowy < 5 bar 68 45,0-60, Trzyczęściowy < 3 bar 82 50,0-65, Trzyczęściowy < 1 bar 82 50,0-65, Trzyczęściowy < 1 bar 82 50,0-65,0 1 T = moment sciskający.

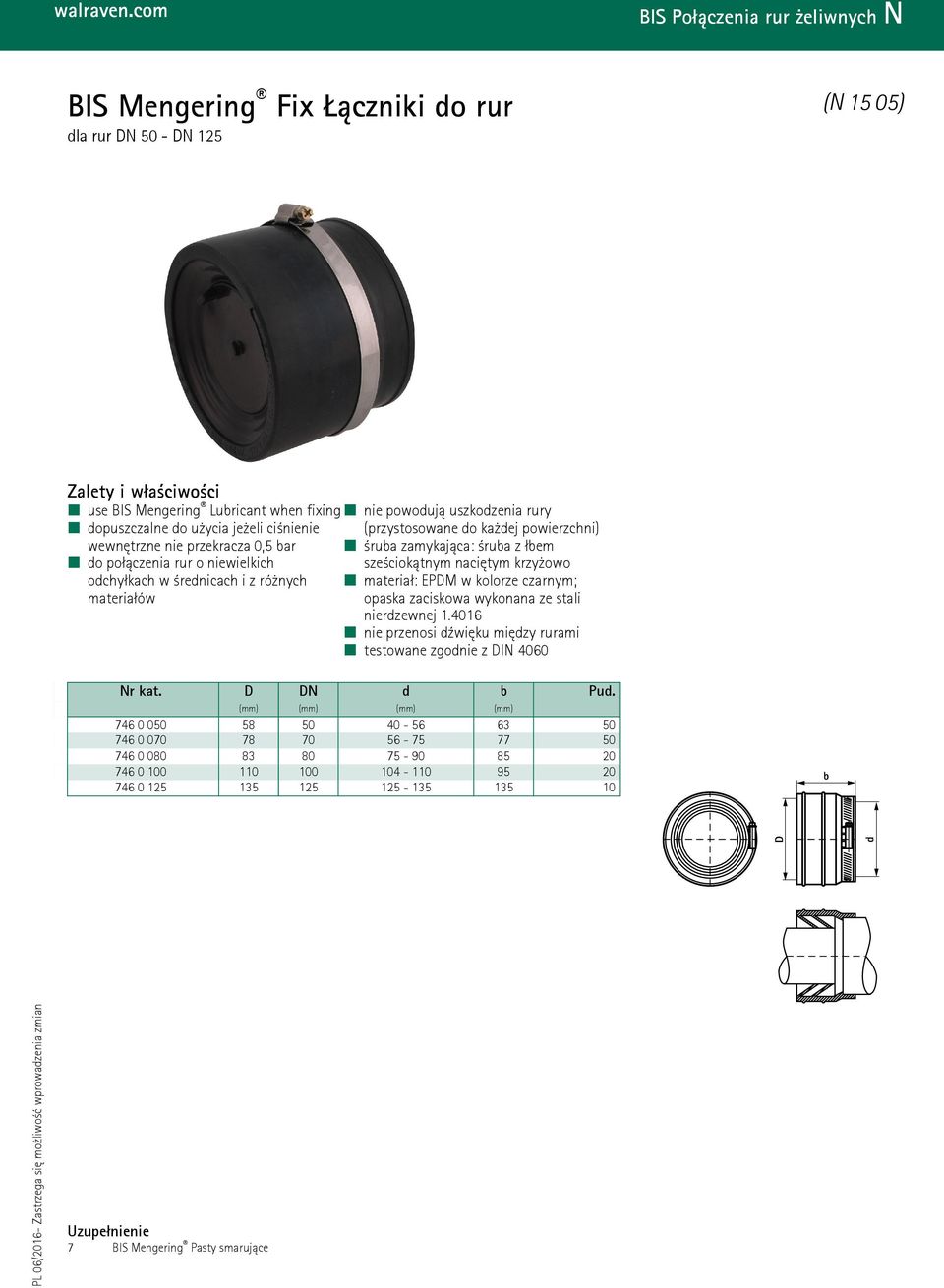

5 BIS Połączenia rur żeliwnych N BIS Mengering Fix Łączniki do rur dla rur DN 50 - DN 125 (N 15 05) use BIS Mengering Lubricant when fixing nie powodują uszkodzenia rury dopuszczalne do użycia jeżeli ciśnienie (przystosowane do każdej powierzchni) wewnętrzne nie przekracza 0,5 bar śruba zamykająca: śruba z łbem do połączenia rur o niewielkich sześciokątnym naciętym krzyżowo odchyłkach w średnicach i z różnych materiał: EPDM w kolorze czarnym; materiałów opaska zaciskowa wykonana ze stali nierdzewnej nie przenosi dźwięku między rurami testowane zgodnie z DIN 4060 Nr kat. D DN d b Pud. (mm) (mm) (mm) (mm) Uzupełnienie 7 BIS Mengering Pasty smarujące

6 N BIS Połączenia rur żeliwnych BIS Mengering Pierścienie uszczelniające (N 20 05) dla rur DN 50 - DN 200 łatwy montaż (bez smarowania) dopuszczalne do użycia jeżeli ciśnienie wewnętrzne nie przekracza 0,5 bar do szczelnego łączenia rur żeliwnych kielichowych z bezkielichowymi lub rurami z tworzyw sztucznych materiał: EPDM w kolorze czarnym testowane zgodnie z DIN 4060 Nr kat. DN Model Typ Pud. (mm) Kielich - rura SML - rura kielichowa I Kielich - rura SML - rura kielichowa I Kielich - rura SML - rura kielichowa I Kielich - rura SML - rura kielichowa I Kielich - rura SML - rura kielichowa I Kielich - rura SML - rura kielichowa I Kielich - rura SML - rura kielichowa A Kielich - rura SML - rura kielichowa A Kielich - rura SML - rura kielichowa A Kielich - rura SML - rura kielichowa A Kielich - rura SML - rura kielichowa A Kielich - rura SML - rura kielichowa A Kielich - rura z tworzywa sztucznego IS Kielich - rura z tworzywa sztucznego IS Kielich - rura z tworzywa sztucznego AS Kielich - rura z tworzywa sztucznego AS Kielich - rura z tworzywa sztucznego AS 20 Pierścienie uszczelniające dla rur tworzywowych HT (Nr kat. 730 X XXX) od DN 40 do DN 200 dostępne od ręki.

7 BIS Połączenia rur żeliwnych N BIS Mengering Pasty smarujące (N 20 10) dla BIS Mengering Fix i podobnych systemów nie zawiera materiałów zanieczyszczających środowisko biologisch abbaubar, nicht ätzend, wasserlöslich Nr kat. Model Poj. Pud Bucket ml 18

8 N BIS Połączenia rur żeliwnych BIS IKS-2000 Uchwyty do tabliczek (N 30 05) materiał: POM (polioxymetylen) w kolorze zakres temperatur: od -15 C do +160 C zielonym Nr kat. Model Pud. Kart Z gwintowanym elementem dystansowym do mocowania przy pomocy taśmy (Nr Kat ) Z gwintowanym elementem dystansowym i nakrętką ślizgową dla szyn BIS RapidRail - WM0, 1, 15, 2, 30 oraz Z gwintowanym elementem dystansowym po pręta gwintowanego lub BIS IKS-2000 Velcro (Nr Kat ) Z taśmą samoprzylepną i otworem do mocowania wkrętem Z tabliczką przezroczystą w komplecie Uzupełnienie 9 BIS IKS-2000 Taśma montażowa stalowa 10 BIS IKS-2000 Taśma montażowa na rzepy

9 BIS Połączenia rur żeliwnych N BIS IKS-2000 Taśma montażowa stalowa (N 30 10) do mocowania uchwytów tabliczek BIS IKS-2000 materiał: stal nierdzewna (AISI 316L) Nr kat. L Pud. Kart. J.m m 1 10 rolka

10 N BIS Połączenia rur żeliwnych BIS IKS-2000 Taśma montażowa na rzepy (N 30 15) do mocowania uchwytów tabliczek BIS IKS-2000 Nr kat. L b Pud. Kart. J.m. (mm) m rolka

11 BIS Połączenia rur żeliwnych N BIS IKS-2000 Tabliczki tekstowe (DIN 2403) do oznakowania rur (N 35 05) kolory tabliczek są zgodne z DIN 2403 wiele możliwości drukowania (pełny-kolor, logo, symbole, kod paskowy, itp.) pełny-kolor tylko na białych tabliczkach Nr kat X: druk (1 kolor lub pełnykolor) materiał: twarde PVC (polivinylochloryd) odporne na działanie UV, tlenu i chemikaliów odporny na rysowanie, zmywalny Nr kat. B H Kolor Medium Pud. Kart. (mm) (mm) Biały Zielony woda Błękit tlen Czerwony para wodna Szary powietrze Żółty gazy palne Brązowy ciecze palne Pomarańczowy kwasy Fiolet ługi Czarny gazy niepalne kolor Pełny-kolor Uzupełnienie 8 BIS IKS-2000 Uchwyty do tabliczek
