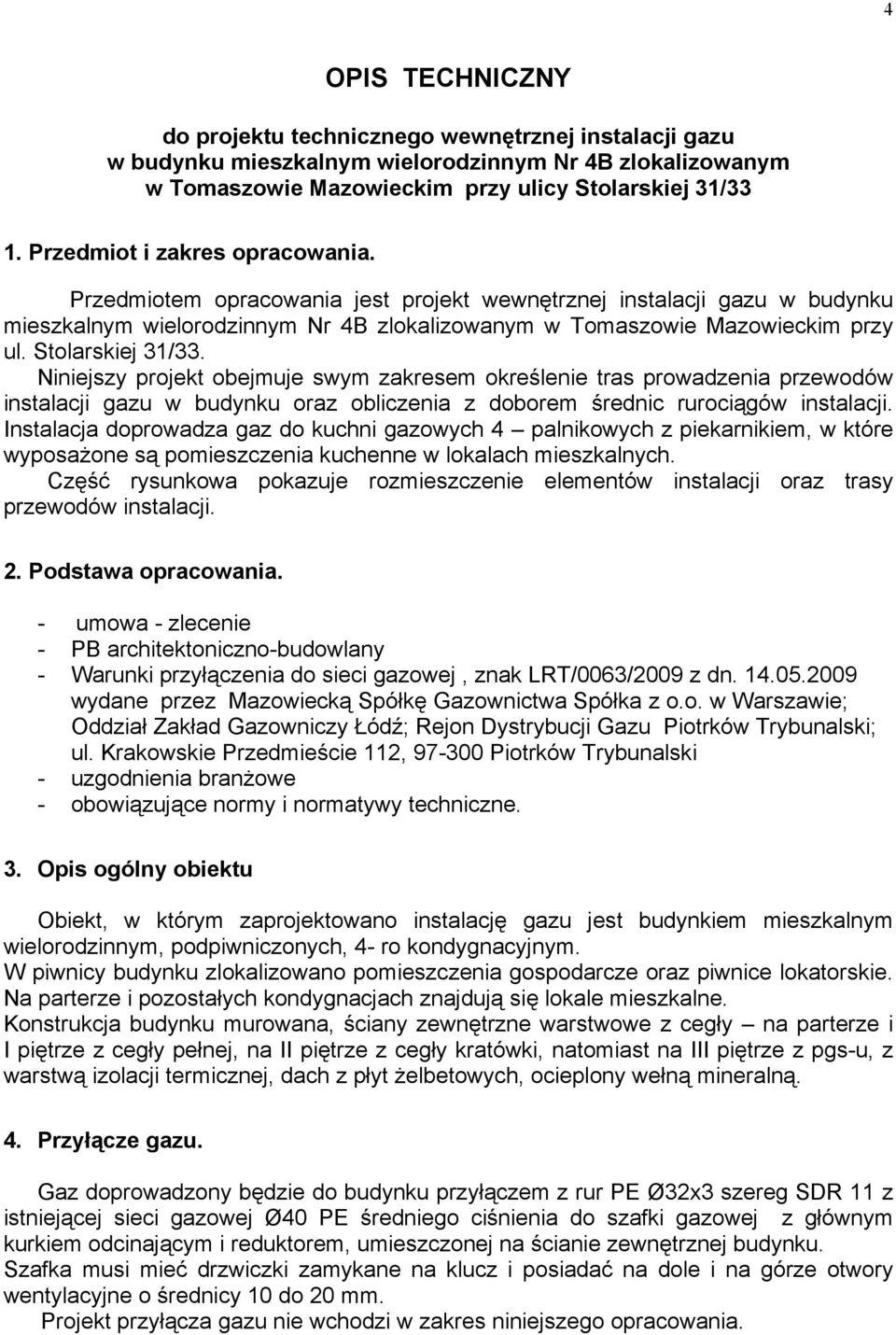

1 4 OPIS TECHNICZNY do projektu technicznego wewnętrznej instalacji gazu w budynku mieszkalnym wielorodzinnym Nr 4B zlokalizowanym w Tomaszowie Mazowieckim przy ulicy Stolarskiej 31/33 1. Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt wewnętrznej instalacji gazu w budynku mieszkalnym wielorodzinnym Nr 4B zlokalizowanym w Tomaszowie Mazowieckim przy ul. Stolarskiej 31/33. Niniejszy projekt obejmuje swym zakresem określenie tras prowadzenia przewodów instalacji gazu w budynku oraz obliczenia z doborem średnic rurociągów instalacji. Instalacja doprowadza gaz do kuchni gazowych 4 palnikowych z piekarnikiem, w które wyposaŝone są pomieszczenia kuchenne w lokalach mieszkalnych. Część rysunkowa pokazuje rozmieszczenie elementów instalacji oraz trasy przewodów instalacji. 2. Podstawa opracowania. - umowa - zlecenie - PB architektoniczno-budowlany - Warunki przyłączenia do sieci gazowej, znak LRT/0063/2009 z dn wydane przez Mazowiecką Spółkę Gazownictwa Spółka z o.o. w Warszawie; Oddział Zakład Gazowniczy Łódź; Rejon Dystrybucji Gazu Piotrków Trybunalski; ul. Krakowskie Przedmieście 112, Piotrków Trybunalski - uzgodnienia branŝowe - obowiązujące normy i normatywy techniczne. 3. Opis ogólny obiektu Obiekt, w którym zaprojektowano instalację gazu jest budynkiem mieszkalnym wielorodzinnym, podpiwniczonych, 4- ro kondygnacyjnym. W piwnicy budynku zlokalizowano pomieszczenia gospodarcze oraz piwnice lokatorskie. Na parterze i pozostałych kondygnacjach znajdują się lokale mieszkalne. Konstrukcja budynku murowana, ściany zewnętrzne warstwowe z cegły na parterze i I piętrze z cegły pełnej, na II piętrze z cegły kratówki, natomiast na III piętrze z pgs-u, z warstwą izolacji termicznej, dach z płyt Ŝelbetowych, ocieplony wełną mineralną. 4. Przyłącze gazu. Gaz doprowadzony będzie do budynku przyłączem z rur PE Ø32x3 szereg SDR 11 z istniejącej sieci gazowej Ø40 PE średniego ciśnienia do szafki gazowej z głównym kurkiem odcinającym i reduktorem, umieszczonej na ścianie zewnętrznej budynku. Szafka musi mieć drzwiczki zamykane na klucz i posiadać na dole i na górze otwory wentylacyjne o średnicy 10 do 20 mm. Projekt przyłącza gazu nie wchodzi w zakres niniejszego opracowania.

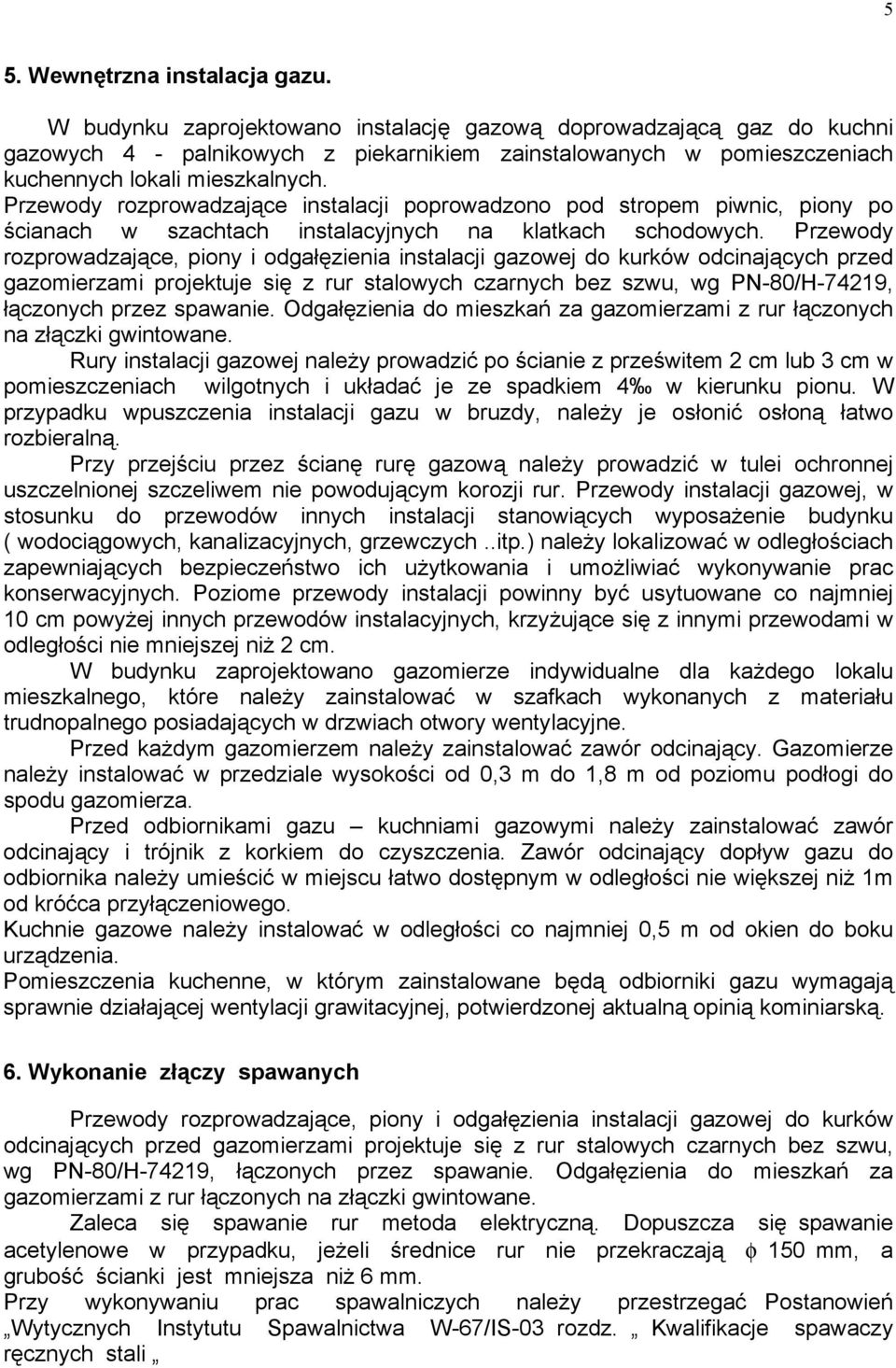

2 5 5. Wewnętrzna instalacja gazu. W budynku zaprojektowano instalację gazową doprowadzającą gaz do kuchni gazowych 4 - palnikowych z piekarnikiem zainstalowanych w pomieszczeniach kuchennych lokali mieszkalnych. Przewody rozprowadzające instalacji poprowadzono pod stropem piwnic, piony po ścianach w szachtach instalacyjnych na klatkach schodowych. Przewody rozprowadzające, piony i odgałęzienia instalacji gazowej do kurków odcinających przed gazomierzami projektuje się z rur stalowych czarnych bez szwu, wg PN-80/H-74219, łączonych przez spawanie. Odgałęzienia do mieszkań za gazomierzami z rur łączonych na złączki gwintowane. Rury instalacji gazowej naleŝy prowadzić po ścianie z prześwitem 2 cm lub 3 cm w pomieszczeniach wilgotnych i układać je ze spadkiem 4 w kierunku pionu. W przypadku wpuszczenia instalacji gazu w bruzdy, naleŝy je osłonić osłoną łatwo rozbieralną. Przy przejściu przez ścianę rurę gazową naleŝy prowadzić w tulei ochronnej uszczelnionej szczeliwem nie powodującym korozji rur. Przewody instalacji gazowej, w stosunku do przewodów innych instalacji stanowiących wyposaŝenie budynku ( wodociągowych, kanalizacyjnych, grzewczych..itp.) naleŝy lokalizować w odległościach zapewniających bezpieczeństwo ich uŝytkowania i umoŝliwiać wykonywanie prac konserwacyjnych. Poziome przewody instalacji powinny być usytuowane co najmniej 10 cm powyŝej innych przewodów instalacyjnych, krzyŝujące się z innymi przewodami w odległości nie mniejszej niŝ 2 cm. W budynku zaprojektowano gazomierze indywidualne dla kaŝdego lokalu mieszkalnego, które naleŝy zainstalować w szafkach wykonanych z materiału trudnopalnego posiadających w drzwiach otwory wentylacyjne. Przed kaŝdym gazomierzem naleŝy zainstalować zawór odcinający. Gazomierze naleŝy instalować w przedziale wysokości od 0,3 m do 1,8 m od poziomu podłogi do spodu gazomierza. Przed odbiornikami gazu kuchniami gazowymi naleŝy zainstalować zawór odcinający i trójnik z korkiem do czyszczenia. Zawór odcinający dopływ gazu do odbiornika naleŝy umieścić w miejscu łatwo dostępnym w odległości nie większej niŝ 1m od króćca przyłączeniowego. Kuchnie gazowe naleŝy instalować w odległości co najmniej 0,5 m od okien do boku urządzenia. Pomieszczenia kuchenne, w którym zainstalowane będą odbiorniki gazu wymagają sprawnie działającej wentylacji grawitacyjnej, potwierdzonej aktualną opinią kominiarską. 6. Wykonanie złączy spawanych Przewody rozprowadzające, piony i odgałęzienia instalacji gazowej do kurków odcinających przed gazomierzami projektuje się z rur stalowych czarnych bez szwu, wg PN-80/H-74219, łączonych przez spawanie. Odgałęzienia do mieszkań za gazomierzami z rur łączonych na złączki gwintowane. Zaleca się spawanie rur metoda elektryczną. Dopuszcza się spawanie acetylenowe w przypadku, jeŝeli średnice rur nie przekraczają φ 150 mm, a grubość ścianki jest mniejsza niŝ 6 mm. Przy wykonywaniu prac spawalniczych naleŝy przestrzegać Postanowień Wytycznych Instytutu Spawalnictwa W-67/IS-03 rozdz. Kwalifikacje spawaczy ręcznych stali

3 6 Zasady bezpieczeństwa wykonywania robót spawalniczych podaje rozdział Roboty spawalnicze Rozporządzenie MB i PMB z dnia r. / Dz.U. nr 13 z 1972 r. Roboty spawalnicze winny być kontrolowane. Kontrola obejmować powinna : - kontrolę kwalifikacji spawaczy - sprawdzenie jakości rur, jakości montaŝu i złączy spawanych - systematyczny nadzór zgodności wykonania robót z Instrukcją spawania - sprawdzenie jakości metodami niszczącymi - sprawdzenie szczelności wodą mydlaną w czasie prób wytrzymałościowych. 7. Przygotowanie instalacji do uruchomienia Po wykonaniu instalacji naleŝy, w obecności przedstawiciela dostawcy gazu, przeprowadzić próbę jej szczelności, za pomocą spręŝonego powietrza lub innego gazu obojętnego pod ciśnieniem 100 kpa. Ciśnienie mierzy się za pomocą manometru rtęciowego lub manometru U-rurką Instalacja jest uwaŝana za szczelną, gdy zamontowany manometr nie wykaŝe spadku ciśnienia w czasie 30 minut trwania próby. Po wykonaniu próby szczelności instalację gazową naleŝy zabezpieczyć przed korozją poprzez dokładne oczyszczenie z rdzy i brudu (wymagany stopień czystości 2), a następnie 2 u krotne pomalowanie farbą podkładową chlorokauczukową oraz farbą olejną, nawierzchniową ogólnego stosowania w kolorze Ŝółtym. Roboty malarskie moŝna wykonywać przy temperaturze min º C i wilgotności powietrza max. 75%. Uruchomienie instalacji gazowej oraz zainstalowanie gazomierzy naleŝy zlecić dostawcy gazu po pozytywnie przeprowadzonym odbiorze technicznym, z którego winien być sporządzony protokół wraz z załączonymi opiniami kominiarskimi dla wszystkich lokali w zakresie wentylacji grawitacyjnej. Eksploatowana instalacja gazowa wymaga corocznego przeglądu technicznego przez uprawnione słuŝby lub jednostki usługowe, z których to czynności naleŝy sporządzić odpowiednie protokóły. W szczególności podlegają sprawdzeniu szczelność instalacji, sprawność techniczna oraz warunki wentylacji pomieszczenia. 8. Uwagi końcowe Całość robót instalacyjnych naleŝy wykonywać zgodnie z niŝej wymienionymi przepisami: - Ustawa Prawo budowlane z dnia r. /Dz. U. Nr 89 z dnia r./ - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie / Dz. U. Nr 75 z dnia r. - Zarządzenie nr 62 MB i PMB z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać instalacje gazowe / Dz. B. Nr 2 z dnia r. poz. 3/. - Rozporządzenie Ministra Przemysłu i Handlu z dnia r. w sprawie bezpieczeństwa i higieny pracy w zakładach produkcji, przesyłania i rozprowadzania gazu / paliw gazowych / oraz prowadzących roboty budowlano-montaŝowe sieci gazowych / Dz. U. Nr 83/93 poz. 392/. - Rozporządzenie Ministra Przemysłu i Handlu z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe / Dz. U. Nr 139/95 poz. 686/. - Warunki Techniczne Wykonania i Odbioru Robót Budowlano-MontaŜowych Tom II - Instalacje sanitarne i przemysłowe.

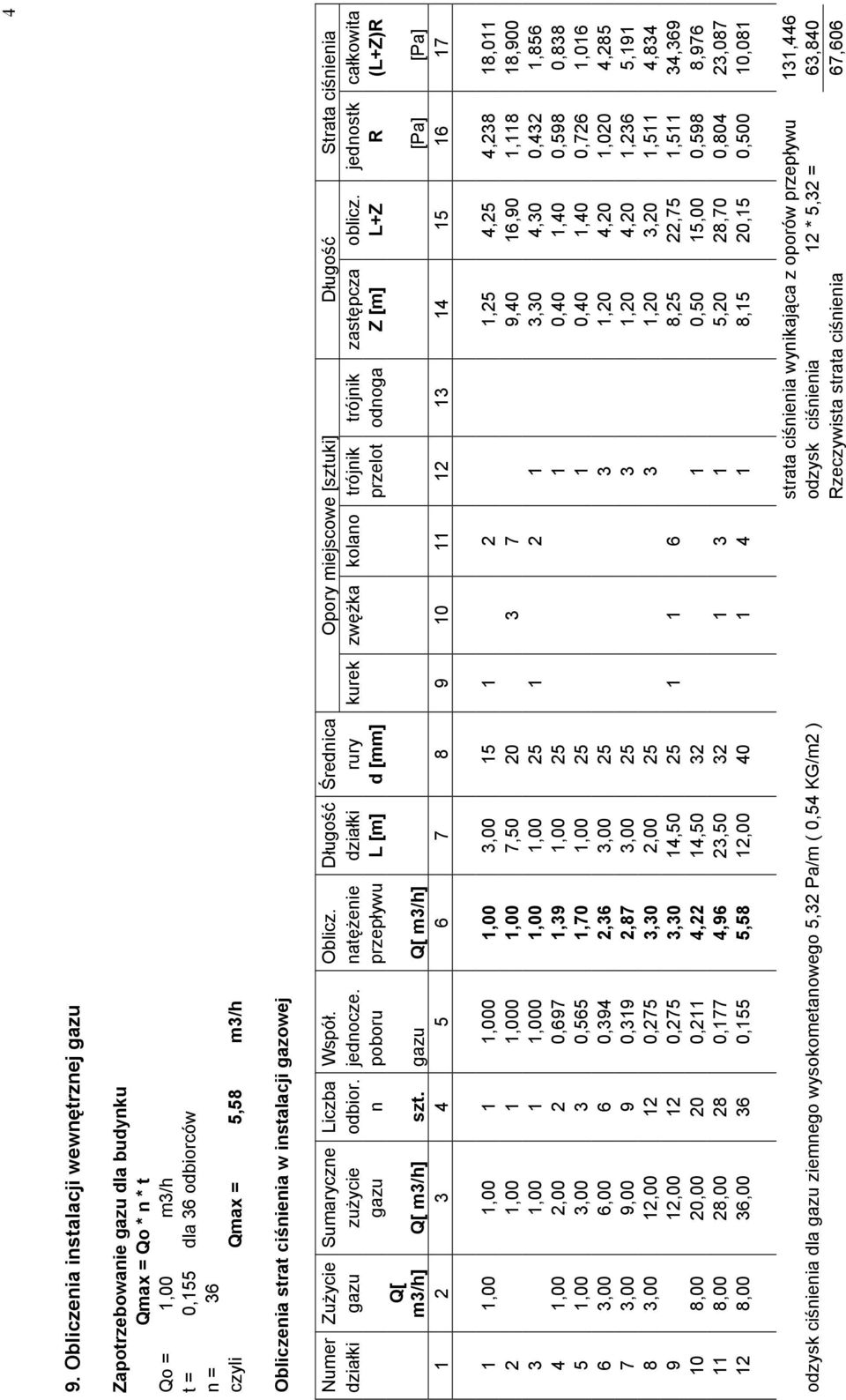

4 9. Obliczenia instalacji wewnętrznej gazu Zapotrzebowanie gazu dla budynku Qmax = Qo * n * t Qo = 1,00 m3/h t = 0,155 dla 36 odbiorców n = 36 czyli Qmax = 5,58 m3/h Obliczenia strat ciśnienia w instalacji gazowej Numer ZuŜycie Sumaryczne Liczba Współ. Oblicz. Długość Średnica Opory miejscowe [sztuki] Długość Strata ciśnienia działki gazu zuŝycie odbior. jednocze. natęŝenie działki rury kurek zwęŝka kolano trójnik trójnik zastępcza oblicz. jednostk całkowita gazu n poboru przepływu L [m] d [mm] przelot odnoga Z [m] L+Z R (L+Z)R Q[ m3/h] Q[ m3/h] szt. gazu Q[ m3/h] [Pa] [Pa] ,00 1,00 1 1,000 1,00 3, ,25 4,25 4,238 18, ,00 1 1,000 1,00 7, ,40 16,90 1,118 18, ,00 1 1,000 1,00 1, ,30 4,30 0,432 1, ,00 2,00 2 0,697 1,39 1, ,40 1,40 0,598 0, ,00 3,00 3 0,565 1,70 1, ,40 1,40 0,726 1, ,00 6,00 6 0,394 2,36 3, ,20 4,20 1,020 4, ,00 9,00 9 0,319 2,87 3, ,20 4,20 1,236 5, ,00 12, ,275 3,30 2, ,20 3,20 1,511 4, , ,275 3,30 14, ,25 22,75 1,511 34, ,00 20, ,211 4,22 14, ,50 15,00 0,598 8, ,00 28, ,177 4,96 23, ,20 28,70 0,804 23, ,00 36, ,155 5,58 12, ,15 20,15 0,500 10,081 strata ciśnienia wynikająca z oporów przepływu 131,446 odzysk ciśnienia dla gazu ziemnego wysokometanowego 5,32 Pa/m ( 0,54 KG/m2 ) odzysk ciśnienia 12 * 5,32 = 63,840 Rzeczywista strata ciśnienia 67,606 4

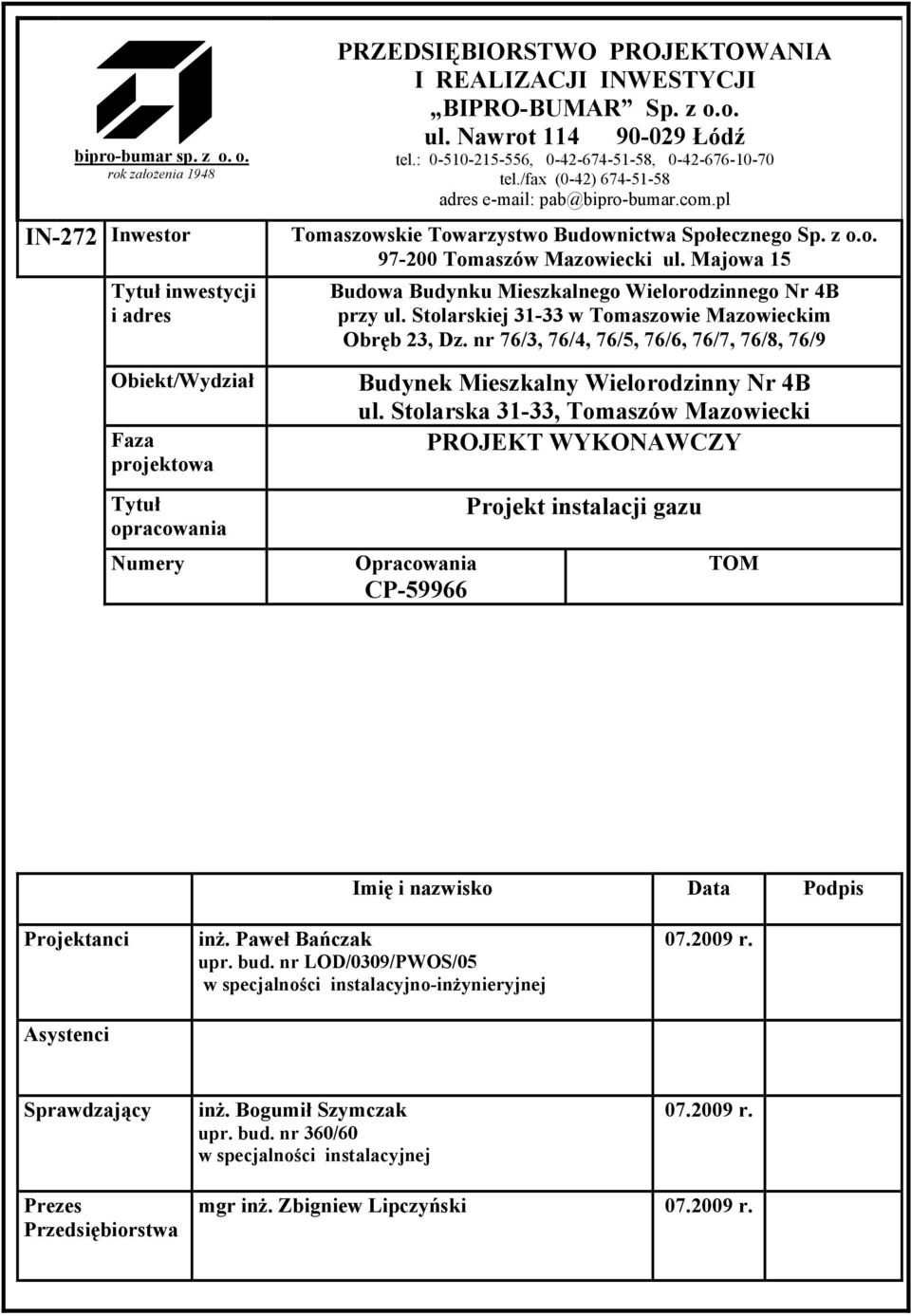

5 bipro-bumar sp. z o. o. rok załoŝenia 1948 IN-272 Inwestor Tytuł inwestycji i adres Obiekt/Wydział Faza projektowa Tytuł opracowania Numery PRZEDSIĘBIORSTWO PROJEKTOWANIA I REALIZACJI INWESTYCJI BIPRO-BUMAR Sp. z o.o. ul. Nawrot Łódź tel.: , , tel./fax (0-42) adres pab@bipro-bumar.com.pl Tomaszowskie Towarzystwo Budownictwa Społecznego Sp. z o.o Tomaszów Mazowiecki ul. Majowa 15 Budowa Budynku Mieszkalnego Wielorodzinnego Nr 4B przy ul. Stolarskiej w Tomaszowie Mazowieckim Obręb 23, Dz. nr 76/3, 76/4, 76/5, 76/6, 76/7, 76/8, 76/9 Budynek Mieszkalny Wielorodzinny Nr 4B ul. Stolarska 31-33, Tomaszów Mazowiecki PROJEKT WYKONAWCZY Opracowania CP Projekt instalacji gazu TOM Imię i nazwisko Data Podpis Projektanci Asystenci inŝ. Paweł Bańczak upr. bud. nr LOD/0309/PWOS/05 w specjalności instalacyjno-inŝynieryjnej r. Sprawdzający inŝ. Bogumił Szymczak upr. bud. nr 360/60 w specjalności instalacyjnej r. Prezes Przedsiębiorstwa mgr inŝ. Zbigniew Lipczyński r.

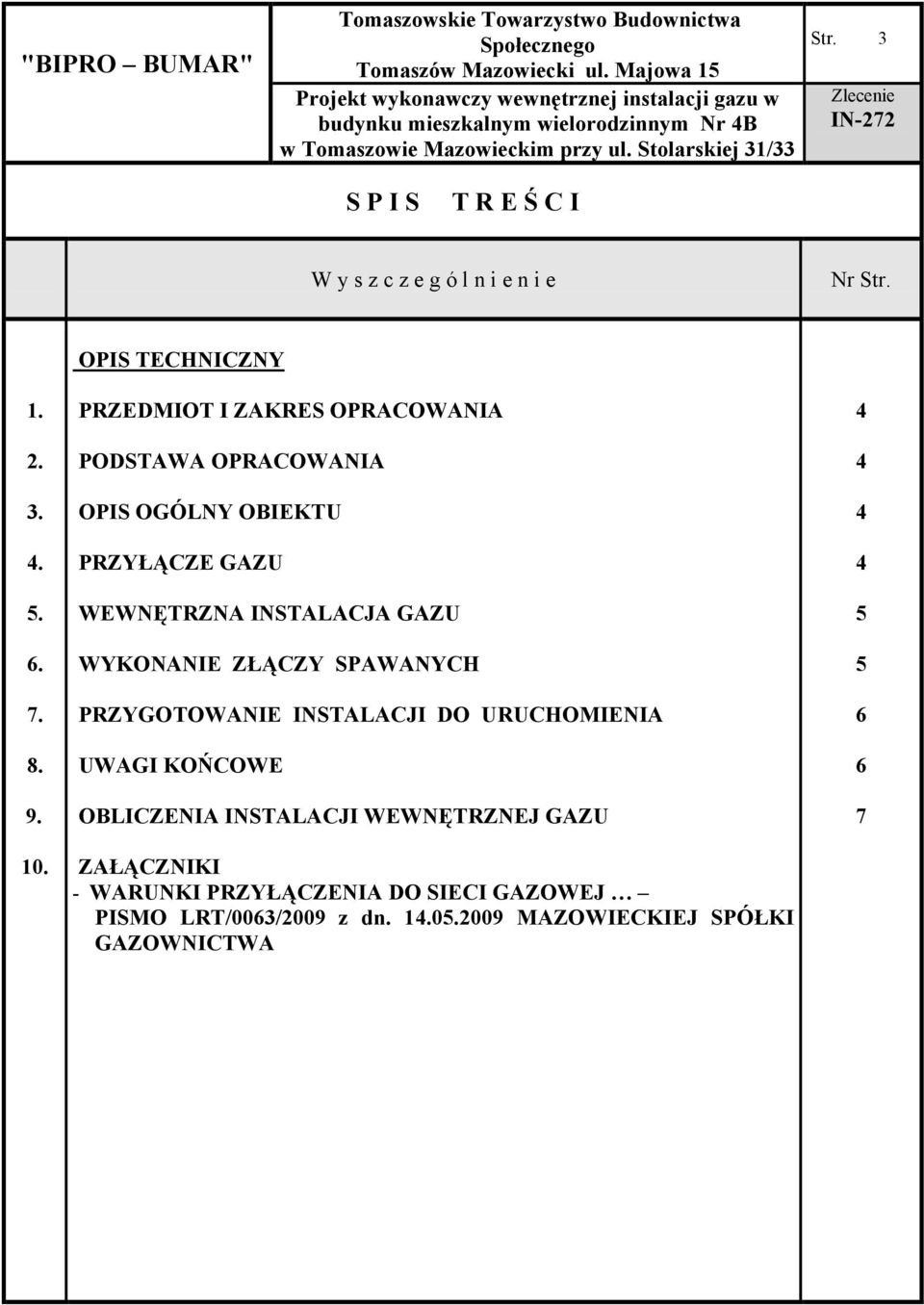

6 "BIPRO BUMAR" Tomaszowskie Towarzystwo Budownictwa Społecznego Tomaszów Mazowiecki ul. Majowa 15 Projekt wykonawczy wewnętrznej instalacji gazu w budynku mieszkalnym wielorodzinnym Nr 4B w Tomaszowie Mazowieckim przy ul. Stolarskiej 31/33 Str. 3 Zlecenie IN-272 S P I S T R E Ś C I W y s z c z e g ó l n i e n i e Nr Str OPIS TECHNICZNY PRZEDMIOT I ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA OPIS OGÓLNY OBIEKTU PRZYŁĄCZE GAZU WEWNĘTRZNA INSTALACJA GAZU WYKONANIE ZŁĄCZY SPAWANYCH PRZYGOTOWANIE INSTALACJI DO URUCHOMIENIA UWAGI KOŃCOWE OBLICZENIA INSTALACJI WEWNĘTRZNEJ GAZU ZAŁĄCZNIKI - WARUNKI PRZYŁĄCZENIA DO SIECI GAZOWEJ PISMO LRT/0063/2009 z dn MAZOWIECKIEJ SPÓŁKI GAZOWNICTWA

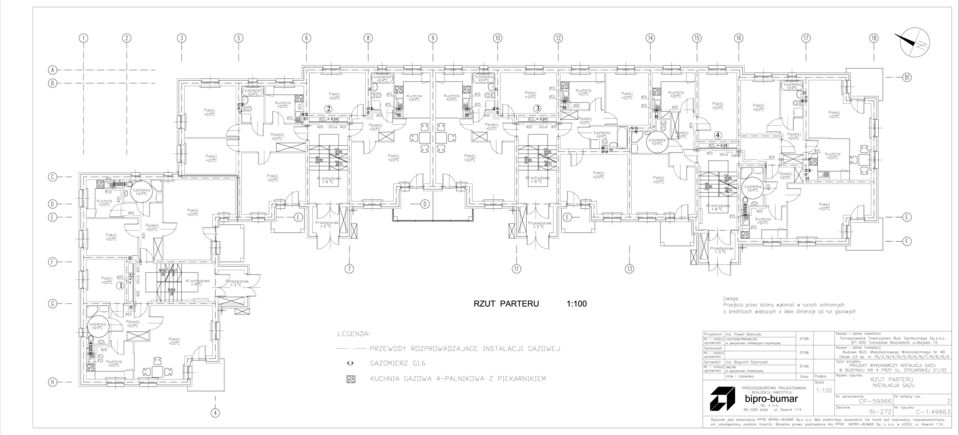

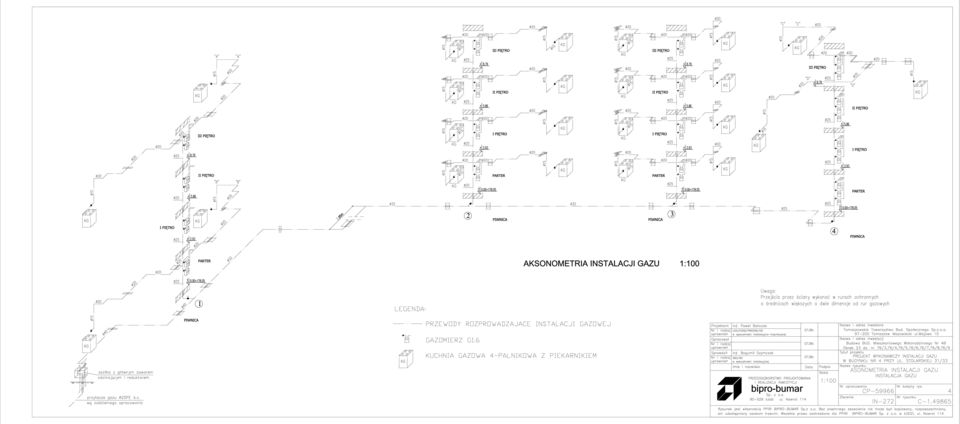

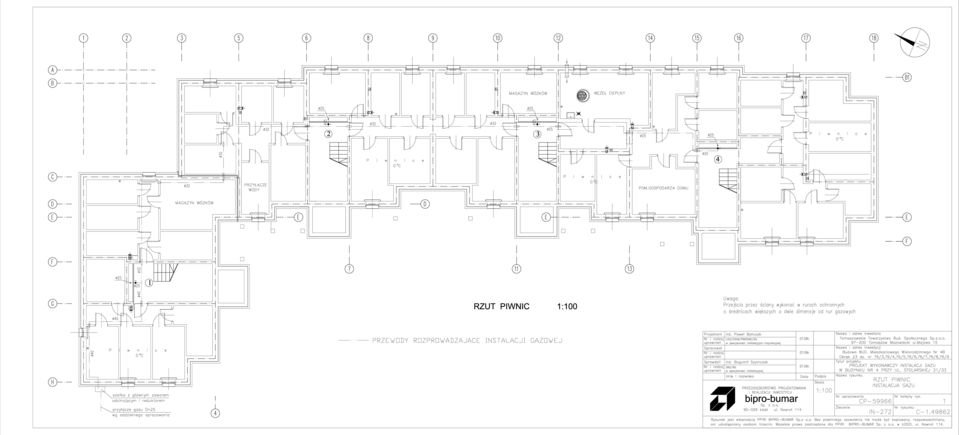

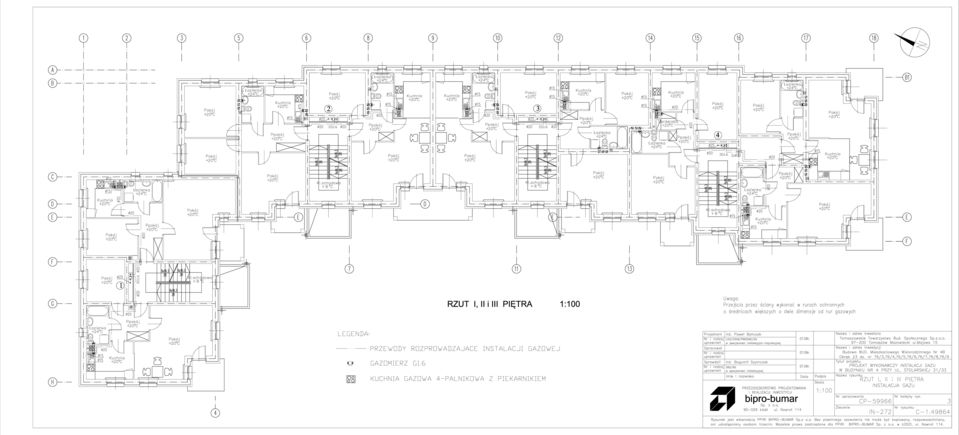

7 BIPRO BUMAR" Tomaszowskie Towarzystwo Budownictwa Społecznego Tomaszów Mazowiecki ul. Majowa 15 Projekt wykonawczy wewnętrznej instalacji gazu w budynku mieszkalnym wielorodzinnym Nr 4B w Tomaszowie Mazowieckim przy ul. Stolarskiej 31/33 Str. 2 Zlecenie IN-272 WYSZCZEGÓLNIENIE DOKUMENTACJI L.p. T r e ś ć Ilość ark. Nr opracowania lub rysunku U w a g i OPIS TECHNICZNY CP RYSUNKI 1. Rzut piwnic instalacja gazu C Rzut parteru instalacja gazu C Rzut I, II i III piętra instalacja gazu C Aksonometria instalacji gazu C
