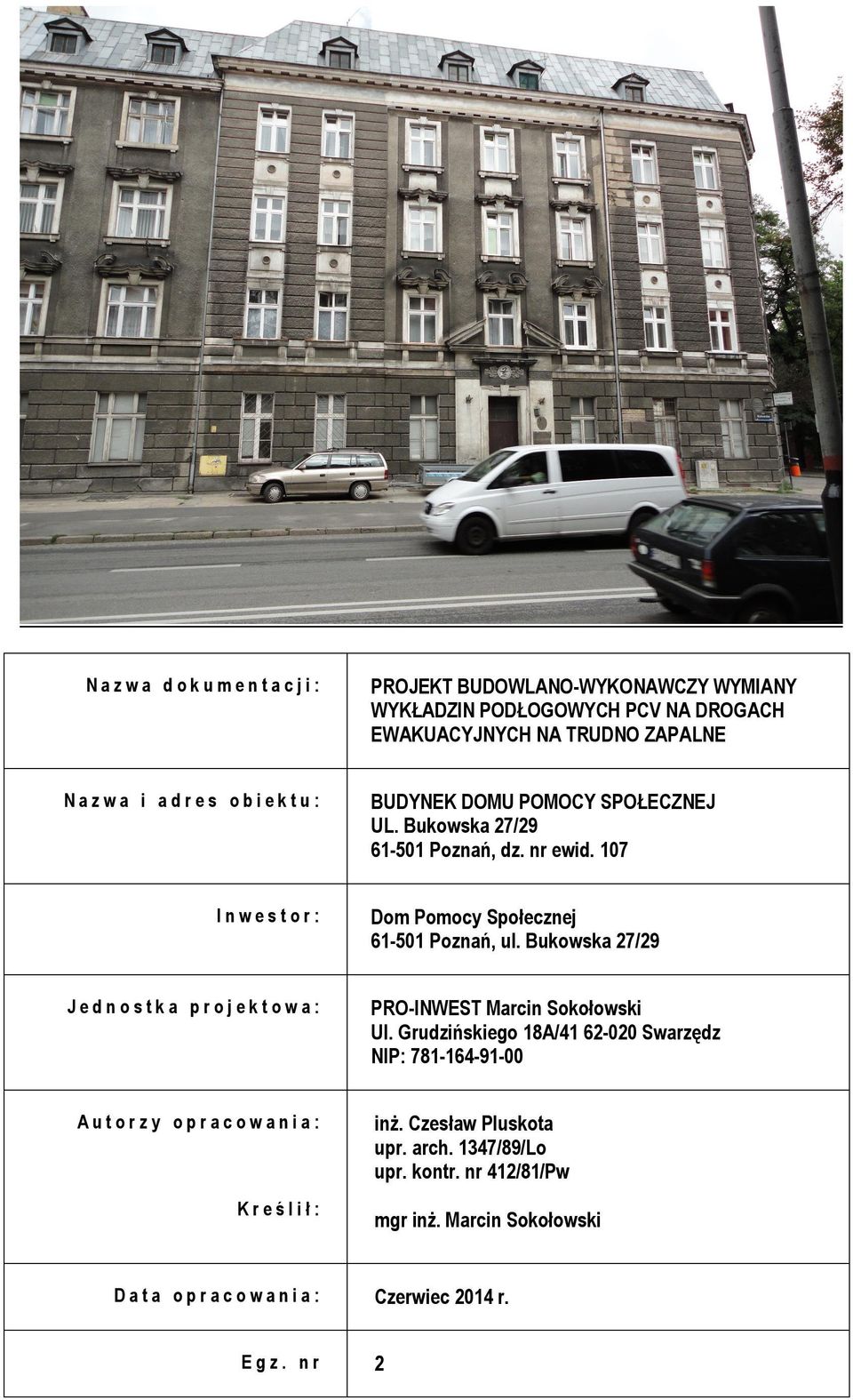

1 Nazwa dokumentacji: Nazwa i adres obiektu: Inwestor: Jednostka proj ektowa: Autorzy opracowania: Kreślił: Data opracowania: Egz. nr PROJEKT BUDOWLANO-WYKONAWCZY WYMIANY WYKŁADZIN PODŁOGOWYCH PCV NA DROGACH EWAKUACYJNYCH NA TRUDNO ZAPALNE BUDYNEK DOMU POMOCY SPOŁECZNEJ UL. Bukowska 27/ Poznań, dz. nr ewid. 107 Dom Pomocy Społecznej Poznań, ul. Bukowska 27/29 PRO-INWEST Marcin Sokołowski Ul. Grudzińskiego 18A/ Swarzędz NIP: inż. Czesław Pluskota upr. arch. 1347/89/Lo upr. kontr. nr 412/81/Pw mgr inż. Marcin Sokołowski Czerwiec 2014 r. 2

Bukowska 27/29 61-501 Poznań, dz. nr ewid. 107 Dom Pomocy Społecznej 61-501 Poznań, ul. Bukowska 27/29 PRO-INWEST Marcin Sokołowski Ul.

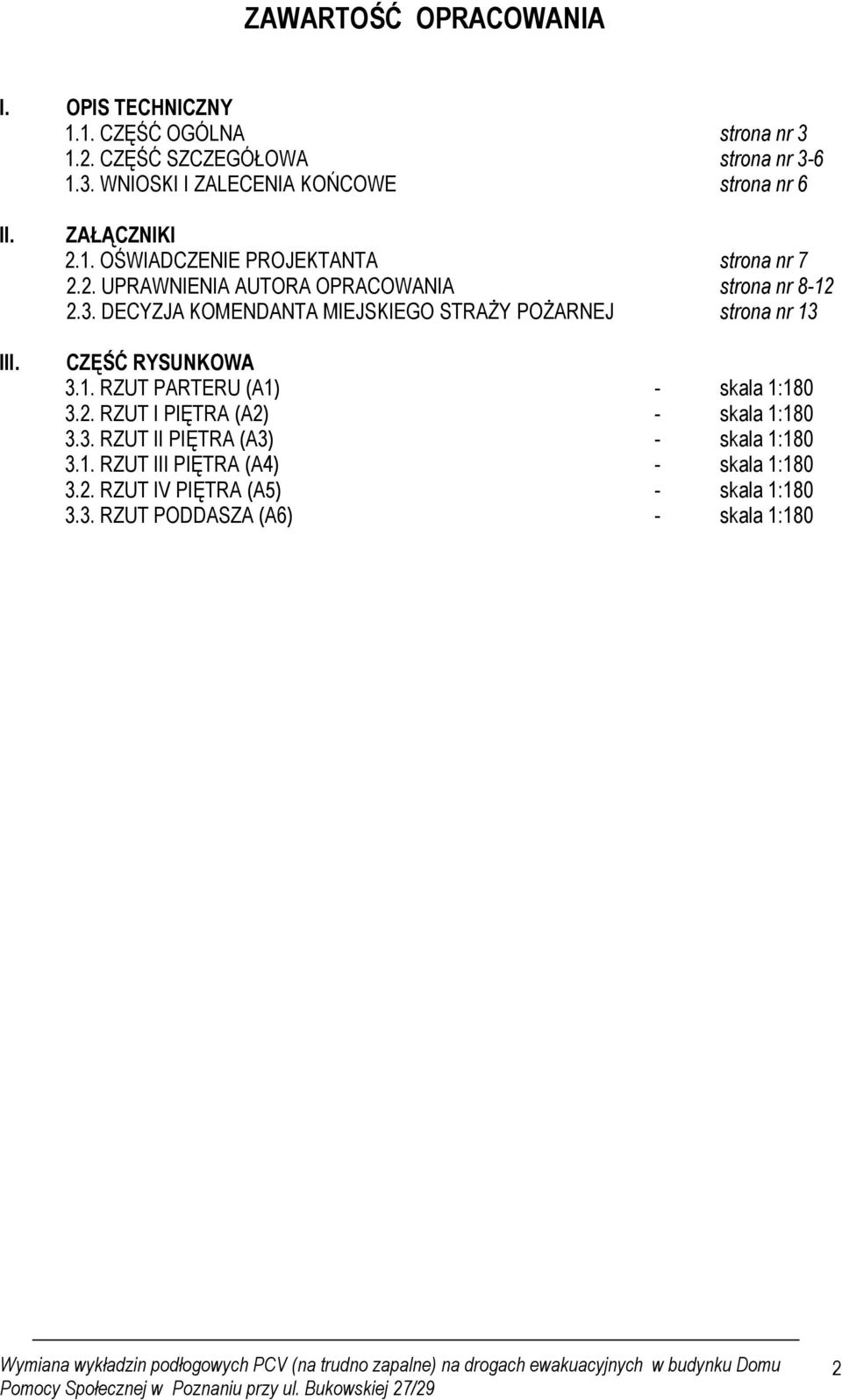

2 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY 1.1. CZĘŚĆ OGÓLNA strona nr CZĘŚĆ SZCZEGÓŁOWA strona nr WNIOSKI I ZALECENIA KOŃCOWE strona nr 6 II. III. ZAŁĄCZNIKI 2.1. OŚWIADCZENIE PROJEKTANTA strona nr UPRAWNIENIA AUTORA OPRACOWANIA strona nr DECYZJA KOMENDANTA MIEJSKIEGO STRAŻY POŻARNEJ strona nr 13 CZĘŚĆ RYSUNKOWA 3.1. RZUT PARTERU (A1) - skala 1: RZUT I PIĘTRA (A2) - skala 1: RZUT II PIĘTRA (A3) - skala 1: RZUT III PIĘTRA (A4) - skala 1: RZUT IV PIĘTRA (A5) - skala 1: RZUT PODDASZA (A6) - skala 1:180 2

DECYZJA KOMENDANTA MIEJSKIEGO STRAŻY POŻARNEJ strona nr 13 CZĘŚĆ RYSUNKOWA 3.1. RZUT PARTERU (A1) - skala 1:180 3.2.

3 I. OPIS TECHNICZNY 1.1. Część ogólna Cel i zakres opracowania. Celem opracowania jest projekt wymiany istniejących wykładzin PCV na biegach klatek schodowych oraz korytarzach stanowiących drogi ewakuacyjne na wykładziny trudno zapalne. Zakres opracowania obejmuje: Opis proponowanych rozwiązań Graficzne oznaczenie zakresu wymiany wykładziny (część rysunkowa poszczególnych kondygnacji) Podstawa opracowania Normy budowlane Prawo budowlane z dnia 7 lipca 1994r.(Dz. U. Nr 89,poz.414 z zmianami obowiązującymi na dzień niniejszego opracowania Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, z dnia 12 kwietnia 2002r.(Dz. U. Nr 75, poz. 690) z zmianami obowiązującymi na dzień niniejszego opracowania zwane później Warunkami Warunki techniczne wykonania i odbioru robót budowlanych Przeprowadzone w kwietniu 2014r. oględziny budynku Zlecenie Inwestora Decyzja nr PZ Komendanta Miejskiego Straży Pożarnej w Poznaniu nakładająca obowiązek wymiany wykładzin podłogowych PCV na trudno zapalne na drogach ewakuacyjnych (biegi klatek schodowych, korytarze) pkt. nr 2 decyzji Część szczegółowa Opis ogólny budynku. Budynek główny- narożny przy ul. Bukowska/Wawrzyniaka - pobudowany został w 1899r., w ówczesnych standardach wykonawczych. Posiada piwnice, cztery kondygnacje nadziemne oraz poddasze strych. Konstrukcje stanowią: - fundamenty kamienne i ceglane, - zewnętrzne i wewnętrzne ściany murowane, - stropy odcinkowe ceramiczne na belkach dwuteowych IP 200 oraz stalo-ceramiczne (Kleina, z cegieł Foerstera) nad piwnicami, pod łazienkami i kuchniami kondygnacji mieszkalnych, natomiast stropy drewniane z ślepym pułapem w pozostałych pomieszczeniach mieszkalnych wraz z poddaszem. - dach trójspadowy mansardowy na konstrukcji drewnianej kryty dachówką (cz. od podwórza), blachą (cz. frontowa) oraz papą na deskowaniu (cz. środkowa). Jest on budynkiem średnio wysokim (SW) zgodnie z Warunkami par. 8 ust.2. W tylnej części działki pobudowana jest oficyna zblokowaną z skrzydłem ww. budynku przy ul. Wawrzyniaka. Zbudowana została w 1924 r. Jest budynkiem podpiwniczonym z trzema kondygnacjami nadziemnymi oraz poddaszem strychem. Konstrukcja identyczna jak w budynku głównym. Dach dwuspadowy mansardowy na konstrukcji drewnianej kryty dachówką (cz. od podwórza) oraz papą na deskowaniu (cz. tylna). Jest budynkiem średnio wysokim (SW) zgodnie z Warunkami par. 8 ust.2 Całość zabudowy obejmująca budynek główny i oficynę podlega ochronie konserwatorskiej. 3

Zakres opracowania obejmuje: 1.1.1.1.Opis proponowanych rozwiązań 1.1.1.2.Graficzne oznaczenie zakresu wymiany wykładziny (część rysunkowa poszczególnych kondygnacji). 1.1.2.Podstawa opracowania. 1.1.2.1. Normy budowlane 1.

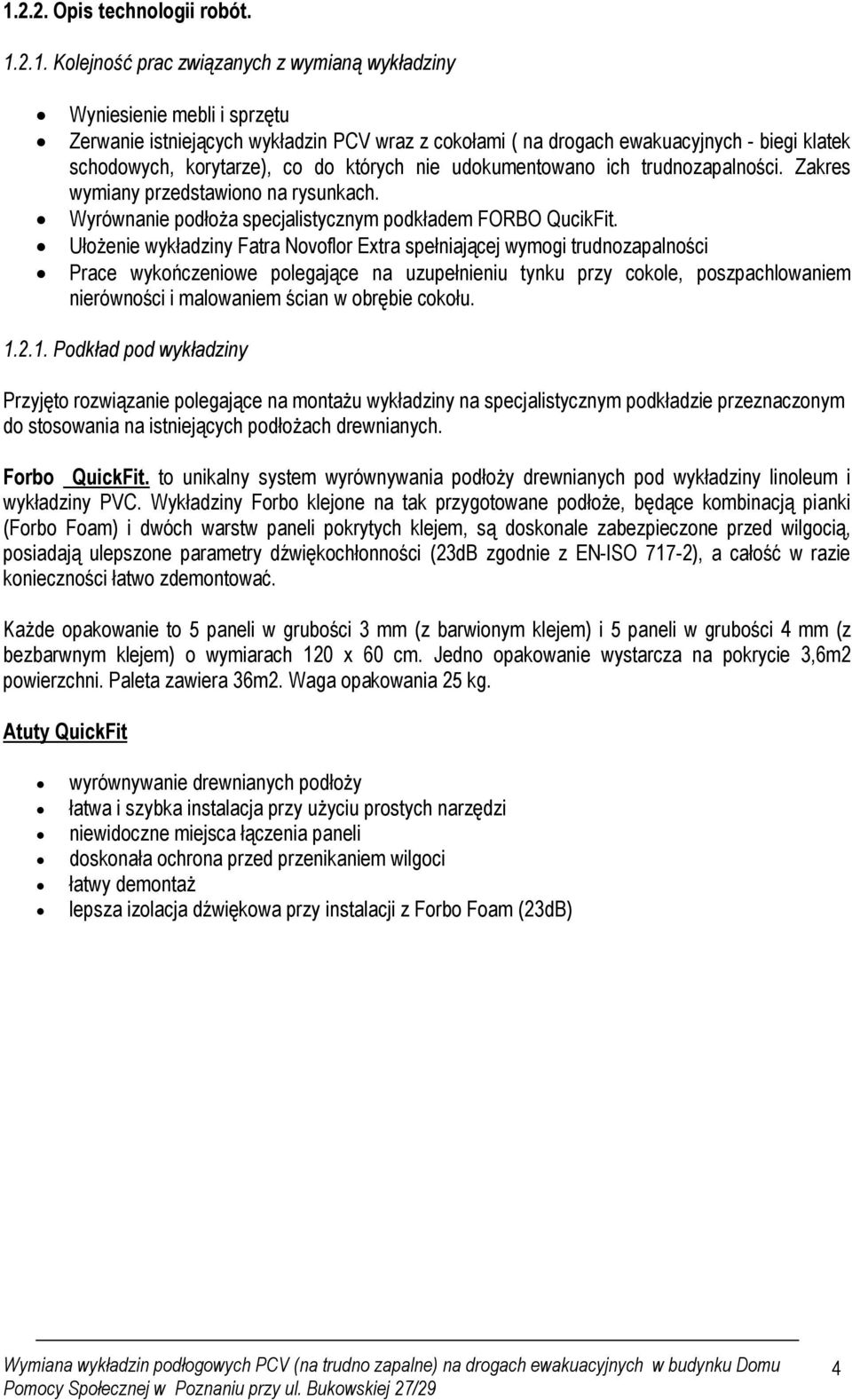

4 Opis technologii robót Kolejność prac związanych z wymianą wykładziny Wyniesienie mebli i sprzętu Zerwanie istniejących wykładzin PCV wraz z cokołami ( na drogach ewakuacyjnych - biegi klatek schodowych, korytarze), co do których nie udokumentowano ich trudnozapalności. Zakres wymiany przedstawiono na rysunkach. Wyrównanie podłoża specjalistycznym podkładem FORBO QucikFit. Ułożenie wykładziny Fatra Novoflor Extra spełniającej wymogi trudnozapalności Prace wykończeniowe polegające na uzupełnieniu tynku przy cokole, poszpachlowaniem nierówności i malowaniem ścian w obrębie cokołu Podkład pod wykładziny Przyjęto rozwiązanie polegające na montażu wykładziny na specjalistycznym podkładzie przeznaczonym do stosowania na istniejących podłożach drewnianych. Forbo QuickFit. to unikalny system wyrównywania podłoży drewnianych pod wykładziny linoleum i wykładziny PVC. Wykładziny Forbo klejone na tak przygotowane podłoże, będące kombinacją pianki (Forbo Foam) i dwóch warstw paneli pokrytych klejem, są doskonale zabezpieczone przed wilgocią, posiadają ulepszone parametry dźwiękochłonności (23dB zgodnie z EN-ISO 717-2), a całość w razie konieczności łatwo zdemontować. Każde opakowanie to 5 paneli w grubości 3 mm (z barwionym klejem) i 5 paneli w grubości 4 mm (z bezbarwnym klejem) o wymiarach 120 x 60 cm. Jedno opakowanie wystarcza na pokrycie 3,6m2 powierzchni. Paleta zawiera 36m2. Waga opakowania 25 kg. Atuty QuickFit wyrównywanie drewnianych podłoży łatwa i szybka instalacja przy użyciu prostych narzędzi niewidoczne miejsca łączenia paneli doskonała ochrona przed przenikaniem wilgoci łatwy demontaż lepsza izolacja dźwiękowa przy instalacji z Forbo Foam (23dB) 4

Ułożenie wykładziny Fatra Novoflor Extra spełniającej wymogi trudnozapalności Prace wykończeniowe polegające na uzupełnieniu tynku przy cokole, poszpachlowaniem nierówności i malowaniem ścian w

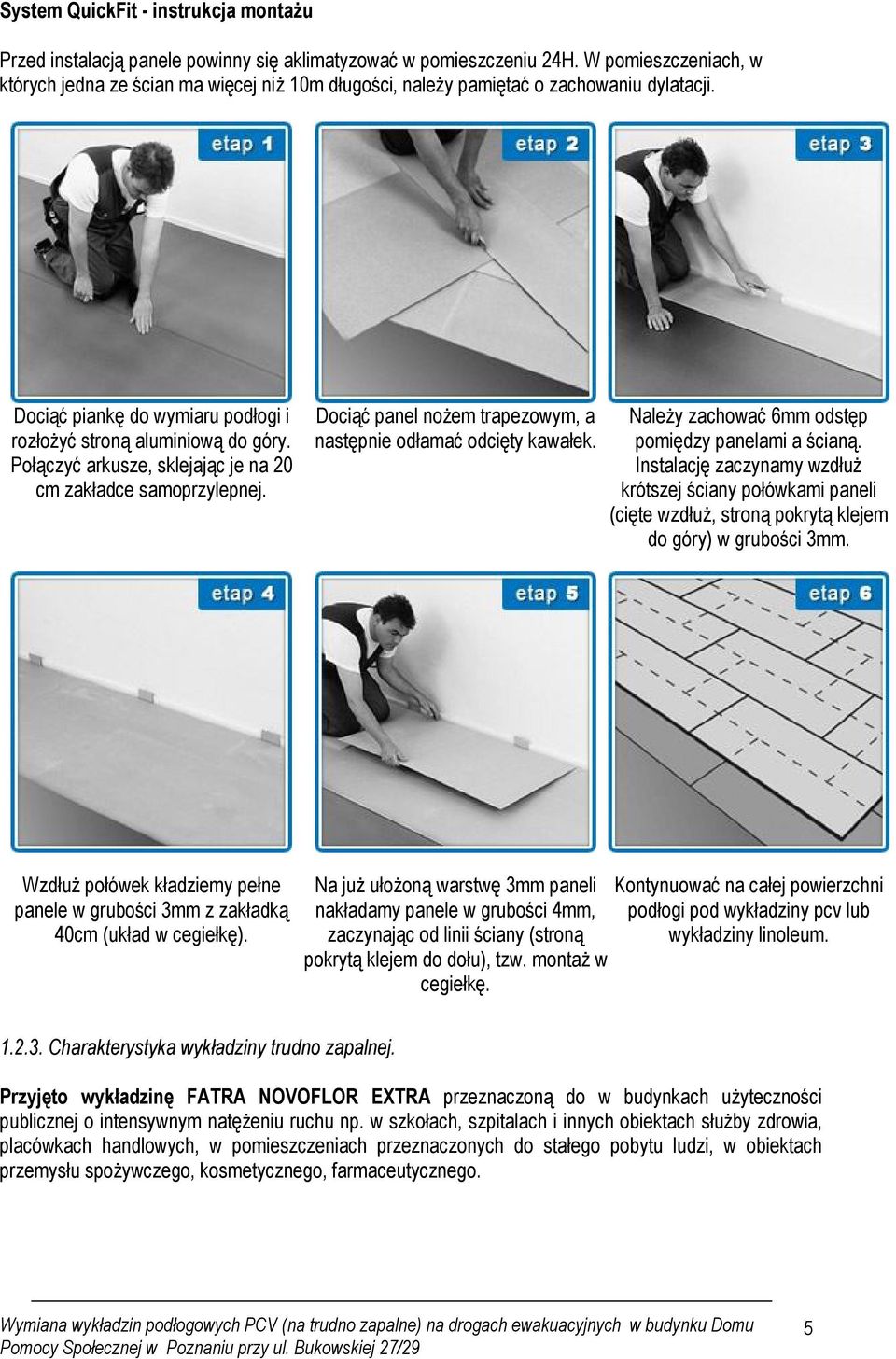

5 System QuickFit - instrukcja montażu Przed instalacją panele powinny się aklimatyzować w pomieszczeniu 24H. W pomieszczeniach, w których jedna ze ścian ma więcej niż 10m długości, należy pamiętać o zachowaniu dylatacji. Dociąć piankę do wymiaru podłogi i rozłożyć stroną aluminiową do góry. Połączyć arkusze, sklejając je na 20 cm zakładce samoprzylepnej. Dociąć panel nożem trapezowym, a następnie odłamać odcięty kawałek. Należy zachować 6mm odstęp pomiędzy panelami a ścianą. Instalację zaczynamy wzdłuż krótszej ściany połówkami paneli (cięte wzdłuż, stroną pokrytą klejem do góry) w grubości 3mm. Wzdłuż połówek kładziemy pełne panele w grubości 3mm z zakładką 40cm (układ w cegiełkę). Na już ułożoną warstwę 3mm paneli nakładamy panele w grubości 4mm, zaczynając od linii ściany (stroną pokrytą klejem do dołu), tzw. montaż w cegiełkę. Kontynuować na całej powierzchni podłogi pod wykładziny pcv lub wykładziny linoleum Charakterystyka wykładziny trudno zapalnej. Przyjęto wykładzinę FATRA NOVOFLOR EXTRA przeznaczoną do w budynkach użyteczności publicznej o intensywnym natężeniu ruchu np. w szkołach, szpitalach i innych obiektach służby zdrowia, placówkach handlowych, w pomieszczeniach przeznaczonych do stałego pobytu ludzi, w obiektach przemysłu spożywczego, kosmetycznego, farmaceutycznego. 5

Połączyć arkusze, sklejając je na 20 cm zakładce samoprzylepnej. Dociąć panel nożem trapezowym, a następnie odłamać odcięty kawałek. Należy zachować 6mm odstęp pomiędzy panelami a ścianą.

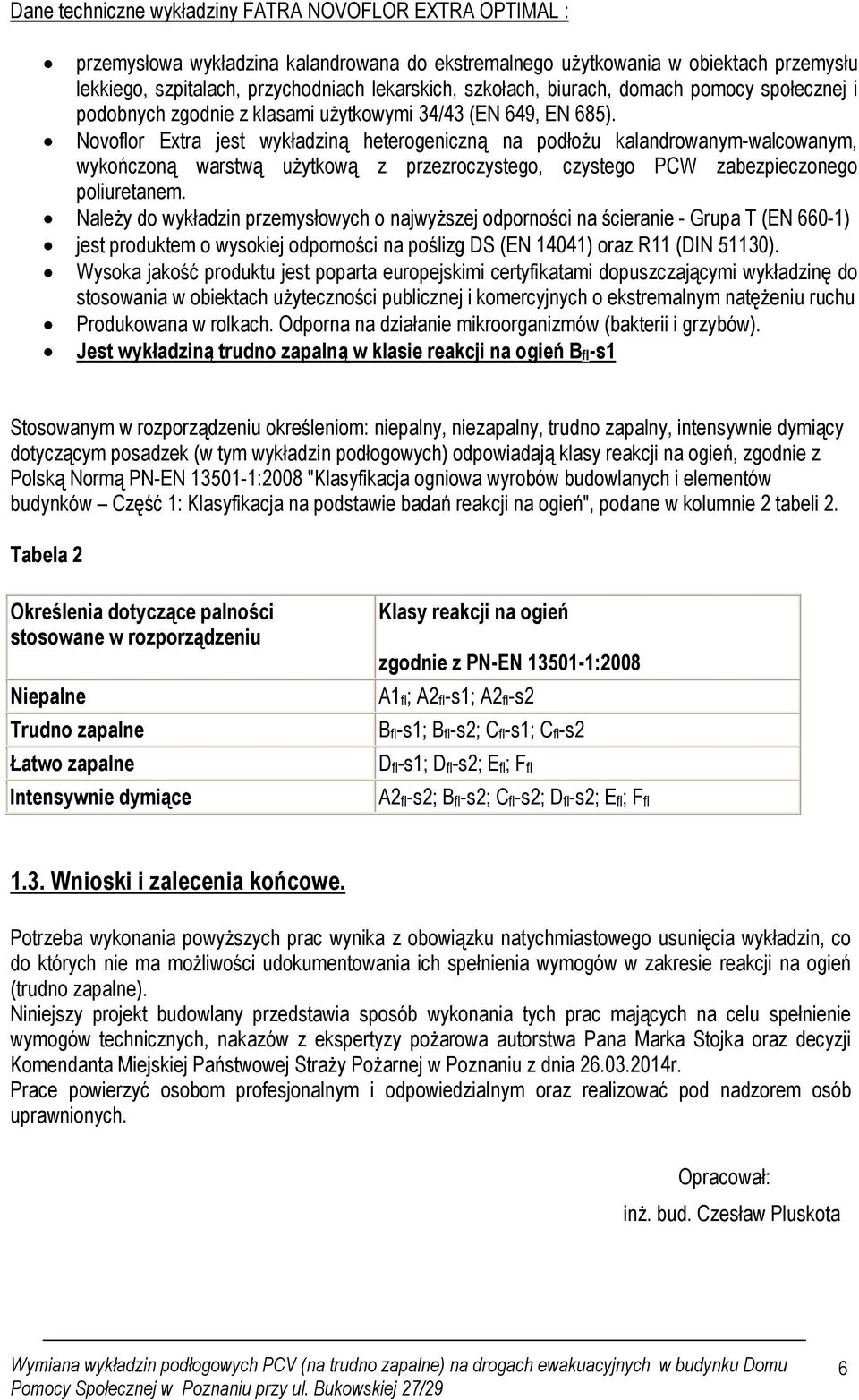

6 Dane techniczne wykładziny FATRA NOVOFLOR EXTRA OPTIMAL : przemysłowa wykładzina kalandrowana do ekstremalnego użytkowania w obiektach przemysłu lekkiego, szpitalach, przychodniach lekarskich, szkołach, biurach, domach pomocy społecznej i podobnych zgodnie z klasami użytkowymi 34/43 (EN 649, EN 685). Novoflor Extra jest wykładziną heterogeniczną na podłożu kalandrowanym-walcowanym, wykończoną warstwą użytkową z przezroczystego, czystego PCW zabezpieczonego poliuretanem. Należy do wykładzin przemysłowych o najwyższej odporności na ścieranie - Grupa T (EN 660-1) jest produktem o wysokiej odporności na poślizg DS (EN 14041) oraz R11 (DIN 51130). Wysoka jakość produktu jest poparta europejskimi certyfikatami dopuszczającymi wykładzinę do stosowania w obiektach użyteczności publicznej i komercyjnych o ekstremalnym natężeniu ruchu Produkowana w rolkach. Odporna na działanie mikroorganizmów (bakterii i grzybów). Jest wykładziną trudno zapalną w klasie reakcji na ogień Bfl-s1 Stosowanym w rozporządzeniu określeniom: niepalny, niezapalny, trudno zapalny, intensywnie dymiący dotyczącym posadzek (w tym wykładzin podłogowych) odpowiadają klasy reakcji na ogień, zgodnie z Polską Normą PN-EN :2008 "Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków Część 1: Klasyfikacja na podstawie badań reakcji na ogień", podane w kolumnie 2 tabeli 2. Tabela 2 Określenia dotyczące palności stosowane w rozporządzeniu Niepalne Trudno zapalne Łatwo zapalne Intensywnie dymiące Klasy reakcji na ogień zgodnie z PN-EN :2008 A1fl; A2fl-s1; A2fl-s2 Bfl-s1; Bfl-s2; Cfl-s1; Cfl-s2 Dfl-s1; Dfl-s2; Efl; Ffl A2fl-s2; Bfl-s2; Cfl-s2; Dfl-s2; Efl; Ffl 1.3. Wnioski i zalecenia końcowe. Potrzeba wykonania powyższych prac wynika z obowiązku natychmiastowego usunięcia wykładzin, co do których nie ma możliwości udokumentowania ich spełnienia wymogów w zakresie reakcji na ogień (trudno zapalne). Niniejszy projekt budowlany przedstawia sposób wykonania tych prac mających na celu spełnienie wymogów technicznych, nakazów z ekspertyzy pożarowa autorstwa Pana Marka Stojka oraz decyzji Komendanta Miejskiej Państwowej Straży Pożarnej w Poznaniu z dnia r. Prace powierzyć osobom profesjonalnym i odpowiedzialnym oraz realizować pod nadzorem osób uprawnionych. Opracował: inż. bud. Czesław Pluskota 6

Novoflor Extra jest wykładziną heterogeniczną na podłożu kalandrowanym-walcowanym, wykończoną warstwą użytkową z przezroczystego, czystego PCW zabezpieczonego poliuretanem.

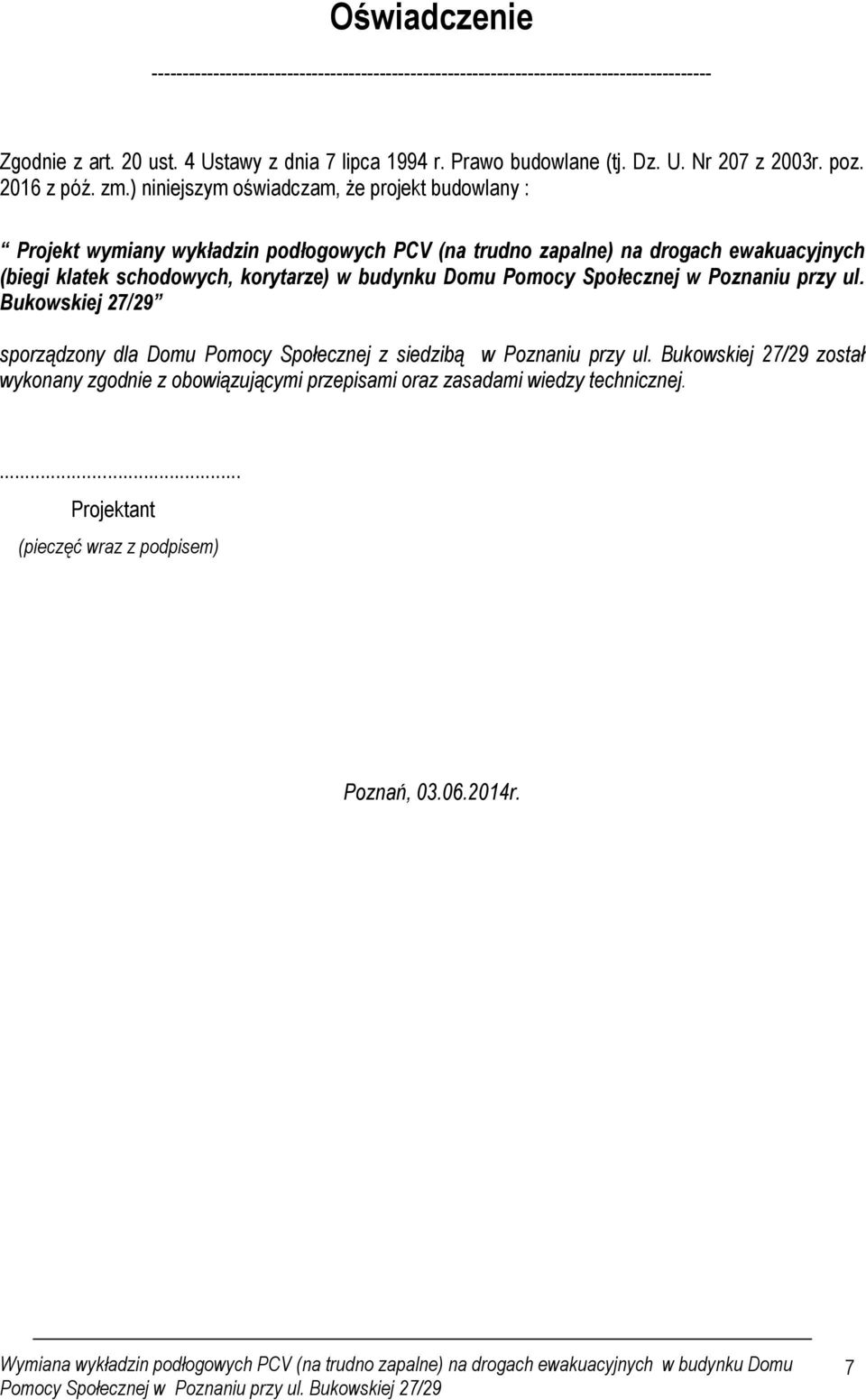

7 Oświadczenie Zgodnie z art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tj. Dz. U. Nr 207 z 2003r. poz z póź. zm.) niniejszym oświadczam, że projekt budowlany : Projekt wymiany wykładzin podłogowych PCV (na trudno zapalne) na drogach ewakuacyjnych (biegi klatek schodowych, korytarze) w budynku Domu Pomocy Społecznej w Poznaniu przy ul. Bukowskiej 27/29 sporządzony dla Domu Pomocy Społecznej z siedzibą w Poznaniu przy ul. Bukowskiej 27/29 został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.... Projektant (pieczęć wraz z podpisem) Poznań, r. 7

) niniejszym oświadczam, że projekt budowlany : Projekt wymiany wykładzin podłogowych PCV (na trudno zapalne) na drogach ewakuacyjnych (biegi klatek schodowych, korytarze) w
