1 USŁUGI PROJEKTOWE ARCH. WOJCIECH POMIERSKI WEJHEROWO, UL. SOBIESKIEGO 273 C, TEL , PROJEKT BUDOWLANY ROBÓT REMONTOWYCH W BUDYNKU W WEJHEROWIE W ZAKRESIE POPRAWY BEZPIECZEŃSTWA POŻAROWEGO ORAZ TERMOIZOLACJI PODDASZA BRANŻA: ARCHITEKTONICZNO-BUDOWLANA ADRES: DZIAŁKA NR: 145/2 OBRĘB 16, WEJHEROWO INWESTOR: W WEJHEROWIE UL. SOBIESKIEGO 300, WEJHEROWO : mgr inż. arch. Wojciech Pomierski upr. nr 18/TO/93 : DATA OPRACOWANIA: KWIECIEŃ 2016 Egz. nr 5 1

2 NR RYS. I. OPIS TECHNICZNY II. CZĘŚĆ RYSUNKOWA ZAWARTOŚĆ OPRACOWANIA NAZWA RYSUNKU SKALA 1. PRZUT II PIĘTRA - INWENTARYZACJA 1: RZUT II PIĘTRA STAN PROJEKTOWANY 1: ZESTAWIENIE DRZWI 1:50 4. PRZEKRÓJ PRZEZ STROP NAD II PIĘTREM 1:50 SCHEMAT 5. RZUT PODDASZA PROJEKT TERMOIZOLACJI 1: SCHEMAT NR1 ROZWIĄZAŃ TERMOIZOLACJI - PODDASZA 7. SCHEMAT NR2 ROZWIĄZAŃ TERMOIZOLACJI - PODDASZA 8. SCHEMAT NR3 ROZWIĄZAŃ TERMOIZOLACJI - PODDASZA 2

3 I. OPIS TECHNICZNY 1. Przedmiot opracowania. Przedmiotem opracowania jest projekt budowlany robót remontowych w budynku Gimnazjum nr 1 im. Mikołaja Kopernika w Wejherowie w zakresie poprawy bezpieczeństwa pożarowego oraz termoizolacji poddasza. 2. Podstawa opracowania. istniejąca dokumentacja projektowa, ekspertyza techniczna dla projektowanych robót budowlanych opracowana przez rzeczoznawcę ds. zabezpieczeń przeciwpożarowych mgr inż. Kazimierza Grubbę z listopada 2015r. dokumentacja fotograficzna, pomiary obiektu, zbiór obowiązujących norm i przepisów techniczno-budowlanych; 3. Dane ogólne Lokalizacja. Budynek gimnazjum usytuowany jest w południowej części działki nr 145/2, obręb 16 przy ul. Sobieskiego 300 w Wejherowie Forma architektoniczna i funkcja budynku. Budynek trzykondygnacyjny, wolnostojący, z dachem dwuspadowym (główny korpus budynku) oraz wielospadowym (łącznik z przybudówką od północy). Bryła budynku na planie odwróconej litery T. Dach stromy, kryty dachówką. Funkcja: budynek oświaty - gimnazjum. Obiekt podlega ochronie konserwatorskiej na podstawie wpisu do Gminnej Ewidencji Zabytków Wejherowa. 4. Dane liczbowe obiektu. 1 Powierzchnia zabudowy 981,1 m 2 2 Długość budynku 48,80 m 3 Szerokość budynku 31,66 m 4 Wysokość elewacji frontowej (od poziomu terenu 18,99 m przy wejściu do kalenicy dachu) 5 Powierzchnia użytkowa 2726,9 m 2 6 Powierzchnia całkowita 3754,67 m 2 7 Kubatura m 3 5. Stan istniejący Budynek wolnostojący, trzykondygnacyjny, częściowo podpiwniczony, wykonany w końcu XIX wieku oraz na początku XX wieku (część budynku dobudowana od strony północnej) Fundamenty - kamienne Ściany zewnętrzne i wewnętrzne: z cegły pełnej. 3

4 5.3. Ścianki działowe z cegły pełnej oraz drewniane (na poddaszu) Stropy. - stropy nad piwnicą: łukowe ceglane oraz żelbetowe typu Kleina; - nad parterem i I piętrem w holu stropy odcinkowe ceglane; - nad salami lekcyjnymi parteru i I piętra stropy na belkach drewnianych z polepą; - nad aulą (I piętro) strop na belkach drewnianych dwuprzęsłowych podwieszanych do konstrukcji wieszarowej dachu; - nad drugim piętrem (z wyjątkiem korytarza) stropy drewniane nad korytarzem żelbetowe 5.5.Dach o konstrukcji drewnianej, kryty dachówką betonową 5.6. Schody wewnętrzne kamienne na konstrukcji z cegły, oparte na ścianach ceglanych 5.7. Dobudówka od strony północnej z początku XX w. trzykondygnacyjna, niepodpiwniczona z poddaszem nieużytkowym; ściany z cegły pełnej ceramicznej, stropy nad parterem i I piętrem z płyt żelbetowych na belkach stalowych; nad II piętrem stropy drewniane; dach czterospadowy, kryty dachówką betonową; 5.8. Instalacje. Obiekt wyposażony jest w następujące instalacje: - elektryczną, - wodociągową, - kanalizacyjną, - przeciwpożarową hydrantów wewnętrznych, - centralnego ogrzewania z instalacji ciepłowniczej OPEC, - wentylacji grawitacyjnej. 6. Planowany zakres robót remontowo-budowlanych. Przewiduje się wykonanie następujących robót remontowo-budowlanych: wydzielenie przedsionków pożarowych na korytarzach II piętra: montaż drzwi dwuskrzydłowych aluminiowych przeciwpożarowych z naświetlem EI60, osadzonych w ścianie z bloczków wapiennopiaskowych typu SILKA 12 cm murowanych na klej, montaż systemu czujek dymu zsynchronizowanego z urządzeniami blokującymi drzwi projektowanych przedsionków po ich otwarciu (zwalnianie blokady po wykryciu dymu), likwidacja czterech świetlików nad korytarzem II piętra i wykonanie w ich miejscu sufitu podwieszanego w klasie REI 60, wymiana istniejących drzwi prowadzących z pomieszczeń do przedsionków na drzwi klasy, wykonanie wentylacji grawitacyjnej przedsionków poprzez podłączenie do kanałów wentylacyjnych w istniejących kominach, 4

5 wykonanie prac remontowych ogólnobudowlanych (trzykrotne malowanie oraz szpachlowanie ścian, sufitów i przedsionków), demontaż urządzeń nieczynnej instalacji wentylacji mechanicznej znajdujących się na poddaszu, wykonanie w poziomie podłogi pomieszczenia gospodarczego nr 3.2 (w którym znajdują się schody na poddasze) warstwy izolacji termicznej z wełny mineralnej grubości 10 cm pomiędzy legarami drewnianymi 5x10 cm wraz z podłogą z desek 32 mm, wykonanie ścianki osłonowej w klasie REI60, z płyt gipsowokartonowych 2xGKF, z wypełnieniem wełną mineralną 10 cm na dwóch ścianach ww. pomieszczenia, wykonanie w poziomie podłogi poddasza warstwy izolacji termicznej z wełny mineralnej grubości 20 cm, układanej na warstwie folii paroizolacyjnej PE 0,2 mm, wraz z konstrukcją z legarów drewnianych i podłogą z desek 32 mm wg schematów pokazanych na rysunkach nr Warunki ochrony przeciwpożarowej Charakterystyka ogólna obiektu. - budynek wolnostojący, funkcja: budynek oświaty - gimnazjum, 3 kondygnacje nadziemne z poddaszem użytkowym), jedna kondygnacja podziemna, 7.2. Odległość budynku od obiektów sąsiadujących. Odległość od położonych na sąsiednich działkach ścian budynków z otworami okiennymi jest większa niż 8 m Parametry pożarowe występujących substancji palnych. W budynku nie przewiduje się składowania materiałów pożarowo niebezpiecznych Przewidywana gęstość obciążenia ogniowego - nie ustala się (strefa ZL) Kategoria zagrożenia ludzi. Budynek użyteczności publicznej - zalicza się do kategorii ZLIII Ocena zagrożenia wybuchem. W projektowanym obiekcie nie przewiduje się występowania pomieszczeń i przestrzeni kwalifikowanych do zagrożonych wybuchem Podział obiektu na strefy pożarowe. Budynek znajduje się w jednej strefie pożarowej: strefa ZLIII. 5

6 7.8. Klasa odporności pożarowej budynku - zgodnie z ekspertyzą techniczną budynek powinien spełniać wymagania dla co najmniej klasy C odporności pożarowej : Klasa odporności pożarowej budynku "C" główna konstrukcja nośna Klasa odporności ogniowej elementów budynku konstrukcja dachu strop R 60 R 15 REI 60 Oznaczenia w tabeli: R - nośność ogniowa (w minutach), E - szczelność ogniowa (w minutach), I - izolacyjność ogniowa (w minutach) ściana zewnętrzna (o i) ściana przekrycie wewnętrzna dachu EI 15 RE Warunki ewakuacji W budynku nie występują w zakresie ewakuacji parametry dot. zagrożenia życia wg rozporządzenia MSWiA z dnia z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. Ewakuacja z części pomieszczeń II piętra poprzez wentylowane przedsionki oddzielonymi drzwiami. Oznakowanie znakami ewakuacji i ochrony przeciwpożarowej zgodnie z PN Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych. - nie dotyczy Dobór urządzeń przeciwpożarowych w obiekcie. - budynek należy wyposażyć w przeciwpożarowy wyłącznik prądu, - system czujek dymu i sygnalizacji alarmu (wg projektu branży elektrycznej), - oświetlenie ewakuacyjne - hydranty wewnętrzne 25 z wężem półsztywnym Wyposażenie w gaśnice. - Sprzęt gaśniczy: w strefie PM gaśnice GP4X dla wszystkich ustalonych grup pożarów (2kg na 100 m 2 ), Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru: hydranty zewnętrzne znajdujące się w pasie drogowym ulic Sobieskiego i Sienkiewicza Droga pożarowa: drogę pożarową stanowi pas drogowy ulic Sobieskiego i Sienkiewicza. Opracował: arch. Wojciech Pomierski 6

7 H A A ,0 m 2 44,2 m ,3 m ,1 m ,8 m2 POM. POMOC. POM. POMOC POM. POMOC. 19,5 m ,0 m 2 6,8 m2 20,1 m POM. GOSP. 22,4 m , GABINET 25,0 m 2 wykł. dywan ,3 m POMIESZCZENIE POMOCNICZE deski 14x B x KORYTARZ 40,0 m ,4 m2 + 6, S3a SCHODY 8,1 m 2 kamień + 8, HOL PRZESTRZEŃ NAD AULĄ , S3b SCHODY 6,9 m 2 kamień 12x POM. GOSP. 4,7 m ,7 m2 WC B ,3 m 2 C C H = p POMIESZCZENIE GOSPODARCZE ,3 m ,2 m2 POMIESZCZENIE GOSPODARCZE + 8,12 WC M. gres x x x H p= ,1 m ADRES DZIAŁKA NR 145/2, OBRĘB 16 mgr inż. arch. Wojciech Pomierski upr. nr 18/TO/93 DATA SKALA NR RYS. RZUT II PIĘTRA - inwentaryzacja IV :100 1

8 ,0 m 2 44,2 m KORYTARZ 40,0 m 2 + 6,24 x H p= POM. POMOC. 8,8 m ,5 m ,0 m ,1 m x x ,7 m2 WC 3.15 POM. GOSP. 22,4 m ,2 m2 WC M. gres 3.17 POM. POMOC. 6,8 m2 + 8, ,3 m 2 D2 poszerzenie otworu do szer. 100 cm 100 D3 3.3 GABINET 25,0 m 2 wykł. dywan. D3 H 3.13 POM. GOSP. 4,7 m 2 + 8,12 proj. wentylacja przedsionka 3.1 HOL 1081 (sprawdzić lokalizację wolnego kanału) 12 48,4 m PRZEDSIONEK D PRZEDSIONEK 30,1m 2 D1 23,6m rozbiórka świetlika/ rozbiórka świetlika/ rozbiórka świetlika/ 2 rozbiórka świetlika/ D4 D3 3.2 POMIESZCZENIE POMOCNICZE 24,3 m 2 deski D3 projektowane drzwi wydzielające przedsionek ściana z bloczków wapienno-piaskowych typu "SILKA" 12 cm projektowane drzwi wydzielające przedsionek ściana z bloczków wapienno-piaskowych typu "SILKA" 12 cm ,3 m 2 POMIESZCZENIE GOSPODARCZE D4 D4 proj. wentylacja przedsionka (sprawdzić lokalizację wolnego kanału) D ,3 m 2 D3 POMIESZCZENIE GOSPODARCZE D3 x H p= ,1 m ,1 m2 POM. POMOC x17 4 PRZESTRZEŃ NAD AULĄ + 8, x ,12 ŚCIANA REI60 Z PŁYT GKF NA KONSTR. STALOWEJ WYPEŁNIENIE WEŁNĄ MIN. 10 CM TERMOIZOLACJA PODŁOGI WEŁNA 10 CM + DESKI NA LEGARACH 5/10 CM TERMOIZOLACJA WG SCHEMATU NR 3 ADRES DZIAŁKA NR 145/2, OBRĘB 16 mgr inż. arch. Wojciech Pomierski upr. nr 18/TO/93 DATA SKALA NR RYS. RZUT II PIĘTRA IV :100 2

9 OZNACZENIE D1 D2 D3 D4 naświetle EI60 87 SCHEMAT SKALA 1: wymiar w świetle muru UWAGI So Ho ILOŚĆ SZT drzwi wewn. dwuskrzydłowe przeciwpożarowe z naświetlem EI60 aluminiowe RAL 7040 szkło bezpieczne skrzydło min. 90 cm L, 1P 1L, 1P drzwi wewn. dwuskrzydłowe drzwi wewnętrzne drzwi wewnętrzne przeciwpożarowe przeciwpożarowe przeciwpożarowe EI60 skrzydło min. 90 cm skrzydło min. 90 cm okleina drewniana okleina drewniana okleina drewniana ADRES DZIAŁKA NR 145/2, OBRĘB 16 mgr inż. arch. Wojciech Pomierski upr. nr 18/TO/93 DATA SKALA NR RYS. ZESTAWIENIE DRZWI IV :50 3

10 deski 32 mm legary drewniane 50x100 mm mocowane pomiędzy istniejącymi belkami stropowymi w rozstawie ok. 66 cm wełna mineralna 2x10 cm istn. warstwy stropu ~ deski 32 mm dwie warstwy legarów drewnianych 50x100 mm w układzie prostopadłym w rozstawie ok. 66 cm wełna mineralna 2x10 cm między legarami istniejący strop żelbetowy + 11, ,95 10 naświetle EI 60 drzwi aluminiowe EI 30 deski 32 mm legary drewniane 50x100 mm mocowane pomiędzy istniejącymi belkami stropowymi w rozstawie ok. 66 cm wełna mineralna 2x10 cm istn. warstwy stropu + 8,12 ADRES DZIAŁKA NR 145/2, OBRĘB 16 mgr inż. arch. Wojciech Pomierski upr. nr 18/TO/93 DATA SKALA NR RYS. PRZEKRÓJ PRZEZ STROP NAD II PIĘTREM - SCHEMAT IV :50 4

11 OZNACZENIA MONTAŻ PODKONSTRUKCJI DREWNIANEJ WYKONANEJ Z DWÓCH WARSTW LEGARÓW O PRZEKROJU 50 X 100 MM W UKŁADZIE PROSTOPADŁYM; MIĘDZY LEGARAMI WEŁNA MINERALNA: 2 X 10 CM ROZSTAW OSIOWY LEGARÓW CO OKOŁO 70 CM DOSTOSOWANY DO SZER. PŁYT WEŁNY MIN. OD GÓRY POSZYCIE Z DESEK 32 MM W ROZSTAWIE CO 5 MM TERMOIZOLACJA WG SCHEMATU NR 1 DEMONTAŻ ISTNIEJĄCEGO POSZYCIA Z DESEK ORAZ USUNIĘCIE ISTNIEJĄCYCH WARSTW POLEPY I ZANIECZYSZCZONEJ IZOLACJI MONTAŻ LEGARÓW 5 X 10 CM MIĘDZY BELKAMI STROPOWYMI WRAZ Z UŁOZENIEM 2 WARSTW WEŁNY MINERALNEJ 2 X 10 CM ROZSTAW OSIOWY LEGARÓW CO OKOŁO 70 CM DOSTOSOWANY DO SZER. PŁYT WEŁNY MIN. OD GÓRY POSZYCIE Z DESEK 32 MM W ROZSTAWIE CO 5 MM Z WYKORZYSTANIEM DESEK POCHODZĄCYCH Z ROZBIÓRKI TERMOIZOLACJA WG SCHEMATU NR DEMONTAŻ AŻUROWEGO POSZYCIA Z DESEK ORAZ USUNIĘCIE ISTNIEJĄCYCH WARSTW POLEPY I ZANIECZYSZCZONEJ IZOLACJI MONTAŻ LEGARÓW 5 X 10 CM MIĘDZY BELKAMI STROPOWYMI WRAZ Z UŁOZENIEM 2 WARSTW WEŁNY MINERALNEJ 2 X 10 CM ROZSTAW OSIOWY LEGARÓW CO OKOŁO 70 CM DOSTOSOWANY DO SZER. PŁYT WEŁNY MIN. OD GÓRY POSZYCIE Z DESEK 32 MM W ROZSTAWIE CO 5 MM Z WYKORZYSTANIEM DESEK POCHODZĄCYCH Z ROZBIÓRKI TERMOIZOLACJA WG SCHEMATU NR MONTAŻ PODKONSTRUKCJI DREWNIANEJ WYKONANEJ Z LEGARÓW O PRZEKROJU 50 X 100 MM OPARTYCH NA ISTNIEJĄCYCH DWUTEOWNIKACH STALOWYCH; MIĘDZY LEGARAMI WEŁNA MINERALNA: 10 CM ROZSTAW OSIOWY LEGARÓW CO OKOŁO 70 CM DOSTOSOWANY DO SZER. PŁYT WEŁNY MIN. OD GÓRY POSZYCIE Z DESEK 32 MM W ROZSTAWIE CO 5 MM TERMOIZOLACJA WG SCHEMATU NR 3 DEMONTAŻ AŻUROWEGO POSZYCIA Z DESEK ORAZ USUNIĘCIE ISTNIEJĄCYCH WARSTW POLEPY I ZANIECZYSZCZONEJ IZOLACJI MONTAŻ PODKONSTRUKCJI DREWNIANEJ WYKONANEJ Z LEGARÓW O PRZEKROJU 50 X 100 MM ROZSTAW LEGARÓW CO OKOŁO 60 CM DOSTOSOWANY DO SZER. PŁYT WEŁNY MIN. OD GÓRY POSZYCIE Z DESEK 32 MM W ROZSTAWIE CO 5 MM UWAGA: PO ZDJĘCIU DESEK NALEZY WEZWAĆ NADZÓR W CELU SPRAWDZENIA STANU ISTNIEJĄCEJ KONSTRUKCJI STROPU TERMOIZOLACJA WG SCHEMATU NR 2 + 9,92 URZĄDZENIA WENTYLACJI MECHANICZNEJ DO DEMONTAŻU + 12, , , ,10 rozbiórka świetlika/ projektowany + 11, , , ,95 8x ,12 rozbiórka świetlika/ projektowany + 10, x , , rozbiórka świetlika/ projektowany + 11, ,95 rozbiórka świetlika/ projektowany x18 3 6x , , ,53 MECHANIZM ZEGARA ADRES DZIAŁKA NR 145/2, OBRĘB 16 mgr inż. arch. Wojciech Pomierski upr. nr 18/TO/93 DATA SKALA NR RYS. RZUT PODDASZA IV :100 PROJEKT TERMOIZOLACJI 5

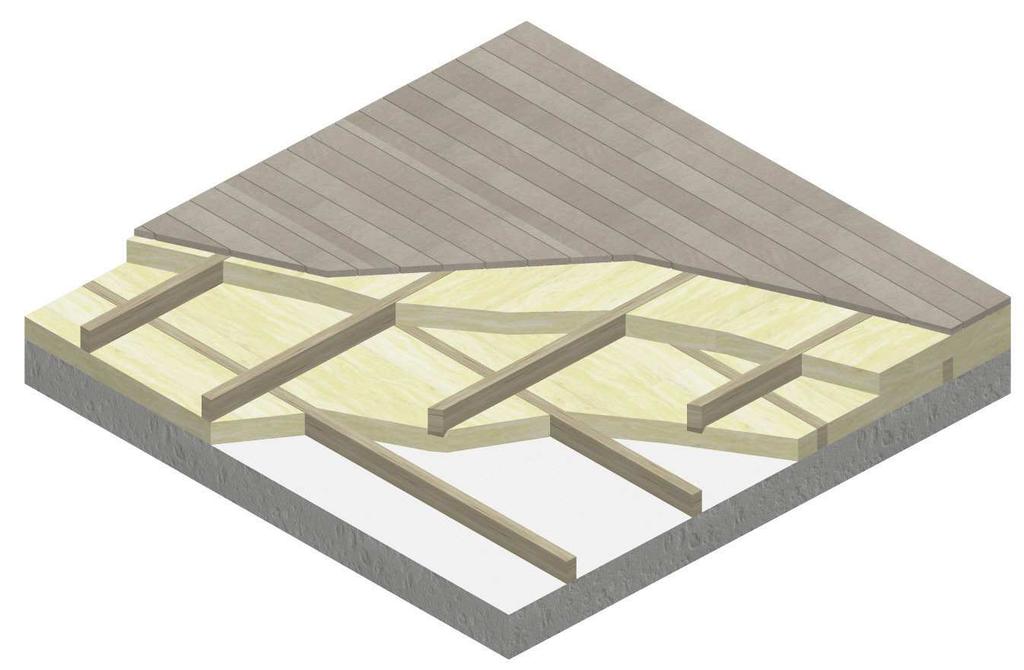

12 DESKI 32 mm, W ROZSTAWIE min. 5 mm WEŁNA MINERALNA GRUBOŚCI 10 cm LEGARY DREWNIANE 50x100 mm W ROZSTAWIE ~66 cm WEŁNA MINERALNA GRUBOŚCI 10 cm ISTNIEJĄCY STROP ŻELBETOWY LEGARY DREWNIANE 50x100 mm W ROZSTAWIE ~66 cm ADRES DZIAŁKA NR 145/2, OBRĘB 16 mgr inż. arch. Wojciech Pomierski upr. nr 18/TO/93 SCHEMAT NR 1 ROZWIĄZANIA TERMOIZOLACJI PODDASZA NIEUŻYTKOWEGO DATA IV 2016 SKALA - NR RYS. 6

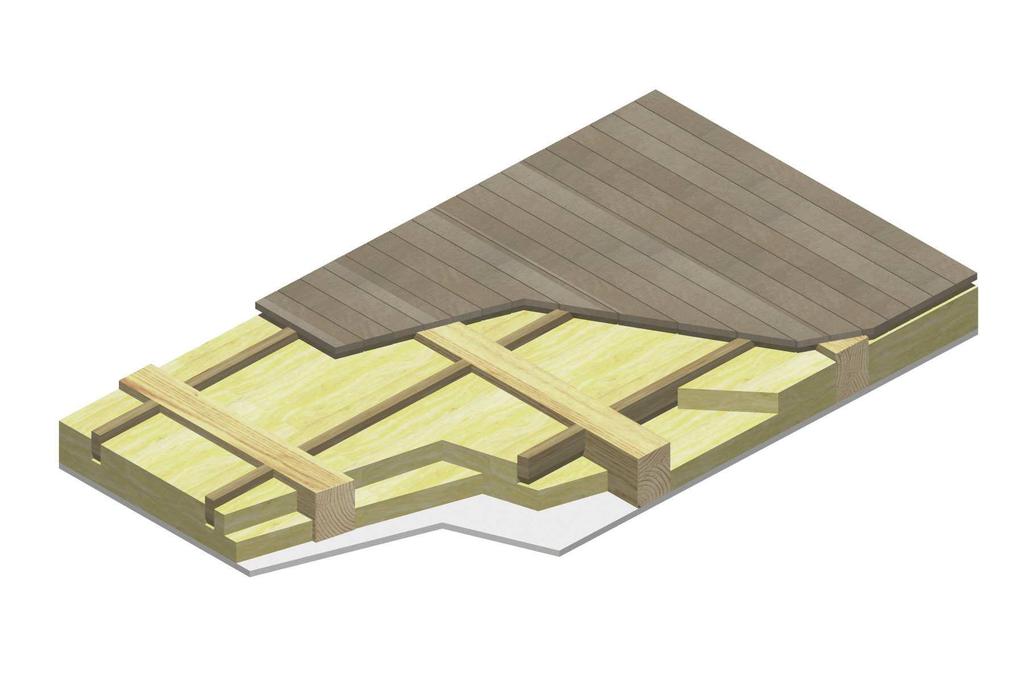

13 DESKI 32 mm, W ROZSTAWIE min. 5 mm LEGARY DREWNIANE 50x100 mm W ROZSTAWIE ~66 cm ISTNIEJĄCE BELKI STROPOWE WEŁNA MINERALNA GRUBOŚCI 10 cm WEŁNA MINERALNA GRUBOŚCI 10 cm ADRES DZIAŁKA NR 145/2, OBRĘB 16 mgr inż. arch. Wojciech Pomierski upr. nr 18/TO/93 SCHEMAT NR 2 ROZWIĄZANIA DATA SKALA TERMOIZOLACJI PODDASZA IV NIEUŻYTKOWEGO NR RYS. 7

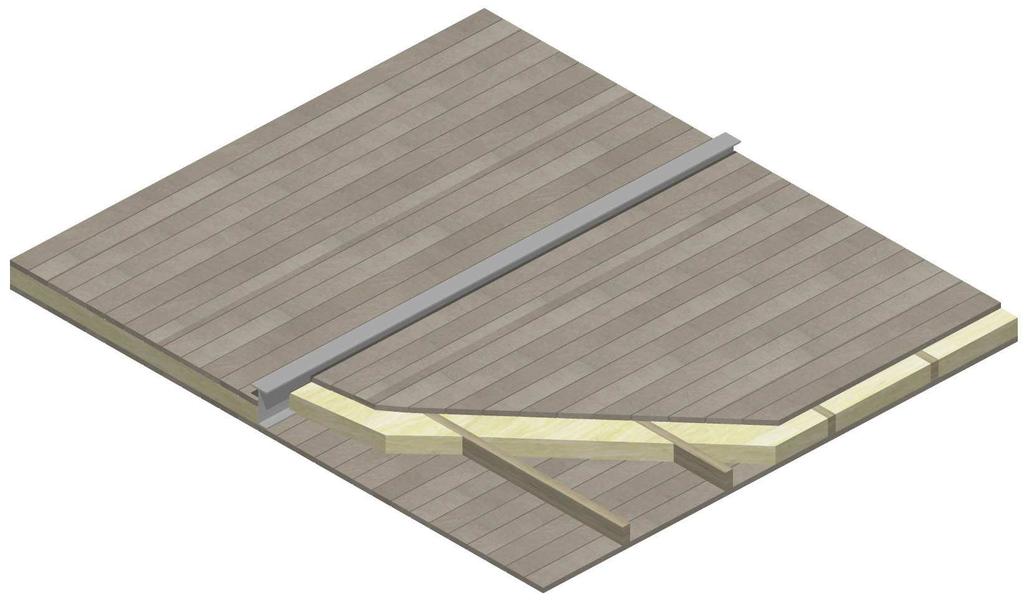

14 DESKI 32 mm, W ROZSTAWIE min. 5 mm ISTNIEJĄCY PROFIL 190 DESKI 32 mm, W ROZSTAWIE min. 5 mm ISTNIEJĄCE DESKOWANIE STROPU WEŁNA MINERALNA GRUBOŚCI 10 cm LEGARY DREWNIANE 50x100 mm W ROZSTAWIE ~66 cm ADRES DZIAŁKA NR 145/2, OBRĘB 16 mgr inż. arch. Wojciech Pomierski upr. nr 18/TO/93 SCHEMAT NR 3 ROZWIĄZANIA DATA SKALA TERMOIZOLACJI PODDASZA IV NIEUŻYTKOWEGO NR RYS. 8
