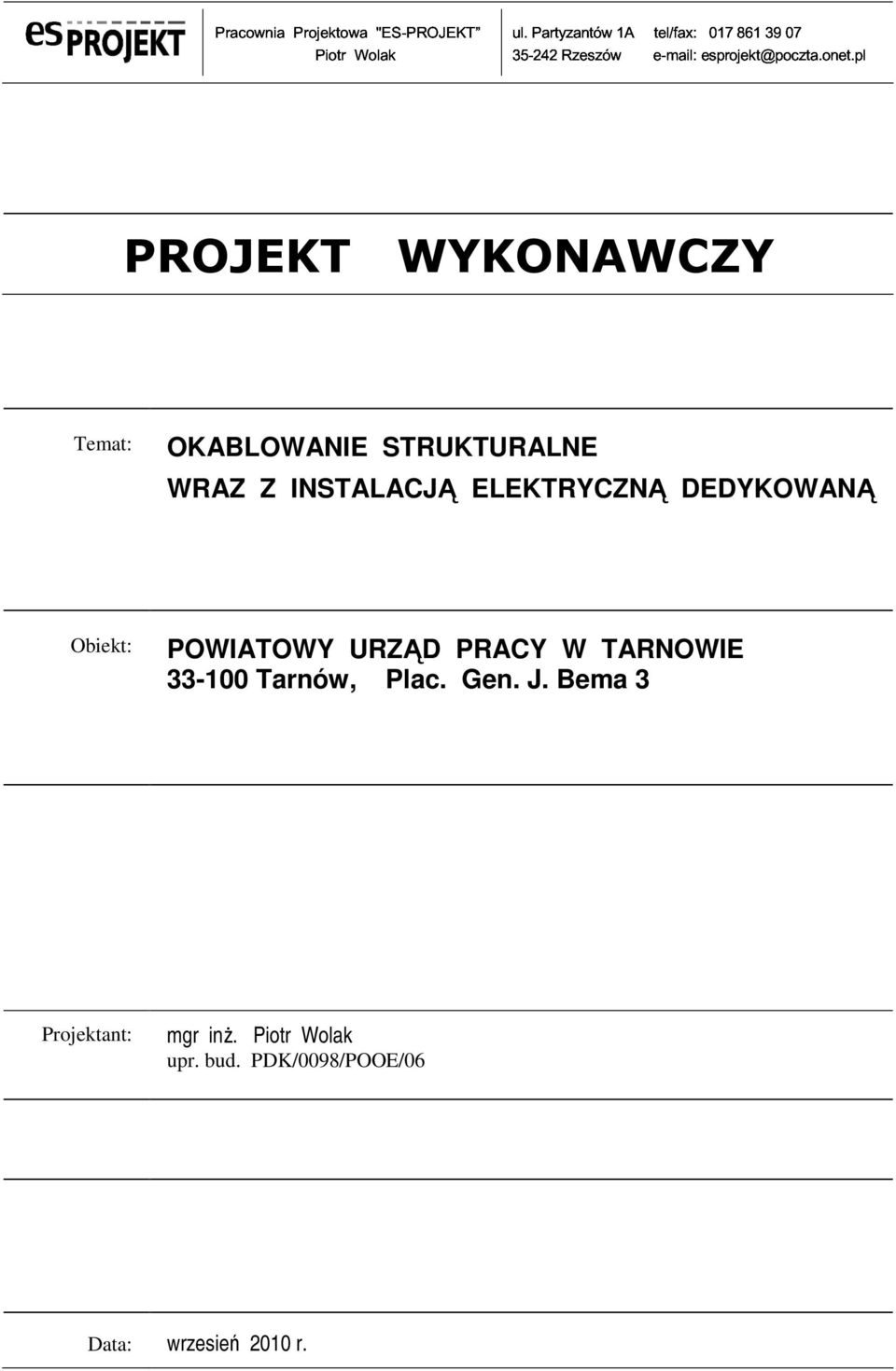

1 Pracownia Projektowa Piotr Wolak "ES-PROJEKT ul. Partyzantów Rzeszów 1A tel/fax: PROJEKT WYKONAWCZY Temat: OKABLOWANIE STRUKTURALNE WRAZ Z INSTALACJĄ ELEKTRYCZNĄ DEDYKOWANĄ Obiekt: POWIATOWY URZĄD PRACY W TARNOWIE Tarnów, Plac. Gen. J. Bema 3 Projektant: mgr inŝ. Piotr Wolak upr. bud. PDK/0098/POOE/06 Data: wrzesień 2010 r.

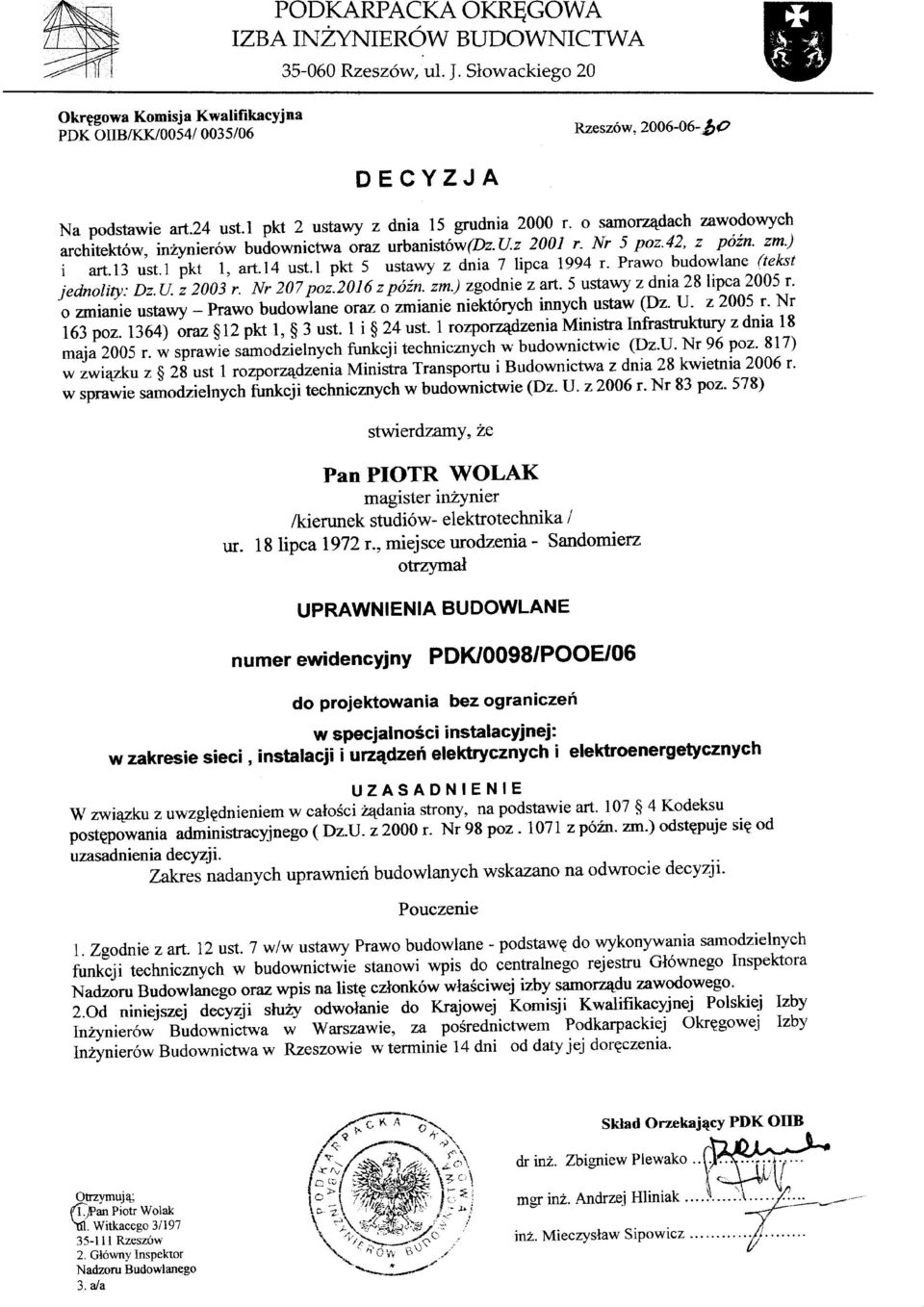

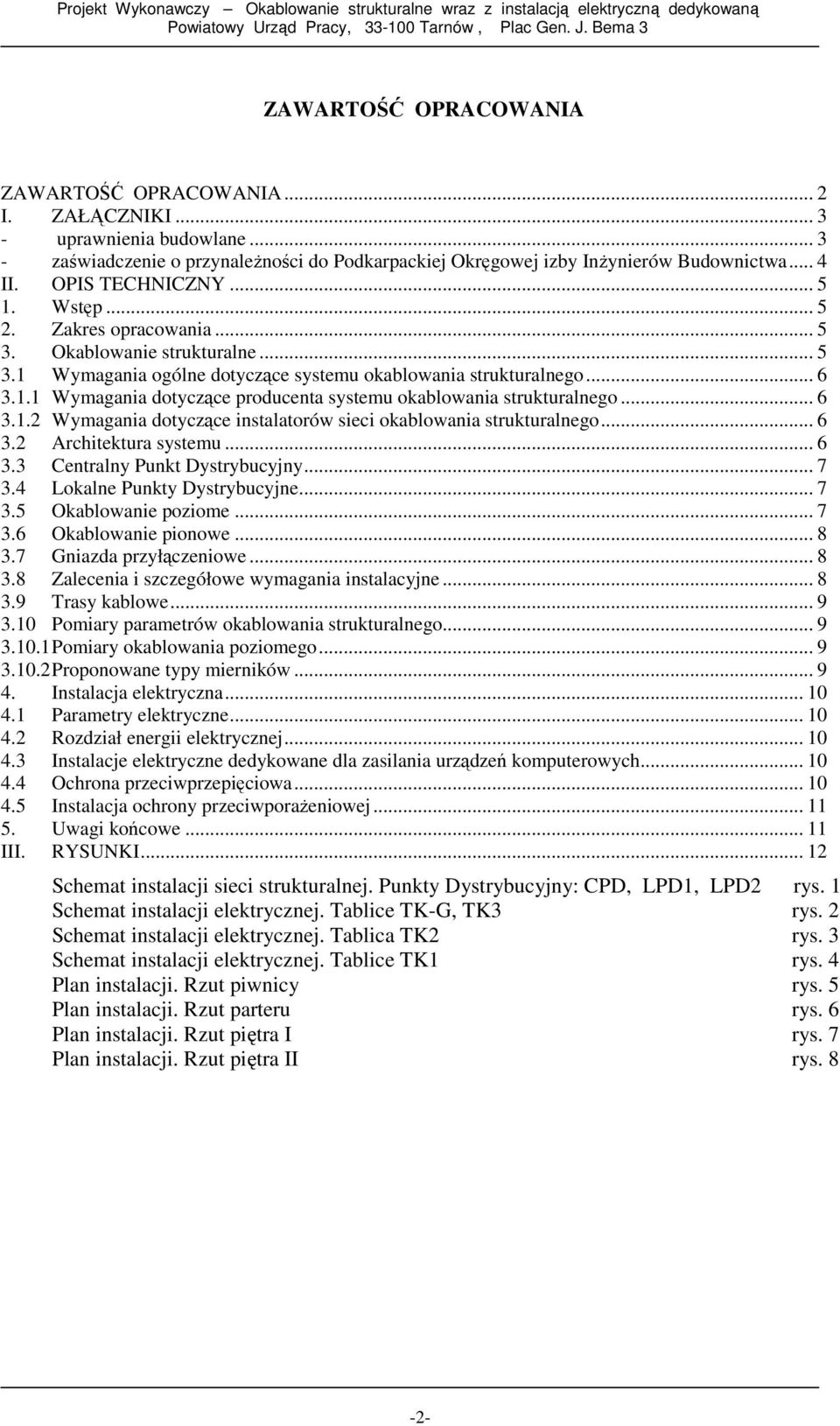

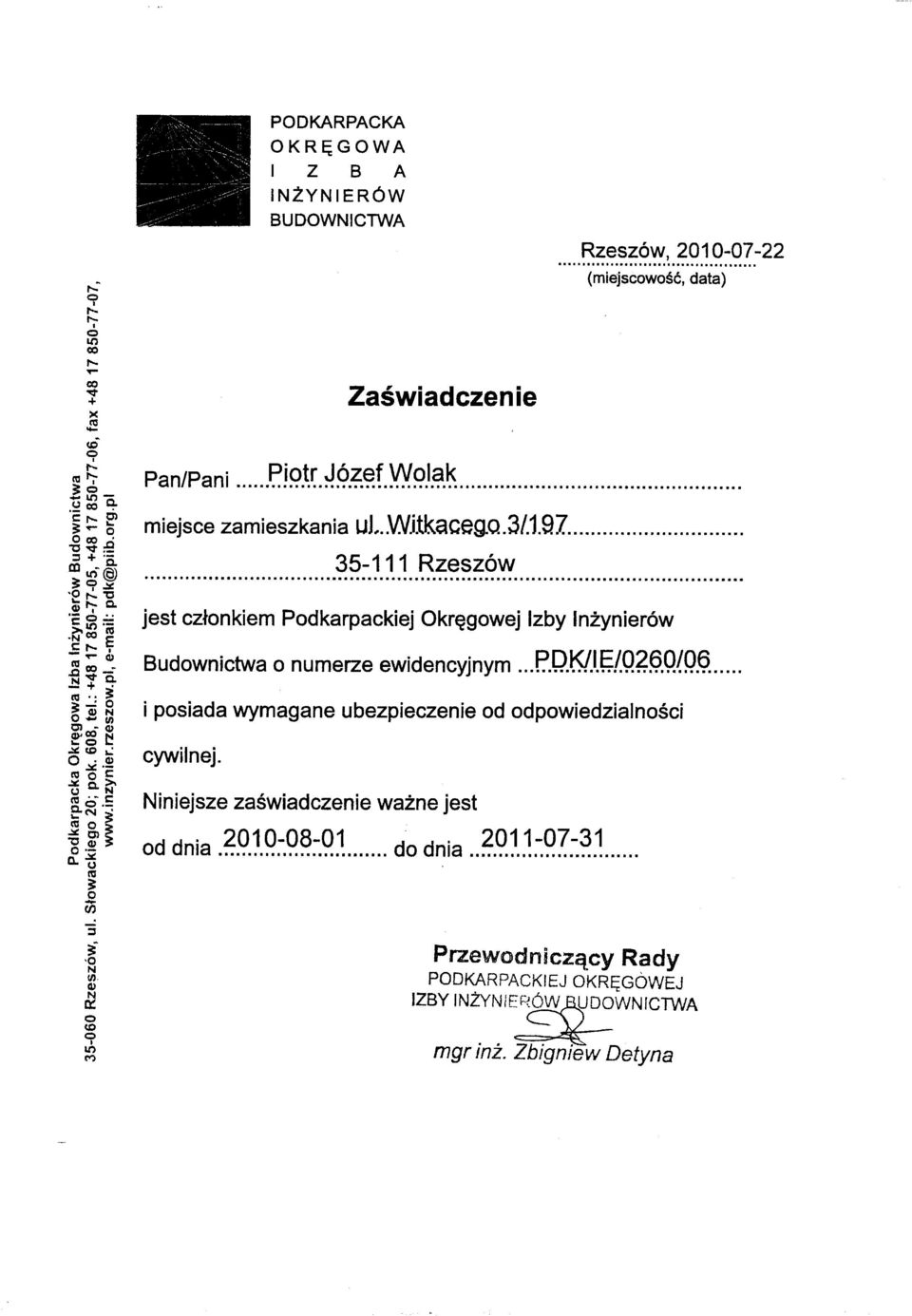

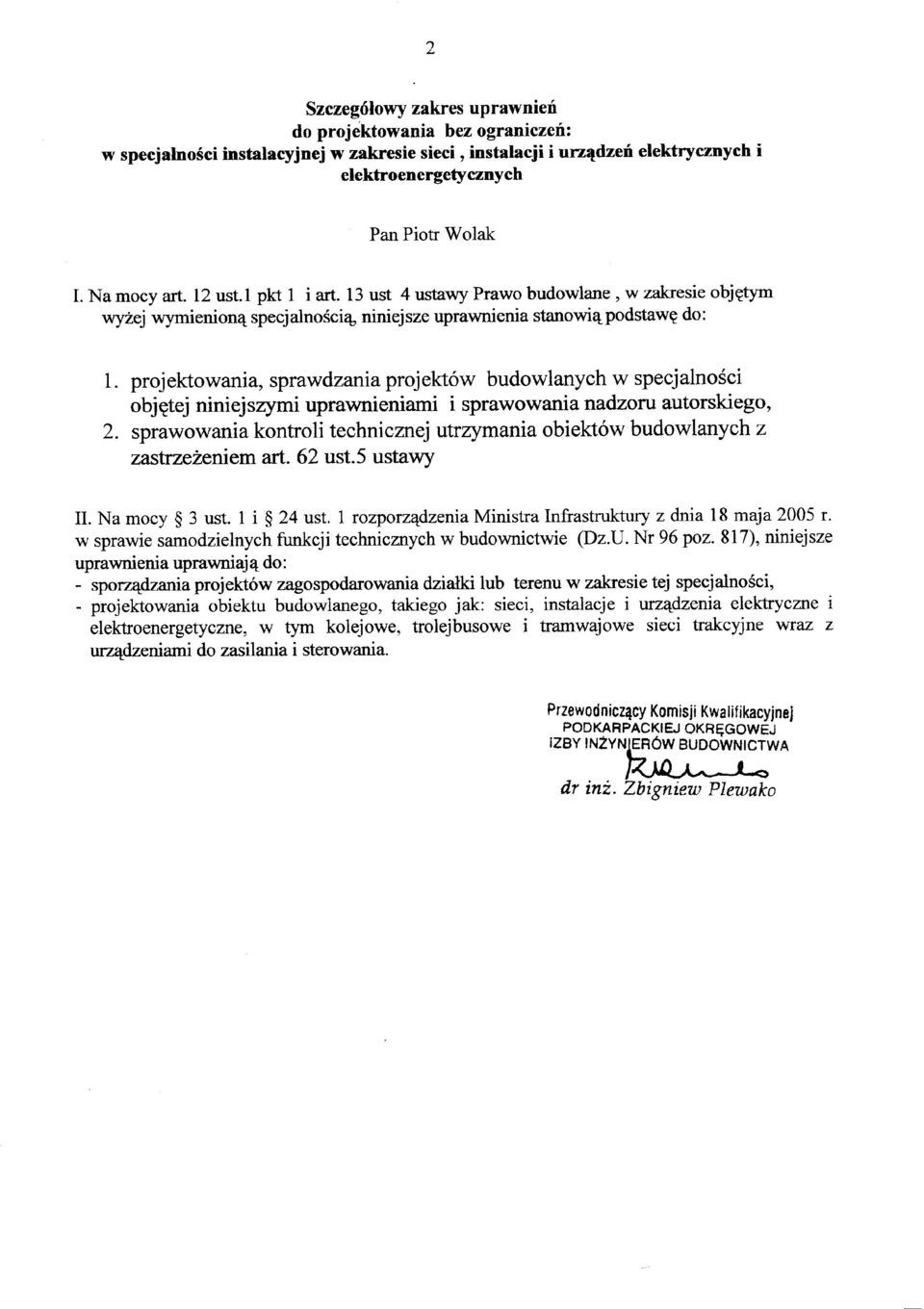

2 Projekt Wykonawczy Okablowanie strukturalne wraz z instalacją elektryczną dedykowaną Powiatowy Urząd Pracy, Tarnów, Plac Gen. J. Bema 3 ZAWARTOŚĆ OPRACOWANIA ZAWARTOŚĆ OPRACOWANIA... 2 I. ZAŁĄCZNIKI uprawnienia budowlane zaświadczenie o przynaleŝności do Podkarpackiej Okręgowej izby InŜynierów Budownictwa... 4 II. OPIS TECHNICZNY Wstęp Zakres opracowania Okablowanie strukturalne Wymagania ogólne dotyczące systemu okablowania strukturalnego Wymagania dotyczące producenta systemu okablowania strukturalnego Wymagania dotyczące instalatorów sieci okablowania strukturalnego Architektura systemu Centralny Punkt Dystrybucyjny Lokalne Punkty Dystrybucyjne Okablowanie poziome Okablowanie pionowe Gniazda przyłączeniowe Zalecenia i szczegółowe wymagania instalacyjne Trasy kablowe Pomiary parametrów okablowania strukturalnego Pomiary okablowania poziomego Proponowane typy mierników Instalacja elektryczna Parametry elektryczne Rozdział energii elektrycznej Instalacje elektryczne dedykowane dla zasilania urządzeń komputerowych Ochrona przeciwprzepięciowa Instalacja ochrony przeciwporaŝeniowej Uwagi końcowe III. RYSUNKI Schemat instalacji sieci strukturalnej. Punkty Dystrybucyjny: CPD, LPD1, LPD2 rys. 1 Schemat instalacji elektrycznej. Tablice TK-G, TK3 rys. 2 Schemat instalacji elektrycznej. Tablica TK2 rys. 3 Schemat instalacji elektrycznej. Tablice TK1 rys. 4 Plan instalacji. Rzut piwnicy rys. 5 Plan instalacji. Rzut parteru rys. 6 Plan instalacji. Rzut piętra I rys. 7 Plan instalacji. Rzut piętra II rys. 8-2-

3

4

5

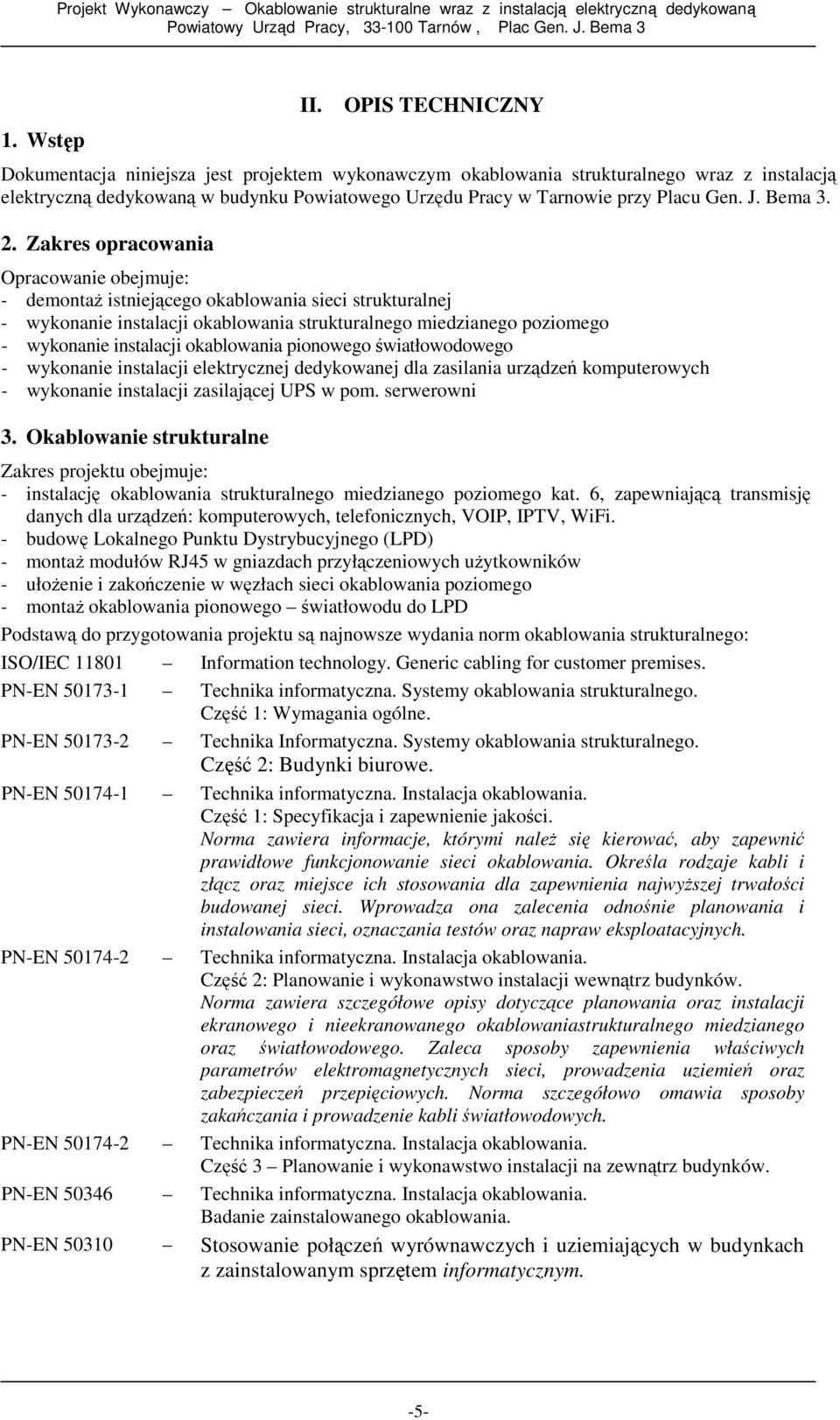

6 Projekt Wykonawczy Okablowanie strukturalne wraz z instalacją elektryczną dedykowaną Powiatowy Urząd Pracy, Tarnów, Plac Gen. J. Bema 3 1. Wstęp II. OPIS TECHNICZNY Dokumentacja niniejsza jest projektem wykonawczym okablowania strukturalnego wraz z instalacją elektryczną dedykowaną w budynku Powiatowego Urzędu Pracy w Tarnowie przy Placu Gen. J. Bema Zakres opracowania Opracowanie obejmuje: - demontaŝ istniejącego okablowania sieci strukturalnej - wykonanie instalacji okablowania strukturalnego miedzianego poziomego - wykonanie instalacji okablowania pionowego światłowodowego - wykonanie instalacji elektrycznej dedykowanej dla zasilania urządzeń komputerowych - wykonanie instalacji zasilającej UPS w pom. serwerowni 3. Okablowanie strukturalne Zakres projektu obejmuje: - instalację okablowania strukturalnego miedzianego poziomego kat. 6, zapewniającą transmisję danych dla urządzeń: komputerowych, telefonicznych, VOIP, IPTV, WiFi. - budowę Lokalnego Punktu Dystrybucyjnego (LPD) - montaŝ modułów RJ45 w gniazdach przyłączeniowych uŝytkowników - ułoŝenie i zakończenie w węzłach sieci okablowania poziomego - montaŝ okablowania pionowego światłowodu do LPD Podstawą do przygotowania projektu są najnowsze wydania norm okablowania strukturalnego: ISO/IEC Information technology. Generic cabling for customer premises. PN-EN Technika informatyczna. Systemy okablowania strukturalnego. Część 1: Wymagania ogólne. PN-EN Technika Informatyczna. Systemy okablowania strukturalnego. Część 2: Budynki biurowe. PN-EN Technika informatyczna. Instalacja okablowania. Część 1: Specyfikacja i zapewnienie jakości. Norma zawiera informacje, którymi naleŝ się kierować, aby zapewnić prawidłowe funkcjonowanie sieci okablowania. Określa rodzaje kabli i złącz oraz miejsce ich stosowania dla zapewnienia najwyŝszej trwałości budowanej sieci. Wprowadza ona zalecenia odnośnie planowania i instalowania sieci, oznaczania testów oraz napraw eksploatacyjnych. PN-EN Technika informatyczna. Instalacja okablowania. Część 2: Planowanie i wykonawstwo instalacji wewnątrz budynków. Norma zawiera szczegółowe opisy dotyczące planowania oraz instalacji ekranowego i nieekranowanego okablowaniastrukturalnego miedzianego oraz światłowodowego. Zaleca sposoby zapewnienia właściwych parametrów elektromagnetycznych sieci, prowadzenia uziemień oraz zabezpieczeń przepięciowych. Norma szczegółowo omawia sposoby zakańczania i prowadzenie kabli światłowodowych. PN-EN Technika informatyczna. Instalacja okablowania. Część 3 Planowanie i wykonawstwo instalacji na zewnątrz budynków. PN-EN Technika informatyczna. Instalacja okablowania. Badanie zainstalowanego okablowania. PN-EN Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym. -5-

7 Projekt Wykonawczy Okablowanie strukturalne wraz z instalacją elektryczną dedykowaną Powiatowy Urząd Pracy, Tarnów, Plac Gen. J. Bema Wymagania ogólne dotyczące systemu okablowania strukturalnego System okablowania strukturalnego ma zapewnić warstwę fizyczną dla przesyłu wszystkich aplikacji zaprojektowanych dla okablowania klasy E (kategorii 6) według standardów norm PN-EN 50173, ISO/IEC 11801, ANSL/TIA/EIA 568-B.2. Dla zapewnienia elastyczności, system musi umoŝliwiać swobodną rozbudowę, oraz rekonfigurację. Wszystkie komponenty systemu okablowania muszą spełniać wymagania co najmniej kategorii 6 w celu uzyskania odpowiednio duŝych marginesów bezpieczeństwa parametrów transmisyjnych. Wszystkie elementy toru transmisyjnego (miedzianego i światłowodowego) muszą pochodzić od jednego producenta, który udzieli minimum 20-letnią systemową gwarancję niezawodności Wymagania dotyczące producenta systemu okablowania strukturalnego Okablowanie strukturalne instalowane w obiekcie musi posiadać certyfikaty, wydane przez niezaleŝne laboratorium badawcze Delta, potwierdzające zgodność z wymienionymi normami okablowania strukturalnego, w zakresie pojedynczych komponentów, łącza Permanent Link oraz testu de-embedded". Producent okablowania strukturalnego musi spełniać wymagania międzynarodowej normy odnośnie standardów jakości ISO 9001 i posiadać certyfikat, w zakresie produkcji, projektowania i serwisowania swojego systemu. Na zainstalowany przez certyfikowanego instalatora, system okablowania strukturalnego zostanie wydany certyfikat 20-letniej gwarancji niezawodności. W przypadku udzielenia gwarancji przez wykonawcę instalacji, producent okablowania jest zobligowany do wydania certyfikatu zapewniającego reasekurację gwarancji udzielonej przez wykonawcę. Reasekuracja obejmuje okres, na jaki wykonawca udzielił gwarancji Wymagania dotyczące instalatorów sieci okablowania strukturalnego Instalacja okablowania strukturalnego musi zostać wykonywana przez instalatora posiadającego waŝne uprawnienia i certyfikat wydany przez producenta okablowania przyjętego w tym projekcie. Certyfikat instalatora, który posiada wykonawca instalacji musi być dokumentem terminowym wydawanym na okres jednego roku. Po tym czasie instalator musi go przedłuŝyć na kolejny rok, uczestnicząc w szkoleniu realizowanym przez producenta lub dystrybutora okablowania. Wykonawca autoryzujący system okablowania strukturalnego musi posiadać uprawnienia do objęcia zainstalowanego systemu co najmniej 20-letnią systemową gwarancją niezawodności, udzielaną przez producenta okablowania. 3.2 Architektura systemu Instalacja sieci okablowania strukturalnego w budynku obejmuje Centralny Punkt Dystrybucyjny w pomieszczeniu serwerowni, Lokalne Punkty Dystrybucyjne na parterze i I piętrze budynku, okablowanie poziome miedziane, zespolone punkty logiczno-zasilające gniazda przyłączeniowe uŝytkowników oraz okablowanie pionowe światłowody łączące CPD z LPD. Centralny Punkt Dystrybucyjny CPD został umiejscowiony na II piętrze, w pomieszczeniu serwerowni CPD tworzy szafa dystrybucyjna 19 wraz z wyposaŝeniem. Lokalne Punkty Dystrybucyjne projektowane są w pomieszczeniach biurowych na I piętrze oraz parterze, jako wiszące naścienne szafki 19 wyposaŝona w panele światłowodowe, osprzęt dystrybucji okablowania (patchpanele, półki i wieszaki kabli), osprzęt aktywny (switche, przełączniki) oraz listwy zasilające Okablowanie poziome projektowane jest w oparciu o kabel miedziany, U/UTP kat.6 500MHz o średnicy Ŝyły 23AWG. Okablowanie pionowe naleŝy wykonać kablem światłowodowym jednodomowym, 12-to włóknowym. Środowisko, w którym będzie instalowany osprzęt kablowy jest środowiskiem biurowym i zostało ono sklasyfikowane jako M1I1C1E1 (łagodne) wg specyfikacji środowiska instalacji okablowania (MICE) - zgodnie z PN-EN :

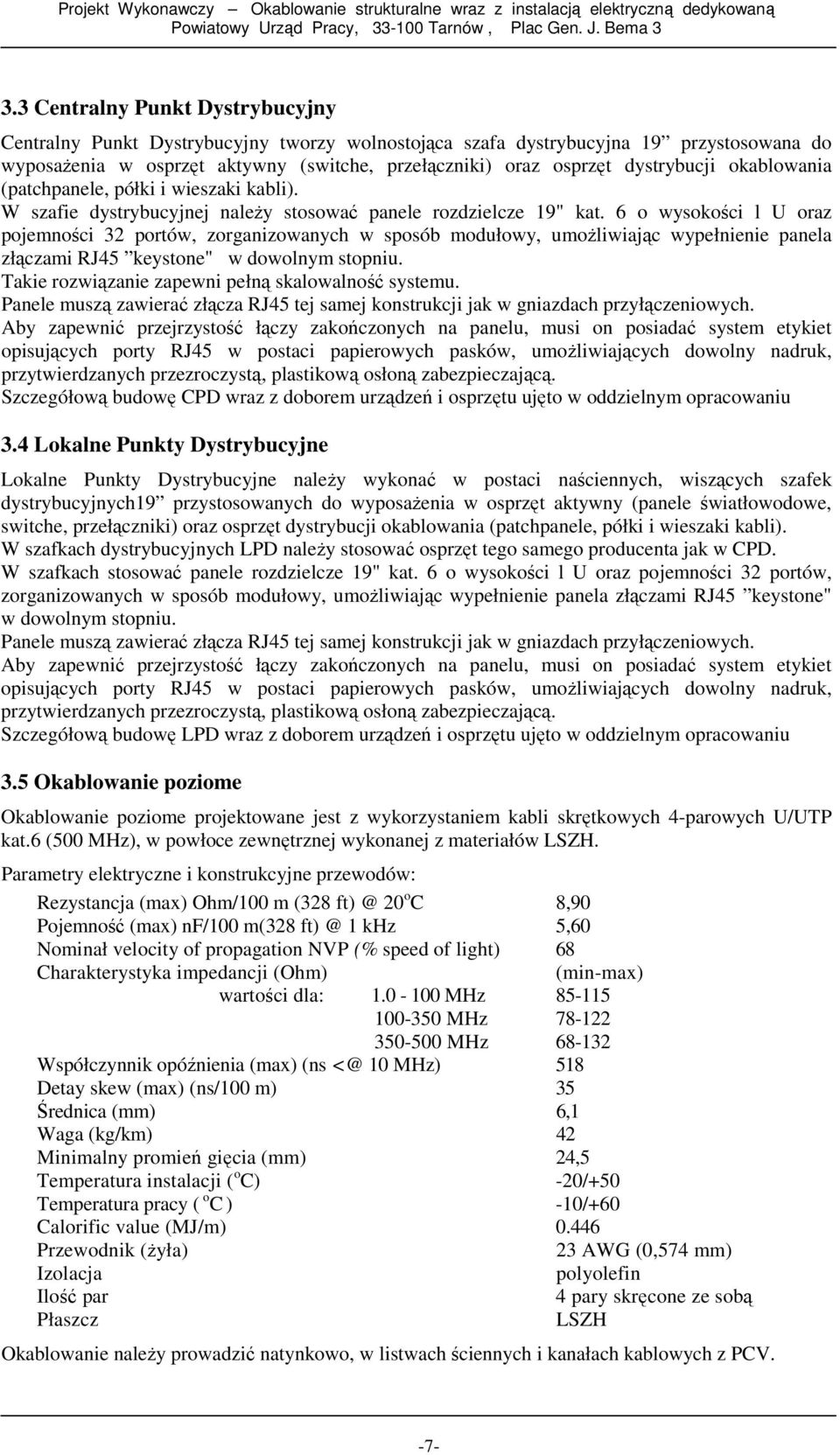

8 Projekt Wykonawczy Okablowanie strukturalne wraz z instalacją elektryczną dedykowaną Powiatowy Urząd Pracy, Tarnów, Plac Gen. J. Bema Centralny Punkt Dystrybucyjny Centralny Punkt Dystrybucyjny tworzy wolnostojąca szafa dystrybucyjna 19 przystosowana do wyposaŝenia w osprzęt aktywny (switche, przełączniki) oraz osprzęt dystrybucji okablowania (patchpanele, półki i wieszaki kabli). W szafie dystrybucyjnej naleŝy stosować panele rozdzielcze 19" kat. 6 o wysokości l U oraz pojemności 32 portów, zorganizowanych w sposób modułowy, umoŝliwiając wypełnienie panela złączami RJ45 keystone" w dowolnym stopniu. Takie rozwiązanie zapewni pełną skalowalność systemu. Panele muszą zawierać złącza RJ45 tej samej konstrukcji jak w gniazdach przyłączeniowych. Aby zapewnić przejrzystość łączy zakończonych na panelu, musi on posiadać system etykiet opisujących porty RJ45 w postaci papierowych pasków, umoŝliwiających dowolny nadruk, przytwierdzanych przezroczystą, plastikową osłoną zabezpieczającą. Szczegółową budowę CPD wraz z doborem urządzeń i osprzętu ujęto w oddzielnym opracowaniu 3.4 Lokalne Punkty Dystrybucyjne Lokalne Punkty Dystrybucyjne naleŝy wykonać w postaci naściennych, wiszących szafek dystrybucyjnych19 przystosowanych do wyposaŝenia w osprzęt aktywny (panele światłowodowe, switche, przełączniki) oraz osprzęt dystrybucji okablowania (patchpanele, półki i wieszaki kabli). W szafkach dystrybucyjnych LPD naleŝy stosować osprzęt tego samego producenta jak w CPD. W szafkach stosować panele rozdzielcze 19" kat. 6 o wysokości l U oraz pojemności 32 portów, zorganizowanych w sposób modułowy, umoŝliwiając wypełnienie panela złączami RJ45 keystone" w dowolnym stopniu. Panele muszą zawierać złącza RJ45 tej samej konstrukcji jak w gniazdach przyłączeniowych. Aby zapewnić przejrzystość łączy zakończonych na panelu, musi on posiadać system etykiet opisujących porty RJ45 w postaci papierowych pasków, umoŝliwiających dowolny nadruk, przytwierdzanych przezroczystą, plastikową osłoną zabezpieczającą. Szczegółową budowę LPD wraz z doborem urządzeń i osprzętu ujęto w oddzielnym opracowaniu 3.5 Okablowanie poziome Okablowanie poziome projektowane jest z wykorzystaniem kabli skrętkowych 4-parowych U/UTP kat.6 (500 MHz), w powłoce zewnętrznej wykonanej z materiałów LSZH. Parametry elektryczne i konstrukcyjne przewodów: Rezystancja (max) Ohm/100 m ( o C 8,90 Pojemność (max) nf/100 m(328 1 khz 5,60 Nominał velocity of propagation NVP (% speed of light) 68 Charakterystyka impedancji (Ohm) (min-max) wartości dla: MHz MHz MHz Współczynnik opóźnienia (max) (ns <@ 10 MHz) 518 Detay skew (max) (ns/100 m) 35 Średnica (mm) 6,1 Waga (kg/km) 42 Minimalny promień gięcia (mm) 24,5 Temperatura instalacji ( o C) -20/+50 Temperatura pracy ( o C ) -10/+60 Calorific value (MJ/m) Przewodnik (Ŝyła) 23 AWG (0,574 mm) Izolacja polyolefin Ilość par 4 pary skręcone ze sobą Płaszcz LSZH Okablowanie naleŝy prowadzić natynkowo, w listwach ściennych i kanałach kablowych z PCV. -7-

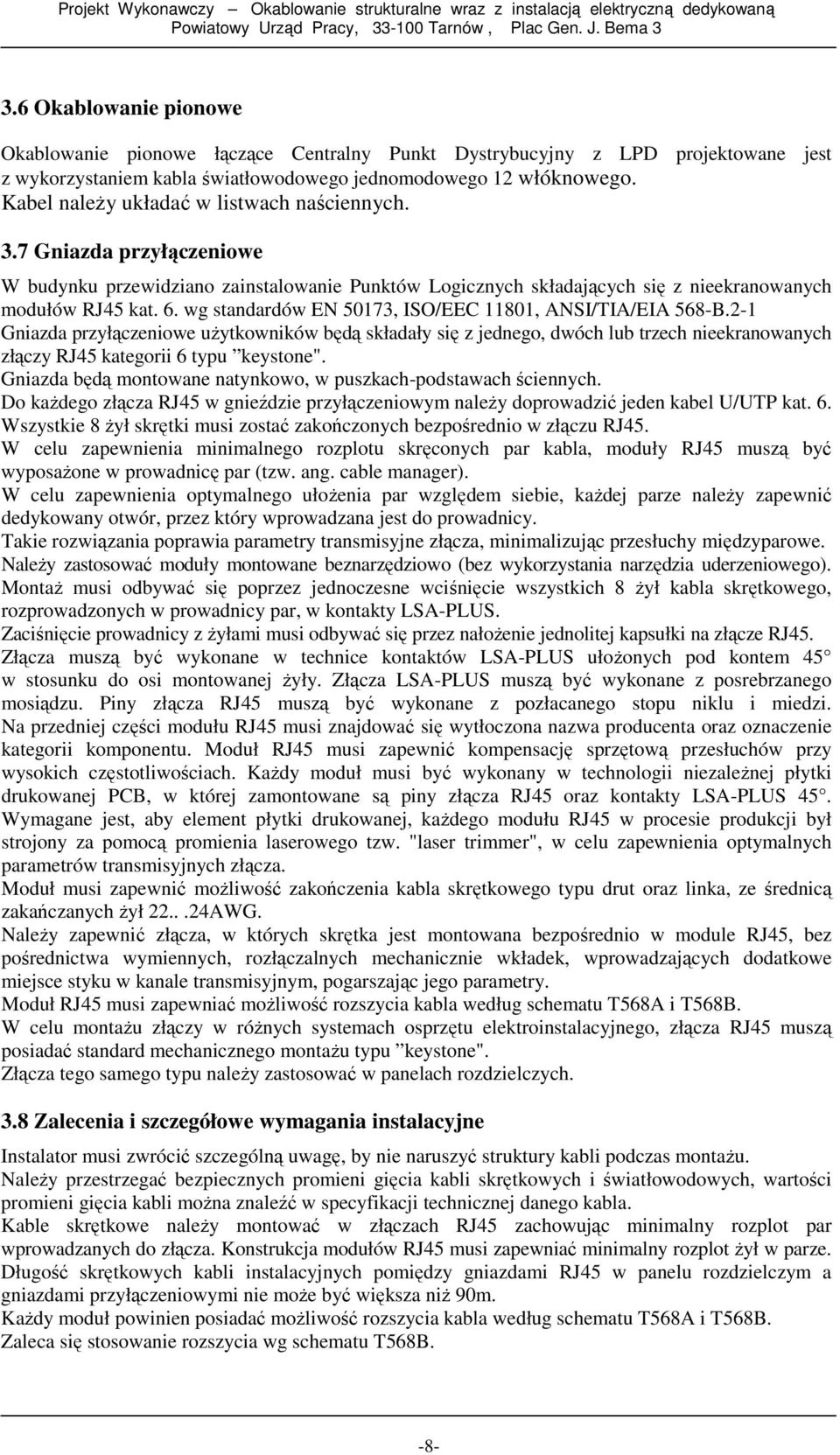

9 Projekt Wykonawczy Okablowanie strukturalne wraz z instalacją elektryczną dedykowaną Powiatowy Urząd Pracy, Tarnów, Plac Gen. J. Bema Okablowanie pionowe Okablowanie pionowe łączące Centralny Punkt Dystrybucyjny z LPD projektowane jest z wykorzystaniem kabla światłowodowego jednomodowego 12 włóknowego. Kabel naleŝy układać w listwach naściennych. 3.7 Gniazda przyłączeniowe W budynku przewidziano zainstalowanie Punktów Logicznych składających się z nieekranowanych modułów RJ45 kat. 6. wg standardów EN 50173, ISO/EEC 11801, ANSI/TIA/EIA 568-B.2-1 Gniazda przyłączeniowe uŝytkowników będą składały się z jednego, dwóch lub trzech nieekranowanych złączy RJ45 kategorii 6 typu keystone". Gniazda będą montowane natynkowo, w puszkach-podstawach ściennych. Do kaŝdego złącza RJ45 w gnieździe przyłączeniowym naleŝy doprowadzić jeden kabel U/UTP kat. 6. Wszystkie 8 Ŝył skrętki musi zostać zakończonych bezpośrednio w złączu RJ45. W celu zapewnienia minimalnego rozplotu skręconych par kabla, moduły RJ45 muszą być wyposaŝone w prowadnicę par (tzw. ang. cable manager). W celu zapewnienia optymalnego ułoŝenia par względem siebie, kaŝdej parze naleŝy zapewnić dedykowany otwór, przez który wprowadzana jest do prowadnicy. Takie rozwiązania poprawia parametry transmisyjne złącza, minimalizując przesłuchy międzyparowe. NaleŜy zastosować moduły montowane beznarzędziowo (bez wykorzystania narzędzia uderzeniowego). MontaŜ musi odbywać się poprzez jednoczesne wciśnięcie wszystkich 8 Ŝył kabla skrętkowego, rozprowadzonych w prowadnicy par, w kontakty LSA-PLUS. Zaciśnięcie prowadnicy z Ŝyłami musi odbywać się przez nałoŝenie jednolitej kapsułki na złącze RJ45. Złącza muszą być wykonane w technice kontaktów LSA-PLUS ułoŝonych pod kontem 45 w stosunku do osi montowanej Ŝyły. Złącza LSA-PLUS muszą być wykonane z posrebrzanego mosiądzu. Piny złącza RJ45 muszą być wykonane z pozłacanego stopu niklu i miedzi. Na przedniej części modułu RJ45 musi znajdować się wytłoczona nazwa producenta oraz oznaczenie kategorii komponentu. Moduł RJ45 musi zapewnić kompensację sprzętową przesłuchów przy wysokich częstotliwościach. KaŜdy moduł musi być wykonany w technologii niezaleŝnej płytki drukowanej PCB, w której zamontowane są piny złącza RJ45 oraz kontakty LSA-PLUS 45. Wymagane jest, aby element płytki drukowanej, kaŝdego modułu RJ45 w procesie produkcji był strojony za pomocą promienia laserowego tzw. "laser trimmer", w celu zapewnienia optymalnych parametrów transmisyjnych złącza. Moduł musi zapewnić moŝliwość zakończenia kabla skrętkowego typu drut oraz linka, ze średnicą zakańczanych Ŝył AWG. NaleŜy zapewnić złącza, w których skrętka jest montowana bezpośrednio w module RJ45, bez pośrednictwa wymiennych, rozłączalnych mechanicznie wkładek, wprowadzających dodatkowe miejsce styku w kanale transmisyjnym, pogarszając jego parametry. Moduł RJ45 musi zapewniać moŝliwość rozszycia kabla według schematu T568A i T568B. W celu montaŝu złączy w róŝnych systemach osprzętu elektroinstalacyjnego, złącza RJ45 muszą posiadać standard mechanicznego montaŝu typu keystone". Złącza tego samego typu naleŝy zastosować w panelach rozdzielczych. 3.8 Zalecenia i szczegółowe wymagania instalacyjne Instalator musi zwrócić szczególną uwagę, by nie naruszyć struktury kabli podczas montaŝu. NaleŜy przestrzegać bezpiecznych promieni gięcia kabli skrętkowych i światłowodowych, wartości promieni gięcia kabli moŝna znaleźć w specyfikacji technicznej danego kabla. Kable skrętkowe naleŝy montować w złączach RJ45 zachowując minimalny rozplot par wprowadzanych do złącza. Konstrukcja modułów RJ45 musi zapewniać minimalny rozplot Ŝył w parze. Długość skrętkowych kabli instalacyjnych pomiędzy gniazdami RJ45 w panelu rozdzielczym a gniazdami przyłączeniowymi nie moŝe być większa niŝ 90m. KaŜdy moduł powinien posiadać moŝliwość rozszycia kabla według schematu T568A i T568B. Zaleca się stosowanie rozszycia wg schematu T568B. -8-

10 Projekt Wykonawczy Okablowanie strukturalne wraz z instalacją elektryczną dedykowaną Powiatowy Urząd Pracy, Tarnów, Plac Gen. J. Bema 3 Zastosowane w gniazdach przyłączeniowych moduły RJ45 muszą umoŝliwiać bezproblemowy montaŝ w najpopularniejszych oprawach gniazd przyłączeniowych zgodnych ze stosowanym w obiektach systemem gniazd elektroinstalacyjnych. W związku z powyŝszym naleŝy zastosować osprzęt instalacyjny wykorzystujący moduły RJ45 keystone" 3.9 Trasy kablowe Kable naleŝy prowadzić w dedykowanych do tego celu trasach kablowych. Okablowanie sieci komputerowej układać w listwach naściennych i kanałach kablowych z PCV. Stosować listwy / kanały 2-komorowe w jednej z komór prowadzić przewody sieci komputerowej, w drugiej przewody zasilające. Trasę prowadzenia instalacji pokazano na rzutach poszczególnych kondygnacji budynku Pomiary parametrów okablowania strukturalnego Po wykonaniu instalacji okablowania strukturalnego wykonawca musi przeprowadzić odpowiednie testy i pomiary poświadczające, Ŝe okablowanie poziome spełnia standardy kategorii 6 (Klasy E) zgodnie z wymogami zawartymi w normach i ewentualne inne wymagania konieczne do wystawienia certyfikatu gwarancyjnego przez producenta okablowania. NaleŜy sprawdzić zgodność struktury okablowania z wymaganiami norm w tym zakresie. Łącznie z pomiarami naleŝy dostarczyć certyfikat potwierdzający waŝną kalibrację przyrządu pomiarowego Pomiary okablowania poziomego Minimalny zakres obowiązkowych testów obejmuje pomiary: - łączy stałych (Permanent Link) w odniesieniu do wartości granicznych parametrów klasy E wg normy EN lub 1SO/IEC poprawności i ciągłości wykonanych połączeń - strat odbiciowych RL - tłumienności wtrąceniowej - zmniejszenie przesłuchu zbliŝnego NEXT pomiędzy dwiema parami - sumarycznnego zmniejszenie przesłuchu zbliŝnego (PSNEXT) - współczynnika tłumienia w odniesieniu do zmniejszenia przesłuchu pomiędzy dwiema parami (ACR) - sumarycznego współczynnika tłumienia w odniesieniu do zmniejszenia przesłuchu (PSACR) - zmniejszenia przesłuchu zdalnego skorygowane w odniesieniu do długości linii transmisyjnej (ELFEXT) pomiędzy dwiema parami - sumarycznego zmniejszenie przesłuchu zdalnego skorygowane w odniesieniu do długości linii transmisyjnej (PSELFEXT) - rezystancji pętli stałoprądowej - opóźnienie propagacji - róŝnicy opóźnień propagacji Proponowane typy mierników Do wykonania pomiarów naleŝy stosować mierniki zalegalizowane, umoŝliwiające pomiary wszystkich parametrów przewidzianych jako minimalny zakres. Muszą to być mierniki o dokładności min. Level III takie, jak: - DTX-1800, DTX-1200, DTX-LT (Level IV) firmy Fluke Networks wraz z adapterami testowymi Permanent Link i końcówkami pomiarowymi - PLA002 lub PM06 OMNIScanner (2) firmy Fluke Networks wraz z adapterami testowymi Permanent Link i końcówkami pomiarowymi - PM06 Lantek 6 lub 7 firmy Ideal Industries - DSP 4X00 firmy Fluke Networks wraz z adapterami testowymi Permanent Link i końcówkami pomiarowymi PM06-9-

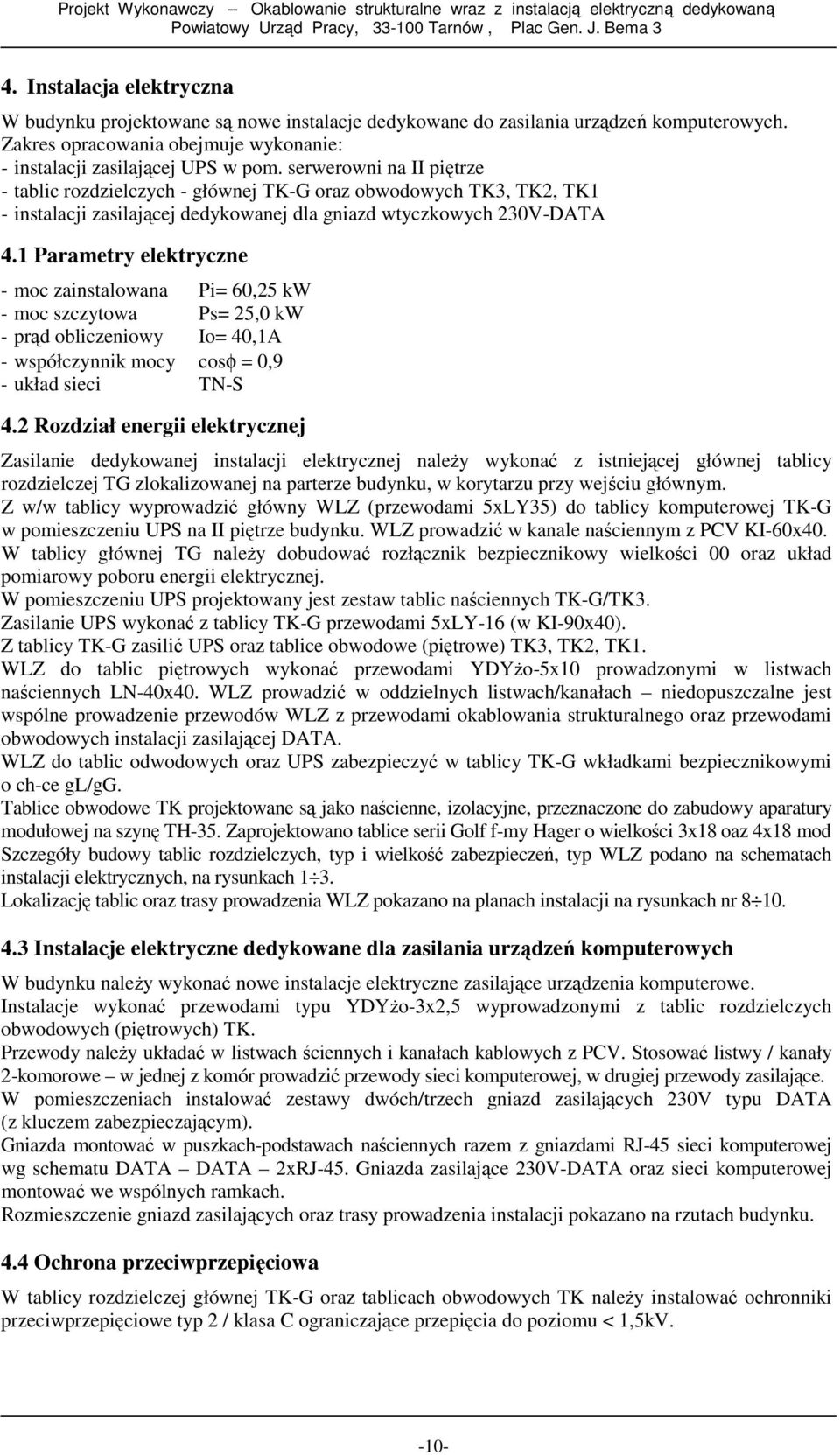

11 Projekt Wykonawczy Okablowanie strukturalne wraz z instalacją elektryczną dedykowaną Powiatowy Urząd Pracy, Tarnów, Plac Gen. J. Bema 3 4. Instalacja elektryczna W budynku projektowane są nowe instalacje dedykowane do zasilania urządzeń komputerowych. Zakres opracowania obejmuje wykonanie: - instalacji zasilającej UPS w pom. serwerowni na II piętrze - tablic rozdzielczych - głównej TK-G oraz obwodowych TK3, TK2, TK1 - instalacji zasilającej dedykowanej dla gniazd wtyczkowych 230V-DATA 4.1 Parametry elektryczne - moc zainstalowana Pi= 60,25 kw - moc szczytowa Ps= 25,0 kw - prąd obliczeniowy Io= 40,1A - współczynnik mocy cosφ = 0,9 - układ sieci TN-S 4.2 Rozdział energii elektrycznej Zasilanie dedykowanej instalacji elektrycznej naleŝy wykonać z istniejącej głównej tablicy rozdzielczej TG zlokalizowanej na parterze budynku, w korytarzu przy wejściu głównym. Z w/w tablicy wyprowadzić główny WLZ (przewodami 5xLY35) do tablicy komputerowej TK-G w pomieszczeniu UPS na II piętrze budynku. WLZ prowadzić w kanale naściennym z PCV KI-60x40. W tablicy głównej TG naleŝy dobudować rozłącznik bezpiecznikowy wielkości 00 oraz układ pomiarowy poboru energii elektrycznej. W pomieszczeniu UPS projektowany jest zestaw tablic naściennych TK-G/TK3. Zasilanie UPS wykonać z tablicy TK-G przewodami 5xLY-16 (w KI-90x40). Z tablicy TK-G zasilić UPS oraz tablice obwodowe (piętrowe) TK3, TK2, TK1. WLZ do tablic piętrowych wykonać przewodami YDYŜo-5x10 prowadzonymi w listwach naściennych LN-40x40. WLZ prowadzić w oddzielnych listwach/kanałach niedopuszczalne jest wspólne prowadzenie przewodów WLZ z przewodami okablowania strukturalnego oraz przewodami obwodowych instalacji zasilającej DATA. WLZ do tablic odwodowych oraz UPS zabezpieczyć w tablicy TK-G wkładkami bezpiecznikowymi o ch-ce gl/gg. Tablice obwodowe TK projektowane są jako naścienne, izolacyjne, przeznaczone do zabudowy aparatury modułowej na szynę TH-35. Zaprojektowano tablice serii Golf f-my Hager o wielkości 3x18 oaz 4x18 mod Szczegóły budowy tablic rozdzielczych, typ i wielkość zabezpieczeń, typ WLZ podano na schematach instalacji elektrycznych, na rysunkach 1 3. Lokalizację tablic oraz trasy prowadzenia WLZ pokazano na planach instalacji na rysunkach nr Instalacje elektryczne dedykowane dla zasilania urządzeń komputerowych W budynku naleŝy wykonać nowe instalacje elektryczne zasilające urządzenia komputerowe. Instalacje wykonać przewodami typu YDYŜo-3x2,5 wyprowadzonymi z tablic rozdzielczych obwodowych (piętrowych) TK. Przewody naleŝy układać w listwach ściennych i kanałach kablowych z PCV. Stosować listwy / kanały 2-komorowe w jednej z komór prowadzić przewody sieci komputerowej, w drugiej przewody zasilające. W pomieszczeniach instalować zestawy dwóch/trzech gniazd zasilających 230V typu DATA (z kluczem zabezpieczającym). Gniazda montować w puszkach-podstawach naściennych razem z gniazdami RJ-45 sieci komputerowej wg schematu DATA DATA 2xRJ-45. Gniazda zasilające 230V-DATA oraz sieci komputerowej montować we wspólnych ramkach. Rozmieszczenie gniazd zasilających oraz trasy prowadzenia instalacji pokazano na rzutach budynku. 4.4 Ochrona przeciwprzepięciowa W tablicy rozdzielczej głównej TK-G oraz tablicach obwodowych TK naleŝy instalować ochronniki przeciwprzepięciowe typ 2 / klasa C ograniczające przepięcia do poziomu < 1,5kV. -10-

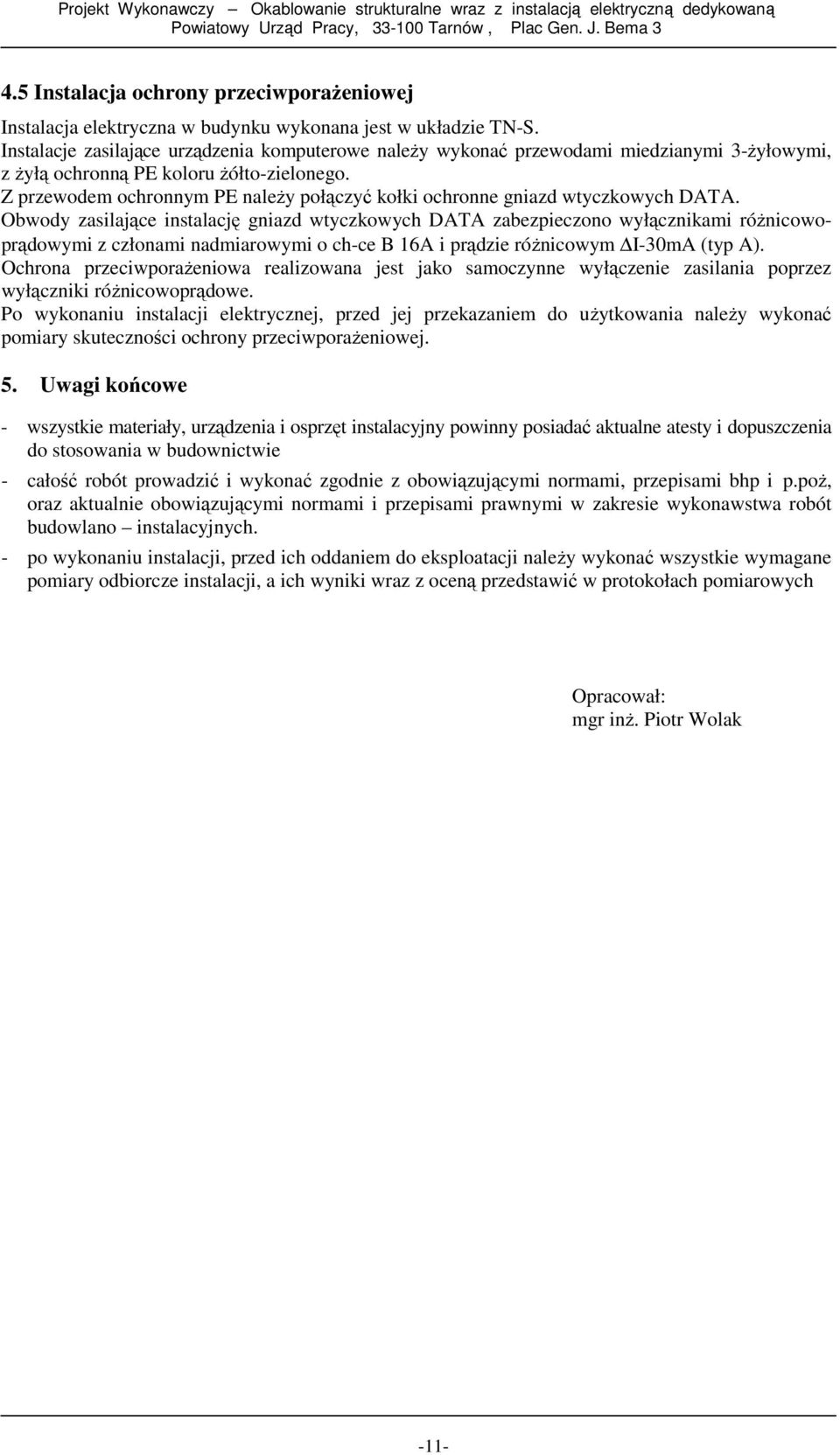

12 Projekt Wykonawczy Okablowanie strukturalne wraz z instalacją elektryczną dedykowaną Powiatowy Urząd Pracy, Tarnów, Plac Gen. J. Bema Instalacja ochrony przeciwporaŝeniowej Instalacja elektryczna w budynku wykonana jest w układzie TN-S. Instalacje zasilające urządzenia komputerowe naleŝy wykonać przewodami miedzianymi 3-Ŝyłowymi, z Ŝyłą ochronną PE koloru Ŝółto-zielonego. Z przewodem ochronnym PE naleŝy połączyć kołki ochronne gniazd wtyczkowych DATA. Obwody zasilające instalację gniazd wtyczkowych DATA zabezpieczono wyłącznikami róŝnicowoprądowymi z członami nadmiarowymi o ch-ce B 16A i prądzie róŝnicowym I-30mA (typ A). Ochrona przeciwporaŝeniowa realizowana jest jako samoczynne wyłączenie zasilania poprzez wyłączniki róŝnicowoprądowe. Po wykonaniu instalacji elektrycznej, przed jej przekazaniem do uŝytkowania naleŝy wykonać pomiary skuteczności ochrony przeciwporaŝeniowej. 5. Uwagi końcowe - wszystkie materiały, urządzenia i osprzęt instalacyjny powinny posiadać aktualne atesty i dopuszczenia do stosowania w budownictwie - całość robót prowadzić i wykonać zgodnie z obowiązującymi normami, przepisami bhp i p.poŝ, oraz aktualnie obowiązującymi normami i przepisami prawnymi w zakresie wykonawstwa robót budowlano instalacyjnych. - po wykonaniu instalacji, przed ich oddaniem do eksploatacji naleŝy wykonać wszystkie wymagane pomiary odbiorcze instalacji, a ich wyniki wraz z oceną przedstawić w protokołach pomiarowych Opracował: mgr inŝ. Piotr Wolak -11-

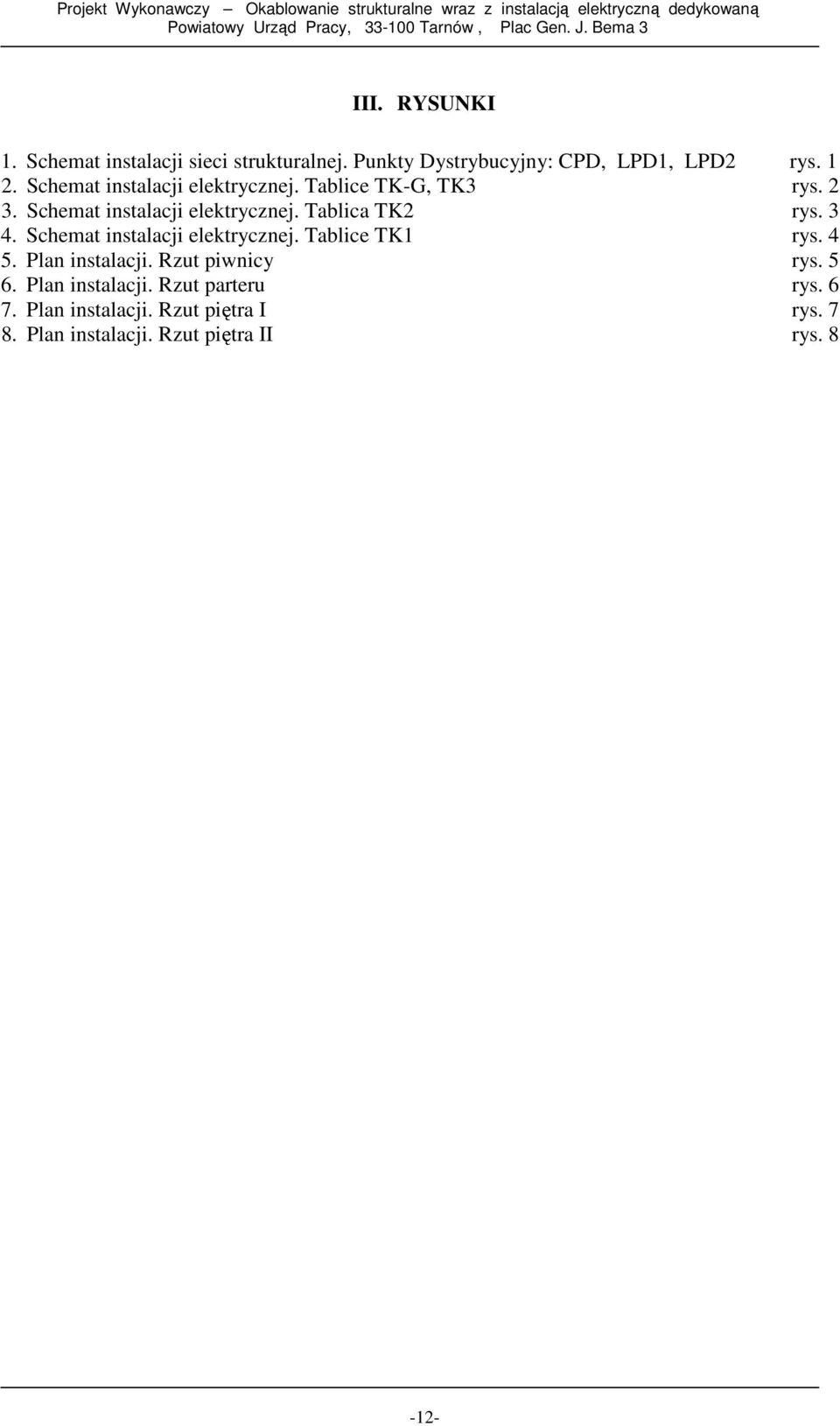

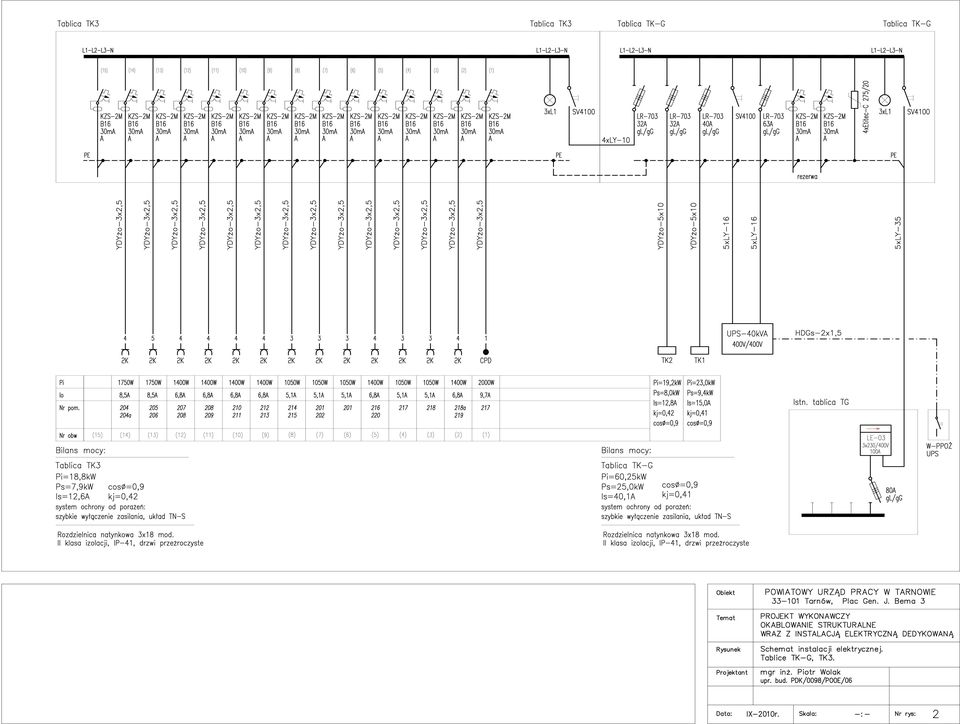

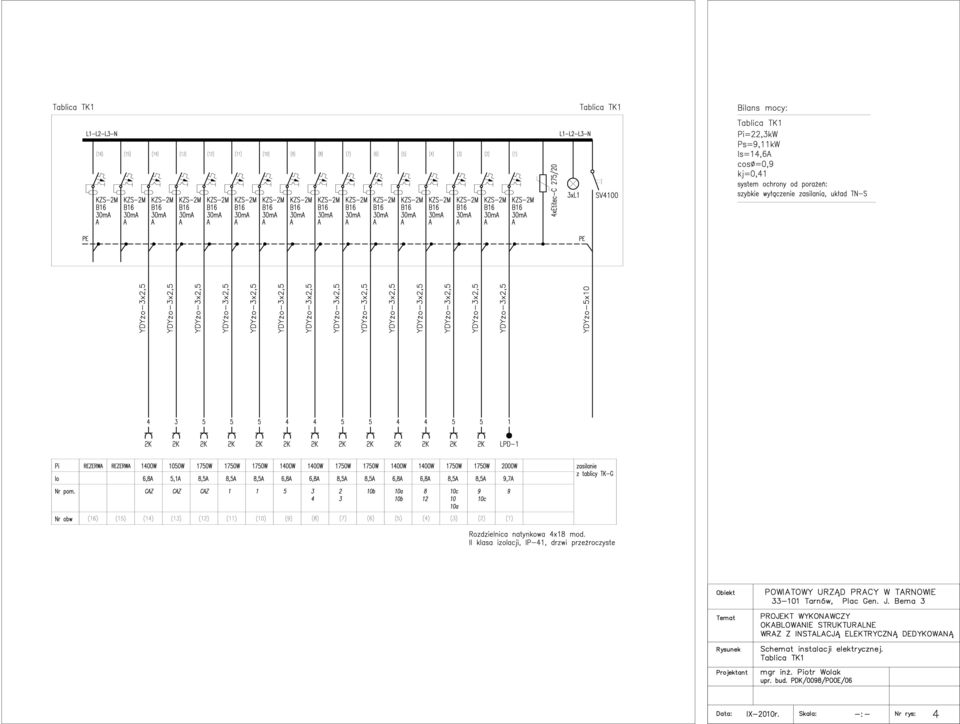

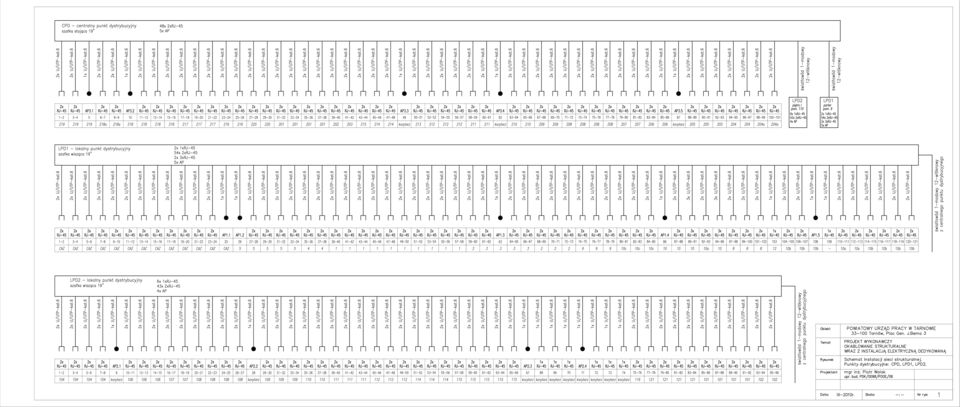

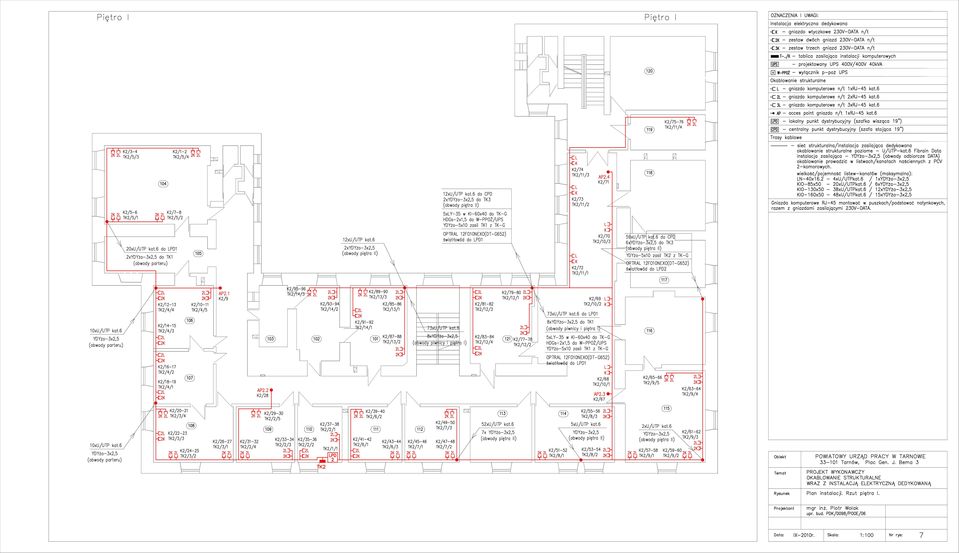

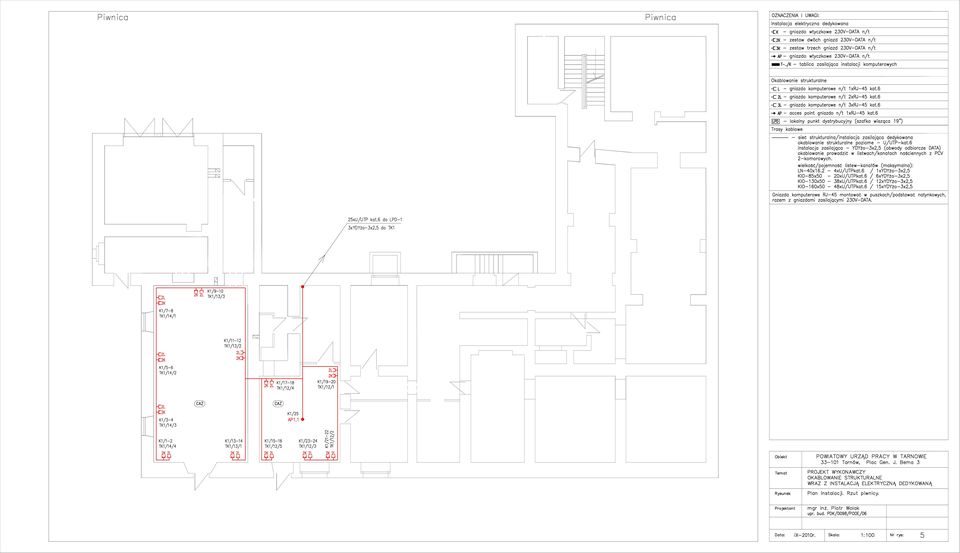

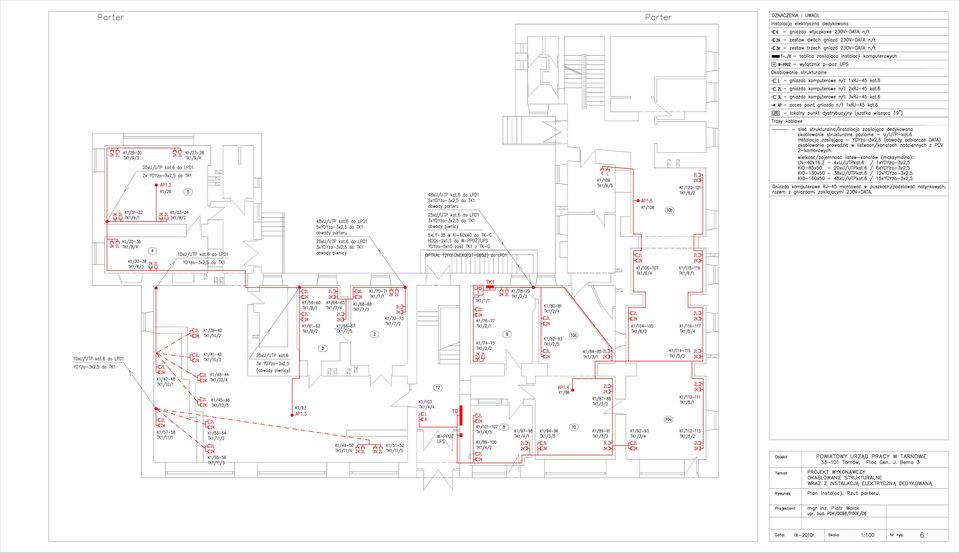

13 Projekt Wykonawczy Okablowanie strukturalne wraz z instalacją elektryczną dedykowaną Powiatowy Urząd Pracy, Tarnów, Plac Gen. J. Bema 3 III. RYSUNKI 1. Schemat instalacji sieci strukturalnej. Punkty Dystrybucyjny: CPD, LPD1, LPD2 rys Schemat instalacji elektrycznej. Tablice TK-G, TK3 rys Schemat instalacji elektrycznej. Tablica TK2 rys Schemat instalacji elektrycznej. Tablice TK1 rys Plan instalacji. Rzut piwnicy rys Plan instalacji. Rzut parteru rys Plan instalacji. Rzut piętra I rys Plan instalacji. Rzut piętra II rys
