1 Przedsi biorstwo Projektowania Tychy al.marsza ka J.Pi sudskiego 12/319 Handlu i Us ug Tel KONTO: TYCHY ul.dmowskiego 7 NIP PROJEKT WYKONAWCZY OBIEKT : BUDYNEK BIUROWY przy ul. Pi sudskiego 12 w Tychach TEMAT : PROJEKT INSTALACJI TELE - INFORMATYCZNYCH (SIEC LOGICZNA I TELETECHNICZNA) DLA POMIESZCZE BIUROWYCH NA POZIOMIE III - PI TRA INWESTOR : MIEJSKI O RODEK SPORTU i REKREACJI TYCHY ul. SIKORSKIEGO 110 AUTOR KOSZTORYSU : STRAUCHMAN KAZIMIERZ MARZEC 2008 R

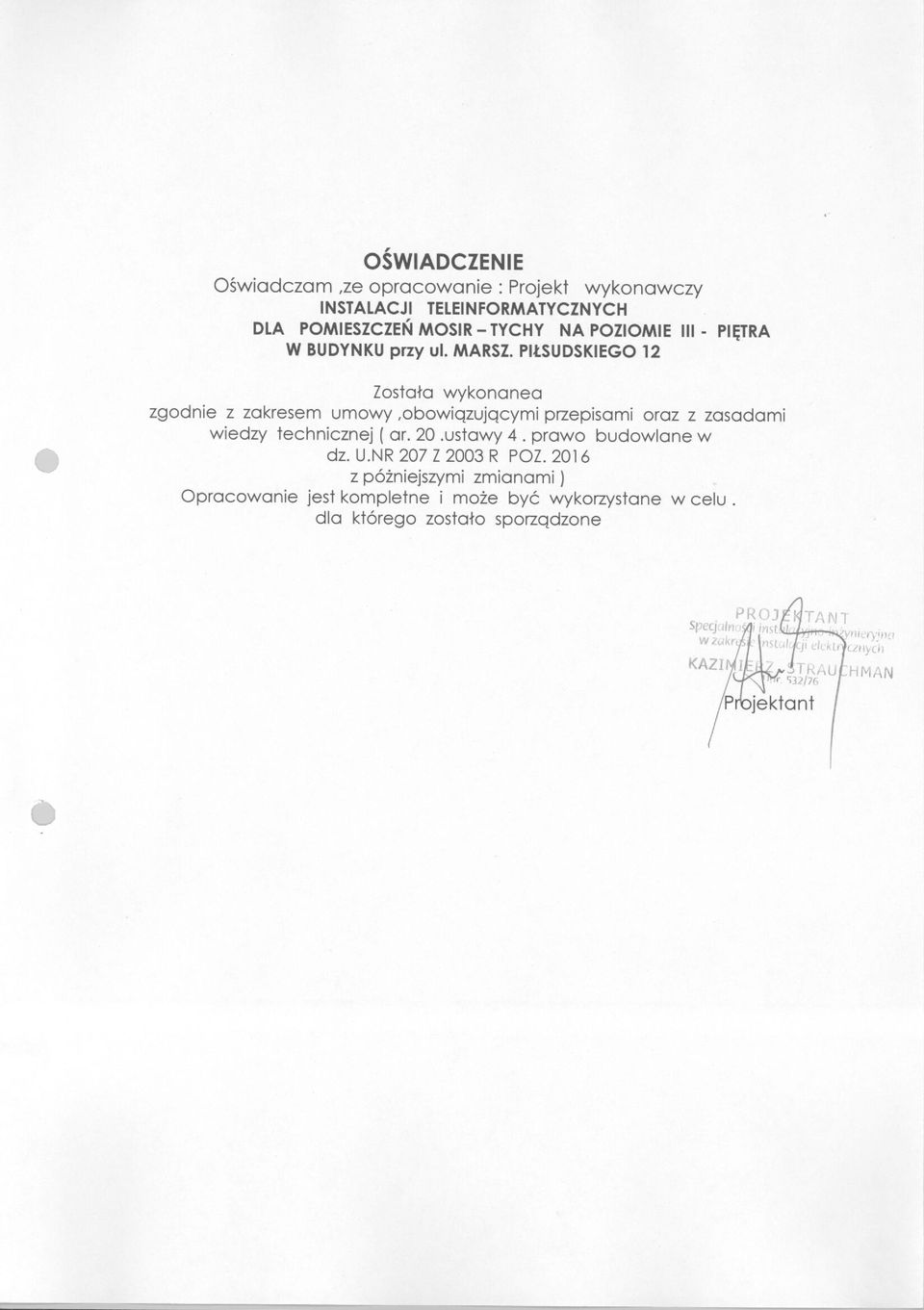

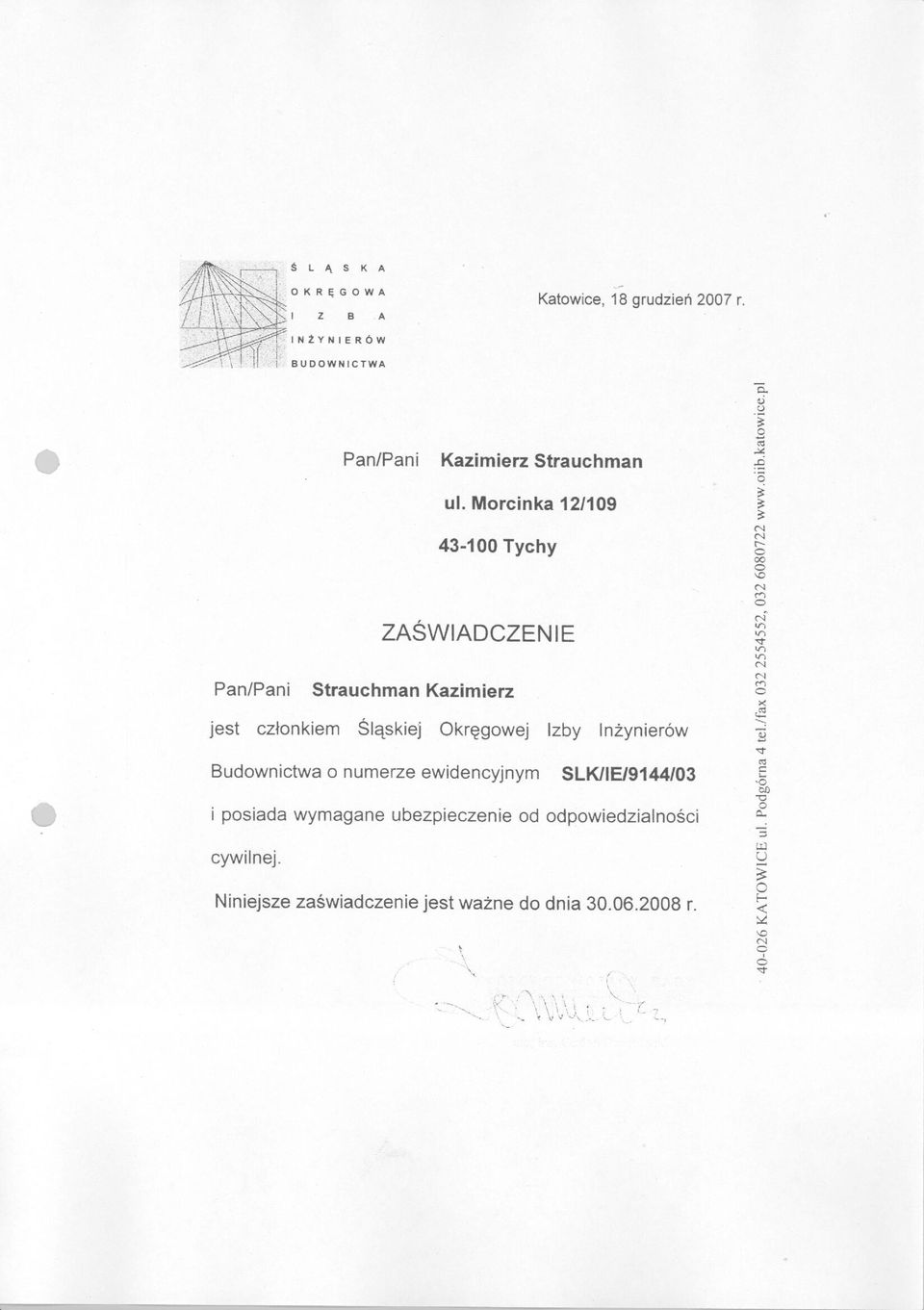

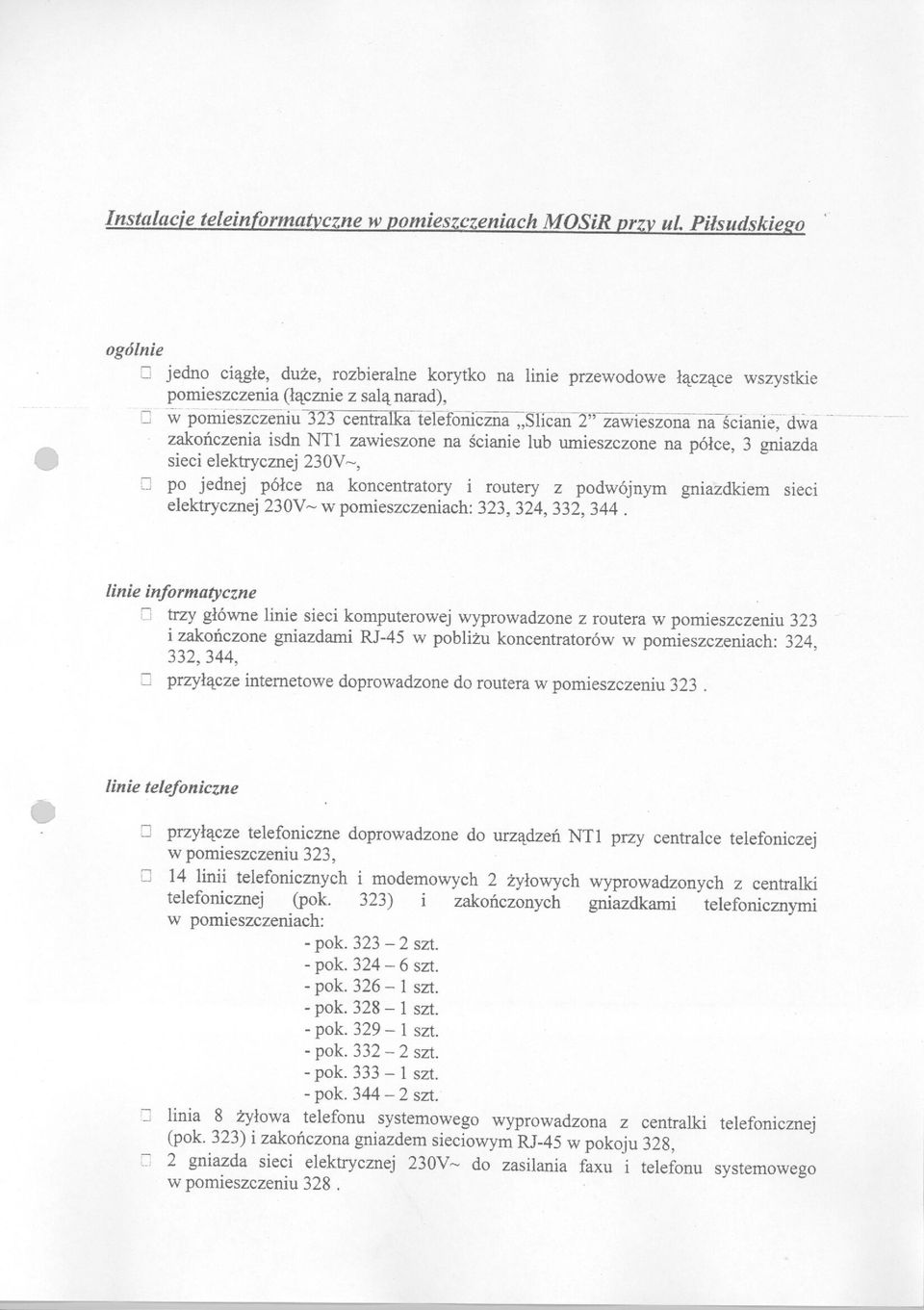

2 ZAWARTO TECZKI 1. Strona tytu owa 2. Dokumenty formalno - prawne Wytyczne do instalacji teleinformatycznych pomieszcze biura MOSIR O wiadczenie projektanta Za wiadczenia z O I In. Katowice 3. Spis tre ci 1. INFORMACJE OGÓLNE 1.1 Przedmiot opracowania 1.2 Podstawa opracowania 1.3 Cel opracowania 1.4 Inwestor 1.5 Cel inwestycji Zakres opracowania 1.7 Normy l zalecenia techniczne 2. OKABLOWANIE STRUKTURALNE 2.1 Ogólny schemat okablowania 2.2 Urz dzenia sygna owe 2.3 Okablowanie poziome 2.4 Punkt Elektryczno-Logiczny 2.5 Dokumentacja i metoda oznakowania 2.6 Pomiary sieci strukturalnej Certyfikacja 3. OKABLOWANIE TELEKOMUNIKACYJNE 3.1 Ogólny schemat okablowania 3.2 Okablowanie poziome 3.3 Wykaz urz dze i materia ów podstawowych 4. Rysunki techniczne 1. Plan instalacji teleinformatycznej - rzut III pi tra 2

3 1. INFORMACJE OGÓLNE. 1.1 Przedmiot opracowania. Przedmiotem opracowania jest dokumentacja wykonawcza budowy sieci teleinformatycznej w budynku w Tychach przy ul. Pi sudskiego 12 na poziomie III PIETRA. 1.2 Podstawa opracowania. Niniejsza dokumentacja sporz dzona zosta a na podstawie: - Zlecenie Inwestora - Wytycznych Inwestora dla instalacji teleinformatycznych ( sieci strukturalne i telefoniczne) - Aktualnych podk adów budowlanych dla poziomu III pietra - Projektu instalacji elektrycznych opr. Biura PPH i U Projekt Tychy ul. Pi sudskiego12 - Uzgodnie z Zamawiaj cym -Zalece dotycz cych instalacji strukturalnych okablowa sieci teleinformatycznych w budynkach; 1.3 Cel opracowania. Celem opracowania by o stworzenie dokumentacji wykonawczej okablowania strukturalnego pomieszcze przeznaczonych na potrzeby MOSIR w budynku przy ul. Pi sudskiego 12 na poziomie III pietra. 1.4 Inwestor. Zamawiaj cym jest Miejski O rodek Sportu i Rekreacji w Tychach. 1.5 Cel inwestycji. Celem inwestycji jest budowa okablowania sieci strukturalnej (teleinformatycznej i wydzielonej sieci zasilaj cej), która zostanie pod czona do szafy dystrybucyjnej teleinformatycznego punktu dost powego. Szafa dystrybucyjna jest zlokalizowana w Budynku na klatce schodowej na III pi trze. 1.6 Zakres opracowania. Opracowana dokumentacja instalacji sieci strukturalnej zawiera opisy: - prowadzenia instalacji okablowania strukturalnego logicznego, - rozmieszczenia i charakterystyki urz dze sygna owych sieci teleinformatycznej, - zespolonych Punktów Elektryczno-Logicznych (PEL). 1.7 Normy i zalecenia techniczne. Strukturalna sie komputerowa spe nia wymagania zawarte w aktualnie obowi zuj cych normach: ISO/IEC 11801, EN 50173, EIA/TIA568B, TSB 36/40, Norma EN 55022, klasa B - dotycz cej emisji zak óce elektromagnetycznych, Norma EN dotycz cej odporno ci na zak ócenia, Norma EN dotycz ca okablowania poziomego, Norma EN dotycz ca okablowania pionowego. Poni ej przedstawione zostan za enia i ograniczenia dotycz ce budowy sieci komputerowej, które mia y wp yw na rozwi zania koncepcyjne, topologiczne i sprz towe. Standard okablowania sieci lokalnej: skr tka kronet kat. 6 UTP, wersja LS0H, standard udost pnienia medium w sieci lokalnej : CSMA/CD ETHERNET IEEE BaseT- 10Mbps, 100BaseT- 100Mbps, IEEE Token Ring - 4/16 Mbps, Gigabit Ethernet, mo liwo udost pnienia przepustowo ci 100Mbps dla u ytkownika ko cowego sieci komputerowej 100BaseTX, 100BaseT4, 1000BaseT, struktura sieci oraz pracuj ce w niej urz dzenia sieciowe powinny zapewni jej atw sprz tow i programow rekonfiguracj oraz umo liwia rozbudow. 3

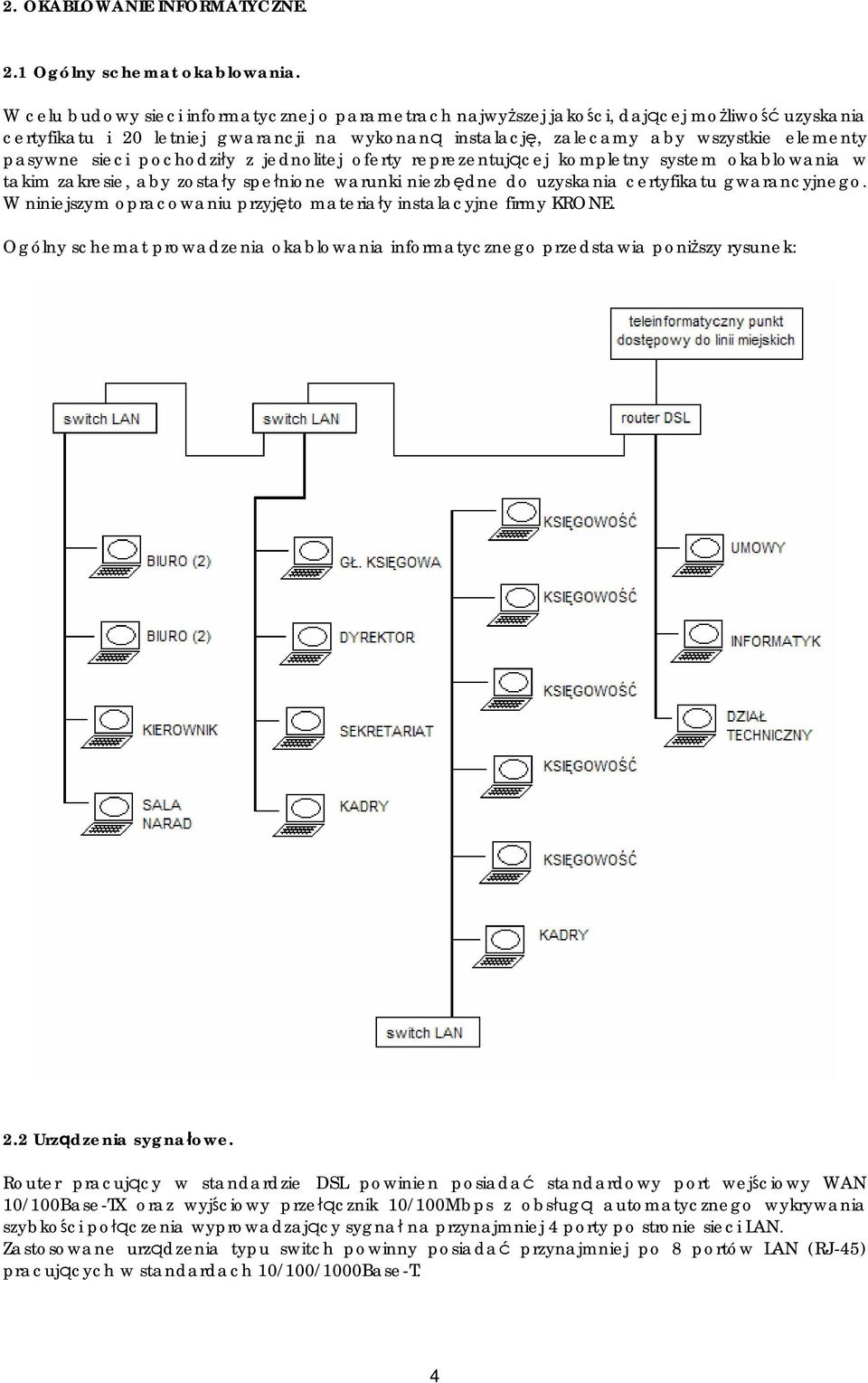

4 2. OKABLOWANIE INFORMATYCZNE. 2.1 Ogólny schemat okablowania. W celu budowy sieci informatycznej o parametrach najwy szej jako ci, daj cej mo liwo uzyskania certyfikatu i 20 letniej gwarancji na wykonan instalacj, zalecamy aby wszystkie elementy pasywne sieci pochodzi y z jednolitej oferty reprezentuj cej kompletny system okablowania w takim zakresie, aby zosta y spe nione warunki niezb dne do uzyskania certyfikatu gwarancyjnego. W niniejszym opracowaniu przyj to materia y instalacyjne firmy KRONE. Ogólny schemat prowadzenia okablowania informatycznego przedstawia poni szy rysunek: 2.2 Urz dzenia sygna owe. Router pracuj cy w standardzie DSL powinien posiada standardowy port wej ciowy WAN 10/100Base-TX oraz wyj ciowy prze cznik 10/100Mbps z obs ug automatycznego wykrywania szybko ci po czenia wyprowadzaj cy sygna na przynajmniej 4 porty po stronie sieci LAN. Zastosowane urz dzenia typu switch powinny posiada przynajmniej po 8 portów LAN (RJ-45) pracuj cych w standardach 10/100/1000Base-T. 4

5 2.3 Okablowanie poziome. Do budowy okablowania poziomego nale y u kabli kronet Plus kat.6 U/UTP LS0H czteroparowych kat. 6. Kable prowadzi w magistralach poziomych w natynkowym, dzielonym kanale instalacyjnych PCV KP 60x40 na poziomie 20 cm nad poziomem posadzki. Magistrale pionowe oraz odcinek, którym przebiega b dzie kabel telekomunikacyjny kronet VOICE cable 25x4x0,5 outdoor na poziomie III pi tra prowadzi w kanale instalacyjnych 110x60. Zabezpieczy kable przed uszkodzeniem mechanicznym, zalaniem, zawilgoceniem. Wszystkie przepusty w cianach i stropach, nale y zabezpieczy rur PCV, a nast pnie przeprowadzi przez nie przewody. Na ka dy punkt abonencki przypadaj 2xUTP. W PEL w gniazdach RJ-45 kat.6. Stosowa panele wy cznie z modu ami gniazd montowanymi pojedynczo co w przypadku uszkodzenia pozwala na wymian tylko pojedynczego gniazda. Do terminowania wsz dzie zastosowa sekwencj EIA/TIA 568B pokazana na poni szym rysunku: T2 R2 T3 R1 T1 R3 T4 R4 Elementy Elementy kategorii 6 (modu y jak i wtyki kabli krosowych) powinny by wyposa one w tzw. Cable Manager, który umo liwia jak najmniejszy rozplot w parze i zachowuje struktur kabla od pocz tku do ko ca toru transmisyjnego. 2.4 Punkty Elektryczno-Logiczne (PEL). PEL1 Punkt Elektryczno-Logiczny nr 1 sk ada si z pi ciu adapterów natynkowych montowanych nad kana em instalacyjnym PCV, w których znajduj si cznie 2 gniazda RJ45 kat.6, gniazdo RJ12 i 3 gniazda elektryczne kodowane typu Data z kluczem do gniazd. Punkty PEL1 rozlokowane s w nast puj cych pomieszczeniach: - UMOWY 1 szt. - INFORMATYK 2 szt. - DZIA TECHNICZNY 1 szt. - KSI GOWO 2 szt. - G. KSI GOWA 1 szt. - DYREKTOR 1 szt. - SEKRETARIAT 2 szt. - KADRY 1 szt. - BIURO (2) 2 szt. - KIEROWNIK 1 szt. - SALA KONFERENCYJNA 1 szt. PEL1 sk ada si z nast puj cych elementów: 1. Ramka 5-krotna POLO Optima szt Adapter natynkowy pojedynczy POLO szt Modu RJ-KM8 kat.6 UTP, 568A/B, bia y szt Zestaw monta owy OPTIMA do gniazd logicznych w module 45x45 mm szt Adapter 22,5x45 mm do modu ów keystone szt Gniazdo elektryczne DATA OPTIMA z uziemieniem i kluczem szt Gniazdko telefoniczne pojedyncze, 6 pinowe, RJ12, typ keystone jack szt. 1 PEL2 Punkt Elektryczno-Logiczny nr 2 sk ada si z czterech adapterów natynkowych montowanych nad kana em instalacyjnym PCV, w których znajduj si cznie 8 gniazd RJ45 kat.6. Punkty PEL2 rozlokowane s w nast puj cych pomieszczeniach: - KSI GOWO 2 szt. - BIURO (2) 1 szt. PEL2 sk ada si z nast puj cych elementów: 5

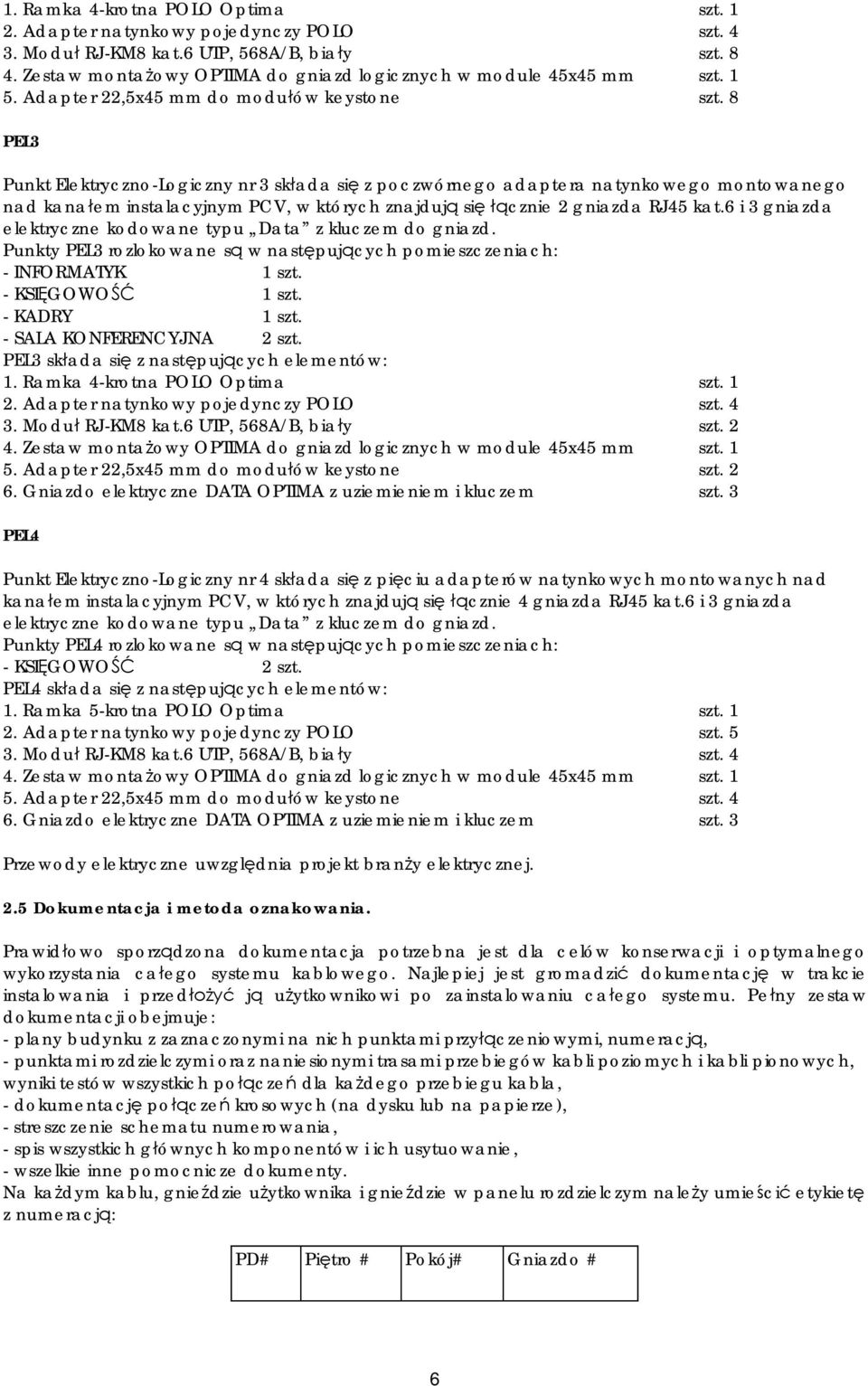

6 1. Ramka 4-krotna POLO Optima szt Adapter natynkowy pojedynczy POLO szt Modu RJ-KM8 kat.6 UTP, 568A/B, bia y szt Zestaw monta owy OPTIMA do gniazd logicznych w module 45x45 mm szt Adapter 22,5x45 mm do modu ów keystone szt. 8 PEL3 Punkt Elektryczno-Logiczny nr 3 sk ada si z poczwórnego adaptera natynkowego montowanego nad kana em instalacyjnym PCV, w których znajduj si cznie 2 gniazda RJ45 kat.6 i 3 gniazda elektryczne kodowane typu Data z kluczem do gniazd. Punkty PEL3 rozlokowane s w nast puj cych pomieszczeniach: - INFORMATYK 1 szt. - KSI GOWO 1 szt. - KADRY 1 szt. - SALA KONFERENCYJNA 2 szt. PEL3 sk ada si z nast puj cych elementów: 1. Ramka 4-krotna POLO Optima szt Adapter natynkowy pojedynczy POLO szt Modu RJ-KM8 kat.6 UTP, 568A/B, bia y szt Zestaw monta owy OPTIMA do gniazd logicznych w module 45x45 mm szt Adapter 22,5x45 mm do modu ów keystone szt Gniazdo elektryczne DATA OPTIMA z uziemieniem i kluczem szt. 3 PEL4 Punkt Elektryczno-Logiczny nr 4 sk ada si z pi ciu adapterów natynkowych montowanych nad kana em instalacyjnym PCV, w których znajduj si cznie 4 gniazda RJ45 kat.6 i 3 gniazda elektryczne kodowane typu Data z kluczem do gniazd. Punkty PEL4 rozlokowane s w nast puj cych pomieszczeniach: - KSI GOWO 2 szt. PEL4 sk ada si z nast puj cych elementów: 1. Ramka 5-krotna POLO Optima szt Adapter natynkowy pojedynczy POLO szt Modu RJ-KM8 kat.6 UTP, 568A/B, bia y szt Zestaw monta owy OPTIMA do gniazd logicznych w module 45x45 mm szt Adapter 22,5x45 mm do modu ów keystone szt Gniazdo elektryczne DATA OPTIMA z uziemieniem i kluczem szt. 3 Przewody elektryczne uwzgl dnia projekt bran y elektrycznej. 2.5 Dokumentacja i metoda oznakowania. Prawid owo sporz dzona dokumentacja potrzebna jest dla celów konserwacji i optymalnego wykorzystania ca ego systemu kablowego. Najlepiej jest gromadzi dokumentacj w trakcie instalowania i przed j u ytkownikowi po zainstalowaniu ca ego systemu. Pe ny zestaw dokumentacji obejmuje: - plany budynku z zaznaczonymi na nich punktami przy czeniowymi, numeracj, - punktami rozdzielczymi oraz naniesionymi trasami przebiegów kabli poziomych i kabli pionowych, wyniki testów wszystkich po cze dla ka dego przebiegu kabla, - dokumentacj po cze krosowych (na dysku lub na papierze), - streszczenie schematu numerowania, - spis wszystkich g ównych komponentów i ich usytuowanie, - wszelkie inne pomocnicze dokumenty. Na ka dym kablu, gnie dzie u ytkownika i gnie dzie w panelu rozdzielczym nale y umie ci etykiet z numeracj : PD# Pi tro # Pokój# Gniazdo # 6

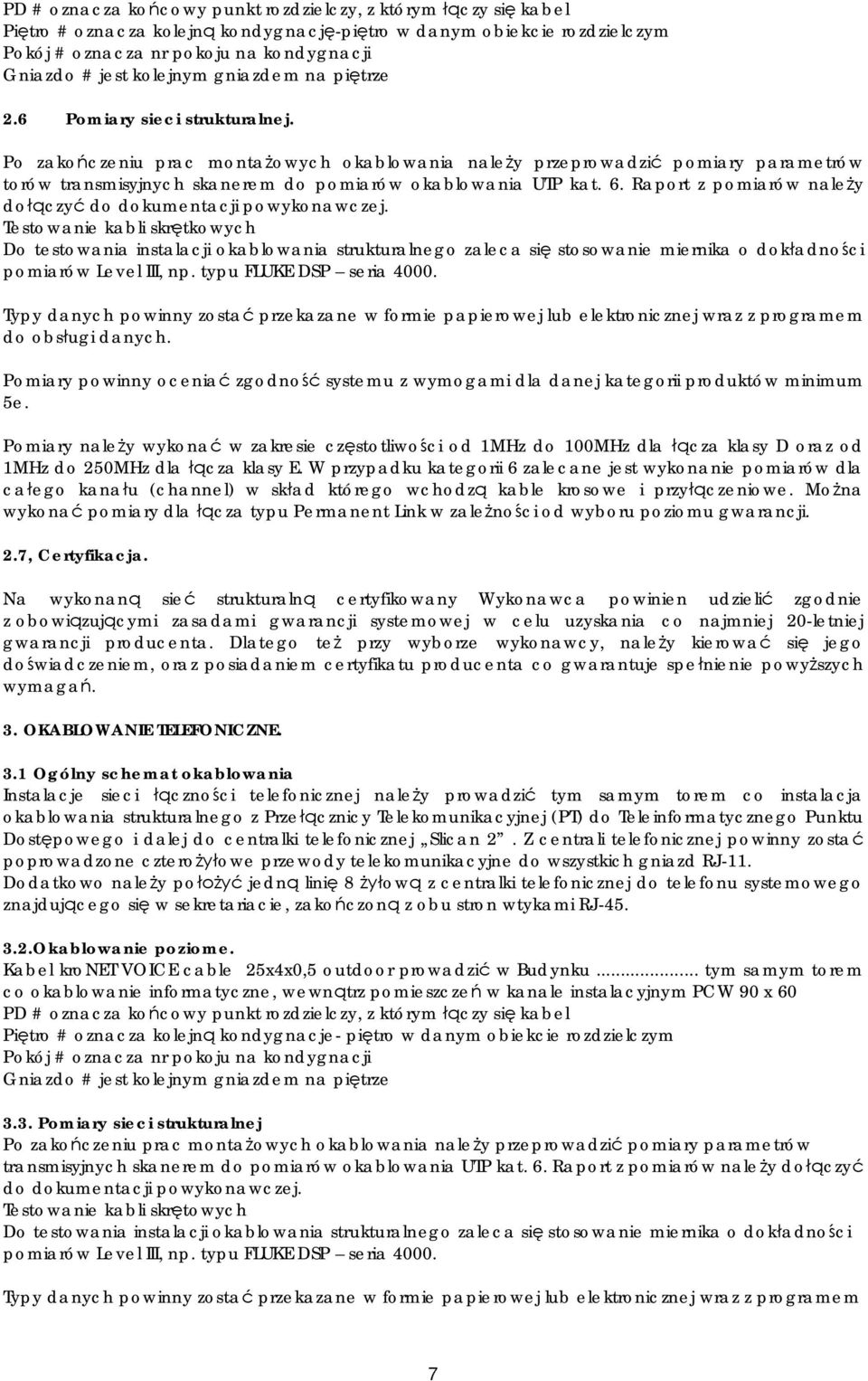

7 PD # oznacza ko cowy punkt rozdzielczy, z którym czy si kabel Pi tro # oznacza kolejn kondygnacj -pi tro w danym obiekcie rozdzielczym Pokój # oznacza nr pokoju na kondygnacji Gniazdo # jest kolejnym gniazdem na pi trze 2.6 Pomiary sieci strukturalnej. Po zako czeniu prac monta owych okablowania nale y przeprowadzi pomiary parametrów torów transmisyjnych skanerem do pomiarów okablowania UTP kat. 6. Raport z pomiarów nale y do czy do dokumentacji powykonawczej. Testowanie kabli skr tkowych Do testowania instalacji okablowania strukturalnego zaleca si stosowanie miernika o dok adno ci pomiarów Level III, np. typu FLUKE DSP seria Typy danych powinny zosta przekazane w formie papierowej lub elektronicznej wraz z programem do obs ugi danych. Pomiary powinny ocenia zgodno systemu z wymogami dla danej kategorii produktów minimum 5e. Pomiary nale y wykona w zakresie cz stotliwo ci od 1MHz do 100MHz dla cza klasy D oraz od 1MHz do 250MHz dla cza klasy E. W przypadku kategorii 6 zalecane jest wykonanie pomiarów dla ca ego kana u (channel) w sk ad którego wchodz kable krosowe i przy czeniowe. Mo na wykona pomiary dla cza typu Permanent Link w zale no ci od wyboru poziomu gwarancji. 2.7, Certyfikacja. Na wykonan sie strukturaln certyfikowany Wykonawca powinien udzieli zgodnie z obowi zuj cymi zasadami gwarancji systemowej w celu uzyskania co najmniej 20-letniej gwarancji producenta. Dlatego te przy wyborze wykonawcy, nale y kierowa si jego do wiadczeniem, oraz posiadaniem certyfikatu producenta co gwarantuje spe nienie powy szych wymaga. 3. OKABLOWANIE TELEFONICZNE. 3.1 Ogólny schemat okablowania Instalacje sieci czno ci telefonicznej nale y prowadzi tym samym torem co instalacja okablowania strukturalnego z Prze cznicy Telekomunikacyjnej (PT) do Teleinformatycznego Punktu Dost powego i dalej do centralki telefonicznej Slican 2. Z centrali telefonicznej powinny zosta poprowadzone cztero owe przewody telekomunikacyjne do wszystkich gniazd RJ-11. Dodatkowo nale y po jedn lini 8 ow z centralki telefonicznej do telefonu systemowego znajduj cego si w sekretariacie, zako czon z obu stron wtykami RJ Okablowanie poziome. Kabel kronet VOICE cable 25x4x0,5 outdoor prowadzi w Budynku... tym samym torem co okablowanie informatyczne, wewn trz pomieszcze w kanale instalacyjnym PCW 90 x 60 PD # oznacza ko cowy punkt rozdzielczy, z którym czy si kabel Pi tro # oznacza kolejn kondygnacje- pi tro w danym obiekcie rozdzielczym Pokój # oznacza nr pokoju na kondygnacji Gniazdo # jest kolejnym gniazdem na pi trze 3.3. Pomiary sieci strukturalnej Po zako czeniu prac monta owych okablowania nale y przeprowadzi pomiary parametrów transmisyjnych skanerem do pomiarów okablowania UTP kat. 6. Raport z pomiarów nale y do czy do dokumentacji powykonawczej. Testowanie kabli skr towych Do testowania instalacji okablowania strukturalnego zaleca si stosowanie miernika o dok adno ci pomiarów Level III, np. typu FLUKE DSP seria Typy danych powinny zosta przekazane w formie papierowej lub elektronicznej wraz z programem 7

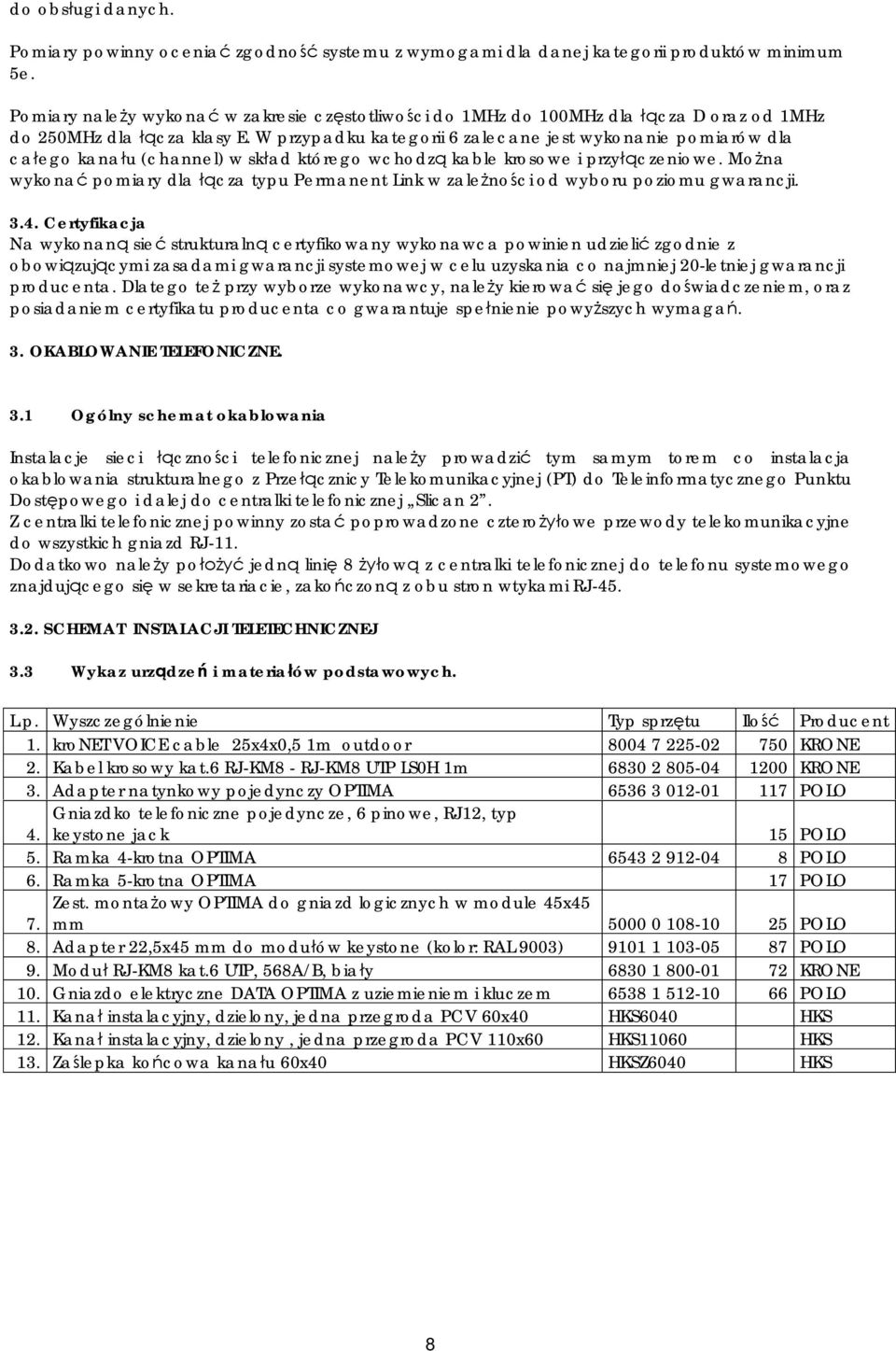

8 do obs ugi danych. Pomiary powinny ocenia zgodno systemu z wymogami dla danej kategorii produktów minimum 5e. Pomiary nale y wykona w zakresie cz stotliwo ci do 1MHz do 100MHz dla cza D oraz od 1MHz do 250MHz dla cza klasy E. W przypadku kategorii 6 zalecane jest wykonanie pomiarów dla ca ego kana u (channel) w sk ad którego wchodz kable krosowe i przy czeniowe. Mo na wykona pomiary dla cza typu Permanent Link w zale no ci od wyboru poziomu gwarancji Certyfikacja Na wykonan sie strukturaln certyfikowany wykonawca powinien udzieli zgodnie z obowi zuj cymi zasadami gwarancji systemowej w celu uzyskania co najmniej 20-letniej gwarancji producenta. Dlatego te przy wyborze wykonawcy, nale y kierowa si jego do wiadczeniem, oraz posiadaniem certyfikatu producenta co gwarantuje spe nienie powy szych wymaga. 3. OKABLOWANIE TELEFONICZNE. 3.1 Ogólny schemat okablowania Instalacje sieci czno ci telefonicznej nale y prowadzi tym samym torem co instalacja okablowania strukturalnego z Prze cznicy Telekomunikacyjnej (PT) do Teleinformatycznego Punktu Dost powego i dalej do centralki telefonicznej Slican 2. Z centralki telefonicznej powinny zosta poprowadzone cztero owe przewody telekomunikacyjne do wszystkich gniazd RJ-11. Dodatkowo nale y po jedn lini 8 ow z centralki telefonicznej do telefonu systemowego znajduj cego si w sekretariacie, zako czon z obu stron wtykami RJ SCHEMAT INSTALACJI TELETECHNICZNEJ 3.3 Wykaz urz dze i materia ów podstawowych. L.p. Wyszczególnienie Typ sprz tu Ilo Producent 1. kronet VOICE cable 25x4x0,5 1m outdoor KRONE 2. Kabel krosowy kat.6 RJ-KM8 - RJ-KM8 UTP LS0H 1m KRONE 3. Adapter natynkowy pojedynczy OPTIMA POLO Gniazdko telefoniczne pojedyncze, 6 pinowe, RJ12, typ 4. keystone jack 15 POLO 5. Ramka 4-krotna OPTIMA POLO 6. Ramka 5-krotna OPTIMA 17 POLO Zest. monta owy OPTIMA do gniazd logicznych w module 45x45 7. mm POLO 8. Adapter 22,5x45 mm do modu ów keystone (kolor: RAL 9003) POLO 9. Modu RJ-KM8 kat.6 UTP, 568A/B, bia y KRONE 10. Gniazdo elektryczne DATA OPTIMA z uziemieniem i kluczem POLO 11. Kana instalacyjny, dzielony, jedna przegroda PCV 60x40 HKS6040 HKS 12. Kana instalacyjny, dzielony, jedna przegroda PCV 110x60 HKS11060 HKS 13. Za lepka ko cowa kana u 60x40 HKSZ6040 HKS 8
