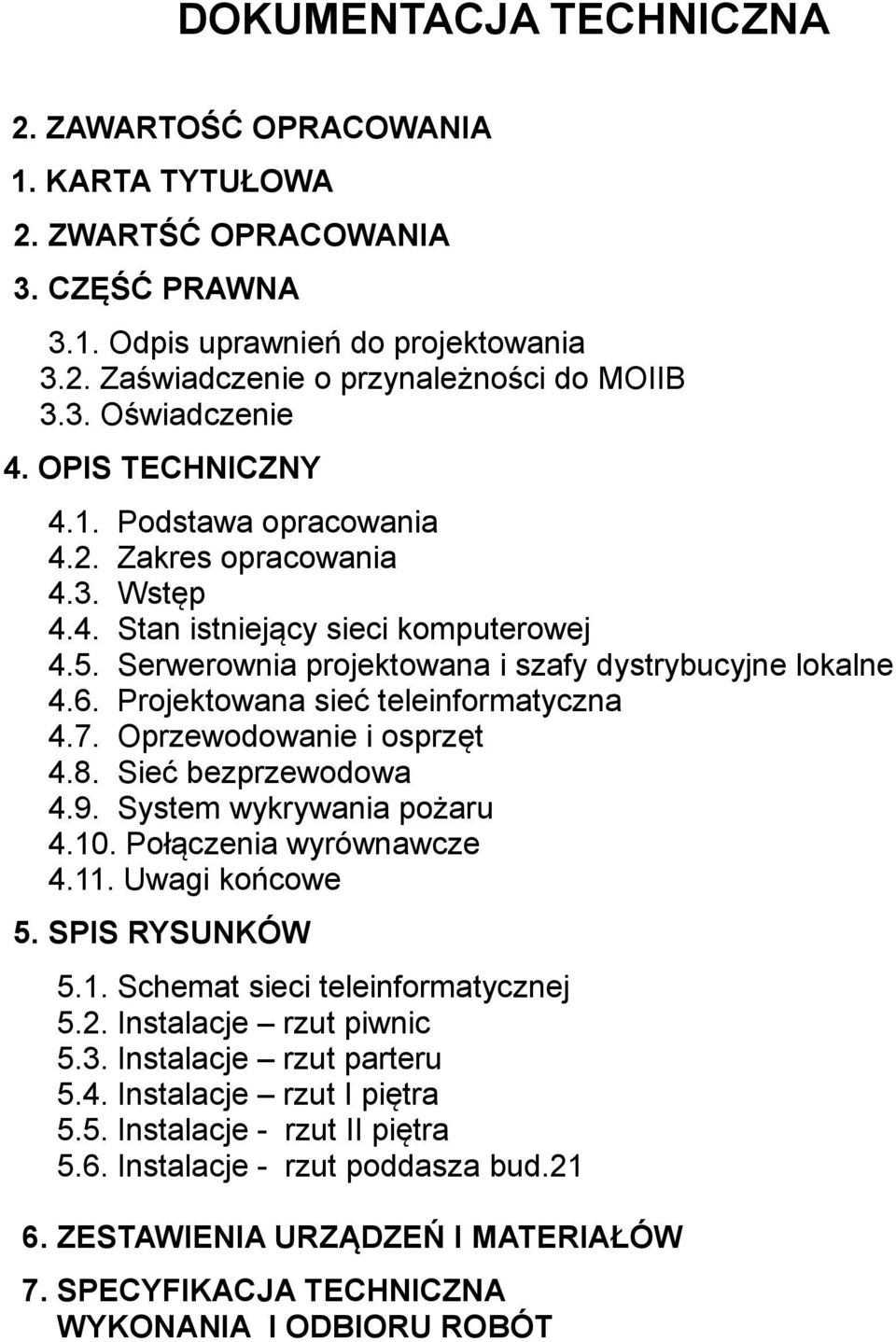

1 DOKUMENTACJA TECHNICZNA 2. ZAWARTOŚĆ OPRACOWANIA 1. KARTA TYTUŁOWA 2. ZWARTŚĆ OPRACOWANIA 3. CZĘŚĆ PRAWNA 3.1. Odpis uprawnień do projektowania 3.2. Zaświadczenie o przynależności do MOIIB 3.3. Oświadczenie 4. OPIS TECHNICZNY 4.1. Podstawa opracowania 4.2. Zakres opracowania 4.3. Wstęp 4.4. Stan istniejący sieci komputerowej 4.5. Serwerownia projektowana i szafy dystrybucyjne lokalne 4.6. Projektowana sieć teleinformatyczna 4.7. Oprzewodowanie i osprzęt 4.8. Sieć bezprzewodowa 4.9. System wykrywania pożaru Połączenia wyrównawcze Uwagi końcowe 5. SPIS RYSUNKÓW 5.1. Schemat sieci teleinformatycznej 5.2. Instalacje rzut piwnic 5.3. Instalacje rzut parteru 5.4. Instalacje rzut I piętra 5.5. Instalacje - rzut II piętra 5.6. Instalacje - rzut poddasza bud ZESTAWIENIA URZĄDZEŃ I MATERIAŁÓW 7. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT

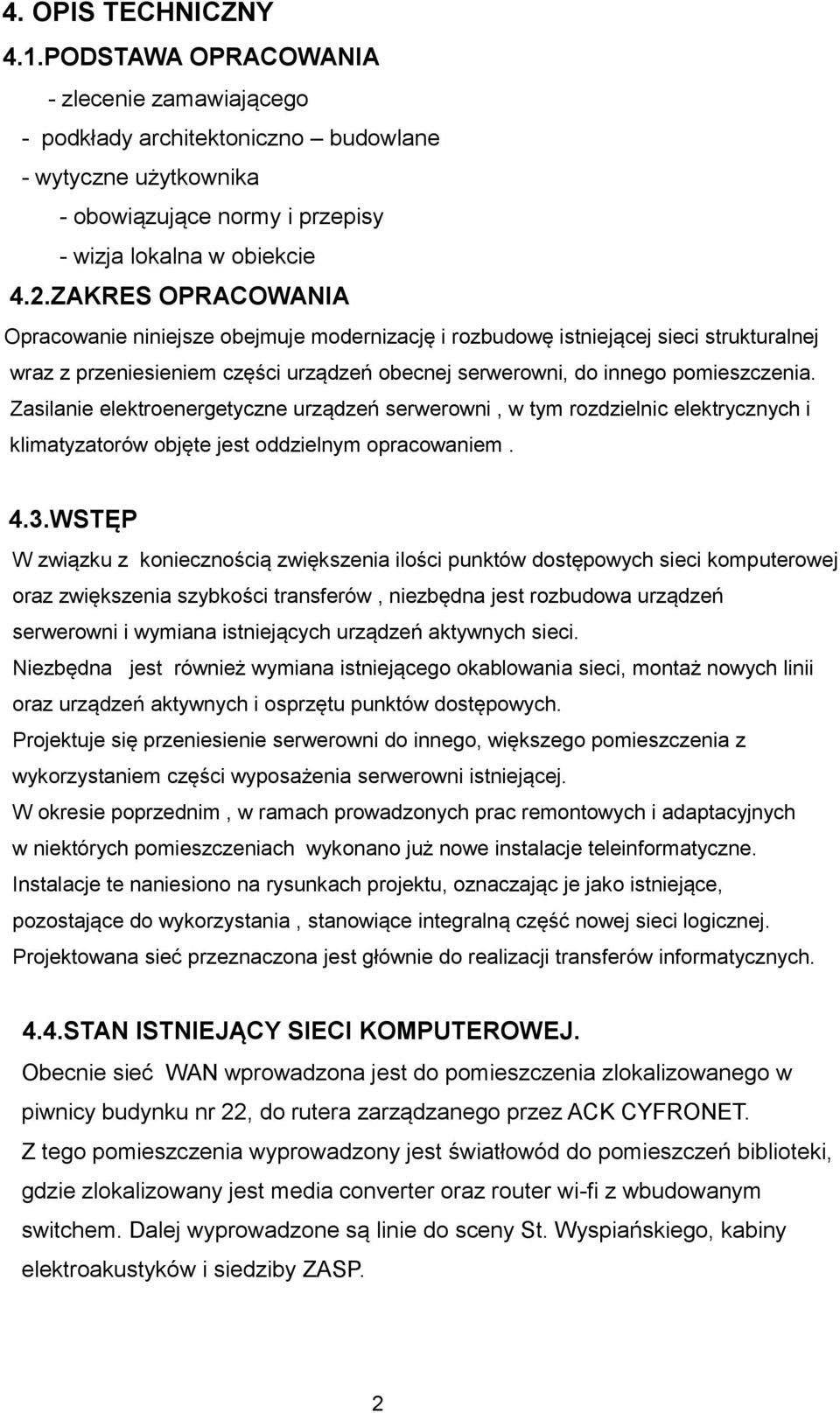

2 4. OPIS TECHNICZNY 4.1.PODSTAWA OPRACOWANIA - zlecenie zamawiającego - podkłady architektoniczno budowlane - wytyczne użytkownika - obowiązujące normy i przepisy - wizja lokalna w obiekcie 4.2.ZAKRES OPRACOWANIA Opracowanie niniejsze obejmuje modernizację i rozbudowę istniejącej sieci strukturalnej wraz z przeniesieniem części urządzeń obecnej serwerowni, do innego pomieszczenia. Zasilanie elektroenergetyczne urządzeń serwerowni, w tym rozdzielnic elektrycznych i klimatyzatorów objęte jest oddzielnym opracowaniem. 4.3.WSTĘP W związku z koniecznością zwiększenia ilości punktów dostępowych sieci komputerowej oraz zwiększenia szybkości transferów, niezbędna jest rozbudowa urządzeń serwerowni i wymiana istniejących urządzeń aktywnych sieci. Niezbędna jest również wymiana istniejącego okablowania sieci, montaż nowych linii oraz urządzeń aktywnych i osprzętu punktów dostępowych. Projektuje się przeniesienie serwerowni do innego, większego pomieszczenia z wykorzystaniem części wyposażenia serwerowni istniejącej. W okresie poprzednim, w ramach prowadzonych prac remontowych i adaptacyjnych w niektórych pomieszczeniach wykonano już nowe instalacje teleinformatyczne. Instalacje te naniesiono na rysunkach projektu, oznaczając je jako istniejące, pozostające do wykorzystania, stanowiące integralną część nowej sieci logicznej. Projektowana sieć przeznaczona jest głównie do realizacji transferów informatycznych. 4.4.STAN ISTNIEJĄCY SIECI KOMPUTEROWEJ. Obecnie sieć WAN wprowadzona jest do pomieszczenia zlokalizowanego w piwnicy budynku nr 22, do rutera zarządzanego przez ACK CYFRONET. Z tego pomieszczenia wyprowadzony jest światłowód do pomieszczeń biblioteki, gdzie zlokalizowany jest media converter oraz router wi-fi z wbudowanym switchem. Dalej wyprowadzone są linie do sceny St. Wyspiańskiego, kabiny elektroakustyków i siedziby ZASP. 2

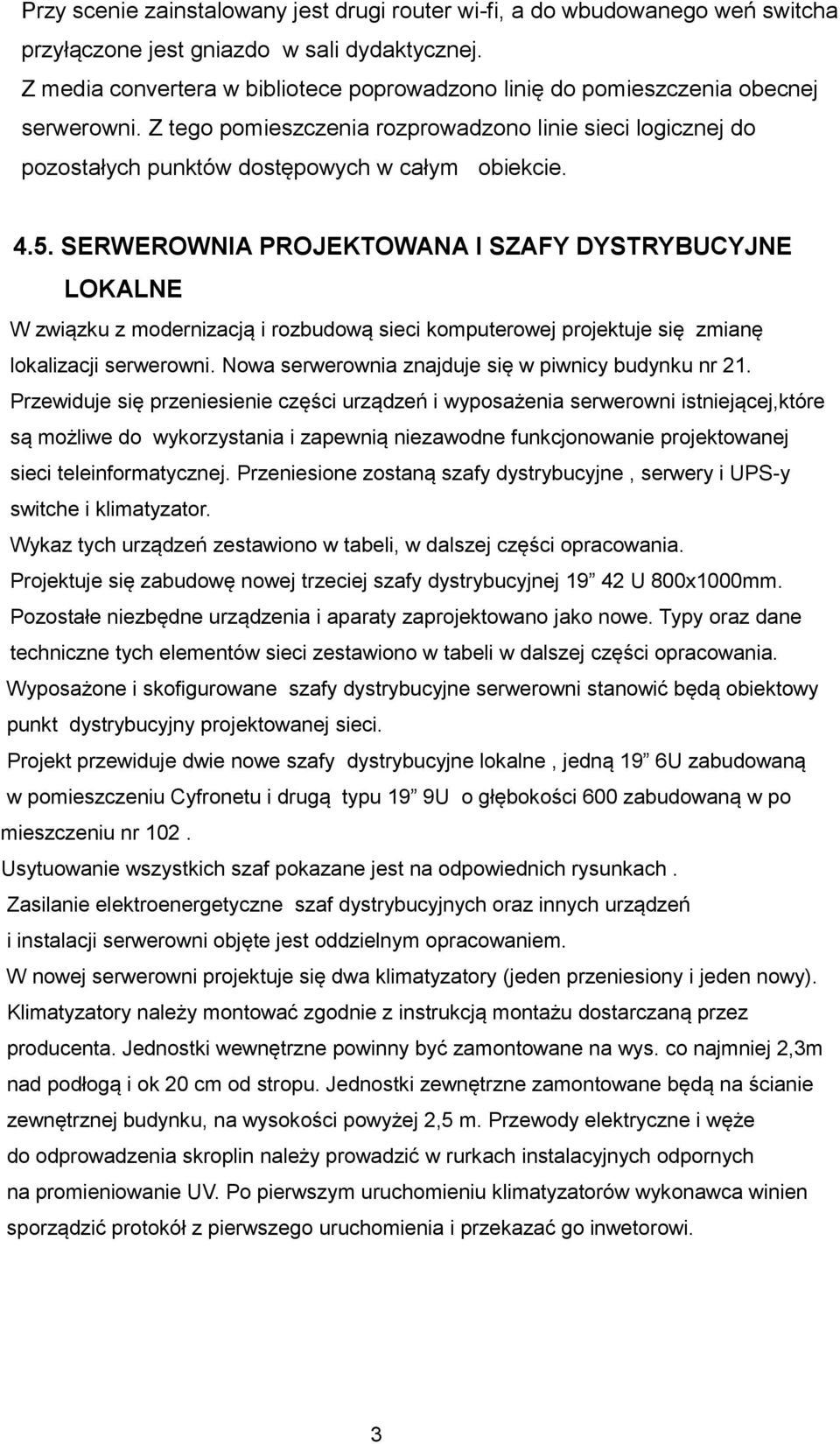

3 Przy scenie zainstalowany jest drugi router wi-fi, a do wbudowanego weń switcha przyłączone jest gniazdo w sali dydaktycznej. Z media convertera w bibliotece poprowadzono linię do pomieszczenia obecnej serwerowni. Z tego pomieszczenia rozprowadzono linie sieci logicznej do pozostałych punktów dostępowych w całym obiekcie SERWEROWNIA PROJEKTOWANA I SZAFY DYSTRYBUCYJNE LOKALNE W związku z modernizacją i rozbudową sieci komputerowej projektuje się zmianę lokalizacji serwerowni. Nowa serwerownia znajduje się w piwnicy budynku nr 21. Przewiduje się przeniesienie części urządzeń i wyposażenia serwerowni istniejącej,które są możliwe do wykorzystania i zapewnią niezawodne funkcjonowanie projektowanej sieci teleinformatycznej. Przeniesione zostaną szafy dystrybucyjne, serwery i UPS-y switche i klimatyzator. Wykaz tych urządzeń zestawiono w tabeli, w dalszej części opracowania. Projektuje się zabudowę nowej trzeciej szafy dystrybucyjnej U 800x1000mm. Pozostałe niezbędne urządzenia i aparaty zaprojektowano jako nowe. Typy oraz dane techniczne tych elementów sieci zestawiono w tabeli w dalszej części opracowania. Wyposażone i skofigurowane szafy dystrybucyjne serwerowni stanowić będą obiektowy punkt dystrybucyjny projektowanej sieci. Projekt przewiduje dwie nowe szafy dystrybucyjne lokalne, jedną 19 6U zabudowaną w pomieszczeniu Cyfronetu i drugą typu 19 9U o głębokości 600 zabudowaną w po mieszczeniu nr 102. Usytuowanie wszystkich szaf pokazane jest na odpowiednich rysunkach. Zasilanie elektroenergetyczne szaf dystrybucyjnych oraz innych urządzeń i instalacji serwerowni objęte jest oddzielnym opracowaniem. W nowej serwerowni projektuje się dwa klimatyzatory (jeden przeniesiony i jeden nowy). Klimatyzatory należy montować zgodnie z instrukcją montażu dostarczaną przez producenta. Jednostki wewnętrzne powinny być zamontowane na wys. co najmniej 2,3m nad podłogą i ok 20 cm od stropu. Jednostki zewnętrzne zamontowane będą na ścianie zewnętrznej budynku, na wysokości powyżej 2,5 m. Przewody elektryczne i węże do odprowadzenia skroplin należy prowadzić w rurkach instalacyjnych odpornych na promieniowanie UV. Po pierwszym uruchomieniu klimatyzatorów wykonawca winien sporządzić protokół z pierwszego uruchomienia i przekazać go inwetorowi. 3

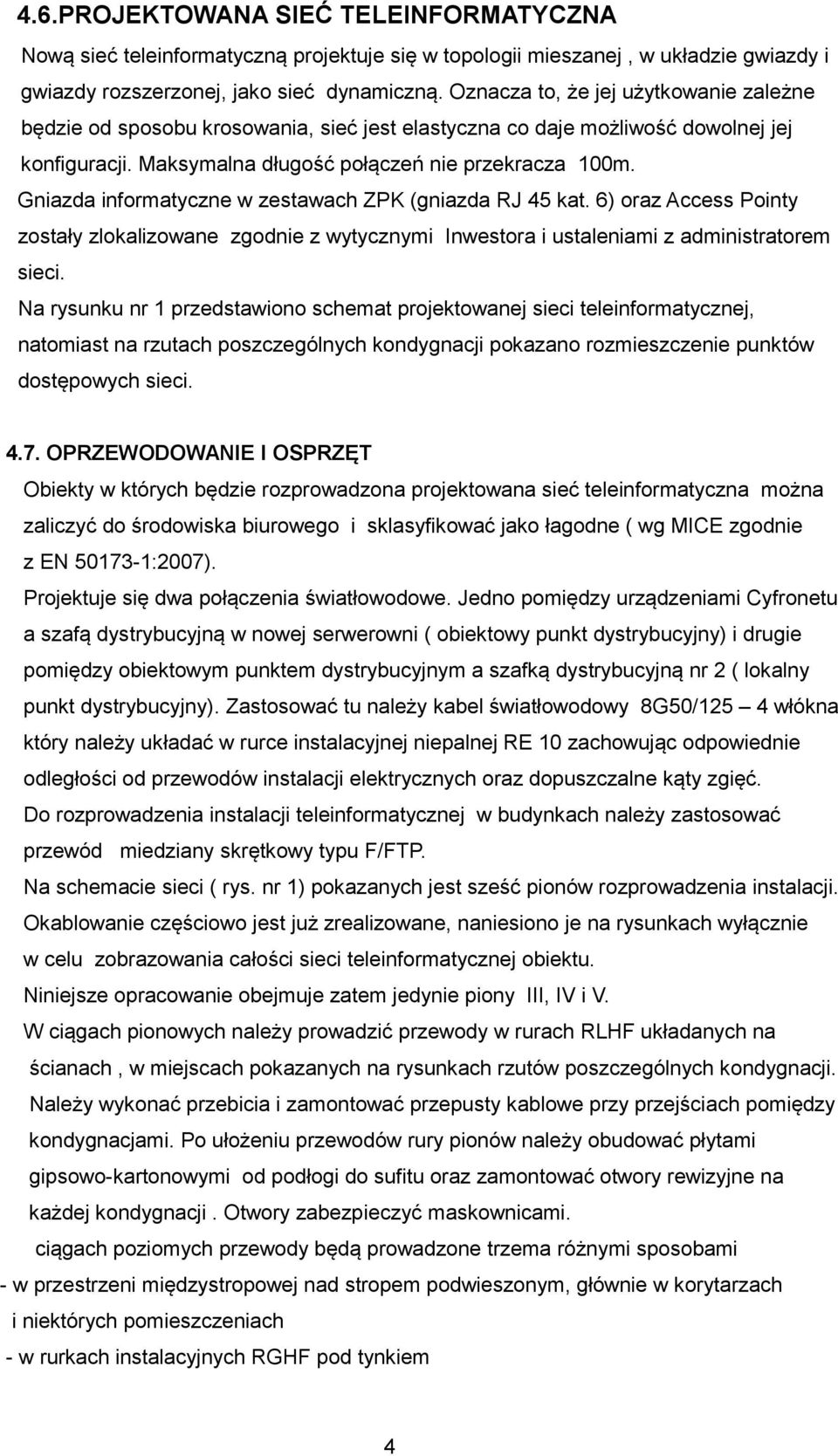

4 4.6.PROJEKTOWANA SIEĆ TELEINFORMATYCZNA Nową sieć teleinformatyczną projektuje się w topologii mieszanej, w układzie gwiazdy i gwiazdy rozszerzonej, jako sieć dynamiczną. Oznacza to, że jej użytkowanie zależne będzie od sposobu krosowania, sieć jest elastyczna co daje możliwość dowolnej jej konfiguracji. Maksymalna długość połączeń nie przekracza 100m. Gniazda informatyczne w zestawach ZPK (gniazda RJ 45 kat. 6) oraz Access Pointy zostały zlokalizowane zgodnie z wytycznymi Inwestora i ustaleniami z administratorem sieci. Na rysunku nr 1 przedstawiono schemat projektowanej sieci teleinformatycznej, natomiast na rzutach poszczególnych kondygnacji pokazano rozmieszczenie punktów dostępowych sieci OPRZEWODOWANIE I OSPRZĘT Obiekty w których będzie rozprowadzona projektowana sieć teleinformatyczna można zaliczyć do środowiska biurowego i sklasyfikować jako łagodne ( wg MICE zgodnie z EN :2007). Projektuje się dwa połączenia światłowodowe. Jedno pomiędzy urządzeniami Cyfronetu a szafą dystrybucyjną w nowej serwerowni ( obiektowy punkt dystrybucyjny) i drugie pomiędzy obiektowym punktem dystrybucyjnym a szafką dystrybucyjną nr 2 ( lokalny punkt dystrybucyjny). Zastosować tu należy kabel światłowodowy 8G50/125 4 włókna który należy układać w rurce instalacyjnej niepalnej RE 10 zachowując odpowiednie odległości od przewodów instalacji elektrycznych oraz dopuszczalne kąty zgięć. Do rozprowadzenia instalacji teleinformatycznej w budynkach należy zastosować przewód miedziany skrętkowy typu F/FTP. Na schemacie sieci ( rys. nr 1) pokazanych jest sześć pionów rozprowadzenia instalacji. Okablowanie częściowo jest już zrealizowane, naniesiono je na rysunkach wyłącznie w celu zobrazowania całości sieci teleinformatycznej obiektu. Niniejsze opracowanie obejmuje zatem jedynie piony III, IV i V. W ciągach pionowych należy prowadzić przewody w rurach RLHF układanych na ścianach, w miejscach pokazanych na rysunkach rzutów poszczególnych kondygnacji. Należy wykonać przebicia i zamontować przepusty kablowe przy przejściach pomiędzy kondygnacjami. Po ułożeniu przewodów rury pionów należy obudować płytami gipsowo-kartonowymi od podłogi do sufitu oraz zamontować otwory rewizyjne na każdej kondygnacji. Otwory zabezpieczyć maskownicami. ciągach poziomych przewody będą prowadzone trzema różnymi sposobami - w przestrzeni międzystropowej nad stropem podwieszonym, głównie w korytarzach i niektórych pomieszczeniach - w rurkach instalacyjnych RGHF pod tynkiem 4

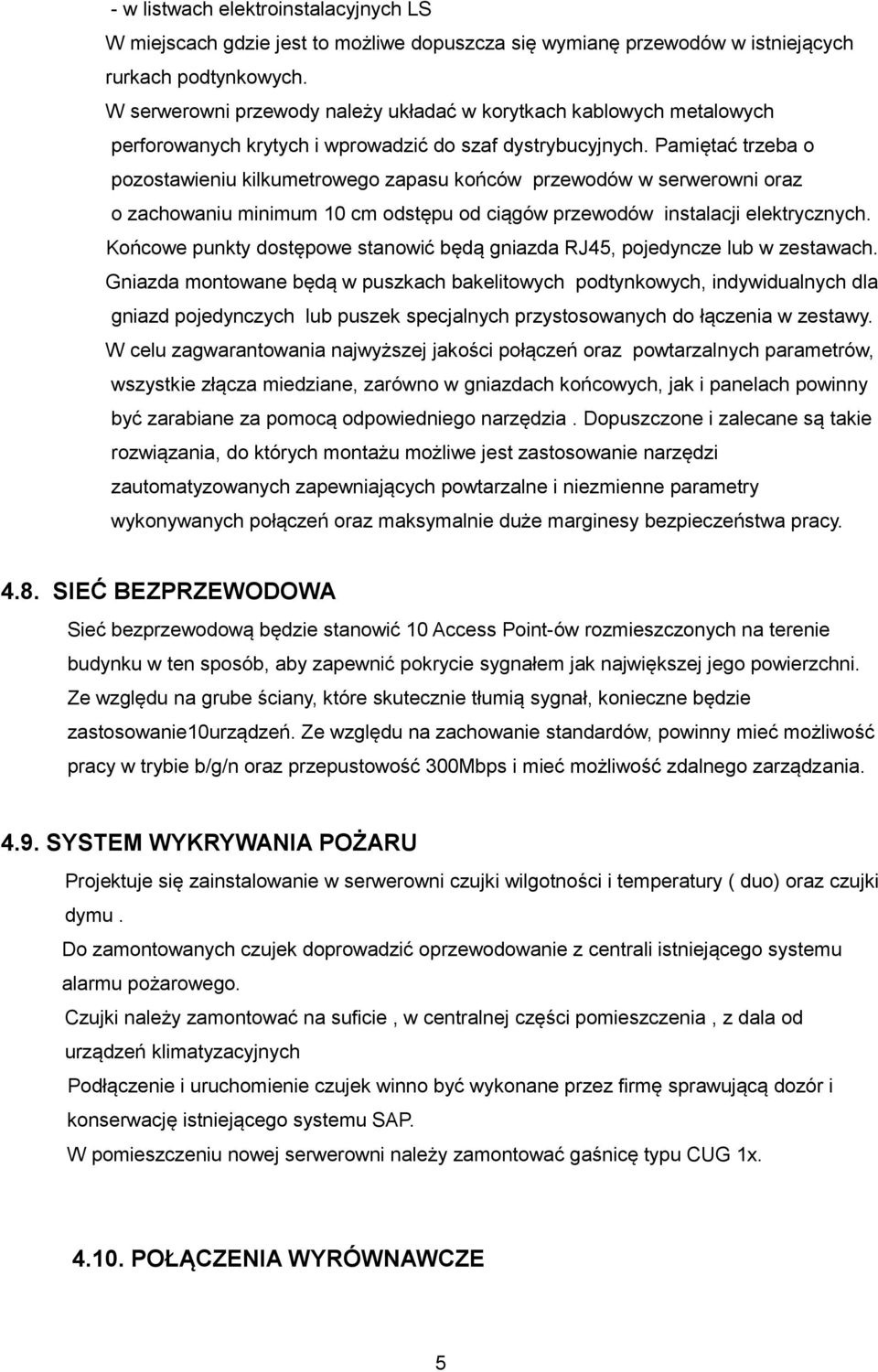

5 - w listwach elektroinstalacyjnych LS W miejscach gdzie jest to możliwe dopuszcza się wymianę przewodów w istniejących rurkach podtynkowych. W serwerowni przewody należy układać w korytkach kablowych metalowych perforowanych krytych i wprowadzić do szaf dystrybucyjnych. Pamiętać trzeba o pozostawieniu kilkumetrowego zapasu końców przewodów w serwerowni oraz o zachowaniu minimum 10 cm odstępu od ciągów przewodów instalacji elektrycznych. Końcowe punkty dostępowe stanowić będą gniazda RJ45, pojedyncze lub w zestawach. Gniazda montowane będą w puszkach bakelitowych podtynkowych, indywidualnych dla gniazd pojedynczych lub puszek specjalnych przystosowanych do łączenia w zestawy. W celu zagwarantowania najwyższej jakości połączeń oraz powtarzalnych parametrów, wszystkie złącza miedziane, zarówno w gniazdach końcowych, jak i panelach powinny być zarabiane za pomocą odpowiedniego narzędzia. Dopuszczone i zalecane są takie rozwiązania, do których montażu możliwe jest zastosowanie narzędzi zautomatyzowanych zapewniających powtarzalne i niezmienne parametry wykonywanych połączeń oraz maksymalnie duże marginesy bezpieczeństwa pracy SIEĆ BEZPRZEWODOWA Sieć bezprzewodową będzie stanowić 10 Access Point-ów rozmieszczonych na terenie budynku w ten sposób, aby zapewnić pokrycie sygnałem jak największej jego powierzchni. Ze względu na grube ściany, które skutecznie tłumią sygnał, konieczne będzie zastosowanie10urządzeń. Ze względu na zachowanie standardów, powinny mieć możliwość pracy w trybie b/g/n oraz przepustowość 300Mbps i mieć możliwość zdalnego zarządzania SYSTEM WYKRYWANIA POŻARU Projektuje się zainstalowanie w serwerowni czujki wilgotności i temperatury ( duo) oraz czujki dymu. Do zamontowanych czujek doprowadzić oprzewodowanie z centrali istniejącego systemu alarmu pożarowego. Czujki należy zamontować na suficie, w centralnej części pomieszczenia, z dala od urządzeń klimatyzacyjnych Podłączenie i uruchomienie czujek winno być wykonane przez firmę sprawującą dozór i konserwację istniejącego systemu SAP. W pomieszczeniu nowej serwerowni należy zamontować gaśnicę typu CUG 1x POŁĄCZENIA WYRÓWNAWCZE 5

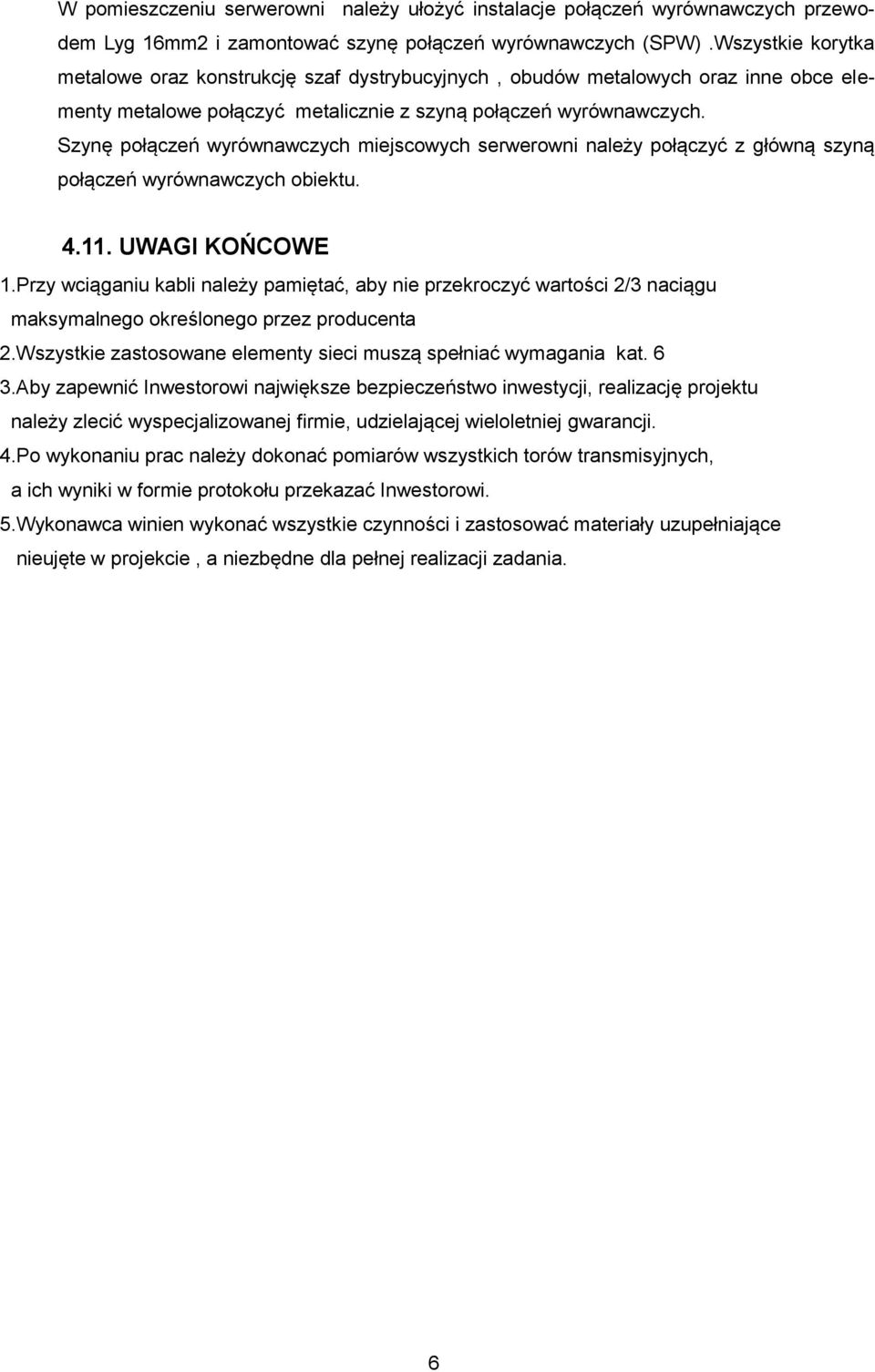

6 W pomieszczeniu serwerowni należy ułożyć instalacje połączeń wyrównawczych przewodem Lyg 16mm2 i zamontować szynę połączeń wyrównawczych (SPW).Wszystkie korytka metalowe oraz konstrukcję szaf dystrybucyjnych, obudów metalowych oraz inne obce elementy metalowe połączyć metalicznie z szyną połączeń wyrównawczych. Szynę połączeń wyrównawczych miejscowych serwerowni należy połączyć z główną szyną połączeń wyrównawczych obiektu UWAGI KOŃCOWE 1.Przy wciąganiu kabli należy pamiętać, aby nie przekroczyć wartości 2/3 naciągu maksymalnego określonego przez producenta 2.Wszystkie zastosowane elementy sieci muszą spełniać wymagania kat. 6 3.Aby zapewnić Inwestorowi największe bezpieczeństwo inwestycji, realizację projektu należy zlecić wyspecjalizowanej firmie, udzielającej wieloletniej gwarancji. 4.Po wykonaniu prac należy dokonać pomiarów wszystkich torów transmisyjnych, a ich wyniki w formie protokołu przekazać Inwestorowi. 5.Wykonawca winien wykonać wszystkie czynności i zastosować materiały uzupełniające nieujęte w projekcie, a niezbędne dla pełnej realizacji zadania. 6
