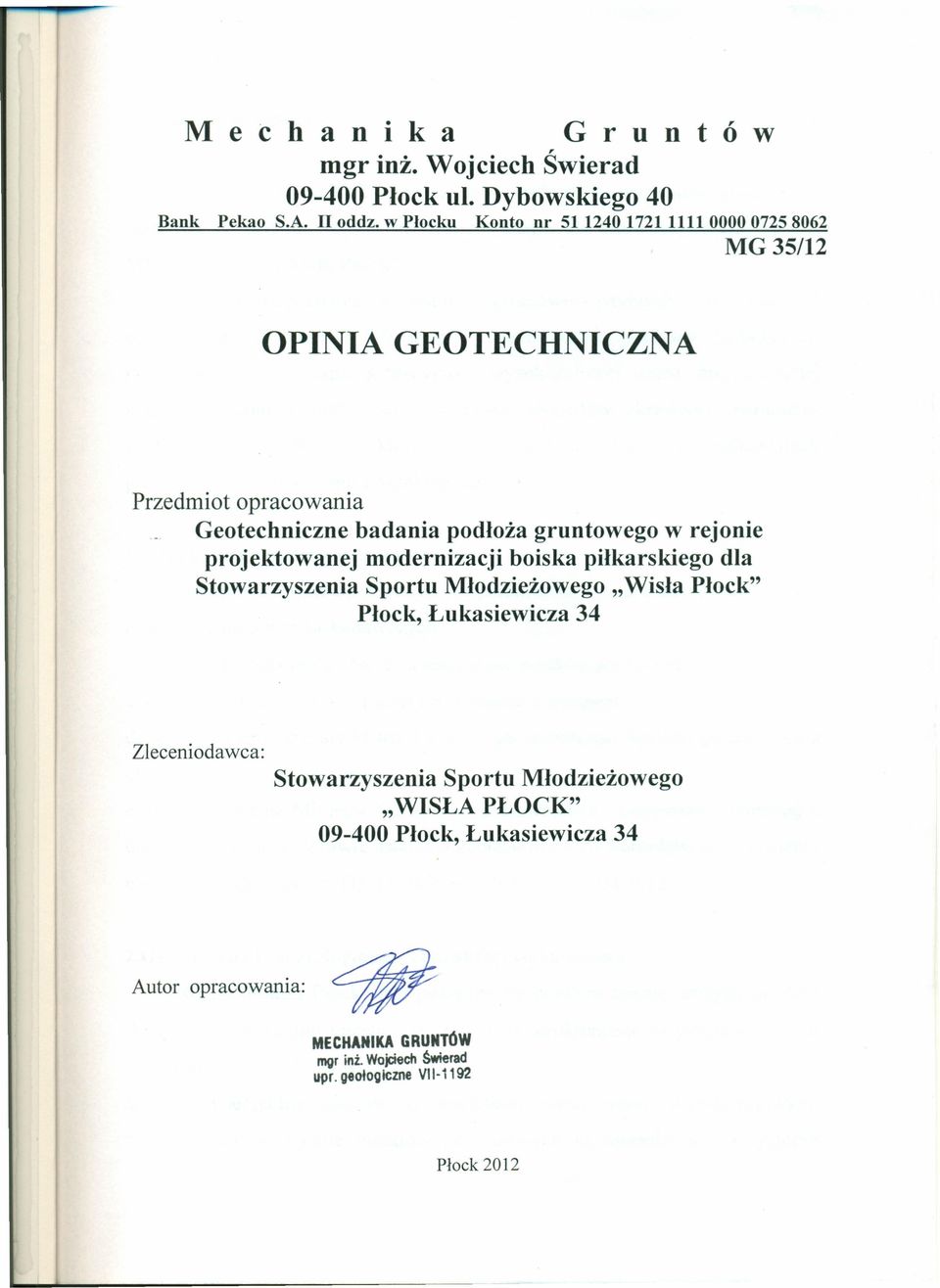

1 Meehanika Gruntów mgr inż. Wojciech Świerad Płock ul. Dybowskiego 40 Bank Pekao S.A. II oddz. w Płocku Konto nr MG 35/12 OPINIA GEOTECHNICZNA Przedmiot opracowania Geotechniczne badania podłoża gruntowego w rejonie projektowanej modernizacji boiska piłkarskiego dla Stowarzyszenia Sportu Młodzieżowego" Wisła Płock" Płock, Łukasiewicza 34 Zleceniodawca: Stowarzyszenia Sportu Młodzieżowego "WISŁA PŁOCK" Płock, Łukasiewicza 34 Autor opracowania: MECHANIKA GRUNTÓW mgr inż. Wojciech Świerad upr. geołoglczne VII1192 Płock 2012

w rejonie projektowanej modernizacji boiska piłkarskiego dla Stowarzyszenia Sportu Młodzieżowego" Wisła Płock" Płock, Łukasiewicza 34

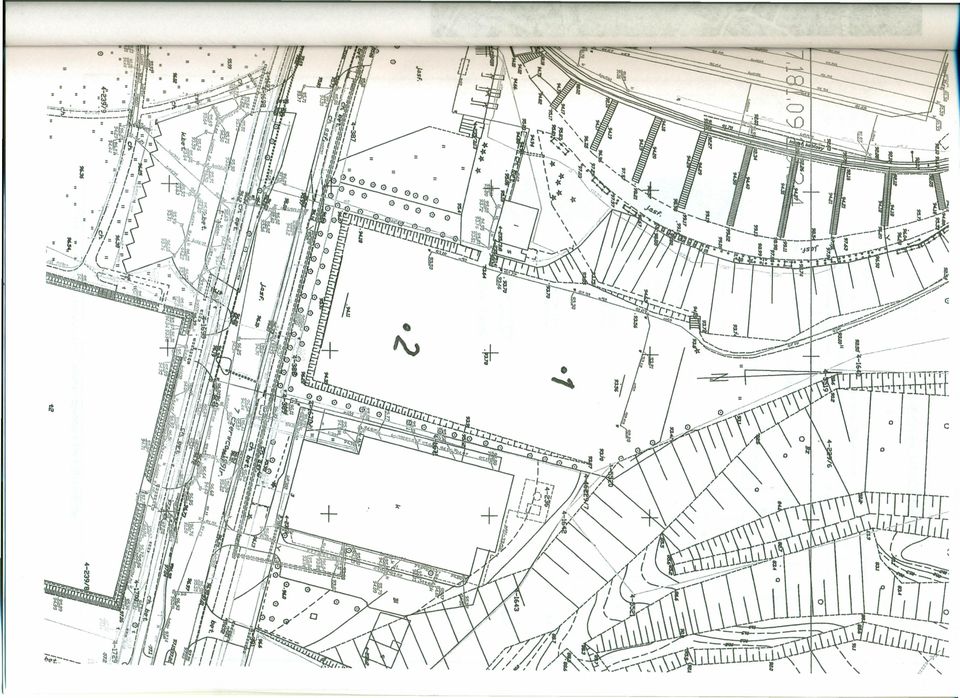

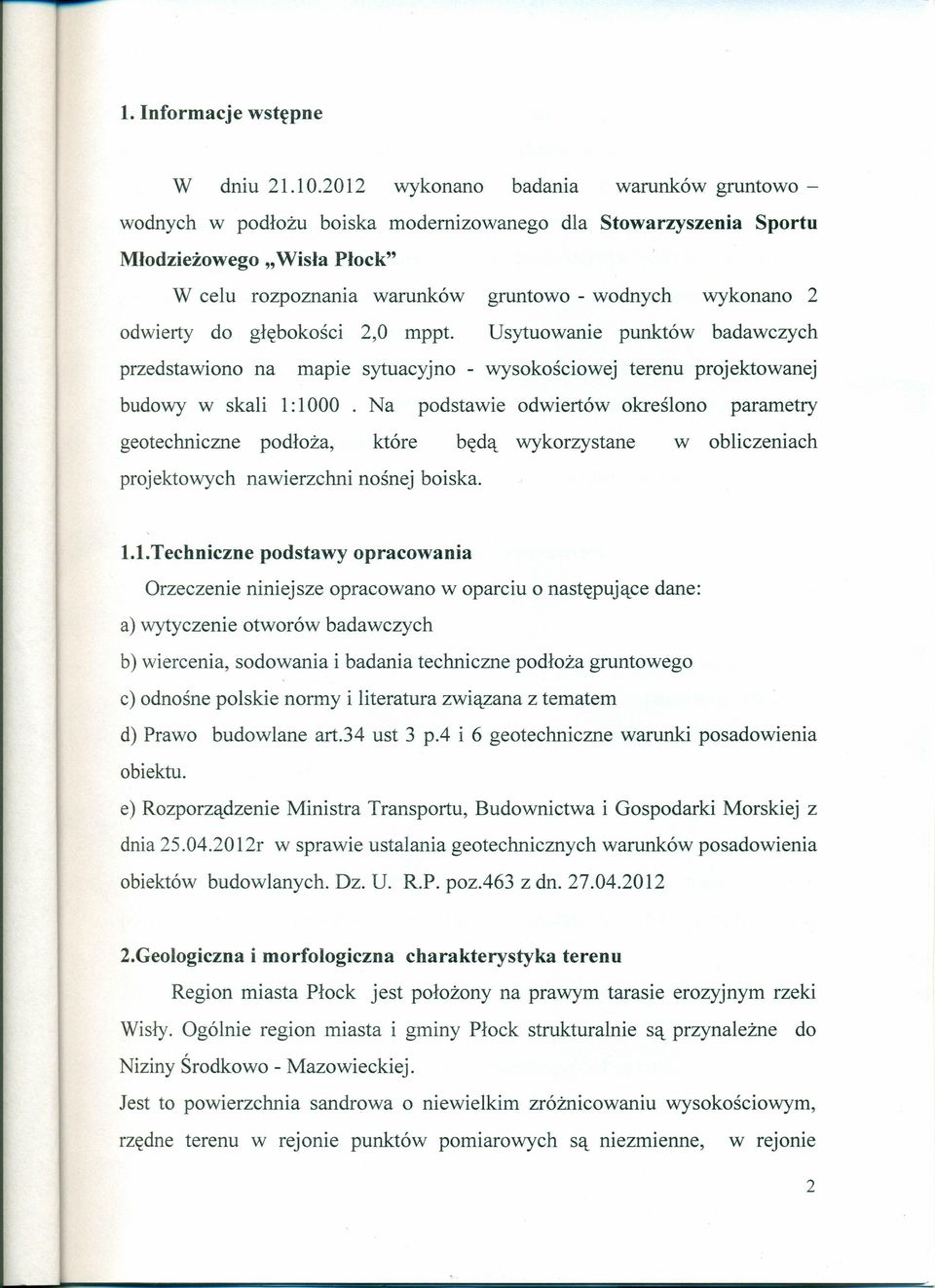

2 1. Informacje wstępne W dniu wykonano badania warunków gruntowo wodnych w podłożu boiska modernizowanego dla Stowarzyszenia Sportu Młodzieżowego "Wisła Płock" W celu rozpoznania warunków gruntowo wodnych wykonano 2 odwierty do głębokości 2,0 mppt. Usytuowanie punktów badawczych przedstawiono na mapie sytuacyjno wysokościowej terenu projektowanej budowy w skali 1:1000 Na podstawie odwiertów określono parametry geotechniczne podłoża, które będą wykorzystane w obliczeniach projektowych nawierzchni nośnej boiska. 1.1.Techniczne podstawy opracowania Orzeczenie niniejsze opracowano w oparciu o następujące dane: a) wytyczenie otworów badawczych b) wiercenia, sodowania i badania techniczne podłoża gruntowego c) odnośne polskie normy i literatura związana z tematem d) Prawo budowlane art.34 ust 3 pa i 6 geotechniczne warunki posadowienia obiektu. e) Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia r w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych. Dz. U. R.P. poza63 z dn Geologiczna i morfologiczna charakterystyka terenu Region miasta Płock jest położony na prawym tarasie erozyjnym rzeki Wisły. Ogólnie region miasta i gminy Płock strukturalnie są przynależne do Niziny Środkowo Mazowieckiej. Jest to powierzchnia sandrowa o niewielkim zróżnicowaniu wysokościowym, rzędne terenu w rejonie punktów pomiarowych są niezmienne, w rejorne 2

3 dzielnicy są w przedziale 93,5 94,50m npm. Występujące na badanym obszarze czwartorzędowe osady Holocenu wykształcone są w postaci gruntów organicznych (humus piaszczysty) i utworów antropogenicznych nasypów piaszczysto gliniastych. Plejstocen reprezentują piaski średnioziarniste zaglinione i gliny piaszczyste. Gliny te są pochodzenia polodowcowego głównie z okresu zlodowacenia południowopolskiego i środkowopolskiego. Warstwy gliny piaszczystej zwięzłej barwy ciemno brązowej są tworami moreny dennej lodowca. Spągu utworów spoistych nie nawiercono do poziomu wykonanych wierceń t.j. do 2,00m. Gliny te sklasyfikowano w grupie B pod względem konsolidacji (zgodnie z p.i.4.6. PN81/B03020). Teren obecnych badań jest płaski o rzędnej 93,70 93,90 m npm. 3. Wyniki technicznych badań podłoża gruntowego 3.1. Opis badań polowych Badania geotechniczne podłoża działki przeprowadzono na podstawie wierceń 2 otworów badawczych do głębokości 2,00m. Usytuowanie punktów pomiarowych przedstawiono na załączonym planie sytuacyjno wysokościowym terenu badań załącznik 2 Otwory głębiono za pomocą lekkiego świdra ręcznego z końcówką łyżkową o średnicy 80 mm. Stan zagęszczenia piasków określono sondowaniem sondą typu SDlO. W trakcie wierceń prowadzono badania makroskopowe pobranych próbek gruntów, określając ich genezę, klasyfikację gatunkową, barwę, wilgotność i stan zgodnie z normami: 1)PN86/B02480 "Grunty budowlane. Określenia, symbole, podział I OpIS gruntów" 2)PN88/B04481 "Grunty budowlane. Badania próbek gruntu" 3)PN74/B04452 "Grunty budowlane. Badania polowe" 3

Plejstocen reprezentują piaski średnioziarniste zaglinione i gliny piaszczyste. Gliny te są pochodzenia polodowcowego głównie z okresu zlodowacenia południowopolskiego i środkowopolskiego.

4 Po zakończeniu pomiarów wyrobiska zlikwidowano pierwotnego układu warstw. urobkiem z zachowaniem 3.2. Charakterystyka warunków gruntowych Z przeprowadzonych badań wynika, że podłoże omawianej działki budują utwory mineralne rodzime pochodzenia wodno lodowcowego i polodowcowego. Isza warstwa to 30cm humusu piaszczystego gleby (gruntu próchnicznego. IIgą warstwę do poziomu 1,3Om stanowią nasypy piaszczysto gliniaste IIIcią warstwę od 1,302,00m stanowiątwardoplastyczne gliny piaszczyste i piaszczyste zwięzłe, wilgotne, o stopniu plastyczności I L =0,20. Spągu utworów spoistych nie nawiercono do poziomu wykonanych wierceń t.j. do 2,Om. Gliny te sklasyfikowano w grupie B pod względem konsolidacji (zgodnie z p PN81/B03020). Szczegółowy układ warstw gruntowych występujących w podłożu przedstawiono na profilach geotechnicznym załączniki 3.1 i 3.2. WNIOSKI Jak wynika z przeprowadzonych badań stan zagęszczenia piasków nasypowych występujących bezpośrednio pod zewnętrzną warstwą humusu można określić jako średnio zagęszczony o charakterystycznej wartości stopnia zagęszczenia I D =0,50. Stan gruntów spoistych można określić jako twardoplastyczny o charakterystycznej wartości stopnia plastyczności I L =0,25. Stan gruntów spoistych o nienaruszonej strukturze (poniżej 1,3mppt) można określić jako twardoplastyczny o charakterystycznej wartości stopnia plastyczności I L =0,20. Wody gruntowej do poziomu 2,Omppt nie stwierdzono. 4

Isza warstwa to 30cm humusu piaszczystego gleby (gruntu próchnicznego.

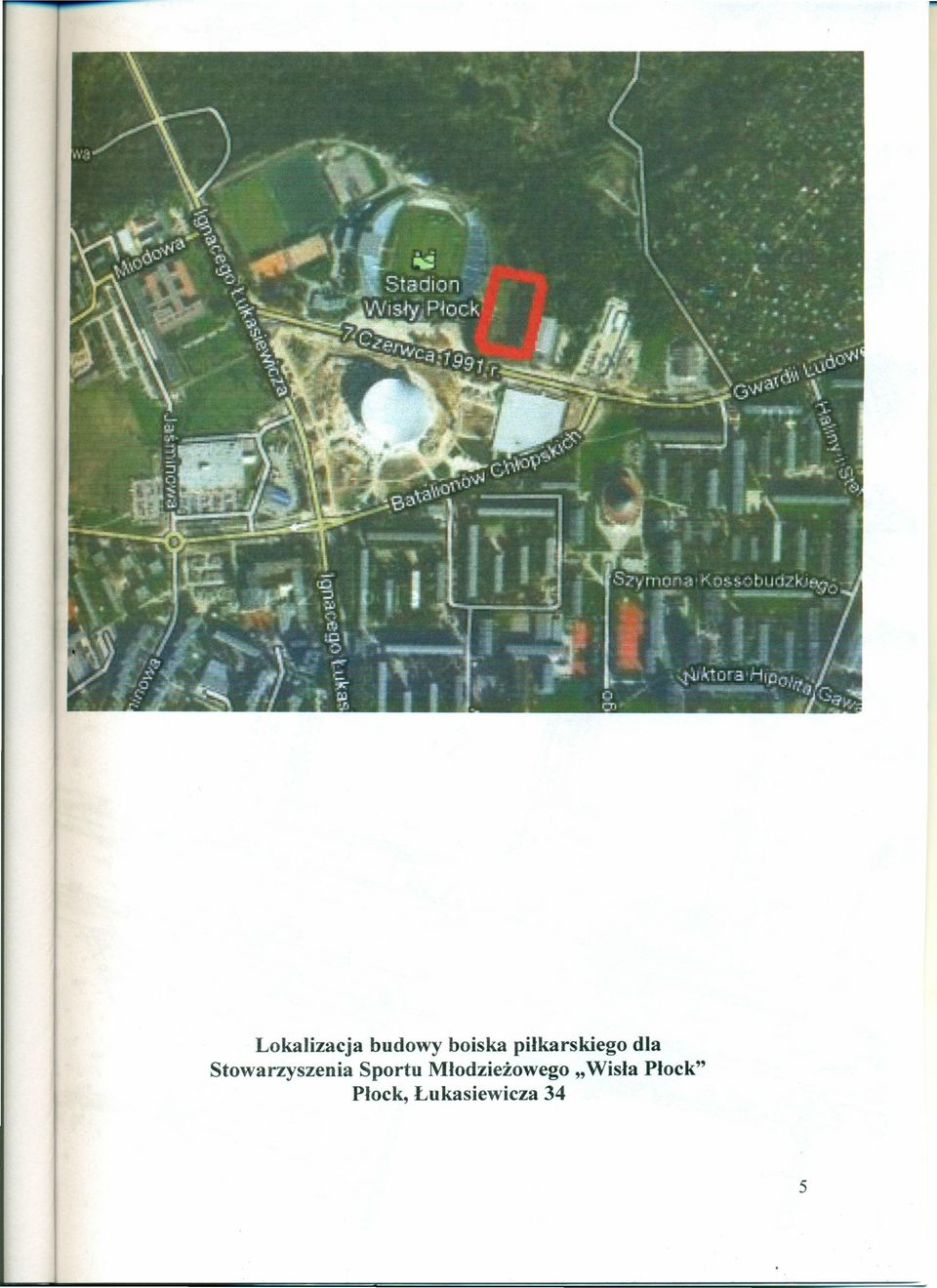

5 Lokalizacja budowy boiska piłkarskiego dla Stowarzyszenia Sportu Młodzieżowego" Wisła Płock" Płock, Łukasiewicza 34 5

6 <:> : o c o +

7 Mechanika Gruntów Płock KARTA OTWORU GEOTECHNICZNEGO lał.nr: 3.1 mgr inż. Wojciech Świerad Profil numer 1 Wiertnica: Miejscowość: Płock Obiekt: boisko System wiercenia: ręcznie Gmina: Płock Inwestor: Stowarzyszenie Sportu Młodzieżowego "Wisła Płoc Rzędna: m n.p.m Powiat: płocki Wiercenie wykonał: Mechanika Gruntów Płock Województwo: mazowieckie Dozor geologiczny: W.Świerad Skala 1 : 25 l Data wiercenia:,,,lo lo lo e '0 o ::> 'c <Jl lo <Jl C cal co 2 ale en. Profil al lo. > Przelot 'c o 'c = litologiczny Opis litologiczny 2 '1:l 5 '0. ES 2 en C>N z en e o'".,. g >. CI) en al o s CI) en CI)'" lo lo Ci) al CI) Ci [m.p.p.t] [m] [m] en N ) gleba, czarny 1 H II f c: w nasyp piaszczysto gliniasty I ciemno szary 2 nn.a.a 0.60 nasyp piaszczysty (Pd) r jasno siwy c x 'O CDr <II piasek średni zagliniony 3 szg 0.5 Ps jasno brązowy.. '.. c: , w o: glina piaszczysta 0.2 jasno brązowa u r '/ 4 tpl Gp 1.70 glina piaszczysta 0.25 jasno brązowa koniec odwiertu Rysunek wykonano programem " GeoStar" zgodnie z PN /98

rtu Młodzieżowego "Wisła Płoc Rzędna: 93.70 m n.p.m Powiat: płocki Wiercenie wykonał: Mechanika Gruntów Płock Województwo: mazowieckie Dozor geologiczny: W.

8 Mechanika Gruntów Płock mgr inż. Wojciech Świerad KARTA OTWORU GEOTECHNICZNEGO Profil numer 2 Zał.nr: 3.2 Wiertnica: Miejscowość: Płock Gmina: Płock Powiat: płocki Województwo: mazowieckie Obiekt: System wiercenia: ręcznie Inwestor: Stowarzyszenie Sportu Młodzieżowego 'Wisła Płoc.rł Wiercenie wykonał: Mechanika Gruntów Płock Rzędna: m n.p.m Dozor geologiczny: W.Świerad Skala 1 : 25 I Data wiercenia: Ol Oc Ol f[m.p.p.t)ł Profil litologiczny [m) Przelot [m) Opis litologiczny :l;l o.s o'" 8 ::::J C 2'"c en 9 <II c col. OU> Q)o en", 10 co Ol c en U> <II Ci gleba, czarny nasyp piaszczysty ciemno szary H nn (PslIPg) jasno brązowy l) nasypgliniasty(GPZ)+_t ciemno brązowy ro..v.70 I.// gleba próchnicza, czarny glina piaszczysta zwięzła, szaro brązowa glina piaszczysta, jasno brązowa 4 w tpl tpl HH 001 Gpz 0.25 _ Gp 'f glina piaszczysta, ciemno szara 2.00 "<, koniec odwiertu 0.2 Rysunek wykonano programem "GeoStar" zgodnie z PN /98

rł Wiercenie wykonał: Mechanika Gruntów Płock Rzędna: 93.90 m n.p.m Dozor geologiczny: W.Świerad Skala 1 : 25 I Data wiercenia: Ol Oc Ol f[m.p.p.t)ł Profil litologiczny [m) Przelot [m) Opis litologiczny 2 3 4 5 6 7 :l;l o.
