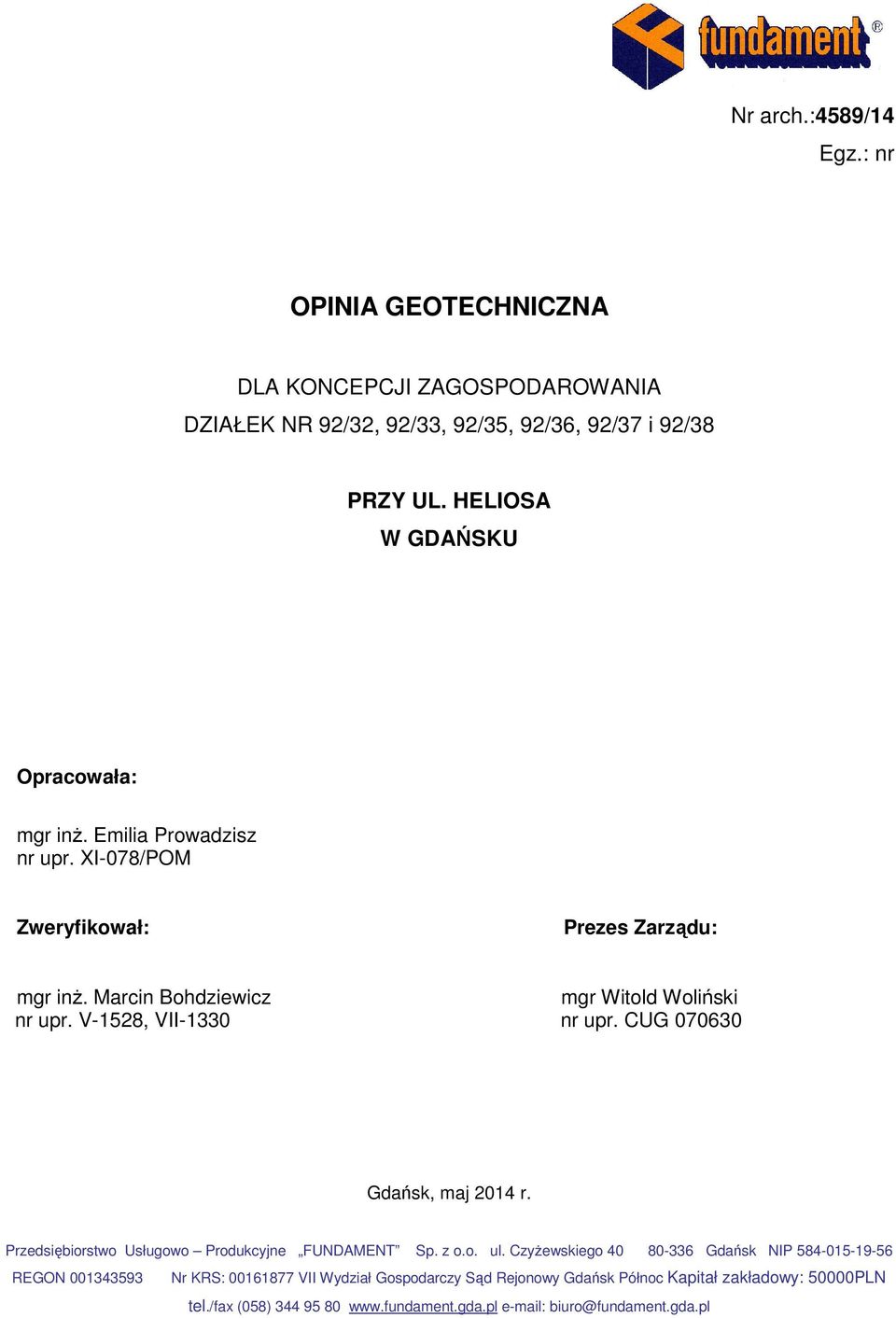

1 Nr arch.:4589/14 Egz.: nr OPINIA GEOTECHNICZNA DLA KONCEPCJI ZAGOSPODAROWANIA DZIAŁEK NR 92/32, 92/33, 92/35, 92/36, 92/37 i 92/38 PRZY UL. HELIOSA W GDAŃSKU Opracowała: mgr inŝ. Emilia Prowadzisz nr upr. XI-078/POM Zweryfikował: Prezes Zarządu: mgr inŝ. Marcin Bohdziewicz mgr Witold Woliński nr upr. V-1528, VII-1330 nr upr. CUG Gdańsk, maj 2014 r. Przedsiębiorstwo Usługowo Produkcyjne FUNDAMENT Sp. z o.o. ul. CzyŜewskiego Gdańsk NIP REGON Nr KRS: VII Wydział Gospodarczy Sąd Rejonowy Gdańsk Północ Kapitał zakładowy: 50000PLN tel./fax (058) biuro@fundament.gda.pl

2 Opinia geotechniczna dla koncepcji zagospodarowania działek nr 92/32, 92/33, 92/35, 92/36, 92/37 i 92/38 przy ul. Heliosa w Gdańsku. 2 SPIS TREŚCI 1.WSTĘP ZAKRES WYKONANYCH PRAC Prace terenowe Prace kameralne BUDOWA GEOLOGICZNA I WARUNKI WODNE WNIOSKI... 5 ZAŁĄCZNIKI 1. Mapa dokumentacyjna w skali 1: Symbole i znaki 3. Przekroje geotechniczne 4. Karty badań sondą dynamiczną DPL P.U.P. FUNDAMENT Sp. z o.o. ul. CzyŜewskiego 40, Gdańsk tel./fax.: (58) tel

3 Opinia geotechniczna dla koncepcji zagospodarowania działek nr 92/32, 92/33, 92/35, 92/36, 92/37 i 92/38 przy ul. Heliosa w Gdańsku. 3 1.WSTĘP Na zlecenie Pomorskiego Hurtowego Centrum Rolno - SpoŜywczego S.A. z siedzibą przy ul. Wodnika 50, Gdańsk, Przedsiębiorstwo Usługowo Produkcyjne Fundament Sp. z o.o. z siedzibą przy ul. CzyŜewskiego 40, Gdańsk, wykonało opinię geotechniczną dla koncepcji zagospodarowania działek na 92/32, 92/33, 92/35, 92/36, 92/37 i 92/38 przy ul. Heliosa w Gdańsku. Celem wykonanych badań było wstępne ustalenie warunków gruntowo - wodnych dla celów przedprojektowych oraz oszacowania orientacyjnych kosztów inwestycji. 2. ZAKRES WYKONANYCH PRAC 2.1. Prace terenowe Otwory badawcze zostały wytyczony metodą domiarów prostokątnych w dowiązaniu do stałych punktów terenowych w oparciu o przekazany przez Zleceniodawcę plan sytuacyjno - wysokościowy w skali 1: Rzędne otworów ustalono na podstawie niwelacji technicznej. Prace terenowe zostały wykonane pod dozorem geotechnicznym mgr inŝ. Michała Goczyńskiego w maju 2014 r. Wykonano: 8 otworów wiertniczych do głębokości 6,0 8,0 m p.p.t., łącznie 56,0 mb 3 sondowania sondą lekką typu DPL do głębokości 3,4 4,5 m p.p.t., łącznie 11,3 mb W czasie wierceń pobrano próby gruntu o naturalnej wilgotności. Wszystkie próby zbadano makroskopowo i ustalono poziom ich zalegania oraz określono poziomy zwierciadła wód gruntowych i sączeń wód gruntowych. Sondowania wykonano sondą lekką typu DPL z końcówką stoŝkową o średnicy stoŝka 35,7 mm, co pozwoliło określić stopień zagęszczenia gruntów sypkich oraz opór gruntów spoistych w warunkach in situ. Wyniki badań sondą przedstawiono na kartach stanowiących załączniki nr 4. Lokalizację otworów badawczych przedstawiono na mapie dokumentacyjnej stanowiącej załącznik nr 1. P.U.P. FUNDAMENT Sp. z o.o. ul. CzyŜewskiego 40, Gdańsk tel./fax.: (58) tel

4 Opinia geotechniczna dla koncepcji zagospodarowania działek nr 92/32, 92/33, 92/35, 92/36, 92/37 i 92/38 przy ul. Heliosa w Gdańsku Prace kameralne W ramach prac kameralnych wykonano: mapę dokumentacyjną w skali 1: 1000 na podkładzie planu sytuacyjno wysokościowego, przekroje geotechniczne, karty wyników badań sondą lekką typu DPL niniejszą część tekstową opracowania. 3. BUDOWA GEOLOGICZNA I WARUNKI WODNE Pod względem geomorfologicznym teren stanowi fragment wysoczyzny morenowej w obrębie Pojezierza Kaszubskiego. Rzędne terenu w miejscu wykonanych otworów wiertniczych wynoszą H = 146,06 149,08 m n.p.m. Aktualnie teren badań jest niezagospodarowany, od strony południowej graniczy z Pomorskim Centrum Hurtowym - RËNK. Od powierzchni terenu nawiercono warstwę gleby o miąŝszości 0,3 0,7 m. PoniŜej warstwy gleby nawiercono: plejstoceńskie grunty lodowcowe wykształcone w postaci piasków gliniastych, glin piaszczystych, gliny pylastych i pyłów piaszczystych, plejstoceńskie grunty wodnolodowcowe reprezentowane przez piaski drobne i piaski średnie. Swobodne zwierciadło wody gruntowej (woda zawieszona na stropie gruntów spoistych) nawiercono w otworze nr 1 na głębokości 7,0 m p.p.t., tj. na rzędnej H = 141,31 m n.p.m. Ponadto w otworach nr 1, 5, 6 i 8 nawiercono sączenia wód gruntowych na głębokości 2,0 3,0 m p.p.t., tj. na rzędnych H = 143,26 146,88 m n.p.m. Schematyczny układ zalegania poszczególnych utworów wraz z poziomami wód gruntowych i sączeń wód gruntowych przedstawiono na przekrojach geotechnicznych stanowiących załącznik 3. P.U.P. FUNDAMENT Sp. z o.o. ul. CzyŜewskiego 40, Gdańsk tel./fax.: (58) tel

5 Opinia geotechniczna dla koncepcji zagospodarowania działek nr 92/32, 92/33, 92/35, 92/36, 92/37 i 92/38 przy ul. Heliosa w Gdańsku WNIOSKI 4.1 W wyniku przeprowadzonych badań geotechnicznych stwierdzono, Ŝe w podłoŝu występują średnio korzystne warunki gruntowo - wodne. W podłoŝu gruntowym nawiercono: grunty słabonośne: warstwa gleby o miąŝszości 0,3 0,7 m, grunty nośne: - spoiste - piaski gliniaste, gliny piaszczyste, gliny pylaste i pyły piaszczyste występujące w stanie plastycznym i twardoplastycznym, - piaszczyste - piaski drobne i piaski średnie występujące w stanie od luźnego do zagęszczonego 4.2 Swobodne zwierciadło wody gruntowej (woda zawieszona na stropie gruntów spoistych) nawiercono w otworze nr 1 na głębokości 7,0 m p.p.t., tj. na rzędnej H = 141,31 m n.p.m. Ponadto w otworach nr 1, 5, 6 i 8 nawiercono sączenia wód gruntowych na głębokości 2,0 3,0 m p.p.t., tj. na rzędnych H = 143,26 146,88 m n.p.m. Podany w opracowaniu stan wód gruntowych odnosi się do okresu badań i moŝe ulegać wahaniom (moŝe być wyŝszy o około 0,5 m) w zaleŝności od pory roku oraz intensywności opadów atmosferycznych. 4.3 Po przyjęciu koncepcji zagospodarowania terenu oraz ustaleniu poziomów posadowienia obiektów naleŝy wykonać pełne badania geotechniczne zgodnie z rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych, (Dz.U.Nr2012 poz.463) oraz ustawą Prawo geologiczne i górnicze (Dziennik Ustaw 2011, Nr 163 poz. 981 z dnia 09 czerwca 2011 r.). 4.4 Głębokość przemarzania gruntów dla rejonu przeprowadzonych badań wynosi h Z = 1,0 m wg normy PN-81/B Opracowała: mgr inŝ. Emilia Prowadzisz P.U.P. FUNDAMENT Sp. z o.o. ul. CzyŜewskiego 40, Gdańsk tel./fax.: (58) tel

6 I x 4 I` II 5 x 6 x 7 8 II` LEGENDA: 1 - otwór wiertniczy x - sondowanie sondą lekką DPL I I` - linia przekroju geotechnicznego Opracowała: P.U.P. Fundament Sp. z o.o., Gdańsk, ul. CzyŜewskiego 40 mgr inŝ. Emilia Prowadzisz Data: maj 2014 r. Skala: 1: 1000 MAPA DOKUMENTACYJNA Miejscowość: Gdańsk, ul. Heliosa Obiekt: Koncepcja zagospodarowania działek nr arch.: 4589/14 OPINIA GEOTECHNICZNA ZAŁĄCZNIK NR 1.

7 OBJAŚNIENIA SYMBOLI i ZNAKÓW UŻYTYCH NA PRZEKROJACH GEOLOGICZNYCH i PROFILACH Symbole geotechniczne gruntów wg normy PN 86/B GRUNTY ANTROPOGENICZNE / NASYPOWE nb nasyp budowlany nn nasyp niebudowlany (niekontrolowany) Gb gleba GRUNTY RODZIME ORGANICZNE H grunt próchniczny [2%<I om <5%] Nm namuł [5%<I om <30%] Kr kreda jeziorna [CaCO 3>5%] T torf [I om>30%] GRUNTY RODZIME MINERALNE KO otoczaki piaski gliniaste Ż żwir Πp/Π pył piaszczysty/pył Po pospółka Gp glina piaszczysta Pog pospółka gliniasta G glina Pr piaski grube Gπ glina pylasta Ps piaski średnie Gπz glina pylasta zwięzła piaski drobne I ił Pπ piaski pylaste BW burowęgiel Oznaczenia stanu gruntów i inne znaki Oznaczenia dotyczące wody gruntowej ln luźny ~~ sączenie wody gruntowej szg średnio zagęszczony zg zagęszczony zwierciadło swobodne (poziom naw = poziom ust.) mpl miękkoplastyczny pl plastyczny ustabilizowane zwierciadło wody gruntowej tpl twardoplastyczny pzw półzwarty nawiercone zwierciadło wody gruntowej ID stopień zagęszczenia IL stopień plastyczności warstwa nawodniona // przewarstwienia (wkładki) + domieszki muszelki ZAŁĄCZNIK NR 2

8 m n.p.m. m n.p.m Gb Gπ//Πp Πp Gb Gπ// 0.50 Gb Gb Gπ Πp Ps Ps Ps Gp Gł Gł Gł Gł odległość między otworami: m m m 4 Opracowała: Data: maj 2014 r. P.U.P. Fundament Sp. z o.o., Gdańsk, ul. CzyŜewskiego 40 mgr inŝ. Emilia Prowadzisz Skala pionowa: 1: 100 Skala pozioma: 1: 1000 PRZEKRÓJ GEOTECHNICZNY I - I` Miejscowość: Gdańsk, ul. Heliosa Obiekt: Koncepcja zagospodarowania działek nr arch.: 4589/14 OPINIA GEOTECHNICZNA ZAŁĄCZNIK NR 3.1 Rysunek wykonano programem "GeoStar"

9 m n.p.m. m n.p.m Gb 0.30 (+) Gb Gp Gp Gb // // 5.50 Gb 0.70 Gπ 1.70 Gπ Gł Gπ//Πp Gł. 8.0 Πp Ps Gł Pr Gp Gł odległość między otworami: m m m 8 Rysunek wykonano programem "GeoStar" Opracowała: Data: maj 2014 r. P.U.P. Fundament Sp. z o.o., Gdańsk, ul. CzyŜewskiego 40 mgr inŝ. Emilia Prowadzisz Skala pionowa: 1: 100 Skala pozioma: 1: 1000 PRZEKRÓJ GEOTECHNICZNY II - II` Miejscowość: Gdańsk, ul. Heliosa Obiekt: Koncepcja zagospodarowania działek nr arch.: 4589/14 OPINIA GEOTECHNICZNA ZAŁĄCZNIK NR 3.2

10 P.U.P. Fundament" Sp. z o.o. ul. CzyŜewskiego 40, Gdańsk WYNIKI BADAŃ SONDĄ DYNAMICZNĄ DPL Profil numer 4 Zał.Nr: 4.1 Sonda Nr: 4 Miejscowość: Gdańsk, ul. Heliosa Gmina: Gdańsk Powiat: Gdańsk Województwo: pomorskie Obiekt: Koncepcja zagospodarowania działek Inwestor: Pomorskie hurtowe Centrum Rolno-SpoŜywcze S.A. Nadzór geologiczny: mgr inŝ. M.Goczyński System wiercenia: mechaniczny Rzędna: m n.p.m. Skala 1 : 100 Data wiercenia: Głębokość Profil Interpretacja zwierciadła litologiczny wody Ilość udarów na 10 cm wbicia sondy N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Symbol Warstwa Gb Stratygrafia 1.0 Gπ 2.0 Πp Czwartorzęd Plejstocen 3.0 Ps odwiert Ps 6.0 Rysunek wykonano programem "GeoStar" Kartę opracował: mgr inŝ. E.Prowadzisz
