1 Nr arch. 3686/11 Egz. nr 1 DOKUMENTACJA GEOTECHNICZNA DLA PROJEKTU PRZEBUDOWY DROGI WOJEWÓDZKIEJ NR 216 W CHAŁUPACH POWIAT PUCKI Opracowała: mgr inż. Emilia Prowadzisz Zweryfikował: Prezes Zarządu: mgr inż. Marcin Bohdziewicz mgr Witold Woliński nr upr. VII-1330, V-1528 nr upr. CUG Gdańsk, luty 2011 r. Przedsiębiorstwo Usługowo Produkcyjne FUNDAMENT Sp. z o.o. ul. Czyżewskiego Gdańsk NIP REGON KONTO BANKOWE :BPH O/Gdańsk tel./fax (058) tel. (058) , biuro@fundament.gda.pl

2 Dokumentacja geotechniczna dla projektu przebudowy drogi wojewódzkiej nr 216 w Chałupach w powiecie puckim. 2 SPIS TREŚCI TEKST: 1. Wstęp str Zakres wykonanych prac str Budowa geologiczna i warunki wodne str Charakterystyka geotechniczna podłoża str Charakterystyka odkrywek nawierzchni drogowych str Wnioski geotechniczne str. 8 ZAŁĄCZNIKI 1. Mapa dokumentacyjna w skali 1: Symbole i znaki 3. Tabela parametrów geotechnicznych 4. Szkice odkrywek nawierzchni drogowych 5. Karty dokumentacyjne otworów wiertniczych 6. Karty wyników badań sondą lekką typu DPL P.U.P. FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40, Gdańsk tel./fax.: (058) tel

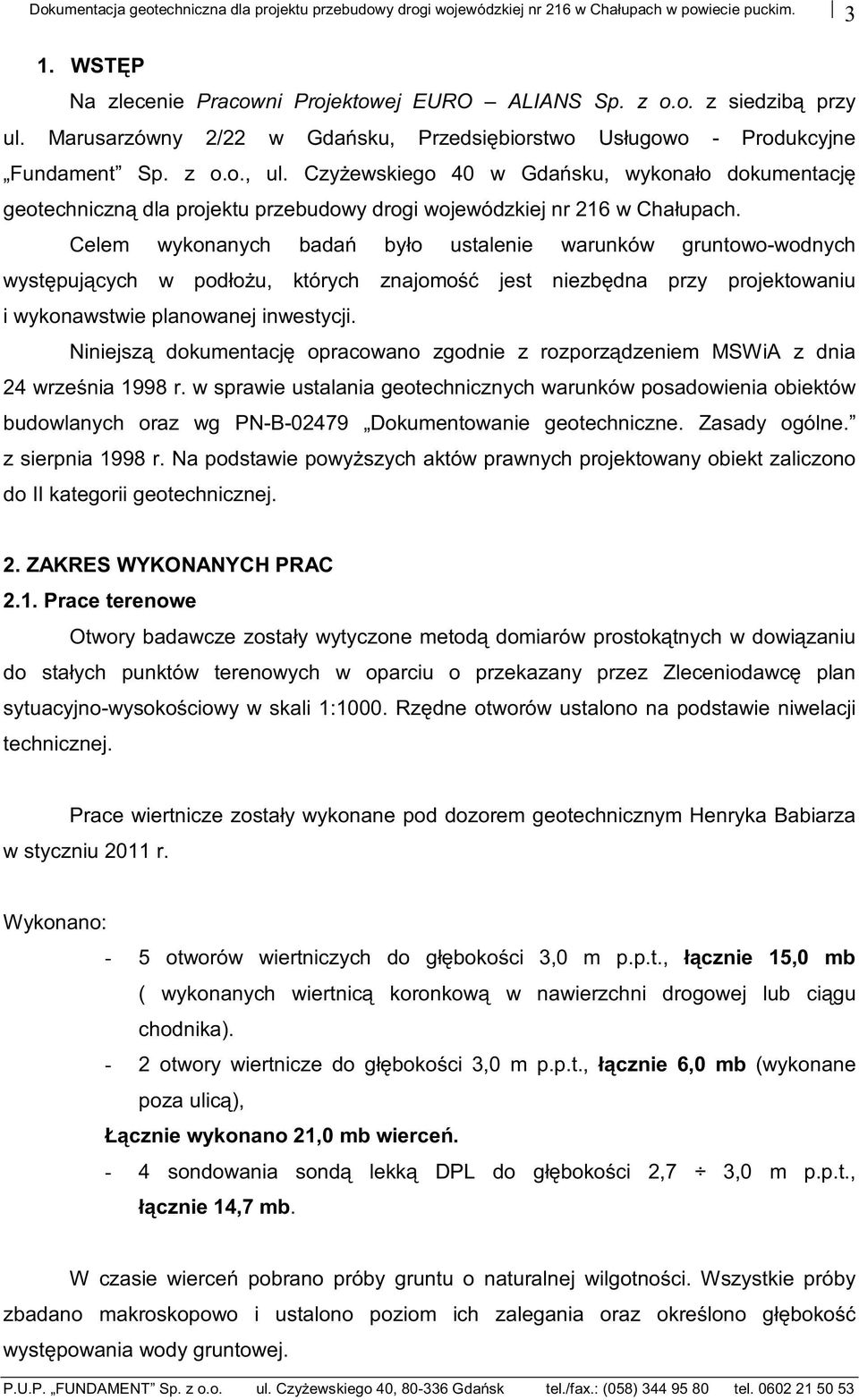

3 Dokumentacja geotechniczna dla projektu przebudowy drogi wojewódzkiej nr 216 w Chałupach w powiecie puckim WSTĘP Na zlecenie Pracowni Projektowej EURO ALIANS Sp. z o.o. z siedzibą przy ul. Marusarzówny 2/22 w Gdańsku, Przedsiębiorstwo Usługowo - Produkcyjne Fundament Sp. z o.o., ul. Czyżewskiego 40 w Gdańsku, wykonało dokumentację geotechniczną dla projektu przebudowy drogi wojewódzkiej nr 216 w Chałupach. Celem wykonanych badań było ustalenie warunków gruntowo-wodnych występujących w podłożu, których znajomość jest niezbędna przy projektowaniu i wykonawstwie planowanej inwestycji. Niniejszą dokumentację opracowano zgodnie z rozporządzeniem MSWiA z dnia 24 września 1998 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych oraz wg PN-B Dokumentowanie geotechniczne. Zasady ogólne. z sierpnia 1998 r. Na podstawie powyższych aktów prawnych projektowany obiekt zaliczono do II kategorii geotechnicznej. 2. ZAKRES WYKONANYCH PRAC 2.1. Prace terenowe Otwory badawcze zostały wytyczone metodą domiarów prostokątnych w dowiązaniu do stałych punktów terenowych w oparciu o przekazany przez Zleceniodawcę plan sytuacyjno-wysokościowy w skali 1:1000. Rzędne otworów ustalono na podstawie niwelacji technicznej. Prace wiertnicze zostały wykonane pod dozorem geotechnicznym Henryka Babiarza w styczniu 2011 r. Wykonano: - 5 otworów wiertniczych do głębokości 3,0 m p.p.t., łącznie 15,0 mb ( wykonanych wiertnicą koronkową w nawierzchni drogowej lub ciągu chodnika). - 2 otwory wiertnicze do głębokości 3,0 m p.p.t., łącznie 6,0 mb (wykonane poza ulicą), Łącznie wykonano 21,0 mb wierceń. - 4 sondowania sondą lekką DPL do głębokości 2,7 3,0 m p.p.t., łącznie 14,7 mb. W czasie wierceń pobrano próby gruntu o naturalnej wilgotności. Wszystkie próby zbadano makroskopowo i ustalono poziom ich zalegania oraz określono głębokość występowania wody gruntowej. P.U.P. FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40, Gdańsk tel./fax.: (058) tel

4 Dokumentacja geotechniczna dla projektu przebudowy drogi wojewódzkiej nr 216 w Chałupach w powiecie puckim. 4 Sondowania wykonano sondą lekką typu DPL z końcówką stożkową o średnicy stożka 35,7 mm, co pozwoliło określić stopień zagęszczenia gruntów sypkich w warunkach in situ 2.2. Prace kameralne W ramach prac kameralnych wykonano: - mapę dokumentacyjną w skali 1:2000 na podkładzie planu sytuacyjno-wysokościowego - tabelę wartości parametrów geotechnicznych - szkic odkrywek nawierzchni drogowych - karty dokumentacyjne otworów wiertniczych - wykresy sondowań sondą typu DPL - część tekstową opracowania 3. BUDOWA GEOLOGICZNA I WARUNKI WODNE Teren badań pod względem geomorfologicznym stanowi fragment Mierzei Helskiej. Rzędne w obrębie wykonanych otworów wynoszą H = 1,10 2,50 m n.p.m. Prace wiertnicze prowadzone były w nawierzchni drogowej ulic lub chodnika (otwory nr 1, 3 6) oraz poza nawierzchnią jezdni (otwór nr 2 i 7). W rejonie drogi od powierzchni terenu zalega warstwa asfaltobetonu, betonu, cegieł, tłucznia i nasypu budowlanego złożonego z piasków drobnych z domieszką próchnicy oraz pospółek z domieszką kamieni. W otworze nr 4 (chodnik) nawierzchnia wykonana jest z trylinki oraz zalegającego poniżej nasypu złożonego z piasków drobnych z domieszką próchnicy i gruzu ceglanego. Poniżej tych warstw w podłożu gruntowym badanego terenu występują holoceńskie utwory eoliczno morskie reprezentowane przez piaski drobne z domieszką próchnicy, piaski drobne i piaski średnie, także z domieszką kamieni. Swobodne zwierciadło wody gruntowej nawiercono we wszystkich otworach wiertniczych na głębokości 0,60 2,50 m p.p.t., tj. na rzędnych H = 0,00 0,50 m n.p.m. Układ zalegania poszczególnych gruntów wraz z podziałem na warstwy geotechniczne przedstawiono na szkicach odkrywek nawierzchni drogowych załączniki nr oraz kartach dokumentacyjnych otworów wiertniczych stanowiących załączniki nr P.U.P. FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40, Gdańsk tel./fax.: (058) tel

5 Dokumentacja geotechniczna dla projektu przebudowy drogi wojewódzkiej nr 216 w Chałupach w powiecie puckim CHARAKTERYSTYKA GEOTECHNICZNA PODŁOŻA W podłożu dokumentowanego terenu występują nasypy oraz grunty rodzime różniące się genezą, litologią oraz parametrami geotechnicznymi. W związku z tym podzielono je na odrębne warstwy, zaliczając do każdej z nich grunty o zbliżonych wartościach parametrów geotechnicznych. Wartości charakterystyczne parametrów geotechnicznych wydzielonych warstw ustalono na podstawie badań makroskopowych, wykonanych sondowań i zależności korelacyjnych metodą B i C zgodnie z normą PN-81/B Posadowienie bezpośrednie budowli. Wartości charakterystyczne parametrów geotechnicznych wydzielonych warstw podano w tabeli stanowiącej załącznik nr 3. Wydzielono następujące warstwy geotechniczne: Warstwa geotechniczna Ia - to piaski drobne z domieszką próchnicy i piaski średnie występujące w stanie luźnym. Charakterystyczną wartość stopnia zagęszczenia ustalono w wysokości I (n) D = 0,25. Warstwa geotechniczna - to piaski drobne i piaski średnie występujące w stanie średnio zagęszczonym oraz lokalnie zagęszczonym (otwór wiertniczy nr 1). Charakterystyczną wartość stopnia zagęszczenia ustalono w wysokości I (n) D = 0,60. Wśród nasypów wydzielono następującą warstwę geotechniczną: Warstwa geotechniczna A - to nasypy budowlane złożone z piasków drobnych domieszką próchnicy oraz pospółki z domieszką kamieni w stanie średnio zagęszczonym oraz lokalnie zagęszczonym (otwór wiertniczy nr 1). Charakterystyczną wartość stopnia zagęszczenia ustalono w wysokości I (n) D = 0,60. P.U.P. FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40, Gdańsk tel./fax.: (058) tel

6 Dokumentacja geotechniczna dla projektu przebudowy drogi wojewódzkiej nr 216 w Chałupach w powiecie puckim CHARAKTERYSTYKA ODKRYWEK NAWIERZCHNI DROGOWYCH Na podstawie wykonanych odkrywek określono budowę nawierzchni drogowej. Budowa poszczególnych odcinków dróg składa się z następujących elementów konstrukcyjnych: otwór wiertniczy nr 1 warstwa asfaltobetonu o grubości 0,06 m warstwa betonu o grubości 0,08 m warstwa nasypu budowlanego złożonego z piasków drobnych o grubości 0,26 m fot. nr 1. warstwy konstrukcyjne fot. nr 2. miejsce wykonania wiercenia otwór wiertniczy nr 3 warstwa asfaltobetonu o grubości 0,08 m warstwa betonu o grubości 0,06 m warstwa chudego betonu o grubości 0,06 m warstwa cegieł o grubości 0,06 m warstwa nasypu budowlanego złożonego z pospółek z domieszką kamieni o grubości 0,44 m fot. nr 3. warstwy konstrukcyjne fot. nr 4. miejsce wykonania wiercenia P.U.P. FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40, Gdańsk tel./fax.: (058) tel

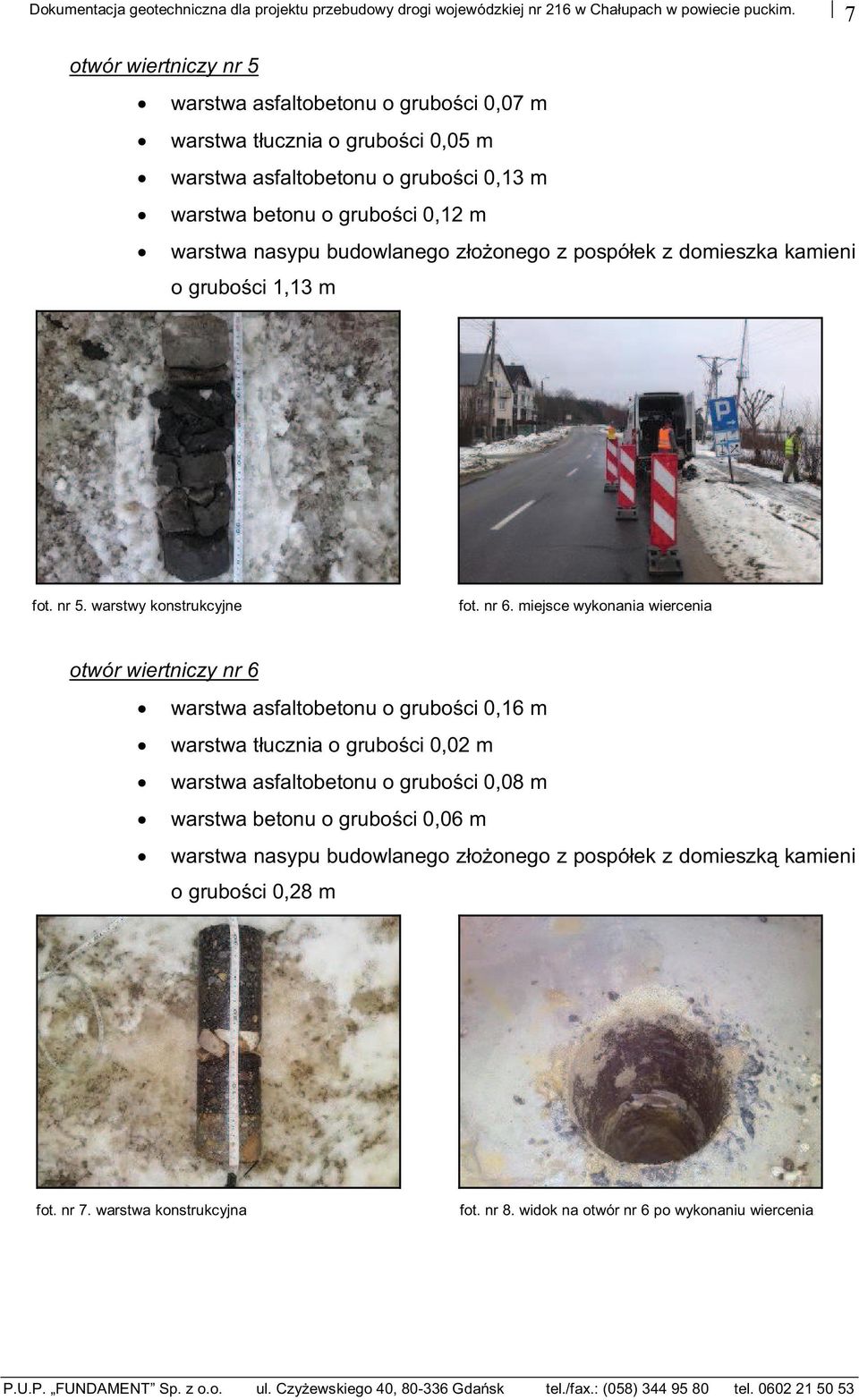

7 Dokumentacja geotechniczna dla projektu przebudowy drogi wojewódzkiej nr 216 w Chałupach w powiecie puckim. 7 otwór wiertniczy nr 5 warstwa asfaltobetonu o grubości 0,07 m warstwa tłucznia o grubości 0,05 m warstwa asfaltobetonu o grubości 0,13 m warstwa betonu o grubości 0,12 m warstwa nasypu budowlanego złożonego z pospółek z domieszka kamieni o grubości 1,13 m fot. nr 5. warstwy konstrukcyjne fot. nr 6. miejsce wykonania wiercenia otwór wiertniczy nr 6 warstwa asfaltobetonu o grubości 0,16 m warstwa tłucznia o grubości 0,02 m warstwa asfaltobetonu o grubości 0,08 m warstwa betonu o grubości 0,06 m warstwa nasypu budowlanego złożonego z pospółek z domieszką kamieni o grubości 0,28 m fot. nr 7. warstwa konstrukcyjna fot. nr 8. widok na otwór nr 6 po wykonaniu wiercenia P.U.P. FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40, Gdańsk tel./fax.: (058) tel

8 Dokumentacja geotechniczna dla projektu przebudowy drogi wojewódzkiej nr 216 w Chałupach w powiecie puckim WNIOSKI GEOTECHNICZNE 6.1. W wyniku przeprowadzonych badań stwierdza się, że w podłożu występują średnio - korzystne warunki gruntowo - wodne. Grunty wydzielonych warstw geotechnicznych Ia i oraz warstwa nasypów A są nośne dla tego rodzaju inwestycji Roboty ziemne powinny być prowadzone zgodnie z normą PN-B Roboty ziemne. Wymagania ogólne styczeń 1999 r. oraz PN-S Drogi samochodowe. Roboty ziemne. Wymagania i badania styczeń 1998 r Podział gruntów na grupy nośności podłoża pod nawierzchnie drogowe oraz pod względem wysadzinowości: Grunty warstwy geotechnicznej Ia i jako podłoże pod nawierzchnię są dobre. Wysadzinowość i przełomowość nie występuje Grunty zalicza się do grupy nośności G1. Grunty warstwy nasypowej A jako podłoże pod nawierzchnię są dobre. Wysadzinowość i przełomowość nie występuje Grunty zalicza się do grupy nośności G Warstwy konstrukcyjne dróg złożone są z asfaltobetonu, betonu, tłucznia, cegieł oraz nasypu budowlanego złożonego z piasków drobnych z domieszką próchnicy i pospółek z domieszką kamieni Prace ziemne należy prowadzić tak, aby nie dopuścić do naruszenia naturalnej struktury gruntu W pasie jezdni dla dróg o ruchy ciężkim i średnim, do głębokości 1,2 m wymagany jest wskaźnik zagęszczenia nasypu drogowego I S = 1,0 oraz poniżej I S = 0,97. W skraju jezdni, do głębokości 1,2 m wymagany jest wskaźnik zagęszczenia nasypu drogowego I S = 0,95 oraz poniżej I S = 0, Swobodne zwierciadło wody gruntowej nawiercono we wszystkich otworach wiertniczych na głębokości 0,60 2,50 m p.p.t., tj. na rzędnych P.U.P. FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40, Gdańsk tel./fax.: (058) tel

9 Dokumentacja geotechniczna dla projektu przebudowy drogi wojewódzkiej nr 216 w Chałupach w powiecie puckim. 9 H = 0,00 0,50 m n.p.m. Podany w opracowaniu stan wód gruntowych odnosi się do okresu badań i może ulegać wahaniom w zależności od pory roku, intensywności opadów atmosferycznych, poziomu wody w Zatoce Puckiej i Morzu Bałtyckim Prace ziemne należy prowadzić pod stałym nadzorem geotechnicznym Głębokość przemarzania gruntów dla rejonu przeprowadzonych badań wynosi h z = 1,0 m wg normy PN-81/B Opracowała: mgr inż. Emilia Prowadzisz P.U.P. FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40, Gdańsk tel./fax.: (058) tel

10

11 Symbole geotechniczne gruntów wg normy PN 86/B GRUNTY ANTROPOGENICZNE / NASYPOWE nb nasyp budowlany nn nasyp niebudowlany (niekontrolowany) Gb gleba GRUNTY RODZIME ORGANICZNE H grunt próchniczny [2%<I om <5%] Nm namuł [5%<I om <30%] Kr kreda jeziorna [CaCO 3>5%] T torf [I om>30%] GRUNTY RODZIME MINERALNE KO otoczaki Pg piaski gliniaste wir Πp/Π pył piaszczysty/pył Po pospółka Gp glina piaszczysta Pog pospółka gliniasta G glina Pr piaski grube Gπ glina pylasta piaski rednie Gπz glina pylasta zwi zła piaski drobne I ił Pπ piaski pylaste BW burow giel Oznaczenia stanu gruntów i inne znaki Oznaczenia dotycz ce wody gruntowej ln lu ny ~~ s czenie wody gruntowej rednio zag szczony zg zag szczony zwierciadło swobodne (poziom naw = poziom ust.) mpl mi kkoplastyczny pl plastyczny ustabilizowane zwierciadło wody gruntowej tpl twardoplastyczny pzw półzwarty nawiercone zwierciadło wody gruntowej ID stopie zag szczenia IL stopie plastyczno ci warstwa nawodniona // przewarstwienia (wkładki) + domieszki muszelki

12 TABELA PARAMETRÓW GEOTECHNICZNYCH OBJAŚNIENIA GEOLOGICZNE WARTOŚCI CHARAKTERYSTYCZNE PARAMETRÓW GEOTECHNICZNYCH Stratygrafia Opis litologiczno-genetyczny Nr warstwy geotechnicznej Symbol gruntu PN-86/B Stopień zagęszczenia Stan gruntu (n) ID Stopień plastyczności (n) IL Wilgotność naturalna Wn (n) [%] Gęstość objętościowa [ρ n) t/m 3 ] Spójność Cu(n) [MPa] Kąt tarcia wewnętrznego Ф (n) [ ] Edometryczny moduł ściśliwości pierwotnej (ogólnej) Mo [MPa] Współczynnik materiałowy τ m Metoda ustalenia parametrów wg p-kt 3.2 PN-81/B CZWARTORZĘD HOLOCEN nasypy piaski drobne, piaski średnie utwory eoliczno - morskie A Ia nb(+ H, Po+K) (+H),, (+K),, (+K) 0,60-11,0 1, ,5 70,0 0,25 0,60-13,0 naw 11,0 naw 1,65 1,85 1,70 1, ,3 63,0 31,0 76,0 1 ± 0,2 1 ± 0,1 C B PUP FUNDAMENT Sp. z o.o Gdańsk, ul. Czyżewskiego 40, tel. (058) Opracowała: mgr inż. Emilia Prowadzisz podpis Zweryfikował: mgr inż. Marcin Bohdziewicz podpis Data: luty 2011 r. TABELA PARAMETRÓW GEOTECHNICZNYCH Miejscowość: CHAŁUPY Obiekt: Przebudowa drogi nr arch. 3686/11 DOKUMENTACJA GEOTECHNICZNA ZAŁĄCZNIK NR 3

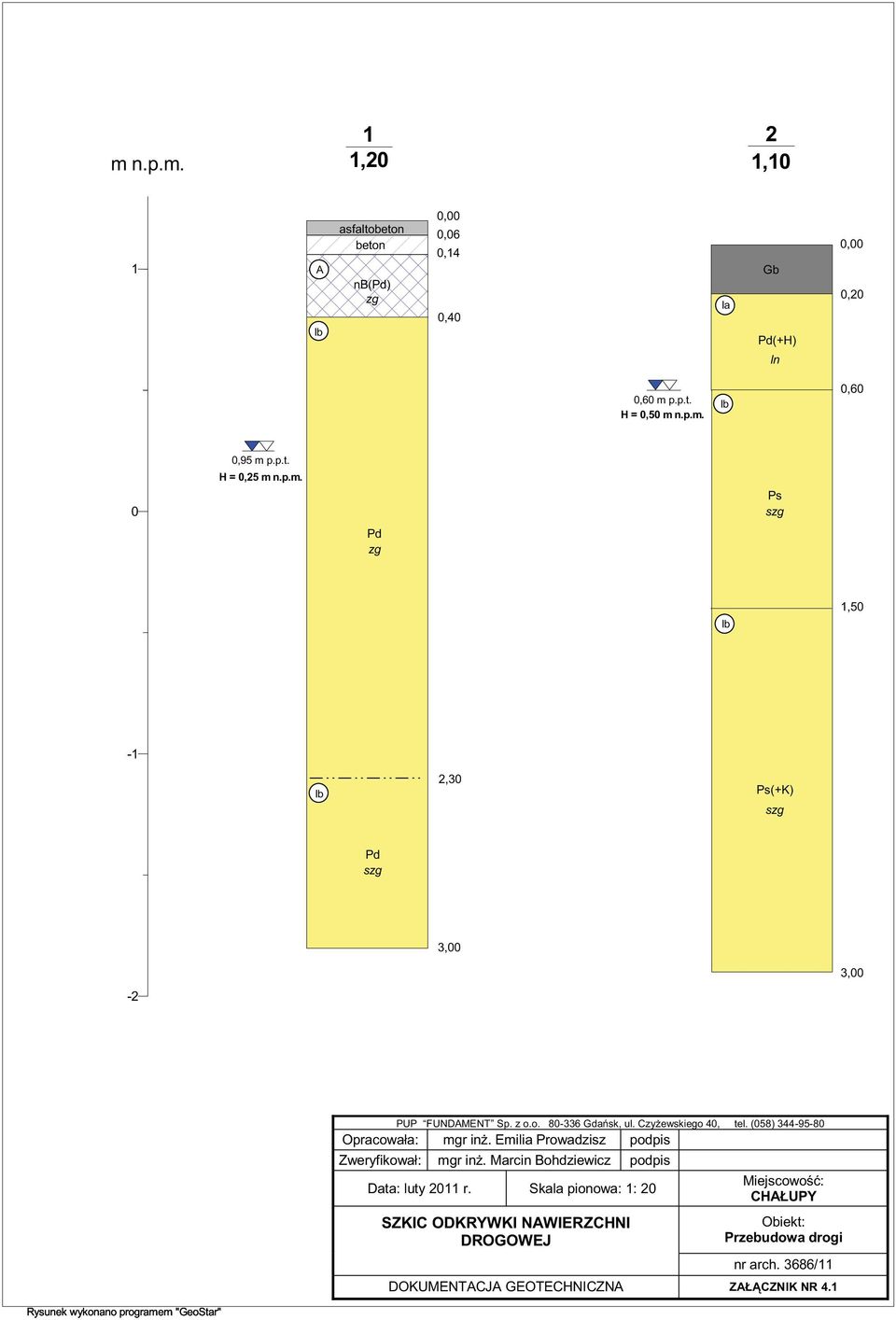

13 m n.p.m. 1 1,20 2 1,10 1 A asfaltobeton beton nb() zg 0,00 0,06 0,14 0,40 Ia Gb (+H) ln 0,00 0,20 0,60 m p.p.t. H = 0,50 m n.p.m. 0,60 0,95 m p.p.t. H = 0,25 m n.p.m. 0 zg 1,50-1 2,30 (+K) 3,00-2 3,00 PUP FUNDAMENT Sp. z o.o Gdańsk, ul. Czyżewskiego 40, tel. (058) Opracowała: mgr inż. Emilia Prowadzisz podpis Zweryfikował: mgr inż. Marcin Bohdziewicz podpis Data: luty 2011 r. Skala pionowa: 1: 20 SZKIC ODKRYWKI NAWIERZCHNI DROGOWEJ Miejscowość: CHAŁUPY Obiekt: Przebudowa drogi nr arch. 3686/11 DOKUMENTACJA GEOTECHNICZNA ZAŁĄCZNIK NR 4.1

14 m n.p.m. 3 1,12 4 1,20 1 A asfaltobeton beton ch. beton cegła 0,00 0,08 0,14 0,20 0,26 A trylinka nn(+h+c) 0,00 0,20 nb(po+k) 0,70 0,95 m p.p.t. 0,50 0,90 0 1,00 m p.p.t. H = 0,12 m n.p.m. H = 0,25 m n.p.m. (+K) -1 3,00 3,00-2 PUP FUNDAMENT Sp. z o.o Gdańsk, ul. Czyżewskiego 40, tel. (058) Opracowała: mgr inż. Emilia Prowadzisz podpis Zweryfikował: mgr inż. Marcin Bohdziewicz podpis Data: luty 2011 r. Skala pionowa: 1: 20 SZKIC ODKRYWKI NAWIERZCHNI DROGOWEJ Miejscowość: CHAŁUPY Obiekt: Przebudowa drogi nr arch. 3686/11 DOKUMENTACJA GEOTECHNICZNA ZAŁĄCZNIK NR 4.2

15 6 2,50 m n.p.m. 0,00 5 1,90 A asfaltobeton tłuczeń asfaltobeton beton 0,16 0,18 0,26 0,32 2 A asfaltobeton tłuczeń asfaltobeton beton 0,00 0,07 0,12 0,25 0,37 nn(po+k) 0,60 nb(po+k) 1 Ia 1,50 (+H) ln 0 1,90 m p.p.t. H = 0,00 m n.p.m. 2,50 m p.p.t. H = 0,00 m n.p.m. 2,50 3,00-1 3,00 PUP FUNDAMENT Sp. z o.o Gdańsk, ul. Czyżewskiego 40, tel. (058) Opracowała: mgr inż. Emilia Prowadzisz podpis Zweryfikował: mgr inż. Marcin Bohdziewicz podpis Data: luty 2011 r. Skala pionowa: 1: 20 SZKIC ODKRYWKI NAWIERZCHNI DROGOWEJ Miejscowość: CHAŁUPY Obiekt: Przebudowa drogi nr arch. 3686/11 DOKUMENTACJA GEOTECHNICZNA ZAŁĄCZNIK NR 4.3

16 m n.p.m. 7 1,35 Ia 0,00 1 (+H) ln 0,60 0,90 m p.p.t. H = 0,45 m n.p.m. 0,90 0 Ia 2,00-1 ln 2,80 3,00 PUP FUNDAMENT Sp. z o.o Gdańsk, ul. Czyżewskiego 40, tel. (058) Opracowała: mgr inż. Emilia Prowadzisz podpis Zweryfikował: mgr inż. Marcin Bohdziewicz podpis Data: luty 2011 r. Skala pionowa: 1: 20 SZKIC ODKRYWKI NAWIERZCHNI DROGOWEJ Miejscowość: CHAŁUPY Obiekt: Przebudowa drogi (pobocze) nr arch. 3686/11 DOKUMENTACJA GEOTECHNICZNA ZAŁĄCZNIK NR 4.4

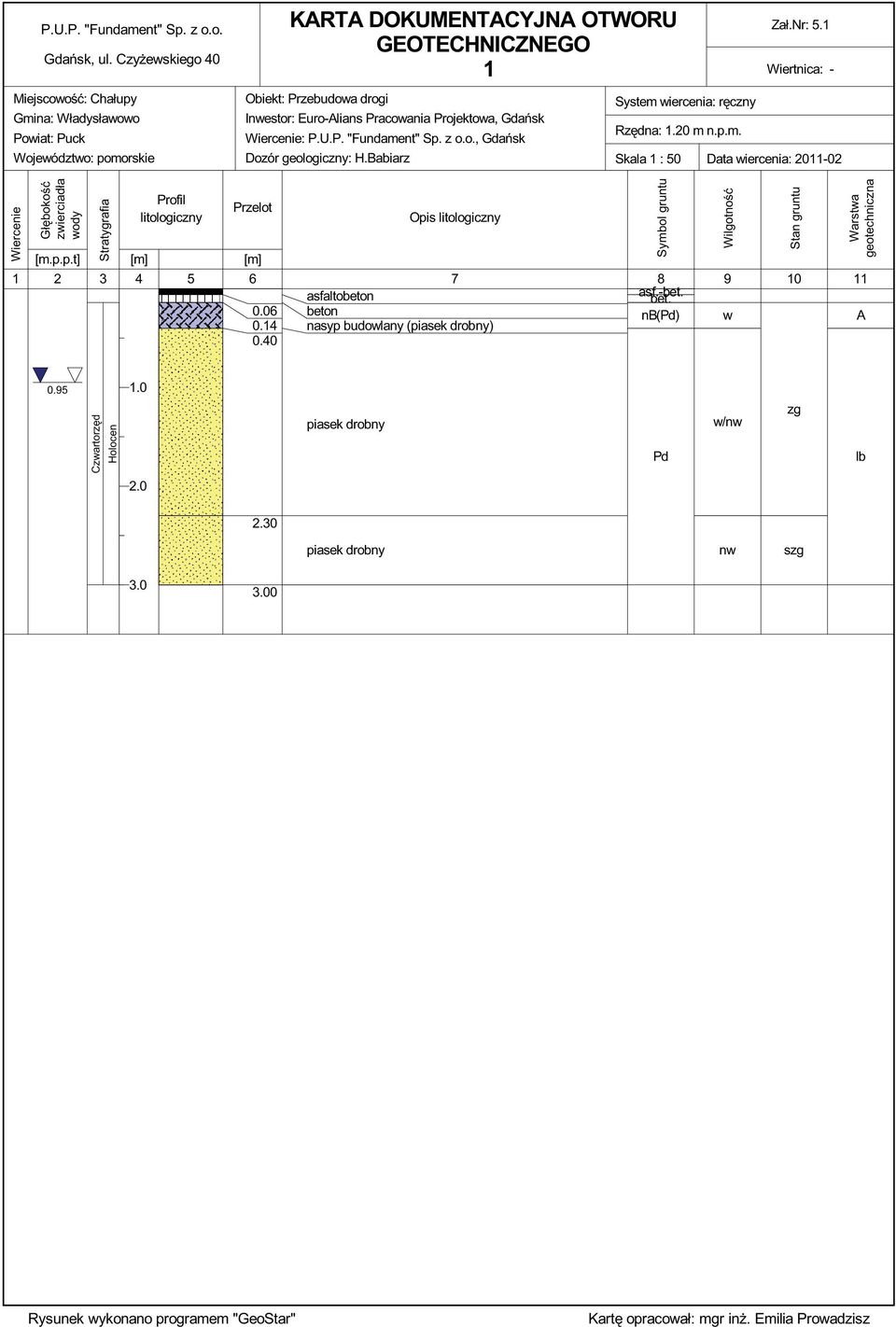

17 P.U.P. "Fundament" Sp. z o.o. Gdańsk, ul. Czyżewskiego 40 Miejscowość: Chałupy Gmina: Władysławowo Powiat: Puck Województwo: pomorskie KARTA DOKUMENTACYJNA OTWORU GEOTECHNICZNEGO 1 Obiekt: Przebudowa drogi Inwestor: Euro-Alians Pracowania Projektowa, Gdańsk Wiercenie: P.U.P. "Fundament" Sp. z o.o., Gdańsk Dozór geologiczny: H.Babiarz System wiercenia: ręczny Rzędna: 1.20 m n.p.m. Zał.Nr: 5.1 Wiertnica: - Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny asf.-bet. bet. nb() w A asfaltobeton beton nasyp budowlany (piasek drobny) Symbol gruntu Wilgotność Stan gruntu Warstwa geotechniczna 0.95 Czwartorzęd Holocen 1.0 piasek drobny w/nw zg piasek drobny nw Kartę opracował: mgr inż. Emilia Prowadzisz

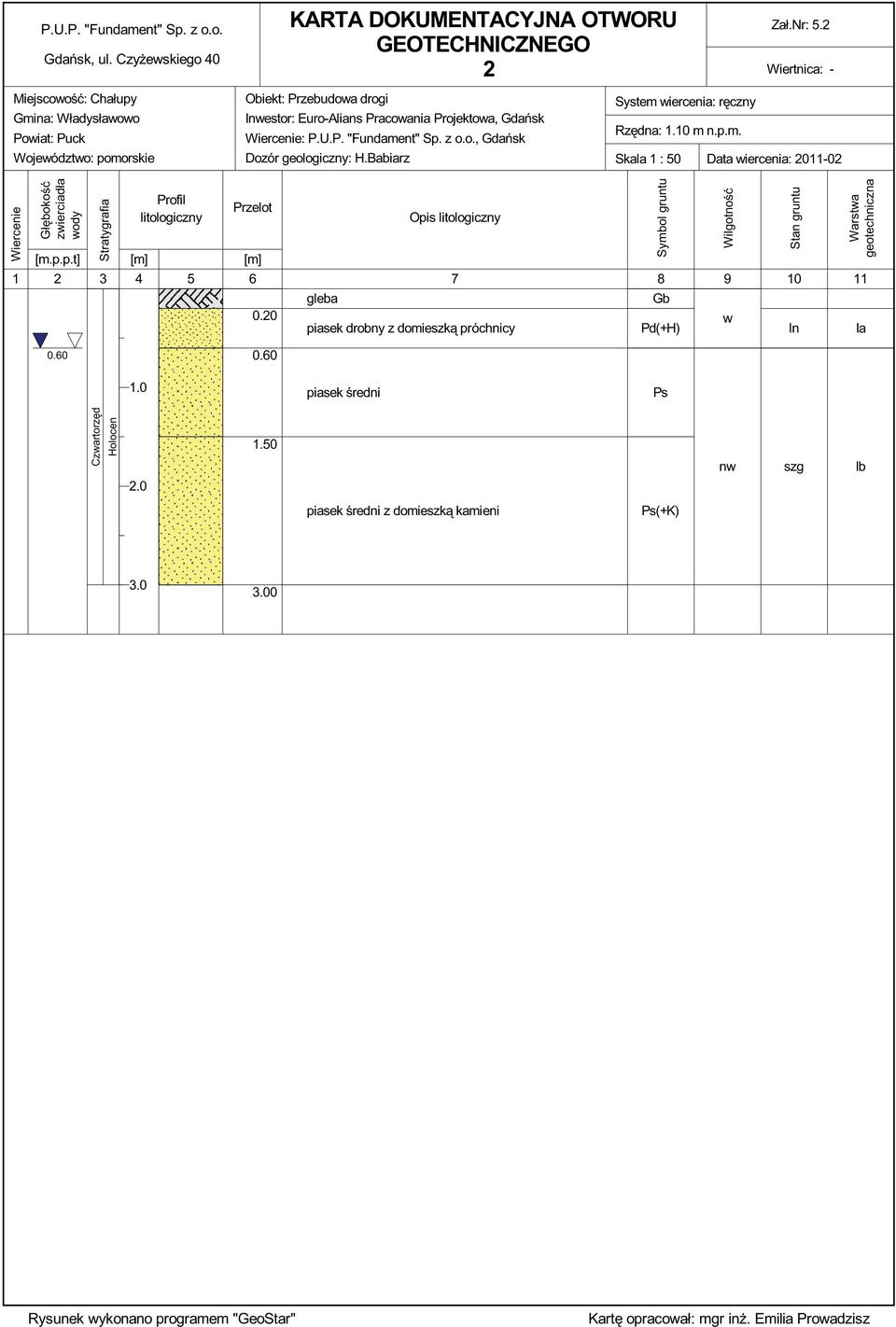

18 P.U.P. "Fundament" Sp. z o.o. Gdańsk, ul. Czyżewskiego 40 KARTA DOKUMENTACYJNA OTWORU GEOTECHNICZNEGO 2 Zał.Nr: 5.2 Wiertnica: - Miejscowość: Chałupy Gmina: Władysławowo Powiat: Puck Województwo: pomorskie Obiekt: Przebudowa drogi Inwestor: Euro-Alians Pracowania Projektowa, Gdańsk Wiercenie: P.U.P. "Fundament" Sp. z o.o., Gdańsk Dozór geologiczny: H.Babiarz System wiercenia: ręczny Rzędna: 1.10 m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny gleba piasek drobny z domieszką próchnicy Symbol gruntu Gb (+H) Wilgotność w Stan gruntu ln Warstwa geotechniczna Ia piasek średni Czwartorzęd Holocen 1.50 nw 2.0 piasek średni z domieszką kamieni (+K) Kartę opracował: mgr inż. Emilia Prowadzisz

19 P.U.P. "Fundament" Sp. z o.o. Gdańsk, ul. Czyżewskiego 40 Miejscowość: Chałupy Gmina: Władysławowo Powiat: Puck Województwo: pomorskie KARTA DOKUMENTACYJNA OTWORU GEOTECHNICZNEGO 3 Obiekt: Przebudowa drogi Inwestor: Euro-Alians Pracowania Projektowa, Gdańsk Wiercenie: P.U.P. "Fundament" Sp. z o.o., Gdańsk Dozór geologiczny: H.Babiarz System wiercenia: ręczny Rzędna: 1.12 m n.p.m. Zał.Nr: 5.3 Wiertnica: - Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny asfaltobeton asf.-bet. ch.beton beton 0.08 beton cegła 0.14 chudy beton 0.20 cegła nb(po+k) w A 0.26 nasyp budowlany (pospółka z domieszka kamieni) Symbol gruntu Wilgotność Stan gruntu Warstwa geotechniczna Czwartorzęd Holocen 2.0 piasek drobny w/nw Kartę opracował: mgr inż. Emilia Prowadzisz

20 P.U.P. "Fundament" Sp. z o.o. Gdańsk, ul. Czyżewskiego 40 KARTA DOKUMENTACYJNA OTWORU GEOTECHNICZNEGO 4 Zał.Nr: 5.4 Wiertnica: - Miejscowość: Chałupy Gmina: Władysławowo Powiat: Puck Województwo: pomorskie Obiekt: Przebudowa drogi Inwestor: Euro-Alians Pracowania Projektowa, Gdańsk Wiercenie: P.U.P. "Fundament" Sp. z o.o., Gdańsk Dozór geologiczny: H.Babiarz System wiercenia: ręczny Rzędna: 1.20 m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny trylinka nasyp budowlany (piasek drobny z domieszką próchnicy i gruzu ceglanego) piasek drobny Symbol gruntu trylinka nb(+h+c) Wilgotność w Stan gruntu Warstwa geotechniczna A Czwartorzęd Holocen 2.0 piasek drobny z domieszką kamieni (+K) w/nw Kartę opracował: mgr inż. Emilia Prowadzisz

21 P.U.P. "Fundament" Sp. z o.o. Gdańsk, ul. Czyżewskiego 40 Miejscowość: Chałupy Gmina: Władysławowo Powiat: Puck Województwo: pomorskie KARTA DOKUMENTACYJNA OTWORU GEOTECHNICZNEGO 5 Obiekt: Przebudowa drogi Inwestor: Euro-Alians Pracowania Projektowa, Gdańsk Wiercenie: P.U.P. "Fundament" Sp. z o.o., Gdańsk Dozór geologiczny: H.Babiarz System wiercenia: ręczny Rzędna: 1.90 m n.p.m. Zał.Nr: 5.5 Wiertnica: - Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny asf.-bet. tłuczeń asf.-bet. beton asfaltobeton tłuczeń asfaltobeton beton nasyp budowlany(pospółka z domieszką kamieni) Symbol gruntu nb(po+k) Wilgotność w Stan gruntu Warstwa geotechniczna A 1.90 Czwartorzęd Holocen piasek drobny z domieszką próchnicy (+H) ln Ia piasek średni nw Kartę opracował: mgr inż. Emilia Prowadzisz

22 P.U.P. "Fundament" Sp. z o.o. Gdańsk, ul. Czyżewskiego 40 Miejscowość: Chałupy Gmina: Władysławowo Powiat: Puck Województwo: pomorskie KARTA DOKUMENTACYJNA OTWORU GEOTECHNICZNEGO 6 Obiekt: Przebudowa drogi Inwestor: Euro-Alians Pracowania Projektowa, Gdańsk Wiercenie: P.U.P. "Fundament" Sp. z o.o., Gdańsk Dozór geologiczny: H.Babiarz System wiercenia: ręczny Rzędna: 2.50 m n.p.m. Zał.Nr: 5.6 Wiertnica: - Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny asf.-bet. asfaltobeton tłuczeń beton nb(po+k) A asfaltobeton tłuczeń asfaltobeton beton nasyp budowlany (pospółka z domieszką kamieni) Symbol gruntu Wilgotność Stan gruntu Warstwa geotechniczna Czwartorzęd Holocen 2.0 piasek drobny w piasek średni nw Kartę opracował: mgr inż. Emilia Prowadzisz

23 P.U.P. "Fundament" Sp. z o.o. Gdańsk, ul. Czyżewskiego 40 KARTA DOKUMENTACYJNA OTWORU GEOTECHNICZNEGO 7 Zał.Nr: 5.7 Wiertnica: - Miejscowość: Chałupy Gmina: Władysławowo Powiat: Puck Województwo: pomorskie Obiekt: Przebudowa drogi Inwestor: Euro-Alians Pracowania Projektowa, Gdańsk Wiercenie: P.U.P. "Fundament" Sp. z o.o., Gdańsk Dozór geologiczny: H.Babiarz System wiercenia: ręczny Rzędna: 1.35 m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Stan gruntu Warstwa geotechniczna piasek drobny z domieszką próchnicy (+H) w ln Ia 0.60 piasek drobny Czwartorzęd Holocen piasek średni nw piasek średni ln Ia piasek średni Kartę opracował: mgr inż. Emilia Prowadzisz

24 P.U.P. "Fundament" Sp. z o.o. ul. Czyżewskiego 40, Gdańsk Miejscowość: Chałupy Gmina: Władysławowo Powiat: Puck Województwo: pomorskie WYNIKI BADAŃ SONDĄ DYNAMICZNĄ DPL Obiekt: Przebudowa drogi 1 Zał.Nr 6.1 Kilometr Inwestor: Euro-Alians Pracowania Projektowa, Gdańsk Sonda Nr: 1 Data: Rzędna: 1.20 m Skala 1:50 Głębokość zwierciadła wody Stratygrafia Profil litologiczny [m.p.p.t] [m] Symbol Warstwa Ilość udarów na 10 cm wbicia sondy Interpretacja N 10 N kor I D /(I L ) I S asf.-bet. odwiert bet. A nb() Czwartorzęd Holocen Kartę opracował: mgr inż. Emilia Prowadzisz

25 P.U.P. "Fundament" Sp. z o.o. ul. Czyżewskiego 40, Gdańsk Miejscowość: Chałupy Gmina: Władysławowo Powiat: Puck Województwo: pomorskie WYNIKI BADAŃ SONDĄ DYNAMICZNĄ DPL Obiekt: Przebudowa drogi 3 Zał.Nr 6.2 Kilometr Inwestor: Euro-Alians Pracowania Projektowa, Gdańsk Sonda Nr: 3 Data: Rzędna: 1.12 m Skala 1:50 Głębokość zwierciadła wody Stratygrafia Profil litologiczny Ilość udarów na 10 cm wbicia sondy Interpretacja N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Symbol Warstwa asf.-bet. beton odwiert ch.beton cegła A nb(po+k) Czwartorzęd Holocen Kartę opracował: mgr inż. Emilia Prowadzisz

26 P.U.P. "Fundament" Sp. z o.o. ul. Czyżewskiego 40, Gdańsk Miejscowość: Chałupy Gmina: Władysławowo Powiat: Puck Województwo: pomorskie WYNIKI BADAŃ SONDĄ DYNAMICZNĄ DPL Obiekt: Przebudowa drogi 5 Zał.Nr 6.3 Kilometr Inwestor: Euro-Alians Pracowania Projektowa, Gdańsk Sonda Nr: 5 Data: Rzędna: 1.90 m Skala 1:50 Głębokość zwierciadła wody Stratygrafia Profil litologiczny Ilość udarów na 10 cm wbicia sondy Interpretacja N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Symbol Warstwa asf.-bet. tłuczeń odwiert asf.-bet. beton Czwartorzęd Holocen nb(po+k) (+H) A Ia odwiert Kartę opracował: mgr inż. Emilia Prowadzisz

27 P.U.P. "Fundament" Sp. z o.o. ul. Czyżewskiego 40, Gdańsk Miejscowość: Chałupy Gmina: Władysławowo Powiat: Puck Województwo: pomorskie WYNIKI BADAŃ SONDĄ DYNAMICZNĄ DPL Obiekt: Przebudowa drogi 7 Zał.Nr 6.4 Kilometr Inwestor: Euro-Alians Pracowania Projektowa, Gdańsk Sonda Nr: 7 Data: Rzędna: 1.35 m Skala 1:50 Głębokość zwierciadła wody Stratygrafia Profil litologiczny Ilość udarów na 10 cm wbicia sondy Interpretacja N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Symbol Warstwa (+H) Ia Czwartorzęd Holocen Ia Kartę opracował: mgr inż. Emilia Prowadzisz
