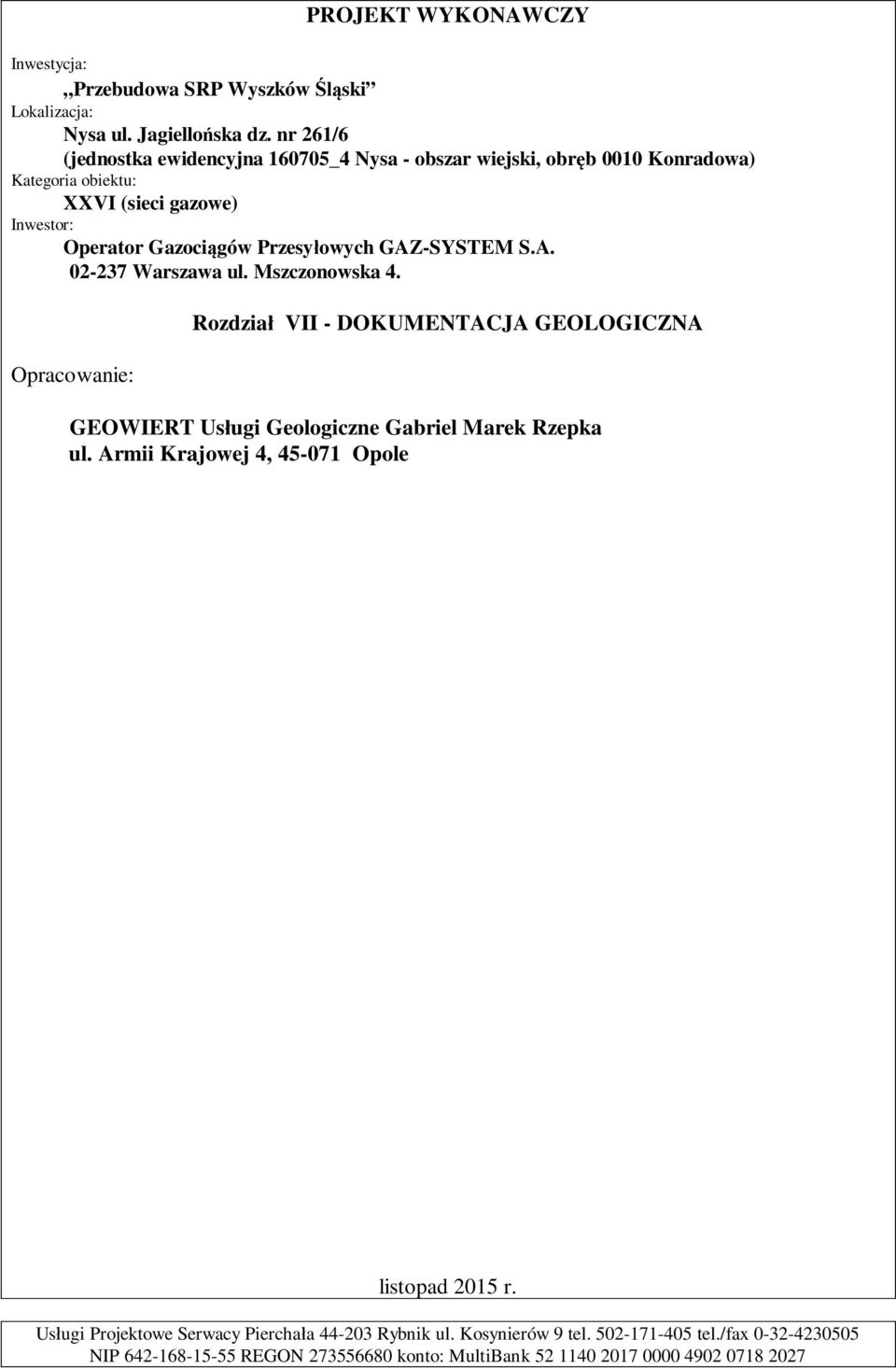

1 PROJEKT WYKONAWCZY Inwestycja: Przebudowa SRP Wyszków ski Lokalizacja: Nysa ul. Jagiello ska dz. nr 261/6 (jednostka ewidencyjna _4 Nysa - obszar wiejski, obr b 0010 Konradowa) Kategoria obiektu: XXVI (sieci gazowe) Inwestor: Operator Gazoci gów Przesy owych GAZ-SYSTEM S.A Warszawa ul. Mszczonowska 4. Opracowanie: Rozdzia VII - DOKUMENTACJA GEOLOGICZNA GEOWIERT Us ugi Geologiczne Gabriel Marek Rzepka ul. Armii Krajowej 4, Opole listopad 2015 r. Us ugi Projektowe Serwacy Piercha a Rybnik ul. Kosynierów 9 tel tel./fax NIP REGON konto: MultiBank

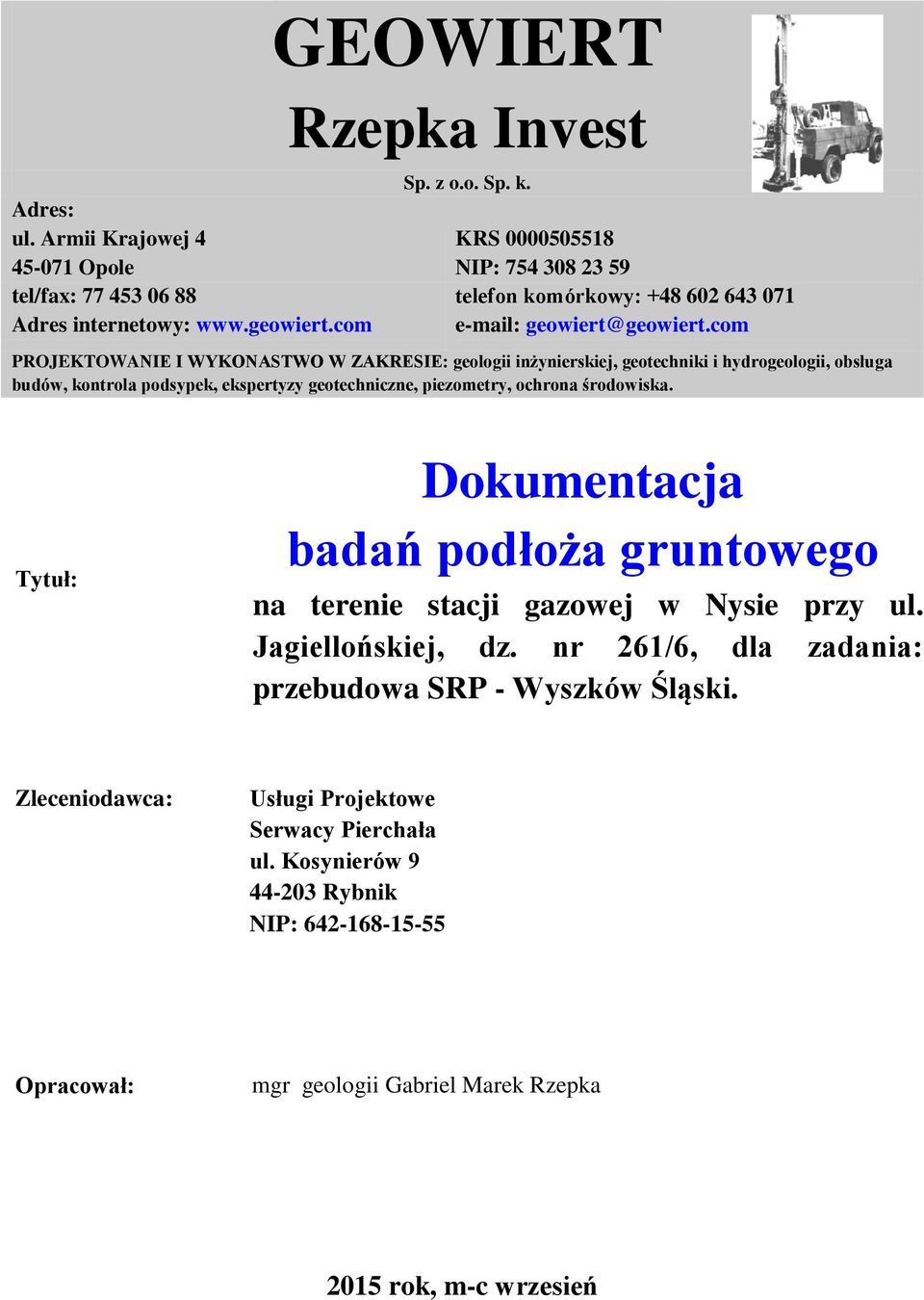

2 GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Adres: ul. Armii Krajowej 4 KRS Opole NIP: tel/fax: telefon komórkowy: Adres internetowy: geowiert@geowiert.com PROJEKTOWANIE I WYKONASTWO W ZAKRESIE: geologii inżynierskiej, geotechniki i hydrogeologii, obsługa budów, kontrola podsypek, ekspertyzy geotechniczne, piezometry, ochrona środowiska. Tytuł: Dokumentacja badań podłoża gruntowego na terenie stacji gazowej w Nysie przy ul. Jagiellońskiej, dz. nr 261/6, dla zadania: przebudowa SRP - Wyszków Śląski. Zleceniodawca: Usługi Projektowe Serwacy Pierchała ul. Kosynierów Rybnik NIP: Opracował: mgr geologii Gabriel Marek Rzepka 2015 rok, m-c wrzesień

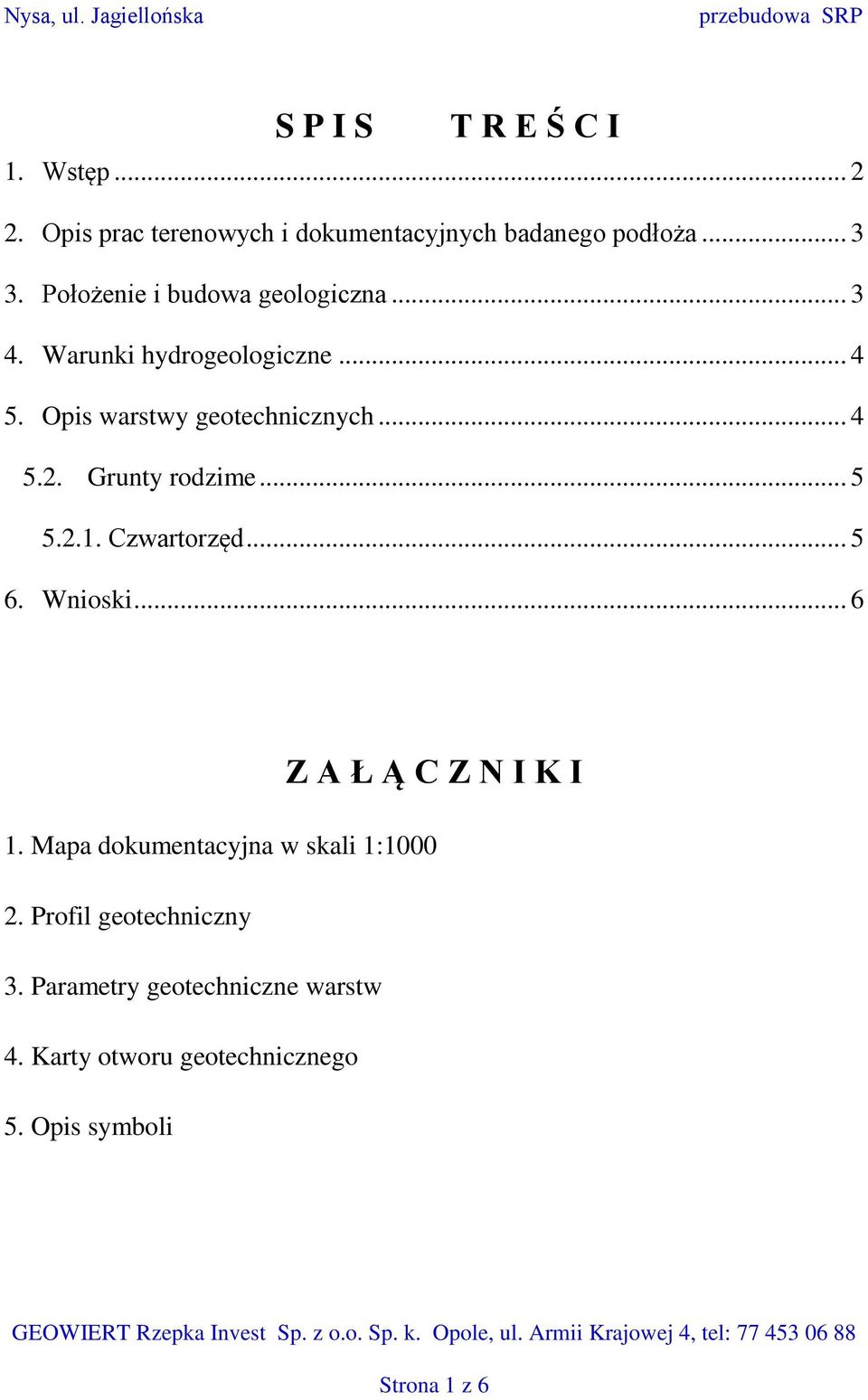

3 Nysa, ul. Jagiellońska przebudowa SRP S P I S T R E Ś C I 1. Wstęp Opis prac terenowych i dokumentacyjnych badanego podłoża Położenie i budowa geologiczna Warunki hydrogeologiczne Opis warstwy geotechnicznych Grunty rodzime Czwartorzęd Wnioski... 6 Z A Ł Ą C Z N I K I 1. Mapa dokumentacyjna w skali 1: Profil geotechniczny 3. Parametry geotechniczne warstw 4. Karty otworu geotechnicznego 5. Opis symboli GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 1 z 6

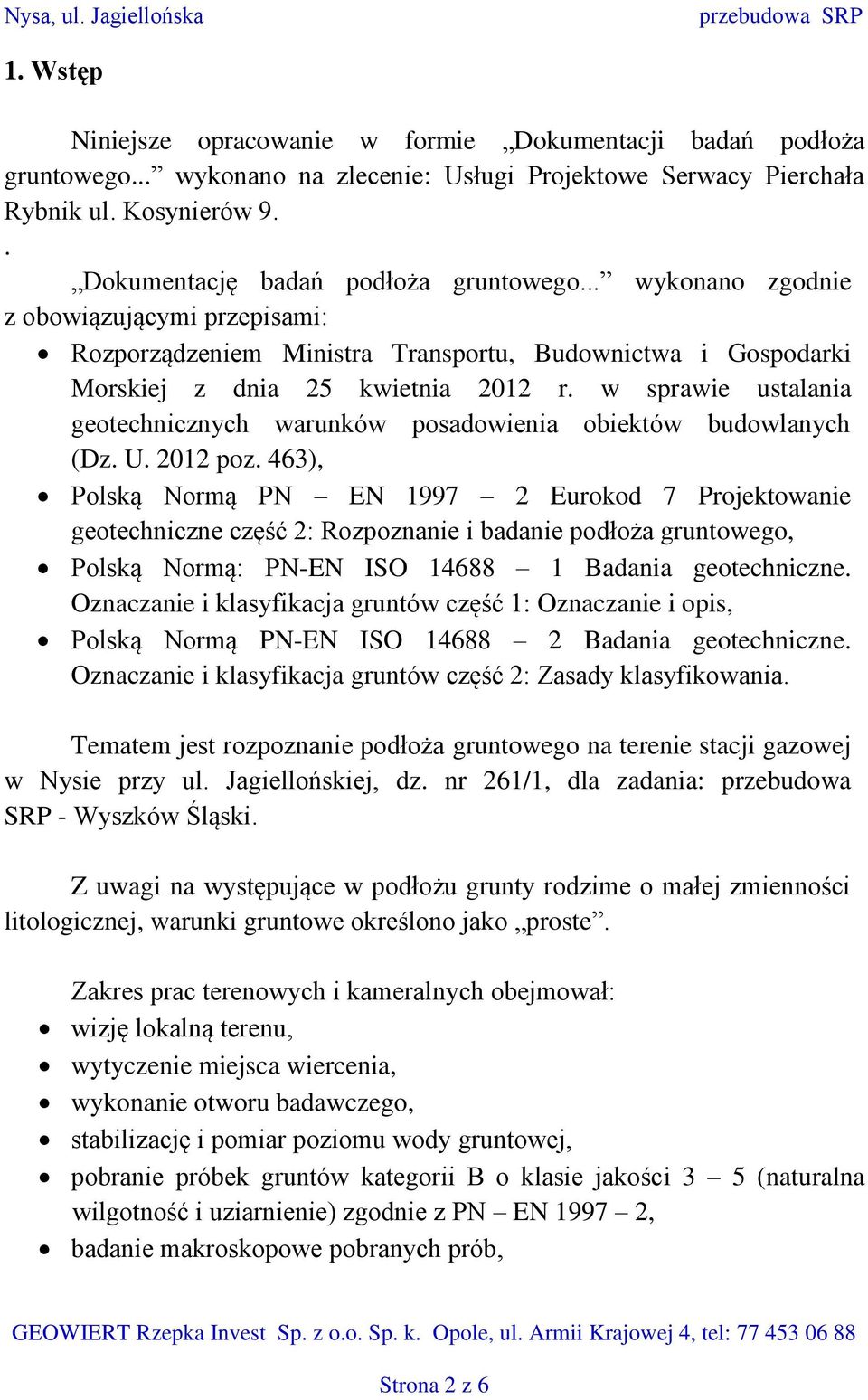

4 Nysa, ul. Jagiellońska przebudowa SRP 1. Wstęp Niniejsze opracowanie w formie Dokumentacji badań podłoża gruntowego... wykonano na zlecenie: Usługi Projektowe Serwacy Pierchała Rybnik ul. Kosynierów 9.. Dokumentację badań podłoża gruntowego... wykonano zgodnie z obowiązującymi przepisami: Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U poz. 463), Polską Normą PN EN Eurokod 7 Projektowanie geotechniczne część 2: Rozpoznanie i badanie podłoża gruntowego, Polską Normą: PN-EN ISO Badania geotechniczne. Oznaczanie i klasyfikacja gruntów część 1: Oznaczanie i opis, Polską Normą PN-EN ISO Badania geotechniczne. Oznaczanie i klasyfikacja gruntów część 2: Zasady klasyfikowania. Tematem jest rozpoznanie podłoża gruntowego na terenie stacji gazowej w Nysie przy ul. Jagiellońskiej, dz. nr 261/1, dla zadania: przebudowa SRP - Wyszków Śląski. Z uwagi na występujące w podłożu grunty rodzime o małej zmienności litologicznej, warunki gruntowe określono jako proste. Zakres prac terenowych i kameralnych obejmował: wizję lokalną terenu, wytyczenie miejsca wiercenia, wykonanie otworu badawczego, stabilizację i pomiar poziomu wody gruntowej, pobranie próbek gruntów kategorii B o klasie jakości 3 5 (naturalna wilgotność i uziarnienie) zgodnie z PN EN , badanie makroskopowe pobranych prób, GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 2 z 6

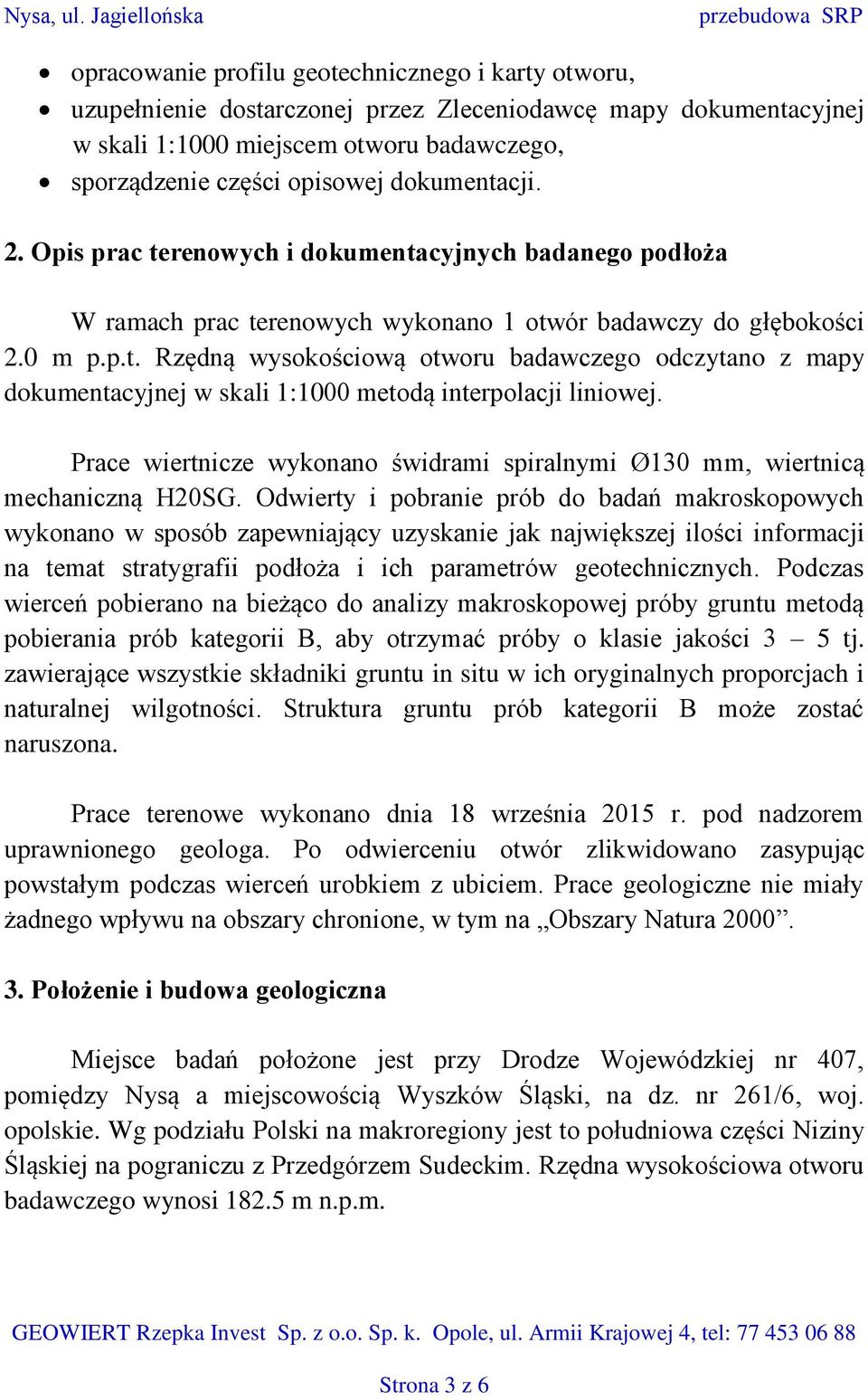

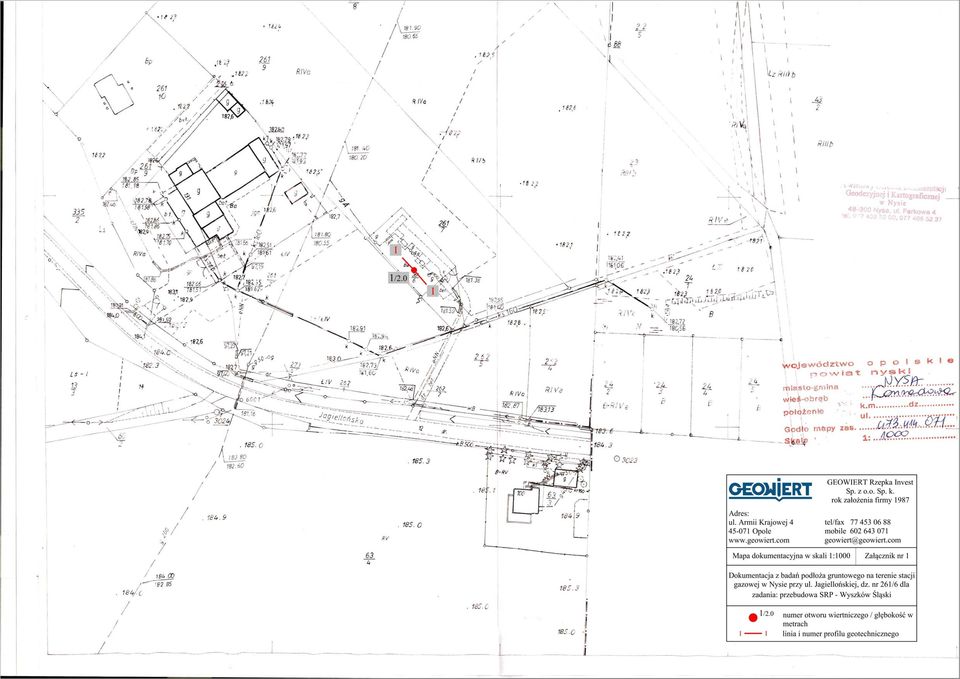

5 Nysa, ul. Jagiellońska przebudowa SRP opracowanie profilu geotechnicznego i karty otworu, uzupełnienie dostarczonej przez Zleceniodawcę mapy dokumentacyjnej w skali 1:1000 miejscem otworu badawczego, sporządzenie części opisowej dokumentacji. 2. Opis prac terenowych i dokumentacyjnych badanego podłoża W ramach prac terenowych wykonano 1 otwór badawczy do głębokości 2.0 m p.p.t. Rzędną wysokościową otworu badawczego odczytano z mapy dokumentacyjnej w skali 1:1000 metodą interpolacji liniowej. Prace wiertnicze wykonano świdrami spiralnymi Ø130 mm, wiertnicą mechaniczną H20SG. Odwierty i pobranie prób do badań makroskopowych wykonano w sposób zapewniający uzyskanie jak największej ilości informacji na temat stratygrafii podłoża i ich parametrów geotechnicznych. Podczas wierceń pobierano na bieżąco do analizy makroskopowej próby gruntu metodą pobierania prób kategorii B, aby otrzymać próby o klasie jakości 3 5 tj. zawierające wszystkie składniki gruntu in situ w ich oryginalnych proporcjach i naturalnej wilgotności. Struktura gruntu prób kategorii B może zostać naruszona. Prace terenowe wykonano dnia 18 września 2015 r. pod nadzorem uprawnionego geologa. Po odwierceniu otwór zlikwidowano zasypując powstałym podczas wierceń urobkiem z ubiciem. Prace geologiczne nie miały żadnego wpływu na obszary chronione, w tym na Obszary Natura Położenie i budowa geologiczna Miejsce badań położone jest przy Drodze Wojewódzkiej nr 407, pomiędzy Nysą a miejscowością Wyszków Śląski, na dz. nr 261/6, woj. opolskie. Wg podziału Polski na makroregiony jest to południowa części Niziny Śląskiej na pograniczu z Przedgórzem Sudeckim. Rzędna wysokościowa otworu badawczego wynosi m n.p.m. GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 3 z 6

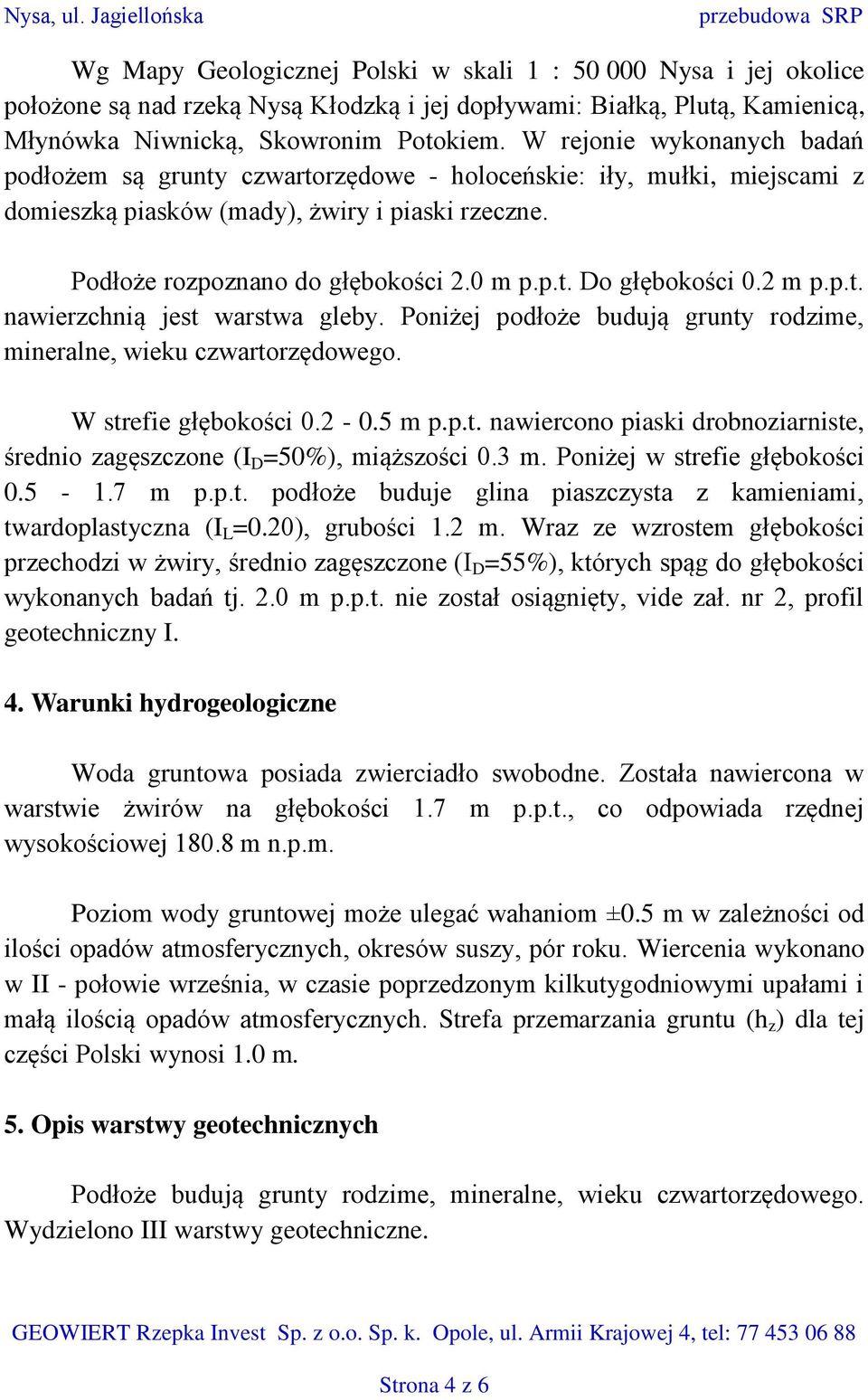

6 Nysa, ul. Jagiellońska przebudowa SRP Wg Mapy Geologicznej Polski w skali 1 : Nysa i jej okolice położone są nad rzeką Nysą Kłodzką i jej dopływami: Białką, Plutą, Kamienicą, Młynówka Niwnicką, Skowronim Potokiem. W rejonie wykonanych badań podłożem są grunty czwartorzędowe - holoceńskie: iły, mułki, miejscami z domieszką piasków (mady), żwiry i piaski rzeczne. Podłoże rozpoznano do głębokości 2.0 m p.p.t. Do głębokości 0.2 m p.p.t. nawierzchnią jest warstwa gleby. Poniżej podłoże budują grunty rodzime, mineralne, wieku czwartorzędowego. W strefie głębokości m p.p.t. nawiercono piaski drobnoziarniste, średnio zagęszczone (I D =50%), miąższości 0.3 m. Poniżej w strefie głębokości m p.p.t. podłoże buduje glina piaszczysta z kamieniami, twardoplastyczna (I L =0.20), grubości 1.2 m. Wraz ze wzrostem głębokości przechodzi w żwiry, średnio zagęszczone (I D =55%), których spąg do głębokości wykonanych badań tj. 2.0 m p.p.t. nie został osiągnięty, vide zał. nr 2, profil geotechniczny I. 4. Warunki hydrogeologiczne Woda gruntowa posiada zwierciadło swobodne. Została nawiercona w warstwie żwirów na głębokości 1.7 m p.p.t., co odpowiada rzędnej wysokościowej m n.p.m. Poziom wody gruntowej może ulegać wahaniom ±0.5 m w zależności od ilości opadów atmosferycznych, okresów suszy, pór roku. Wiercenia wykonano w II - połowie września, w czasie poprzedzonym kilkutygodniowymi upałami i małą ilością opadów atmosferycznych. Strefa przemarzania gruntu (h z ) dla tej części Polski wynosi 1.0 m. 5. Opis warstwy geotechnicznych Podłoże budują grunty rodzime, mineralne, wieku czwartorzędowego. Wydzielono III warstwy geotechniczne. GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 4 z 6

7 Nysa, ul. Jagiellońska przebudowa SRP 5.2. Grunty rodzime Czwartorzęd Warstwa I (piaski drobne) Warstwa II (gliny piaszczyste z kamieniami, twardoplastyczne) Warstwa III (żwiry) Piaski drobne, barwy brązowej, średnio zagęszczone. Budują podłoże w strefie głębokości m p.p.t. tworząc niewielką warstwę grubości 0.3 m na stropie gliny piaszczystej z kamieniami, vide zał. nr 2, profil I. Stopień zagęszczenia: średnio zagęszczone I D = 50% Orientacyjna wartość dopuszczalnych obciążeń: k 2 = 2.0 kg/cm 2, (0.20 MPa) Gliny piaszczyste z kamieniami, twardoplastyczne, barwy brązowej. Budują podłoże w strefie głębokości m p.p.t. Zalegają na stropie żwirów. Gliny piaszczyste z kamieniami mają miąższość 1.2 m, vide zał. nr 2, profil I. Stopień plastyczności: twardoplastyczne I L = 0.20 Orientacyjna wartość dopuszczalnych obciążeń: k 2 = 1.9 kg/cm 2, (0.19 MPa) Żwiry, barwy szarej, średnio zagęszczone, nawodnione. Budują podłoże od głębokości 1.7 m p.p.t. Ich spąg do 2.0 m p.p.t. nie został przewiercony, vide zał. nr 2, profil I. Stopień zagęszczenia: średnio zagęszczone I D = 55% Orientacyjna wartość dopuszczalnych obciążeń: k 2 = 2.4 kg/cm 2, (0.24 MPa) Stopień zagęszczenia piasków drobnych, żwirów określono oporem świdra podczas wykonywania wierceń. Stopień plastyczności gliny piaszczystej z kamieniami metodą wałeczkowania. Charakterystyczne wartości parametrów geotechnicznych dla wydzielonej warstwy wyznaczono metodą B zgodnie z normą PN-81/B wg zależności korelacyjnych I D i I L jako parametry wiodące, a pozostałymi parametrami. Wartości te odczytano z tabel i wykresów. Dane zestawiono w zał. nr 3 Parametry geotechniczne warstw. Orientacyjną GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 5 z 6

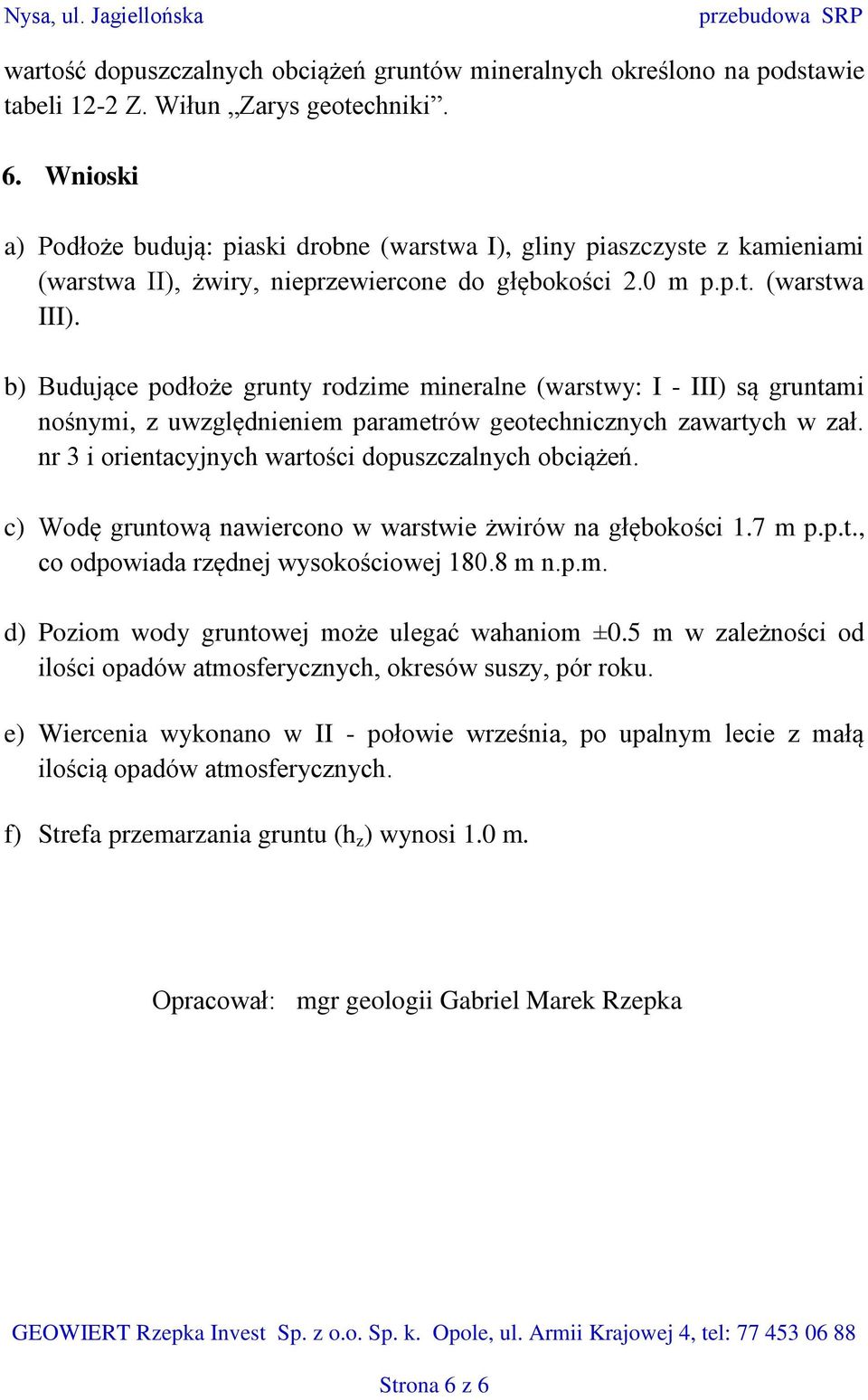

8 Nysa, ul. Jagiellońska przebudowa SRP wartość dopuszczalnych obciążeń gruntów mineralnych określono na podstawie tabeli 12-2 Z. Wiłun Zarys geotechniki. 6. Wnioski a) Podłoże budują: piaski drobne (warstwa I), gliny piaszczyste z kamieniami (warstwa II), żwiry, nieprzewiercone do głębokości 2.0 m p.p.t. (warstwa III). b) Budujące podłoże grunty rodzime mineralne (warstwy: I - III) są gruntami nośnymi, z uwzględnieniem parametrów geotechnicznych zawartych w zał. nr 3 i orientacyjnych wartości dopuszczalnych obciążeń. c) Wodę gruntową nawiercono w warstwie żwirów na głębokości 1.7 m p.p.t., co odpowiada rzędnej wysokościowej m n.p.m. d) Poziom wody gruntowej może ulegać wahaniom ±0.5 m w zależności od ilości opadów atmosferycznych, okresów suszy, pór roku. e) Wiercenia wykonano w II - połowie września, po upalnym lecie z małą ilością opadów atmosferycznych. f) Strefa przemarzania gruntu (h z ) wynosi 1.0 m. Opracował: mgr geologii Gabriel Marek Rzepka GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 6 z 6

9

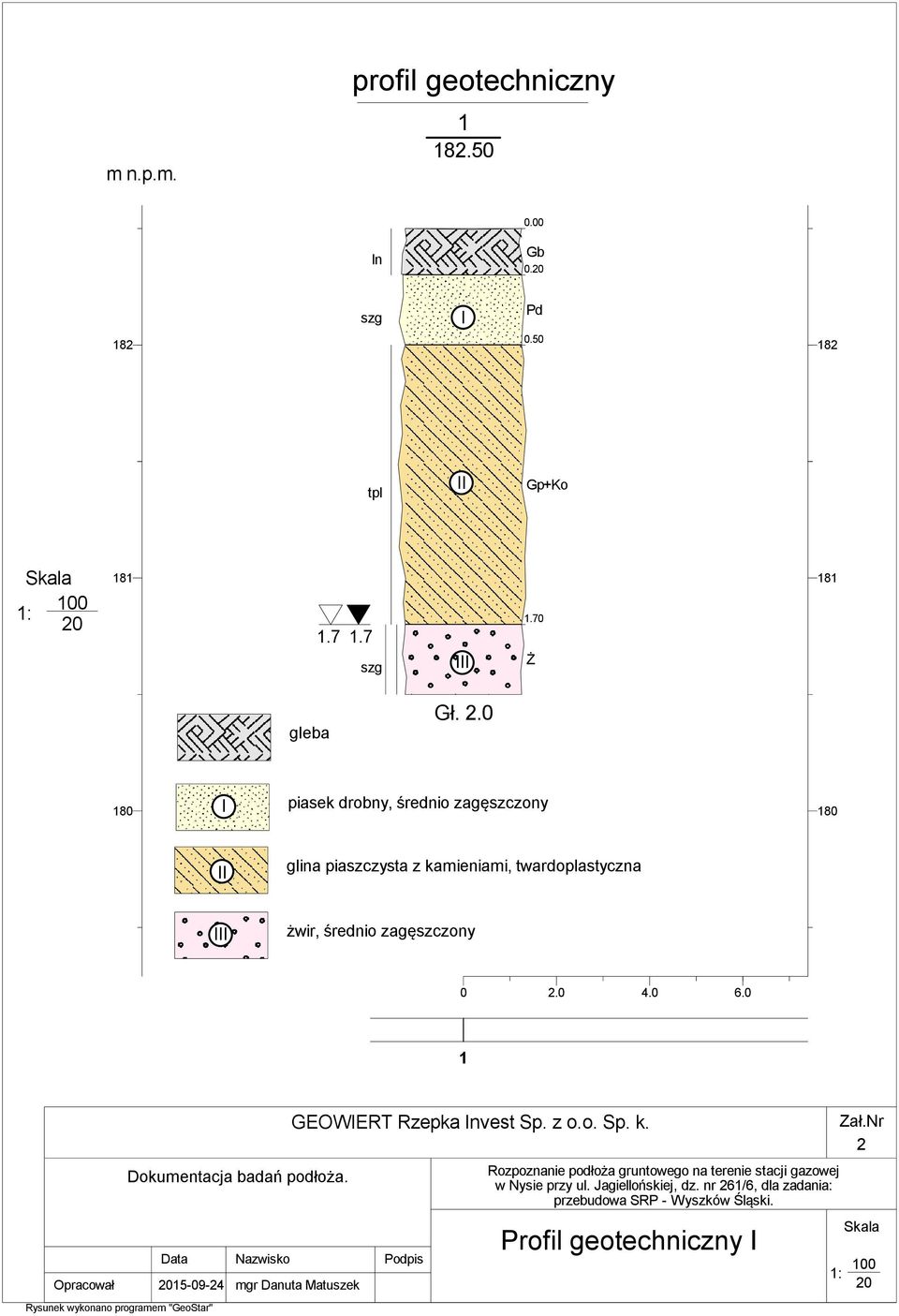

10 m n.p.m. profil geotechniczny ln Gb szg I Pd tpl II Gp+Ko Skala 100 1: szg III 1.70 Ż 181 gleba Gł I piasek drobny, średnio zagęszczony 180 II glina piaszczysta z kamieniami, twardoplastyczna III żwir, średnio zagęszczony Dokumentacja badań podłoża. GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Data Nazwisko Podpis Opracował mgr Danuta Matuszek Rysunek wykonano programem "GeoStar" Rozpoznanie podłoża gruntowego na terenie stacji gazowej w Nysie przy ul. Jagiellońskiej, dz. nr 261/6, dla zadania: przebudowa SRP - Wyszków Śląski. Profil geotechniczny I 1: Zał.Nr 2 Skala

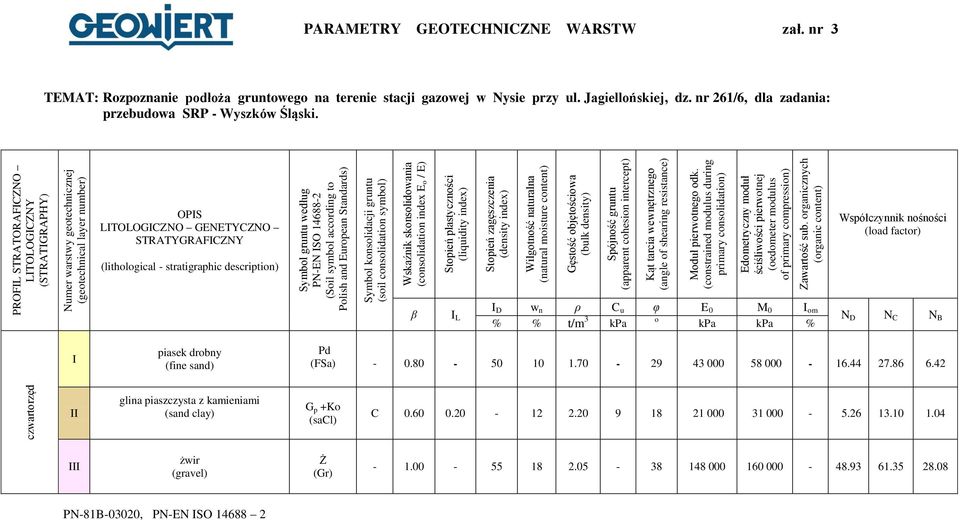

11 czwartorzęd PROFIL STRATORAFICZNO LITOLOGICZNY (STRATIGRAPHY) Numer warstwy geotechnicznej (geotechnical layer number) Symbol gruntu według PN-EN ISO (Soil symbol according to Polish and European Standards) Symbol konsolidacji gruntu (soil consolidation symbol) Wskaźnik skonsolidowania (consolidation index E o / E) Stopień plastyczności (liquidity index) Stopień zagęszczenia (density index) Wilgotność naturalna (natural moisture content) Gęstość objętościowa (bulk density) Spójność gruntu (apparent cohesion intercept) Kąt tarcia wewnętrznego (angle of shearing resistance) Moduł pierwotnego odk. (constrained modulus during primary consolidation) Edometryczny moduł ściśliwości pierwotnej (oedometer modulus of primary compression) Zawartość sub. organicznych (organic content) PARAMETRY GEOTECHNICZNE WARSTW zał. nr 3 TEMAT: Rozpoznanie podłoża gruntowego na terenie stacji gazowej w Nysie przy ul. Jagiellońskiej, dz. nr 261/6, dla zadania: przebudowa SRP - Wyszków Śląski. OPIS LITOLOGICZNO GENETYCZNO STRATYGRAFICZNY Współczynnik nośności (load factor) (lithological - stratigraphic description) β I L I D w n ρ C u φ E 0 M 0 I om % % t/m 3 kpa o kpa kpa % N D N C N B I piasek drobny (fine sand) Pd (FSa) II glina piaszczysta z kamieniami (sand clay) G p +Ko (sacl) C III żwir (gravel) Ż (Gr) PN-81B-03020, PN-EN ISO

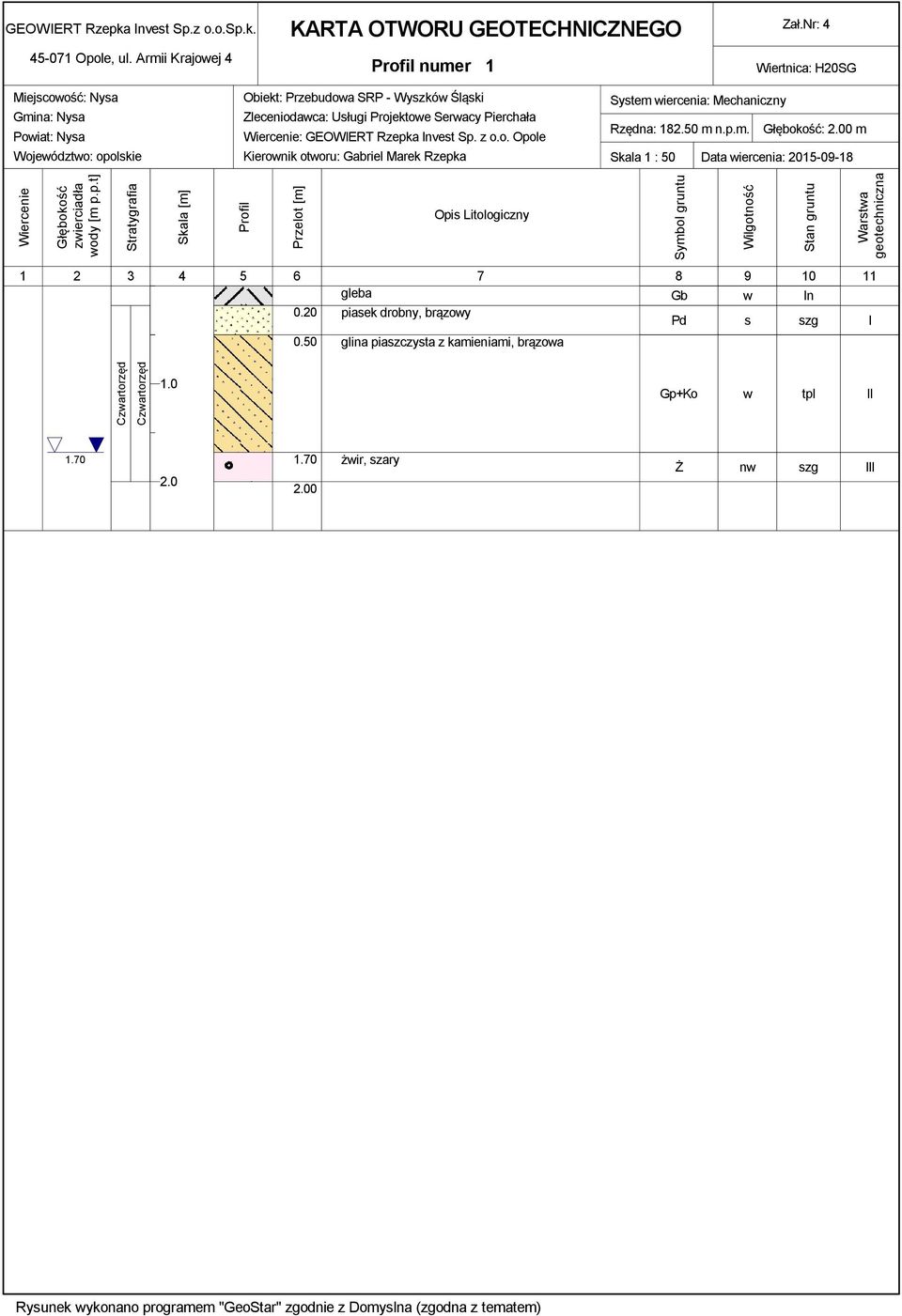

12 GEOWIERT Rzepka Invest Sp.z o.o.sp.k Opole, ul. Armii Krajowej 4 KARTA OTWORU GEOTECHNICZNEGO Profil numer 1 Zał.Nr: 4 Wiertnica: H20SG Miejscowość: Nysa Gmina: Nysa Powiat: Nysa Województwo: opolskie Obiekt: Przebudowa SRP - Wyszków Śląski Zleceniodawca: Usługi Projektowe Serwacy Pierchała Wiercenie: GEOWIERT Rzepka Invest Sp. z o.o. Opole Kierownik otworu: Gabriel Marek Rzepka System wiercenia: Mechaniczny Rzędna: m n.p.m. Głębokość: 2.00 m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody [m p.p.t] Stratygrafia Skala [m] Profil Przelot [m] Opis Litologiczny Symbol gruntu Wilgotność Stan gruntu Warstwa geotechniczna gleba Gb w ln 0.20 piasek drobny, brązowy Pd s szg I 0.50 glina piaszczysta z kamieniami, brązowa Czwartorzęd Czwartorzęd 1.0 Gp+Ko w tpl II żwir, szary Ż nw szg III Rysunek wykonano programem "GeoStar" zgodnie z Domyslna (zgodna z tematem)

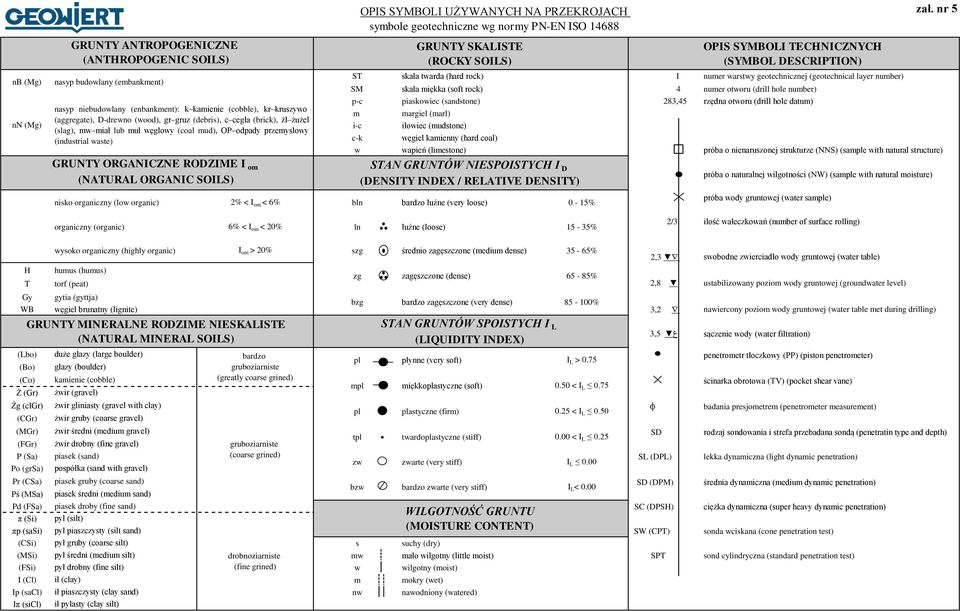

13 OPIS SYMBOLI UŻYWANYCH NA PRZEKROJACH symbole geotechniczne wg normy PN-EN ISO zał. nr 5 GRUNTY ANTROPOGENICZNE (ANTHROPOGENIC SOILS) GRUNTY SKALISTE (ROCKY SOILS) OPIS SYMBOLI TECHNICZNYCH (SYMBOL DESCRIPTION) nb (Mg) nn (Mg) nasyp budowlany (embankment) nasyp niebudowlany (enbankment): k kamienie (cobble), kr kruszywo (aggregate), D-drewno (wood), gr gruz (debris), c cegła (brick), żl żużel (slag), mw miał lub muł węglowy (coal mud), OP odpady przemysłowy (industrial waste) ST SM p-c m i-c c-k w skała twarda (hard rock) skała miękka (soft rock) piaskowiec (sandstone) margiel (marl) iłowiec (mudstone) węgiel kamienny (hard coal) wapień (limestone) I 4 283,45 numer warstwy geotechnicznej (geotechnical layer number) numer otworu (drill hole number) rzędna otworu (drill hole datum) próba o nienaruszonej strukturze (NNS) (sample with natural structure) GRUNTY ORGANICZNE RODZIME I om (NATURAL ORGANIC SOILS) STAN GRUNTÓW NIESPOISTYCH I D (DENSITY INDEX / RELATIVE DENSITY) próba o naturalnej wilgotności (NW) (sample with natural moisture) nisko organiczny (low organic) 2% < I om < 6% bln bardzo luźne (very loose) 0-15% próba wody gruntowej (water sample) organiczny (organic) 6% < I om < 20% ln luźne (loose) 15-35% 2/3 ilość wałeczkowań (number of surface rolling) 2,3 swobodne zwierciadło wody gruntowej (water table) H humus (humus) zg zagęszczone (dense) 65-85% T torf (peat) 2,8 ustabilizowany poziom wody gruntowej (groundwater level) Gy gytia (gyttja) bzg bardzo zagęszczone (very dense) % WB węgiel brunatny (lignite) 3,2 nawiercony poziom wody gruntowej (water table met during drilling) (Lbo) (Bo) (Co) Ż (Gr) wysoko organiczny (highly organic) duże głazy (large boulder) głazy (boulder) kamienie (cobble) żwir (gravel) I om > 20% GRUNTY MINERALNE RODZIME NIESKALISTE (NATURAL MINERAL SOILS) bardzo gruboziarniste (greatly coarse grined) szg średnio zagęszczone (medium dense) STAN GRUNTÓW SPOISTYCH I L (LIQUIDITY INDEX) pl płynne (very soft) I L > 0.75 mpl miękkoplastyczne (soft) 0.50 < I L 0.75 filtration) sączenie wody (water ع 3,5 penetrometr tłoczkowy (PP) (piston penetrometer) ścinarka obrotowa (TV) (pocket shear vane) Źg (clgr) żwir gliniasty (gravel with clay) f badania presjometrem (penetrometer measurement) pl plastyczne (firm) 0.25 < I L 0.50 (CGr) żwir gruby (coarse gravel) (MGr) żwir średni (medium gravel) SD rodzaj sondowania i strefa przebadana sondą (penetratin type and depth) tpl twardoplastyczne (stiff) 0.00 < I L 0.25 (FGr) żwir drobny (fine gravel) gruboziarniste P (Sa) piasek (sand) (coarse grined) SL (DPL) lekka dynamiczna (light dynamic penetration) zw zwarte (very stiff) I L 0.00 Po (grsa) pospółka (sand with gravel) Pr (CSa) piasek gruby (coarse sand) SD (DPM) średnia dynamiczna (medium dynamic penetration) bzw bardzo zwarte (very stiff) I L < 0.00 Pś (MSa) piasek średni (medium sand) Pd (FSa) piasek droby (fine sand) SC (DPSH) ciężka dynamiczna (super heavy dynamic penetration) WILGOTNOŚĆ GRUNTU π (Si) pył (silt) πp (sasi) pył piaszczysty (silt sand) (MOISTURE CONTENT) SW (CPT) sonda wciskana (cone penetration test) (CSi) pył gruby (coarse silt) s suchy (dry) (MSi) pył średni (medium silt) drobnoziarniste mw mało wilgotny (little moist) SPT sond cylindryczna (standard penetration test) (FSi) pył drobny (fine silt) (fine grined) w wilgotny (moist) I (Cl) ił (clay) m mokry (wet) Ip (sacl) ił piaszczysty (clay sand) nw nawodniony (watered) Iπ (sicl) ił pylasty (clay silt) 35-65%
