Gmina Korfantów Korfantów ul. Rynek 4. 1/Korfantów /12

Transkrypt

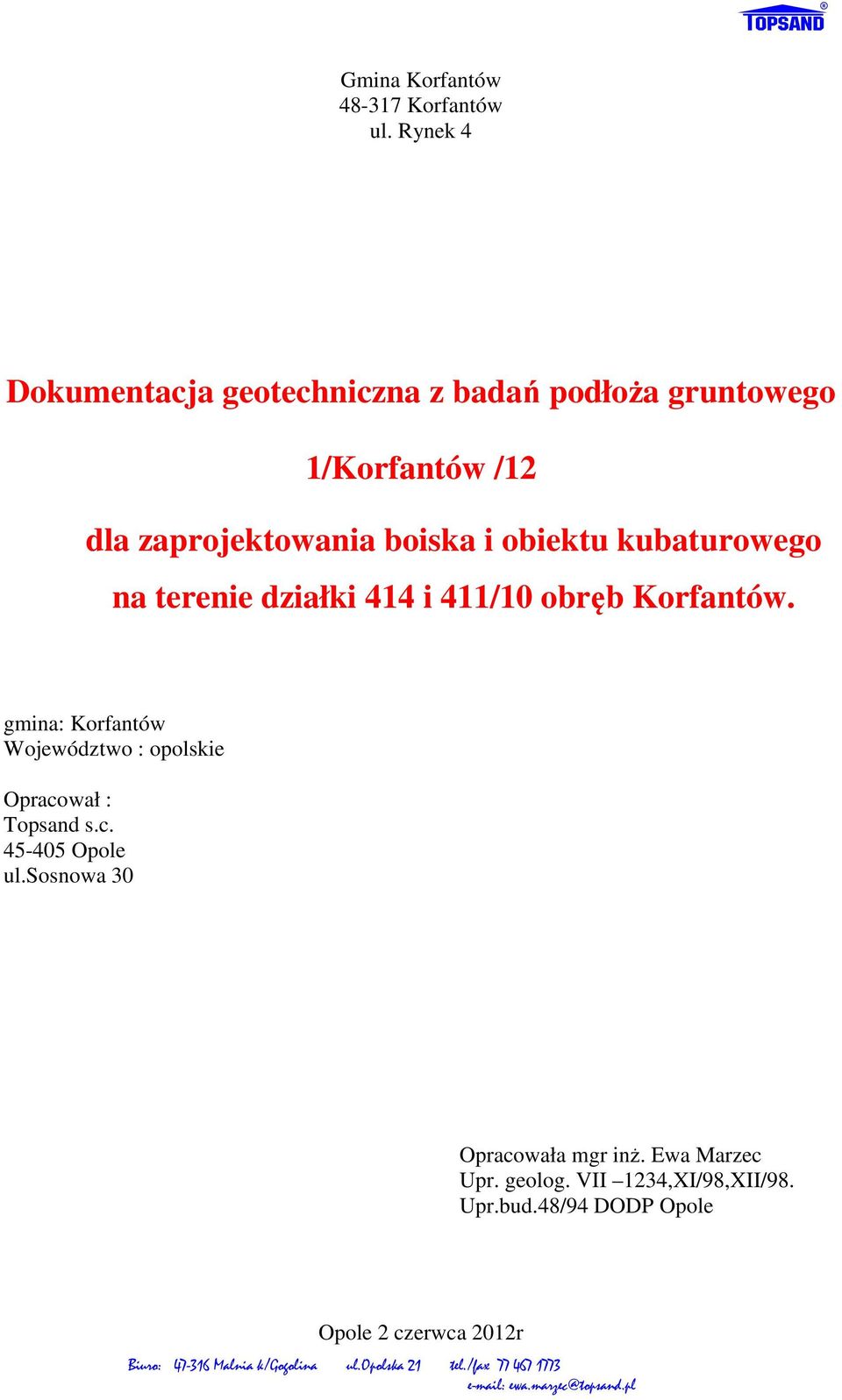

1 Gmina Korfantów Korfantów ul. Rynek 4 Dokumentacja geotechniczna z badań podłoża gruntowego 1/Korfantów /12 dla zaprojektowania boiska i obiektu kubaturowego na terenie działki 414 i 411/10 obręb Korfantów. gmina: Korfantów Województwo : opolskie Opracował : Topsand s.c Opole ul.sosnowa 30 Opracowała mgr inż. Ewa Marzec Upr. geolog. VII 1234,XI/98,XII/98. Upr.bud.48/94 DODP Opole Opole 2 czerwca 2012r

2 1.0 Wstęp. Niniejsza dokumentacja geotechniczna opracowana została przez Topsand s.c Opole ul. Sosnowa 30 na zlecenie Gminy Korfantów zgodnie z umową z dnia r. Celem przeprowadzonych badań było rozpoznanie warunków gruntowo-wodnych wraz z określeniem parametrów geotechnicznych podłoża.niniejsza dokumentacja określa geotechniczne warunki posadowienia obiektów budowlanych, kubaturowych i boisk drogowych. Teren objęty opracowaniem to działka 414 i 411/10 obręb Korfantów, położona u zbiegu ulic 1 Maja i Powstańców Śląskich w Korfantowie, w obrębie zwartej zabudowy mieszkaniowej. Znajduje się na niej budynek szkolny i boisko oraz obiekty administracyjne. Pod względem morfologicznym teren badan położony jest w południowej części Niziny Śląskiej. Teren w przeszłości użytkowany był górniczo. Wyrobisko wypełniono odpadami innymi niż niebezpieczne. Górną parte wyrobiska sformowano z mieszaniny piasku, mielonej cegły i zagęszczono. Dokumentację wykonano na podstawie otrzymanych wyników wierceń i badań gruntów wraz z ich interpretacją w oparciu o : - Rozporządzenie Ministra Transportu,Budownictwa i Gospodarki Morskiej w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych, z dnia 27 kwietnia 2012 roku. - ISO ,2. Geotechnika - ISO Geotechnika - PN-EN ,2.Eurokod 7 - BN-76/ Obliczanie współczynnika filtracji na podstawie uziarnienia i porowatości - Materiały szkoleniowe OOIIB Fundamentowanie na gruntach słabych i zdegradowanych - Materiały szkoleniowe ITB Zagospodarowanie gruntów zdegradowanych, oraz w oparciu o materiały archiwalne. 2.0.Zakres prac badawczych a/ Prace polowe i badania terenowe - w ramach niniejszego opracowania wykonano 6 otworów geotechnicznych do głębokości maksymalnej 5m ppt. - zgodnie z lokalizacją wskazana przez zamawiającego. W trakcie wierceń prowadzono na bieżąco analizę makroskopowa przewierconych gruntów oraz pobierano próby o naturalnej wilgotności i uziarnieniu. Wykonano także sondowania sondą dynamiczną gruntów sypkich, a krzyżakową FVT gruntów spoistych.dla gruntów antropogenicznych wykonano badania laboratoryjne. Prace terenowe prowadzone były pod stałym nadzorem geologa mgr inż. Ewy Marzec.

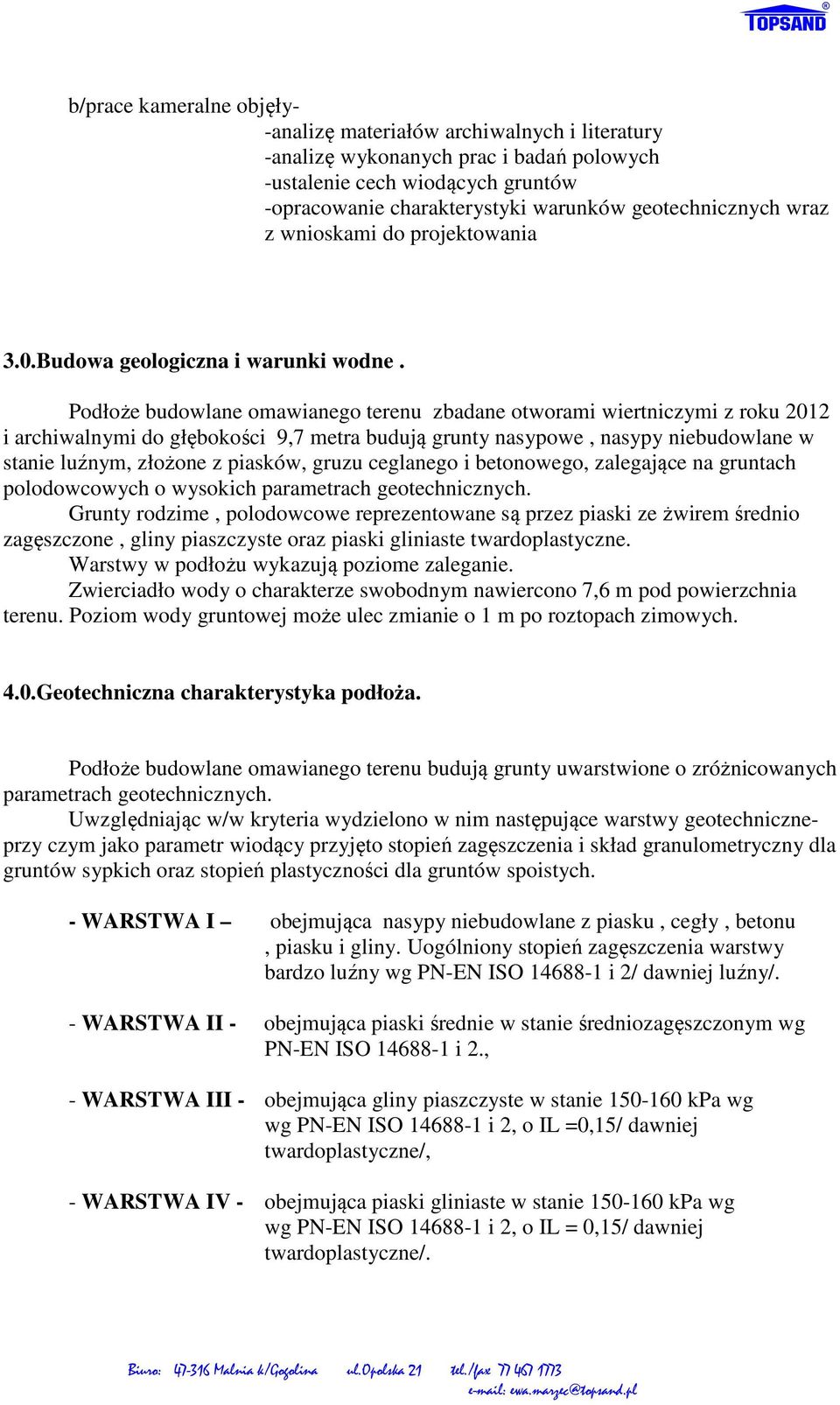

3 b/prace kameralne objęły- -analizę materiałów archiwalnych i literatury -analizę wykonanych prac i badań polowych -ustalenie cech wiodących gruntów -opracowanie charakterystyki warunków geotechnicznych wraz z wnioskami do projektowania 3.0.Budowa geologiczna i warunki wodne. Podłoże budowlane omawianego terenu zbadane otworami wiertniczymi z roku 2012 i archiwalnymi do głębokości 9,7 metra budują grunty nasypowe, nasypy niebudowlane w stanie luźnym, złożone z piasków, gruzu ceglanego i betonowego, zalegające na gruntach polodowcowych o wysokich parametrach geotechnicznych. Grunty rodzime, polodowcowe reprezentowane są przez piaski ze żwirem średnio zagęszczone, gliny piaszczyste oraz piaski gliniaste twardoplastyczne. Warstwy w podłożu wykazują poziome zaleganie. Zwierciadło wody o charakterze swobodnym nawiercono 7,6 m pod powierzchnia terenu. Poziom wody gruntowej może ulec zmianie o 1 m po roztopach zimowych. 4.0.Geotechniczna charakterystyka podłoża. Podłoże budowlane omawianego terenu budują grunty uwarstwione o zróżnicowanych parametrach geotechnicznych. Uwzględniając w/w kryteria wydzielono w nim następujące warstwy geotechniczneprzy czym jako parametr wiodący przyjęto stopień zagęszczenia i skład granulometryczny dla gruntów sypkich oraz stopień plastyczności dla gruntów spoistych. - WARSTWA I obejmująca nasypy niebudowlane z piasku, cegły, betonu, piasku i gliny. Uogólniony stopień zagęszczenia warstwy bardzo luźny wg PN-EN ISO i 2/ dawniej luźny/. - WARSTWA II - obejmująca piaski średnie w stanie średniozagęszczonym wg PN-EN ISO i 2., - WARSTWA III - obejmująca gliny piaszczyste w stanie kpa wg wg PN-EN ISO i 2, o IL =0,15/ dawniej twardoplastyczne/, - WARSTWA IV - obejmująca piaski gliniaste w stanie kpa wg wg PN-EN ISO i 2, o IL = 0,15/ dawniej twardoplastyczne/.

4 5.0.Ocena geotechnicznych warunków posadowienia. 5.1.Warunki gruntowe uznaje się za złożone z uwagi na występowanie nasypów antropogenicznych, warunki wodne uznaje się za dobre. 5.2.Proponuje się przyjecie przez projektanta pierwszej kategorii geotechnicznej dla projektowanych obiektów budowlanych. 5.3.Grunty antropogeniczne, nasypowe są przydatne do formowania nasypu budowlanego. 5.4.Podłoże gruntowe nie spełnia wymagań dla kategorii G4 i wymaga wzmocnienia. Zaleca się przyjęcie następującej metody wzmocnienia podłoża gruntowego dla boiska: -zagęszczenie statyczne nasypów walcem okołkowanym, -wbudowanie geokraty na geotkaninie, geokrata 15 cm wysokości, -wypełnienie geokraty kruszywem o optymalnym uziarnieniu o CBR >=20. -zagęszczenie kruszywa. 5.5.Podłoże pod obiekt kubaturowy nie spełnia wymagań dla posadowienia bezpośredniego. Zaleca się dla obiektu kubaturowego posadowienie pośrednie z użyciem studni na gruncie nośnym, warstwie geotechnicznej II. 5.6.Parametry geotechniczne do projektowania przedstawiono w załączniku nr Grunty antropogeniczne są odpadem innym niż niebezpieczne.

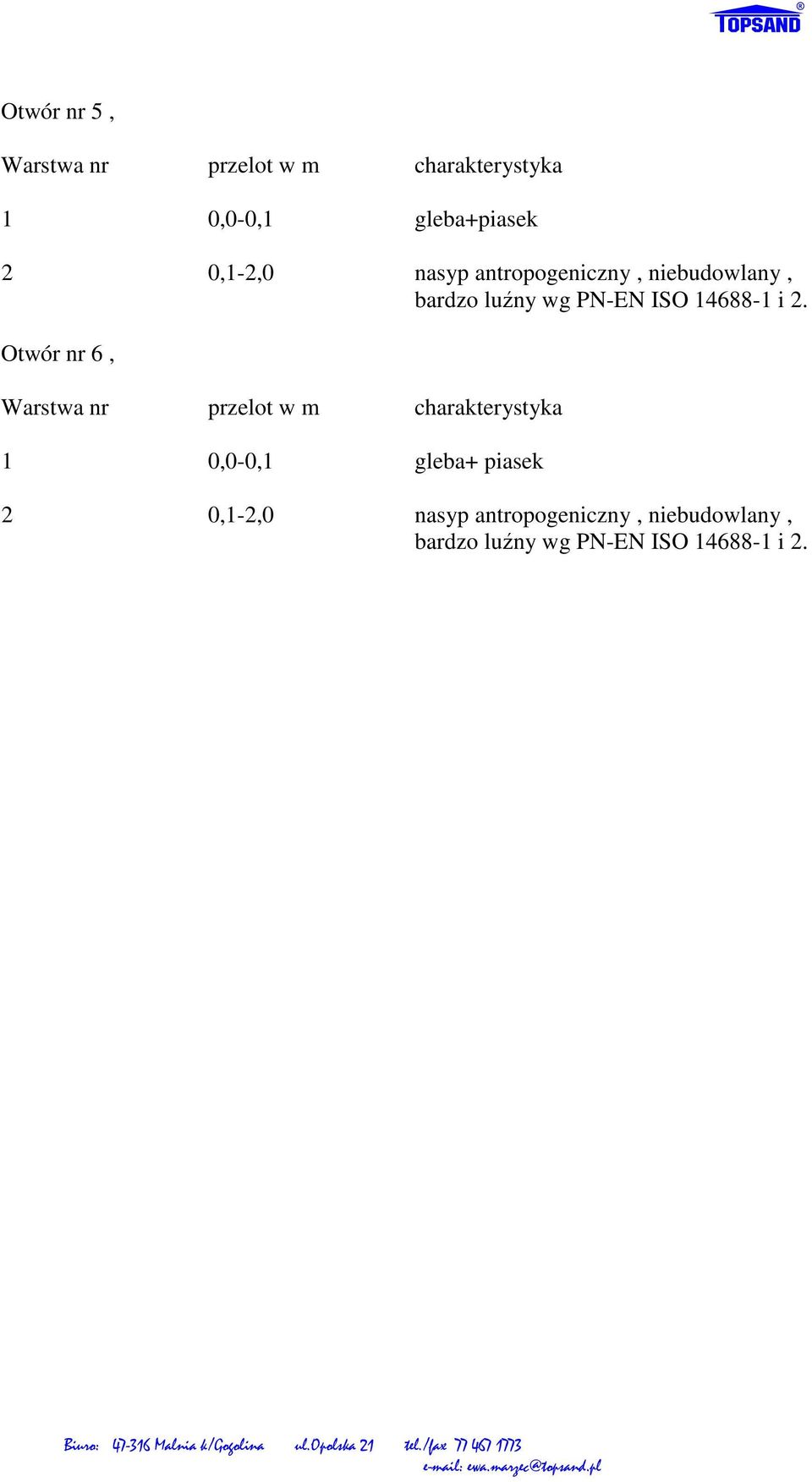

5 Profile geotechniczne otworów wiertniczych wykonanych dnia r. Otwór nr 1, 1 0,0-0,1 gleba 2 0,1-1,7 nasyp antropogeniczny, niebudowlany, Bardzo luźny wg PN-EN ISO i ,7-5,0 Piasek ze żwirem średniozageszczony, warstwa geotechniczna II. Otwór nr 2, 1 0,0-0,2 gleba+piasek 2 0,2-2,0 piasek średni, średniozageszczony, Otwór nr 3, 1 0,0-0,1 gleba+piasek Otwór nr 4, 1 0,0-0,1 gleba+piasek

6 Otwór nr 5, 1 0,0-0,1 gleba+piasek Otwór nr 6, 1 0,0-0,1 gleba+ piasek

7 Profile archiwalne otworów wiertniczych wykonanych w czerwcu 2007 roku. Profile na mapie oznaczono jako 1A-6A.
