1 GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Adres: ul. Armii Krajowej 4 KRS Opole NP: tel/fax: telefon komórkowy: Adres internetowy: geowiert@geowiert.com PROJEKTOWANE WYKONASTWO W ZAKRESE: geologii inżynierskiej, geotechniki i hydrogeologii, obsługa budów, kontrola podsypek, ekspertyzy geotechniczne, piezometry, ochrona środowiska. Tytuł: Opinia geotechniczna z rozpoznania podłoża gruntowego na działce nr 434 obręb 0008 Reńska Wieś, położonej w miejscowości Reńska Wieś, gm. Pakosławice, pow. nyski. Zleceniodawca: Biuro Rzeczoznawstwa i Ekonomii Środowiska CODEX Sadowski i Wspólnicy Spółka Jawna ul. Stachury Środa Wielkopolska NP: Opracował: mgr inż. geologii Marcin Rzepka Zatwierdził: mgr geologii Gabriel Marek Rzepka 2017 rok, m-c maj

2 Reńska Wieś, gm. Pakosławice rozpoznanie podłoża gruntowego S P S T R E Ś C 1. Wstęp Opis prac terenowych i dokumentacyjnych badanego podłoża Położenie i budowa geologiczna Warunki hydrogeologiczne Opis warstwy geotechnicznych Grunty rodzime Czwartorzęd Trzeciorzęd Wnioski... 6 Z A Ł Ą C Z N K 1.1. Mapa orientacyjna w skali 1: Mapa dokumentacyjna w skali 1: Przekrój geotechniczny 3. Parametry geotechniczne warstw 4. Karta otworu geotechnicznego 5. Opis symboli GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 1 z 7

3 Reńska Wieś, gm. Pakosławice rozpoznanie podłoża gruntowego 1. Wstęp Niniejsze opracowanie w formie Opinii geotechnicznej... wykonano na zlecenie firmy: Biuro Rzeczoznawstwa i Ekonomii Środowiska CODEX Sadowski i Wspólnicy Spółka Jawna, Środa Wielkopolska, ul. Stachury 9. Opinię geotechniczną... wykonano zgodnie z obowiązującymi przepisami: Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U poz. 463), Polską Normą PN EN Eurokod 7 Projektowanie geotechniczne część 2: Rozpoznanie i badanie podłoża gruntowego, Polską Normą: PN-EN SO Badania geotechniczne. Oznaczanie i klasyfikacja gruntów część 1: Oznaczanie i opis, Polską Normą PN-EN SO Badania geotechniczne. Oznaczanie i klasyfikacja gruntów część 2: Zasady klasyfikowania. Tematem jest rozpoznanie podłoża gruntowego na działce nr 434 obręb 0008 Reńska Wieś położonej w miejscowości Reńska Wieś, gm. Pakosławice, pow. nyski. Zakres prac terenowych i kameralnych obejmował: wizję lokalną terenu, wytyczenie miejsc wierceń, wykonanie otworów badawczych pobranie próbek gruntów kategorii B o klasie jakości 3 5 (naturalna wilgotność i uziarnienie) zgodnie z PN EN , badanie makroskopowe pobranych prób, określenie rzędnej wysokościowej otworów badawczych przy pomocy odbiornika GNSS, opracowanie przekroju geotechnicznego i karty otworów, opracowanie mapy orientacyjnej wraz z zaznaczeniem terenu badań, GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 2 z 7

4 Reńska Wieś, gm. Pakosławice rozpoznanie podłoża gruntowego uzupełnienie dostarczonej przez Zleceniodawcę mapy dokumentacyjnej w skali 1:1000 miejscami otworów badawczych i linią przekroju, sporządzenie części opisowej opinii. 2. Opis prac terenowych i dokumentacyjnych badanego podłoża W ramach prac terenowych wykonano 2 otwory badawcze do głębokości 3.0 m p.p.t. Lokalizację i głębokość określił Zleceniodawca. Rzędne wysokościowe otworów badawczych wyznaczono na podstawie systemu GNSS z dokładnością ±0.10 m. Prace wiertnicze wykonano świdrami spiralnymi Ø130 mm, wiertnicą mechaniczną H20SG. Odwierty i pobranie prób do badań makroskopowych wykonano w sposób zapewniający uzyskanie jak największej ilości informacji na temat stratygrafii podłoża i ich parametrów geotechnicznych. Podczas wierceń pobierano na bieżąco do analizy makroskopowej próby gruntu metodą pobierania prób kategorii B, aby otrzymać próby o klasie jakości 3 5 tj. zawierające wszystkie składniki gruntu in situ w ich oryginalnych proporcjach i naturalnej wilgotności. Struktura gruntu prób kategorii B może zostać naruszona. Prace terenowe wykonano pod nadzorem uprawnionego geologa 9 maja 2017 r. Po odwierceniu otwory zlikwidowano zasypując powstałym podczas wierceń urobkiem z ubiciem. Prace geologiczne nie miały żadnego wpływu na obszary chronione, w tym na Obszary Natura Położenie i budowa geologiczna Otwory badawcze wykonano w miejscowości Reńska Wieś, gm. Pakosławice, pow. nyski, woj. opolskie, na dz. nr 434 obręb 0008 Reńska Wieś. Teren badań znajduje się w południowo - wschodniej części wsi, na zachód od Pakosławic. Wg podziału Polski na makroregiony miejscowość Reńska Wieś położona jest w południowej części Niziny Śląskiej. Rzędne wysokościowe otworów badawczych zawarte są w przedziale: m n.p.m. Różnica GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 3 z 7

5 Reńska Wieś, gm. Pakosławice rozpoznanie podłoża gruntowego względna wysokości otworów badawczych wynosi 0.37 m. Wiercenia wykonano od strony ogrodu badanego terenu. Nieco wyżej położony jest otwór badawczy nr 1 - bliższy budynku. Podłoże rozpoznano do głębokości 3.0 m p.p.t. Nawierzchnią jest warstwa gleby grubości 0.2 m. Poniżej podłoże budują grunty rodzime mineralne, w stropowej części czwartorzędowe, poniżej trzeciorzędowe. Grunty czwartorzędowe sypkie, reprezentowane są przez: żwiry i piaski średnie, średnio zagęszczone ( D =0.50). Piaski średnie zalegają w podłożu do głębokości m p.p.t. Tworzą warstwę grubości m. W rejonie otworu nr 1 w strefie głębokości m, na stropie piasków średnich podłoże buduje soczewka żwirów miąższości 0.9 m. Głębsze podłoże budują grunty starsze trzeciorzędowe, spoiste, w postaci iłów twardoplastycznych ( L =0.15). ch spąg do głębokości wykonanych badań tj. 3.0 m p.p.t. nie został osiągnięty. Budujące podłoże grunty rodzime: żwiry, piaski średnie i iły są gruntami nośnymi. Graficzną budowę podłoża przedstawia zał. nr 2, przekrój geotechniczny. 4. Warunki hydrogeologiczne Woda gruntowa posiada zwierciadło swobodne. Została nawiercona w warstwie żwirów lub piasków średnich na głębokości m p.p.t., co odpowiada rzędnym wysokościowym m n.p.m. Poziom wody gruntowej może ulegać wahaniom ±0.4 m i jest uzależniony od ilości opadów atmosferycznych, roztopów, okresów suszy, pór roku. Wiercenia wykonano na początku maja, w czasie poprzedzonym chłodną wiosną, ze stosunkowo dużą ilością opadów atmosferycznych. Obecnie przez wiosenne deszcze poziom wody gruntowej uległ podwyższeniu. Strefa przemarzania gruntu h z dla tej części Polski wynosi 0.8 m. GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 4 z 7

6 Reńska Wieś, gm. Pakosławice rozpoznanie podłoża gruntowego Na południe od miejsca badań, w odległości ok. 580 m miejscowość Reńską Wieś opływa ciek wodny Korzkiew, lewobrzeżny dopływ Cielnicy. 5. Opis warstwy geotechnicznych Podłoże budują grunty rodzime czwartorzędowe i trzeciorzędowe. Wydzielono warstwy geotechniczne. 5.1 Grunty rodzime Czwartorzęd Warstwa (żwiry) Warstwa (piaski średnie) Żwiry, barwy brązowej, od głębokości 0.7 m p.p.t. nawodnione. Tworzą soczewkę grubości 0.9 m bezpośrednio pod glebą, na stropie piasków średnich w strefie głębokości m p.p.t., vide zał. nr 2, przekrój. Stopień zagęszczenia: średnio zagęszczone D = 0.50 Orientacyjna wartość dopuszczalnych obciążeń: k 2 = 3.1 kg/cm 2, (0.31 MPa) Piaski średnie, barwy brązowej, od głębokości m p.p.t. nawodnione. Budują podłoże w rejonie tworu nr 1 w strefie głębokości m p.p.t. i w rejonie otworu nr 2 w strefie głębokości m p.p.t., tworząc ciągłą warstwę grubości m na stropie iłów, vide zał. nr 2, przekrój Stopień zagęszczenia: średnio zagęszczone D = 0.50 Orientacyjna wartość dopuszczalnych obciążeń: k 2 = 2.9 kg/cm 2, (0.29 MPa) Trzeciorzęd Warstwa (iły) ły, barwy szaro - brązowej, twardoplastyczne. Budują głębsze podłoże badanego terenu, od głębokości 1.8 m GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 5 z 7

7 Reńska Wieś, gm. Pakosławice rozpoznanie podłoża gruntowego p.p.t. w rejonie otworu nr 1, od głębokości 1.5 m p.p.t. w rejonie otworu nr 2. Spąg iłów do głębokości wykonanych badań tj. 3.0 m p.p.t. nie został osiągnięty, vide zał. nr 2, przekrój. Stopień plastyczności: twardoplastyczne L = 0.15 Orientacyjna wartość dopuszczalnych obciążeń: k 2 = 2.5 kg/cm 2, (0.25 MPa) Stopień zagęszczenia gruntów piaszczysto - żwirowych określono oporem świdra podczas wykonywania wierceń. Stopień plastyczności gruntów spoistych określono metodą wałeczkowania. Charakterystyczne wartości parametrów geotechnicznych dla wydzielonej warstwy wyznaczono metodą B zgodnie z normą PN-81/B wg zależności korelacyjnych: D i L jako parametry wiodące, a pozostałymi parametrami. Wartości te odczytano z tabel i wykresów. Dane zestawiono w zał. nr 3 Parametry geotechniczne warstw. Orientacyjną wartość dopuszczalnych obciążeń gruntów mineralnych określono na podstawie tabeli 12-2 Z. Wiłun Zarys geotechniki. 6. Wnioski a) Nawierzchnią terenu badań jest warstwa gleby grubości 0.2 m. Poniżej podłoże budują grunty piaszczysto - żwirowe. Od głębokości m p.p.t. podłoże budują grunty spoiste w postaci iłów, których spąg do głębokości wykonanych badań nie został osiągnięty. b) Budujące podłoże grunty rodzime: żwiry (warstwa ), piaski średnie (warstwa ) i iły (warstwa ) są gruntami nośnymi, z uwzględnieniem parametrów geotechnicznych zawartych w zał. nr 3 i orientacyjnych wartości dopuszczalnych obciążeń. c) Woda gruntowa posiada zwierciadło swobodne. Została nawiercona w warstwie żwirów lub piasków średnich na głębokości m p.p.t., co odpowiada rzędnym wysokościowym m n.p.m. GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 6 z 7

8 Reńska Wieś, gm. Pakosławice rozpoznanie podłoża gruntowego d) Poziom wody gruntowej może ulegać wahaniom ± 0.4 m i jest uzależniony od ilości opadów atmosferycznych, roztopów, okresów suszy, pór roku. Obecnie przez wiosenne deszcze uległ podwyższeniu. e) Strefa przemarzania gruntu h z dla tej części Polski wynosi 0.8 m. Opracował: mgr inż. geologii Marcin Rzepka GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 7 z 7

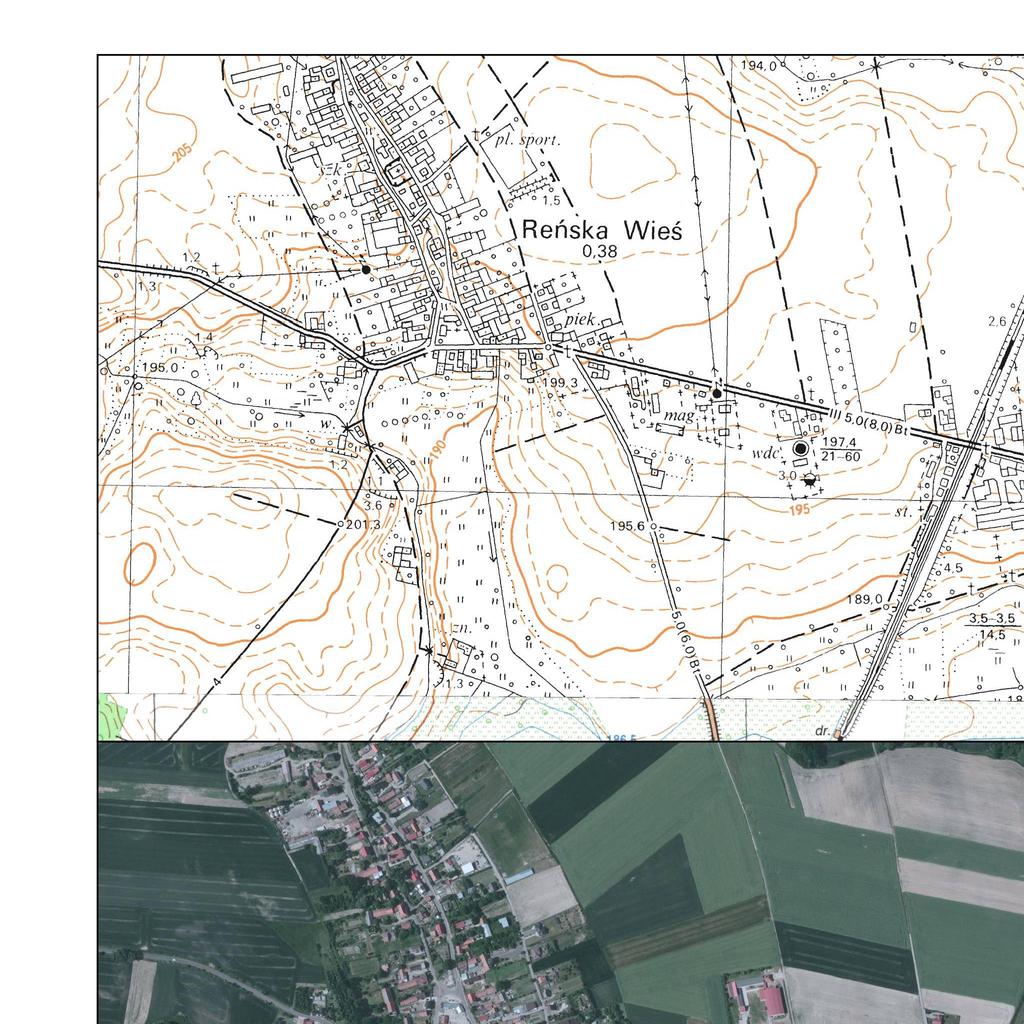

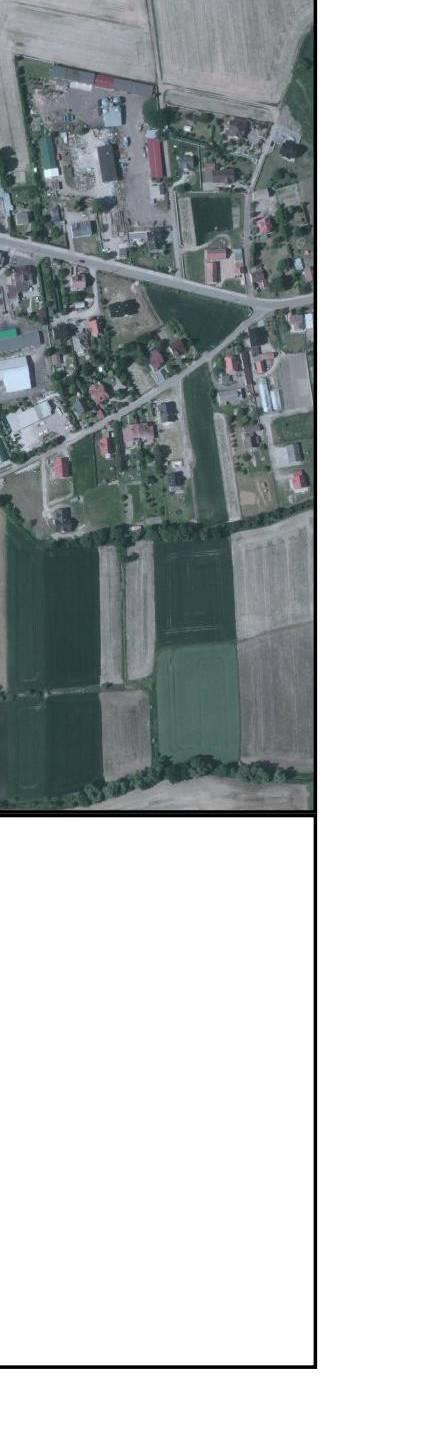

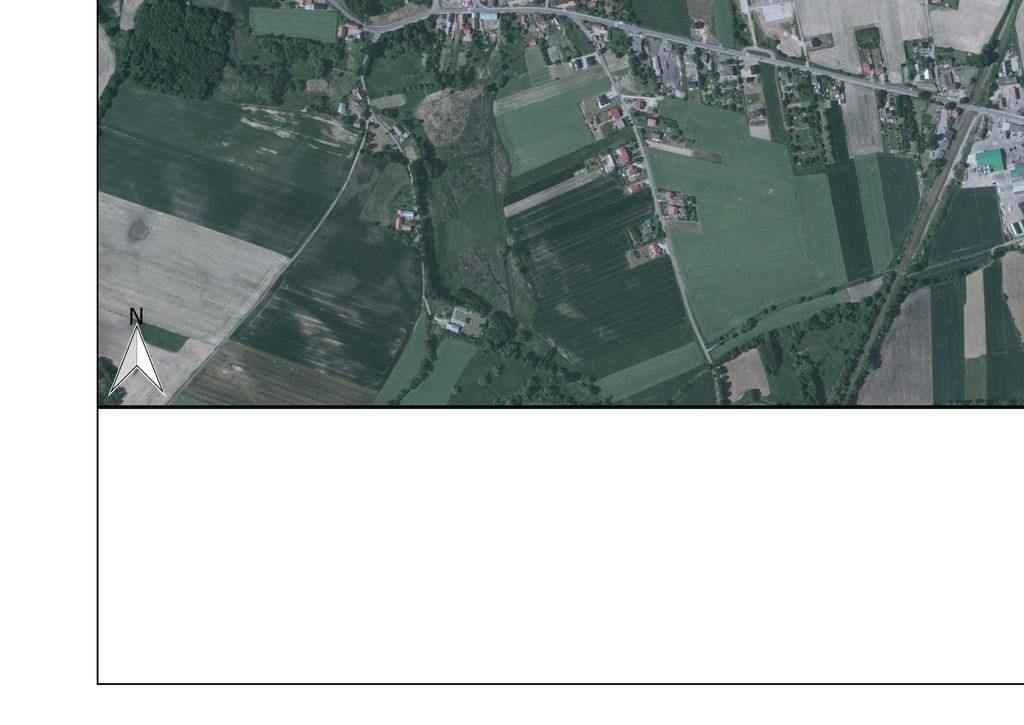

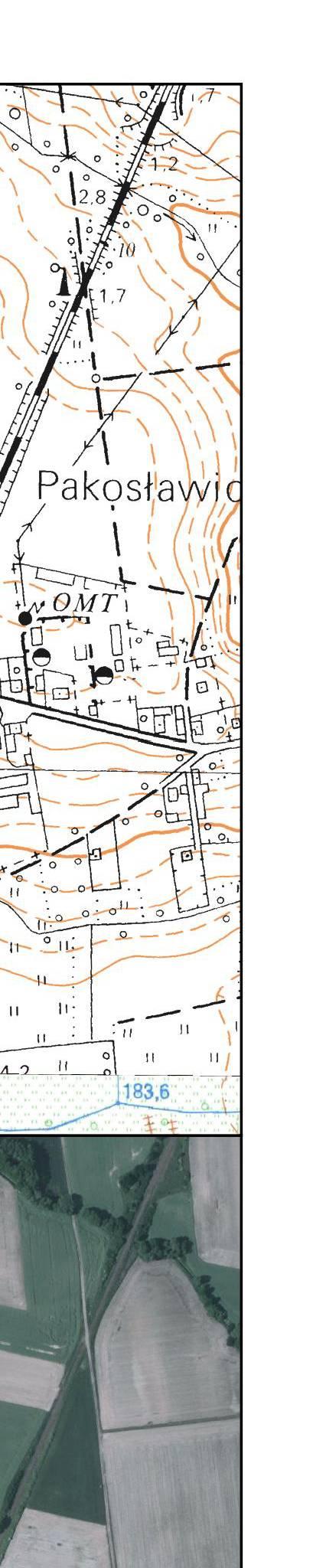

9 Opinia geotechniczna z rozpoznania podłoża gruntowego na działce nr 434 obręb 0008 Reńska Wieś, położonej w miejscowości Reńska Wieś, gm. Pakosławice, pow. nyski Adres: ul. Armii Krajowej Opole GEOWERT Rzepka nvest Sp. z o.o. Sp. k. rok założenia firmy 1987 tel/fax mobile geowiert@geowiert.com lokalizacja terenu badań Mapa orientacyjna w skali 1: Opracował: mgr inż. Marcin Rzepka Załącznik nr 1.1

10 1/3.0 2/3.0 Adres: ul. Armii Krajowej Opole GEOWERT Rzepka nvest Sp. z o.o. Sp. k. rok założenia firmy 1987 tel/fax mobile geowiert@geowiert.com Mapa dokumentacyjna w skali 1:1000 Załącznik nr 1.2 Opinia geotechniczna z rozpoznania podłoża gruntowego na działce nr 434 obręb 0008 Reńska Wieś, położonej w miejscowości Reńska Wieś, gm. Pakosławice, pow. nyski 1/3.0 numer otworu wiertniczego / głębokość w metrach linia i numer przekroju geotechnicznego

11 Mapa poglądowa m n.p.m. m n.p.m Gb ln Ż Gb ln Ps Ż 1.10 Ps Skala 100 1: 25 Ps tpl 195 tpl Legenda szrafur 195 gleba Gł. 3.0 żwir, średnio zagęszczony d=0.50 piasek średni, średnio zagęszczony d=0.50 ił, twardoplastyczny L=0.15 Gł m 1 2 GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Rozpoznanie podłoża gruntowego na działce nr ew. 434 obręb 0008 Reńska Wieś, w Reńskiej Wsi, gm. Pakosławice, pow. nyski. Dokumentacja badań podłoża Data Opracował Rysunek wykonano programem "GeoStar" Nazwisko mgr Danuta Matuszek Zał.Nr 2 Podpis Skala Przekrój geotechniczny 1:

12 trzeciorzęd czwartorzęd PROFL STRATORAFCZNO LTOLOGCZNY (STRATGRAPHY) Numer warstwy geotechnicznej (geotechnical layer number) Symbol gruntu według PN-EN SO (Soil symbol according to Polish and European Standards) Symbol konsolidacji gruntu (soil consolidation symbol) Wskaźnik skonsolidowania (consolidation index E o / E) Stopień plastyczności (liquidity index) Stopień zagęszczenia (density index) Wilgotność naturalna (natural moisture content) Gęstość objętościowa (bulk density) Spójność gruntu (apparent cohesion intercept) Kąt tarcia wewnętrznego (angle of shearing resistance) Moduł pierwotnego odk. (constrained modulus during primary consolidation) Edometryczny moduł ściśliwości pierwotnej (oedometer modulus of primary compression) Zawartość sub. organicznych (organic content) PARAMETRY GEOTECHNCZNE WARSTW zał. nr 3 TEMAT: Reńska Wieś, dz. nr 434, obręb 0008 Reńska Wieś, gm. Pakosławice - rozpoznanie podłoża gruntowego. OPS LTOLOGCZNO GENETYCZNO STRATYGRAFCZNY Współczynnik nośności (load factor) (lithological - stratigraphic description) β L D w n ρ C u φ E 0 M 0 om % t/m 3 kpa o kpa kpa % N D N C N B żwir (gravel) Ż (Gr) piasek średni (medium sand) Ps (MSa) ił (clay) (Cl) D PN-81B-03020

13 GEOWERT Rzepka nvest Sp. z o.o. Sp. k. KARTA OTWORU GEOTECHNCZNEGO Profil numer 1 Zał.Nr: 4 Wiertnica: H20SG Miejscowość: Reńska Wieś Gmina: Pakosławice Powiat: nyski Województwo: opolskie Obiekt: Rozpoznanie podłoża gruntowego. Zleceniodawca: CODEX Sp. J. Środa Wlkp. ul. Stachury 9 Wiercenie: GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Nadzór geologiczny: mgr inż. Marcin Rzepka System wiercenia: Mechaniczno-obrotowy Rzędna: m n.p.m. Głębokość: 3.00 m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody [m p.p.t] Stratygrafia Skala [m] Profil Przelot [m] Opis Litologiczny Symbol gruntu Wilgotność Stan gruntu Warstwa geotechniczna gleba Gb ln 0.20 żwir, brązowy w 0.70 Czwartorzęd Czwartorzęd żwir, brązowy piasek średni, brązowy Ż Ps nw ił, szarobrązowy Trzeciorzęd Trzeciorzęd w tpl Czwartorzęd Czwartorzęd 1.0 Profil numer 2 Rzędna: m n.p.m. Data: gleba Gb 0.20 piasek średni, brązowy 0.40 piasek średni, brązowy Ps w nw ln 1.50 ił, szarobrązowy Trzeciorzęd Trzeciorzęd 2.0 w tpl Rysunek wykonano programem "GeoStar" zgodnie z Domyslna (zgodna z tematem)

14 OPS SYMBOL UŻYTYCH NA PRZEKROJACH zał. nr 5 nb nn H Nmp Nmg T Gy Kj WB GRUNTY NASYPOWE GRUNTY SKALSTE OPS SYMBOL TECHNCZNYCH nasyp budowlany nasyp niebudowlany ( k kamienie, kr kruszywo, D-drewno, gr gruz, c cegła,żl żużel, mw miał lub muł węglowy, OP odpady przem., OK. odpady komunalne ) GRUNTY ORGANCZNE RODZME grunt próchniczny namuł piaszczysty namuł gliniasty torf gytie kreda jeziorna węgiel brunatny 2% < om < 5% 5% < om < 30% 5% < om < 30% om > 30% GRUNTY MNERALNE RODZME NESKALSTE KW KW g KR KR g Ko Ż Żg Po Pog Pr Ps Pd P Pg p Gp G G Gpzw Gz G z p zwietrzelina zwietrzelina gliniasta rumosz rumosz gliniasty otoczaki żwir żwir gliniasty pospółka pospółka gliniasta piasek gruby piasek średni piasek drobny piasek pylasty piasek gliniasty pył piaszczysty pył glina piaszczysta glina glina pylasta glina piaszczysta zwałowa glina zwięzła glina pylasta zwięzła ił piaszczysty ił ił pylasty kamieniste grubo ziarniste drobno ziarniste spoiste ST SM p-c m-c m c-k w ln zg bzg zw pzw tpl pl mpl pł s mw w m nw skała twarda skała miękka piaskowiec mułowiec margiel węgiel kamienny wapień STAN GRUNTÓW NESPOSTYCH luźny średnio zagęszczony zagęszczony bardzo zagęszczony STAN GRUNTÓW SPOSTYCH zwarty półzwarty twardoplastyczny plastyczny miękkoplastyczny płynny WLGOTNOŚĆ GRUNTU suchy mało wilgotny wilgotny mokry nawodniony < L < 0 L < L < < L < < L 0.75 L > 0.75 ZNAK DODATKOWE DOTYCZĄCE OPSU GRUNTÓW + // / ( ) 1 V domieszki przewarstwienia, wkładki na pograniczu w nawiasie określenia dotyczące składu gruntu NNE OZNACZENA numer warstwy geotechnicznej rzut projektowanego obiektu na przekrój z numerem obiektu i ilością kondygnacji projektowany poziom posadowienia podstawowe granice litologiczno stratygraficzne linie podziału geotechnicznego 4 numer otworu 283,45 rzędna otworu próba o naturalnej strukturze ( NNS ) próba o naturalnej wilgotności ( NW ) próba wody gruntowej 2/3 ilość wałeczkowań grunt suchy lub mało wilgotny grunt wilgotny grunt mokry grunt nawodniony 6,5 swobodne zwierciadło wody gruntowej 6,8 ustalony poziom wody gruntowej 7,8 nawiercony poziom wody gruntowej sączenie wody ع 8,2 penetrometr tłoczkowy ( PP ) ścinarka obrotowa ( TV ) zw sonda cylindryczna ( SPT ) s sonda ścinająca obrotowa ( VT ) badania presjometrem rodzaj sondowania i strefa przebadana sondą: DPL lekka dynamiczna DPM średnia dynamiczna DPSH ciężka dynamiczna CPT otwór suchy wciskana
