1 GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Adres: ul. Armii Krajowej 4 KRS Opole NP: tel/fax: telefon komórkowy: Adres internetowy: geowiert@geowiert.com PROJEKTOWANE WYKONASTWO W ZAKRESE: geologii inżynierskiej, geotechniki i hydrogeologii, obsługa budów, kontrola podsypek, ekspertyzy geotechniczne, piezometry, ochrona środowiska. Tytuł: Dokumentacja badań podłoża gruntowego dla potrzeb budowy zadaszenia trybun boiska sportowego Lewin Brzeski, dz. nr 205/48. Zleceniodawca: Proko - Art inż. Józef Śliwka ul. ks. Makarskiego 33/ Brzeg NP: Opracował: mgr inż. geologii Marcin Rzepka Zatwierdził: mgr geologii Gabriel Marek Rzepka 2016 rok, m-c grudzień

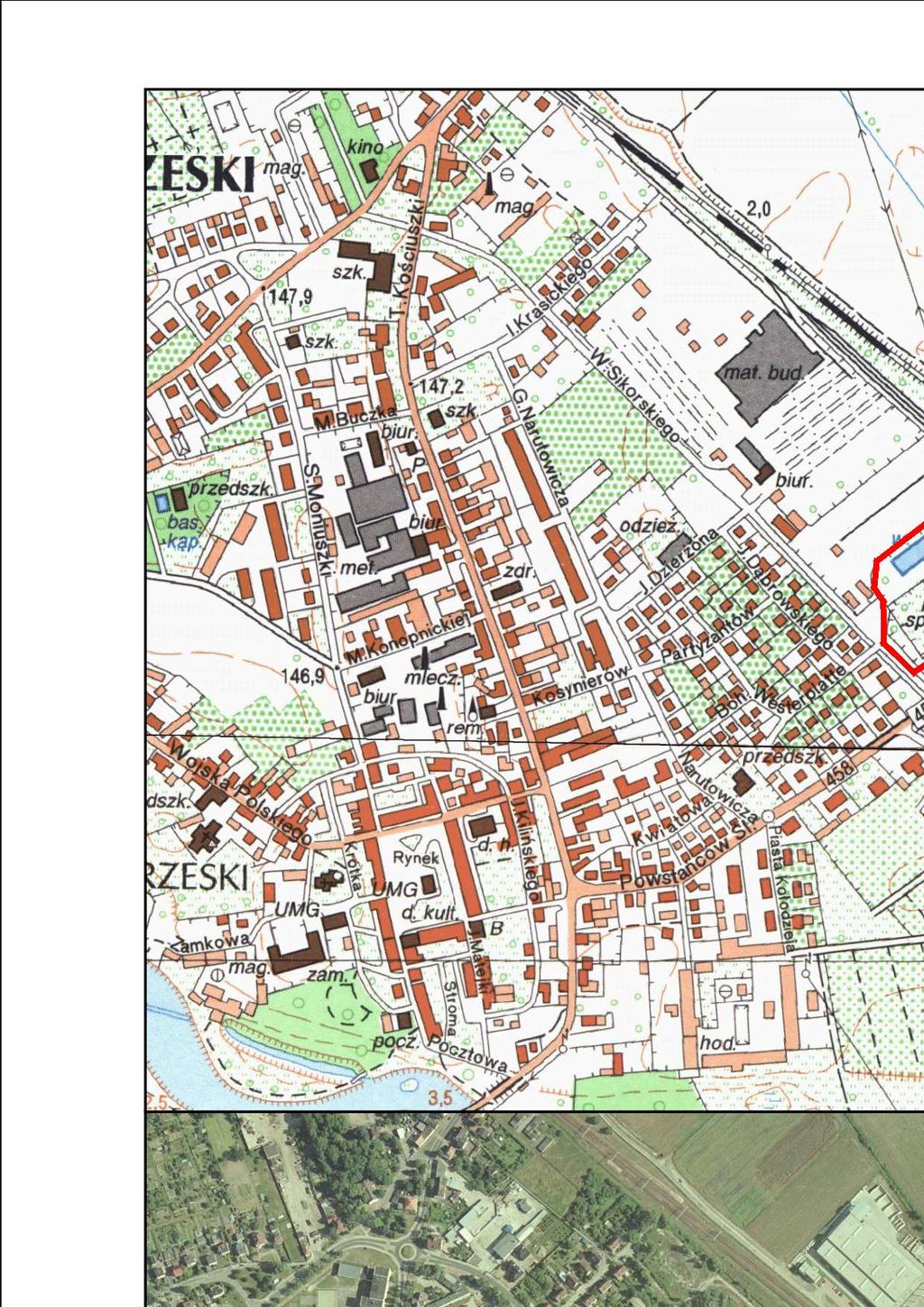

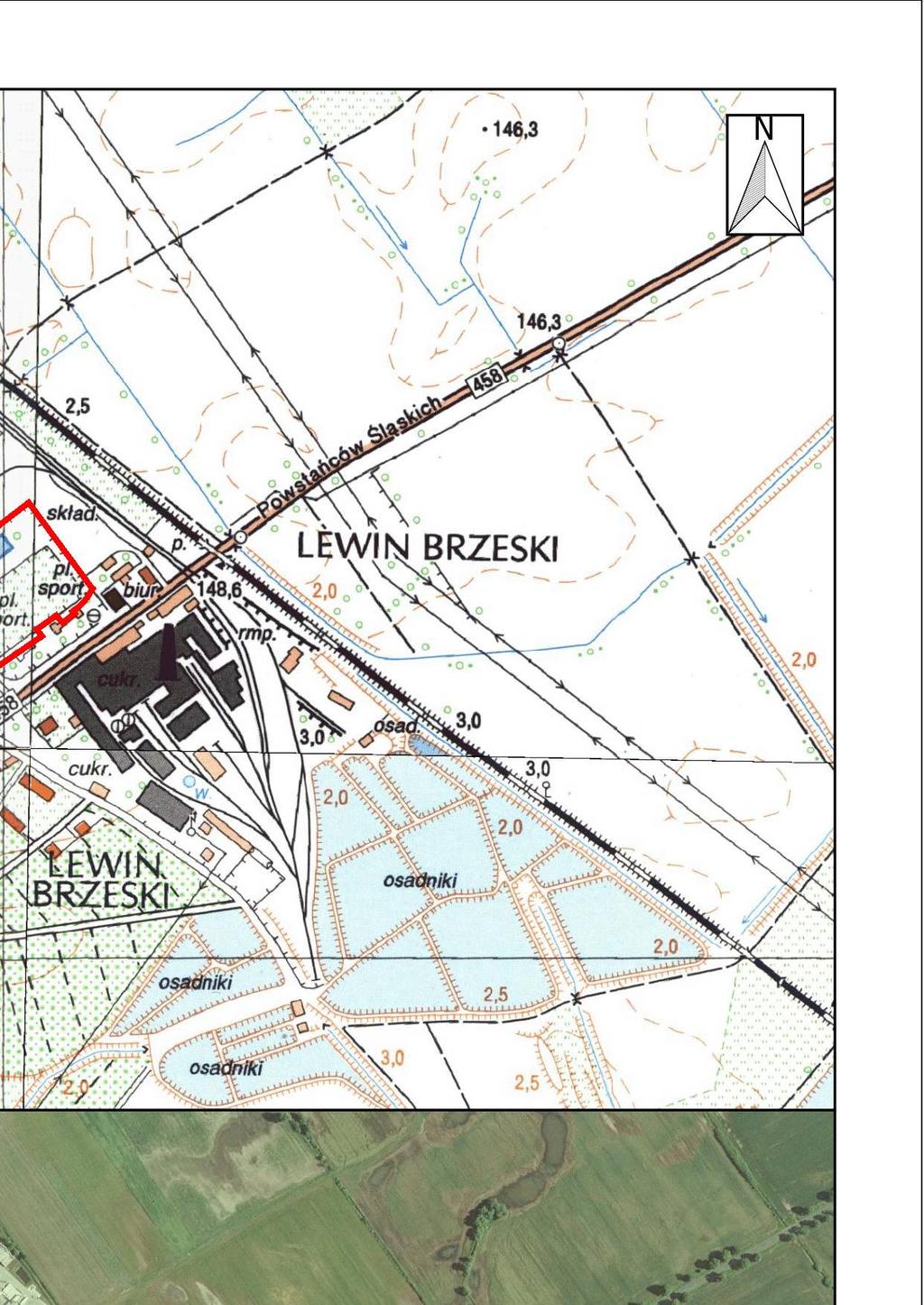

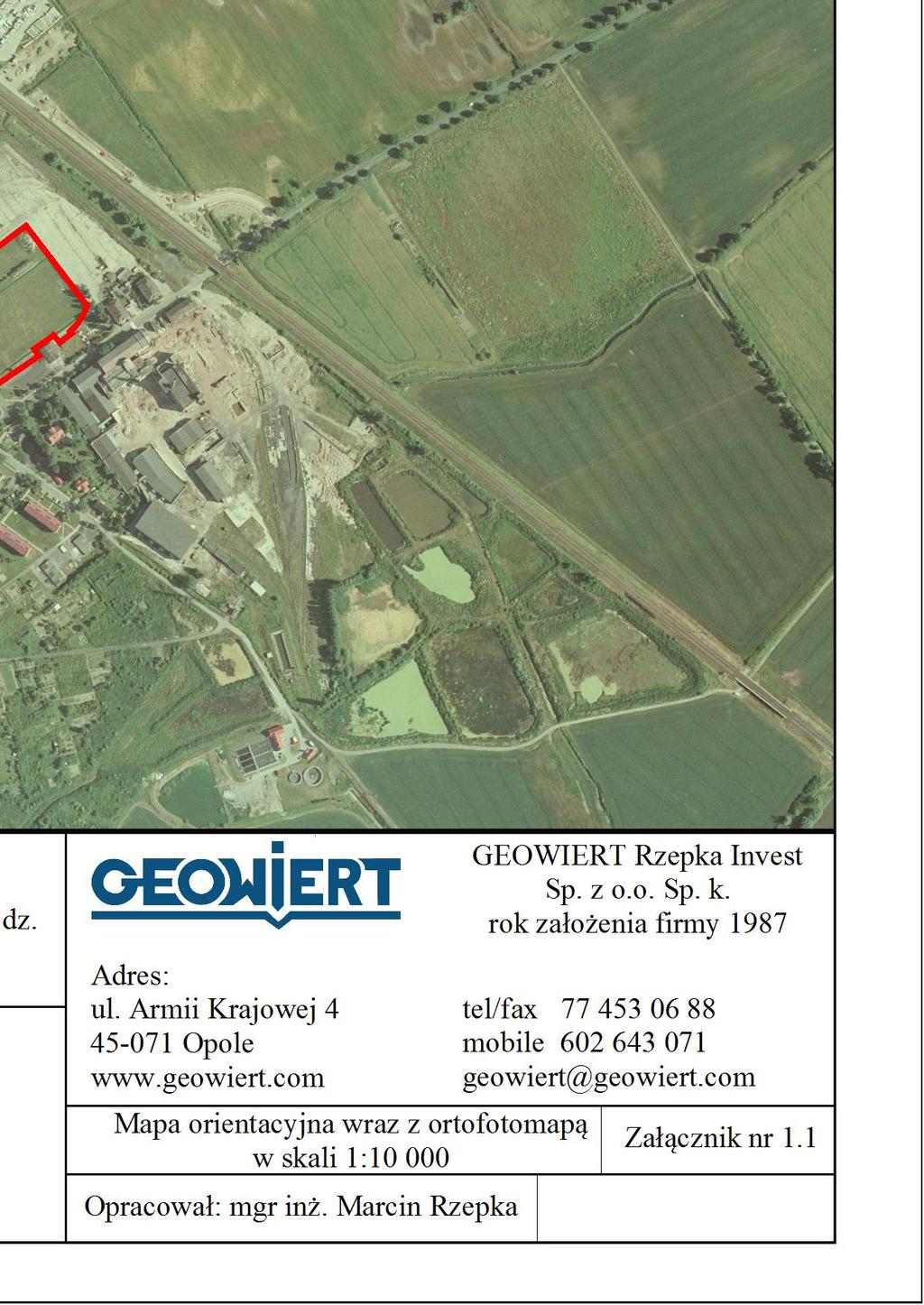

2 Lewin Brzeski zadaszenie trybun boiska sportowego S P S T R E Ś C 1. Wstęp Opis prac terenowych i dokumentacyjnych badanego podłoża Położenie i budowa geologiczna Warunki hydrogeologiczne Opis warstwy geotechnicznych Grunty nasypowe Grunty rodzime Czwartorzęd Wnioski i zalecenia... 6 Z A Ł Ą C Z N K 1.1. Mapa orientacyjna w skali 1: Mapa dokumentacyjna w skali 1: Przekrój geotechniczny 3. Parametry geotechniczne warstw 4. Karty otworu geotechnicznego 5. Opis symboli GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 1 z 7

3 Lewin Brzeski zadaszenie trybun boiska sportowego 1. Wstęp Niniejsze opracowanie w formie Dokumentacji badań podłoża... wykonano na zlecenie firmy: Proko - Art inż. Józef Śliwka Brzeg, ul. Makarskiego 33/15. Dokumentację badań podłoża... wykonano zgodnie z obowiązującym: Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U poz. 463), Polską Normą PN EN Eurokod 7 Projektowanie geotechniczne część 2: Rozpoznanie i badanie podłoża gruntowego, Polską Normą: PN-EN SO Badania geotechniczne. Oznaczanie i klasyfikacja gruntów część 1: Oznaczanie i opis, Polską Normą PN-EN SO Badania geotechniczne. Oznaczanie i klasyfikacja gruntów część 2: Zasady klasyfikowania. Tematem jest rozpoznanie warunków gruntowo-wodnych podłoża dla potrzeb budowy zadaszenia trybun boiska sportowego Lewin Brzeski. Ze względu na budujące podłoże grunty rodzime o niewielkiej zmienności litologicznej, warunki gruntowe określono jako proste. Zakres prac terenowych i kameralnych obejmował: wizję lokalną terenu, wytyczenie miejsc wierceń, wykonanie otworów badawczych, pobranie próbek gruntów kategorii B o klasie jakości 3 5 (naturalna wilgotność i uziarnienie) zgodnie z PN EN , stabilizację i pomiar poziomu wody gruntowej, badanie makroskopowe pobranych prób, opracowanie przekrojów geotechnicznych i kart otworów, opracowanie mapy orientacyjnej wraz z zaznaczeniem terenu badań, GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 2 z 7

4 Lewin Brzeski zadaszenie trybun boiska sportowego uzupełnienie dostarczonej przez Zleceniodawcę mapy dokumentacyjnej w skali 1:1000 miejscami otworów badawczych i linią przekroju, sporządzenie części opisowej opinii. 2. Opis prac terenowych i dokumentacyjnych badanego podłoża W ramach prac terenowych wykonano 2 otwory badawcze do głębokości 6.0 m p.p.t. Lokalizację i głębokość otworów określił Zleceniodawca. Prace wiertnicze wykonano świdrami spiralnymi Ø130 mm, wiertnicą mechaniczną H25S. Odwierty i pobranie prób do badań makroskopowych wykonano w sposób zapewniający uzyskanie jak największej ilości informacji na temat stratygrafii podłoża i ich parametrów geotechnicznych. Podczas wierceń pobierano na bieżąco do analizy makroskopowej próby gruntu metodą pobierania prób kategorii B, aby otrzymać próby o klasie jakości 3 5 tj. zawierające wszystkie składniki gruntu in situ w ich oryginalnych proporcjach i naturalnej wilgotności. Struktura gruntu prób kategorii B może zostać naruszona. Rzędne wysokościowe otworów badawczych odczytano z mapy elektronicznej metodą interpolacji liniowej. Prace terenowe wykonano 12 grudnia 2016 r. pod nadzorem uprawnionego geologa. Po odwierceniu otwory zlikwidowano zasypując powstałym podczas wierceń urobkiem z ubiciem. Prace geologiczne nie miały żadnego wpływu na obszary chronione, w tym na Obszary Natura Położenie i budowa geologiczna Miejsce badań położone jest w północno - wschodniej części Lewina Brzeskiego, na jego obrzeżu. Od strony północno-wschodniej sąsiaduje z nasypem kolejowym linii Opole - Wrocław, po przeciwnej stronie ulicy z budynkami jednorodzinnymi. Według podziału Polski na makroregiony Lewin Brzeski położony jest w środkowej części Niziny Śląskiej. Rzędne wysokościowe otworów badawczych wynoszą m n.p.m. i m n.p.m. GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 3 z 7

5 Lewin Brzeski zadaszenie trybun boiska sportowego Wg Szczegółowej Mapy Geologicznej Polski w skali 1: miejscowość Lewin Brzeski od strony południowej opływa rzeka Nysa Kłodzka. Wzdłuż rzeki i jej dopływów: Ścinawa Niemodlińska, Żłob, Jasień, Wilczy Rów podłoże budują grunty czwartorzędowe - holoceńskie. Zasadniczy udział mają piaski z domieszką żwirów, rzeczne tarasów zalewowych m nad poziom rzeki. Wiercenia wykonano na terenie boiska sportowego w Lewinie Brzeskim, na dz. nr 205/48, gm. Lewin Brzeski, pow. brzeski woj. opolskie. Otwór nr 1 wykonano bezpośrednio przy trybunie dla widzów, otwór nr 2 po przeciwnej stronie trybuny, w odległości ok m od otworu nr 1. W miejscach wykonania otworów stropową część podłoża do głębokości 1.5 m p.p.t. budują nasypy niebudowlane, średnio zagęszczone ( D =40%) zbudowane z przemieszanych: gleby, piasku, żużlu, gliny, okruchów cegieł. Poniżej podłoże budują grunty rodzime, czwartorzędowe, mineralne, piaszczysto - żwirowe. Do głębokości 3.7 m p.p.t. w obydwóch otworach stwierdzono piaski średnioziarniste, średnio zagęszczone ( D = 50%), miąższości 2.2 m. Wraz ze wzrostem głębokości grunty piaszczyste przechodzą w żwiry, średnio zagęszczone ( D = 50%), których spąg do głębokości wykonanych badań tj. 6.0 m p.p.t. nie został osiągnięty, vide zał. nr 2, przekrój. Nasypy niebudowlane są gruntami nienośnymi. Budujące poniżej podłoże grunty rodzime są gruntami nośnymi. 4. Warunki hydrogeologiczne Woda gruntowa o zwierciadle swobodnym została stwierdzona w warstwie żwirów na głębokości: 3.8 m p.p.t. i 3.7 m p.p.t., co odpowiada rzędnym wysokościowym m n.p.m. wiercenia wykonano w - połowie grudnia. Poziom wody gruntowej może ulegać wahaniom ±0.5 m w zależności od ilości opadów atmosferycznych, roztopów, okresów suszy, pór roku itp. Strefa przemarzania gruntu (h z ) dla tej części Polski wynosi 1.0 m. GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 4 z 7

6 Lewin Brzeski zadaszenie trybun boiska sportowego W odległości ok. 680 m od miejsca wierceń, od strony południowej, miejscowość Lewin Brzeski opływa rzeka Nysa Kłodzka, lewobrzeżny dopływ Odry. 5. Opis warstwy geotechnicznych Podłoże budują nasypy niebudowlane, poniżej grunty rodzime mineralne okresu czwartorzędu. Wydzielono warstwy geotechniczne Grunty nasypowe Warstwa (nasypy niebudowlane) W rejonie otworu nr 1 do głębokości 1.5 m p.p.t. podłoże budują nasypy niebudowlane z gleby przemieszanej z piaskiem drobnym, żużlem. Po przeciwnej stronie trybuny, w rejonie otworu nr 2 do głębokości 1.5 m p.p.t. podłoże budują nasypy niebudowlane z gleby przemieszanej z piaskiem, gliną okruchami cegieł. Nasypy niebudowlane zalegają na stropie piasków średnich. Są gruntami nienośnymi, vide zał. nr 2, przekrój nr. Stopień zagęszczenia: średnio zagęszczone D = 50% 5.2. Grunty rodzime Czwartorzęd Warstwa (piaski średnie) Piaski średnie, barwy brązowej. Budują podłoże w rejonie otworu nr 1 w strefie głębokości m p.p.t., w rejonie otworu nr 2 również w strefie głębokości m p.p.t. Miąższość piasków średnich wynosi 2.2 m, vide zał. nr 2, przekrój. Stopień zagęszczenia: średnio zagęszczone D = 50% Orientacyjna wartość dopuszczalnych obciążeń: k 2 = 2.9 kg/cm 2, (0.29 MPa) GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 5 z 7

7 Lewin Brzeski Warstwa (żwiry) zadaszenie trybun boiska sportowego Żwiry, barwy jasnoszarej, od głębokości m p.p.t. nawodnione. Budują głębsze podłoże badanego terenu, w obydwóch otworach od głębokości 3.7 m p.p.t. ch spąg do głębokości wykonanych badań tj. 6.0 m p.p.t. nie został przewiercony, vide zał. nr 2, przekrój. Stopień zagęszczenia: średnio zagęszczone D = 50% Orientacyjna wartość dopuszczalnych obciążeń: k 2 = 3.1 kg/cm 2, (0.31 MPa) Stopień zagęszczenia nasypów niebudowlanych, gruntów piaszczysto - żwirowych określono oporem świdra podczas wykonywania wierceń. Charakterystyczne wartości parametrów geotechnicznych dla wydzielonych warstw, wyznaczono metodą B zgodnie z normą PN-81/B wg zależności korelacyjnych D jako parametr wiodący, a pozostałymi parametrami. Wartości te odczytano z tabel i wykresów. Dane zestawiono w zał. nr 3 Parametry geotechniczne warstw. Orientacyjną wartość dopuszczalnych obciążeń gruntów mineralnych określono na podstawie tabeli 12-2 Z. Wiłun Zarys geotechniki. 6. Wnioski i zalecenia a) W miejscach wykonanych badań stropową część podłoża do głębokości 1.5 m p.p.t. budują nasypy niebudowlane. Poniżej grunty rodzime: piaski średnie i żwiry, nieprzewiercone do głębokości wykonanych badań tj. 6.0 m p.p.t. b) Ze względu na budujące podłoże grunty rodzime o niewielkiej zmienności litologicznej, warunki gruntowe określono jako proste. c) Nasypy niebudowlane (warstwa ) są gruntami nienośnymi i muszą być wybrane z podłoża do stropu gruntów rodzimych tj. piasków średnich (warstwa ). d) W przypadku przegłębienia wykopu fundamentowego poniżej projektowanego poziomu posadowienia fundamentów zadaszenia trybun boiska, należy uzupełnić wybraną przestrzeń podbudową z pospółki lub GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 6 z 7

8 Lewin Brzeski zadaszenie trybun boiska sportowego chudym betonem. Podbudowę z pospółki należy zagęszczać warstwami 0.3 m do stopnia zagęszczenia D = 60%. e) Kontrolę zagęszczenia pospółki wykonać lekką sondą dynamiczną DPL (SD-10). f) Alternatywnie można przegłębić wykop fundamentowy do głębokości występowania nasypu niebudowlanego (warstwa ) i posadowić projektowany obiekt w obrębie występowania piasków średnich (warstwa ) z uwzględnieniem ich parametrów geotechnicznych oraz orientacyjnych wartości dopuszczalnych obciążeń. g) Odbiór wykopów po osiągnięciu stropu gruntów rodzimych oraz kontrolę zagęszczenia, należy powierzyć uprawnionemu geologowi, autorowi opracowania i potwierdzić wpisem do dziennika budowy. h) Budujące podłoże grunty rodzime mineralne (warstwy nr:, ) są gruntami nośnymi i nadają się do bezpośredniego posadowienia fundamentów projektowanego zadaszenia, z uwzględnieniem parametrów geotechnicznych zawartych w zał. nr 3 i orientacyjnych wartości dopuszczalnych obciążeń. i) Woda gruntowa o zwierciadle swobodnym została stwierdzona w warstwie żwirów na głębokości: 3.8 m p.p.t. i 3.7 m p.p.t., co odpowiada rzędnym wysokościowym m n.p.m. j) Poziom wody gruntowej może ulegać wahaniom ±0.5 m w zależności od ilości opadów atmosferycznych, roztopów, okresów suszy, pór roku itp. wiercenia wykonano w - połowie grudnia. k) Strefa przemarzania gruntu (h z ) dla tej części Polski wynosi 1.0 m. Opracował: mgr inż. geologii Marcin Rzepka GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Opole, ul. Armii Krajowej 4, tel: Strona 7 z 7

9

10

11 m n.p.m. 154 m n.p.m. 154 Mapa poglądowa trybuny nn 1.50 nn Skala : Ps Ż Ps Ż Ż Gł. 6.0 Gł Legenda szrafur nasyp niebudowlany (gleba, piasek, żużel, glina, okruchy cegieł), średnio zagęszczony D=40% żwir, średnio zagęszczony D=50% piasek średni, średnio zagęszczony D=50% m 2 GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Zał.Nr Dokumentacja badań podłoża. Zadaszenie trybun boiska sportowego Lewin Brzeski, dz. nr 205/48, pow. brzeski. Data Nazwisko Podpis Opracował mgr geologii Danuta Matuszek Przekrój geotechniczny Skala 1: Rysunek wykonano programem "GeoStar"

12 czwartorzęd nasypy PROFL STRATORAFCZNO LTOLOGCZNY (STRATGRAPHY) Numer warstwy geotechnicznej (geotechnical layer number) Symbol gruntu według PN-EN SO (Soil symbol according to Polish and European Standards) Symbol konsolidacji gruntu (soil consolidation symbol) Wskaźnik skonsolidowania (consolidation index E o / E) Stopień plastyczności (liquidity index) Stopień zagęszczenia (density index) Wilgotność naturalna (natural moisture content) Gęstość objętościowa (bulk density) Spójność gruntu (apparent cohesion intercept) Kąt tarcia wewnętrznego (angle of shearing resistance) Moduł pierwotnego odk. (constrained modulus during primary consolidation) Edometryczny moduł ściśliwości pierwotnej (oedometer modulus of primary compression) Zawartość sub. organicznych (organic content) PARAMETRY GEOTECHNCZNE WARSTW zał. nr 3 TEMAT: Zadaszenie trybun boiska sportowego Lewin Brzeski, dz. nr 205/48, pow. brzeski. OPS LTOLOGCZNO GENETYCZNO STRATYGRAFCZNY Współczynnik nośności (load factor) (lithological - stratigraphic description) β L D w n ρ C u φ E 0 M 0 om % % t/m 3 kpa o kpa kpa % N D N C N B nasyp niebudowlany (gleba, piasek, żużel, glina, okruchy cegieł) (embankment) nn (Mg) piasek średni (medium sand) Ps (MSa) żwir (gravel) Ż (Gr) PN-81/B-03020

13 GEOWERT Rzepka nvest Sp. z o.o. Sp. k. KARTA OTWORU GEOTECHNCZNEGO Profil numer 1 Zał.Nr: 4 Wiertnica: H25S Miejscowość: Lewin Brzeski Gmina: Lewin Brzeski Powiat: brzeski Województwo: opolskie Obiekt: Zadaszenie trybun boiska sportowego. Zleceniodawca: Proko-Art inż. Józef Śliwka Brzeg Wiercenie: GEOWERT Rzepka nvest Sp. z o.o. Sp. k. Nadzór geologiczny: Gabriel Marek Rzepka System wiercenia: Mechaniczno-obrotowy Rzędna: m n.p.m. Głębokość: 6.00 m Skala 1 : 100 Data wiercenia: Wiercenie Głębokość zwierciadła wody [m p.p.t] Stratygrafia Skala [m] Profil Przelot [m] Opis Litologiczny Symbol gruntu Wilgotność Stan gruntu Warstwa geotechniczna nasyp niebudowlany (gleba, piasek, żużel) Nasypy Nasyp nn w piasek średni, brązowy 3.80 Czwartorzęd Czwartorzęd żwir, jasnoszary żwir, jasnoszary Ps s w 5.0 Ż nw Nasypy Nasyp 1.0 Profil numer 2 Rzędna: m n.p.m. Data: nasyp niebudowlany (gleba, piasek, glina, okruchy cegieł) nn w piasek średni, brązowy 3.70 Czwartorzęd Czwartorzęd żwir, jasnoszary Ps s 5.0 Ż nw Rysunek wykonano programem "GeoStar" zgodnie z Domyslna (zgodna z tematem)

14 OPS SYMBOL UŻYTYCH NA PRZEKROJACH zał. nr 5 nb nn H Nmp Nmg T Gy Kj WB GRUNTY NASYPOWE GRUNTY SKALSTE OPS SYMBOL TECHNCZNYCH nasyp budowlany nasyp niebudowlany ( k kamienie, kr kruszywo, D-drewno, gr gruz, c cegła,żl żużel, mw miał lub muł węglowy, OP odpady przem., OK. odpady komunalne ) GRUNTY ORGANCZNE RODZME grunt próchniczny namuł piaszczysty namuł gliniasty torf gytie kreda jeziorna węgiel brunatny 2% < om < 5% 5% < om < 30% 5% < om < 30% om > 30% GRUNTY MNERALNE RODZME NESKALSTE KW KW g KR KR g Ko Ż Żg Po Pog Pr Ps Pd P Pg p Gp G G Gpz Gz G z p zwietrzelina zwietrzelina gliniasta rumosz rumosz gliniasty otoczaki żwir żwir gliniasty pospółka pospółka gliniasta piasek gruby piasek średni piasek drobny piasek pylasty piasek gliniasty pył piaszczysty pył glina piaszczysta glina glina pylasta glina piaszczysta zwięzła glina zwięzła glina pylasta zwięzła ił piaszczysty ił ił pylasty kamieniste grubo ziarniste drobno ziarniste spoiste ST SM p-c m-c m c-k w ln zg bzg zw pzw tpl pl mpl pł s mw w m nw skała twarda skała miękka piaskowiec mułowiec margiel węgiel kamienny wapień STAN GRUNTÓW NESPOSTYCH luźny średnio zagęszczony zagęszczony bardzo zagęszczony STAN GRUNTÓW SPOSTYCH zwarty półzwarty twardoplastyczny plastyczny miękkoplastyczny płynny WLGOTNOŚĆ GRUNTU suchy mało wilgotny wilgotny mokry nawodniony < 35% 35-65% 65-85% % L < 0 L < L < 0,25 0,25 < L < 0,50 0,50 < L 0.75 L > 0.75 ZNAK DODATKOWE DOTYCZĄCE OPSU GRUNTÓW + // / ( ) 1 V domieszki przewarstwienia, wkładki na pograniczu w nawiasie określenia dotyczące składu gruntu NNE OZNACZENA numer warstwy geotechnicznej rzut projektowanego obiektu na przekrój z numerem obiektu i ilością kondygnacji projektowany poziom posadowienia podstawowe granice litologiczno stratygraficzne linie podziału geotechnicznego 4 numer otworu 283,45 rzędna otworu próba o naturalnej strukturze ( NNS ) próba o naturalnej wilgotności ( NW ) próba wody gruntowej 2/3 ilość wałeczkowań grunt suchy lub mało wilgotny grunt wilgotny grunt mokry grunt nawodniony 6,5 swobodne zwierciadło wody gruntowej 6,8 ustalony poziom wody gruntowej 7,8 nawiercony poziom wody gruntowej sączenie wody ع 8,2 penetrometr tłoczkowy ( PP ) ścinarka obrotowa ( TV ) zw sonda cylindryczna ( SPT ) s sonda ścinająca obrotowa ( VT ) badania presjometrem rodzaj sondowania i strefa przebadana sondą: DPL lekka dynamiczna DPM średnia dynamiczna DPSH ciężka dynamiczna CPT otwór suchy wciskana
