1 OPINIA GEOTECHNICZNA OKREŚLAJĄCA WARUNKI GRUNTOWO-WODNE w miejscu projektowanej kanalizacji sanitarnej z przepompowniami na terenie sołectwa Zakrzewo Zleceniodawca: PLAN IPRO POLSKA Sp. z o.o. ul. Szczecińska 25 A Koszalin Lokalizacja: Sołectwo Zakrzewo gmina Dopiewo powiat poznański województwo wielkopolskie Opracowali: mgr Urszula Guś-Felkel upr. geol. XI/39/2011, XII/40/2011 mgr Bartosz Felkel upr. geol. XI/32/2011, XII/33/2011 Weryfikował: dr Andrzej Kraiński upr. geol Poznań, kwiecień 2013 r.

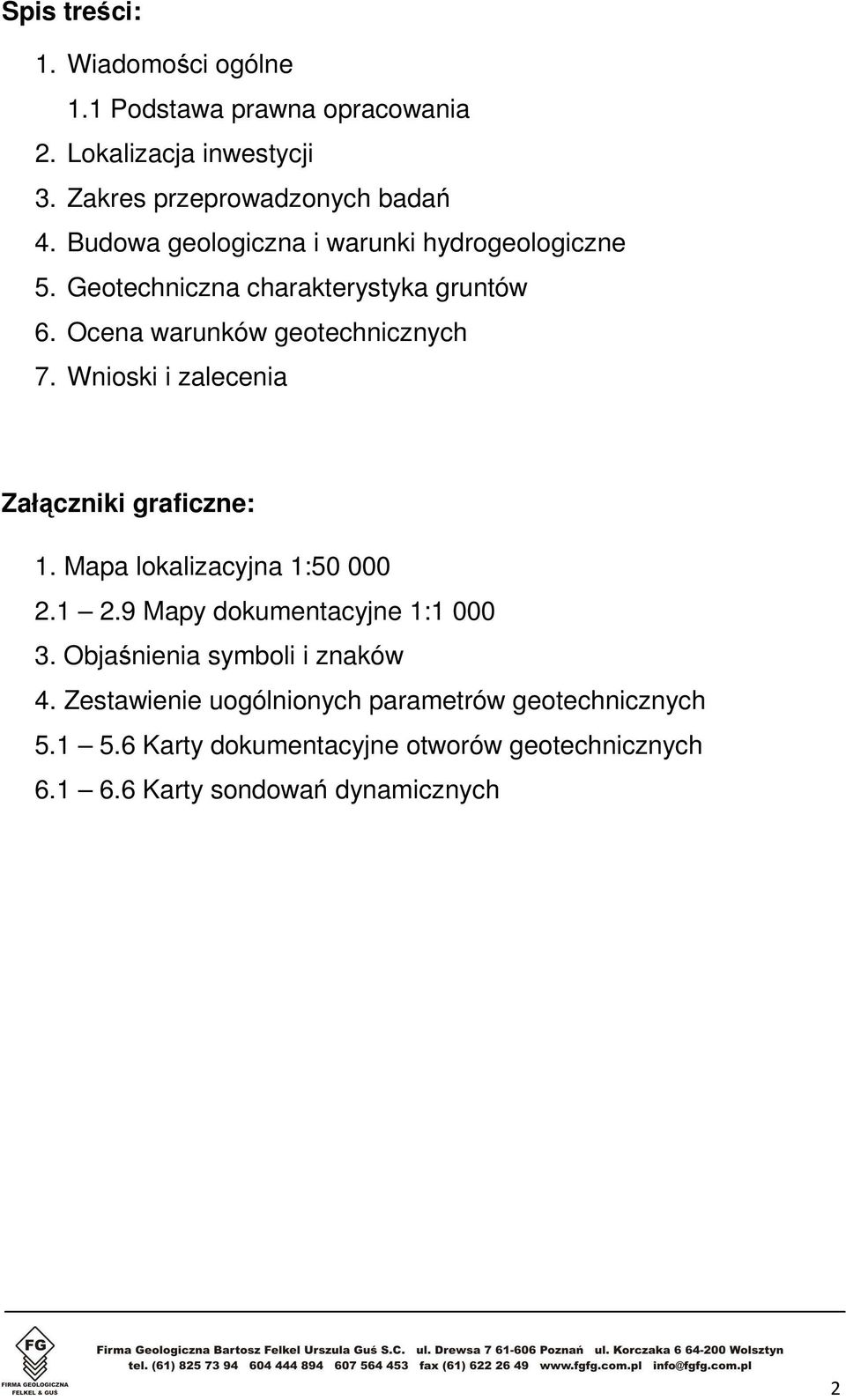

2 Spis treści: 1. Wiadomości ogólne 1.1 Podstawa prawna opracowania 2. Lokalizacja inwestycji 3. Zakres przeprowadzonych badań 4. Budowa geologiczna i warunki hydrogeologiczne 5. Geotechniczna charakterystyka gruntów 6. Ocena warunków geotechnicznych 7. Wnioski i zalecenia Załączniki graficzne: 1. Mapa lokalizacyjna 1: Mapy dokumentacyjne 1: Objaśnienia symboli i znaków 4. Zestawienie uogólnionych parametrów geotechnicznych Karty dokumentacyjne otworów geotechnicznych Karty sondowań dynamicznych 2

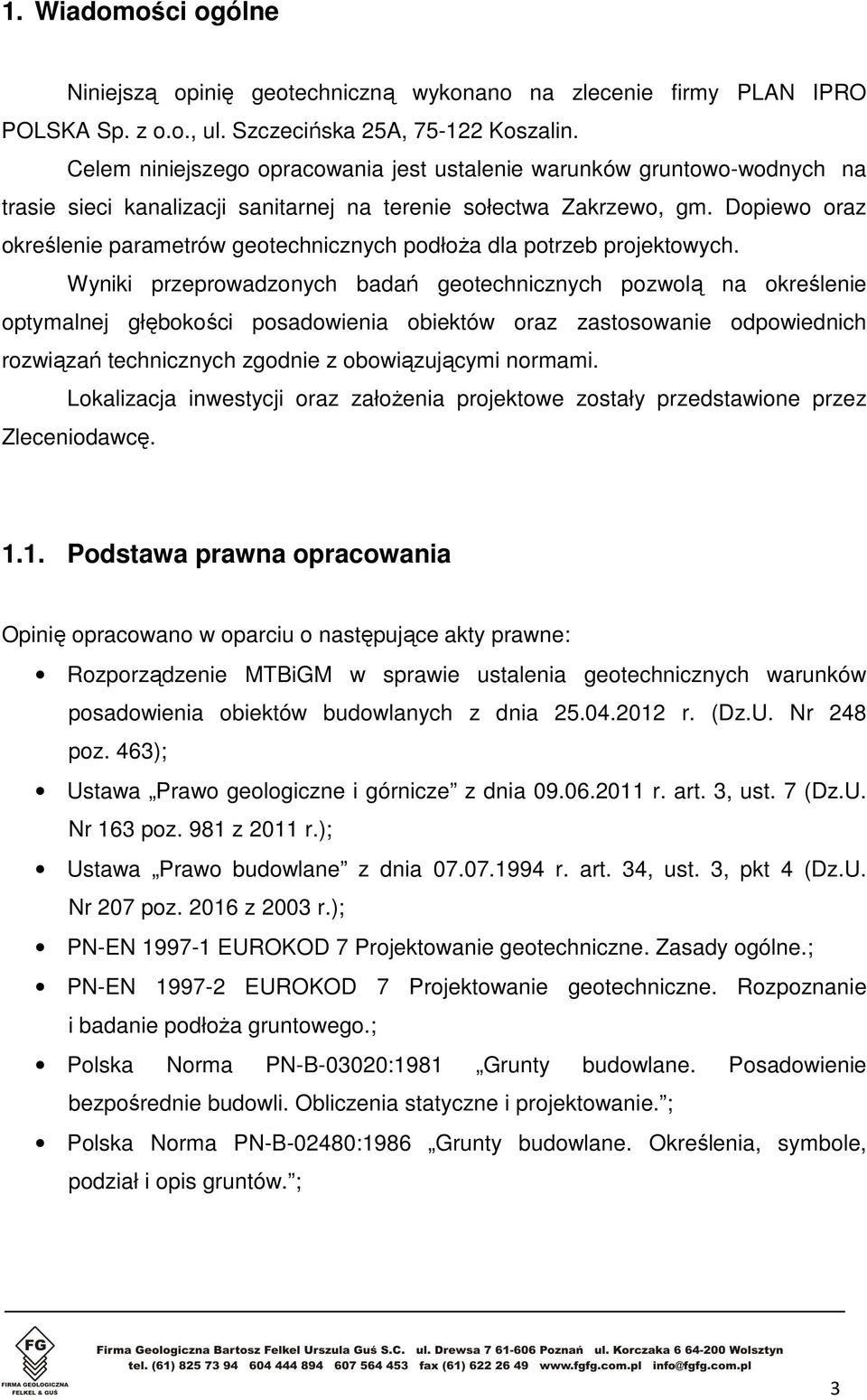

3 1. Wiadomości ogólne Niniejszą opinię geotechniczną wykonano na zlecenie firmy PLAN IPRO POLSKA Sp. z o.o., ul. Szczecińska 25A, Koszalin. Celem niniejszego opracowania jest ustalenie warunków gruntowo-wodnych na trasie sieci kanalizacji sanitarnej na terenie sołectwa Zakrzewo, gm. Dopiewo oraz określenie parametrów geotechnicznych podłoża dla potrzeb projektowych. Wyniki przeprowadzonych badań geotechnicznych pozwolą na określenie optymalnej głębokości posadowienia obiektów oraz zastosowanie odpowiednich rozwiązań technicznych zgodnie z obowiązującymi normami. Lokalizacja inwestycji oraz założenia projektowe zostały przedstawione przez Zleceniodawcę Podstawa prawna opracowania Opinię opracowano w oparciu o następujące akty prawne: Rozporządzenie MTBiGM w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych z dnia r. (Dz.U. Nr 248 poz. 463); Ustawa Prawo geologiczne i górnicze z dnia r. art. 3, ust. 7 (Dz.U. Nr 163 poz. 981 z 2011 r.); Ustawa Prawo budowlane z dnia r. art. 34, ust. 3, pkt 4 (Dz.U. Nr 207 poz z 2003 r.); PN-EN EUROKOD 7 Projektowanie geotechniczne. Zasady ogólne.; PN-EN EUROKOD 7 Projektowanie geotechniczne. Rozpoznanie i badanie podłoża gruntowego.; Polska Norma PN-B-03020:1981 Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. ; Polska Norma PN-B-02480:1986 Grunty budowlane. Określenia, symbole, podział i opis gruntów. ; 3

4 Polska Norma PN-B-02479:1998 Geotechnika. Dokumentowanie geotechniczne. Zasady ogólne. ; Polska Norma PN-B-02481:1998 Geotechnika. Terminologia podstawowa, symbole literowe i jednostki miar. ; Polska Norma PN-B-04452:2002 Geotechnika. Badania polowe.. 2. Lokalizacja planowanej inwestycji Obszar geotechnicznych badań terenowych zlokalizowany jest w rejonie m. Zakrzewo pomiędzy miejscowościami Otowo na północy, Zakrzewo na zachodzie, Dąbrówka na południu i Dąbrowa na wschodzie; gm. Dopiewo, pow. poznański, woj. wielkopolskie. 3. Zakres przeprowadzonych badań Na analizowanym terenie w dniu 14 marca 2013 r. wykonano: tyczenie poszczególnych punktów badawczych; 8 otworów geotechnicznych do głębokości 4,0 m; 1 otwór geotechniczny do głębokości 6,0 m; Łącznie odwiercono 38,0 mb. Przed przystąpieniem do wierceń wykonano bieżące korekty lokalizacji poszczególnych punktów badawczych; korekty te wprowadzano biorąc pod uwagę dostępność poszczególnych punktów itp. W trakcie wierceń prowadzono bieżące badania makroskopowe gruntów pobieranych z każdego marszu świdra (rodzaj gruntu, domieszki, przewarstwienia, barwę, wilgotność, stan gruntu) oraz obserwacje i pomiary zwierciadła wody gruntowej (poziom nawiercony i ustabilizowany); badanie zagęszczenia gruntu sondą dynamiczną DPL; badanie wytrzymałości gruntu na ścinanie sondą udarowo-obrotową SLVT; 4

5 pobranie próbek gruntu do badań laboratoryjnych w celu ustalenia parametrów geotechnicznych; niwelację techniczną punktów badawczych (za punkt odniesienia przyjęto rzędną studzienek telekomunikacyjnych, energetycznych i wodnych). Jako podkład geodezyjny wykorzystano mapy sytuacyjno-wysokościowe w skali 1:1000 dostarczoną przez Zleceniodawcę; po zakończeniu prac terenowych wykonane otwory badawcze zlikwidowano poprzez zasypanie urobkiem. Szczegółową lokalizację i numer otworów zaznaczono na mapie lokalizacyjnej (zał. 1) oraz na mapach dokumentacyjnych (zał ). 4. Budowa geologiczna i warunki hydrogeologiczne o Jak wynika z wykonanych otworów podłoże na przedmiotowym terenie budują rodzime grunty niespoiste i spoiste oraz grunty antropogeniczne: Plejstocen. Osady plejstoceńskie wykształcone są jako kompleks gruntów niespoistych, wodnolodowcowych piasków drobnoziarnistych (Pd) oraz lokalnie średnioziarnistych (Ps) i gruboziarnistych (Pr) tworzących Sandr Sierosławski. W otworach wykonanych do głębokości 4,0 m p.p.t. nie nawiercono spągu tych utworów. Jedynie w otworze nr 3 wykonanym do głębokości 6,0 m p.p.t. na głębokości 4,0 m p.p.t. nawiercono grunty spoiste, piaski gliniaste (Pg) zaliczane do utworów lodowcowych. Holocen. Osady holoceńskie wykształcone są jako warstwa gleby (Gb) o miąższości 0,4 m, którą nawiercono w otworach nr 2, 3, 5 i 6 oraz warstwa nasypów niekontrolowanych (nn) o miąższości 0,2 0,4 m nawierconych w pozostałych otworach. Warstwa nasypów niekontrolowanych zbudowana jest z piasków drobnoziarnistych (Pd) z domieszką żużla, humusu (H) i gruzu ceglanego (C). Powstała w wyniku utwardzania i równania dróg dojazdowych do posesji, przy których wykonano badania. 5

6 o Rzędna terenu w miejscu badań kształtuje się na poziomie 86,20 93,95 m n.p.m. o W marcu 2013 r. podczas wykonywania prac terenowych swobodne zwierciadło wód gruntowych nawiercono na głębokości 0,6 2,0 m p.p.t. tj. na rzędnej 89,79 84,40 m n.p.m. w otworach nr 2 9. W otworze nr 1 do głębokości 4,0 m p.p.t. nie nawiercono zwierciadła wód gruntowych. o Poniższa tabela przedstawia charakter przepuszczalności gruntów budujących podłoże analizowanego terenu oraz wartość współczynnika filtracji tych gruntów. Ogólna przepuszczalność gruntów Charakter przepuszczalności/ Rodzaj gruntu BARDZO DOBRA: piaski gruboziarniste DOBRA: piaski średnioziarniste ŚREDNIA: piaski drobnoziarniste SŁABA: piaski gliniaste Filtracja k [m/s] > Geotechniczna charakterystyka gruntów o Warunki geotechniczne określono na podstawie danych uzyskanych z wierceń badawczych, badań laboratoryjnych oraz prac kameralnych. Przewiercone grunty na dokumentowanym terenie, zgodnie z postanowieniami normy PN-B-02481:1998, należą do gruntów mineralnych rodzimych niespoistych i spoistych oraz gruntów antropogenicznych. Wartości parametru wiodącego I D stopień zagęszczenia dla gruntów niespoistych oraz I L stopień plastyczności dla gruntów spoistych przyjęto na podstawie badań terenowych oraz badań laboratoryjnych. Pozostałe niezbędne parametry geotechniczne (w n, φ, ρ, c u, M 0, E 0 ) ustalono metodą B na podstawie zależności korelacyjnych pomiędzy parametrami 6

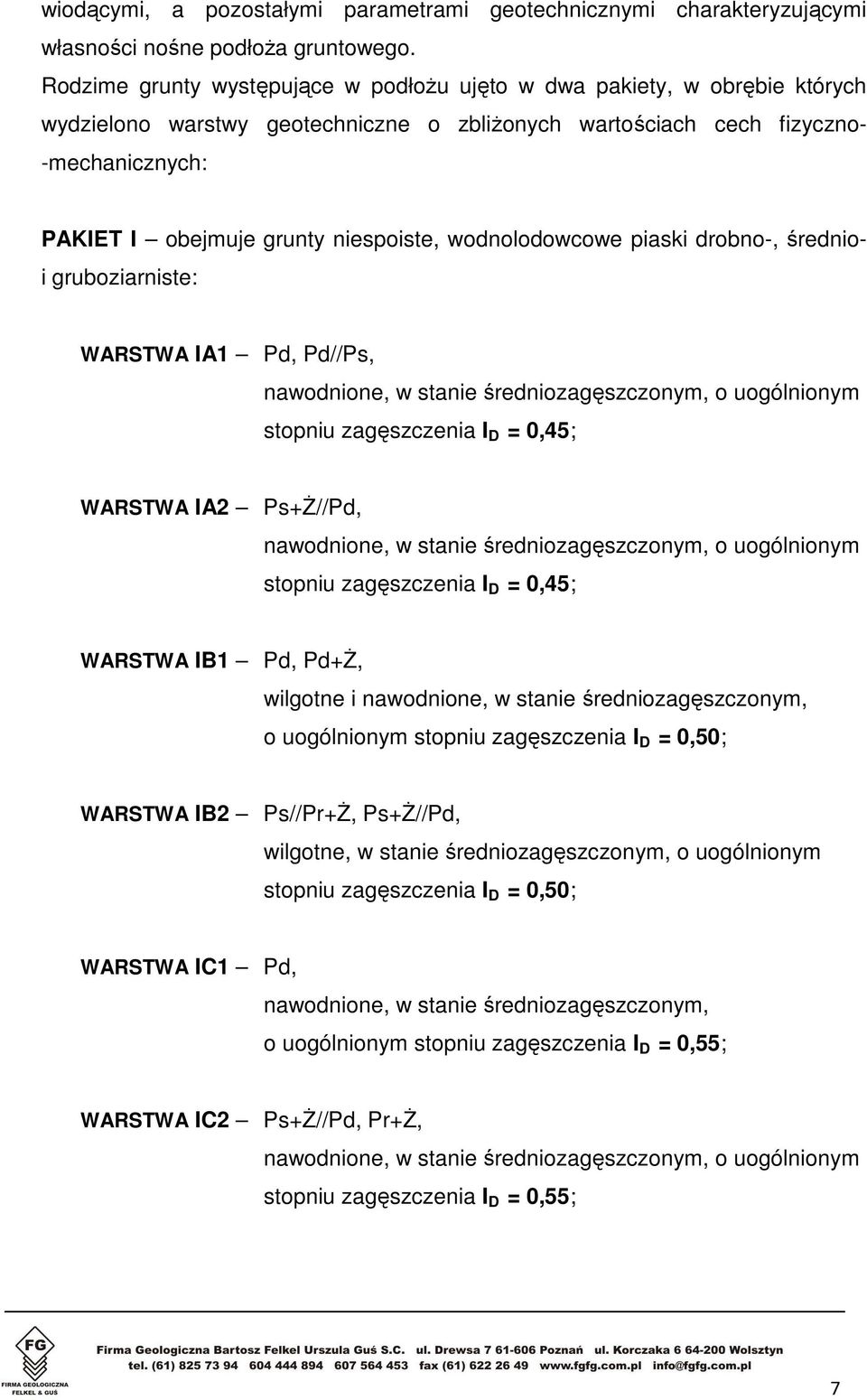

7 wiodącymi, a pozostałymi parametrami geotechnicznymi charakteryzującymi własności nośne podłoża gruntowego. Rodzime grunty występujące w podłożu ujęto w dwa pakiety, w obrębie których wydzielono warstwy geotechniczne o zbliżonych wartościach cech fizyczno- -mechanicznych: PAKIET I obejmuje grunty niespoiste, wodnolodowcowe piaski drobno-, średnio- i gruboziarniste: WARSTWA IA1 Pd, Pd//Ps, nawodnione, w stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia I D = 0,45; WARSTWA IA2 Ps+Ż//Pd, nawodnione, w stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia I D = 0,45; WARSTWA IB1 Pd, Pd+Ż, wilgotne i nawodnione, w stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia I D = 0,50; WARSTWA IB2 Ps//Pr+Ż, Ps+Ż//Pd, wilgotne, w stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia I D = 0,50; WARSTWA IC1 Pd, nawodnione, w stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia I D = 0,55; WARSTWA IC2 Ps+Ż//Pd, Pr+Ż, nawodnione, w stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia I D = 0,55; 7

8 WARSTWA ID1 Ps+Ż, Pd, Pd//Ps, wilgotne i nawodnione, w stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia I D = 0,60; WARSTWA ID2 Ps+Ż//Pd, nawodnione, w stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia I D = 0,60. PAKIET II obejmuje plejstoceńskie grunty spoiste, lodowcowe piaski gliniaste. Pod względem genetycznym grunty PAKIETU II zalicza się do grupy genetycznej o symbolu konsolidacji B inne grunty spoiste skonsolidowane oraz grunty spoiste morenowe nieskonsolidowane: WARSTWA IIA Pg, wilgotne, w stanie twardoplastycznym, o uogólnionym stopniu plastyczności I L = 0,05. o Charakterystyczne i obliczeniowe wartości parametrów geotechnicznych wydzielonych warstw zestawiono w tabeli uogólnionych parametrów geotechnicznych (zał. 4). Budowę geologiczną z podziałem na wyżej wymienione warstwy geotechniczne przedstawiono w sposób szczegółowy na kartach otworów geotechnicznych (zał ). 6. Ocena warunków geotechnicznych Na podstawie przeprowadzonych badań geotechnicznych na terenie sołectwa Zakrzewo, gm. Dopiewo, należy stwierdzić, że badany teren charakteryzuje się prostymi warunkami gruntowo-wodnymi. Dla planowanej inwestycji proponuje się przyjęcie pierwszej kategorii geotechnicznej zgodnie z Rozporządzeniem MTBiGM z dnia 25 kwietnia 2012 r. 8

9 7. Wnioski i zalecenia 1. W niniejszej Opinii wyniki badań przedstawiają rozpoznanie warunków gruntowo-wodnych przeprowadzone zgodnie z zakresem ustalonym ze Zleceniodawcą (ilość i głębokość otworów). 2. Teren badań charakteryzuje się prostymi warunkami gruntowymi. Dla przedmiotowej inwestycji proponuje się przyjęcie pierwszej kategorii geotechnicznej zgodnie z Rozporządzeniem MTBiGM z dnia 25 kwietnia 2012 r. 3. W marcu 2013 r. podczas wykonywania prac terenowych swobodne zwierciadło wód gruntowych nawiercono na głębokości 0,6 2,0 m p.p.t. tj. na rzędnej 89,79 84,40 m n.p.m. w otworach nr 2 9. W otworze nr 1 do głębokości 4,0 m p.p.t. nie nawiercono zwierciadła wód gruntowych. 4. Głębokości przemarzania gruntu na analizowanym terenie wynosi H z = 0,8 m p.p.t. 5. Podczas prowadzenie prac ziemnych konieczne będzie czasowe obniżenie zwierciadła wód gruntowych. W celu czasowego obniżenia poziomu wód gruntowych zaleca się zastosowanie igłofiltrów. 6. Rozpoznanie budowy podłoża ma charakter punktowy. Dokładne określenie rodzaju i stanu gruntu oraz przelotu warstw dotyczy wyłącznie poszczególnych punktów badawczych. 7. Dokładność określenia przelotu poszczególnych warstw geotechnicznych dla wierceń wynosi ok. +/- 0,1 m, co wynika z techniki wykonywanych badań oraz dokładności urządzeń pomiarowych. 8. Niniejsza Opinia została opracowana w zakresie adekwatnym dla potrzeb konkretnej inwestycji opisanej przez Zleceniodawcę. 9. W przypadku stwierdzenia w czasie wykonywania robót ziemnych niezgodności z wynikami badań geotechnicznych przedstawionymi w niniejszej Opinii należy skontaktować się z autorem niniejszego opracowania. 9
