2 Spis treści 1.Wstęp str. 3.Charakterystyka projektowanej inwestycji str. 3 3.Zakres wykonanych prac str Charakterystyka warunków geotechnicznych str. 3 5.Podsumowanie - opinia geotechniczna str. 4 Załączniki Mapa dokumentacyjna w skali 1:500 zał. 1 Profile otworów w skali 1:100 zał. Przekrój geotechniczny zał. 3

3 1.Wstęp. Celem opracowania jest rozpoznanie warunków gruntowych do projektu modernizacji boiska w Zespole Szkół nr 45 przy ulicy Jagiellońskiej 7 w Warszawie /zał.1/. Opracowanie wykonano zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 7 kwietnia 01r w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych /Dz.U.01 poz 463/ i Normami PN-B-0479 Geotechnika Dokumentowanie geotechniczne oraz PN-B-0445 Geotechnika Badania polowe..charakterystyka projektowanej inwestycji. Projektowaną inwestycję stanowi modernizacja boiska w Zespole Szkół nr 45 przy ulicy Jagiellońskiej 7 w Warszawie /zał.1/. nwestycja będzie zrealizowana na działce nr 60 obręb Będzie to boisko wielofunkcyjne i w jego skład wejdą boisko do piłki ręcznej i dwa boiska do koszykówki. Boisko wielofunkycjne będzie mieć sztuczną nawierzchnię. Lokalizację projektowanego obiektu przedstawiono na załączniku 1. 3.Zakres wykonanych prac. Wykonano otwory badawcze o głębokości do metrów poniŝej powierzchni terenu. Średnica wierceń wyniosła 6 cm. Wiercenia wykonano systemem okrętnym sprzętem typu Borro. Otwory zlikwidowano przez zasypanie urobkiem. Lokalizację wykonanych otworów badawczych przedstawiono na załączniku 1. Profile otworów zawiera załącznik. 4.Charakterystyka warunków geotechnicznych. W podłoŝu stwierdzono grunty antropogeniczne i rzeczne. Warunki gruntowe przedstawiono na przekroju geotechnicznym na którym wydzielono dwie warstwy stosując za kryterium wydzielenia genezę gruntów /zał. 3/. Warstwa to grunty antropogeniczne nasypy niebudowlane. Są to mieszaniny piasków, gruzu, humusu i ŜuŜli oraz mieszaniny piasków z humusem. Grunty te wykazują zróŝnicowanie pod względem składu i zagęszczenia. MiąŜszość nasypów przekracza metry. Są to grunty o zróŝnicowanej filtracji z przewagą gruntów dobrze przepuszczalnych dla wody. 3

1 Temat: Opinia geotechniczna z dokumentacją badań podłoża gruntowego do projektu modernizacji boiska w Zespole Szkół Nr 45 przy ulicy

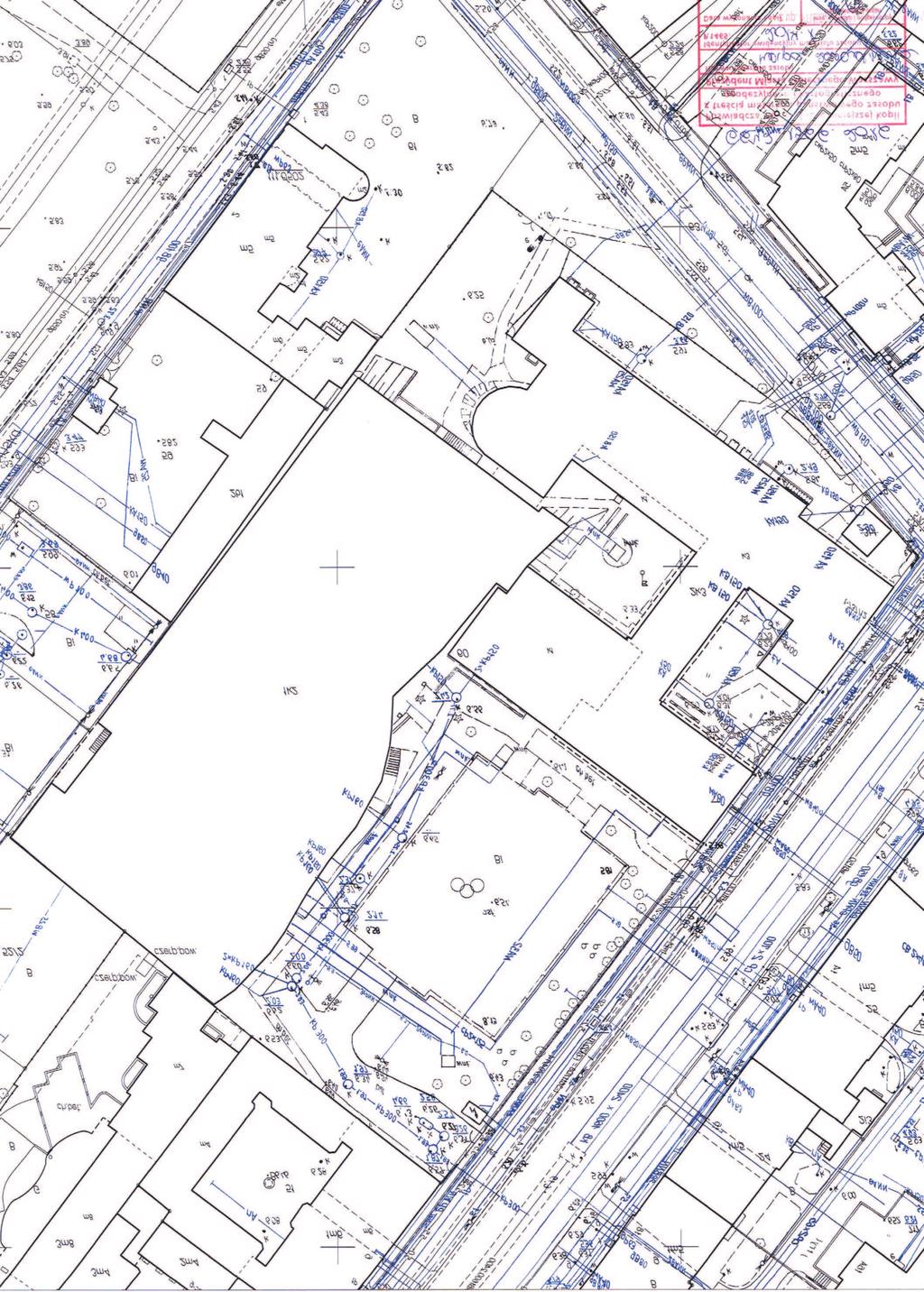

5 1 D A D A GEO GEO DAGEO DAGEO Andrzej Drążek Andrzej Drążek ul.ul. Petöfiego Petöfiego AA mm Warszawa Warszawa Tel/fax Tel/fax Zał.1 Zał.1 Temat: Opinia geotechniczna z dokumentacją badań podłoża gruntowego do projektu modernizacji boiska w Zespole Szkół Nr 45 przy ulicy Jagiellońskiej 7 w Warszawie. (dz ew 60 obr ) Tytuł rysunku Tytuł rysunku Mapa Dokumentacyjna skala 1: otwór badawczy przekrój geotechniczny projektowane boisko Opracował; Opracował; mgr mgr Andrzej AndrzejDrążek Drążek Data:04/016

6 DAGEO Andrzej Drążek Warszawa ul.petöfiego A m8 tel.(0 ) do zał. i 3 Objaśnienia do profili otworów i przekrojów geologiczno inżynierskich Symbole gruntów według normy PN-81 B-0480 Grunty antropogeniczne NB NN NN (pop) Bet Grunty organiczne T Nmp Nmg Gy Ph H Gb Rd KO Ż Żg Po nasyp budowlany nasyp niebudowlany nasyp niebudowlany popioły elektrowniane Torfy Namuł piaszczysty Namuł gliniasty Grunt próchniczy Gleba Grunty mineralne rodzime KW KWg KR KRg Beton Gytie Piasek humusowy Ruda darniowa zwietrzelina zwietrzelina gliniasta Rumosz Rumosz gliniasty Otoczaki Żwiry Żwir gliniasty Pospółka G Gz Glina zwięzła G z Glina pylasta zwięzła p ł piaszczysty ł ł pylasty Znaki dodatkowe dotyczące opisu gruntów + domieszki // przewarstwienia / wkładki Gpz Glina piaszczysta zwięzła Pc Piaskowce W M Kj Ł łupki Glina pylasta Wapienie Margle Kreda jeziorna, kreda pisząca ( ) grunt na pograniczu innego gruntu dla nasypów oznacza opis rodzaju gruntu stanowiącego nasyp Oznaczenia wody w trakcie wiercenia grunt mało wilgotny lub suchy Opróbowanie otworu próbka gruntu o nienaruszonej strukturze próbka gruntu o naturalnej wilgotności próbka gruntu o naturalnym uziarnieniu huraganowa próbka gruntu (złożowa) próbka wody 5 1,0 6 W Stan gruntów sypkich luźny średnio zagęszczony zagęszczony bardzo zagęszczony Stan gruntów spoistych zwarty półzwarty twardoplastyczny plastyczny miękkoplastyczny płynny Objaśnienia oznaczeń stosowanych na przekrojach odległość zrzutowania na przekrój numer otworu rzędna terenu kierunek zrzutowania Pog Pospółka gliniasta grunt wilgotny Pr Piasek gruby Schemat zafiltrowania otworu Ps Piasek średni grunt nawodniony, mokry rura nadfiltrowa Pd P Piasek drobny Piasek pylasty grunty przewiercane przy obecności wody w otworze filtr szczelinowy Pg Piasek gliniasty Ustalone zwierciadło wody gruntowej filtr perforowany owinięty siatką p Pył piaszczysty Nawiercone zwierciadło wody gruntowej Pył Wyinterpretowane zwierciadło wody gruntowej Gp Glina piaszczysta G Glina sączenie wody gruntowej

m pow "0"W 8 6,45 1 6,50 m pow "0"W 8 7 7 6 5 NN(P,gr,ŜuŜ) NN(P,H,gr) NN(Pd+Ps+H) 6 5 4,0 Ps,0 4 3 3 37,m 1 Nasypy niebudowlane; mieszaniny piasków, gruzu, humusu, ŜuŜli grunty

m/d DAGEO Andrzej DrąŜek 01-917 Warszawa ul.petofiego A/8 tel/fax 0 834 476 0-601 449 784 Data Nazwisko Podpis Opracował 04/016 mgr Andrzej DrąŜek Zał.

8 m pow "0"W 8 6,45 1 6,50 m pow "0"W NN(P,gr,ŜuŜ) NN(P,H,gr) NN(Pd+Ps+H) 6 5 4,0 Ps, ,m 1 Nasypy niebudowlane; mieszaniny piasków, gruzu, humusu, ŜuŜli grunty o ŜróŜnicowanej fitracji z przewagą gruntów dobrze przepuszczlalnych dla wody Grunty rzeczne; piaski średnie grunty dobrze przepuszczalne dla wody współczynnik filtracji k = 16 m/d DAGEO Andrzej DrąŜek Warszawa ul.petofiego A/8 tel/fax Data Nazwisko Podpis Opracował 04/016 mgr Andrzej DrąŜek Zał.Nr 3 Opinia geotechniczna z dokumentacją badań podłoŝa gruntowego do projektu modernizacji boiska w Zespole Szkół nr 45 przy ulicy Jagiellońskiej 7 w Warszawie Przekrój geotechniczny nr 1: Skala
