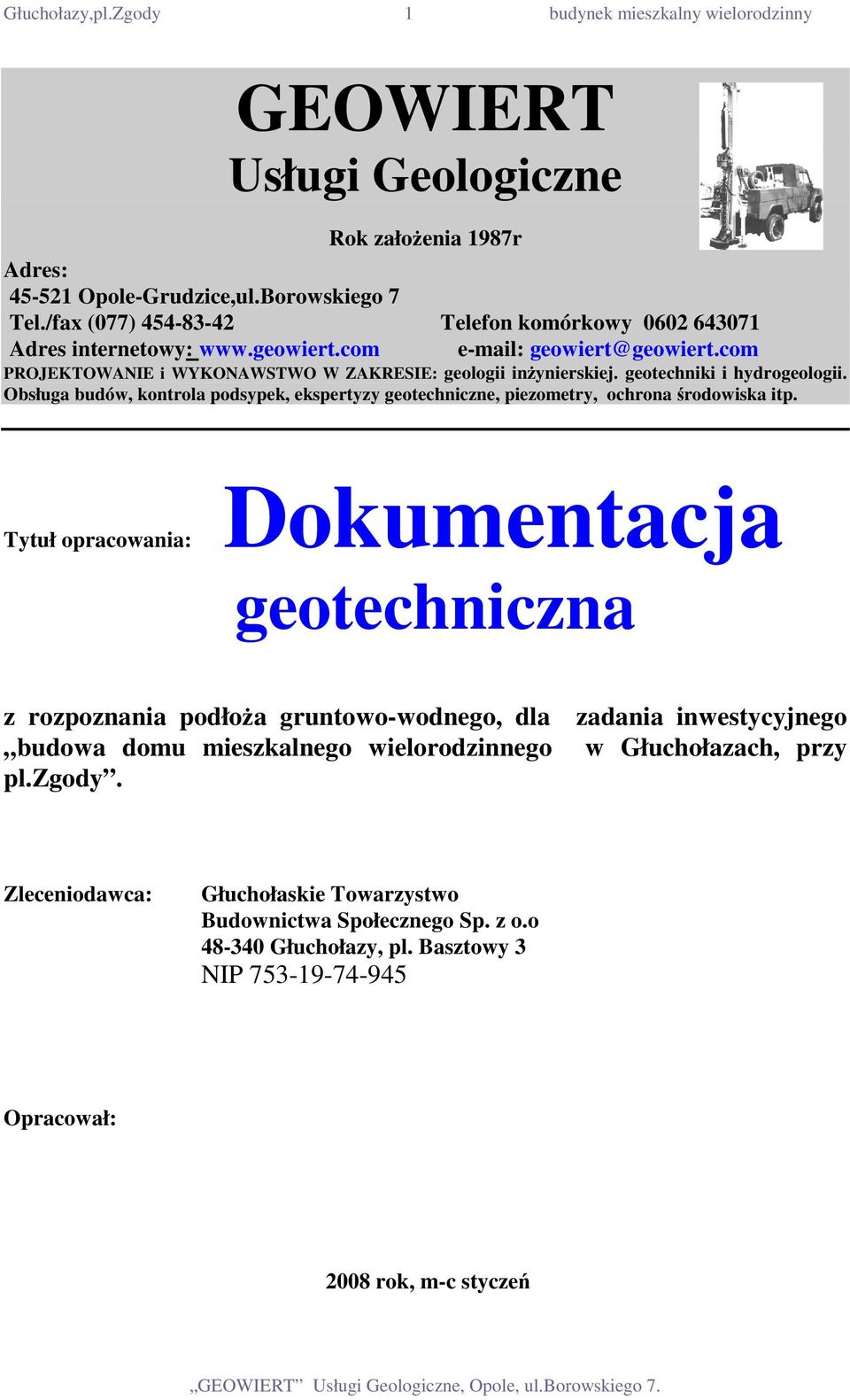

1 Głuchołazy,pl.Zgody 1 budynek mieszkalny wielorodzinny GEOWIERT Usługi Geologiczne Rok założenia 1987r Adres: Opole-Grudzice,ul.Borowskiego 7 Tel./fax (077) Telefon komórkowy Adres internetowy: geowiert@geowiert.com PROJEKTOWANIE i WYKONAWSTWO W ZAKRESIE: geologii inżynierskiej. geotechniki i hydrogeologii. Obsługa budów, kontrola podsypek, ekspertyzy geotechniczne, piezometry, ochrona środowiska itp. Tytuł opracowania: Dokumentacja geotechniczna z rozpoznania podłoża gruntowo-wodnego, dla zadania inwestycyjnego budowa domu mieszkalnego wielorodzinnego w Głuchołazach, przy pl.zgody. Zleceniodawca: Głuchołaskie Towarzystwo Budownictwa Społecznego Sp. z o.o Głuchołazy, pl. Basztowy 3 NIP Opracował: 2008 rok, m-c styczeń

2 Głuchołazy,pl.Zgody 2 budynek mieszkalny wielorodzinny S P I S T R E Ś C I 1.Wstęp Opis projektowanej inwestycji Opis prac terenowych Budowa geologiczna Warunki hydrogeologiczne Warstwy geotechniczne Wnioski i zalecenia...6 Z A Ł Ą C Z N I K I 1. Mapa dokumentacyjna w skali 1 : Przekroje geotechniczne 3. Parametry geotechniczne warstw 4. Karty otworów geotechnicznych

3 Głuchołazy,pl.Zgody 3 budynek mieszkalny wielorodzinny 1.WSTĘP Niniejsze opracowanie w formie Dokumentacji geotechnicznej, opracowano na zlecenie Głuchołaskie Towarzystwo Budownictwa Społecznego Sp. z o.o, Głuchołazy,pl.Basztowy 3 Zgodnie z obowiązującym Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia r w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych, projektowany obiekt w porozumieniu ze Zleceniodawcą, został zaliczony do pierwszej kategorii geotechnicznej. Warunki gruntowe budujące podłoże budowlane projektowanego obiektu, po rozpoznaniu otworami badawczymi, przynależą do złożonych warunków gruntowych. Z uwagi na powyższą kategorię i warunki, wyniki prac zestawiono w formie dokumentacji geotechnicznej. 2.OPIS PROJEKTOWANEJ INWESTYCJI Projektowana inwestycja przewiduje budowę budynku trzy kondygnacyjnego mieszkalnego, wielorodzinnego w Głuchołazach na pl.zgody, vide załączona mapa dokumentacyjna zał. nr 1. 3.OPIS PRAC TERENOWYCH W ramach prac wiertniczych wykonano 6 otworów badawczych do głębokości 6.0mppt.Łączny metraż wierceń 36.0mb. Prace wiertnicze wykonano roku, wiertnicą mechaniczną H- 25S pod nadzorem autora opracowania. Podczas prac wiertniczych na bieżąco prowadzono analizę nawiercanych gruntów.po odwierceniu i pobraniu prób, otwory likwidowano zasypując powstałym podczas wierceń urobkiem. Otwory badawcze wyznaczono w terenie na podstawie mapy dokumentacyjnej w skali 1: 500, dostarczonej przez Zleceniodawcę. Rzędne wysokościowe otworów odczytano z mapy metodą interpolacji liniowej.

4 Głuchołazy,pl.Zgody 4 budynek mieszkalny wielorodzinny 4.BUDOWA GEOLOGICZNA Badany teren rozpoznano do głębokości 6.0mppt.Stwierdzono grunty nasypowe i rodzime okresu czwartorzędu pochodzenia rzecznego o zmiennym uwarstwieniu i litologii. Grunty nasypowe Nasypy niekontrolowane zbudowane z humusu, z żużla, z gruzu, z kamieni itp. Występują na całości badanego terenu. Grubość nasypów m.Obecnie teren jest użytkowany jako parking. Grunty rodzime Czwartorzęd - reprezentowany przez pyły piaszczyste, żwiry z kamieniami, humusowe glin z kamieniami oraz glin z kamieniami. Zasadniczy udział w budowie podłoża mają gliny z kamieniami(warstwa V) w obrębie, których występują humusowe gliny oznaczonych na przekrojach jako warstwa IV, vide przekrój IV oraz pyły piaszczyste (warstwa II) i żwiry z kamieniami (warstwa III). Wszystkie z dodatkiem miki pochodzącej z wietrzenia łupków łyszczykowych, flitów i kwarcytów budujących pobliskie Góry Opawskie. Występujące w podłożu utwory, genetycznie przynależą do rzeki górskiej z charakterystycznymi głazami i kamieniami tkwiącymi w otoczce gliniastej lub żwirowej. Ich stan techniczny twardoplastyczny pogranicze plastycznych lub średnio zagęszczone pogranicze luźnych. Układ przestrzenny oraz miąższości nawierconych gruntów, przedstawia załącznik nr 4 w postaci Kart otworów geotechnicznych i załącznik nr 2 w postaci Przekrojów geotechnicznych. 5.WARUNKI HYDROGEOLOGICZNE Na badanym terenie woda gruntowa występuje na głębokości od 1.9 mppt w otworach 1-2 do max.2.5mppt w otworze nr 6. Odpowiada to rzędnej wysokościowej m npm. Woda gruntowa może wykazywać wahnięcia ±1.0m od poziomu udokumentowanego w zależności od pór roku, okresów suszy, a szczególności od poziomu w rzece, która przepływa w bliskim sąsiedztwie badanego terenu. 6.WARSTWY GEOTECHNICZNE

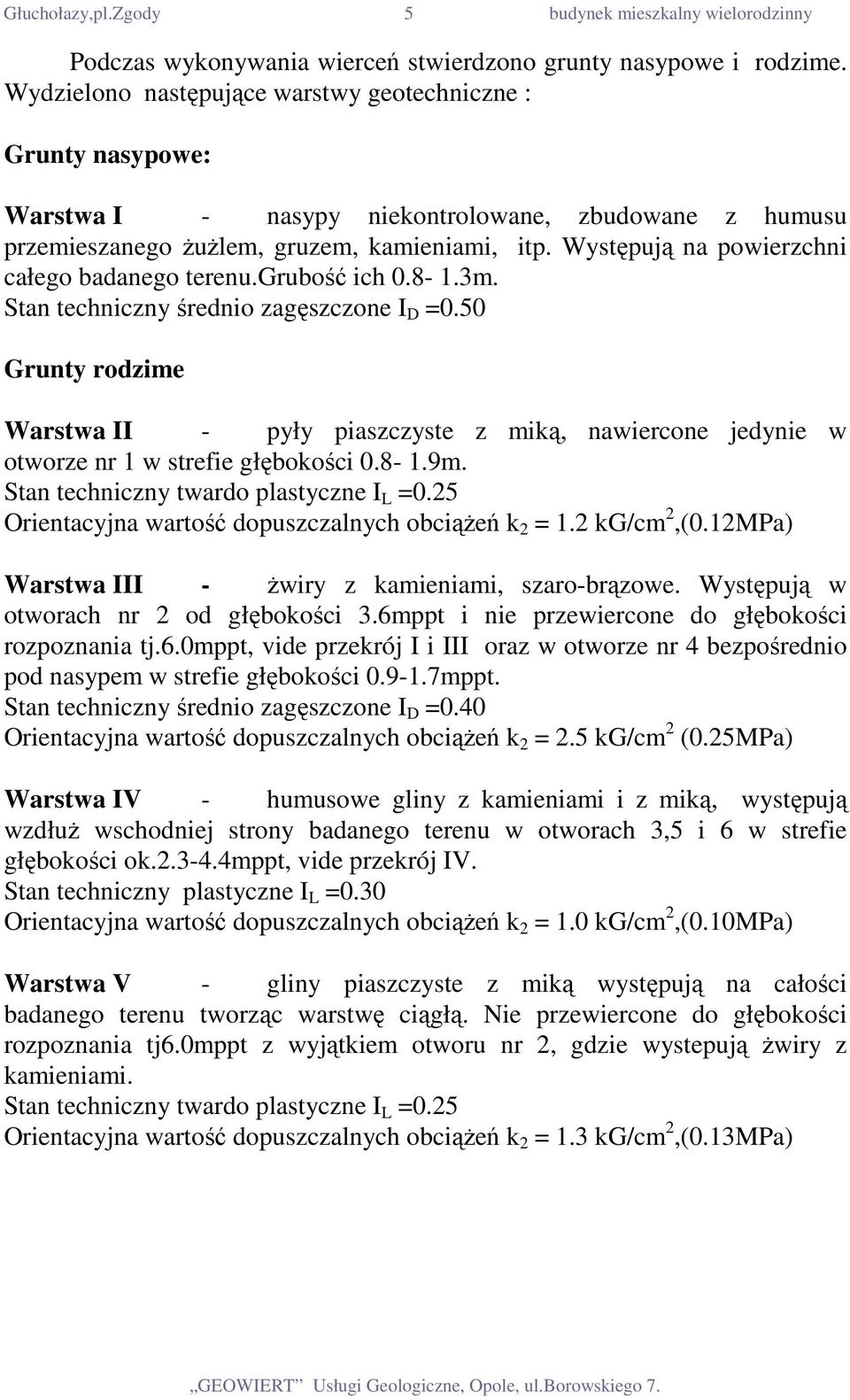

5 Głuchołazy,pl.Zgody 5 budynek mieszkalny wielorodzinny Podczas wykonywania wierceń stwierdzono grunty nasypowe i rodzime. Wydzielono następujące warstwy geotechniczne : Grunty nasypowe: Warstwa I - nasypy niekontrolowane, zbudowane z humusu przemieszanego żużlem, gruzem, kamieniami, itp. Występują na powierzchni całego badanego terenu.grubość ich m. Stan techniczny średnio zagęszczone I D =0.50 Grunty rodzime Warstwa II - pyły piaszczyste z miką, nawiercone jedynie w otworze nr 1 w strefie głębokości m. Stan techniczny twardo plastyczne I L =0.25 Orientacyjna wartość dopuszczalnych obciążeń k 2 = 1.2 kg/cm 2,(0.12MPa) Warstwa III - żwiry z kamieniami, szaro-brązowe. Występują w otworach nr 2 od głębokości 3.6mppt i nie przewiercone do głębokości rozpoznania tj.6.0mppt, vide przekrój I i III oraz w otworze nr 4 bezpośrednio pod nasypem w strefie głębokości mppt. Stan techniczny średnio zagęszczone I D =0.40 Orientacyjna wartość dopuszczalnych obciążeń k 2 = 2.5 kg/cm 2 (0.25MPa) Warstwa IV - humusowe gliny z kamieniami i z miką, występują wzdłuż wschodniej strony badanego terenu w otworach 3,5 i 6 w strefie głębokości ok mppt, vide przekrój IV. Stan techniczny plastyczne I L =0.30 Orientacyjna wartość dopuszczalnych obciążeń k 2 = 1.0 kg/cm 2,(0.10MPa) Warstwa V - gliny piaszczyste z miką występują na całości badanego terenu tworząc warstwę ciągłą. Nie przewiercone do głębokości rozpoznania tj6.0mppt z wyjątkiem otworu nr 2, gdzie wystepują żwiry z kamieniami. Stan techniczny twardo plastyczne I L =0.25 Orientacyjna wartość dopuszczalnych obciążeń k 2 = 1.3 kg/cm 2,(0.13MPa)

6 Głuchołazy,pl.Zgody 6 budynek mieszkalny wielorodzinny Stan techniczny gruntów spoistych, stopień plastyczności (I L ) określono na podstawie wałeczkowań i badań laboratoryjnych, natomiast gruntów sypkich na podstawie oporu świdra podczas wykonywania wierceń. Charakterystyczne wartości parametrów geotechnicznych dla wydzielonych warstw geotechnicznych, wyznaczono metodą B zgodnie z normą PN-81/B wg. zależności korelacyjnych I L i I D jako parametry wiodące, a pozostałymi parametrami. Wartości te odczytano z tabel i wykresów. Dane ich zestawiono w zał. nr 3 Parametry geotechniczne warstw. Układ przestrzenny wydzielonych warstw geotechnicznych obrazują przekroje geotechniczne nr I-IV, vide załączniki nr 2. 7.WNIOSKI I ZALECENIA a) Podłoże badanego terenu budują nasypy niekontrolowane, poniżej których występują utwory rzeczne z charakterystycznymi kamieniami tkwiącymi w otoczce glin lub żwirów. Ich stan techniczny twardoplastyczne pogranicze plastycznych lub średnio zagęszczone pogranicze luźnych. b) Występujące w podłożu nasypy niekontrolowane oznaczone jako warstwa I, należy w całości usunąć z podłoża tj. do stropu gruntów rodzimych. c) W we wschodniej stronie badanego terenu w otworach nr 3,5 i 6 występuje warstwa plastycznych humusowych glin z kamieniami. d) Zasadniczy udział w budowie badanego terenu mają gliny z kamieniami i z miką, oznaczone jako warstwa V. Występują na całości badanego terenu tworząc warstwę ciągłą. e) Z uwagi na zmienność gruntów podłoża projektowany budynek, należy zabezpieczyć przed zmiennym osiadaniem. f) Odbiór wykopu fundamentowego powierzyć uprawnionemu geologowi i potwierdzić to wpisem do dziennika budowy. g) Na badanym terenie woda gruntowa występuje na głębokości mppt co odpowiada rzędnej wysokościowej mnpm.Poziom wody może wykazywać wahnięcia ±1.0m. Opracował:

7 Głuchołazy,pl.Zgody 7 budynek mieszkalny wielorodzinny Mapa dokumentacyjna w skali 1: 500 Zał. nr 1 Temat: Wykonał : Głuchołazy,pl.Zgody budowa budynku mieszkalnego wielorodzinnego. GEOWIERT Usługi Geologiczne Opole, ul. Borowskiego 7 LEGENDA: otwór badawczy przekrój geotechniczny
