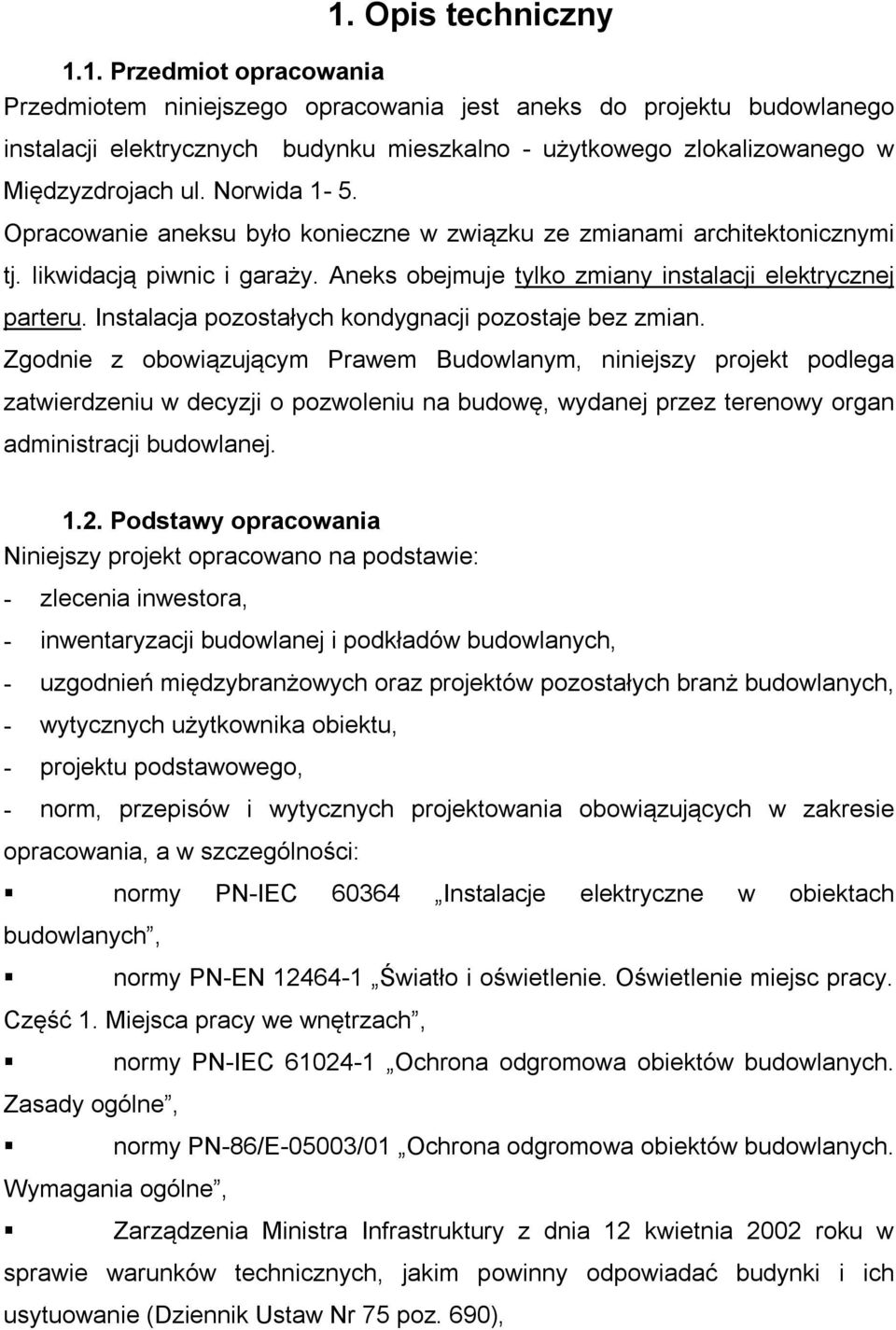

1 1. Opis techniczny 1.1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest aneks do projektu budowlanego instalacji elektrycznych budynku mieszkalno - użytkowego zlokalizowanego w Międzyzdrojach ul. Norwida 1-5. Opracowanie aneksu było konieczne w związku ze zmianami architektonicznymi tj. likwidacją piwnic i garaży. Aneks obejmuje tylko zmiany instalacji elektrycznej parteru. Instalacja pozostałych kondygnacji pozostaje bez zmian. Zgodnie z obowiązującym Prawem Budowlanym, niniejszy projekt podlega zatwierdzeniu w decyzji o pozwoleniu na budowę, wydanej przez terenowy organ administracji budowlanej Podstawy opracowania Niniejszy projekt opracowano na podstawie: - zlecenia inwestora, - inwentaryzacji budowlanej i podkładów budowlanych, - uzgodnień międzybranżowych oraz projektów pozostałych branż budowlanych, - wytycznych użytkownika obiektu, - projektu podstawowego, - norm, przepisów i wytycznych projektowania obowiązujących w zakresie opracowania, a w szczególności: normy PN-IEC Instalacje elektryczne w obiektach budowlanych, normy PN-EN Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1. Miejsca pracy we wnętrzach, normy PN-IEC Ochrona odgromowa obiektów budowlanych. Zasady ogólne, normy PN-86/E-05003/01 Ochrona odgromowa obiektów budowlanych. Wymagania ogólne, Zarządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dziennik Ustaw Nr 75 poz. 690),

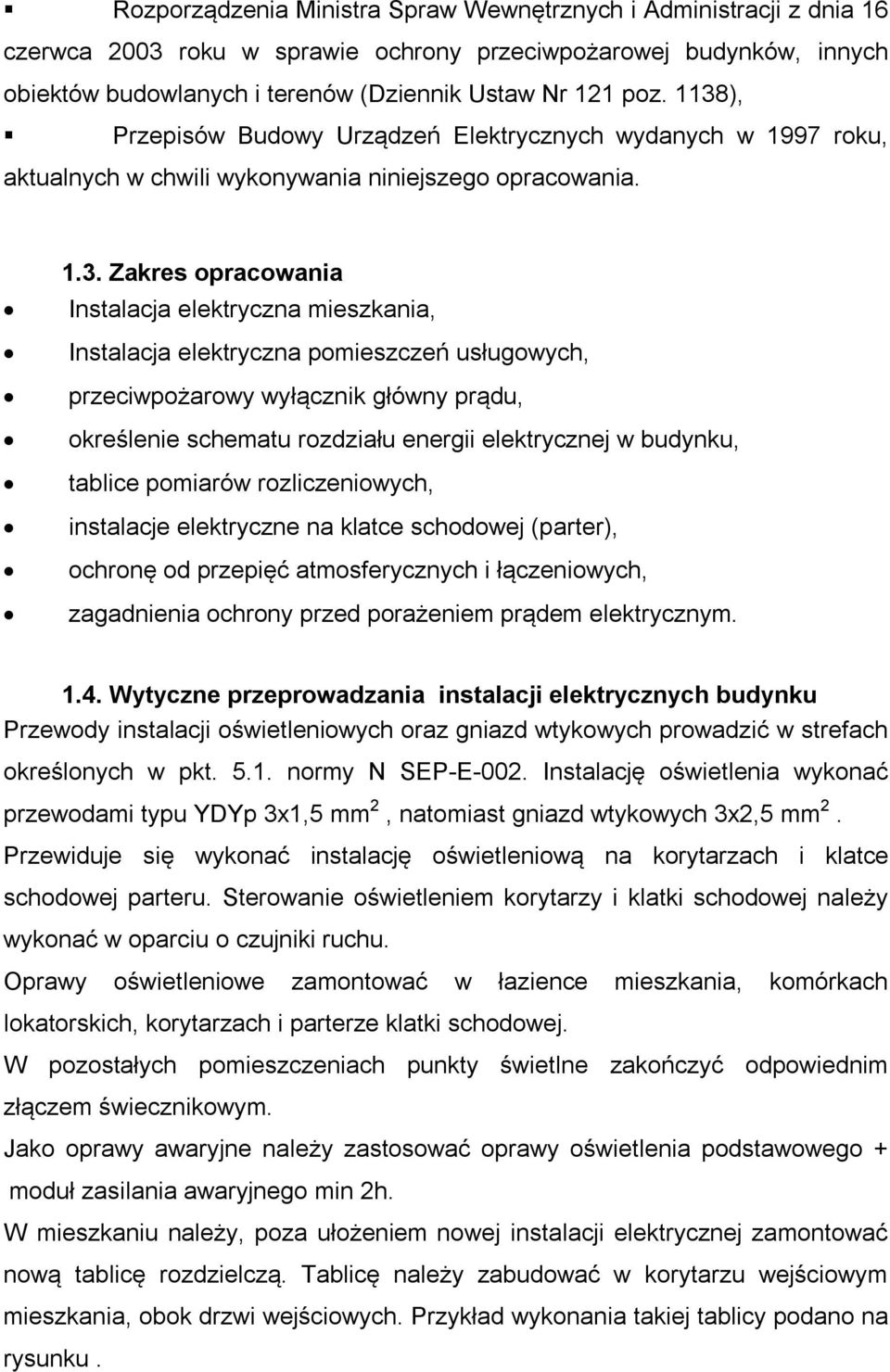

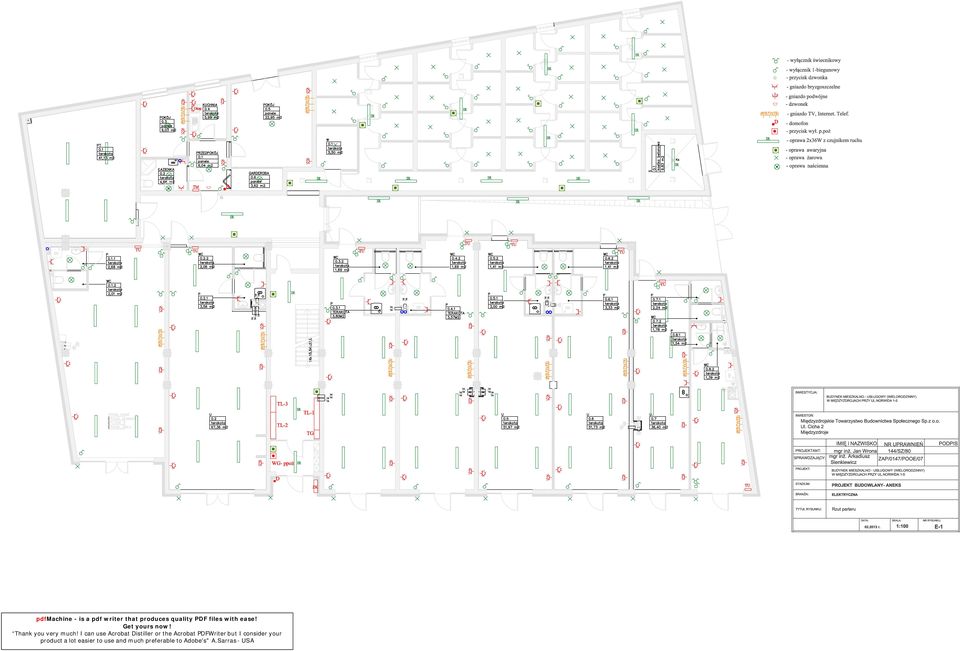

2 Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 roku w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dziennik Ustaw Nr 121 poz. 1138), Przepisów Budowy Urządzeń Elektrycznych wydanych w 1997 roku, aktualnych w chwili wykonywania niniejszego opracowania Zakres opracowania Instalacja elektryczna mieszkania, Instalacja elektryczna pomieszczeń usługowych, przeciwpożarowy wyłącznik główny prądu, określenie schematu rozdziału energii elektrycznej w budynku, tablice pomiarów rozliczeniowych, instalacje elektryczne na klatce schodowej (parter), ochronę od przepięć atmosferycznych i łączeniowych, zagadnienia ochrony przed porażeniem prądem elektrycznym Wytyczne przeprowadzania instalacji elektrycznych budynku Przewody instalacji oświetleniowych oraz gniazd wtykowych prowadzić w strefach określonych w pkt normy N SEP-E-002. Instalację oświetlenia wykonać przewodami typu YDYp 3x1,5 mm 2, natomiast gniazd wtykowych 3x2,5 mm 2. Przewiduje się wykonać instalację oświetleniową na korytarzach i klatce schodowej parteru. Sterowanie oświetleniem korytarzy i klatki schodowej należy wykonać w oparciu o czujniki ruchu. Oprawy oświetleniowe zamontować w łazience mieszkania, komórkach lokatorskich, korytarzach i parterze klatki schodowej. W pozostałych pomieszczeniach punkty świetlne zakończyć odpowiednim złączem świecznikowym. Jako oprawy awaryjne należy zastosować oprawy oświetlenia podstawowego + moduł zasilania awaryjnego min 2h. W mieszkaniu należy, poza ułożeniem nowej instalacji elektrycznej zamontować nową tablicę rozdzielczą. Tablicę należy zabudować w korytarzu wejściowym mieszkania, obok drzwi wejściowych. Przykład wykonania takiej tablicy podano na rysunku.

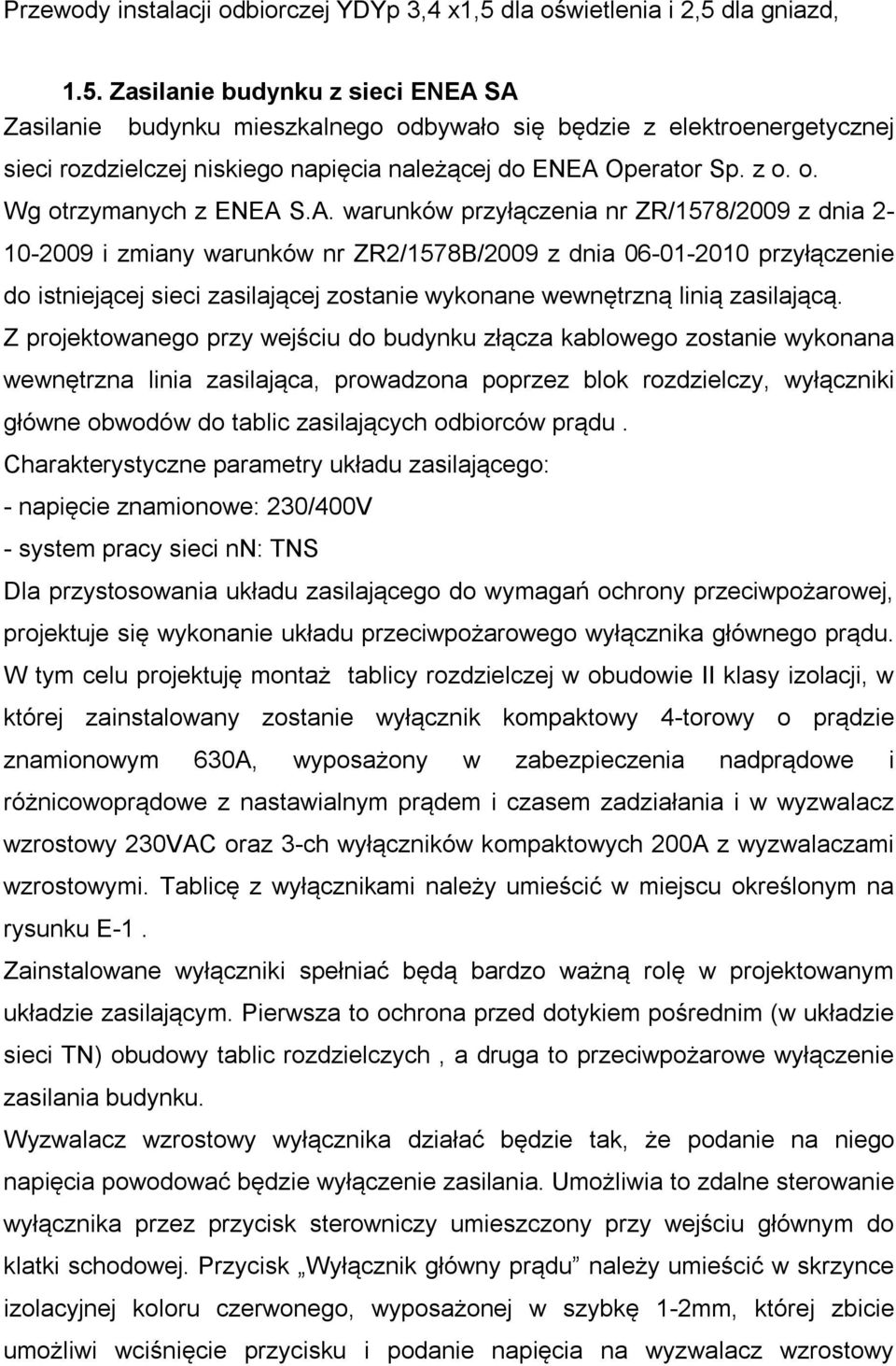

3 Przewody instalacji odbiorczej YDYp 3,4 x1,5 dla oświetlenia i 2,5 dla gniazd, 1.5. Zasilanie budynku z sieci ENEA SA Zasilanie budynku mieszkalnego odbywało się będzie z elektroenergetycznej sieci rozdzielczej niskiego napięcia należącej do ENEA Operator Sp. z o. o. Wg otrzymanych z ENEA S.A. warunków przyłączenia nr ZR/1578/2009 z dnia i zmiany warunków nr ZR2/1578B/2009 z dnia przyłączenie do istniejącej sieci zasilającej zostanie wykonane wewnętrzną linią zasilającą. Z projektowanego przy wejściu do budynku złącza kablowego zostanie wykonana wewnętrzna linia zasilająca, prowadzona poprzez blok rozdzielczy, wyłączniki główne obwodów do tablic zasilających odbiorców prądu. Charakterystyczne parametry układu zasilającego: - napięcie znamionowe: 230/400V - system pracy sieci nn: TNS Dla przystosowania układu zasilającego do wymagań ochrony przeciwpożarowej, projektuje się wykonanie układu przeciwpożarowego wyłącznika głównego prądu. W tym celu projektuję montaż tablicy rozdzielczej w obudowie II klasy izolacji, w której zainstalowany zostanie wyłącznik kompaktowy 4-torowy o prądzie znamionowym 630A, wyposażony w zabezpieczenia nadprądowe i różnicowoprądowe z nastawialnym prądem i czasem zadziałania i w wyzwalacz wzrostowy 230VAC oraz 3-ch wyłączników kompaktowych 200A z wyzwalaczami wzrostowymi. Tablicę z wyłącznikami należy umieścić w miejscu określonym na rysunku E-1. Zainstalowane wyłączniki spełniać będą bardzo ważną rolę w projektowanym układzie zasilającym. Pierwsza to ochrona przed dotykiem pośrednim (w układzie sieci TN) obudowy tablic rozdzielczych, a druga to przeciwpożarowe wyłączenie zasilania budynku. Wyzwalacz wzrostowy wyłącznika działać będzie tak, że podanie na niego napięcia powodować będzie wyłączenie zasilania. Umożliwia to zdalne sterowanie wyłącznika przez przycisk sterowniczy umieszczony przy wejściu głównym do klatki schodowej. Przycisk Wyłącznik główny prądu należy umieścić w skrzynce izolacyjnej koloru czerwonego, wyposażonej w szybkę 1-2mm, której zbicie umożliwi wciśnięcie przycisku i podanie napięcia na wyzwalacz wzrostowy

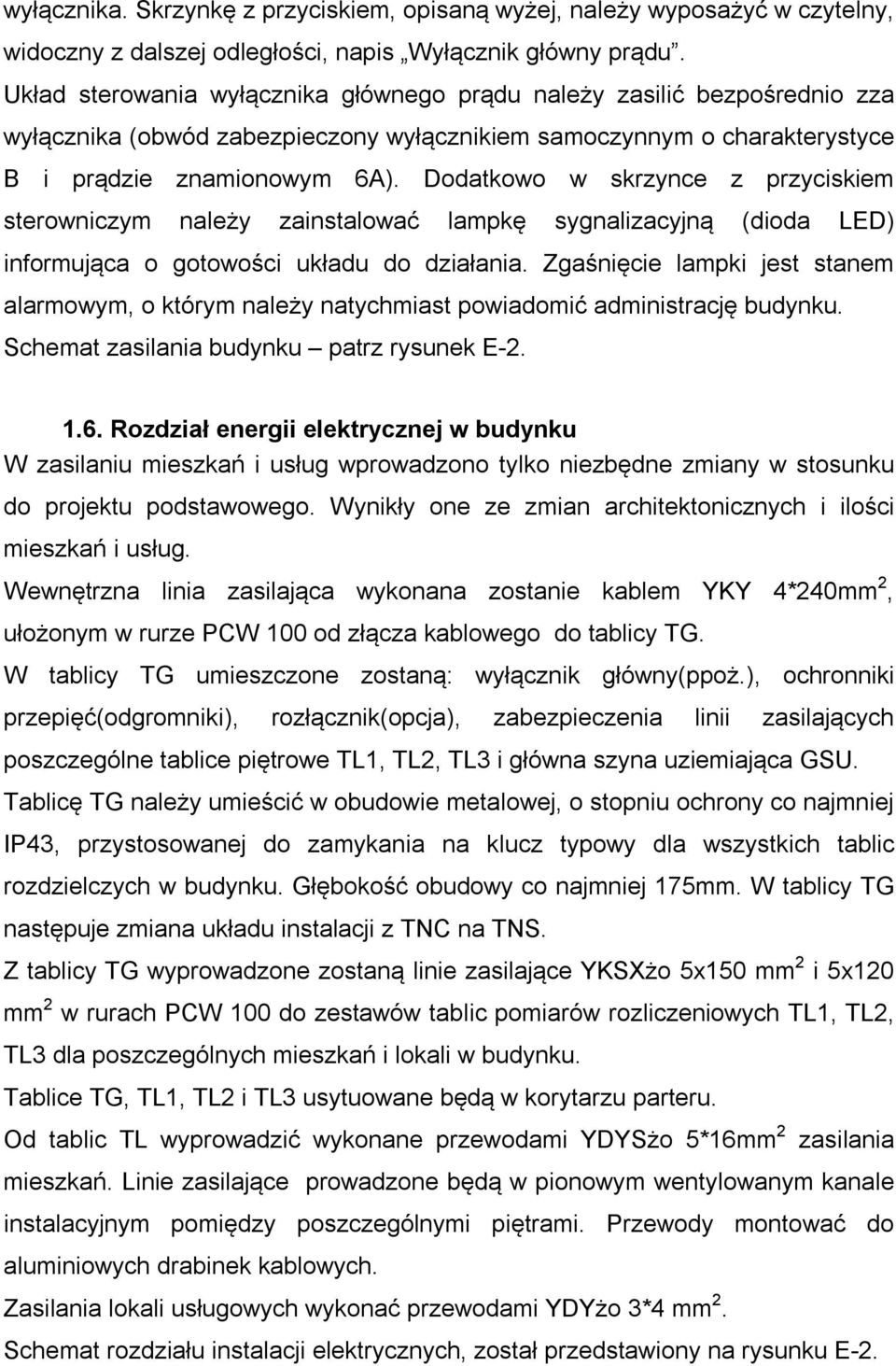

4 wyłącznika. Skrzynkę z przyciskiem, opisaną wyżej, należy wyposażyć w czytelny, widoczny z dalszej odległości, napis Wyłącznik główny prądu. Układ sterowania wyłącznika głównego prądu należy zasilić bezpośrednio zza wyłącznika (obwód zabezpieczony wyłącznikiem samoczynnym o charakterystyce B i prądzie znamionowym 6A). Dodatkowo w skrzynce z przyciskiem sterowniczym należy zainstalować lampkę sygnalizacyjną (dioda LED) informująca o gotowości układu do działania. Zgaśnięcie lampki jest stanem alarmowym, o którym należy natychmiast powiadomić administrację budynku. Schemat zasilania budynku patrz rysunek E Rozdział energii elektrycznej w budynku W zasilaniu mieszkań i usług wprowadzono tylko niezbędne zmiany w stosunku do projektu podstawowego. Wynikły one ze zmian architektonicznych i ilości mieszkań i usług. Wewnętrzna linia zasilająca wykonana zostanie kablem YKY 4*240mm 2, ułożonym w rurze PCW 100 od złącza kablowego do tablicy TG. W tablicy TG umieszczone zostaną: wyłącznik główny(ppoż.), ochronniki przepięć(odgromniki), rozłącznik(opcja), zabezpieczenia linii zasilających poszczególne tablice piętrowe TL1, TL2, TL3 i główna szyna uziemiająca GSU. Tablicę TG należy umieścić w obudowie metalowej, o stopniu ochrony co najmniej IP43, przystosowanej do zamykania na klucz typowy dla wszystkich tablic rozdzielczych w budynku. Głębokość obudowy co najmniej 175mm. W tablicy TG następuje zmiana układu instalacji z TNC na TNS. Z tablicy TG wyprowadzone zostaną linie zasilające YKSXżo 5x150 mm 2 i 5x120 mm 2 w rurach PCW 100 do zestawów tablic pomiarów rozliczeniowych TL1, TL2, TL3 dla poszczególnych mieszkań i lokali w budynku. Tablice TG, TL1, TL2 i TL3 usytuowane będą w korytarzu parteru. Od tablic TL wyprowadzić wykonane przewodami YDYSżo 5*16mm 2 zasilania mieszkań. Linie zasilające prowadzone będą w pionowym wentylowanym kanale instalacyjnym pomiędzy poszczególnymi piętrami. Przewody montować do aluminiowych drabinek kablowych. Zasilania lokali usługowych wykonać przewodami YDYżo 3*4 mm 2. Schemat rozdziału instalacji elektrycznych, został przedstawiony na rysunku E-2.

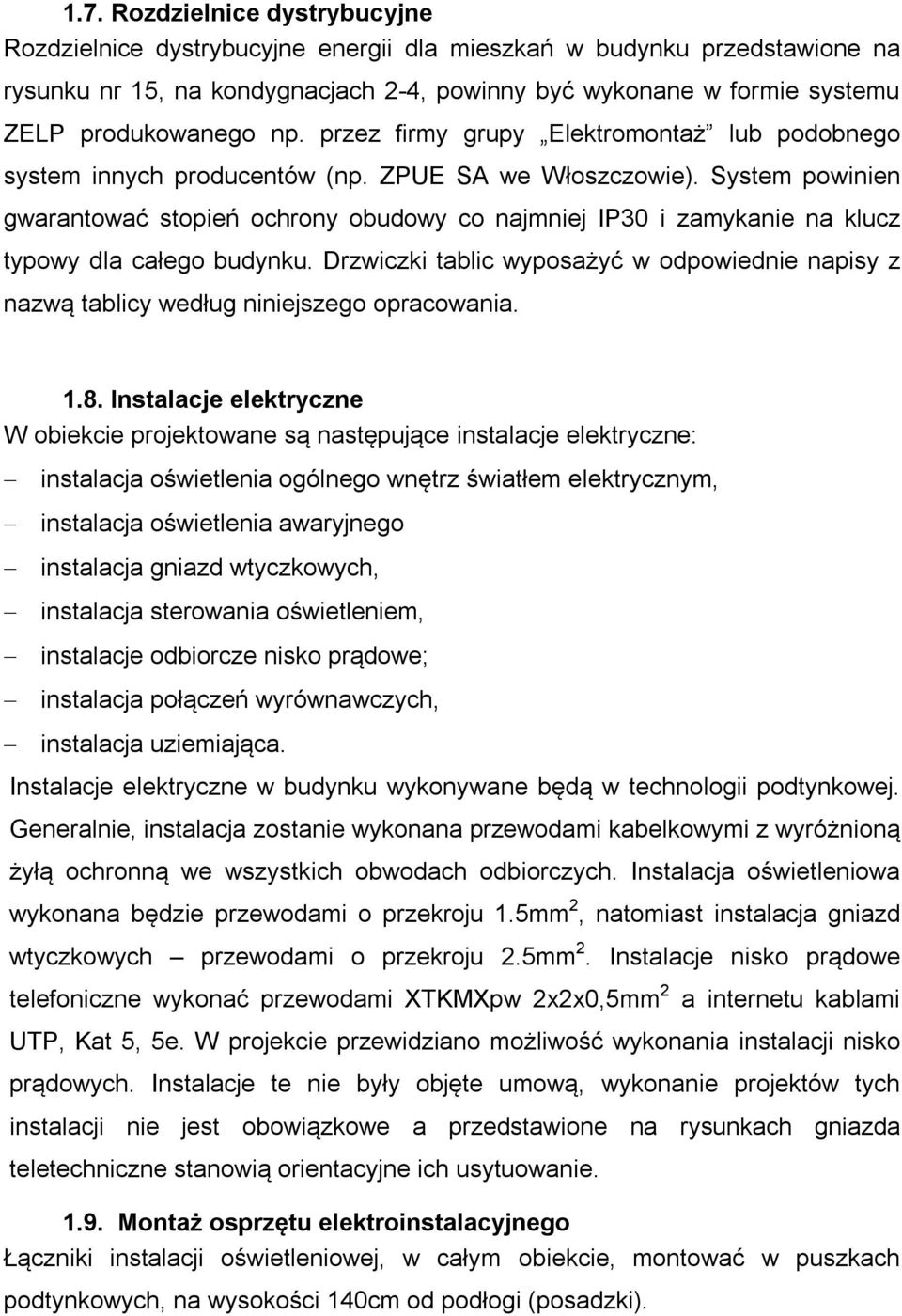

5 1.7. Rozdzielnice dystrybucyjne Rozdzielnice dystrybucyjne energii dla mieszkań w budynku przedstawione na rysunku nr 15, na kondygnacjach 2-4, powinny być wykonane w formie systemu ZELP produkowanego np. przez firmy grupy Elektromontaż lub podobnego system innych producentów (np. ZPUE SA we Włoszczowie). System powinien gwarantować stopień ochrony obudowy co najmniej IP30 i zamykanie na klucz typowy dla całego budynku. Drzwiczki tablic wyposażyć w odpowiednie napisy z nazwą tablicy według niniejszego opracowania Instalacje elektryczne W obiekcie projektowane są następujące instalacje elektryczne: instalacja oświetlenia ogólnego wnętrz światłem elektrycznym, instalacja oświetlenia awaryjnego instalacja gniazd wtyczkowych, instalacja sterowania oświetleniem, instalacje odbiorcze nisko prądowe; instalacja połączeń wyrównawczych, instalacja uziemiająca. Instalacje elektryczne w budynku wykonywane będą w technologii podtynkowej. Generalnie, instalacja zostanie wykonana przewodami kabelkowymi z wyróżnioną żyłą ochronną we wszystkich obwodach odbiorczych. Instalacja oświetleniowa wykonana będzie przewodami o przekroju 1.5mm 2, natomiast instalacja gniazd wtyczkowych przewodami o przekroju 2.5mm 2. Instalacje nisko prądowe telefoniczne wykonać przewodami XTKMXpw 2x2x0,5mm 2 a internetu kablami UTP, Kat 5, 5e. W projekcie przewidziano możliwość wykonania instalacji nisko prądowych. Instalacje te nie były objęte umową, wykonanie projektów tych instalacji nie jest obowiązkowe a przedstawione na rysunkach gniazda teletechniczne stanowią orientacyjne ich usytuowanie Montaż osprzętu elektroinstalacyjnego Łączniki instalacji oświetleniowej, w całym obiekcie, montować w puszkach podtynkowych, na wysokości 140cm od podłogi (posadzki).

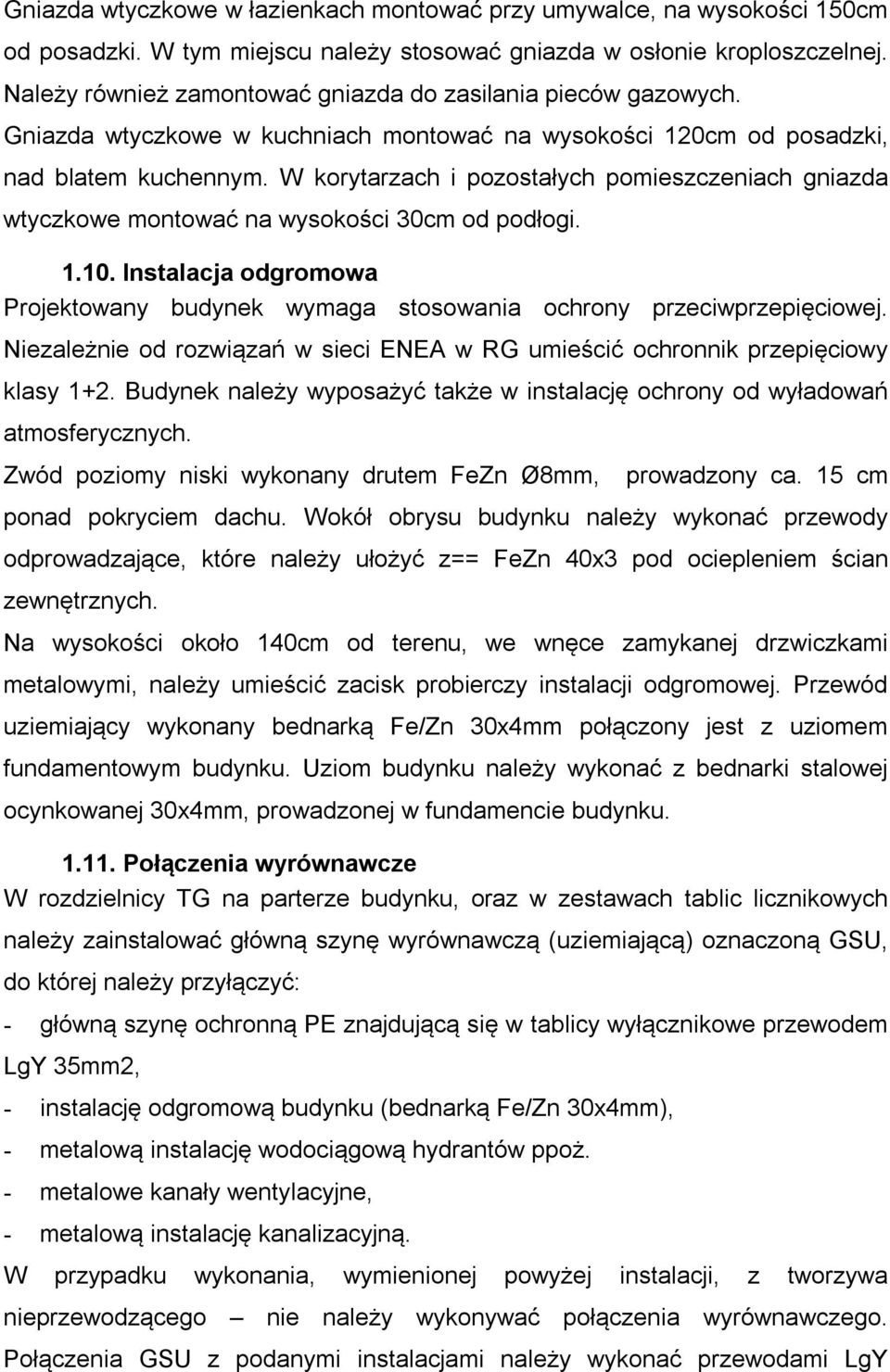

6 Gniazda wtyczkowe w łazienkach montować przy umywalce, na wysokości 150cm od posadzki. W tym miejscu należy stosować gniazda w osłonie kroploszczelnej. Należy również zamontować gniazda do zasilania pieców gazowych. Gniazda wtyczkowe w kuchniach montować na wysokości 120cm od posadzki, nad blatem kuchennym. W korytarzach i pozostałych pomieszczeniach gniazda wtyczkowe montować na wysokości 30cm od podłogi Instalacja odgromowa Projektowany budynek wymaga stosowania ochrony przeciwprzepięciowej. Niezależnie od rozwiązań w sieci ENEA w RG umieścić ochronnik przepięciowy klasy 1+2. Budynek należy wyposażyć także w instalację ochrony od wyładowań atmosferycznych. Zwód poziomy niski wykonany drutem FeZn Ø8mm, prowadzony ca. 15 cm ponad pokryciem dachu. Wokół obrysu budynku należy wykonać przewody odprowadzające, które należy ułożyć z== FeZn 40x3 pod ociepleniem ścian zewnętrznych. Na wysokości około 140cm od terenu, we wnęce zamykanej drzwiczkami metalowymi, należy umieścić zacisk probierczy instalacji odgromowej. Przewód uziemiający wykonany bednarką Fe/Zn 30x4mm połączony jest z uziomem fundamentowym budynku. Uziom budynku należy wykonać z bednarki stalowej ocynkowanej 30x4mm, prowadzonej w fundamencie budynku Połączenia wyrównawcze W rozdzielnicy TG na parterze budynku, oraz w zestawach tablic licznikowych należy zainstalować główną szynę wyrównawczą (uziemiającą) oznaczoną GSU, do której należy przyłączyć: - główną szynę ochronną PE znajdującą się w tablicy wyłącznikowe przewodem LgY 35mm2, - instalację odgromową budynku (bednarką Fe/Zn 30x4mm), - metalową instalację wodociągową hydrantów ppoż. - metalowe kanały wentylacyjne, - metalową instalację kanalizacyjną. W przypadku wykonania, wymienionej powyżej instalacji, z tworzywa nieprzewodzącego nie należy wykonywać połączenia wyrównawczego. Połączenia GSU z podanymi instalacjami należy wykonać przewodami LgY

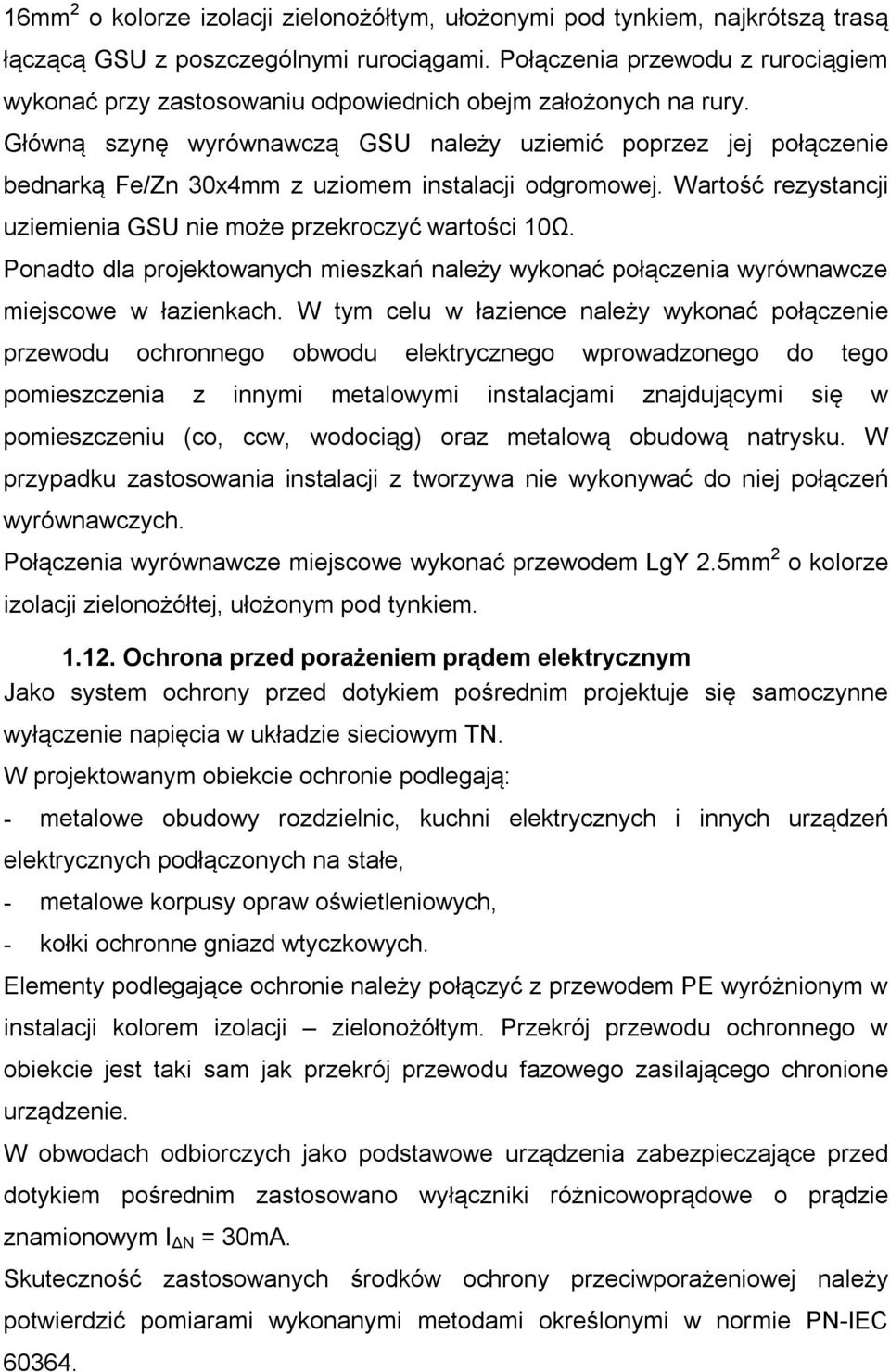

7 16mm 2 o kolorze izolacji zielonożółtym, ułożonymi pod tynkiem, najkrótszą trasą łączącą GSU z poszczególnymi rurociągami. Połączenia przewodu z rurociągiem wykonać przy zastosowaniu odpowiednich obejm założonych na rury. Główną szynę wyrównawczą GSU należy uziemić poprzez jej połączenie bednarką Fe/Zn 30x4mm z uziomem instalacji odgromowej. Wartość rezystancji uziemienia GSU nie może przekroczyć wartości 10Ω. Ponadto dla projektowanych mieszkań należy wykonać połączenia wyrównawcze miejscowe w łazienkach. W tym celu w łazience należy wykonać połączenie przewodu ochronnego obwodu elektrycznego wprowadzonego do tego pomieszczenia z innymi metalowymi instalacjami znajdującymi się w pomieszczeniu (co, ccw, wodociąg) oraz metalową obudową natrysku. W przypadku zastosowania instalacji z tworzywa nie wykonywać do niej połączeń wyrównawczych. Połączenia wyrównawcze miejscowe wykonać przewodem LgY 2.5mm 2 o kolorze izolacji zielonożółtej, ułożonym pod tynkiem Ochrona przed porażeniem prądem elektrycznym Jako system ochrony przed dotykiem pośrednim projektuje się samoczynne wyłączenie napięcia w układzie sieciowym TN. W projektowanym obiekcie ochronie podlegają: - metalowe obudowy rozdzielnic, kuchni elektrycznych i innych urządzeń elektrycznych podłączonych na stałe, - metalowe korpusy opraw oświetleniowych, - kołki ochronne gniazd wtyczkowych. Elementy podlegające ochronie należy połączyć z przewodem PE wyróżnionym w instalacji kolorem izolacji zielonożółtym. Przekrój przewodu ochronnego w obiekcie jest taki sam jak przekrój przewodu fazowego zasilającego chronione urządzenie. W obwodach odbiorczych jako podstawowe urządzenia zabezpieczające przed dotykiem pośrednim zastosowano wyłączniki różnicowoprądowe o prądzie znamionowym I ΔN = 30mA. Skuteczność zastosowanych środków ochrony przeciwporażeniowej należy potwierdzić pomiarami wykonanymi metodami określonymi w normie PN-IEC

8 1.13. Uwagi końcowe 1) zgodnie z Prawem Budowlanym przy wykonywaniu prac budowlanomontażowych należy stosować wyroby dopuszczone do obrotu i stosowania w budownictwie. Za dopuszczone do obrotu i stosowania uznaje się wyroby dla których, zgodnie z odrębnymi przepisami wydano: - certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami określonymi na podstawie polskich norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych - deklarację zgodności lub certyfikat zgodności z polską normą lub aprobatą techniczną (w przypadku wyrobów dla których nie ustanowiono normy), jeżeli nie są objęte certyfikacją na znak bezpieczeństwa. 2) do odbioru końcowego wykonanego obiektu należy przedłożyć: - protokół pomiarów rezystancji izolacji przewodów ułożonych w obiekcie - protokoły pomiarów ciągłości żyły ochronnej PE - protokoły skuteczności ochrony przeciwporażeniowej wszystkich elementów podlegających ochronie. - protokoły oporności uziemień.

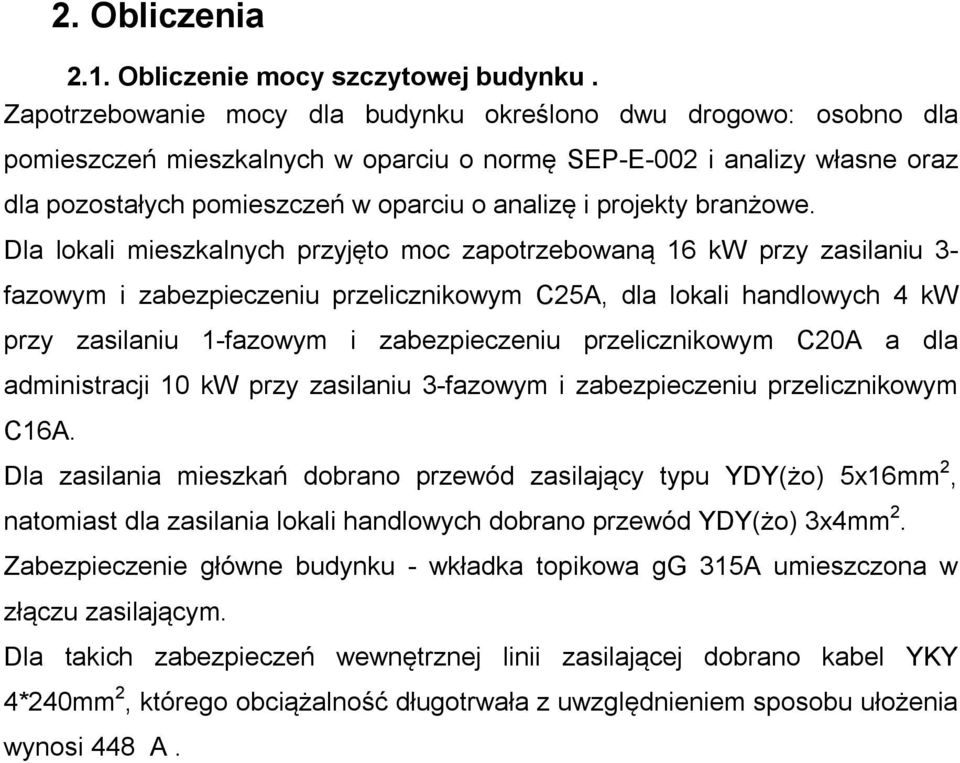

9 2. Obliczenia 2.1. Obliczenie mocy szczytowej budynku. Zapotrzebowanie mocy dla budynku określono dwu drogowo: osobno dla pomieszczeń mieszkalnych w oparciu o normę SEP-E-002 i analizy własne oraz dla pozostałych pomieszczeń w oparciu o analizę i projekty branżowe. Dla lokali mieszkalnych przyjęto moc zapotrzebowaną 16 kw przy zasilaniu 3- fazowym i zabezpieczeniu przelicznikowym C25A, dla lokali handlowych 4 kw przy zasilaniu 1-fazowym i zabezpieczeniu przelicznikowym C20A a dla administracji 10 kw przy zasilaniu 3-fazowym i zabezpieczeniu przelicznikowym C16A. Dla zasilania mieszkań dobrano przewód zasilający typu YDY(żo) 5x16mm 2, natomiast dla zasilania lokali handlowych dobrano przewód YDY(żo) 3x4mm 2. Zabezpieczenie główne budynku - wkładka topikowa gg 315A umieszczona w złączu zasilającym. Dla takich zabezpieczeń wewnętrznej linii zasilającej dobrano kabel YKY 4*240mm 2, którego obciążalność długotrwała z uwzględnieniem sposobu ułożenia wynosi 448 A.
