PROJEKT WYKONAWCZY Temat: P.W. OŚWIETLENIA ULICZNEGO Obiekt: Droga gminna w m. Czyżemin w km 0+3+050 3+30 Działki nr 85, 123, 128 w Obrębie 2 CZYŻEMIN Gm. DŁUTÓW, pow.

1 PROJEKT WYKONAWCZY Temat: P.W. OŚWIETLENIA ULICZNEGO Obiekt: Droga gminna w m. Czyżemin w km Działki nr 85, 123, 128 w Obrębie 2 CZYŻEMIN Gm. DŁUTÓW, pow. pabianicki Branża: Inwestor: Drogowa Gmina Dłutów ul. Pabianicka Dłutów Umowa nr 6/2009 Data: sierpień 2009r Stanowisko Imię i nazwisko Nr uprawnień Podpis Projektant Jacek Frydrysiak 617/94/WŁ

pabianicki Branża: Inwestor: Drogowa Gmina Dłutów ul.

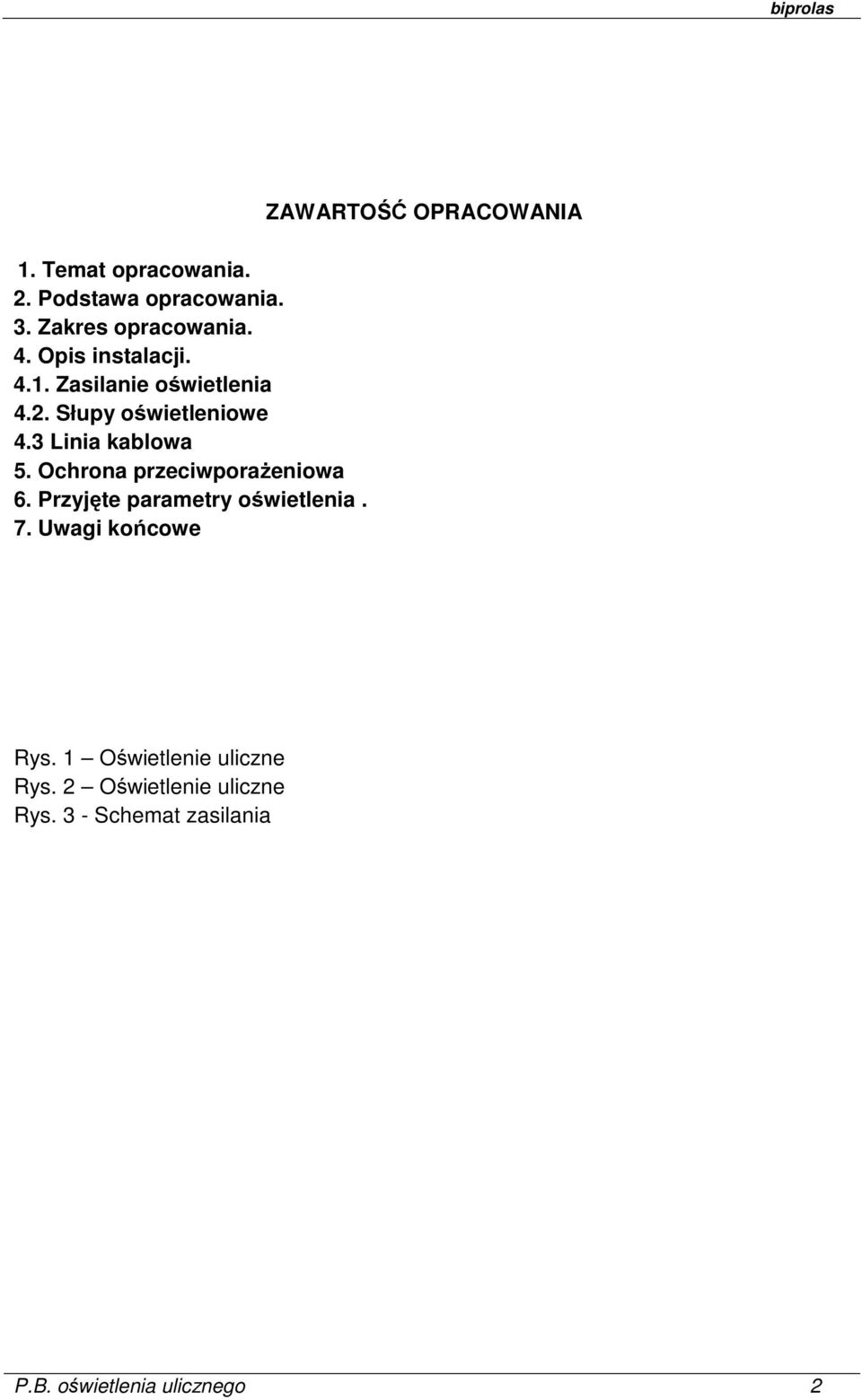

2 1. Temat opracowania. 2. Podstawa opracowania. 3. Zakres opracowania. 4. Opis instalacji Zasilanie oświetlenia 4.2. Słupy oświetleniowe 4.3 Linia kablowa 5. Ochrona przeciwporażeniowa 6. Przyjęte parametry oświetlenia. 7. Uwagi końcowe ZAWARTOŚĆ OPRACOWANIA Rys. 1 Oświetlenie uliczne Rys. 2 Oświetlenie uliczne Rys. 3 - Schemat zasilania P.B. oświetlenia ulicznego 2

Przyjęte parametry oświetlenia. 7. Uwagi końcowe ZAWARTOŚĆ OPRACOWANIA Rys.

3 1. Temat opracowania. Tematem niniejszego opracowania jest projekt oświetlenia ulicznego na drodze gminnej w miejscowości Czyżemin. 2. Podstawa opracowania. - zlecenie Zamawiającego, - warunków przyłączenia nr 10362/RE01/2009 wydanych przez PGE Dystrybucja Łódź-Teren SA Rejon Energetyczny Piotrków Trybunalski - inwentaryzacja w terenie - mapa sytuacyjno-wysokościowa w skali 1:500 - obowiązujące przepisy i normy 3. Zakres opracowania. Opracowanie obejmuje: - lokalizację słupów oświetleniowych - linia kablowa 4. Opis instalacji Zasilanie oświetlenia Projektowane oświetlenie uliczne stanowić będzie przedłużenie istniejącego oświetlenia ulicznego zasilanego ze stacji Czyżemin4. Zasilanie projektowanego oświetlenia ulicznego należy wyprowadzić linią kablową ze słupa nr 1/7/02 (wskazany na planie). Zasilanie wykonać linią kablową YAKXS 4*35, którą wprowadzić do projektowanych opraw oświetleniowych. Całość pokazano na planie rys.1 i 2. Pomiar rozliczeniowy energii elektrycznej istniejący w szafce oświetlenia ulicznego przy stacji transformatorowej Czyżemin Słupy oświetleniowe Oświetlenie uliczne wykonać przy pomocy opraw oświetleniowych sodowych typu LUNA OUSh-100 (prod. ELGO Gostynin) z sodowymi żródłami światła SON 100. Lampy instalować na słupach ulicznych wysięgnikowych cylindrycznych 1- ramiennych długość wysięgnika 1,0 m, d=60 typu S-100C H=10m prod. Elektromontaż Rzeszów. P.B. oświetlenia ulicznego 3

sytuacyjno-wysokościowa w skali 1:500 - obowiązujące przepisy i normy 3. Zakres opracowania. Opracowanie obejmuje: - lokalizację słupów oświetleniowych - linia kablowa 4. Opis instalacji. 4.1. Zasilanie oświetlenia Projektowane oświetlenie uliczne stanowić będzie przedłużenie istniejącego oświetlenia ulicznego zasilanego ze stacji 1-0766 Czyżemin4.

4 We wnękach bezpiecznikowych słupów umieścić złącza słupowe prod. Polam Nakło. Oprawy zabezpieczyć wyłącznikami S301C4. Słupy montować na prefabrykowanych fundamentach F150/ Linia kablowa Kable układać w wykopie na głębokości 0,7 m. na 10 cm warstwie piasku z przykryciem o tej samej grubości. Nad kablem w odległości 25 cm ułożyć pas z niebieskiej folii o szerokości 30 cm. Na całej trasie kabli w odstępach, co 10 m stosować oznaczniki, Na słupie kabel chronić w rurze ochronnej stalowej do wysokości 3m nad powierzchnią gruntu. Projektowaną trasę linii kablowych oświetleniowych oświetlenia ulicznego podano na rys. nr 1 i 2 Skrzyżowania i zbliżenia do sieci uzbrojenia terenu wykonać w rurach ochronnych DVK75 AROT.. 5. Ochrona przeciwporażeniowa Jako system dodatkowej ochrony przed porażeniem prądem elektrycznym przyjęto SZYBKIE WYŁĄCZENIE NADPRĄDOWE. Dodatkowo, razem z kablem należy ułożyć w wykopie na całej trasie linii kablowej płaskownik FeZn 30x4, który należy połączyć z zaciskiem ochronno neutralnym PEN każdego słupa oświetleniowego. Ponadto zacisk PEN w każdym słupie połączyć z przewodem neutralnym linii kablowej oraz konstrukcją słupa i wysięgnikami z oprawami. 6. Przyjęte parametry oświetlenia. Na podstawie norm: PKN-CEN/TR :2007 Oświetlenie dróg Część 1: Wybór klas oświetlenia, PN-EN/ :2005 (U) Oświetlenie dróg Część 2: Wymagania oświetleniowe, PN-EN/ :2005 (U) Oświetlenie dróg Część 3: Obliczenia oświetleniowe, PN-EN/ :2005 (U) Oświetlenie dróg Część 4: Metody pomiarów parametrów oświetlenia. -kategoria oświetlenia drogi S6 ; - Oświetlenie jezdni : Eśr = 2 lx ; Emin - 0,6,; klasa oświetleniowa ME6 7. Uwagi końcowe 1. Całość prac wykonać zgodnie z obowiązującymi normami oraz przepisami BHP 2. Po wykonaniu linii kablowej wykonać pomiary elektryczne, a wyniki zaprotokołować i przekazać Inwestorowi. 3.Wytyczenie linii kablowych oraz ich inwentaryzacje powykonawczą, zlecić uprawnionej jednostce geodezyjnej. P.B. oświetlenia ulicznego 4

Nad kablem w odległości 25 cm ułożyć pas z niebieskiej folii o szerokości 30 cm.

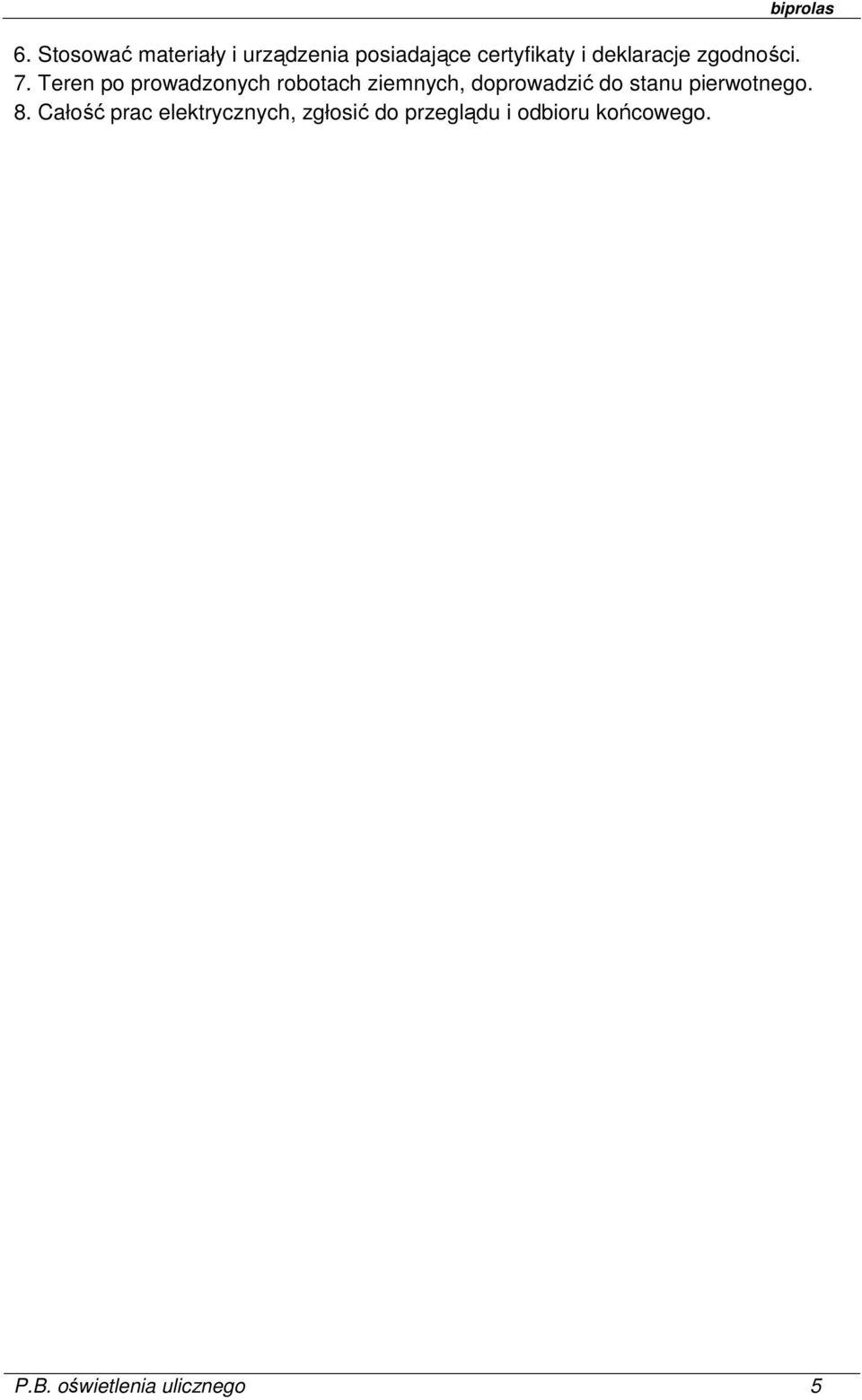

5 6. Stosować materiały i urządzenia posiadające certyfikaty i deklaracje zgodności. 7. Teren po prowadzonych robotach ziemnych, doprowadzić do stanu pierwotnego. 8. Całość prac elektrycznych, zgłosić do przeglądu i odbioru końcowego. P.B. oświetlenia ulicznego 5

Teren po prowadzonych robotach ziemnych, doprowadzić do stanu
