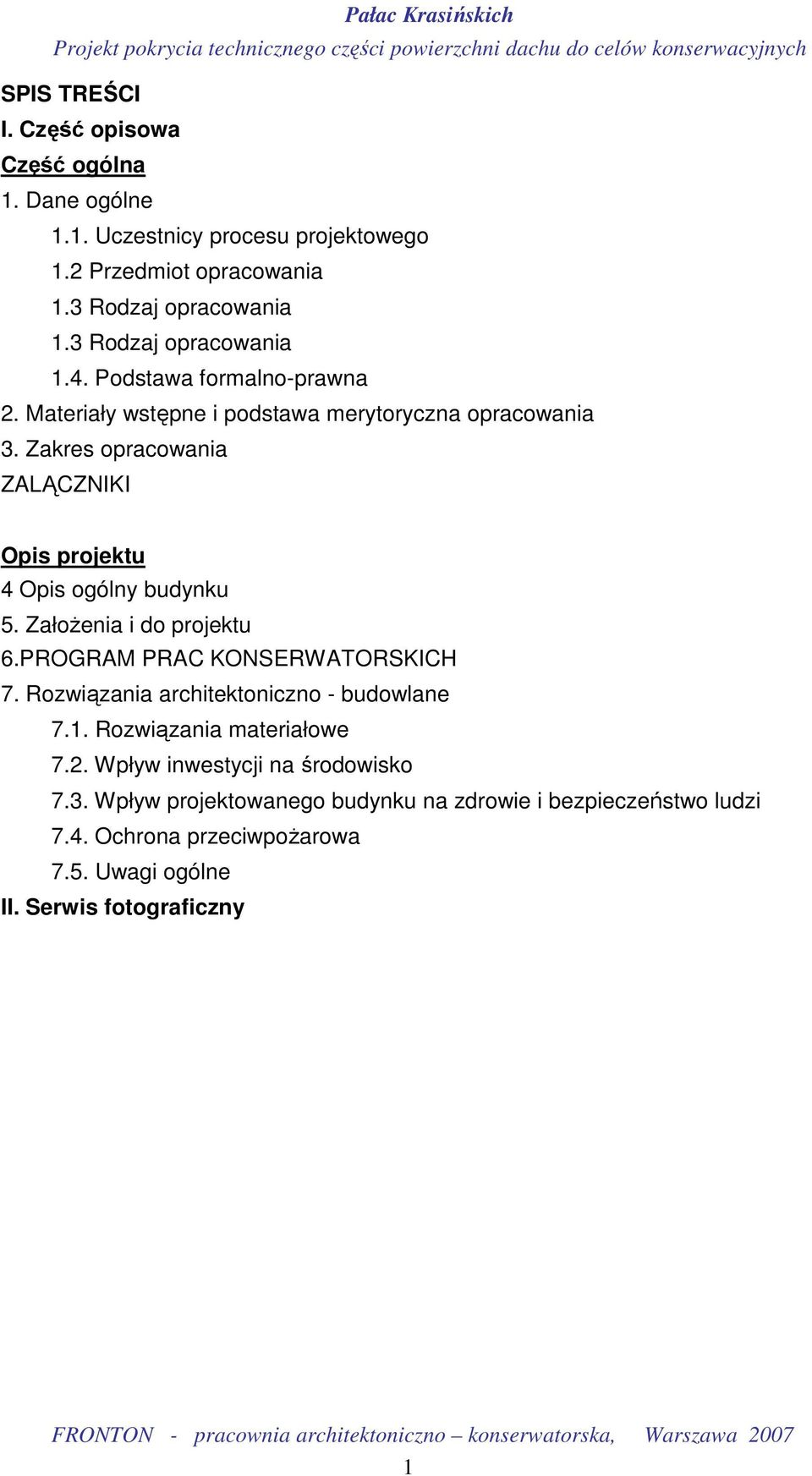

1 SPIS TREŚCI I. Część opisowa Część ogólna 1. Dane ogólne 1.1. Uczestnicy procesu projektowego 1.2 Przedmiot opracowania 1.3 Rodzaj opracowania 1.3 Rodzaj opracowania 1.4. Podstawa formalno-prawna 2. Materiały wstępne i podstawa merytoryczna opracowania 3. Zakres opracowania ZALĄCZNIKI Opis projektu 4 Opis ogólny budynku 5. ZałoŜenia i do projektu 6.PROGRAM PRAC KONSERWATORSKICH 7. Rozwiązania architektoniczno - budowlane 7.1. Rozwiązania materiałowe 7.2. Wpływ inwestycji na środowisko 7.3. Wpływ projektowanego budynku na zdrowie i bezpieczeństwo ludzi 7.4. Ochrona przeciwpoŝarowa 7.5. Uwagi ogólne II. Serwis fotograficzny 1

Zakres opracowania ZALĄCZNIKI Opis projektu 4 Opis ogólny budynku 5. ZałoŜenia i do projektu 6.PROGRAM PRAC KONSERWATORSKICH 7.

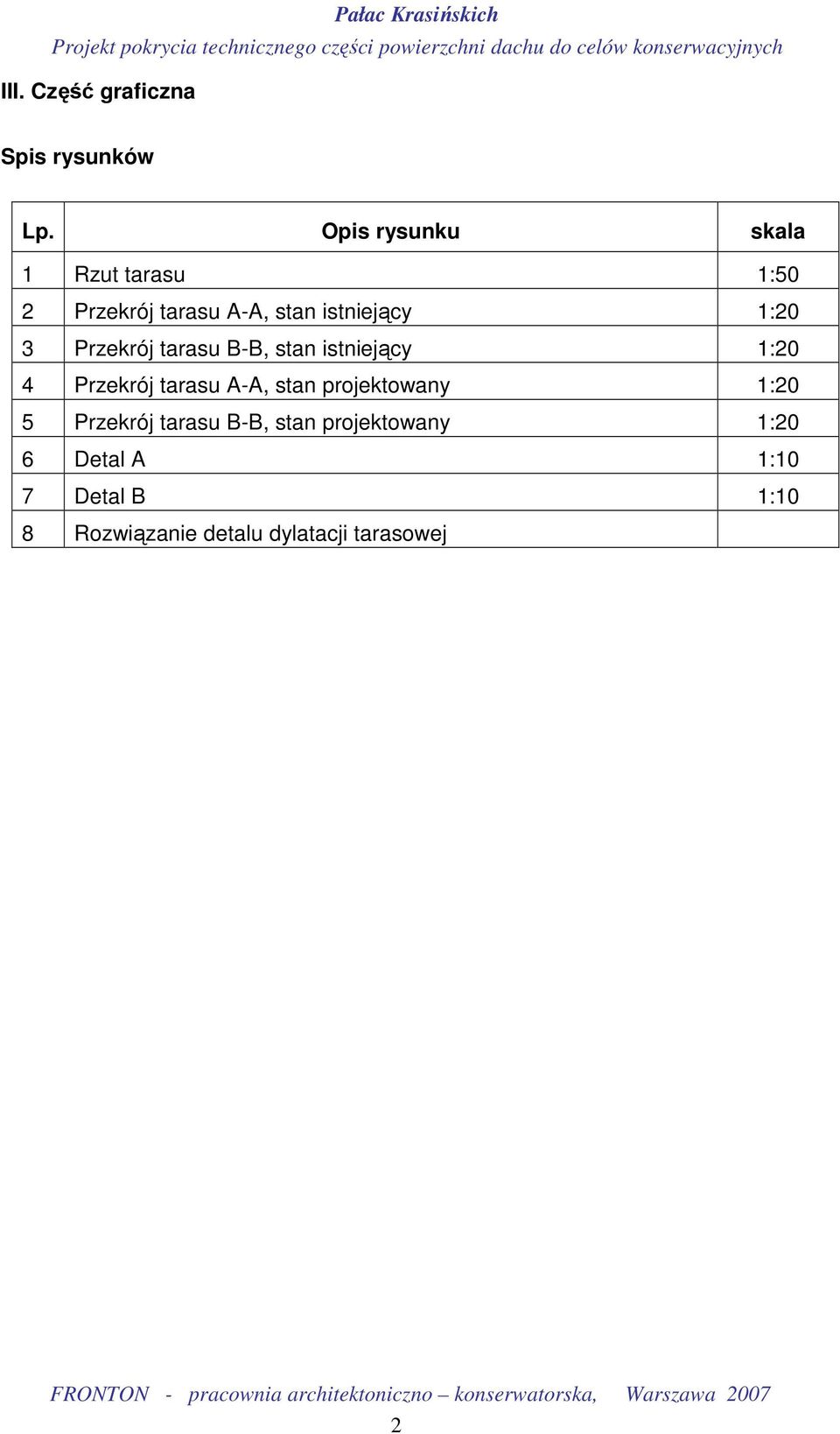

2 III. Część graficzna Spis rysunków Lp. Opis rysunku skala 1 Rzut tarasu 1:50 2 Przekrój tarasu A-A, stan istniejący 1:20 3 Przekrój tarasu B-B, stan istniejący 1:20 4 Przekrój tarasu A-A, stan projektowany 1:20 5 Przekrój tarasu B-B, stan projektowany 1:20 6 Detal A 1:10 7 Detal B 1:10 8 Rozwiązanie detalu dylatacji tarasowej 2

3 Przekrój tarasu B-B, stan istniejący 1:20 4 Przekrój tarasu A-A, stan

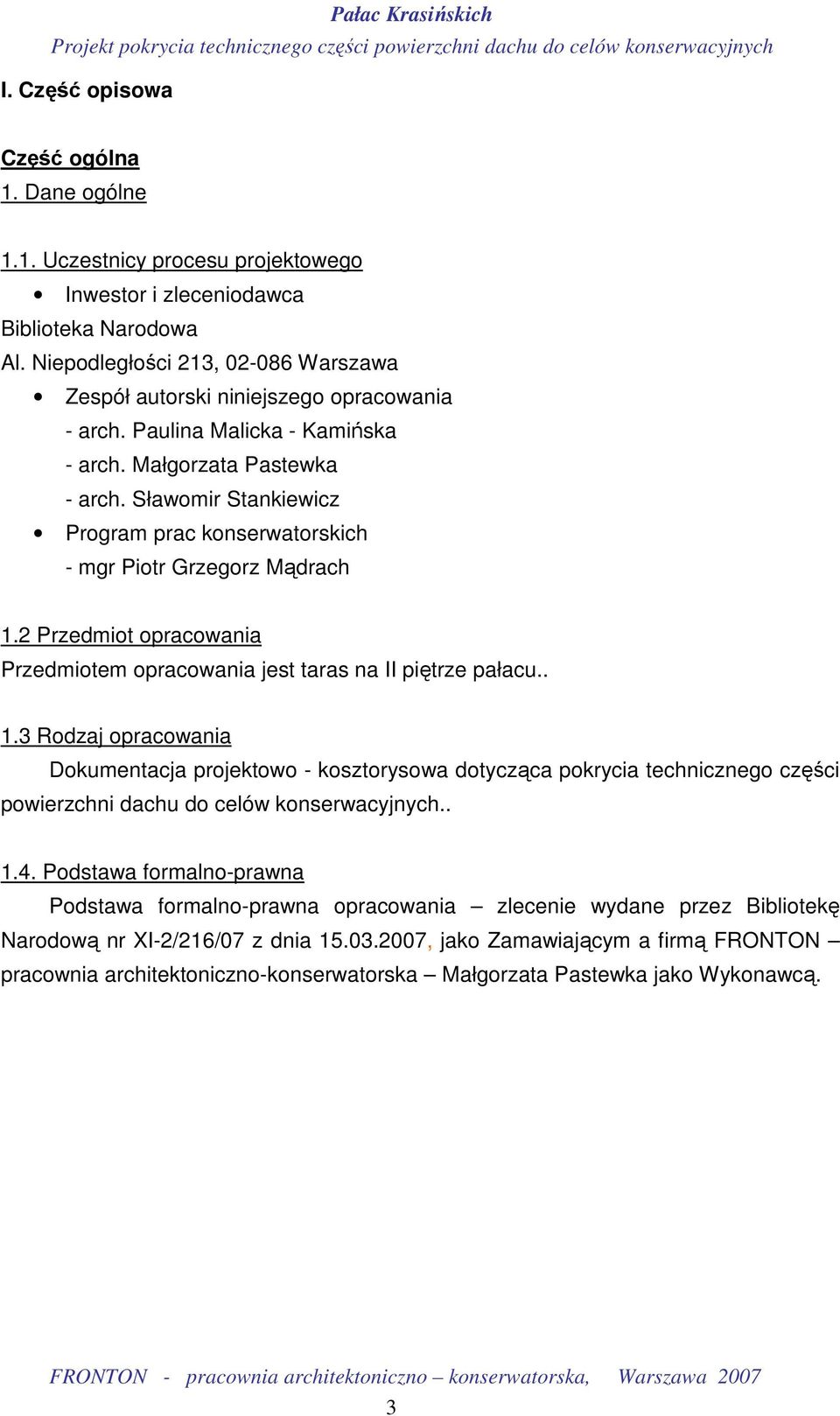

3 I. Część opisowa Część ogólna 1. Dane ogólne 1.1. Uczestnicy procesu projektowego Inwestor i zleceniodawca Biblioteka Narodowa Al. Niepodległości 213, Warszawa Zespół autorski niniejszego opracowania - arch. Paulina Malicka - Kamińska - arch. Małgorzata Pastewka - arch. Sławomir Stankiewicz Program prac konserwatorskich - mgr Piotr Grzegorz Mądrach 1.2 Przedmiot opracowania Przedmiotem opracowania jest taras na II piętrze pałacu Rodzaj opracowania Dokumentacja projektowo - kosztorysowa dotycząca pokrycia technicznego części powierzchni dachu do celów konserwacyjnych Podstawa formalno-prawna Podstawa formalno-prawna opracowania zlecenie wydane przez Bibliotekę Narodową nr XI-2/216/07 z dnia , jako Zamawiającym a firmą FRONTON pracownia architektoniczno-konserwatorska Małgorzata Pastewka jako Wykonawcą. 3

Sławomir Stankiewicz Program prac konserwatorskich - mgr Piotr Grzegorz Mądrach 1.

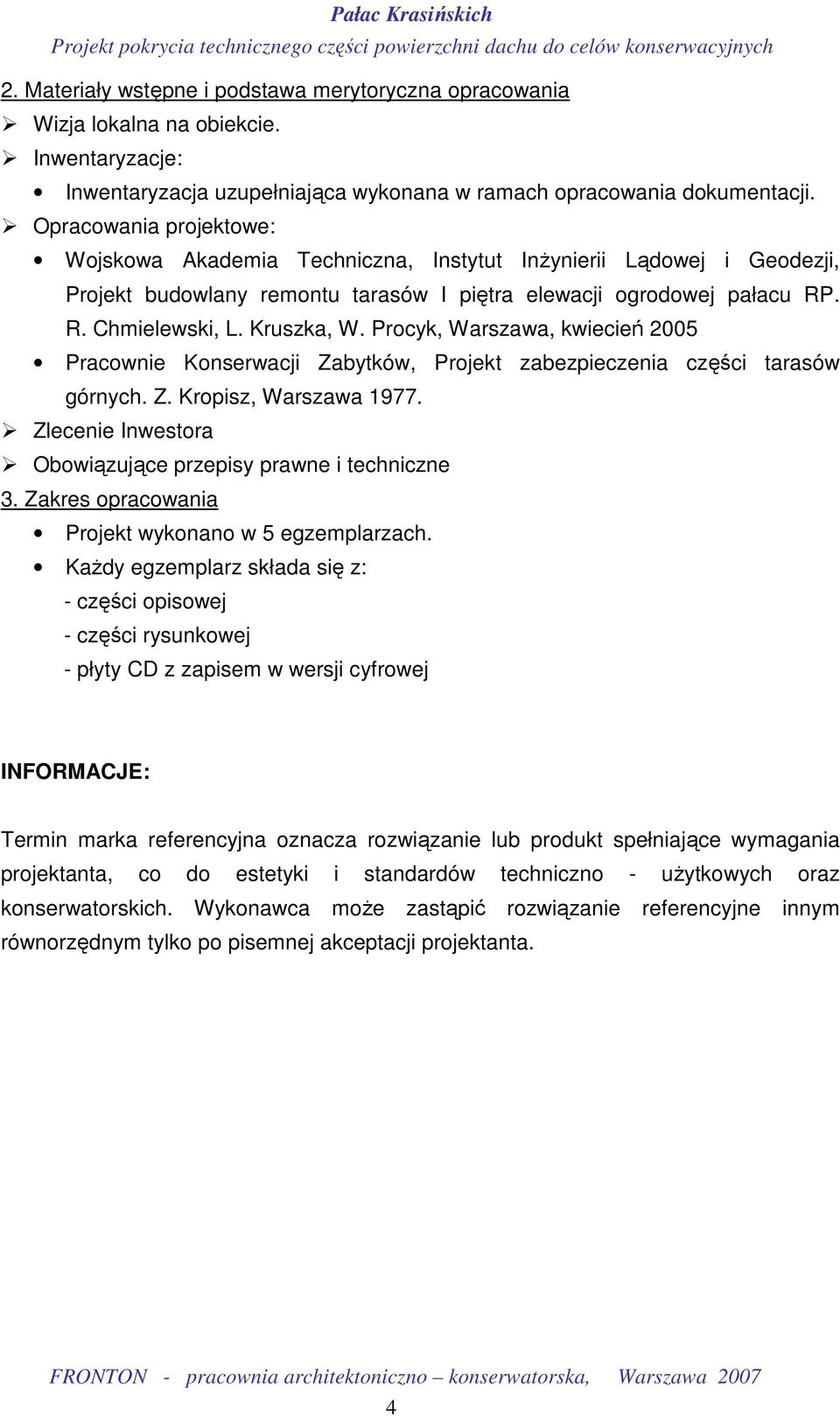

4 2. Materiały wstępne i podstawa merytoryczna opracowania Wizja lokalna na obiekcie. Inwentaryzacje: Inwentaryzacja uzupełniająca wykonana w ramach opracowania dokumentacji. Opracowania projektowe: Wojskowa Akademia Techniczna, Instytut InŜynierii Lądowej i Geodezji, Projekt budowlany remontu tarasów I piętra elewacji ogrodowej pałacu RP. R. Chmielewski, L. Kruszka, W. Procyk, Warszawa, kwiecień 2005 Pracownie Konserwacji Zabytków, Projekt zabezpieczenia części tarasów górnych. Z. Kropisz, Warszawa Zlecenie Inwestora Obowiązujące przepisy prawne i techniczne 3. Zakres opracowania Projekt wykonano w 5 egzemplarzach. KaŜdy egzemplarz składa się z: - części opisowej - części rysunkowej - płyty CD z zapisem w wersji cyfrowej INFORMACJE: Termin marka referencyjna oznacza rozwiązanie lub produkt spełniające wymagania projektanta, co do estetyki i standardów techniczno - uŝytkowych oraz konserwatorskich. Wykonawca moŝe zastąpić rozwiązanie referencyjne innym równorzędnym tylko po pisemnej akceptacji projektanta. 4

Procyk, Warszawa, kwiecień 2005 Pracownie Konserwacji Zabytków, Projekt zabezpieczenia części tarasów górnych. Z. Kropisz, Warszawa 1977.

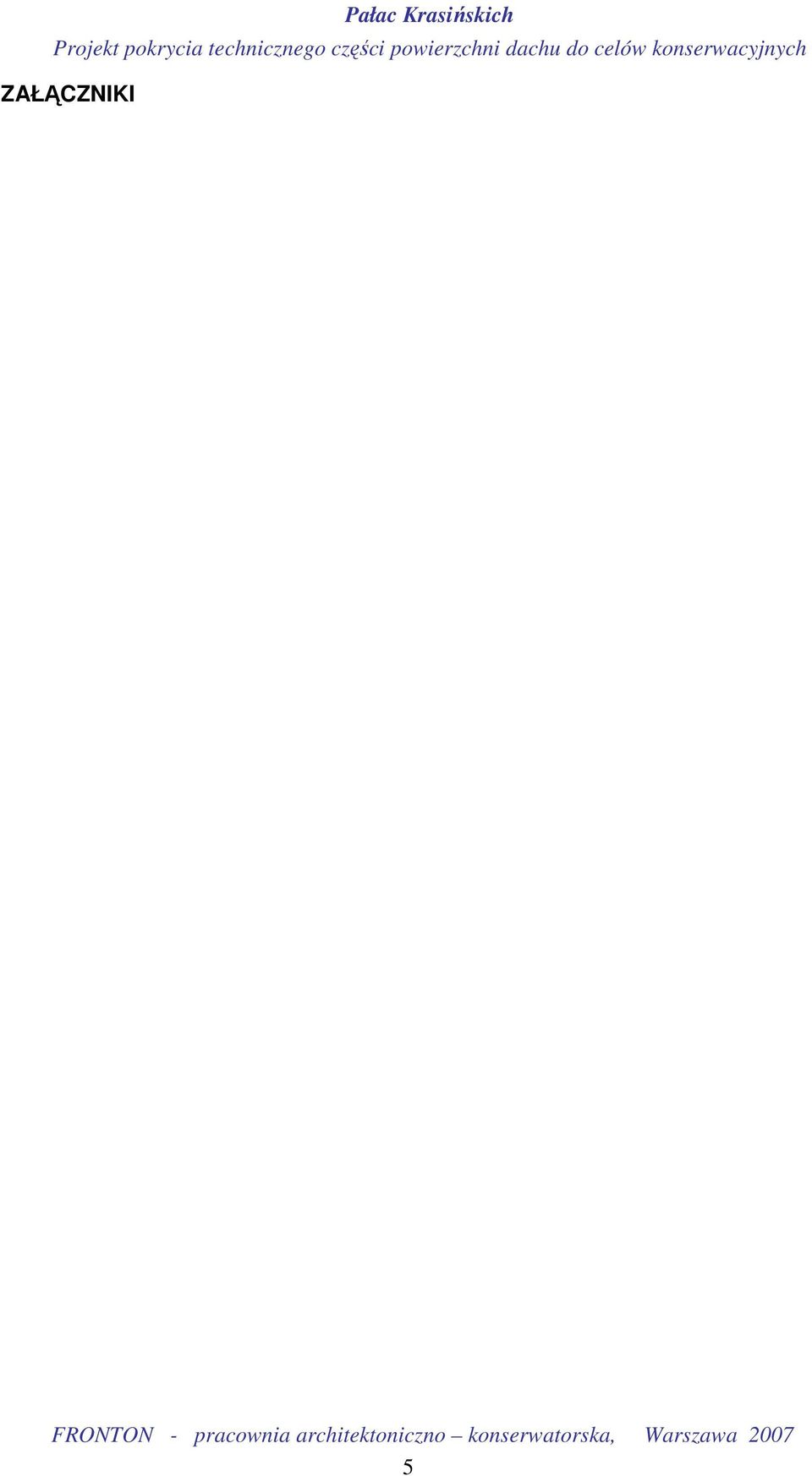

5 ZAŁĄCZNIKI 5

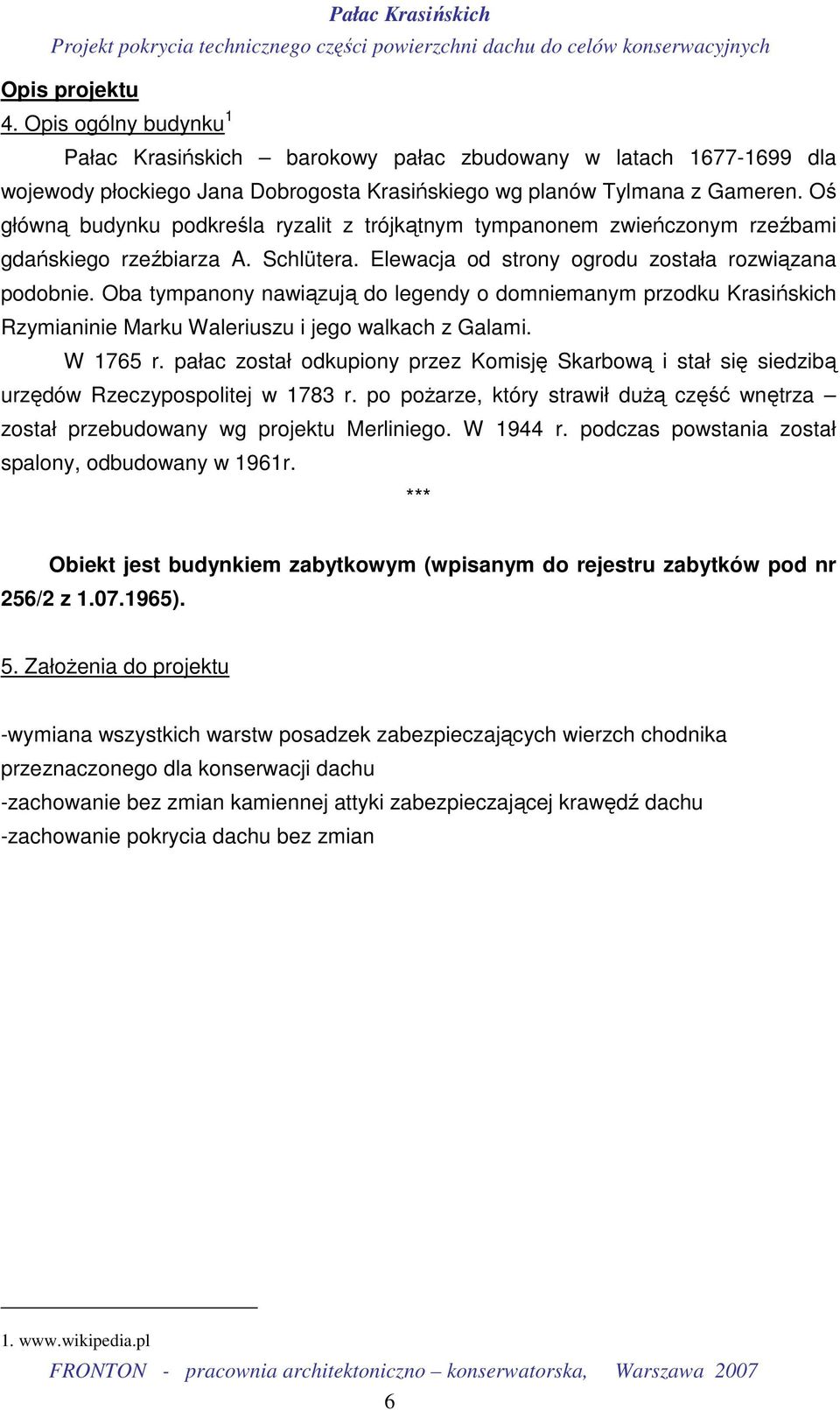

6 Opis projektu 4. Opis ogólny budynku 1 Pałac Krasińskich barokowy pałac zbudowany w latach dla wojewody płockiego Jana Dobrogosta Krasińskiego wg planów Tylmana z Gameren. Oś główną budynku podkreśla ryzalit z trójkątnym tympanonem zwieńczonym rzeźbami gdańskiego rzeźbiarza A. Schlütera. Elewacja od strony ogrodu została rozwiązana podobnie. Oba tympanony nawiązują do legendy o domniemanym przodku Krasińskich Rzymianinie Marku Waleriuszu i jego walkach z Galami. W 1765 r. pałac został odkupiony przez Komisję Skarbową i stał się siedzibą urzędów Rzeczypospolitej w 1783 r. po poŝarze, który strawił duŝą część wnętrza został przebudowany wg projektu Merliniego. W 1944 r. podczas powstania został spalony, odbudowany w 1961r. *** Obiekt jest budynkiem zabytkowym (wpisanym do rejestru zabytków pod nr 256/2 z ). 5. ZałoŜenia do projektu -wymiana wszystkich warstw posadzek zabezpieczających wierzch chodnika przeznaczonego dla konserwacji dachu -zachowanie bez zmian kamiennej attyki zabezpieczającej krawędź dachu -zachowanie pokrycia dachu bez zmian

Oba tympanony nawiązują do legendy o domniemanym przodku Krasińskich Rzymianinie Marku Waleriuszu i jego walkach z Galami. W 1765 r.

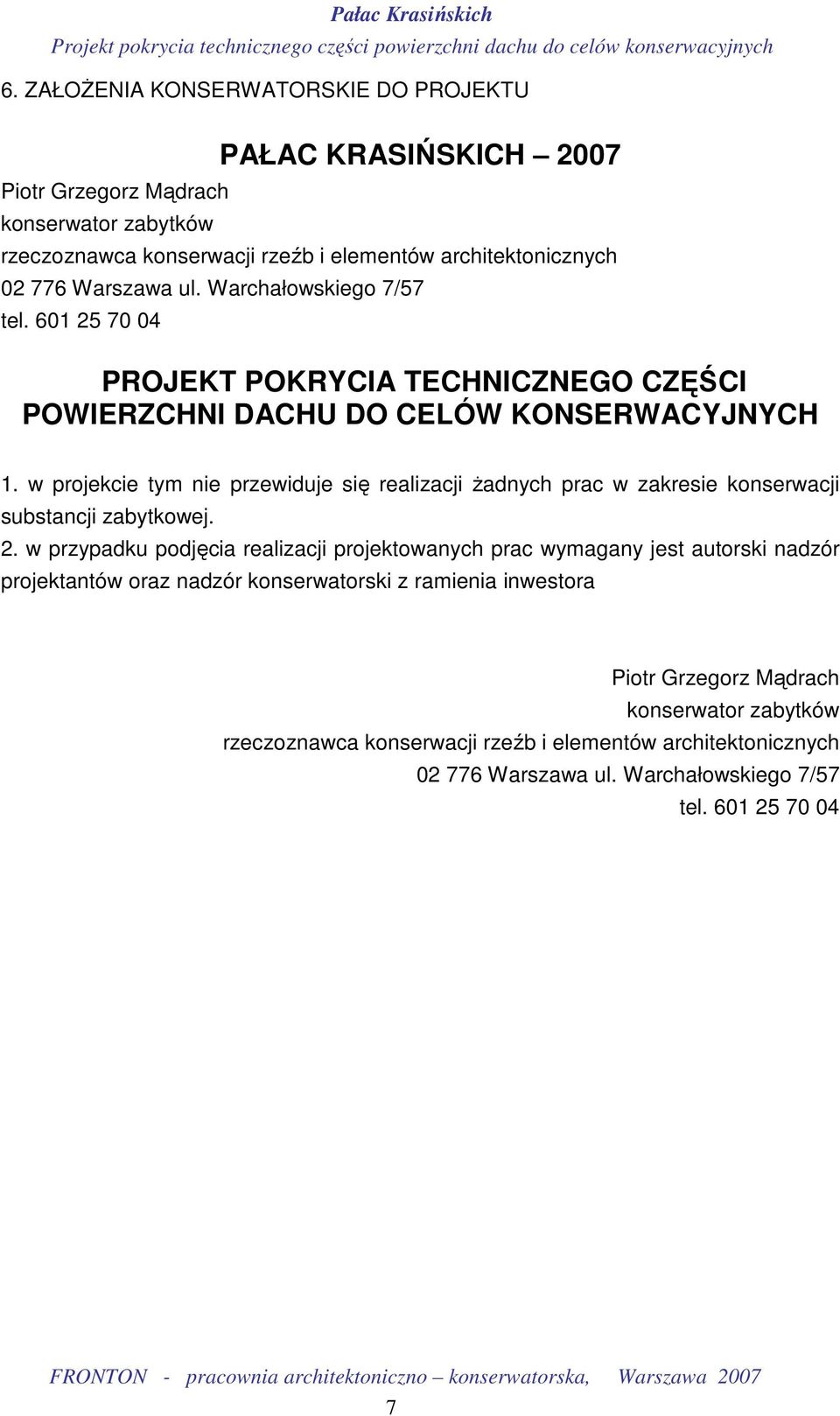

7 6. ZAŁOśENIA KONSERWATORSKIE DO PROJEKTU Piotr Grzegorz Mądrach konserwator zabytków PAŁAC KRASIŃSKICH 2007 rzeczoznawca konserwacji rzeźb i elementów architektonicznych Warszawa ul. Warchałowskiego 7/57 tel PROJEKT POKRYCIA TECHNICZNEGO CZĘŚCI POWIERZCHNI DACHU DO CELÓW KONSERWACYJNYCH 1. w projekcie tym nie przewiduje się realizacji Ŝadnych prac w zakresie konserwacji substancji zabytkowej. 2. w przypadku podjęcia realizacji projektowanych prac wymagany jest autorski nadzór projektantów oraz nadzór konserwatorski z ramienia inwestora Piotr Grzegorz Mądrach konserwator zabytków rzeczoznawca konserwacji rzeźb i elementów architektonicznych Warszawa ul. Warchałowskiego 7/57 tel

w projekcie tym nie przewiduje się realizacji Ŝadnych prac w zakresie konserwacji substancji zabytkowej. 2.

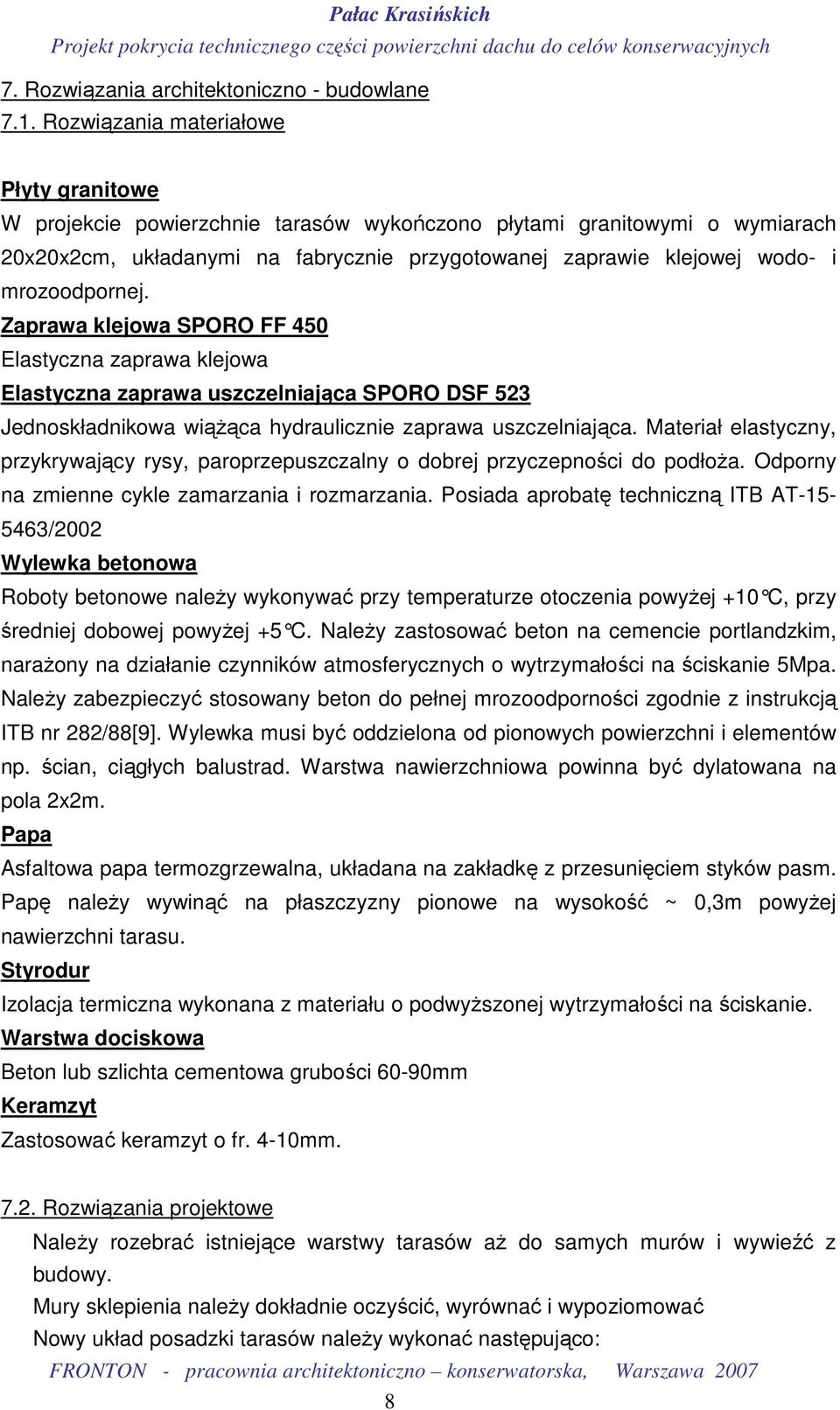

8 7. Rozwiązania architektoniczno - budowlane 7.1. Rozwiązania materiałowe Płyty granitowe W projekcie powierzchnie tarasów wykończono płytami granitowymi o wymiarach 20x20x2cm, układanymi na fabrycznie przygotowanej zaprawie klejowej wodo- i mrozoodpornej. Zaprawa klejowa SPORO FF 450 Elastyczna zaprawa klejowa Elastyczna zaprawa uszczelniająca SPORO DSF 523 Jednoskładnikowa wiąŝąca hydraulicznie zaprawa uszczelniająca. Materiał elastyczny, przykrywający rysy, paroprzepuszczalny o dobrej przyczepności do podłoŝa. Odporny na zmienne cykle zamarzania i rozmarzania. Posiada aprobatę techniczną ITB AT /2002 Wylewka betonowa Roboty betonowe naleŝy wykonywać przy temperaturze otoczenia powyŝej +10 C, przy średniej dobowej powyŝej +5 C. NaleŜy zastosować beton na cemencie portlandzkim, naraŝony na działanie czynników atmosferycznych o wytrzymałości na ściskanie 5Mpa. NaleŜy zabezpieczyć stosowany beton do pełnej mrozoodporności zgodnie z instrukcją ITB nr 282/88[9]. Wylewka musi być oddzielona od pionowych powierzchni i elementów np. ścian, ciągłych balustrad. Warstwa nawierzchniowa powinna być dylatowana na pola 2x2m. Papa Asfaltowa papa termozgrzewalna, układana na zakładkę z przesunięciem styków pasm. Papę naleŝy wywinąć na płaszczyzny pionowe na wysokość ~ 0,3m powyŝej nawierzchni tarasu. Styrodur Izolacja termiczna wykonana z materiału o podwyŝszonej wytrzymałości na ściskanie. Warstwa dociskowa Beton lub szlichta cementowa grubości 60-90mm Keramzyt Zastosować keramzyt o fr. 4-10mm Rozwiązania projektowe NaleŜy rozebrać istniejące warstwy tarasów aŝ do samych murów i wywieźć z budowy. Mury sklepienia naleŝy dokładnie oczyścić, wyrównać i wypoziomować Nowy układ posadzki tarasów naleŝy wykonać następująco: 8

mrozoodpornej. Zaprawa klejowa SPORO FF 450 Elastyczna zaprawa klejowa Elastyczna zaprawa uszczelniająca SPORO DSF 523 Jednoskładnikowa wiąŝąca hydraulicznie zaprawa uszczelniająca.

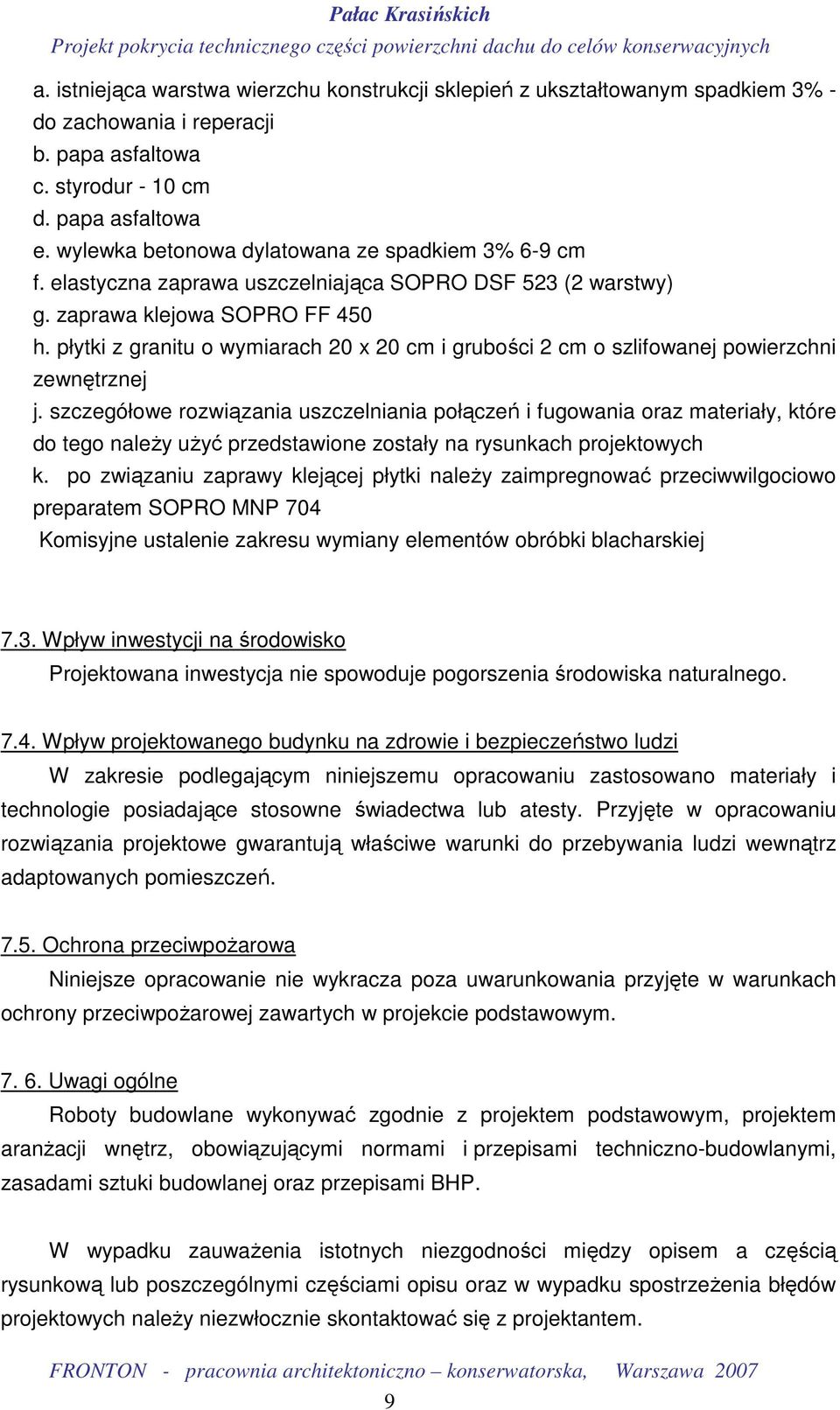

9 a. istniejąca warstwa wierzchu konstrukcji sklepień z ukształtowanym spadkiem 3% - do zachowania i reperacji b. papa asfaltowa c. styrodur - 10 cm d. papa asfaltowa e. wylewka betonowa dylatowana ze spadkiem 3% 6-9 cm f. elastyczna zaprawa uszczelniająca SOPRO DSF 523 (2 warstwy) g. zaprawa klejowa SOPRO FF 450 h. płytki z granitu o wymiarach 20 x 20 cm i grubości 2 cm o szlifowanej powierzchni zewnętrznej j. szczegółowe rozwiązania uszczelniania połączeń i fugowania oraz materiały, które do tego naleŝy uŝyć przedstawione zostały na rysunkach projektowych k. po związaniu zaprawy klejącej płytki naleŝy zaimpregnować przeciwwilgociowo preparatem SOPRO MNP 704 Komisyjne ustalenie zakresu wymiany elementów obróbki blacharskiej 7.3. Wpływ inwestycji na środowisko Projektowana inwestycja nie spowoduje pogorszenia środowiska naturalnego Wpływ projektowanego budynku na zdrowie i bezpieczeństwo ludzi W zakresie podlegającym niniejszemu opracowaniu zastosowano materiały i technologie posiadające stosowne świadectwa lub atesty. Przyjęte w opracowaniu rozwiązania projektowe gwarantują właściwe warunki do przebywania ludzi wewnątrz adaptowanych pomieszczeń Ochrona przeciwpoŝarowa Niniejsze opracowanie nie wykracza poza uwarunkowania przyjęte w warunkach ochrony przeciwpoŝarowej zawartych w projekcie podstawowym Uwagi ogólne Roboty budowlane wykonywać zgodnie z projektem podstawowym, projektem aranŝacji wnętrz, obowiązującymi normami i przepisami techniczno-budowlanymi, zasadami sztuki budowlanej oraz przepisami BHP. W wypadku zauwaŝenia istotnych niezgodności między opisem a częścią rysunkową lub poszczególnymi częściami opisu oraz w wypadku spostrzeŝenia błędów projektowych naleŝy niezwłocznie skontaktować się z projektantem. 9

płytki z granitu o wymiarach 20 x 20 cm i grubości 2 cm o szlifowanej powierzchni zewnętrznej j.

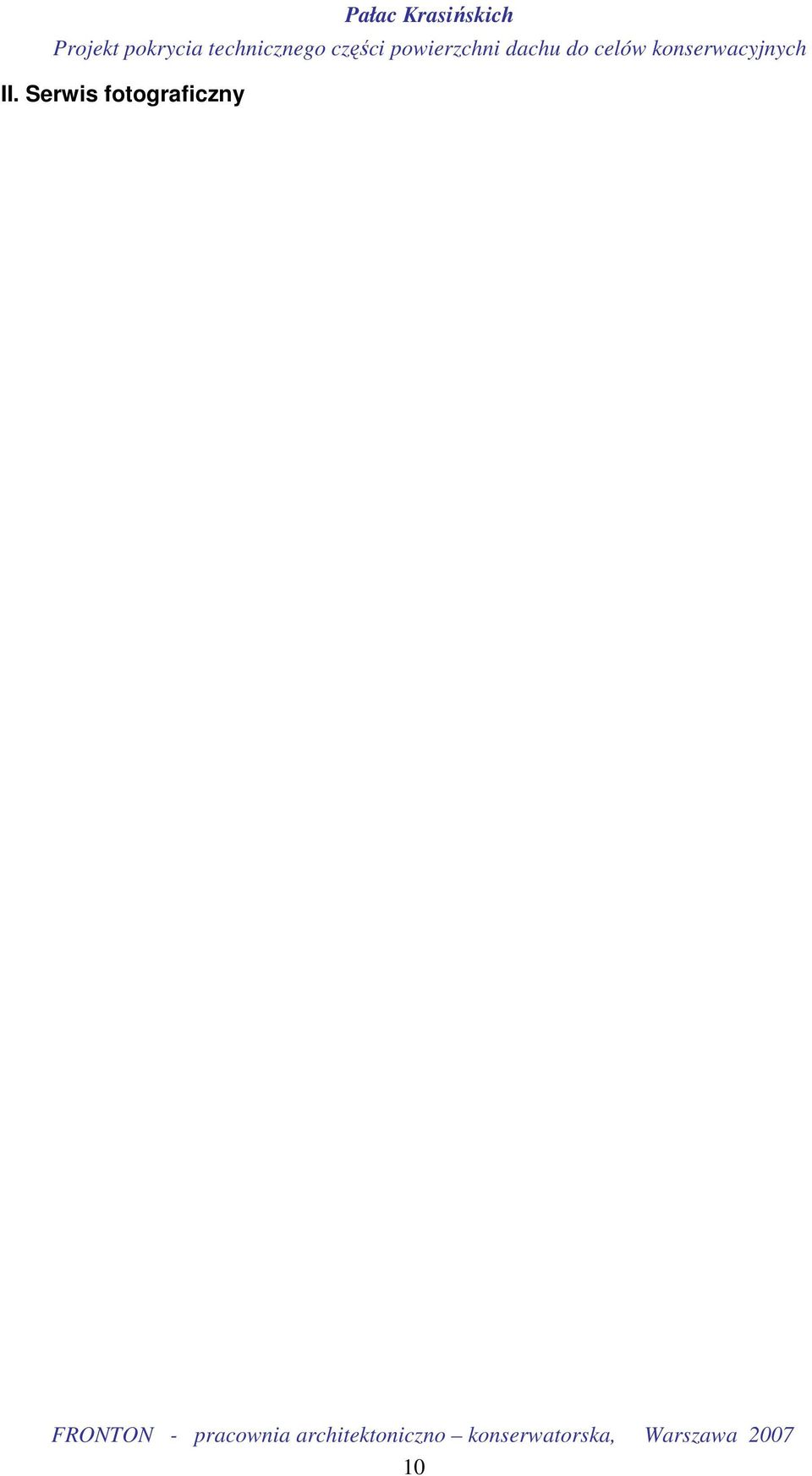

10 II. Serwis fotograficzny 10

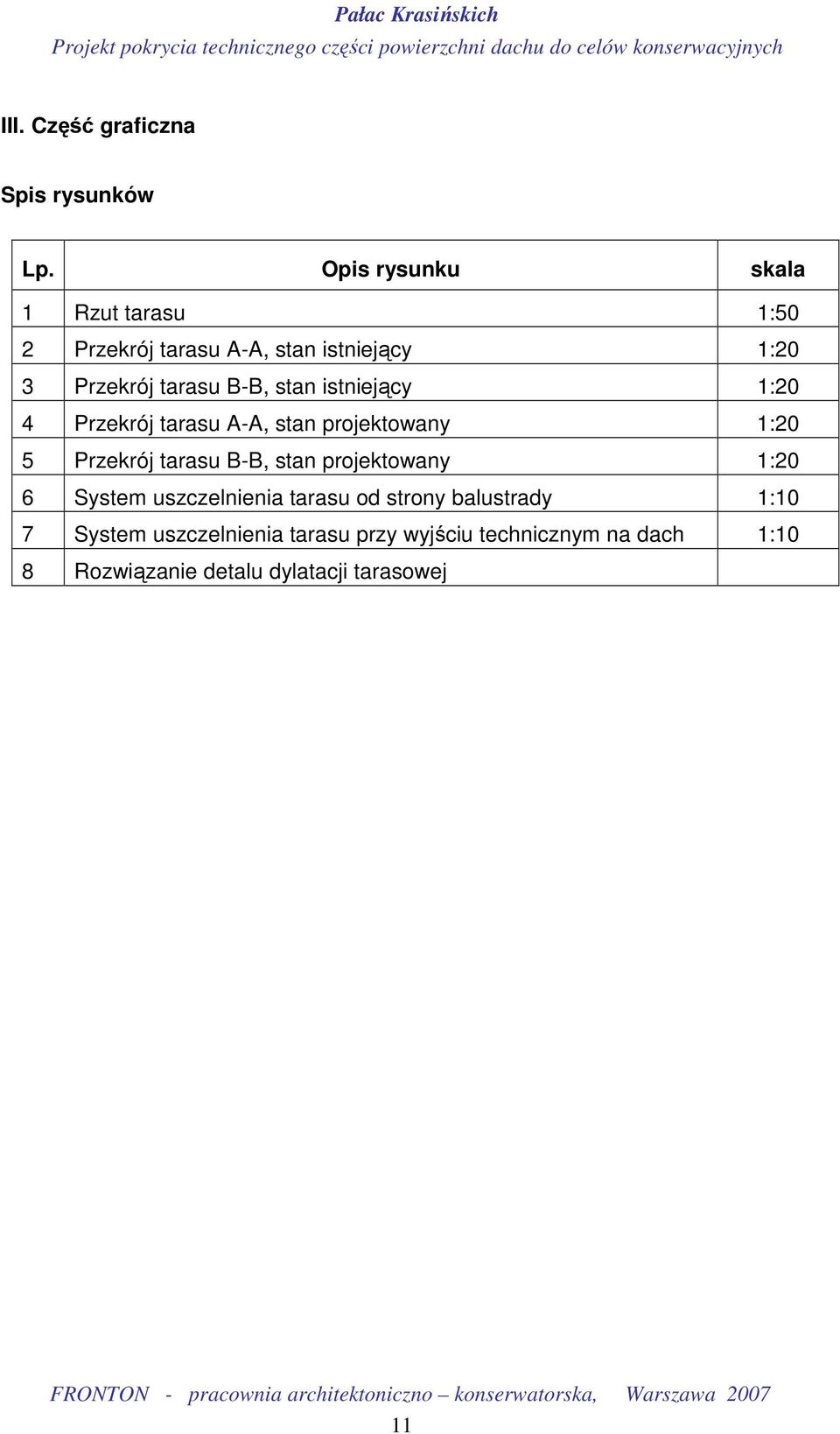

11 III. Część graficzna Spis rysunków Lp. Opis rysunku skala 1 Rzut tarasu 1:50 2 Przekrój tarasu A-A, stan istniejący 1:20 3 Przekrój tarasu B-B, stan istniejący 1:20 4 Przekrój tarasu A-A, stan projektowany 1:20 5 Przekrój tarasu B-B, stan projektowany 1:20 6 System uszczelnienia tarasu od strony balustrady 1:10 7 System uszczelnienia tarasu przy wyjściu technicznym na dach 1:10 8 Rozwiązanie detalu dylatacji tarasowej 11

stan istniejący 1:20 4 Przekrój tarasu A-A, stan projektowany 1:20 5 Przekrój tarasu B-B, stan
