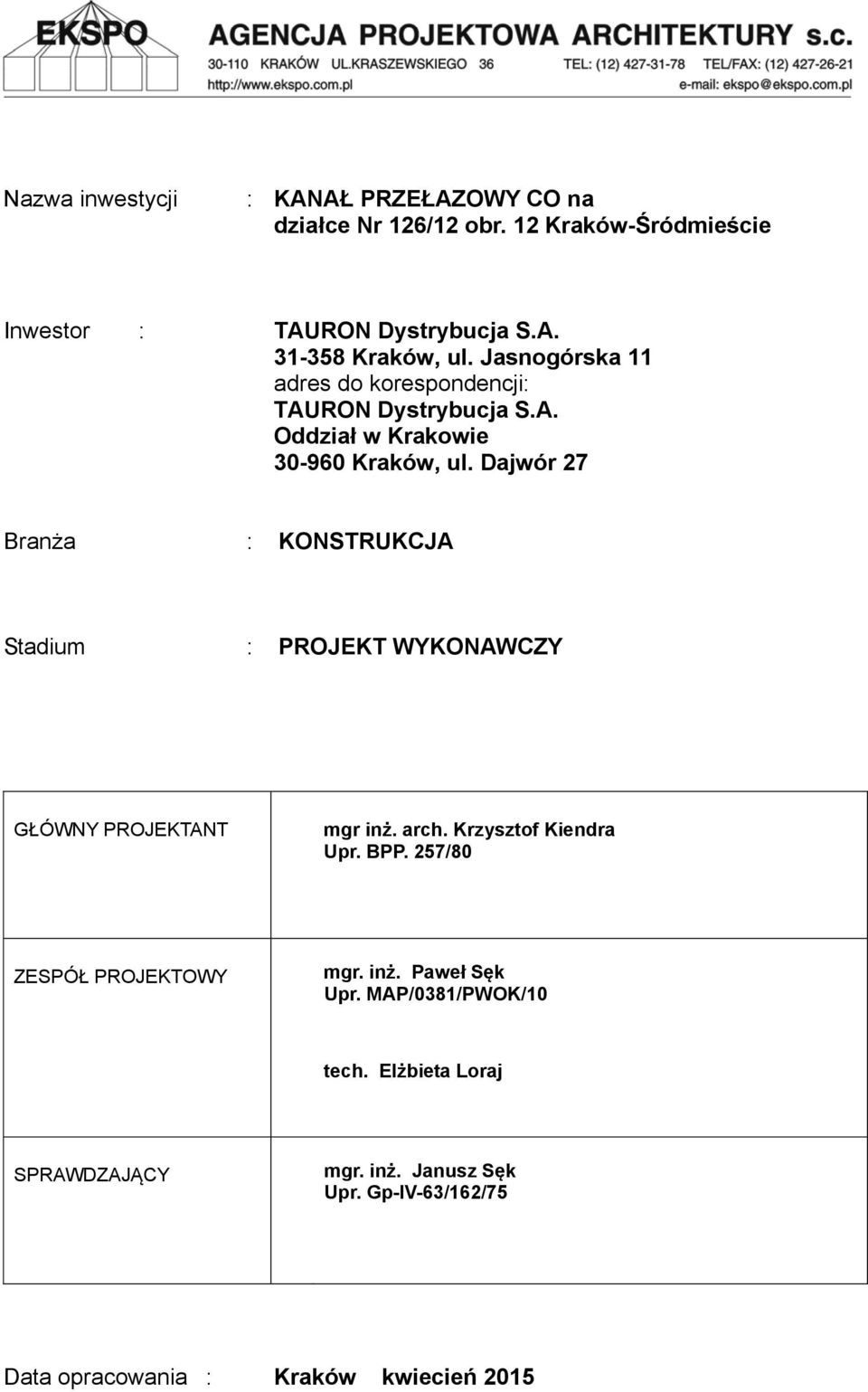

1 Nazwa inwestycji : KANAŁ PRZEŁAZOWY CO na działce Nr 126/12 obr. 12 Kraków-Śródmieście Inwestor : TAURON Dystrybucja S.A Kraków, ul. Jasnogórska 11 adres do korespondencji: TAURON Dystrybucja S.A. Oddział w Krakowie Kraków, ul. Dajwór 27 Branża : KONSTRUKCJA Stadium : PROJEKT WYKONAWCZY GŁÓWNY PROJEKTANT mgr inż. arch. Krzysztof Kiendra Upr. BPP. 257/80 ZESPÓŁ PROJEKTOWY mgr. inż. Paweł Sęk Upr. MAP/0381/PWOK/10 tech. Elżbieta Loraj SPRAWDZAJĄCY mgr. inż. Janusz Sęk Upr. Gp-IV-63/162/75 Data opracowania : Kraków kwiecień 2015

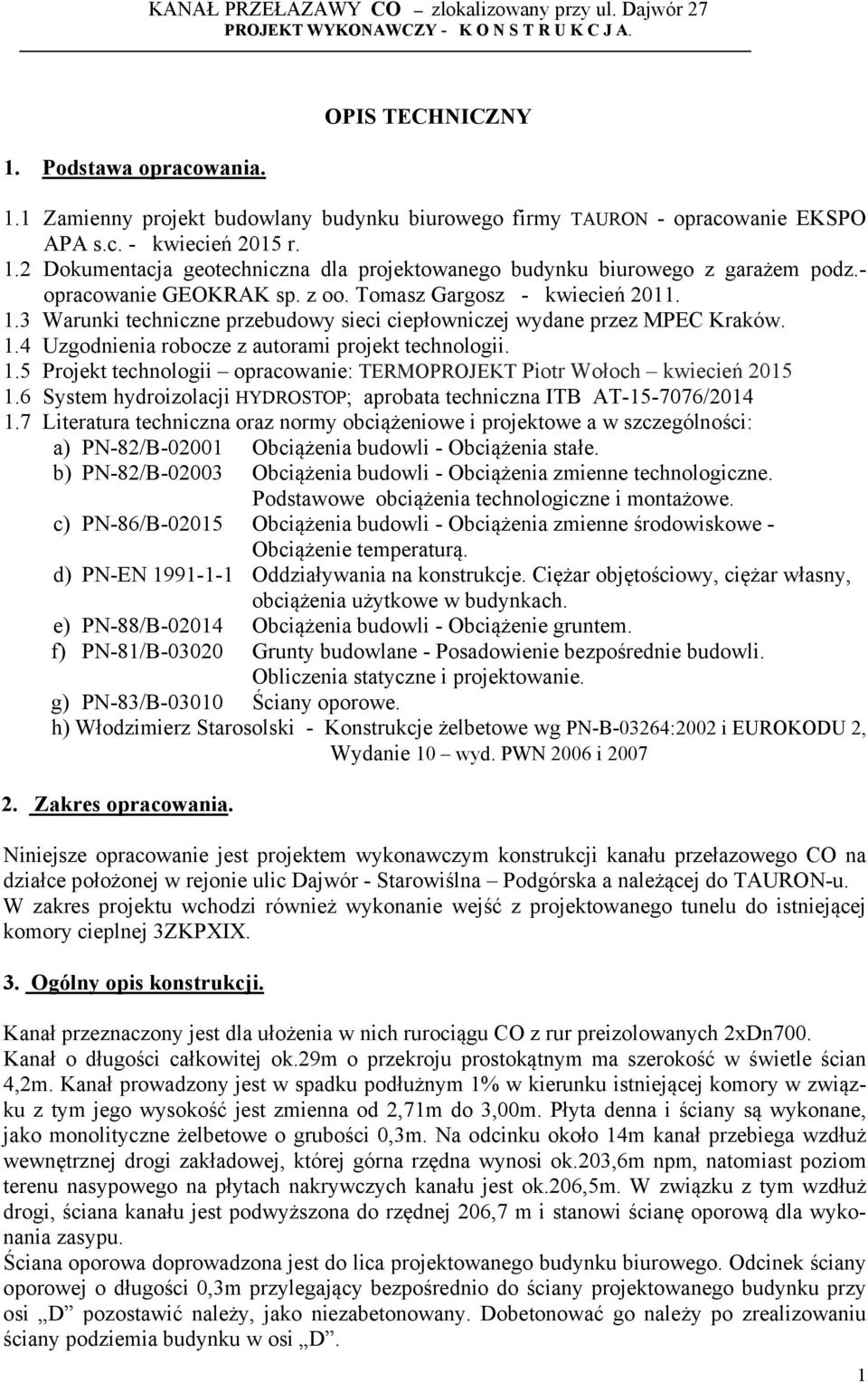

2 KANAŁ PRZEŁAZAWY CO zlokalizowany przy ul. Dajwór 27 PROJEKT WYKONAWCZY - K O N S T R U K C J A. 1. Podstawa opracowania. OPIS TECHNICZNY 1.1 Zamienny projekt budowlany budynku biurowego firmy TAURON - opracowanie EKSPO APA s.c. - kwiecień 2015 r. 1.2 Dokumentacja geotechniczna dla projektowanego budynku biurowego z garażem podz.- opracowanie GEOKRAK sp. z oo. Tomasz Gargosz - kwiecień Warunki techniczne przebudowy sieci ciepłowniczej wydane przez MPEC Kraków. 1.4 Uzgodnienia robocze z autorami projekt technologii. 1.5 Projekt technologii opracowanie: TERMOPROJEKT Piotr Wołoch kwiecień System hydroizolacji HYDROSTOP; aprobata techniczna ITB AT / Literatura techniczna oraz normy obciążeniowe i projektowe a w szczególności: a) PN-82/B Obciążenia budowli - Obciążenia stałe. b) PN-82/B Obciążenia budowli - Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe. c) PN-86/B Obciążenia budowli - Obciążenia zmienne środowiskowe - Obciążenie temperaturą. d) PN-EN Oddziaływania na konstrukcje. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. e) PN-88/B Obciążenia budowli - Obciążenie gruntem. f) PN-81/B Grunty budowlane - Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. g) PN-83/B Ściany oporowe. h) Włodzimierz Starosolski - Konstrukcje żelbetowe wg PN-B-03264:2002 i EUROKODU 2, Wydanie 10 wyd. PWN 2006 i Zakres opracowania. Niniejsze opracowanie jest projektem wykonawczym konstrukcji kanału przełazowego CO na działce położonej w rejonie ulic Dajwór - Starowiślna Podgórska a należącej do TAURON-u. W zakres projektu wchodzi również wykonanie wejść z projektowanego tunelu do istniejącej komory cieplnej 3ZKPXIX. 3. Ogólny opis konstrukcji. Kanał przeznaczony jest dla ułożenia w nich rurociągu CO z rur preizolowanych 2xDn700. Kanał o długości całkowitej ok.29m o przekroju prostokątnym ma szerokość w świetle ścian 4,2m. Kanał prowadzony jest w spadku podłużnym 1% w kierunku istniejącej komory w związku z tym jego wysokość jest zmienna od 2,71m do 3,00m. Płyta denna i ściany są wykonane, jako monolityczne żelbetowe o grubości 0,3m. Na odcinku około 14m kanał przebiega wzdłuż wewnętrznej drogi zakładowej, której górna rzędna wynosi ok.203,6m npm, natomiast poziom terenu nasypowego na płytach nakrywczych kanału jest ok.206,5m. W związku z tym wzdłuż drogi, ściana kanału jest podwyższona do rzędnej 206,7 m i stanowi ścianę oporową dla wykonania zasypu. Ściana oporowa doprowadzona jest do lica projektowanego budynku biurowego. Odcinek ściany oporowej o długości 0,3m przylegający bezpośrednio do ściany projektowanego budynku przy osi D pozostawić należy, jako niezabetonowany. Dobetonować go należy po zrealizowaniu ściany podziemia budynku w osi D. 1

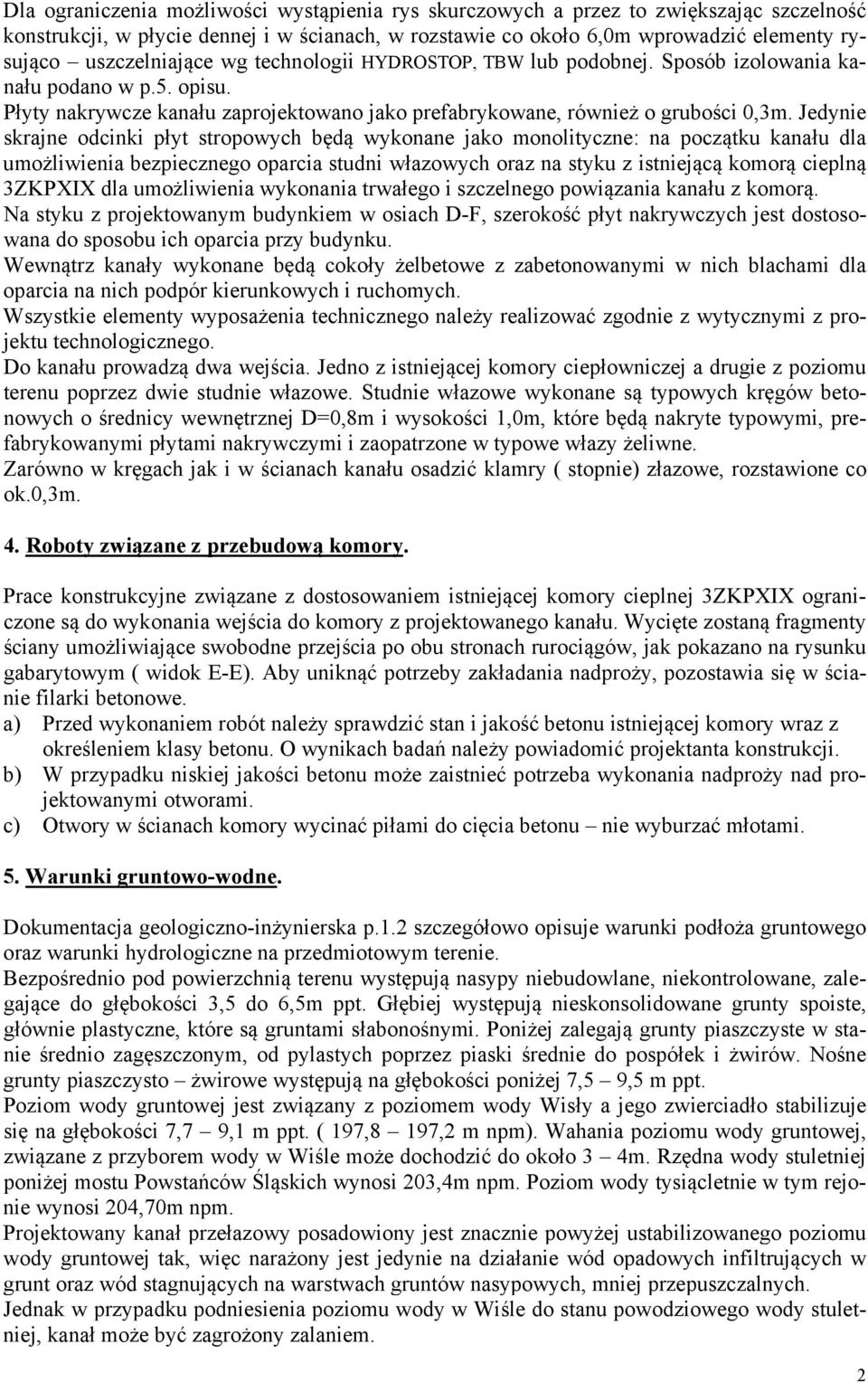

3 Dla ograniczenia możliwości wystąpienia rys skurczowych a przez to zwiększając szczelność konstrukcji, w płycie dennej i w ścianach, w rozstawie co około 6,0m wprowadzić elementy rysująco uszczelniające wg technologii HYDROSTOP, TBW lub podobnej. Sposób izolowania kanału podano w p.5. opisu. Płyty nakrywcze kanału zaprojektowano jako prefabrykowane, również o grubości 0,3m. Jedynie skrajne odcinki płyt stropowych będą wykonane jako monolityczne: na początku kanału dla umożliwienia bezpiecznego oparcia studni włazowych oraz na styku z istniejącą komorą cieplną 3ZKPXIX dla umożliwienia wykonania trwałego i szczelnego powiązania kanału z komorą. Na styku z projektowanym budynkiem w osiach D-F, szerokość płyt nakrywczych jest dostosowana do sposobu ich oparcia przy budynku. Wewnątrz kanały wykonane będą cokoły żelbetowe z zabetonowanymi w nich blachami dla oparcia na nich podpór kierunkowych i ruchomych. Wszystkie elementy wyposażenia technicznego należy realizować zgodnie z wytycznymi z projektu technologicznego. Do kanału prowadzą dwa wejścia. Jedno z istniejącej komory ciepłowniczej a drugie z poziomu terenu poprzez dwie studnie włazowe. Studnie włazowe wykonane są typowych kręgów betonowych o średnicy wewnętrznej D=0,8m i wysokości 1,0m, które będą nakryte typowymi, prefabrykowanymi płytami nakrywczymi i zaopatrzone w typowe włazy żeliwne. Zarówno w kręgach jak i w ścianach kanału osadzić klamry ( stopnie) złazowe, rozstawione co ok.0,3m. 4. Roboty związane z przebudową komory. Prace konstrukcyjne związane z dostosowaniem istniejącej komory cieplnej 3ZKPXIX ograniczone są do wykonania wejścia do komory z projektowanego kanału. Wycięte zostaną fragmenty ściany umożliwiające swobodne przejścia po obu stronach rurociągów, jak pokazano na rysunku gabarytowym ( widok E-E). Aby uniknąć potrzeby zakładania nadproży, pozostawia się w ścianie filarki betonowe. a) Przed wykonaniem robót należy sprawdzić stan i jakość betonu istniejącej komory wraz z określeniem klasy betonu. O wynikach badań należy powiadomić projektanta konstrukcji. b) W przypadku niskiej jakości betonu może zaistnieć potrzeba wykonania nadproży nad projektowanymi otworami. c) Otwory w ścianach komory wycinać piłami do cięcia betonu nie wyburzać młotami. 5. Warunki gruntowo-wodne. Dokumentacja geologiczno-inżynierska p.1.2 szczegółowo opisuje warunki podłoża gruntowego oraz warunki hydrologiczne na przedmiotowym terenie. Bezpośrednio pod powierzchnią terenu występują nasypy niebudowlane, niekontrolowane, zalegające do głębokości 3,5 do 6,5m ppt. Głębiej występują nieskonsolidowane grunty spoiste, głównie plastyczne, które są gruntami słabonośnymi. Poniżej zalegają grunty piaszczyste w stanie średnio zagęszczonym, od pylastych poprzez piaski średnie do pospółek i żwirów. Nośne grunty piaszczysto żwirowe występują na głębokości poniżej 7,5 9,5 m ppt. Poziom wody gruntowej jest związany z poziomem wody Wisły a jego zwierciadło stabilizuje się na głębokości 7,7 9,1 m ppt. ( 197,8 197,2 m npm). Wahania poziomu wody gruntowej, związane z przyborem wody w Wiśle może dochodzić do około 3 4m. Rzędna wody stuletniej poniżej mostu Powstańców Śląskich wynosi 203,4m npm. Poziom wody tysiącletnie w tym rejonie wynosi 204,70m npm. Projektowany kanał przełazowy posadowiony jest znacznie powyżej ustabilizowanego poziomu wody gruntowej tak, więc narażony jest jedynie na działanie wód opadowych infiltrujących w grunt oraz wód stagnujących na warstwach gruntów nasypowych, mniej przepuszczalnych. Jednak w przypadku podniesienia poziomu wody w Wiśle do stanu powodziowego wody stuletniej, kanał może być zagrożony zalaniem. 2

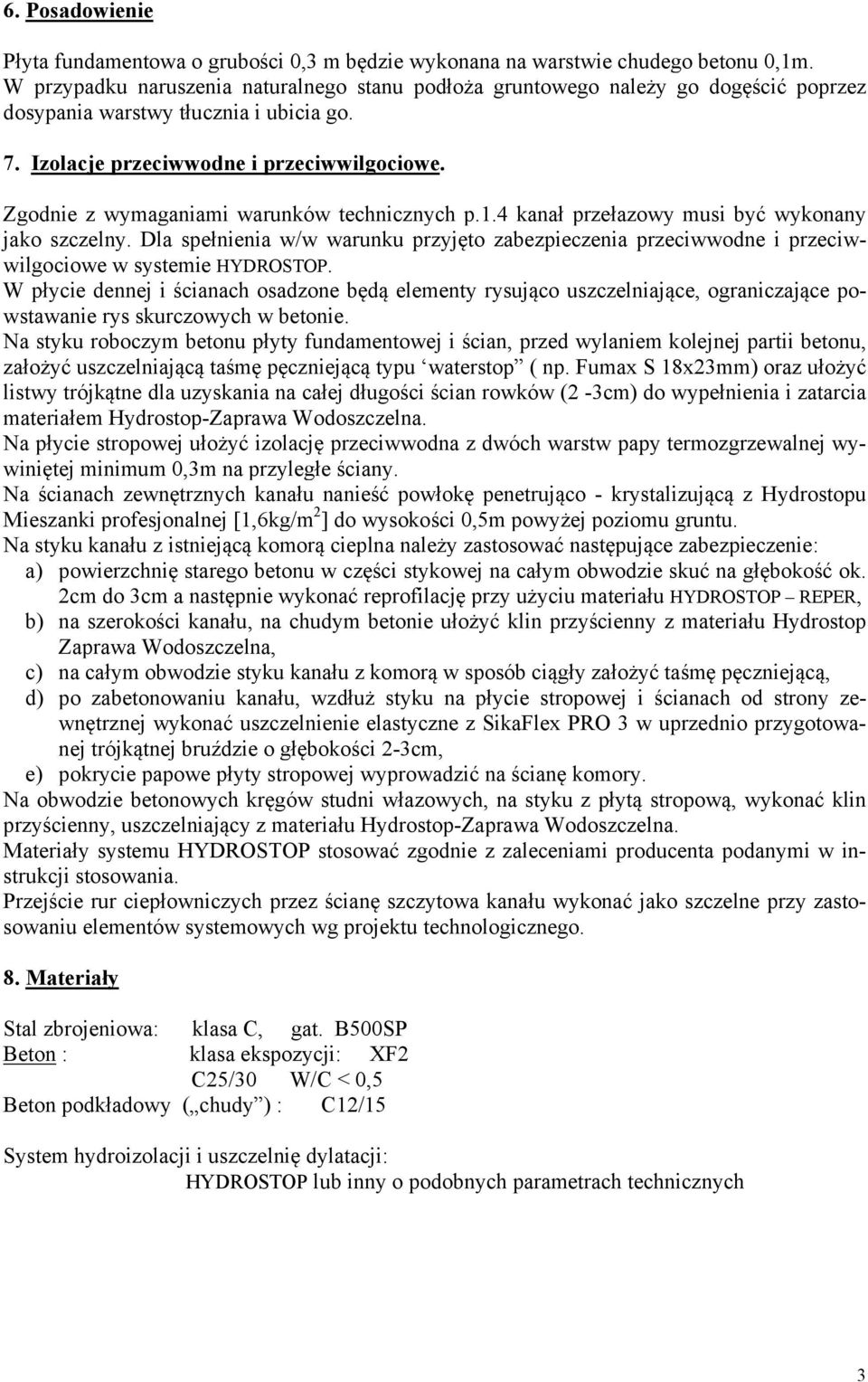

4 6. Posadowienie Płyta fundamentowa o grubości 0,3 m będzie wykonana na warstwie chudego betonu 0,1m. W przypadku naruszenia naturalnego stanu podłoża gruntowego należy go dogęścić poprzez dosypania warstwy tłucznia i ubicia go. 7. Izolacje przeciwwodne i przeciwwilgociowe. Zgodnie z wymaganiami warunków technicznych p.1.4 kanał przełazowy musi być wykonany jako szczelny. Dla spełnienia w/w warunku przyjęto zabezpieczenia przeciwwodne i przeciwwilgociowe w systemie HYDROSTOP. W płycie dennej i ścianach osadzone będą elementy rysująco uszczelniające, ograniczające powstawanie rys skurczowych w betonie. Na styku roboczym betonu płyty fundamentowej i ścian, przed wylaniem kolejnej partii betonu, założyć uszczelniającą taśmę pęczniejącą typu waterstop ( np. Fumax S 18x23mm) oraz ułożyć listwy trójkątne dla uzyskania na całej długości ścian rowków (2-3cm) do wypełnienia i zatarcia materiałem Hydrostop-Zaprawa Wodoszczelna. Na płycie stropowej ułożyć izolację przeciwwodna z dwóch warstw papy termozgrzewalnej wywiniętej minimum 0,3m na przyległe ściany. Na ścianach zewnętrznych kanału nanieść powłokę penetrująco - krystalizującą z Hydrostopu Mieszanki profesjonalnej [1,6kg/m 2 ] do wysokości 0,5m powyżej poziomu gruntu. Na styku kanału z istniejącą komorą cieplna należy zastosować następujące zabezpieczenie: a) powierzchnię starego betonu w części stykowej na całym obwodzie skuć na głębokość ok. 2cm do 3cm a następnie wykonać reprofilację przy użyciu materiału HYDROSTOP REPER, b) na szerokości kanału, na chudym betonie ułożyć klin przyścienny z materiału Hydrostop Zaprawa Wodoszczelna, c) na całym obwodzie styku kanału z komorą w sposób ciągły założyć taśmę pęczniejącą, d) po zabetonowaniu kanału, wzdłuż styku na płycie stropowej i ścianach od strony zewnętrznej wykonać uszczelnienie elastyczne z SikaFlex PRO 3 w uprzednio przygotowanej trójkątnej bruździe o głębokości 2-3cm, e) pokrycie papowe płyty stropowej wyprowadzić na ścianę komory. Na obwodzie betonowych kręgów studni włazowych, na styku z płytą stropową, wykonać klin przyścienny, uszczelniający z materiału Hydrostop-Zaprawa Wodoszczelna. Materiały systemu HYDROSTOP stosować zgodnie z zaleceniami producenta podanymi w instrukcji stosowania. Przejście rur ciepłowniczych przez ścianę szczytowa kanału wykonać jako szczelne przy zastosowaniu elementów systemowych wg projektu technologicznego. 8. Materiały Stal zbrojeniowa: klasa C, gat. B500SP Beton : klasa ekspozycji: XF2 C25/30 W/C < 0,5 Beton podkładowy ( chudy ) : C12/15 System hydroizolacji i uszczelnię dylatacji: HYDROSTOP lub inny o podobnych parametrach technicznych 3

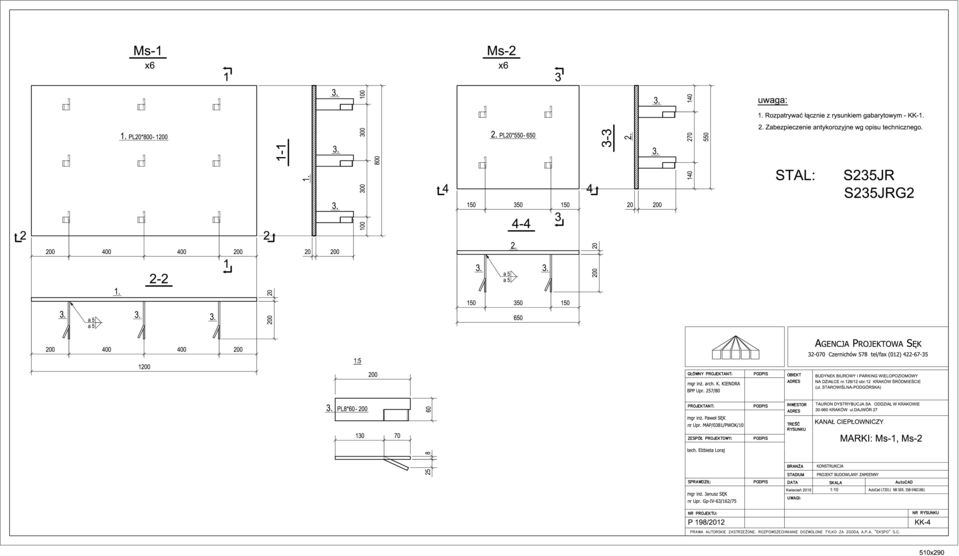

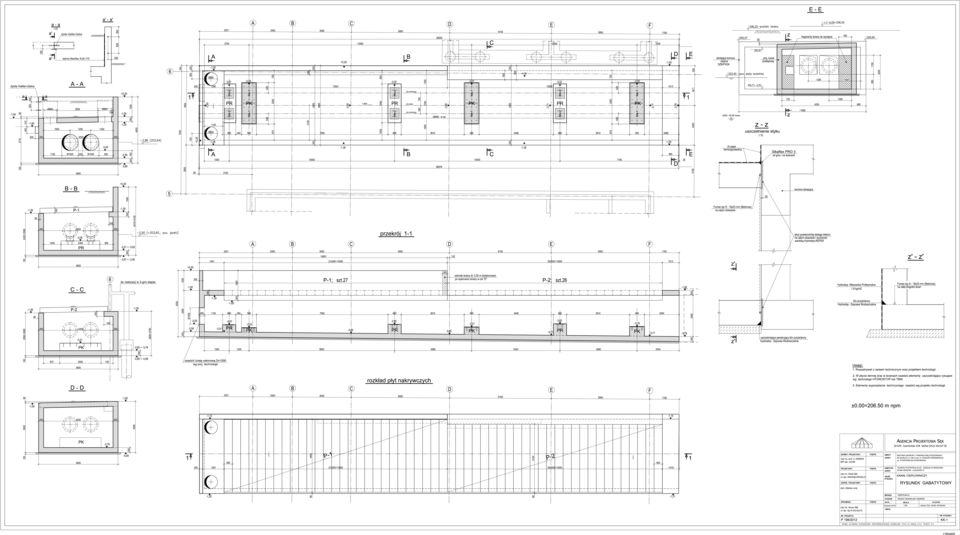

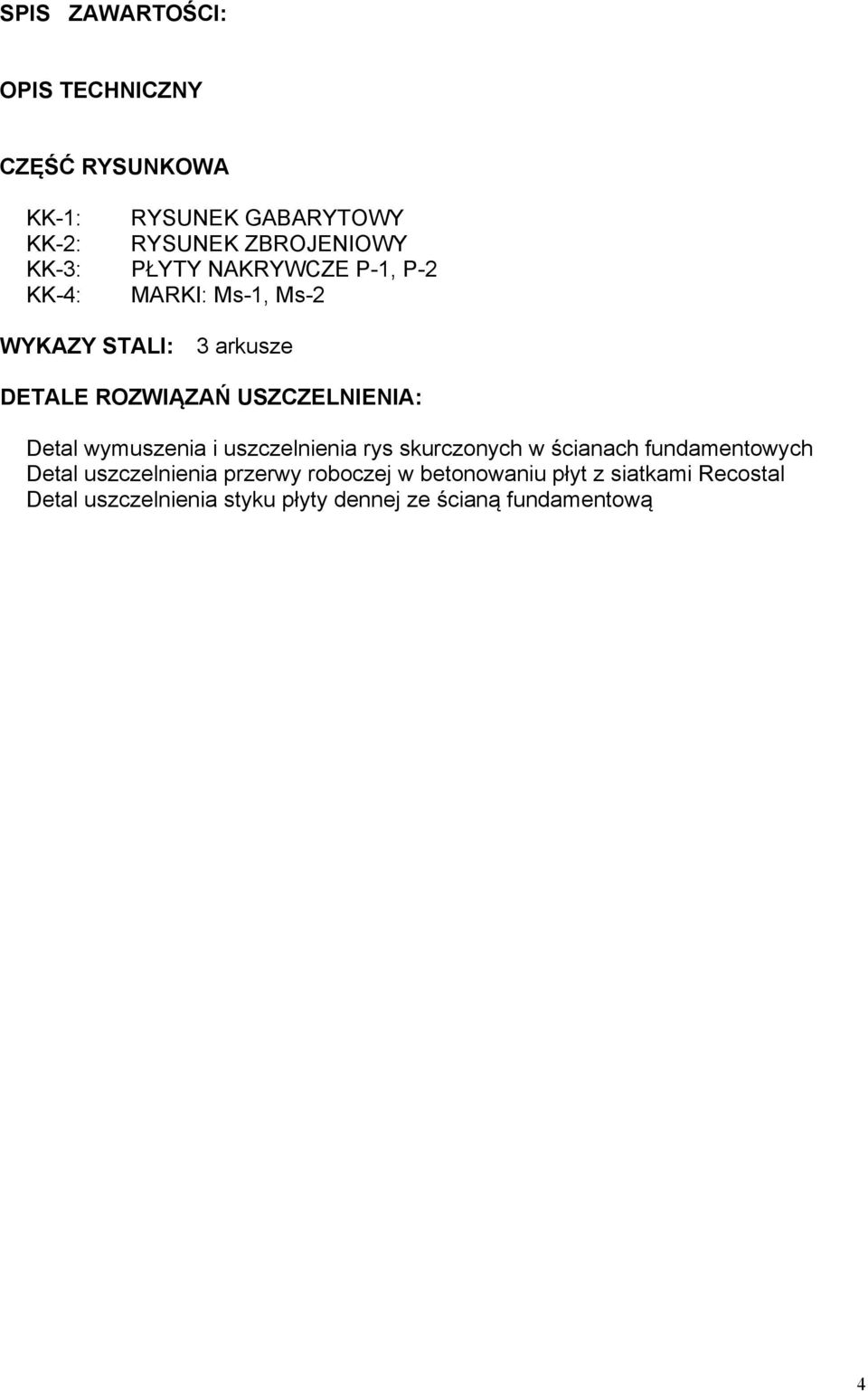

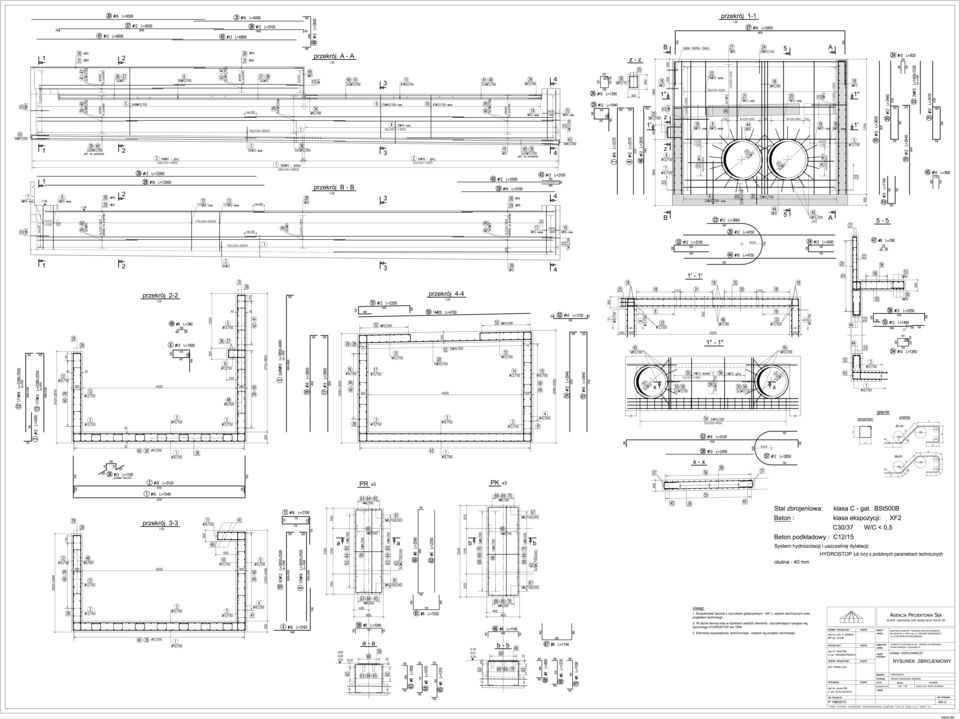

5 SPIS ZAWARTOŚCI: OPIS TECHNICZNY CZĘŚĆ RYSUNKOWA KK-1: RYSUNEK GABARYTOWY KK-2: RYSUNEK ZBROJENIOWY KK-3: PŁYTY NAKRYWCZE P-1, P-2 KK-4: MARKI: Ms-1, Ms-2 WYKAZY STALI: 3 arkusze DETALE ROZWIĄZAŃ USZCZELNIENIA: Detal wymuszenia i uszczelnienia rys skurczonych w ścianach fundamentowych Detal uszczelnienia przerwy roboczej w betonowaniu płyt z siatkami Recostal Detal uszczelnienia styku płyty dennej ze ścianą fundamentową 4

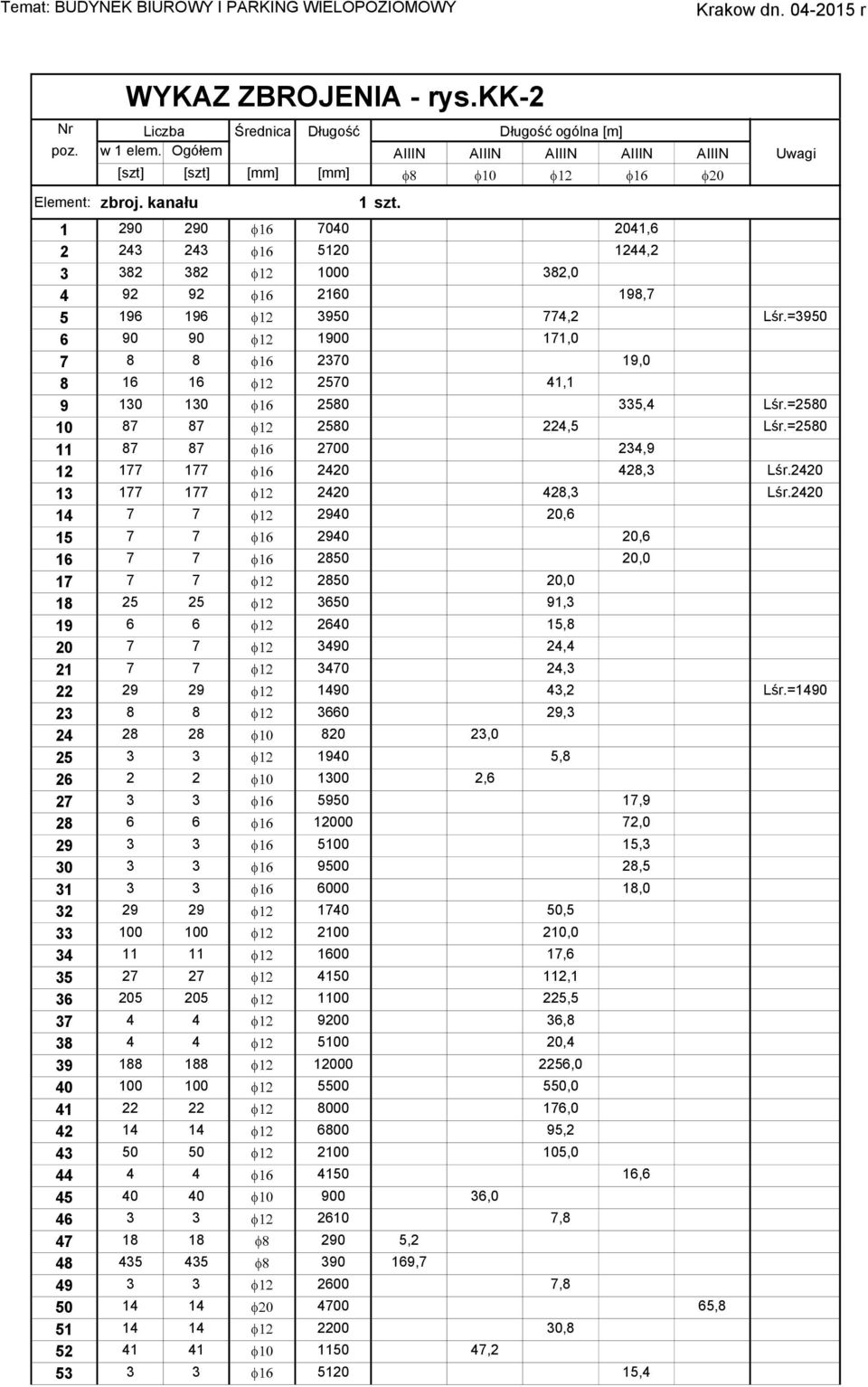

6 Temat: BUDYNEK BIUROWY I PARKING WIELOPOZIOMOWY Krakow dn r WYKAZ ZBROJENIA - rys.kk-2 Nr Liczba Średnica Długość Długość ogólna [m] poz. w 1 elem. Ogółem AIIIN AIIIN AIIIN AIIIN AIIIN Uwagi [szt] [szt] [mm] [mm] Element: zbroj. kanału 1 szt , , , , ,2 Lśr.= , , , ,4 Lśr.= ,5 Lśr.= , ,3 Lśr ,3 Lśr , , , , , , , , ,2 Lśr.= , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,4

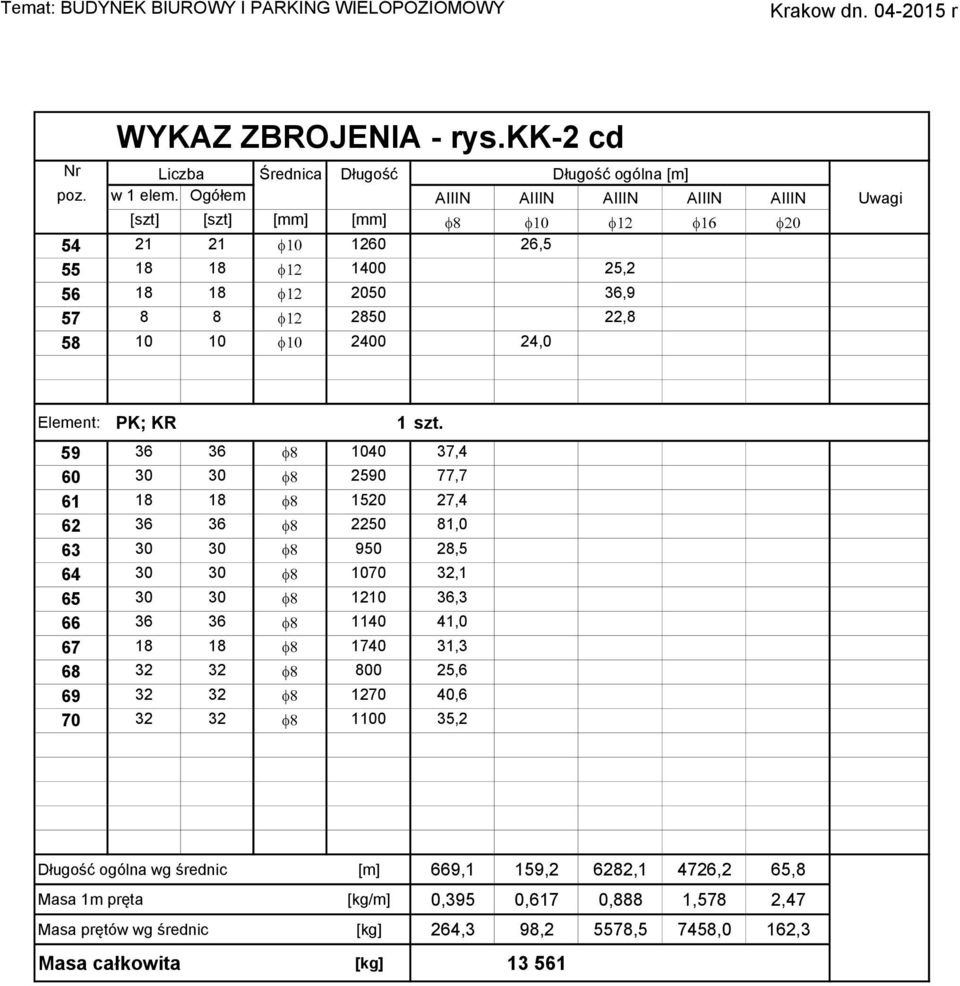

7 Temat: BUDYNEK BIUROWY I PARKING WIELOPOZIOMOWY Krakow dn r WYKAZ ZBROJENIA - rys.kk-2 cd Nr Liczba Średnica Długość Długość ogólna [m] poz. w 1 elem. Ogółem AIIIN AIIIN AIIIN AIIIN AIIIN Uwagi [szt] [szt] [mm] [mm] , , , , ,0 Element: PK; KR 1 szt , , , , , , , , , , , ,2 Długość ogólna wg średnic [m] 669,1 159,2 6282,1 4726,2 65,8 Masa 1m pręta [kg/m] 0,395 0,617 0,888 1,578 2,47 Masa prętów wg średnic [kg] 264,3 98,2 5578,5 7458,0 162,3 Masa całkowita [kg]

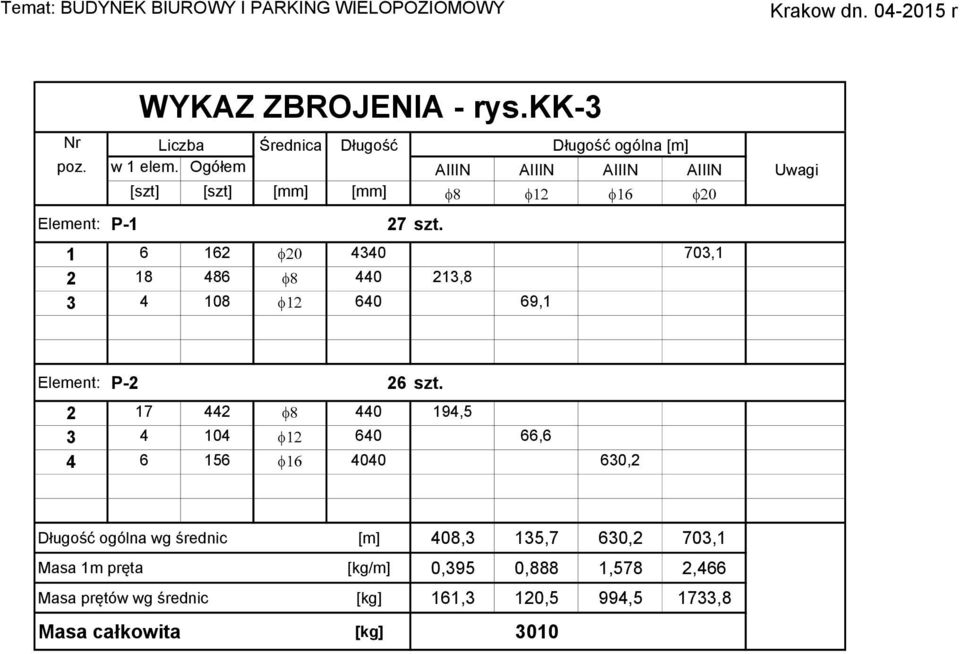

8 Temat: BUDYNEK BIUROWY I PARKING WIELOPOZIOMOWY Krakow dn r WYKAZ ZBROJENIA - rys.kk-3 Nr Liczba Średnica Długość Długość ogólna [m] poz. w 1 elem. Ogółem AIIIN AIIIN AIIIN AIIIN Uwagi [szt] [szt] [mm] [mm] Element: P-1 27 szt , , ,1 Element: P-2 26 szt , , ,2 Długość ogólna wg średnic [m] 408,3 135,7 630,2 703,1 Masa 1m pręta [kg/m] 0,395 0,888 1,578 2,466 Masa prętów wg średnic [kg] 161,3 120,5 994,5 1733,8 Masa całkowita [kg] 3010

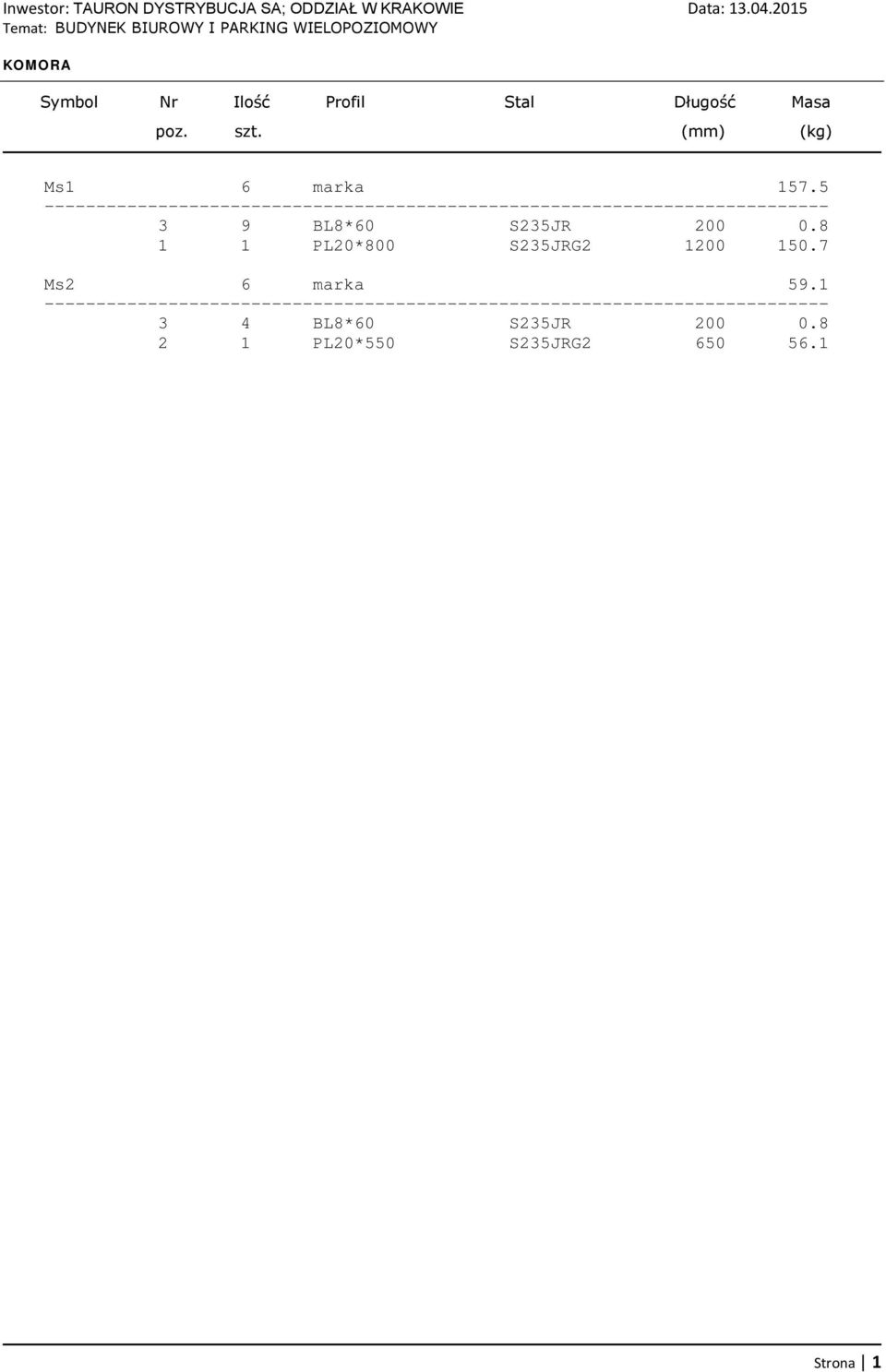

9 Inwestor: TAURON DYSTRYBUCJA SA; ODDZIAŁ W KRAKOWIE Data: Temat: BUDYNEK BIUROWY I PARKING WIELOPOZIOMOWY KOMORA Symbol Nr Ilość Profil Stal Długość Masa poz. szt. (mm) (kg) Ms1 6 marka BL8*60 S235JR PL20*800 S235JRG Ms2 6 marka BL8*60 S235JR PL20*550 S235JRG Strona 1
