CZĘŚĆ II - PROJEKT INSTALACJI ELEKTRYCZNYCH
|
|
- Filip Borkowski
- 8 lat temu
- Przeglądów:
Transkrypt
1 CZĘŚĆ II - PROJEKT INSTALACJI ELEKTRYCZNYCH Obiekt: Budynek mieszkalny przy ulicy Poniatowskiego 29 w Katowicach Inwestor: Wyższy Urząd Górniczy w Katowicach Ul. Poniatowskiego Katowice Temat: Jednostka projektowa: ASMA PROJEKT - Joanna Piotrowska z siedzibą w Cieszynie przy ul Dybowskiego 16/3 tel.: PRZEBUDOWA CZĘŚCI PARTERU BUDYNKU MIESZKALNEGO PRZY ULICY PONIATOWSKIEGO 29 W KATOWICACH WRAZ ZE ZMIANĄ SPOSOBU UŻYTKOWANIA Faza projektu: Projekt budowlany wykonawczy (PBW) branża: tytuł, imię i nazwisko: pieczątka/podpis: data opracowania: r. Instalacje elektryczne (IE): mgr inż. Janina KUC nr upr.: 57/89 nr czł. izby zawodowej: SLK/IE/9328/03 E1

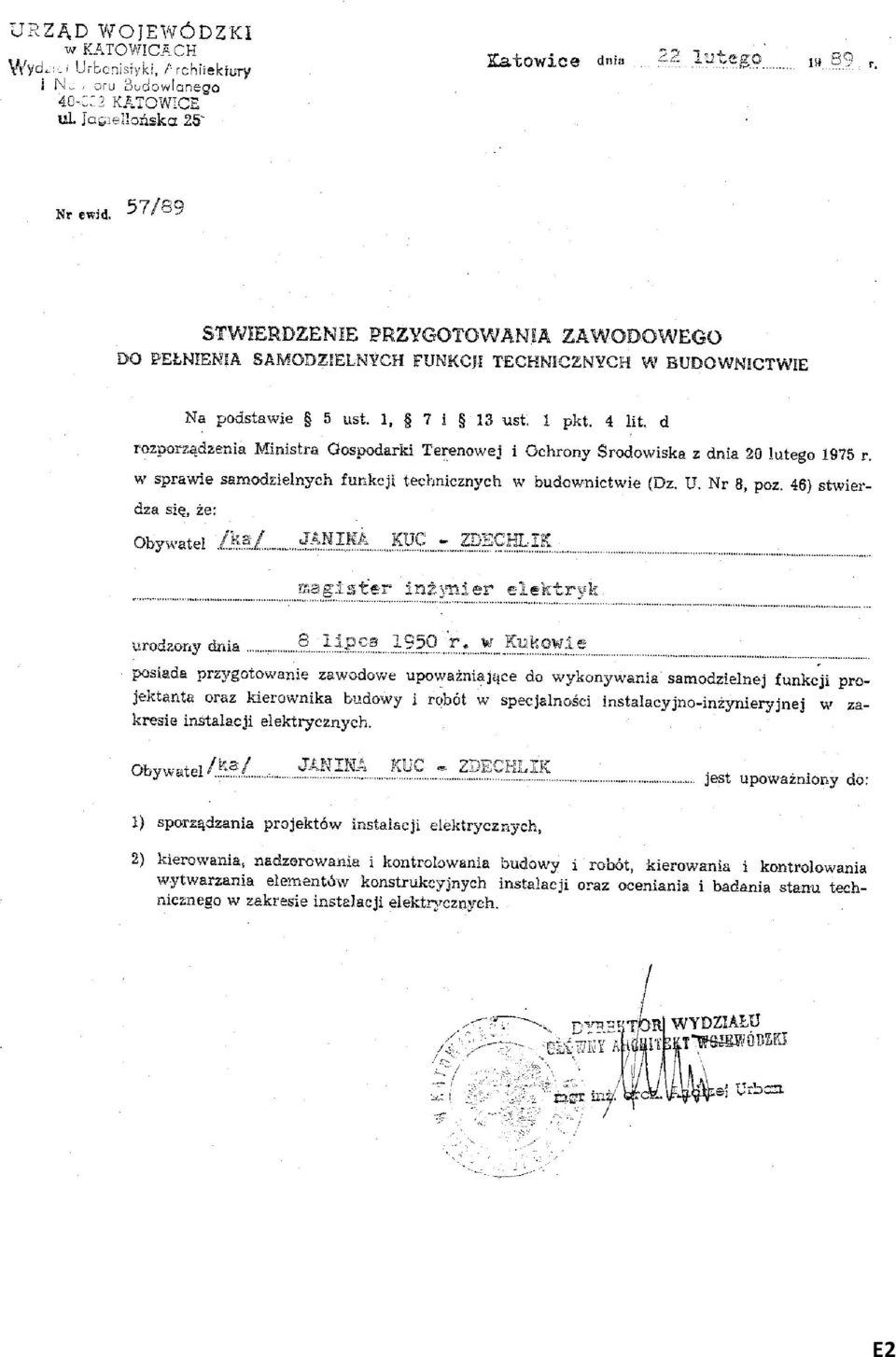

2 E2

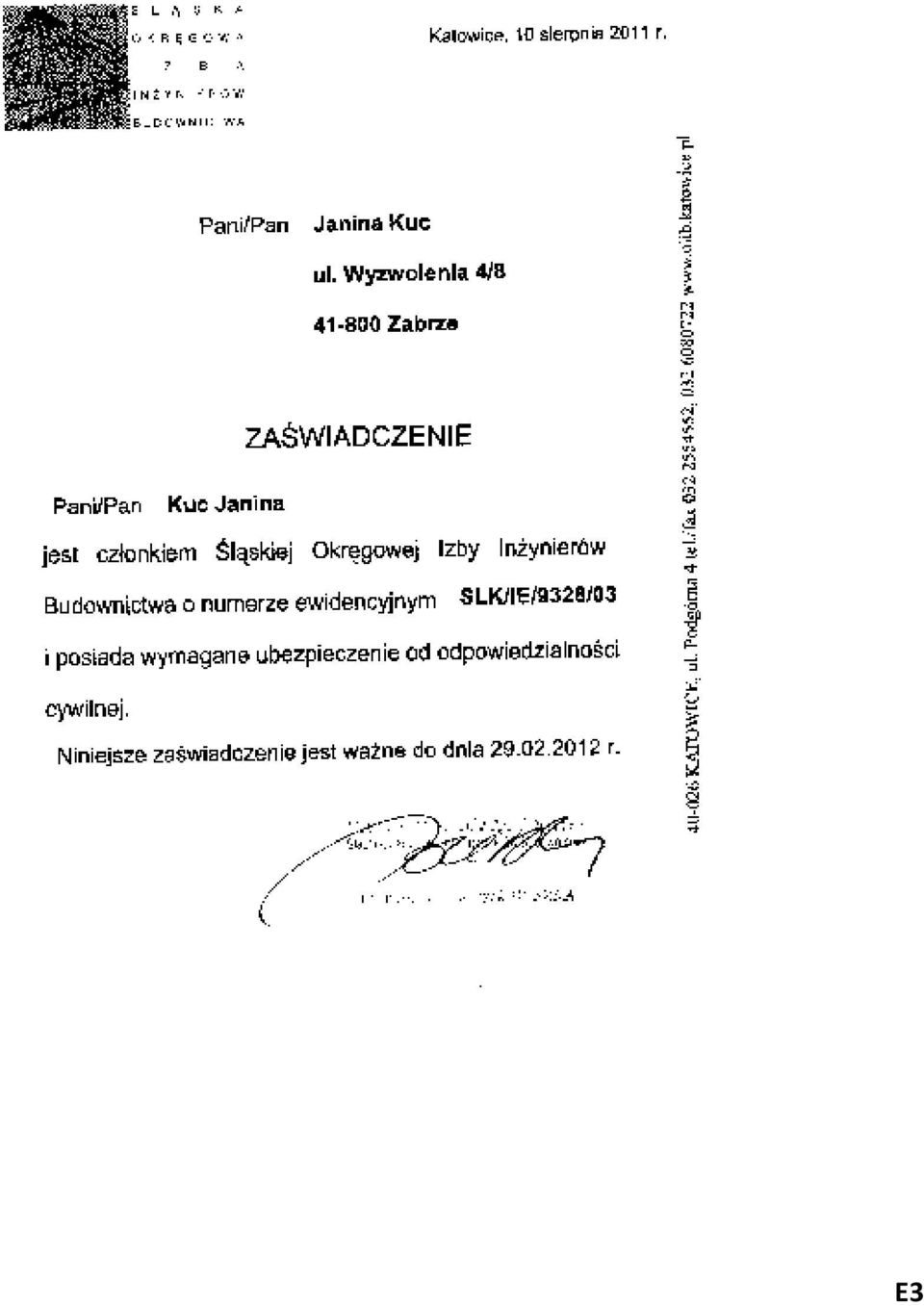

3 E3

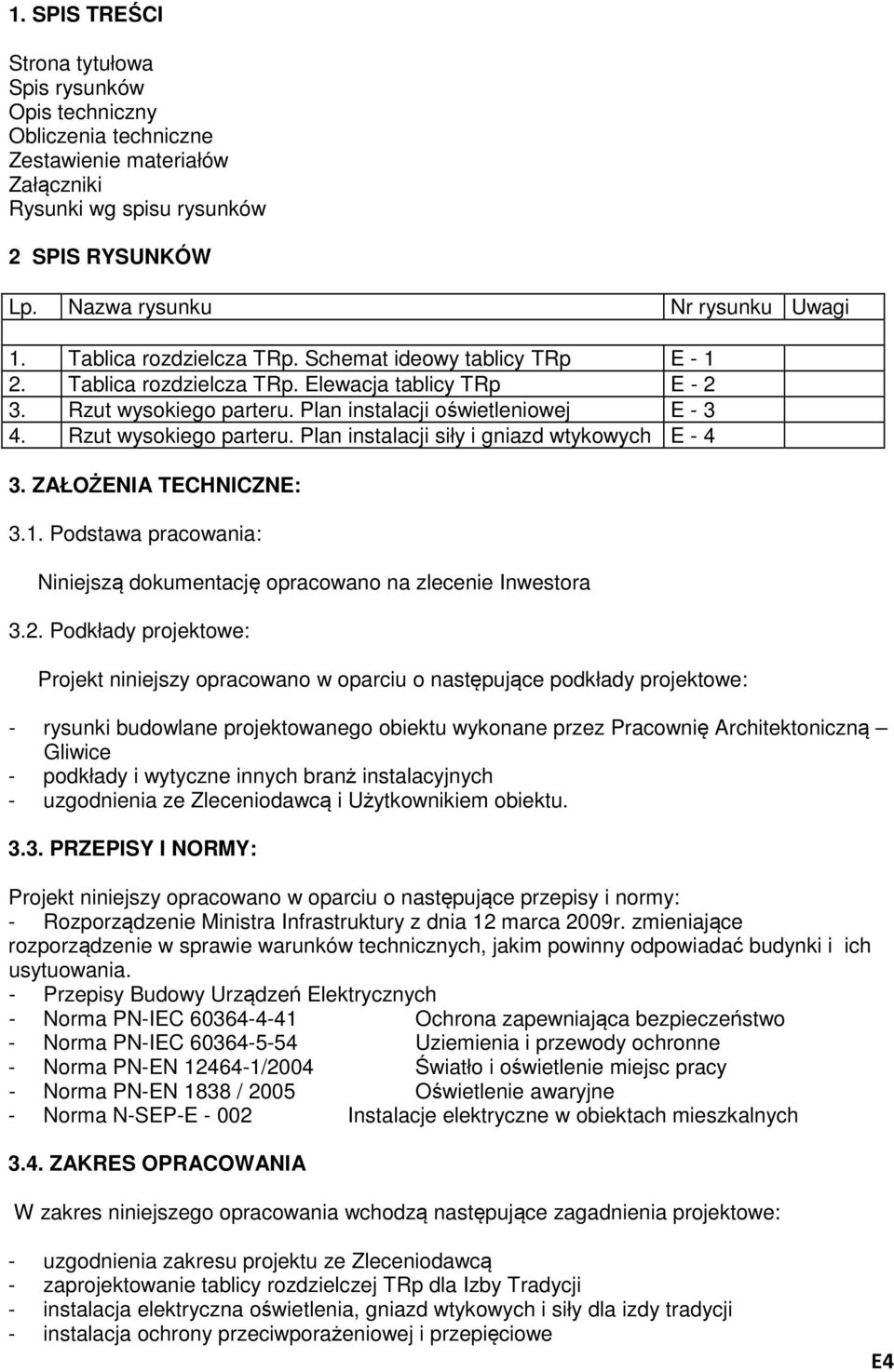

4 1. SPIS TREŚCI Strona tytułowa Spis rysunków Opis techniczny Obliczenia techniczne Zestawienie materiałów Załączniki Rysunki wg spisu rysunków 2 SPIS RYSUNKÓW Lp. Nazwa rysunku Nr rysunku Uwagi 1. Tablica rozdzielcza TRp. Schemat ideowy tablicy TRp E Tablica rozdzielcza TRp. Elewacja tablicy TRp E Rzut wysokiego parteru. Plan instalacji oświetleniowej E Rzut wysokiego parteru. Plan instalacji siły i gniazd wtykowych E ZAŁOŻENIA TECHNICZNE: 3.1. Podstawa pracowania: Niniejszą dokumentację opracowano na zlecenie Inwestora 3.2. Podkłady projektowe: Projekt niniejszy opracowano w oparciu o następujące podkłady projektowe: - rysunki budowlane projektowanego obiektu wykonane przez Pracownię Architektoniczną Gliwice - podkłady i wytyczne innych branż instalacyjnych - uzgodnienia ze Zleceniodawcą i Użytkownikiem obiektu PRZEPISY I NORMY: Projekt niniejszy opracowano w oparciu o następujące przepisy i normy: - Rozporządzenie Ministra Infrastruktury z dnia 12 marca 2009r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowania. - Przepisy Budowy Urządzeń Elektrycznych - Norma PN-IEC Ochrona zapewniająca bezpieczeństwo - Norma PN-IEC Uziemienia i przewody ochronne - Norma PN-EN /2004 Światło i oświetlenie miejsc pracy - Norma PN-EN 1838 / 2005 Oświetlenie awaryjne - Norma N-SEP-E Instalacje elektryczne w obiektach mieszkalnych 3.4. ZAKRES OPRACOWANIA W zakres niniejszego opracowania wchodzą następujące zagadnienia projektowe: - uzgodnienia zakresu projektu ze Zleceniodawcą - zaprojektowanie tablicy rozdzielczej TRp dla Izby Tradycji - instalacja elektryczna oświetlenia, gniazd wtykowych i siły dla izdy tradycji - instalacja ochrony przeciwporażeniowej i przepięciowe E4

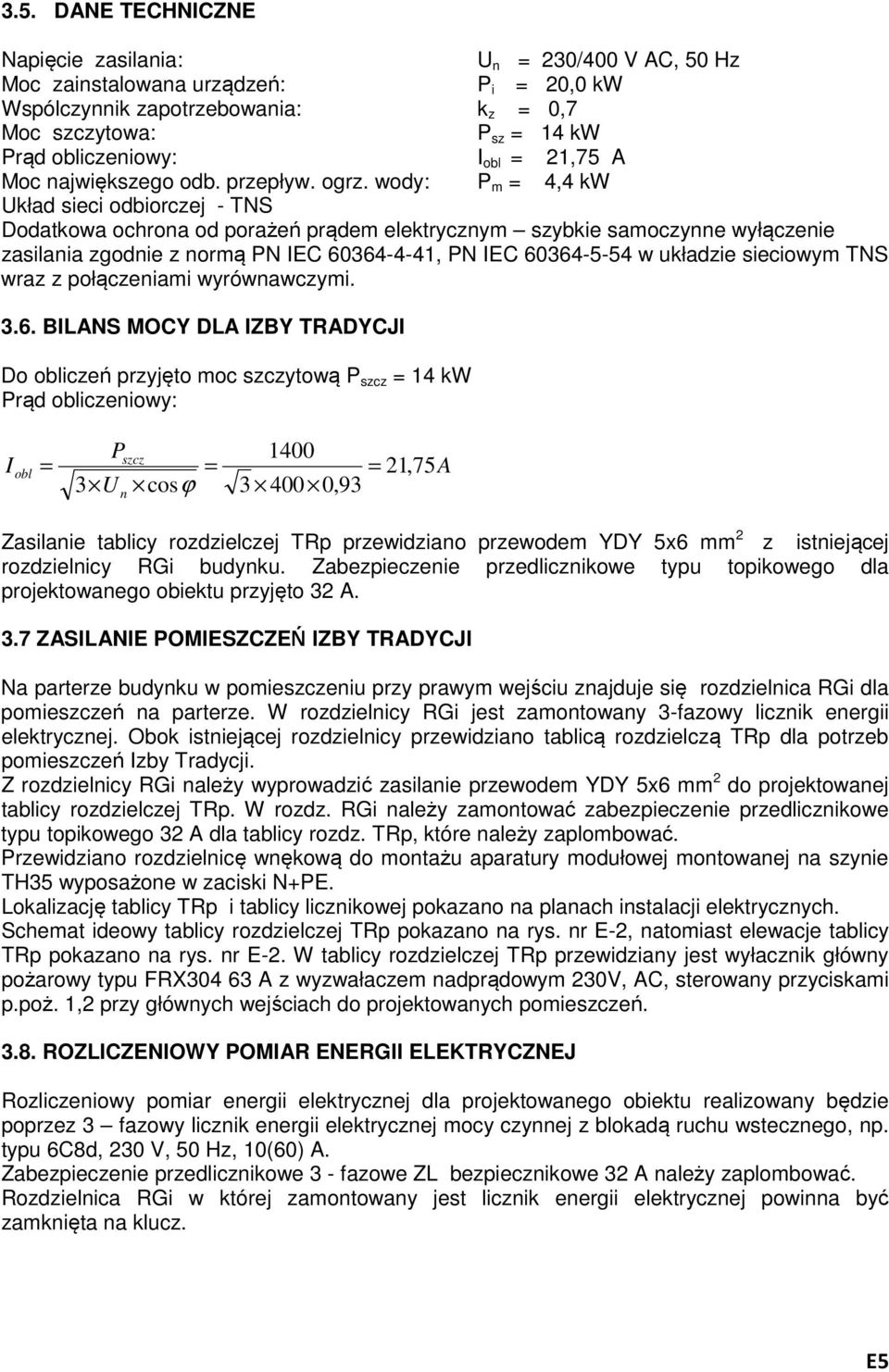

5 3.5. DANE TECHNICZNE Napięcie zasilania: U n = 230/400 V AC, 50 Hz Moc zainstalowana urządzeń: P i = 20,0 kw Wspólczynnik zapotrzebowania: k z = 0,7 Moc szczytowa: P sz = 14 kw Prąd obliczeniowy: I obl = 21,75 A Moc największego odb. przepływ. ogrz. wody: P m = 4,4 kw Układ sieci odbiorczej - TNS Dodatkowa ochrona od porażeń prądem elektrycznym szybkie samoczynne wyłączenie zasilania zgodnie z normą PN IEC , PN IEC w układzie sieciowym TNS wraz z połączeniami wyrównawczymi BILANS MOCY DLA IZBY TRADYCJI Do obliczeń przyjęto moc szczytową P szcz = 14 kw Prąd obliczeniowy: I P szcz obl = = = 21, 75 3 U n cosϕ ,93 A Zasilanie tablicy rozdzielczej TRp przewidziano przewodem YDY 5x6 mm 2 z istniejącej rozdzielnicy RGi budynku. Zabezpieczenie przedlicznikowe typu topikowego dla projektowanego obiektu przyjęto 32 A. 3.7 ZASILANIE POMIESZCZEŃ IZBY TRADYCJI Na parterze budynku w pomieszczeniu przy prawym wejściu znajduje się rozdzielnica RGi dla pomieszczeń na parterze. W rozdzielnicy RGi jest zamontowany 3-fazowy licznik energii elektrycznej. Obok istniejącej rozdzielnicy przewidziano tablicą rozdzielczą TRp dla potrzeb pomieszczeń Izby Tradycji. Z rozdzielnicy RGi należy wyprowadzić zasilanie przewodem YDY 5x6 mm 2 do projektowanej tablicy rozdzielczej TRp. W rozdz. RGi należy zamontować zabezpieczenie przedlicznikowe typu topikowego 32 A dla tablicy rozdz. TRp, które należy zaplombować. Przewidziano rozdzielnicę wnękową do montażu aparatury modułowej montowanej na szynie TH35 wyposażone w zaciski N+PE. Lokalizację tablicy TRp i tablicy licznikowej pokazano na planach instalacji elektrycznych. Schemat ideowy tablicy rozdzielczej TRp pokazano na rys. nr E-2, natomiast elewacje tablicy TRp pokazano na rys. nr E-2. W tablicy rozdzielczej TRp przewidziany jest wyłacznik główny pożarowy typu FRX A z wyzwałaczem nadprądowym 230V, AC, sterowany przyciskami p.poż. 1,2 przy głównych wejściach do projektowanych pomieszczeń ROZLICZENIOWY POMIAR ENERGII ELEKTRYCZNEJ Rozliczeniowy pomiar energii elektrycznej dla projektowanego obiektu realizowany będzie poprzez 3 fazowy licznik energii elektrycznej mocy czynnej z blokadą ruchu wstecznego, np. typu 6C8d, 230 V, 50 Hz, 10(60) A. Zabezpieczenie przedlicznikowe 3 - fazowe ZL bezpiecznikowe 32 A należy zaplombować. Rozdzielnica RGi w której zamontowany jest licznik energii elektrycznej powinna być zamknięta na klucz. E5
6 3.9. INSTALACJA OŚWIETLENIOWA Właściwe natężenie oświetlenia dla poszczególnych sanitariatów zaprojektowano zgodnie z wymogami normy nr PN-EN Doboru opraw oświetleniowych oraz ich rozmieszczenia dokonano w oparciu o komputerowy program obliczeniowy Dialux 4.4. (obliczenia wykonała firma ES-System Gliwice). W projektowanych pomieszczeniach należy wykonać następujące rodzaje oświetlenia: - Oświetlenie podstawowe zaprojektowano oprawami świetlówkowymi dobranymi do charakteru wykonywanej w pomieszczeniu pracy oraz w zależności ilościowej od wartości wymaganego normą natężenia oświetlenia. - Oświetlenie awaryjne ewakuacyjne zaprojektowano oprawami z modułami awaryjnymi 2 godz. załączającymi się automatycznie po zaniku napięcia w sieci. - Oświetlenie kierunkowe zaprojektowano oprawami z modułami awaryjnymi i odpowiednimi piktogramami wskazującymi drogę ewakuacji. Rozmieszczenie i typy opraw oświetleniowych, wymagane natężenie oświetlenia oraz sposób prowadzenia instalacji oświetleniowej pokazano na planach instalacji oświetlenia - rys. nr od E 3. Instalację oświetleniową należy wykonać należy przewodem YDYp 2, 3, 4 x 1,5 mm 2 pod tynkiem stosując osprzęt elektryczny zwykły. W pomieszczeniach wilgotnych przewidziano osprzęt elektryczny i oprawy oświetleniowe szczelne. Zasilanie opraw oświetleniowych z modułem awaryjnym wykonać przewodem 4-żyłowym. Do instalacji oświetleniowych u pomieczeniu WC należy podłaczyć wentylator łazienkowy. Załączanie wentylatorów łazienkowych przewidziano łącznikiem klawiszowym instalacji oświetleniowej. DOPUSZCZA SIĘ ZASTOSOWANIE OPRAW OŚWIETLENIOWYCH INNYCH PRODUCENTÓW O JAKOŚCI RÓWNOWAŻNEJ LUB WYŻSZEJ INSTALACJA SIŁY I GNIAZD WTYCZKOWYCH Instalację gniazd wtyczkowych w projektowanych pomieszczeniach wykonać przewodem YDYp 3 x 2,5 mm 2 pod tynkiem stosując osprzęt elektryczny zwykły. W pomieszczeniach wilgotnych należy zamontować gniazda wtyczkowe podtynkowe, szczelne z klapką IP44, 10/16A, 250 V. Dokładną lokalizację gniazd wtykowych oraz wysokość montażu należy ustalić na montażu. Wszystkie obwody gniazd wtykowych zasilono poprzez wyłączniki różnicowoprądowe z wyzwalaczem nadpradowym typu P312B AC. Plan instalacji gniazd wtykowych pokazano na rys. nr od E 4. INSTALACJA WENTYLACJI Dokładny opis układu wentylacji podany jest w projekcie branży instalacyjnej. Zaprojektowano wentylację nawiewno wywiewną zapewniającą dopływ świeżego oraz usuwanie zużytego powietrza. Na wylocie z komina, nad dachem, zabudować wentylator dachowy o wydajności 320 m 3 /h Dn 160 np. typu DAS 160, 900 obr./min. produkcji UNIWERSAL lub równoważny. Wentylator montować do podstaw dachowych typu 160 B/I, a te z kolei do czapy komina. Będzie on pracował okresowo w czasie użytkowania sali konferencyjnej. W Izbie Tradycji przewiduje się zastosowanie wentylacji grawitacyjnej. Przyjęto strumień powietrza wentylacyjnego w ilości 1 wymiany na godzinę. Tak więc ilość świeżego (i usuwanego) powietrza wyniesie 180 m 3 /h, a instalacja pracowała będzie w sposób ciągły. W toalecie przyjęto strumień powietrza wentylacyjnego w ilości 50 m 3 /h na każdą muszlę ustepową. Tak więc ilość świeżego (i usuwanego) powietrza wyniesie 50 m 3 /h. Nawiew powietrza odbywał się będzie poprzez kratkę o powierzchni netto min. 200 cm 2, zabudowaną w dolnej części drzwi do pomieszczenia. E6
7 Zużyte powietrze odprowadzane będzie z pomieszczenia za pomocą istniejącego komina 14 x 14 cm. Na wlocie do komina, pod stropem pomieszczenia zabudować wentylator ścienny o wydajności 50 m 3 /h (np. MICRO 100 T produkcji VORTICE lub równoważny). Wentylator powinien być wyposażony w timer zapewniający pracę urządzenia przez ok. 10 min. po jego wyłączeniu. BEZPIECZEŃSTWO POŻAROWE Przewiduje się zabezpieczenie do klasy odporności ogniowej EI 60 wszystkich przepustów instalacyjnych w przegrodach budowlanych (stropach) oddzielających część budynku będącą w zakresie opracowania od pomieszczeń na innych kondygnacjach. Zabezpieczenia wymagają przejścia pionowe instalacji wodociągowej (rury stalowe, ocynkowane), kanalizacyjnej (rury żeliwne i z PVC) oraz centralnego ogrzewania (rury stalowe z PP) oraz instalacji elektrycznej. Przejścia pożarowe wykonywać jako systemowe (np. PROMAT, HILTI, TYTAN) zgodnie z warunkami określonymi w ich aprobacie technicznej oraz instrukcji producenta. System powinien być odpowiednio dobrany do rodzaju rury, przegrody, wymaganej odporności ogniowej itp. Wszystkie przejścia należy odpowiednio oznakować. Zabrania się umieszczania nawiewników w oknach stanowiących przegrodę wydzielania pożarowego. WYTYCZNE DLA BRANŻY ELEKTRYCZNEJ Zastosowane urządzenia charakteryzują się następującymi parametrami INSTALACJA WODOCIĄGOWA Przepływowy podgrzewacz wody Napięcie zasilania Moc 1 x 230 V/50 Hz 4,4 kw WENTYLACJA Wentylator dachowy Q = 320 m 3 /h, Dn 160, 900 obr./min. Napięcie zasilania 3 x 400 V/50 Hz Moc 0,09 kw Prąd przy napięciu 3 x 400 V, 0,35 A. Wentylator będzie uruchamiany na czas użytkowania pomieszczenia niezależnym wyłącznikiem. Wentylator ścienny Q = 50 m 3 /h Napięcie zasilania 1 x V/50 Hz Moc max. 28 W Prąd max. 0,13 A. Wentylator będzie uruchamiany włącznikiem oświetlenia toalety. Podnośnik dla osób niepełnosprawnych 0,200 kw, 230V, 1,2 A Uwaga! Niniejsze dane odpowiadają urządzeniom przytoczonym w projekcie. Mogą być one inne w przypadku zastosowania urządzeń równoważnych. E7

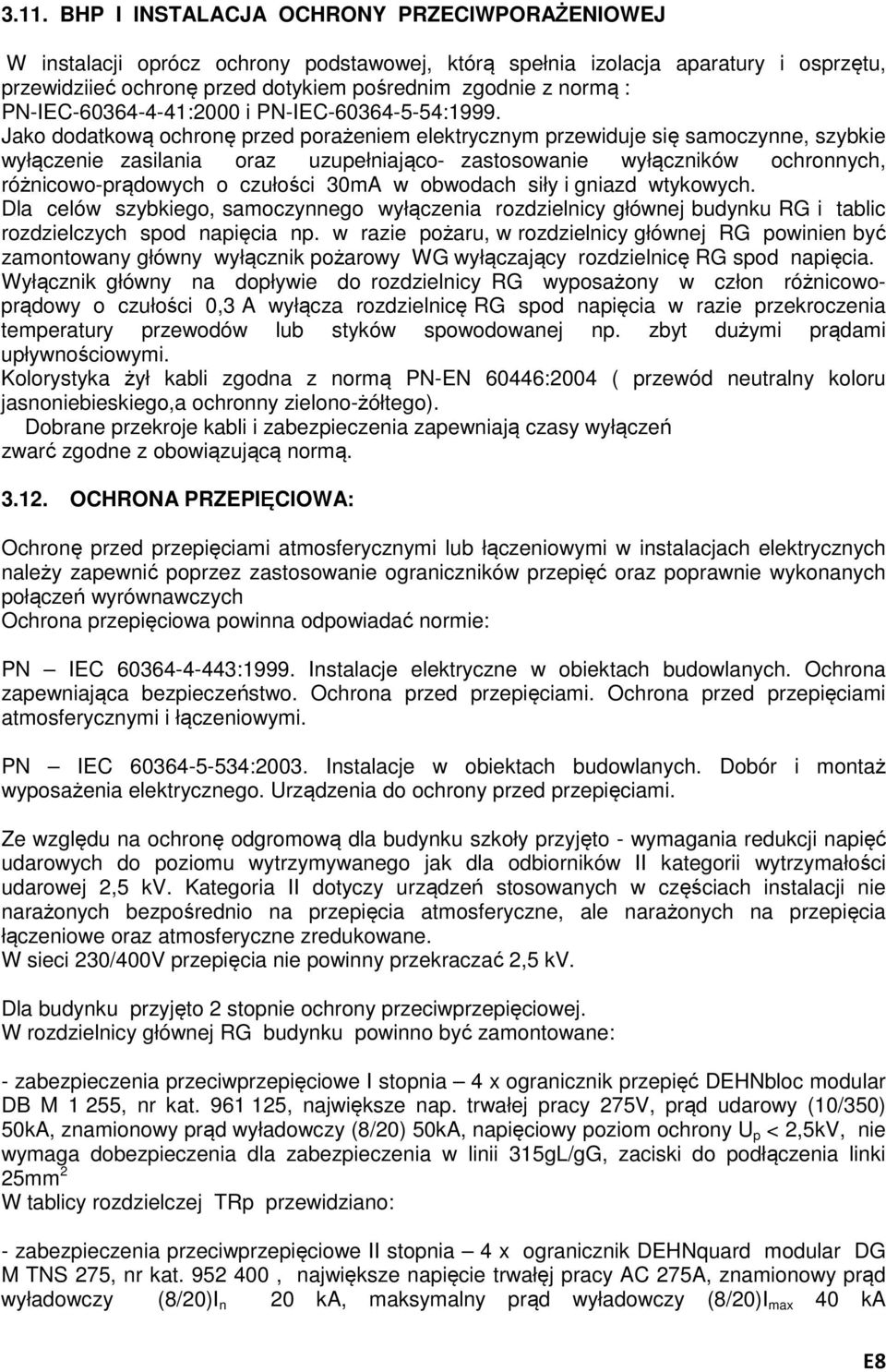

8 3.11. BHP I INSTALACJA OCHRONY PRZECIWPORAŻENIOWEJ W instalacji oprócz ochrony podstawowej, którą spełnia izolacja aparatury i osprzętu, przewidziieć ochronę przed dotykiem pośrednim zgodnie z normą : PN-IEC :2000 i PN-IEC :1999. Jako dodatkową ochronę przed porażeniem elektrycznym przewiduje się samoczynne, szybkie wyłączenie zasilania oraz uzupełniająco- zastosowanie wyłączników ochronnych, różnicowo-prądowych o czułości 30mA w obwodach siły i gniazd wtykowych. Dla celów szybkiego, samoczynnego wyłączenia rozdzielnicy głównej budynku RG i tablic rozdzielczych spod napięcia np. w razie pożaru, w rozdzielnicy głównej RG powinien być zamontowany główny wyłącznik pożarowy WG wyłączający rozdzielnicę RG spod napięcia. Wyłącznik główny na dopływie do rozdzielnicy RG wyposażony w człon różnicowoprądowy o czułości 0,3 A wyłącza rozdzielnicę RG spod napięcia w razie przekroczenia temperatury przewodów lub styków spowodowanej np. zbyt dużymi prądami upływnościowymi. Kolorystyka żył kabli zgodna z normą PN-EN 60446:2004 ( przewód neutralny koloru jasnoniebieskiego,a ochronny zielono-żółtego). Dobrane przekroje kabli i zabezpieczenia zapewniają czasy wyłączeń zwarć zgodne z obowiązującą normą OCHRONA PRZEPIĘCIOWA: Ochronę przed przepięciami atmosferycznymi lub łączeniowymi w instalacjach elektrycznych należy zapewnić poprzez zastosowanie ograniczników przepięć oraz poprawnie wykonanych połączeń wyrównawczych Ochrona przepięciowa powinna odpowiadać normie: PN IEC :1999. Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi i łączeniowymi. PN IEC :2003. Instalacje w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Urządzenia do ochrony przed przepięciami. Ze względu na ochronę odgromową dla budynku szkoły przyjęto - wymagania redukcji napięć udarowych do poziomu wytrzymywanego jak dla odbiorników II kategorii wytrzymałości udarowej 2,5 kv. Kategoria II dotyczy urządzeń stosowanych w częściach instalacji nie narażonych bezpośrednio na przepięcia atmosferyczne, ale narażonych na przepięcia łączeniowe oraz atmosferyczne zredukowane. W sieci 230/400V przepięcia nie powinny przekraczać 2,5 kv. Dla budynku przyjęto 2 stopnie ochrony przeciwprzepięciowej. W rozdzielnicy głównej RG budynku powinno być zamontowane: - zabezpieczenia przeciwprzepięciowe I stopnia 4 x ogranicznik przepięć DEHNbloc modular DB M 1 255, nr kat , największe nap. trwałej pracy 275V, prąd udarowy (10/350) 50kA, znamionowy prąd wyładowczy (8/20) 50kA, napięciowy poziom ochrony U p < 2,5kV, nie wymaga dobezpieczenia dla zabezpieczenia w linii 315gL/gG, zaciski do podłączenia linki 25mm 2 W tablicy rozdzielczej TRp przewidziano: - zabezpieczenia przeciwprzepięciowe II stopnia 4 x ogranicznik DEHNquard modular DG M TNS 275, nr kat , największe napięcie trwałęj pracy AC 275A, znamionowy prąd wyładowczy (8/20)I n 20 ka, maksymalny prąd wyładowczy (8/20)I max 40 ka E8

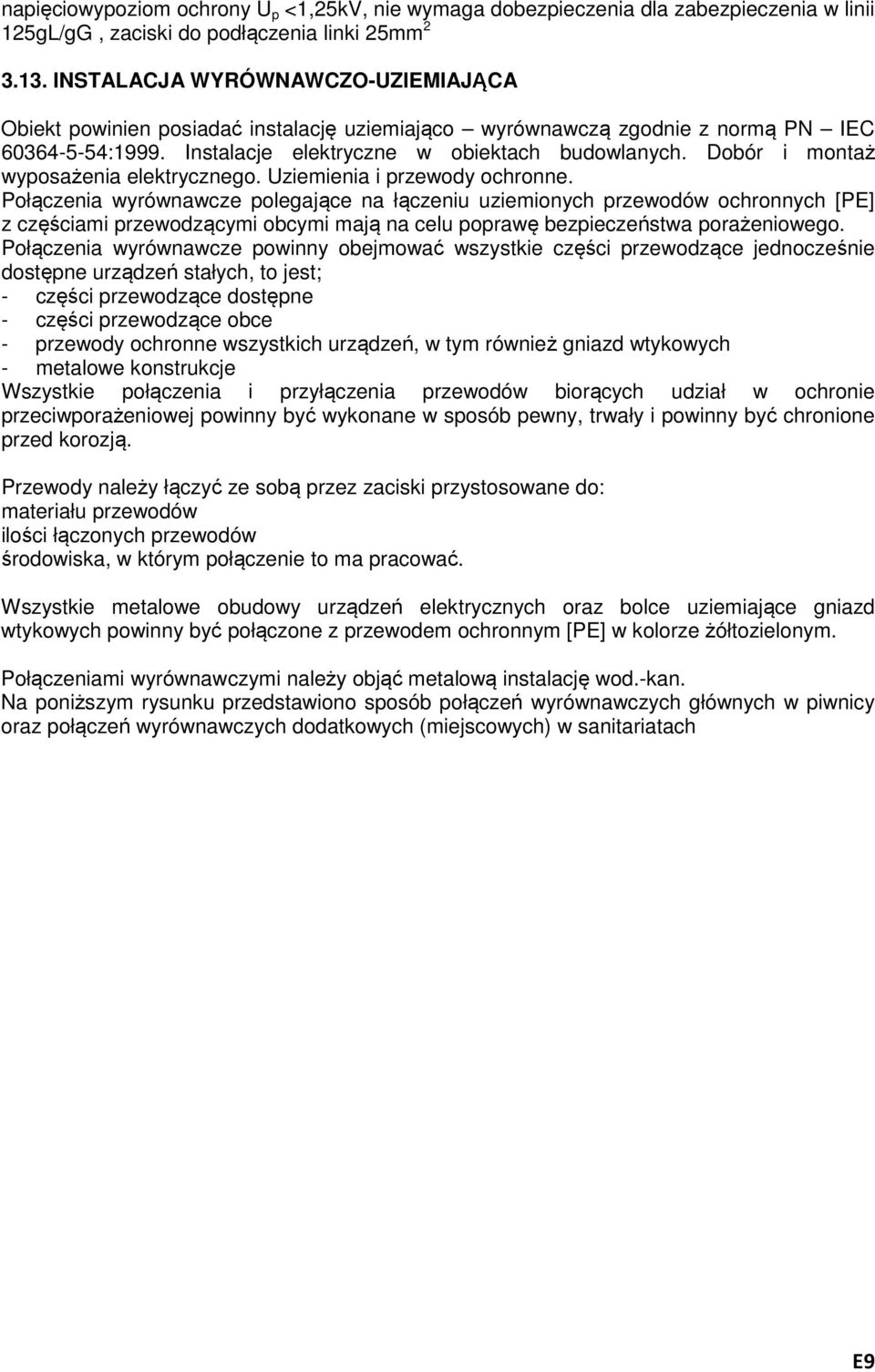

9 napięciowypoziom ochrony U p <1,25kV, nie wymaga dobezpieczenia dla zabezpieczenia w linii 125gL/gG, zaciski do podłączenia linki 25mm INSTALACJA WYRÓWNAWCZO-UZIEMIAJĄCA Obiekt powinien posiadać instalację uziemiająco wyrównawczą zgodnie z normą PN IEC :1999. Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne. Połączenia wyrównawcze polegające na łączeniu uziemionych przewodów ochronnych [PE] z częściami przewodzącymi obcymi mają na celu poprawę bezpieczeństwa porażeniowego. Połączenia wyrównawcze powinny obejmować wszystkie części przewodzące jednocześnie dostępne urządzeń stałych, to jest; - części przewodzące dostępne - części przewodzące obce - przewody ochronne wszystkich urządzeń, w tym również gniazd wtykowych - metalowe konstrukcje Wszystkie połączenia i przyłączenia przewodów biorących udział w ochronie przeciwporażeniowej powinny być wykonane w sposób pewny, trwały i powinny być chronione przed korozją. Przewody należy łączyć ze sobą przez zaciski przystosowane do: materiału przewodów ilości łączonych przewodów środowiska, w którym połączenie to ma pracować. Wszystkie metalowe obudowy urządzeń elektrycznych oraz bolce uziemiające gniazd wtykowych powinny być połączone z przewodem ochronnym [PE] w kolorze żółtozielonym. Połączeniami wyrównawczymi należy objąć metalową instalację wod.-kan. Na poniższym rysunku przedstawiono sposób połączeń wyrównawczych głównych w piwnicy oraz połączeń wyrównawczych dodatkowych (miejscowych) w sanitariatach E9

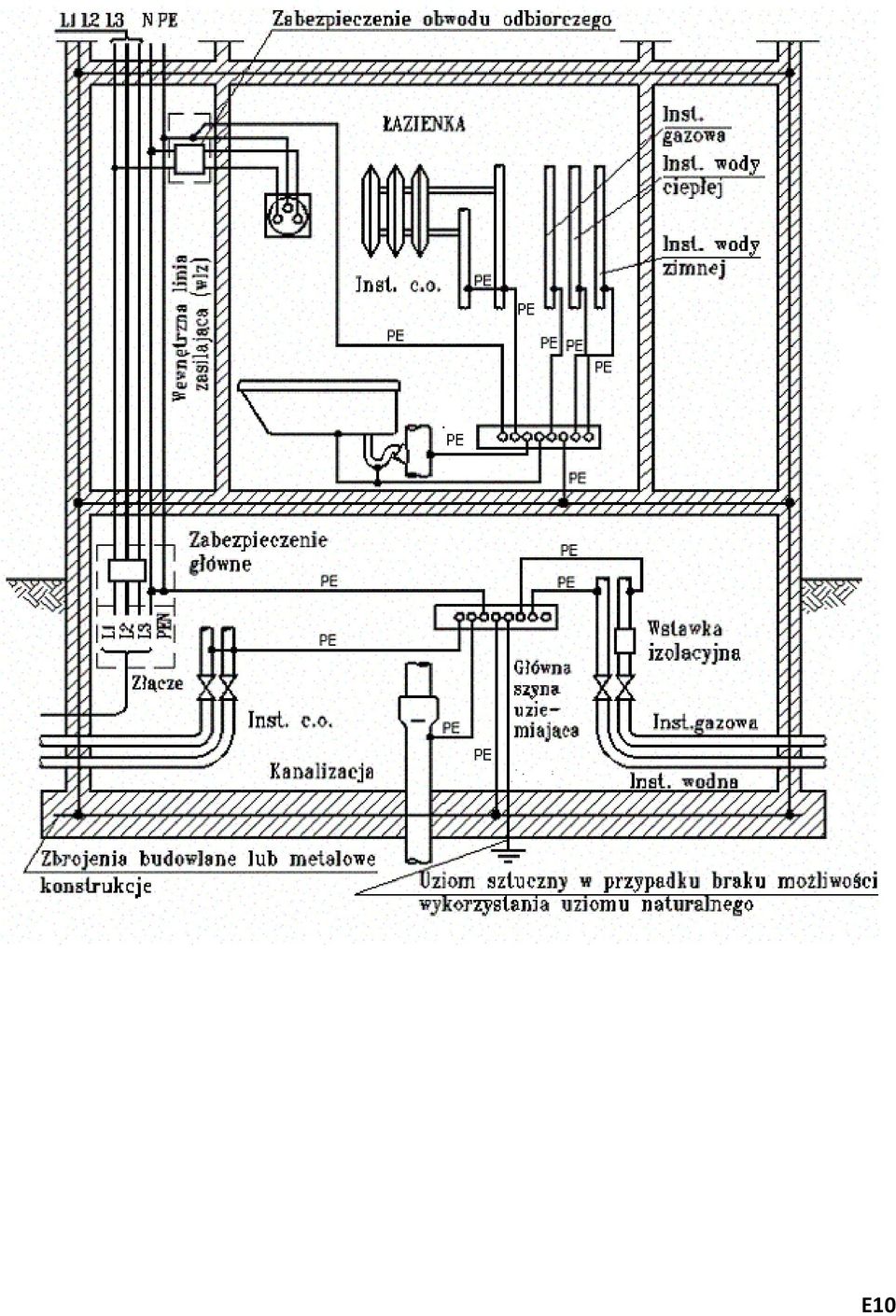

10 E10

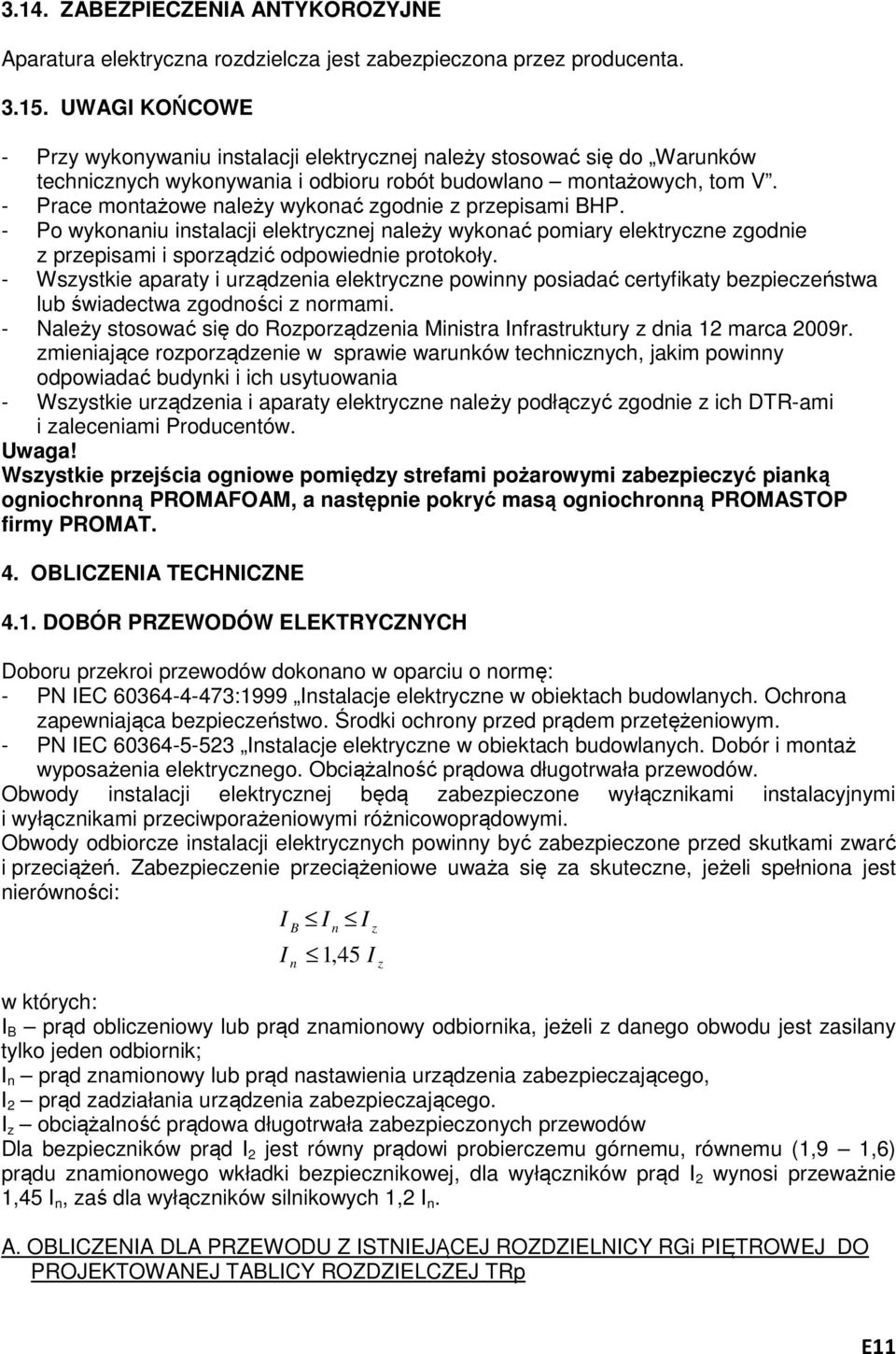

11 3.14. ZABEZPIECZENIA ANTYKOROZYJNE Aparatura elektryczna rozdzielcza jest zabezpieczona przez producenta UWAGI KOŃCOWE - Przy wykonywaniu instalacji elektrycznej należy stosować się do Warunków technicznych wykonywania i odbioru robót budowlano montażowych, tom V. - Prace montażowe należy wykonać zgodnie z przepisami BHP. - Po wykonaniu instalacji elektrycznej należy wykonać pomiary elektryczne zgodnie z przepisami i sporządzić odpowiednie protokoły. - Wszystkie aparaty i urządzenia elektryczne powinny posiadać certyfikaty bezpieczeństwa lub świadectwa zgodności z normami. - Należy stosować się do Rozporządzenia Ministra Infrastruktury z dnia 12 marca 2009r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowania - Wszystkie urządzenia i aparaty elektryczne należy podłączyć zgodnie z ich DTR-ami i zaleceniami Producentów. Uwaga! Wszystkie przejścia ogniowe pomiędzy strefami pożarowymi zabezpieczyć pianką ogniochronną PROMAFOAM, a następnie pokryć masą ogniochronną PROMASTOP firmy PROMAT. 4. OBLICZENIA TECHNICZNE 4.1. DOBÓR PRZEWODÓW ELEKTRYCZNYCH Doboru przekroi przewodów dokonano w oparciu o normę: - PN IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Środki ochrony przed prądem przetężeniowym. - PN IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów. Obwody instalacji elektrycznej będą zabezpieczone wyłącznikami instalacyjnymi i wyłącznikami przeciwporażeniowymi różnicowoprądowymi. Obwody odbiorcze instalacji elektrycznych powinny być zabezpieczone przed skutkami zwarć i przeciążeń. Zabezpieczenie przeciążeniowe uważa się za skuteczne, jeżeli spełniona jest nierówności: I I I I B n n z 1,45 I z w których: I B prąd obliczeniowy lub prąd znamionowy odbiornika, jeżeli z danego obwodu jest zasilany tylko jeden odbiornik; I n prąd znamionowy lub prąd nastawienia urządzenia zabezpieczającego, I 2 prąd zadziałania urządzenia zabezpieczającego. I z obciążalność prądowa długotrwała zabezpieczonych przewodów Dla bezpieczników prąd I 2 jest równy prądowi probierczemu górnemu, równemu (1,9 1,6) prądu znamionowego wkładki bezpiecznikowej, dla wyłączników prąd I 2 wynosi przeważnie 1,45 I n, zaś dla wyłączników silnikowych 1,2 I n. A. OBLICZENIA DLA PRZEWODU Z ISTNIEJĄCEJ ROZDZIELNICY RGi PIĘTROWEJ DO PROJEKTOWANEJ TABLICY ROZDZIELCZEJ TRp E11

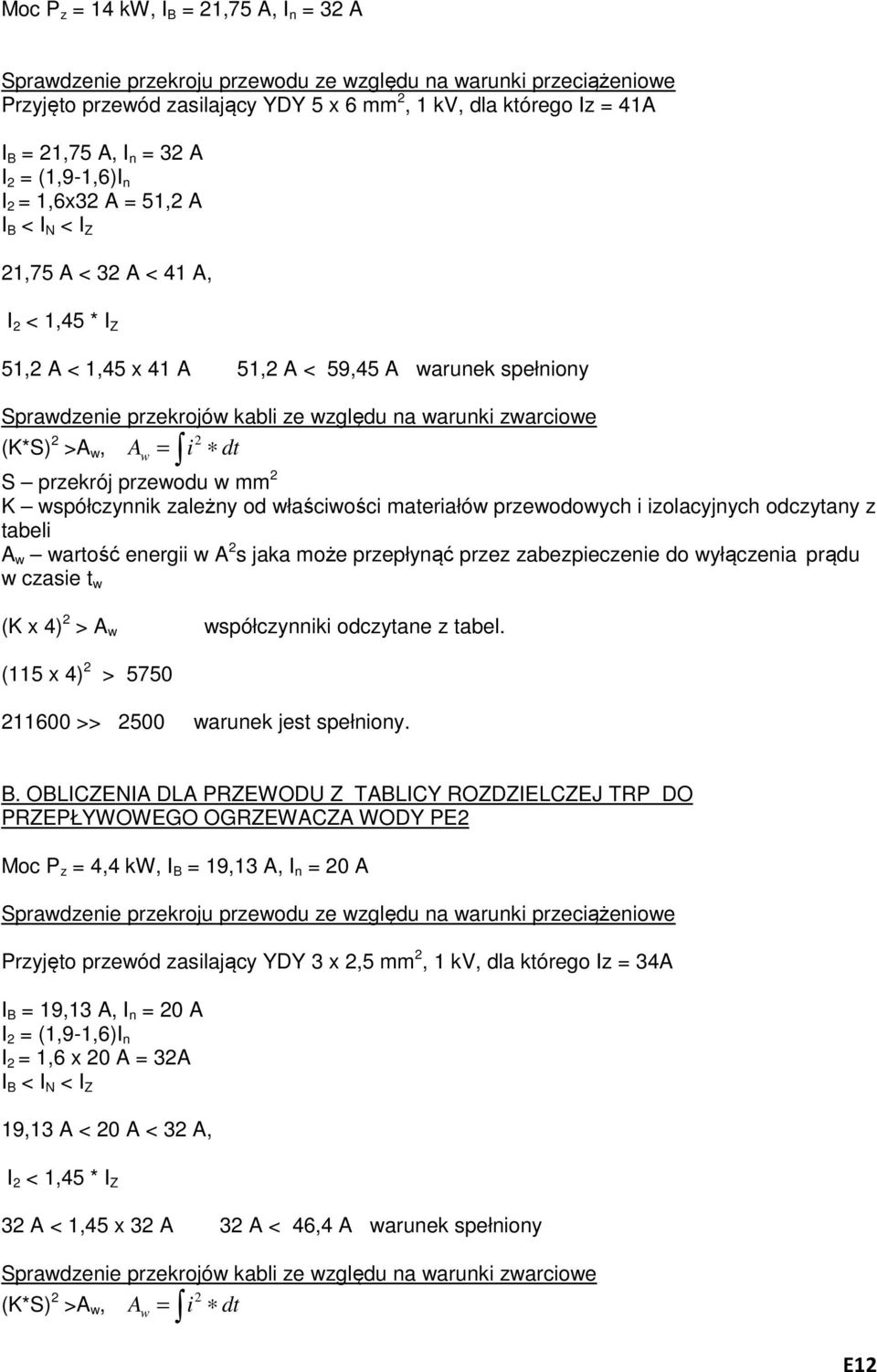

12 Moc P z = 14 kw, I B = 21,75 A, I n = 32 A Sprawdzenie przekroju przewodu ze względu na warunki przeciążeniowe Przyjęto przewód zasilający YDY 5 x 6 mm 2, 1 kv, dla którego Iz = 41A I B = 21,75 A, I n = 32 A I 2 = (1,9-1,6)I n I 2 = 1,6x32 A = 51,2 A I B < I N < I Z 21,75 A < 32 A < 41 A, I 2 < 1,45 * I Z 51,2 A < 1,45 x 41 A 51,2 A < 59,45 A warunek spełniony Sprawdzenie przekrojów kabli ze względu na warunki zwarciowe (K*S) 2 >A w, i dt A w = 2 S przekrój przewodu w mm 2 K współczynnik zależny od właściwości materiałów przewodowych i izolacyjnych odczytany z tabeli A w wartość energii w A 2 s jaka może przepłynąć przez zabezpieczenie do wyłączenia prądu w czasie t w (K x 4) 2 > A w współczynniki odczytane z tabel. (115 x 4) 2 > >> 2500 warunek jest spełniony. B. OBLICZENIA DLA PRZEWODU Z TABLICY ROZDZIELCZEJ TRP DO PRZEPŁYWOWEGO OGRZEWACZA WODY PE2 Moc P z = 4,4 kw, I B = 19,13 A, I n = 20 A Sprawdzenie przekroju przewodu ze względu na warunki przeciążeniowe Przyjęto przewód zasilający YDY 3 x 2,5 mm 2, 1 kv, dla którego Iz = 34A I B = 19,13 A, I n = 20 A I 2 = (1,9-1,6)I n I 2 = 1,6 x 20 A = 32A I B < I N < I Z 19,13 A < 20 A < 32 A, I 2 < 1,45 * I Z 32 A < 1,45 x 32 A 32 A < 46,4 A warunek spełniony Sprawdzenie przekrojów kabli ze względu na warunki zwarciowe (K*S) 2 >A w, i dt A w = 2 E12
13 S przekrój przewodu w mm 2 K współczynnik zależny od właściwości materiałów przewodowych i izolacyjnych odczytany z tabeli A w wartość energii w A 2 s jaka może przepłynąć przez zabezpieczenie do wyłączenia prądu w czasie t w (K x 4) 2 > A w współczynniki odczytane z tabel. (115 x 2,5) 2 > ,25 >> 2500 warunek jest spełniony SPRAWDZENIE SPADKÓW NAPIĘCIA Sprawdzenie spadków napięcia na poszczególnych obwodach dokonano w oparciu o założenie, że spadek napięcia od stacji transformatorowej do rozdzielnicy może wynieść maksymalnie 2 %, a od stacji transformatorowej do odbiorników siłowych maksymalnie 5 %. Obliczenia spadków napięcia dokonano w oparciu o wzory: Obwód 3 fazowy: U % 100 P l = 2 γ S U gdzie : U napięcie międzyprzewodowe 400 V, 50 Hz P moc odbiornika w watach. L długość linii zasilającej w metrach S przekrój linii zasilającej w mm γ AL. = 35, γ CU = 57 Obwód 1- fazowy: U % 200 = γ S P l 2 U f gdzie: U napięcie fazowe 230 V, a pozostałe objaśnienia symboli jak dla obwodu dla obwodu 3 fazowego. Obliczenia dla obwodu zasilającego przepływowy podgrzewacz wody PE2 odwód najbardziej obciążony U U % = + = 0,05% + 2,45% = 2, ,5 230 =< % % U dop Dopuszczalne spadki napięć na poszczególnych obwodach nie zostały przekroczone. E13
14 4.3. SPRAWDZENIE SKUTECZNOŚCI DZIAŁANIA DODATKOWEJ OCHRONY PRZECIWPORAŻENIOWEJ Sprawdzenie skuteczności działania szybkiego samoczynnego wyłączenia obwodu spod napięcia w układzie sieciowym TNC-S przeprowadzono w oparciu o wzór: Ia * Zp Uo gdzie: Zp impedancja pętli zwarcia w omach Uo napięcie fazowe w voltach, 230 V Ia prąd dostatecznie szybkiego wyłączania odczytany z charakterystyki czasowoprądowej wyłącznika dla czasu wyłączenia zwarcia tz = 0,4 sek. W projektowanej instalacji elektrycznej są przewidziane wyłączniki przeciwporażeniowe różnicowoprądowe o prądzie różnicowym 0,03 A skuteczność działania dodatkowej ochrony przeciwporażeniowej jest spełniona. E14
15 5. ZESTAWIENIE MATERIAŁÓW UWAGA: W Zestawieniu materiałów PW podano przykładowe typy aparatów i urządzeń jak również Producentów. Dopuszcza się zastosowanie urządzeń i aparatów innych Producentów o jakości równoważnej lub wyższej. LP. WYSZCZEGÓLNIENIE ILOŚĆ JEDN. UWAGI A. Tablice rozdzielcze 1. Tablica rozdzielcza TRp wg rys. nr E-1 i E-2 1 kpl. cena 5200zł. netto 2. Zabezpieczenie bezpiecznikowe zwłocze 3x32A komplet, dla tablicy TRp 1 kpl dodatkowe wyposaż. w RGi 3. Drobny materiał instalacyjny wg potrzeb B. Oprawy oświetleniowe 1. Oprawa oświetleniowa stropowa Flexx FSMMA2, 2xHIT-CRI, 35W, 250V, IP20, z kompensacją mocy biernej 2. Oprawa oświetleniowa downlight typu DNCE 2 x TC- DEL, 26 W, 250 W, IP44C, z kompensacją mocy biernej 3. Oprawa oświetleniowa wisząca typu VEGA LL 1 x T5 80 W, 250 V, IP20, z kompensacją mocy biernej 4. Odresteurowane oprawy oświetleniowe historyczne, typu, CIRCLE CR400T-R16, 400 W+HIT-CRI 35 W, IP 54, 250 V, z kompensacja mocy biernej 10 szt. ES - System oznaczenie A 10 szt. ES - System oznaczenie B 2 szt. ES - System oznaczenie C 5 szt. ES - System oznaczenie D 5. Oprawa oświetleniowa naścienna 2x26 W, 250 V, IP20, z kompensacja mocy biernej. 1 szt. ES - System oznaczenie G 6. Oprawa oświetleniowa awaryjna typu UNOLED, 1W, 2h, 250 V, IP20 5 szt. ES - System oznaczenie AW 7. Oprawa oświetleniowa dostropowa typu MONITOR1 LEDMMA, z piktogramem, ewakuacyjna IP40 5 szt. ES - System oznaczenie EW 8. Linia świetlna LED, 250 V 1 kpl ES - System oznaczenie LED 9. Drobny materiał instalacyjny wg potrzeb C. Przewody elektryczne 2 mb. 25 mb. zasil. PE1, PE2 mb. obwody gniazd 30 mb. instal. oświetl. 1. Przewód miedziany w izolacji i powłoce polwinitowej typu YDY 5 x 6 mm 2 2. Przewód miedziany w izolacji i powłoce polwinitowej typu YDY 3 x 4 mm 2 3. Przewód miedziany w izolacji i powłoce polwinitowej typu YDY 3 x 2,5 mm 2 wtykowych 4. Przewód miedziany w izolacji i powłoce polwinitowej typu YDY 5 x 1,5 mm 2 5. Przewód miedziany w izolacji i w powłoce polwinitowej 120 mb. instal. oświetl. typu YDY 3 x 1,5 mm 2, 6. Przewód miedziany w izolacji i powłoce polwinitowej typu YDY 2 x 1,5 mm 2 15 mb. instal. oświetl. E15

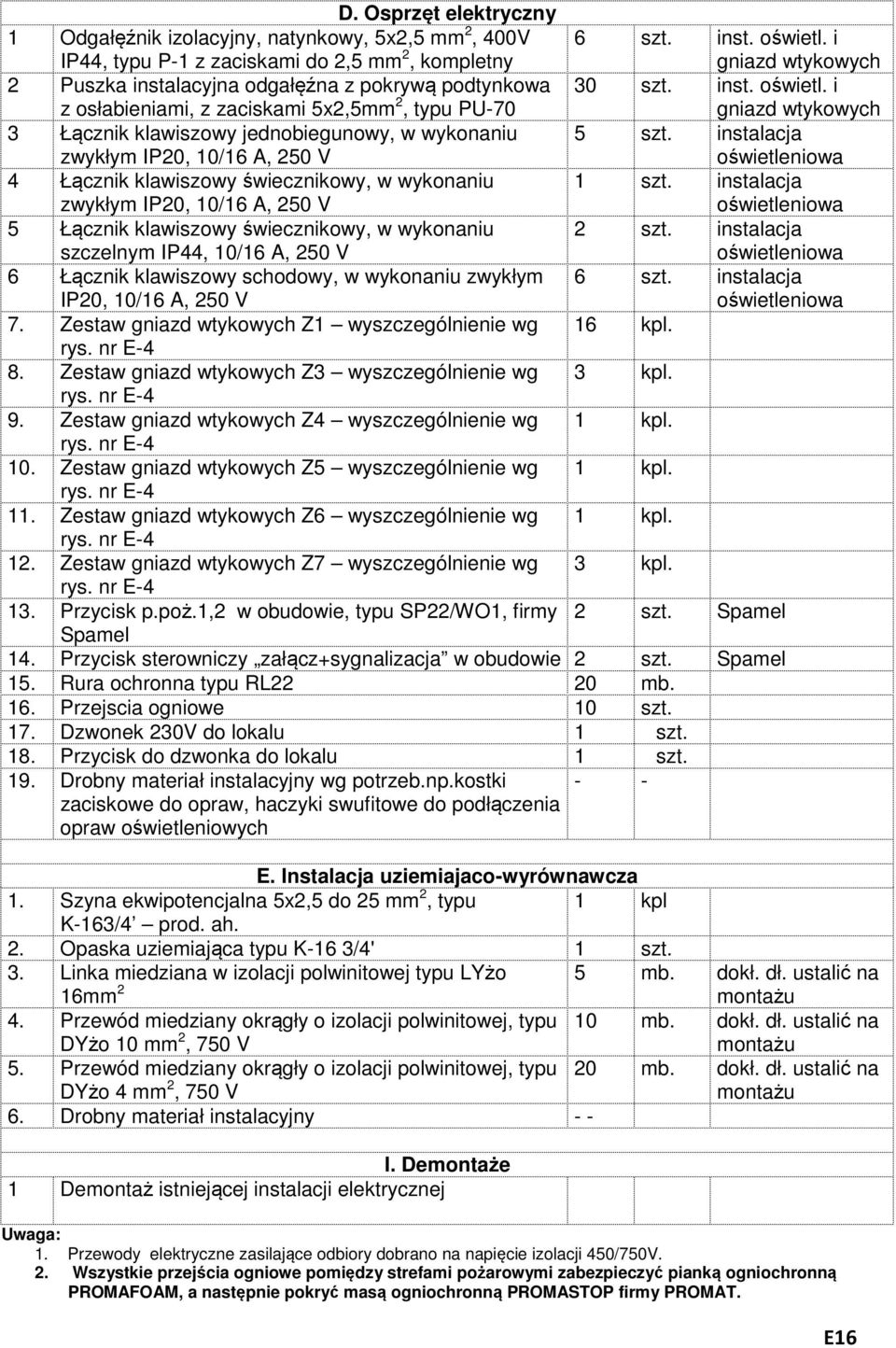

16 D. Osprzęt elektryczny 1 Odgałęźnik izolacyjny, natynkowy, 5x2,5 mm 2, 400V IP44, typu P-1 z zaciskami do 2,5 mm 2, kompletny 2 Puszka instalacyjna odgałęźna z pokrywą podtynkowa z osłabieniami, z zaciskami 5x2,5mm 2, typu PU-70 3 Łącznik klawiszowy jednobiegunowy, w wykonaniu zwykłym IP20, 10/16 A, 250 V 4 Łącznik klawiszowy świecznikowy, w wykonaniu zwykłym IP20, 10/16 A, 250 V 5 Łącznik klawiszowy świecznikowy, w wykonaniu szczelnym IP44, 10/16 A, 250 V 6 Łącznik klawiszowy schodowy, w wykonaniu zwykłym IP20, 10/16 A, 250 V 7. Zestaw gniazd wtykowych Z1 wyszczególnienie wg rys. nr E-4 8. Zestaw gniazd wtykowych Z3 wyszczególnienie wg rys. nr E-4 9. Zestaw gniazd wtykowych Z4 wyszczególnienie wg rys. nr E Zestaw gniazd wtykowych Z5 wyszczególnienie wg rys. nr E Zestaw gniazd wtykowych Z6 wyszczególnienie wg rys. nr E Zestaw gniazd wtykowych Z7 wyszczególnienie wg rys. nr E Przycisk p.poż.1,2 w obudowie, typu SP22/WO1, firmy 6 szt. inst. oświetl. i gniazd wtykowych 30 szt. inst. oświetl. i gniazd wtykowych 5 szt. instalacja oświetleniowa 1 szt. instalacja oświetleniowa 2 szt. instalacja oświetleniowa 6 szt. instalacja oświetleniowa 16 kpl. 3 kpl. 1 kpl. 1 kpl. 1 kpl. 3 kpl. 2 szt. Spamel Spamel 14. Przycisk sterowniczy załącz+sygnalizacja w obudowie 2 szt. Spamel 15. Rura ochronna typu RL22 20 mb. 16. Przejscia ogniowe 10 szt. 17. Dzwonek 230V do lokalu 1 szt. 18. Przycisk do dzwonka do lokalu 1 szt. 19. Drobny materiał instalacyjny wg potrzeb.np.kostki zaciskowe do opraw, haczyki swufitowe do podłączenia opraw oświetleniowych - - dokł. dł. ustalić na E. Instalacja uziemiajaco-wyrównawcza 1. Szyna ekwipotencjalna 5x2,5 do 25 mm 2, typu 1 kpl K-163/4 prod. ah. 2. Opaska uziemiająca typu K-16 3/4' 1 szt. 3. Linka miedziana w izolacji polwinitowej typu LYżo 5 mb. 16mm 2 montażu 4. Przewód miedziany okrągły o izolacji polwinitowej, typu DYżo 10 mm 2, 750 V 10 mb. dokł. dł. ustalić na montażu 5. Przewód miedziany okrągły o izolacji polwinitowej, typu DYżo 4 mm 2, 750 V 20 mb. dokł. dł. ustalić na montażu 6. Drobny materiał instalacyjny - - I. Demontaże 1 Demontaż istniejącej instalacji elektrycznej Uwaga: 1. Przewody elektryczne zasilające odbiory dobrano na napięcie izolacji 450/750V. 2. Wszystkie przejścia ogniowe pomiędzy strefami pożarowymi zabezpieczyć pianką ogniochronną PROMAFOAM, a następnie pokryć masą ogniochronną PROMASTOP firmy PROMAT. E16

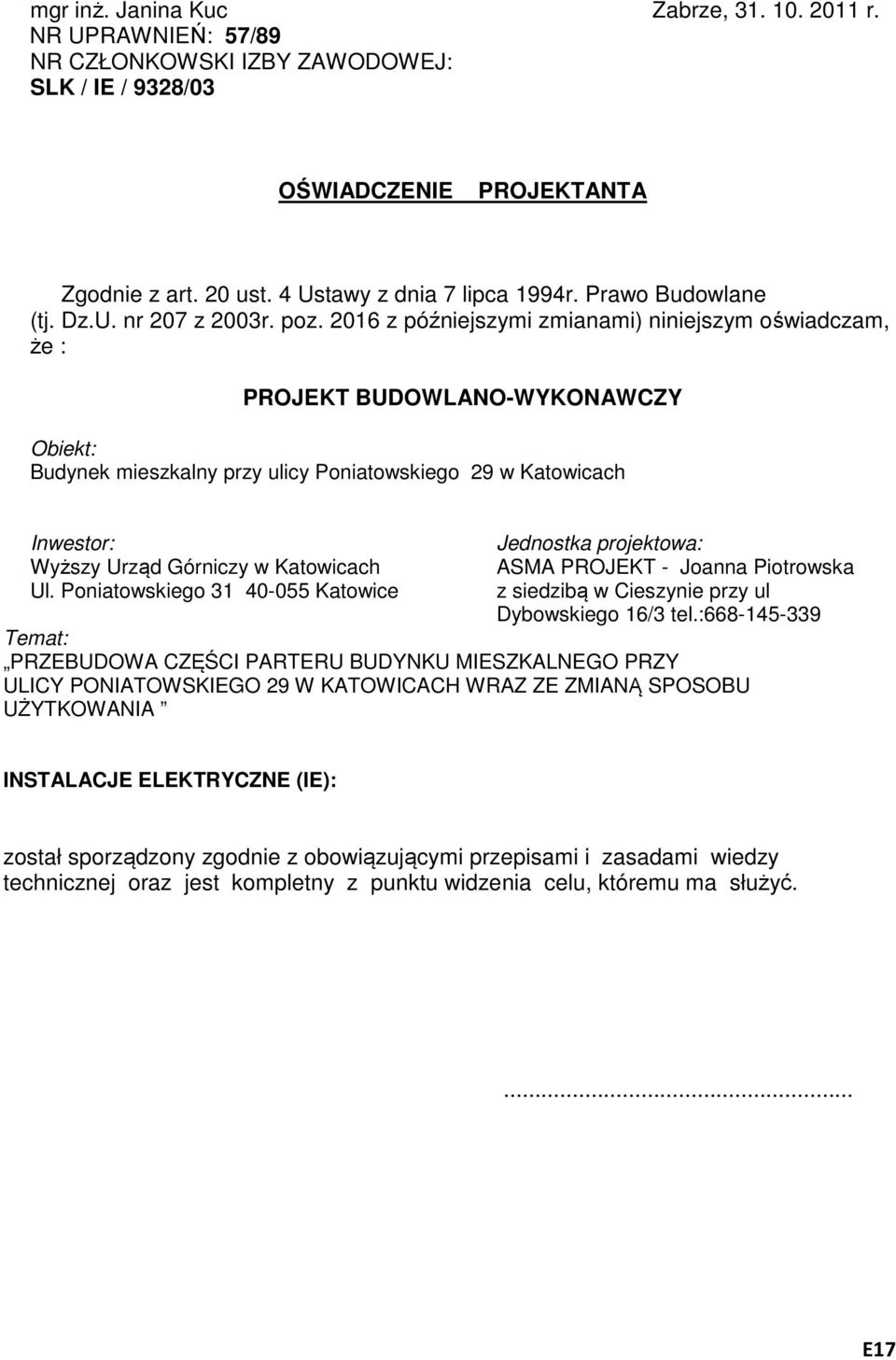

17 mgr inż. Janina Kuc Zabrze, r. NR UPRAWNIEŃ: 57/89 NR CZŁONKOWSKI IZBY ZAWODOWEJ: SLK / IE / 9328/03 OŚWIADCZENIE PROJEKTANTA Zgodnie z art. 20 ust. 4 Ustawy z dnia 7 lipca 1994r. Prawo Budowlane (tj. Dz.U. nr 207 z 2003r. poz z późniejszymi zmianami) niniejszym oświadczam, że : PROJEKT BUDOWLANO-WYKONAWCZY Obiekt: Budynek mieszkalny przy ulicy Poniatowskiego 29 w Katowicach Inwestor: Wyższy Urząd Górniczy w Katowicach Ul. Poniatowskiego Katowice Jednostka projektowa: ASMA PROJEKT - Joanna Piotrowska z siedzibą w Cieszynie przy ul Dybowskiego 16/3 tel.: Temat: PRZEBUDOWA CZĘŚCI PARTERU BUDYNKU MIESZKALNEGO PRZY ULICY PONIATOWSKIEGO 29 W KATOWICACH WRAZ ZE ZMIANĄ SPOSOBU UŻYTKOWANIA INSTALACJE ELEKTRYCZNE (IE): został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej oraz jest kompletny z punktu widzenia celu, któremu ma służyć.... E17
