PROJEKT ZAGOSPODAROWANIA TERENU. Obiekt: Plac zabaw Wioska na pniach. Inwestor: Lokalizacja:

Transkrypt

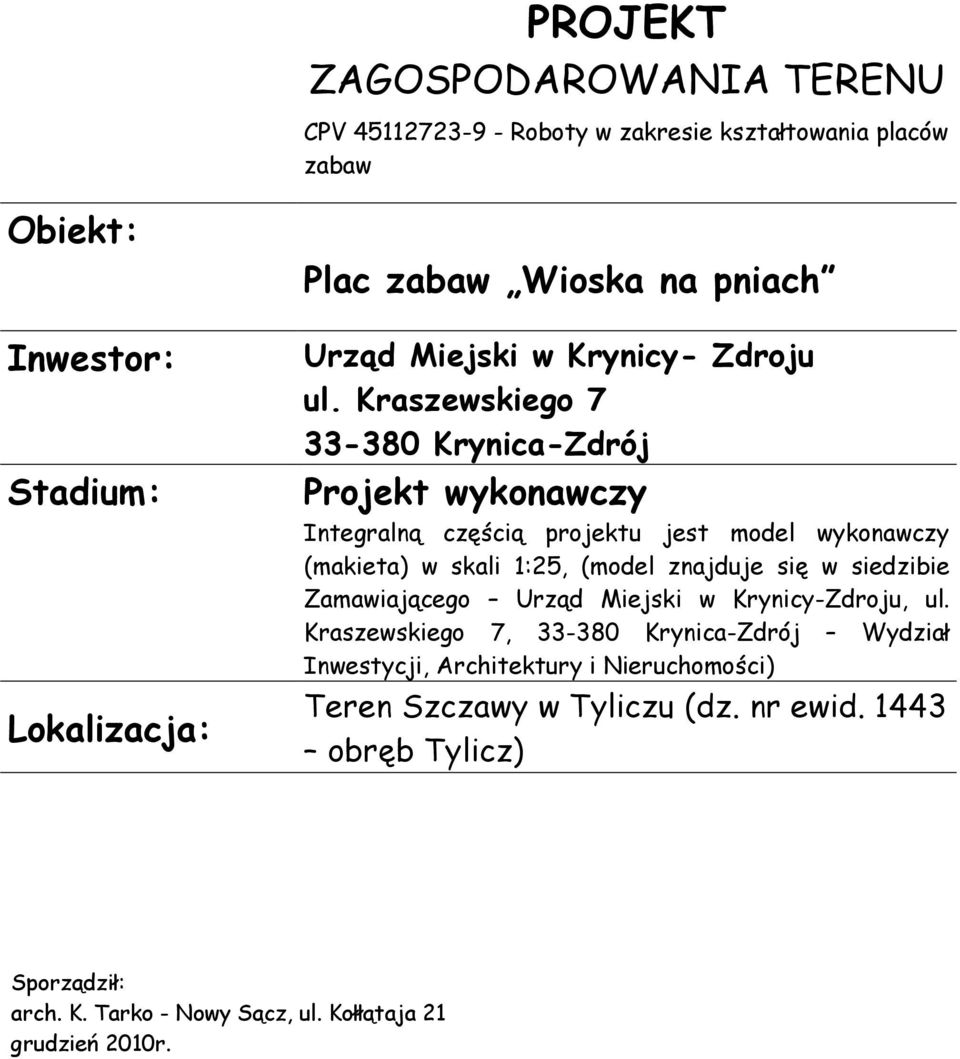

1 PROJEKT ZAGOSPODAROWANIA TERENU CPV Roboty w zakresie kształtowania placów zabaw Obiekt: Inwestor: Stadium: Lokalizacja: Plac zabaw Wioska na pniach Urząd Miejski w Krynicy- Zdroju ul. Kraszewskiego Krynica-Zdrój Projekt wykonawczy Integralną częścią projektu jest model wykonawczy (makieta) w skali 1:25, (model znajduje się w siedzibie Zamawiającego Urząd Miejski w Krynicy-Zdroju, ul. Kraszewskiego 7, Krynica-Zdrój Wydział Inwestycji, Architektury i Nieruchomości) Teren Szczawy w Tyliczu (dz. nr ewid obręb Tylicz) Sporządził: arch. K. Tarko - Nowy Sącz, ul. Kołłątaja 21 grudzień 2010r.

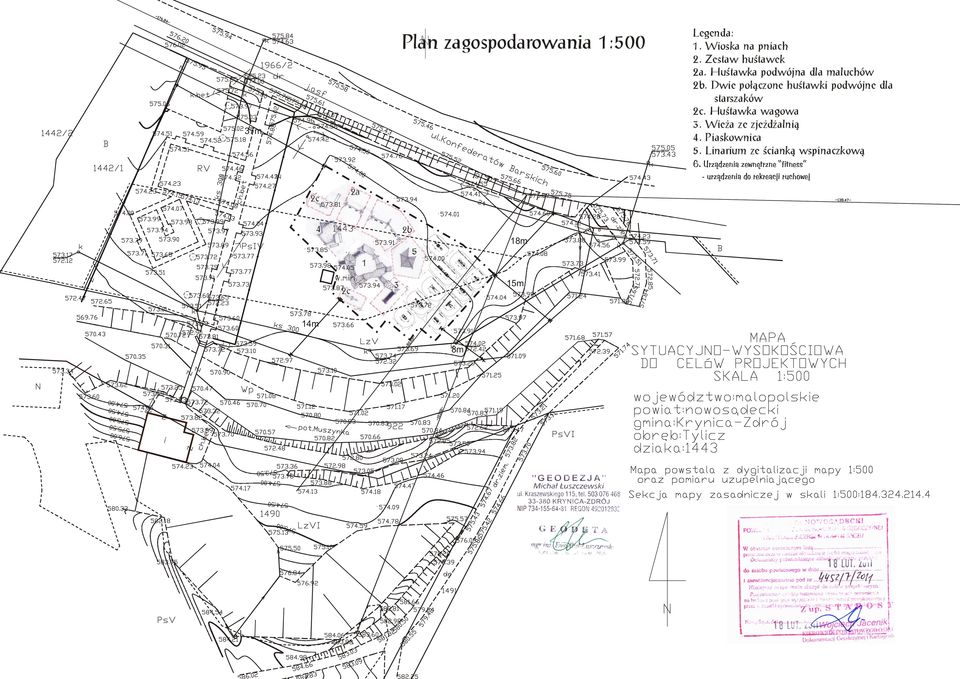

2

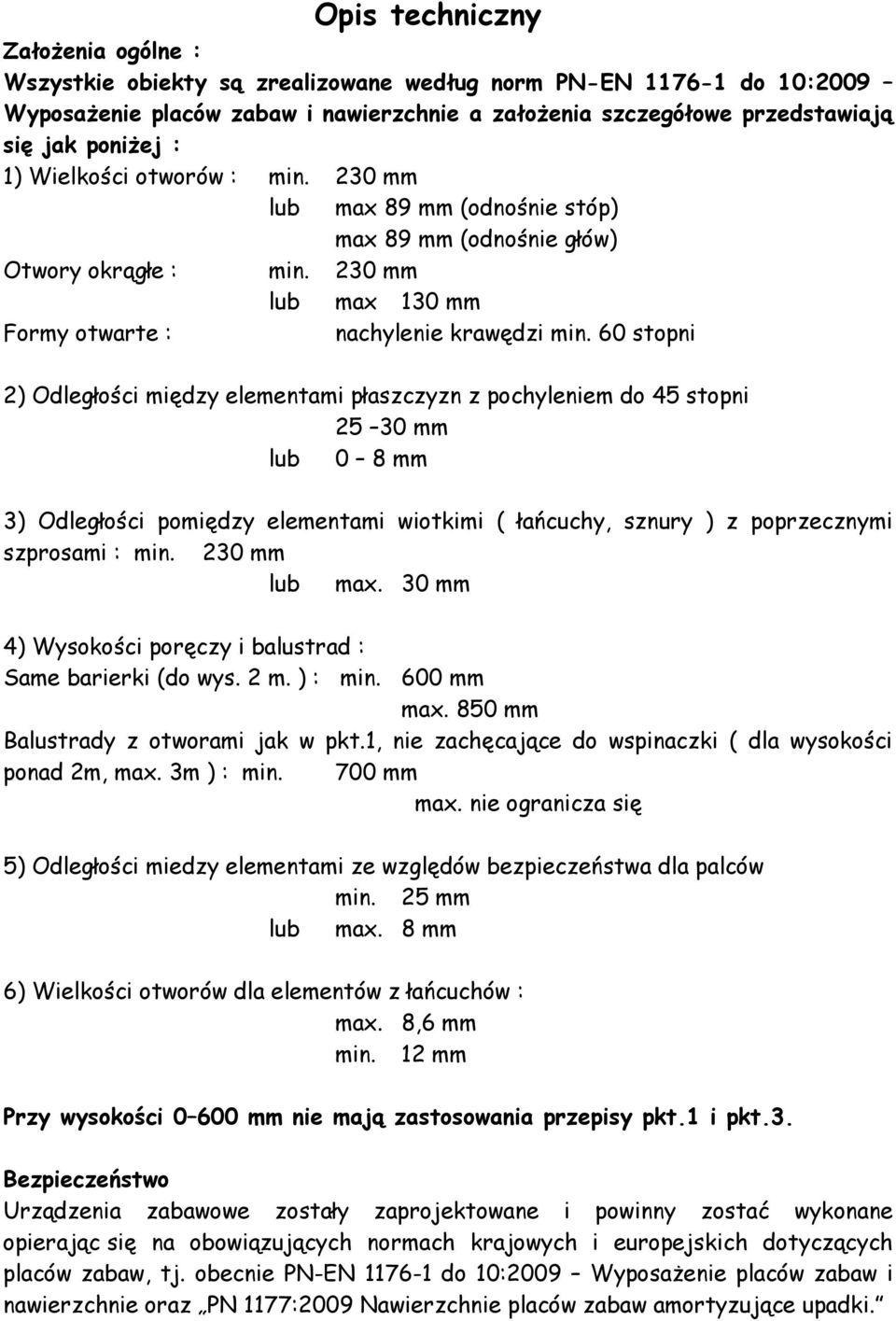

3 Opis techniczny Założenia ogólne : Wszystkie obiekty są zrealizowane według norm PN-EN do 10:2009 Wyposażenie placów zabaw i nawierzchnie a założenia szczegółowe przedstawiają się jak poniżej : 1) Wielkości otworów : min. 230 mm lub max 89 mm (odnośnie stóp) max 89 mm (odnośnie głów) Otwory okrągłe : min. 230 mm lub max 130 mm Formy otwarte : nachylenie krawędzi min. 60 stopni 2) Odległości między elementami płaszczyzn z pochyleniem do 45 stopni mm lub 0 8 mm 3) Odległości pomiędzy elementami wiotkimi ( łańcuchy, sznury ) z poprzecznymi szprosami : min. 230 mm lub max. 30 mm 4) Wysokości poręczy i balustrad : Same barierki (do wys. 2 m. ) : min. 600 mm max. 850 mm Balustrady z otworami jak w pkt.1, nie zachęcające do wspinaczki ( dla wysokości ponad 2m, max. 3m ) : min. 700 mm max. nie ogranicza się 5) Odległości miedzy elementami ze względów bezpieczeństwa dla palców min. 25 mm lub max. 8 mm 6) Wielkości otworów dla elementów z łańcuchów : max. 8,6 mm min. 12 mm Przy wysokości mm nie mają zastosowania przepisy pkt.1 i pkt.3. Bezpieczeństwo Urządzenia zabawowe zostały zaprojektowane i powinny zostać wykonane opierając się na obowiązujących normach krajowych i europejskich dotyczących placów zabaw, tj. obecnie PN-EN do 10:2009 Wyposażenie placów zabaw i nawierzchnie oraz PN 1177:2009 Nawierzchnie placów zabaw amortyzujące upadki.

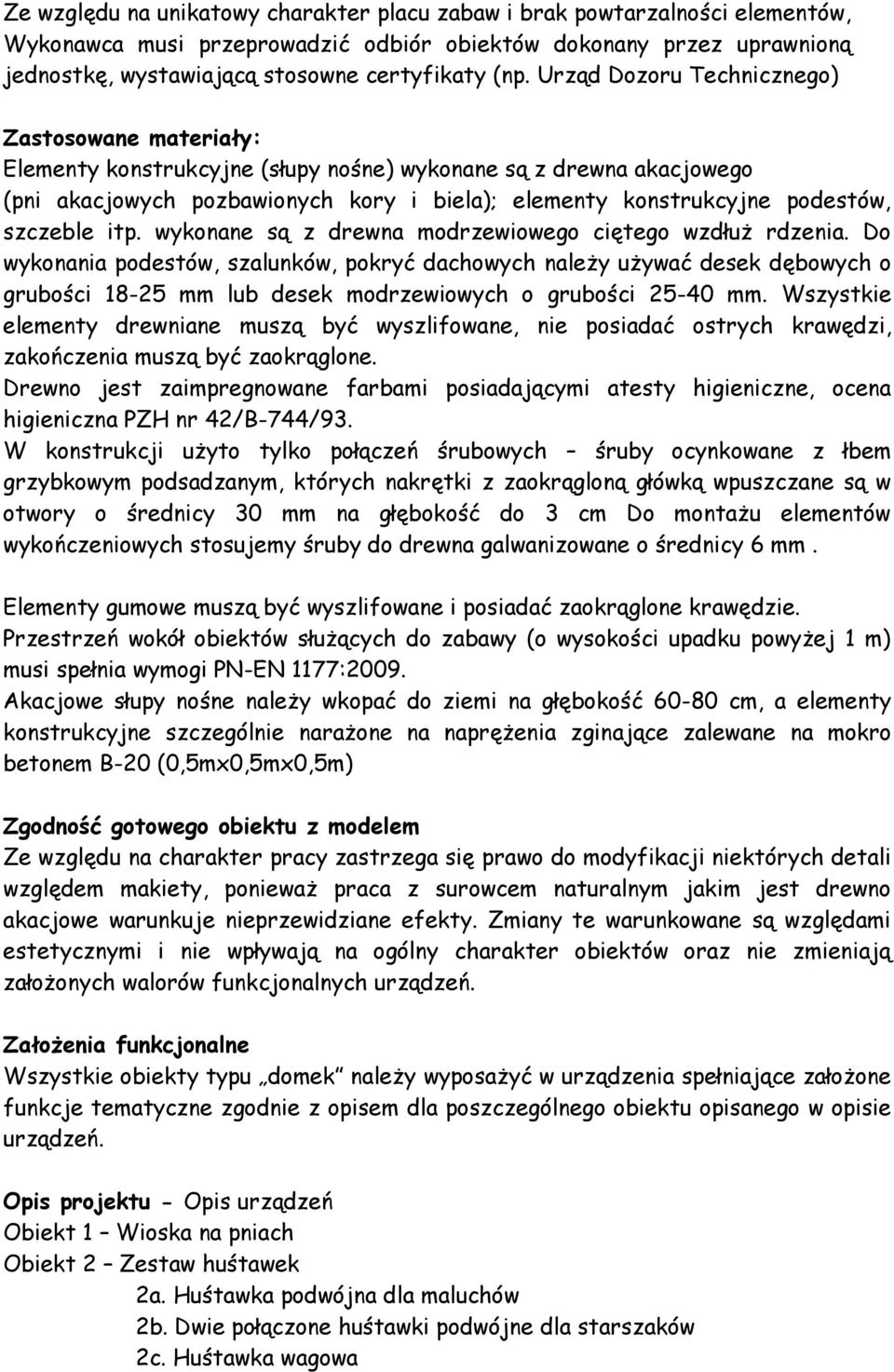

4 Ze względu na unikatowy charakter placu zabaw i brak powtarzalności elementów, Wykonawca musi przeprowadzić odbiór obiektów dokonany przez uprawnioną jednostkę, wystawiającą stosowne certyfikaty (np. Urząd Dozoru Technicznego) Zastosowane materiały: Elementy konstrukcyjne (słupy nośne) wykonane są z drewna akacjowego (pni akacjowych pozbawionych kory i biela); elementy konstrukcyjne podestów, szczeble itp. wykonane są z drewna modrzewiowego ciętego wzdłuż rdzenia. Do wykonania podestów, szalunków, pokryć dachowych należy używać desek dębowych o grubości mm lub desek modrzewiowych o grubości mm. Wszystkie elementy drewniane muszą być wyszlifowane, nie posiadać ostrych krawędzi, zakończenia muszą być zaokrąglone. Drewno jest zaimpregnowane farbami posiadającymi atesty higieniczne, ocena higieniczna PZH nr 42/B-744/93. W konstrukcji użyto tylko połączeń śrubowych śruby ocynkowane z łbem grzybkowym podsadzanym, których nakrętki z zaokrągloną główką wpuszczane są w otwory o średnicy 30 mm na głębokość do 3 cm Do montażu elementów wykończeniowych stosujemy śruby do drewna galwanizowane o średnicy 6 mm. Elementy gumowe muszą być wyszlifowane i posiadać zaokrąglone krawędzie. Przestrzeń wokół obiektów służących do zabawy (o wysokości upadku powyżej 1 m) musi spełnia wymogi PN-EN 1177:2009. Akacjowe słupy nośne należy wkopać do ziemi na głębokość cm, a elementy konstrukcyjne szczególnie narażone na naprężenia zginające zalewane na mokro betonem B-20 (0,5mx0,5mx0,5m) Zgodność gotowego obiektu z modelem Ze względu na charakter pracy zastrzega się prawo do modyfikacji niektórych detali względem makiety, ponieważ praca z surowcem naturalnym jakim jest drewno akacjowe warunkuje nieprzewidziane efekty. Zmiany te warunkowane są względami estetycznymi i nie wpływają na ogólny charakter obiektów oraz nie zmieniają założonych walorów funkcjonalnych urządzeń. Założenia funkcjonalne Wszystkie obiekty typu domek należy wyposażyć w urządzenia spełniające założone funkcje tematyczne zgodnie z opisem dla poszczególnego obiektu opisanego w opisie urządzeń. Opis projektu - Opis urządzeń Obiekt 1 Wioska na pniach Obiekt 2 Zestaw huśtawek 2a. Huśtawka podwójna dla maluchów 2b. Dwie połączone huśtawki podwójne dla starszaków 2c. Huśtawka wagowa

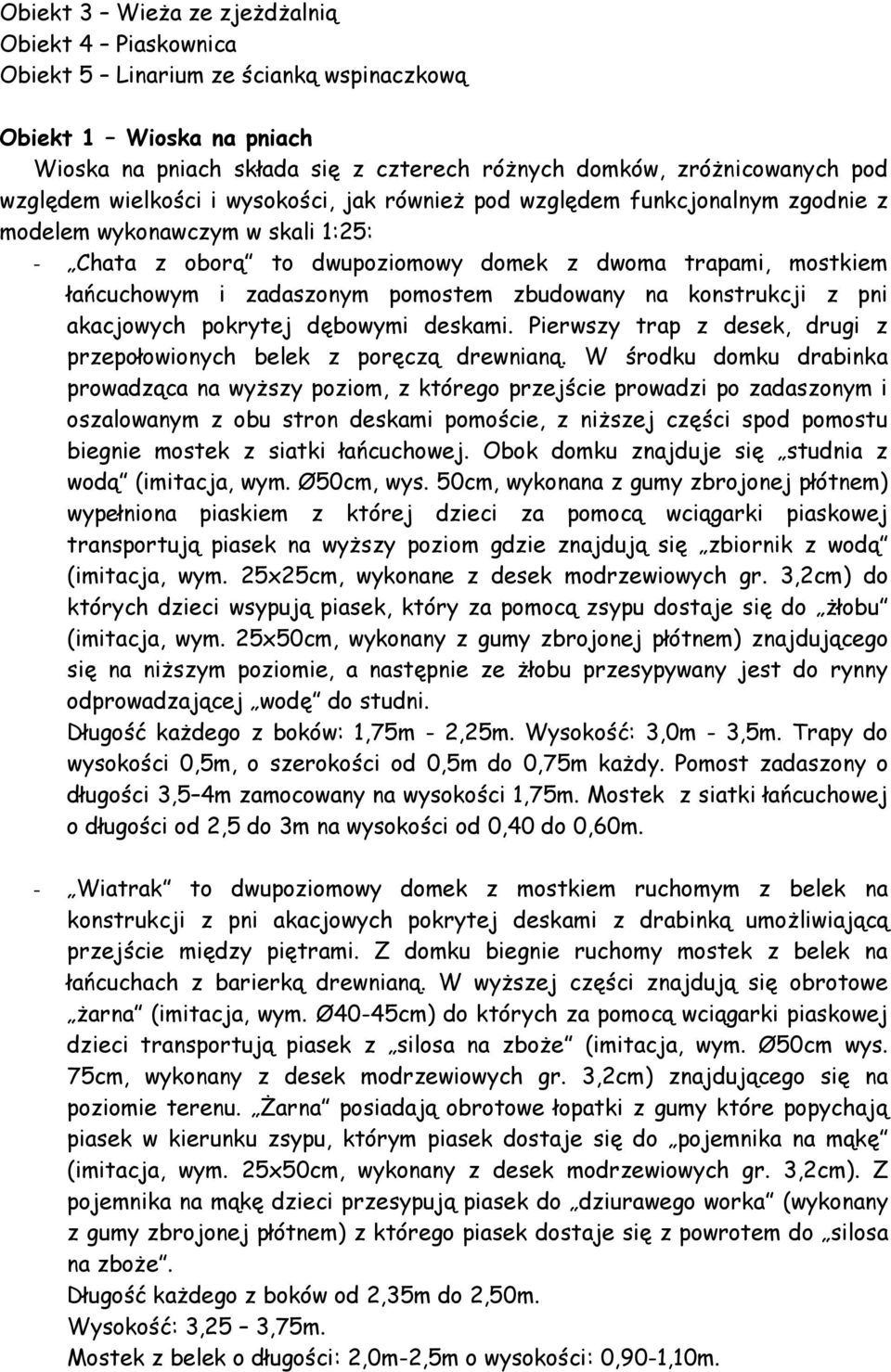

5 Obiekt 3 Wieża ze zjeżdżalnią Obiekt 4 Piaskownica Obiekt 5 Linarium ze ścianką wspinaczkową Obiekt 1 Wioska na pniach Wioska na pniach składa się z czterech różnych domków, zróżnicowanych pod względem wielkości i wysokości, jak również pod względem funkcjonalnym zgodnie z modelem wykonawczym w skali 1:25: - Chata z oborą to dwupoziomowy domek z dwoma trapami, mostkiem łańcuchowym i zadaszonym pomostem zbudowany na konstrukcji z pni akacjowych pokrytej dębowymi deskami. Pierwszy trap z desek, drugi z przepołowionych belek z poręczą drewnianą. W środku domku drabinka prowadząca na wyższy poziom, z którego przejście prowadzi po zadaszonym i oszalowanym z obu stron deskami pomoście, z niższej części spod pomostu biegnie mostek z siatki łańcuchowej. Obok domku znajduje się studnia z wodą (imitacja, wym. Ø50cm, wys. 50cm, wykonana z gumy zbrojonej płótnem) wypełniona piaskiem z której dzieci za pomocą wciągarki piaskowej transportują piasek na wyższy poziom gdzie znajdują się zbiornik z wodą (imitacja, wym. 25x25cm, wykonane z desek modrzewiowych gr. 3,2cm) do których dzieci wsypują piasek, który za pomocą zsypu dostaje się do żłobu (imitacja, wym. 25x50cm, wykonany z gumy zbrojonej płótnem) znajdującego się na niższym poziomie, a następnie ze żłobu przesypywany jest do rynny odprowadzającej wodę do studni. Długość każdego z boków: 1,75m - 2,25m. Wysokość: 3,0m - 3,5m. Trapy do wysokości 0,5m, o szerokości od 0,5m do 0,75m każdy. Pomost zadaszony o długości 3,5 4m zamocowany na wysokości 1,75m. Mostek z siatki łańcuchowej o długości od 2,5 do 3m na wysokości od 0,40 do 0,60m. - Wiatrak to dwupoziomowy domek z mostkiem ruchomym z belek na konstrukcji z pni akacjowych pokrytej deskami z drabinką umożliwiającą przejście między piętrami. Z domku biegnie ruchomy mostek z belek na łańcuchach z barierką drewnianą. W wyższej części znajdują się obrotowe żarna (imitacja, wym. Ø40-45cm) do których za pomocą wciągarki piaskowej dzieci transportują piasek z silosa na zboże (imitacja, wym. Ø50cm wys. 75cm, wykonany z desek modrzewiowych gr. 3,2cm) znajdującego się na poziomie terenu. Żarna posiadają obrotowe łopatki z gumy które popychają piasek w kierunku zsypu, którym piasek dostaje się do pojemnika na mąkę (imitacja, wym. 25x50cm, wykonany z desek modrzewiowych gr. 3,2cm). Z pojemnika na mąkę dzieci przesypują piasek do dziurawego worka (wykonany z gumy zbrojonej płótnem) z którego piasek dostaje się z powrotem do silosa na zboże. Długość każdego z boków od 2,35m do 2,50m. Wysokość: 3,25 3,75m. Mostek z belek o długości: 2,0m-2,5m o wysokości: 0,90-1,10m.

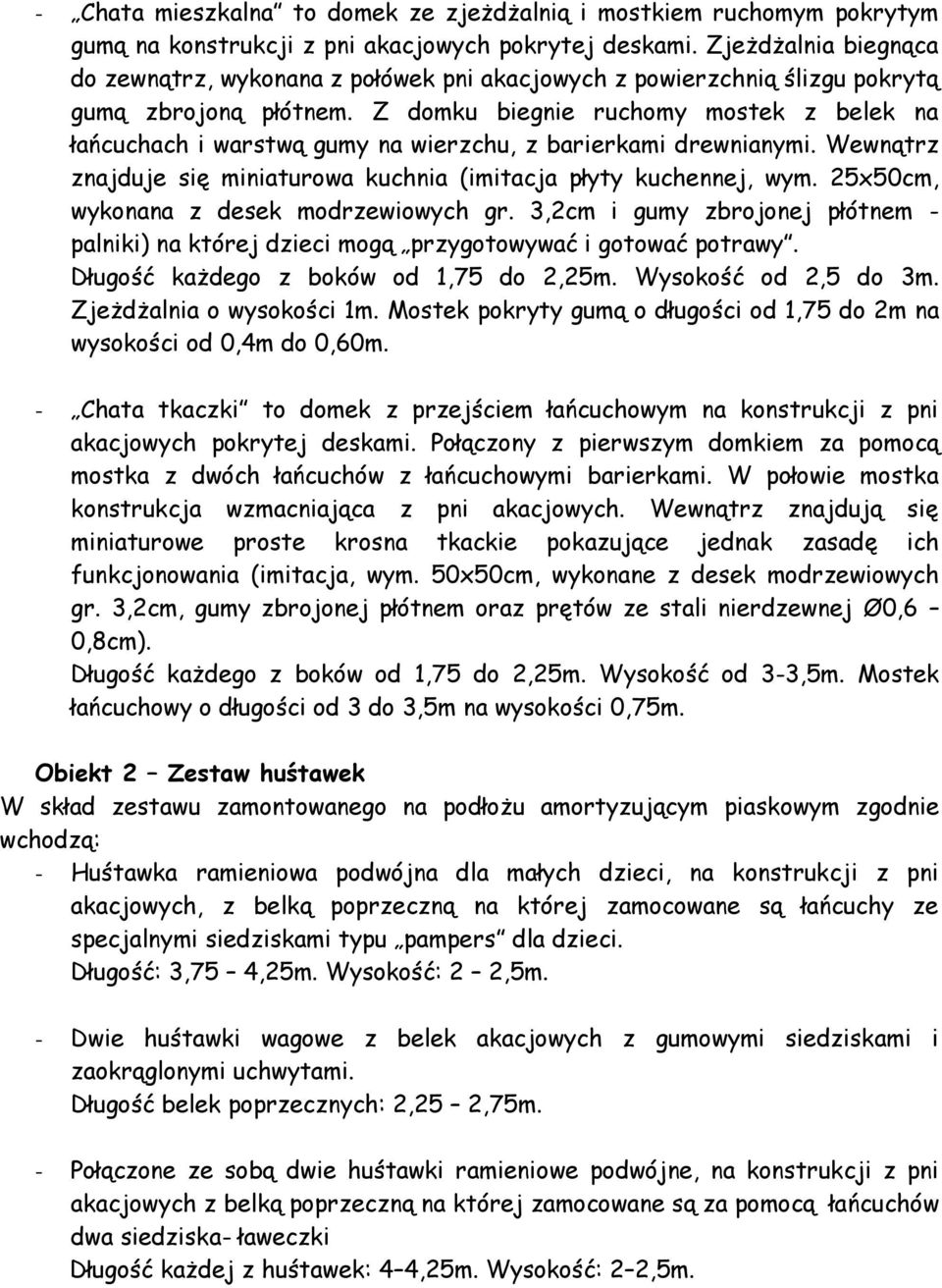

6 - Chata mieszkalna to domek ze zjeżdżalnią i mostkiem ruchomym pokrytym gumą na konstrukcji z pni akacjowych pokrytej deskami. Zjeżdżalnia biegnąca do zewnątrz, wykonana z połówek pni akacjowych z powierzchnią ślizgu pokrytą gumą zbrojoną płótnem. Z domku biegnie ruchomy mostek z belek na łańcuchach i warstwą gumy na wierzchu, z barierkami drewnianymi. Wewnątrz znajduje się miniaturowa kuchnia (imitacja płyty kuchennej, wym. 25x50cm, wykonana z desek modrzewiowych gr. 3,2cm i gumy zbrojonej płótnem - palniki) na której dzieci mogą przygotowywać i gotować potrawy. Długość każdego z boków od 1,75 do 2,25m. Wysokość od 2,5 do 3m. Zjeżdżalnia o wysokości 1m. Mostek pokryty gumą o długości od 1,75 do 2m na wysokości od 0,4m do 0,60m. - Chata tkaczki to domek z przejściem łańcuchowym na konstrukcji z pni akacjowych pokrytej deskami. Połączony z pierwszym domkiem za pomocą mostka z dwóch łańcuchów z łańcuchowymi barierkami. W połowie mostka konstrukcja wzmacniająca z pni akacjowych. Wewnątrz znajdują się miniaturowe proste krosna tkackie pokazujące jednak zasadę ich funkcjonowania (imitacja, wym. 50x50cm, wykonane z desek modrzewiowych gr. 3,2cm, gumy zbrojonej płótnem oraz prętów ze stali nierdzewnej Ø0,6 0,8cm). Długość każdego z boków od 1,75 do 2,25m. Wysokość od 3-3,5m. Mostek łańcuchowy o długości od 3 do 3,5m na wysokości 0,75m. Obiekt 2 Zestaw huśtawek W skład zestawu zamontowanego na podłożu amortyzującym piaskowym zgodnie wchodzą: - Huśtawka ramieniowa podwójna dla małych dzieci, na konstrukcji z pni akacjowych, z belką poprzeczną na której zamocowane są łańcuchy ze specjalnymi siedziskami typu pampers dla dzieci. Długość: 3,75 4,25m. Wysokość: 2 2,5m. - Dwie huśtawki wagowe z belek akacjowych z gumowymi siedziskami i zaokrąglonymi uchwytami. Długość belek poprzecznych: 2,25 2,75m. - Połączone ze sobą dwie huśtawki ramieniowe podwójne, na konstrukcji z pni akacjowych z belką poprzeczną na której zamocowane są za pomocą łańcuchów dwa siedziska- ławeczki Długość każdej z huśtawek: 4 4,25m. Wysokość: 2 2,5m.

7 Obiekt 3 Wieża ze zjeżdżalnią Wieża z belek akacjowych zamontowana na podłożu amortyzującym piaskowym składająca się z umieszczonego na wysokości 2m podestu, do którego przytwierdzone są 3 podejścia, takie jak ścianka wspinaczkowa, deskowy podest z łańcuchowymi barierkami i drabinka z belek. Zjeżdżalnia z połówek belek akacjowych z powierzchnią ślizgu pokrytą gumą zbrojoną płótnem. Długość boku: 0,75 1,25m. Wysokość podestu 2m. Długość zjeżdżalni: 2,40-2,60m. Obiekt 4 Piaskownica Wykonana z połówek pni akacjowych piaskownica na rzucie dowolnego wielokąta nieforemnego, o polu powierzchni 12m 2. W dwóch narożnikach piaskownicy przymocowane deskowe stoliki o dł. min. 1,5m i szer. 0,4m do zabawy piaskiem, z powycinanymi min. 4 otworami o różnych kształtach (kwadrat, prostokąt, trójkąt, koło śr. Ø15cm ). Obiekt 5 Linarium ze ścianką wspinaczkową Wykonana z łańcucha ocynkowanego ogniowo piramida, na konstrukcji z belek akacjowych. Podstawa piramidy na rzucie wielokąta nieforemnego. Cztery ściany piramidy z siatki łańcuchowej, do wysokości 2,90-3,20m. Zamiast piątej siatkowej ściany, zamontowane dwie drewniane ścianki wspinaczkowe, z których można przechodzić bezpośrednio na łańcuchy. Długość boków przy podstawie: 2,0m 2,5m. ELEMENTY DODATKOWE - Ławki 6 szt. bez oparcia Wykonane w tego samego materiału co urządzenia zabawowe, tj. połówek pni akacjowych wkopanych w podłoże na głębokość 0,60m-0,80m. Wymiary min. 170x60x70 (m). - Regulamin placu zabaw 1 szt. Regulamin w formacie A3 umieszczony na tablicy informacyjnej (wys. 2m) zamieszczenie w sposób czytelny dla użytkowników placu zabaw (z uwzględnieniem w regulaminie zakazu wprowadzania zwierząt, zakazu palenia oraz spożywania napojów alkoholowych, a także wnoszenia napojów i innych wyrobów spożywanych w opakowaniach szklanych) oraz wskazujący, na wypadek zaistnienia sytuacji zagrażającej bezpieczeństwu osób korzystających z placu zabaw, numer telefonu osoby upoważnionej, a ponadto numery telefonów alarmowych.

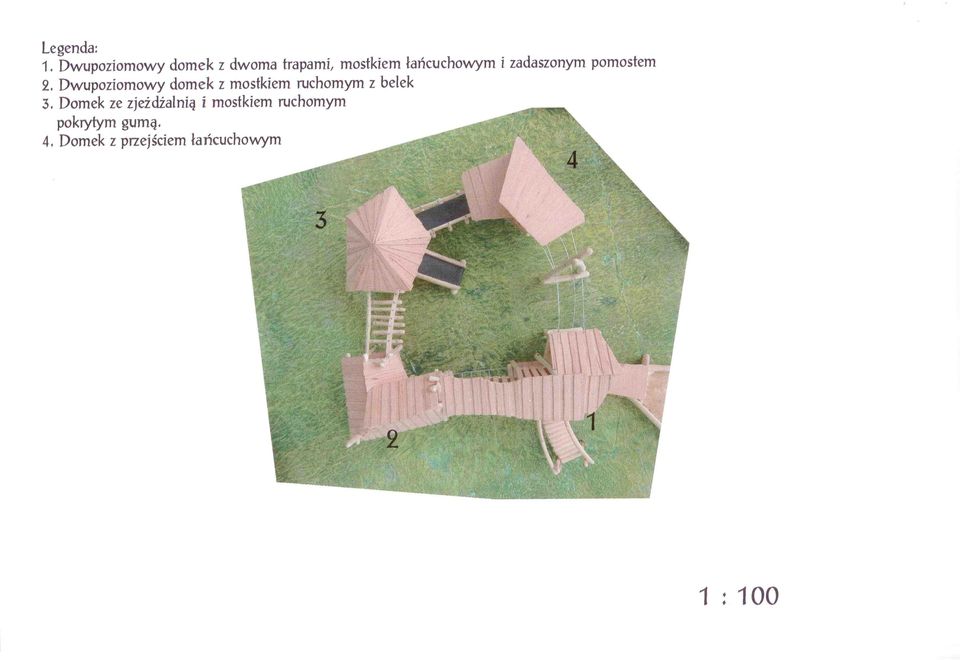

8

9

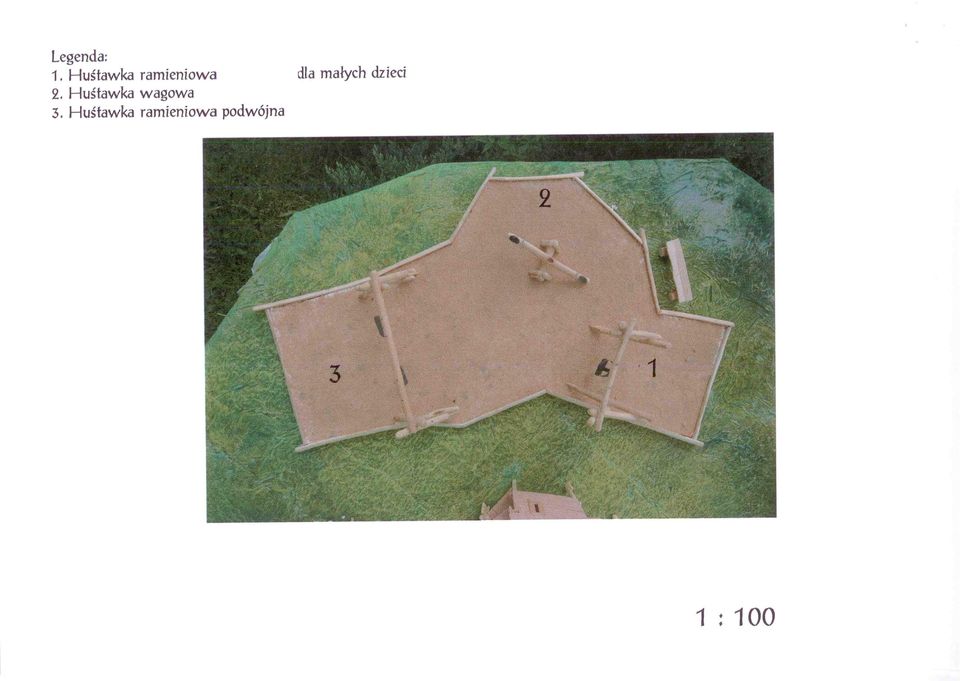

10

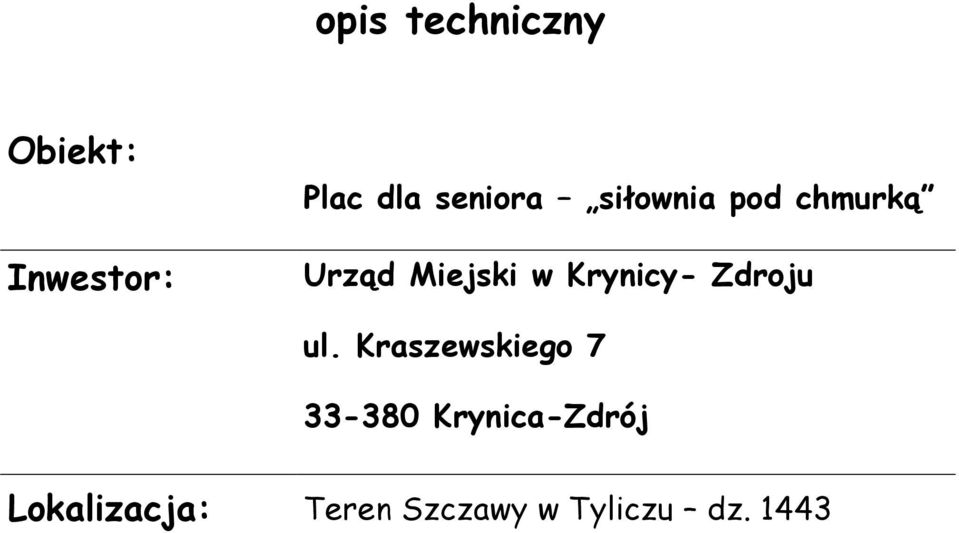

11 opis techniczny Obiekt: Inwestor: Plac dla seniora siłownia pod chmurką Urząd Miejski w Krynicy- Zdroju ul. Kraszewskiego Krynica-Zdrój Lokalizacja: Teren Szczawy w Tyliczu dz. 1443

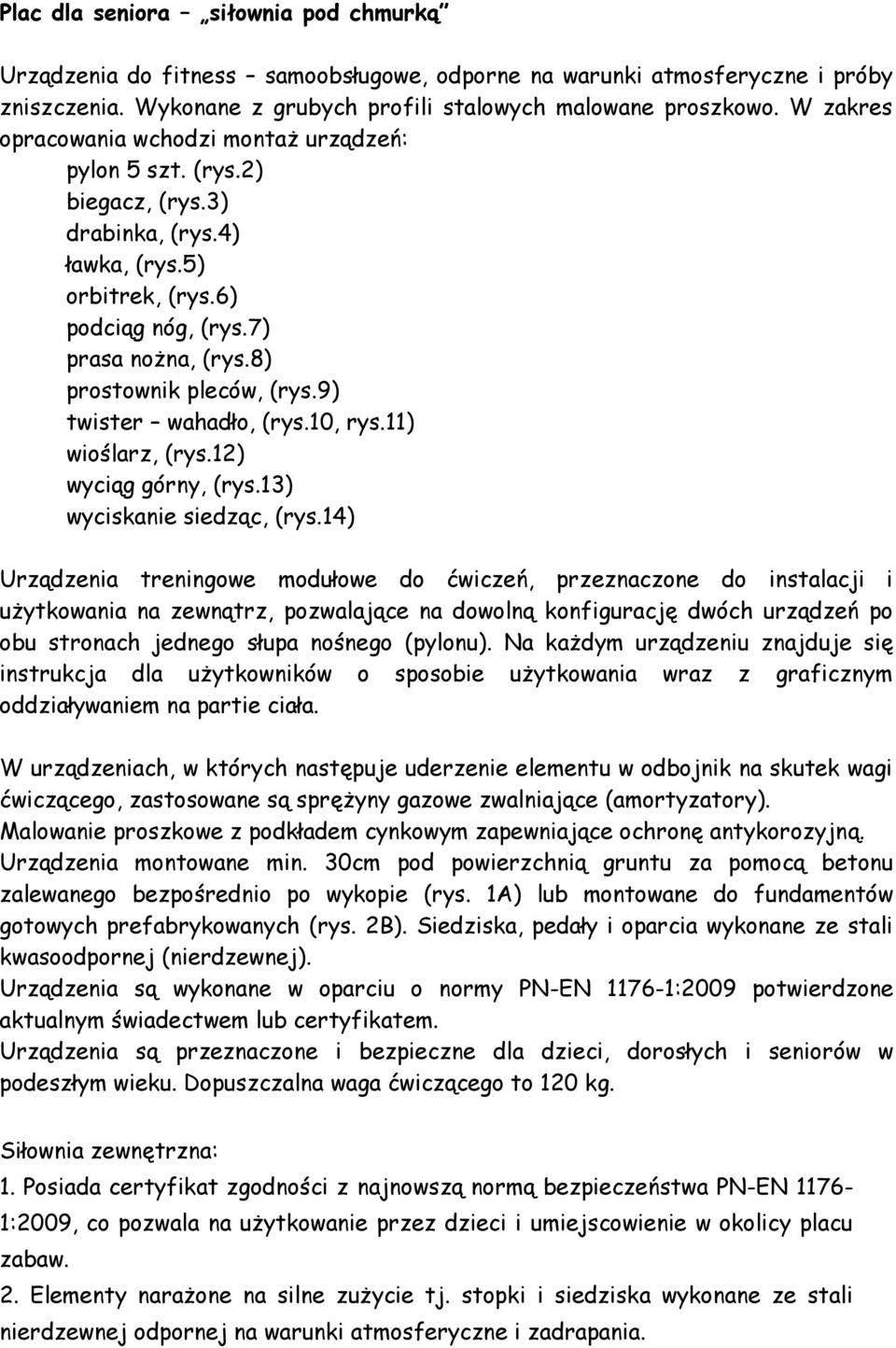

12 Plac dla seniora siłownia pod chmurką Urządzenia do fitness samoobsługowe, odporne na warunki atmosferyczne i próby zniszczenia. Wykonane z grubych profili stalowych malowane proszkowo. W zakres opracowania wchodzi montaż urządzeń: pylon 5 szt. (rys.2) biegacz, (rys.3) drabinka, (rys.4) ławka, (rys.5) orbitrek, (rys.6) podciąg nóg, (rys.7) prasa nożna, (rys.8) prostownik pleców, (rys.9) twister wahadło, (rys.10, rys.11) wioślarz, (rys.12) wyciąg górny, (rys.13) wyciskanie siedząc, (rys.14) Urządzenia treningowe modułowe do ćwiczeń, przeznaczone do instalacji i użytkowania na zewnątrz, pozwalające na dowolną konfigurację dwóch urządzeń po obu stronach jednego słupa nośnego (pylonu). Na każdym urządzeniu znajduje się instrukcja dla użytkowników o sposobie użytkowania wraz z graficznym oddziaływaniem na partie ciała. W urządzeniach, w których następuje uderzenie elementu w odbojnik na skutek wagi ćwiczącego, zastosowane są sprężyny gazowe zwalniające (amortyzatory). Malowanie proszkowe z podkładem cynkowym zapewniające ochronę antykorozyjną. Urządzenia montowane min. 30cm pod powierzchnią gruntu za pomocą betonu zalewanego bezpośrednio po wykopie (rys. 1A) lub montowane do fundamentów gotowych prefabrykowanych (rys. 2B). Siedziska, pedały i oparcia wykonane ze stali kwasoodpornej (nierdzewnej). Urządzenia są wykonane w oparciu o normy PN-EN :2009 potwierdzone aktualnym świadectwem lub certyfikatem. Urządzenia są przeznaczone i bezpieczne dla dzieci, dorosłych i seniorów w podeszłym wieku. Dopuszczalna waga ćwiczącego to 120 kg. Siłownia zewnętrzna: 1. Posiada certyfikat zgodności z najnowszą normą bezpieczeństwa PN-EN :2009, co pozwala na użytkowanie przez dzieci i umiejscowienie w okolicy placu zabaw. 2. Elementy narażone na silne zużycie tj. stopki i siedziska wykonane ze stali nierdzewnej odpornej na warunki atmosferyczne i zadrapania.

13 3. Odległości pomiędzy elementami ruchomymi urządzeń a stałymi powinny być większe niż 23 cm co zabezpiecza przed niebezpiecznym zakleszczeniem części ciała (bezpieczeństwo ćwiczących w szczególności dzieci). 4. Zastosowanie ograniczników, które uniemożliwiają nadmierne wychylenia elementów wahających się powyżej 50 stopni zapobiegając niebezpiecznym uderzeniom. 5. Zastosowanie amortyzatorów w celu zredukowania siły zderzeń elementów swobodnie opadających np. prasy nożne. 6. Urządzenia montowane do fundamentów minimum 30 cm pod ziemią co zapobiega przypadkowemu lub celowemu odkryciu fundamentu i mocowania. 7. Urządzenia modułowe pozwalające na zastosowanie dowolnej konfiguracji dwóch różnych stanowisk do ćwiczeń po obu stronach słupa nośnego (pylona). STREFY BEZPIECZEŃSTWA Bezpieczeństwo użytkowania urządzeń zależy od właściwej instalacji zgodnej z instrukcją. Tylko właściwie zamocowane urządzenia mogą być używane. Przed oddaniem do użytku należy dokonać kontroli poprawności montażu. Minimalne strefy bezpieczeństwa (rys.15) Należy zachować odpowiednie strefy bezpieczeństwa wokół urządzenia. W strefie bezpieczeństwa nie może znajdować się, żaden element. - dla urządzeń o wysokości < 60 cm nie ma stref bezpieczeństwa - dla urządzeń o wysokości cm strefa bezpieczeństwa wynosi 150 cm - dla urządzeń o wysokości >150 cm strefa bezpieczeństwa = 0,5 m + 0,6 x wysokość urządzenia

14 RYS. 1A Montaż do fundamentów zalewanych betonem 1. Przygotować szablon (jeżeli nie został dołączony do urządzenia) np. ze sklejki i zaznaczyć otwory do przewiercenia, 2. Przymocować zbrojenie do szablonu, 3. Wykopać fundament, 4. Zalać fundament betonem B25 do wysokości 30 cm pod powierzchnią gruntu, 5. Szablon ze zbrojeniem wcisnąć w płynny beton, wypoziomować. 6. Zbrojenie wykonać z prętów gwintowanych Ř 14 mm, długość minimum 30 cm, zagięty w dolnej części jak na rysunku poniżej, 7. Beton pozostawić do całkowitego utwardzenia, 8. Przymocować urządzenie zachowując pion pylona, 9. Zasypać fundament 30 cm warstwą ziemi. 10. Nakleić na urządzenia dołączone nalepki informacyjne. Rysunek nr. 1 Fundamenty pylona Rysunek nr. 2 Fundamenty pojedynczy dodatkowy 30

15 RYS. 1B Montaż do fundamentów prefabrykowanych 1. Wykopać fundament o głębokości cm, 2. Ułożyć fundament prefabrykowany 30 cm pod powierzchnią ziemi, wypoziomować, 3. Nawiercić otwory w betonie do zamocowania kotew rozporowych, 4. Zamocować stalowe kotwy rozporowe (pręt Ř 16 mm), upewnić się, że wszystkie dobrze są zamocowane w betonie, 5. Przymocować urządzenie zachowując pion pylona, 6. Zasypać fundament 30 cm warstwą ziemi. 7. Nakleić na urządzenia dołączone nalepki informacyjne. Rysunek nr. 3 Fundamenty pylona Rysunek nr. 4 Fundamenty pojedynczy dodatkowy

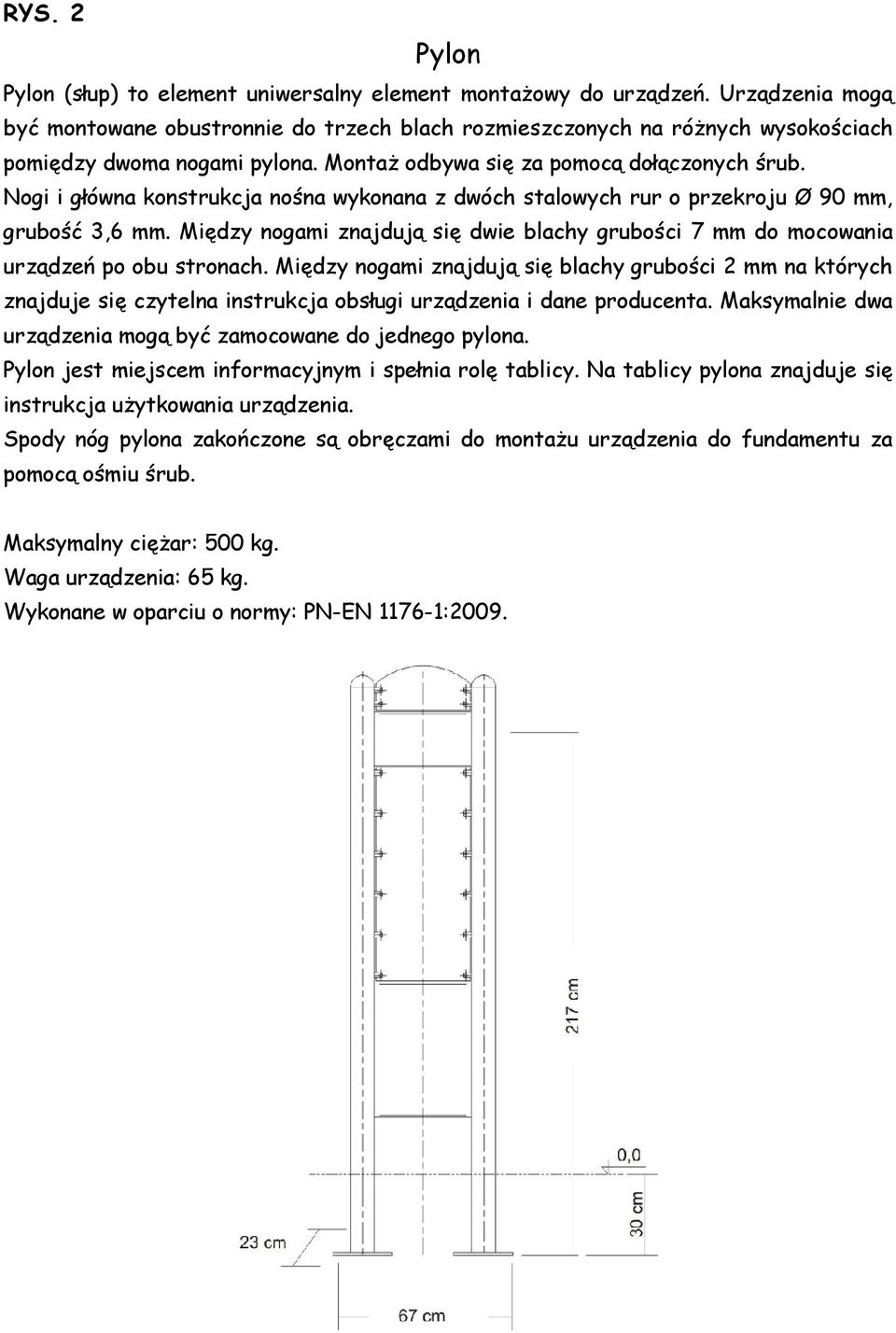

16 RYS. 2 Pylon Pylon (słup) to element uniwersalny element montażowy do urządzeń. Urządzenia mogą być montowane obustronnie do trzech blach rozmieszczonych na różnych wysokościach pomiędzy dwoma nogami pylona. Montaż odbywa się za pomocą dołączonych śrub. Nogi i główna konstrukcja nośna wykonana z dwóch stalowych rur o przekroju Ø 90 mm, grubość 3,6 mm. Między nogami znajdują się dwie blachy grubości 7 mm do mocowania urządzeń po obu stronach. Między nogami znajdują się blachy grubości 2 mm na których znajduje się czytelna instrukcja obsługi urządzenia i dane producenta. Maksymalnie dwa urządzenia mogą być zamocowane do jednego pylona. Pylon jest miejscem informacyjnym i spełnia rolę tablicy. Na tablicy pylona znajduje się instrukcja użytkowania urządzenia. Spody nóg pylona zakończone są obręczami do montażu urządzenia do fundamentu za pomocą ośmiu śrub. Maksymalny ciężar: 500 kg. Waga urządzenia: 65 kg. Wykonane w oparciu o normy: PN-EN :2009.

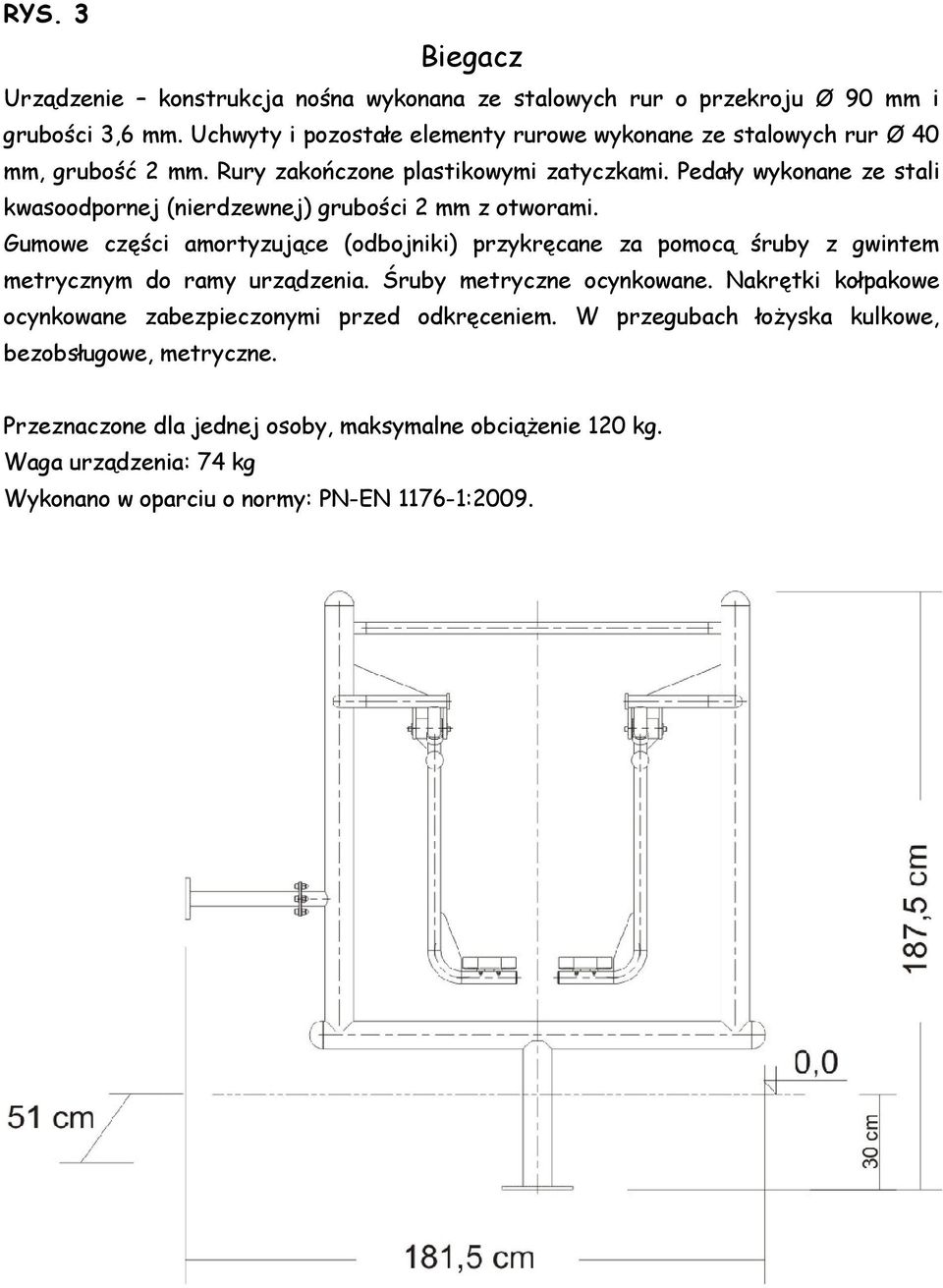

17 RYS. 3 Biegacz Urządzenie konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Pedały wykonane ze stali kwasoodpornej (nierdzewnej) grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Przeznaczone dla jednej osoby, maksymalne obciążenie 120 kg. Waga urządzenia: 74 kg Wykonano w oparciu o normy: PN-EN :2009.

18 RYS. 4 Drabinka uniwersalna Urządzenie konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Waga urządzenia: 24 kg Przeznaczone dla jednej osoby, maksymalne obciążenie 120 kg. Wykonano w oparciu o normy: PN-EN :2009.

19 RYS. 5 Ławka Urządzenie konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Siedzisko wykonane ze stali kwasoodpornej (nierdzewnej) grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Waga urządzenia: 27 kg Przeznaczone dla jednej osoby, maksymalne obciążenie 120 kg. Wykonano w oparciu o normy: PN-EN :2009.

20 RYS. 6 Orbitek Urządzenie konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Pedały wykonane ze stali kwasoodpornej (nierdzewnej) grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Waga urządzenia: 66 kg Przeznaczone dla jednej osoby, maksymalne obciążenie 120 kg. Wykonano w oparciu o normy: PN-EN :2009.

21 RYS. 7 Podciąg nóg Urządzenie konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Waga urządzenia: 20 kg Przeznaczone dla jednej osoby, maksymalne obciążenie 120 kg. Wykonano w oparciu o normy: PN-EN :2009.

22 RYS. 8 Prasa nożna Urządzenie konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Siedzisko, oparcie i pedały wykonane ze stali kwasoodpornej (nierdzewnej) grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Waga urządzenia: 45 kg Przeznaczone dla jednej osoby, maksymalne obciążenie 120 kg. Wykonano w oparciu o normy: PN-EN :2009.

23 RYS. 9 Prostownik pleców Urządzenie konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Siedzisko i pedały wykonane ze stali kwasoodpornej (nierdzewnej) grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Waga urządzenia: 20 kg Przeznaczone dla jednej osoby, maksymalne obciążenie 120 kg. Wykonano w oparciu o normy: PN-EN :2009.

24 RYS. 10 Twister obrotowy Urządzenie konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Pedały wykonane ze stali kwasoodpornej (nierdzewnej) grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Waga urządzenia: 15 kg Przeznaczone dla jednej osoby, maksymalne obciążenie 120 kg. Wykonano w oparciu o normy: PN-EN :2009.

25 RYS. 11 Wahadło Urządzenie konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Pedały wykonane ze stali kwasoodpornej (nierdzewnej) grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Waga urządzenia: 50 kg Przeznaczone dla jednej osoby, maksymalne obciążenie 120 kg. Wykonano w oparciu o normy: PN-EN :2009.

26 RYS. 12 Wioślarz Urządzenie konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Siedzisko i pedały wykonane ze stali kwasoodpornej (nierdzewnej) grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Waga urządzenia: 24 kg Przeznaczone dla jednej osoby, maksymalne obciążenie 120 kg. Wykonano w oparciu o normy: PN-EN :2009.

27 RYS. 13 Wyciąg górny Urządzenie konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Siedzisko wykonane ze stali kwasoodpornej (nierdzewnej) grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Waga urządzenia: 24 kg Przeznaczone dla jednej osoby, maksymalne obciążenie 120 kg. Wykonano w oparciu o normy: PN-EN :2009.

28 RYS. 14 Wyciskanie siedząc Urządzenie konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Siedzisko wykonane ze stali kwasoodpornej (nierdzewnej) grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Waga urządzenia: 24 kg Przeznaczone dla jednej osoby, maksymalne obciążenie 120 kg. Wykonano w oparciu o normy: PN-EN :2009.

29

30

31 PLAC ZABAW W MUSZYNCE Roboty w zakresie kształtowania placów zabaw PROJEKT ZAGOSPODAROWANIA TERENU Inwestor: Urząd Miejski w Krynicy- Zdroju ul. Kraszewskiego Krynica-Zdrój Lokalizacja: Muszynka dz. 86/1, 86/2 Sporządził: arch. K. Tarko - Nowy Sącz, ul. Kołłątaja 21 grudzień 2011r.

32 1m 2m 2m 1m Plan zagospodarowania obręb Muszynkka (dz. 86/1 i 86/2) 1,5m 12 m 7,5 m 7m 2m LEGENDA 1. Urządzenia zabawowe z drewna klejonego 2. Urządzenia zewnętrzne fitness - urządzenia do rekreacji ruchowej

33

34 1. Cechy obiektu dotyczące rozwiązań budowlano-konstrukcyjnych 1.1. Ogólne wymagania dla wykonania i montażu urządzeń zabawowych sprzętu rekreacyjnego a) powinien być wykonany z bezpiecznych i trwałych materiałów, b) powinien być zgodny z Polskimi Normami oraz warunkami bezpieczeństwa określonymi w szczególności w przepisach o ogólnym bezpieczeństwie produktów oraz przepisach w sprawie bezpieczeństwa i higieny w publicznych i niepublicznych szkołach i placówkach c) powinien być rozmieszczony na placu zabaw w sposób umożliwiający zachowania bezpiecznych stref pomiędzy urządzeniami rozmieszczenie i strefy bezpieczeństwa dla poszczególnych urządzeń zostały wskazane na planie zagospodarowania terenu. d) przy każdym urządzeniu zainstalowanym na placu zabaw powinny być umieszczone czytelne tablice informacyjne pokazujące możliwości i sposób wykorzystania każdego urządzenia, tak aby osoby, pod których opieką dzieci będą przebywały po zajęciach lekcyjnych, mogły zagwarantować bezpieczne korzystanie z tych urządzeń (tabliczki informujące o sposobie wykorzystania danego elementu wyposażenia i przestrzeganiu zasad bezpiecznego użytkowania). Wszystkie urządzenia przeznaczone do zamontowania na placu zabaw muszą być fabrycznie nowe i posiadać atesty i certyfikaty wydane przez jednostki certyfikujące, posiadające akredytacje polskiego Centrum Akredytacji, a także spełniać wymogi Polskich Norm i UE: Wymagane normy: PN-EN 1176 Wyposażenie placów zabaw i nawierzchni, składa się z następujących części: PN-EN Wyposażenie placów zabaw i nawierzchni Część 1: Ogólne wymagania i metody badań PN-EN Wyposażenie placów zabaw i nawierzchni Część 2: Dodatkowe wymagania bezpieczeństwa i metody badań huśtawek PN-EN Wyposażenie placów zabaw i nawierzchni Część 3: Dodatkowe wymagania bezpieczeństwa i metody badań zjeżdżalni PN-EN Wyposażenie placów zabaw i nawierzchni Część 4: Dodatkowe wymagania bezpieczeństwa i metody badań kolejek linowych PN-EN Wyposażenie placów zabaw i nawierzchni Część 5: Dodatkowe wymagania bezpieczeństwa i metody badań karuzeli PN-EN Wyposażenie placów zabaw i nawierzchni Część 6: Dodatkowe wymagania bezpieczeństwa i metody badań urządzeń kołyszących PN-EN Wyposażenie placów zabaw i nawierzchni Część 7: Wytyczne instalowania, kontroli, konserwacji i eksploatacji PN-EN Wyposażenie placów zabaw i nawierzchni Część 10: Dodatkowe wymagania bezpieczeństwa i metody badań całkowicie obudowanych urządzeń do zabawy PN-EN Wyposażenie placów zabaw i nawierzchni Część 11: Dodatkowe wymagania bezpieczeństwa i metody badań sieci przestrzennej oraz PN-EN 1177 Nawierzchnie placów zabaw amortyzujące upadki Wyznaczanie krytycznej wysokości upadku PN-EN Trwałość drewna i materiałów drewnopochodnych Definicja klas użytkowania Część 2: zastosowanie do drewna litego PN-EN Trwałość drewna i materiałów drewnopochodnych Naturalna trwałość drewna litego Wytyczne dotyczące naturalnej trwałości i podatności na nasycanie wybranych gatunków drewna mających znaczenie w Europie

35 PN-EN Trwałość drewna i materiałów drewnopochodnych Drewno lite zabezpieczone środkami ochrony Część 1: Klasyfikacja wnikania i retencji środka ochrony PN-EN 636 Sklejka Wymagania techniczne PN-EN Eurokod 1: Oddziaływania na konstrukcje Część 1-2: Oddziaływania ogólne Oddziaływania na konstrukcje w warunkach pożaru PN-EN Eurokod 1: Oddziaływania na konstrukcje Część 1-3: Oddziaływanie ogólne Obciążenie śniegiem PN-EN Eurokod 1: Oddziaływania na konstrukcje Część 1-4: Oddziaływanie ogólne Oddziaływania wiatr 1.2. Wymagania dla nawierzchni placu zabaw Na całej powierzchni placu zabaw nie dopuszcza się wystających elementów betonowych, kamiennych i innych, stanowiących zagrożenie dla użytkowników, w tym krawężników i obrzeży betonowych. Przyjmuje się, iż dla projektowanego placu zabaw zostaje istniejąca nawierzchnia trawiasta. Jednocześnie w miejscach i przy urządzeniach dla których wysokość swobodnego upadku przekracza 1,10 m należy przyjąć wykonanie nawierzchni piaskowej w strefie bezpieczeństwa tego urządzenia zamknięte obrzeżem gumowym lub palisadą z drewna. Nawierzchnia trawiasta Należy przewidzieć wyłożenie części powierzchni placu nawierzchnią trawiastą w miejscach uszkodzonych podczas montażu. Należy ją zlokalizować na terenie wyniesionym i pozbawionym lokalnych zagłębień terenu. Nawierzchnia powinna być wyprofilowana ze spadkiem od 1 3 %, ułatwiającym powierzchniowy odpływ wody. Przed założeniem trawnika należy odpowiednio przygotować teren (usunięcie kamieni, śmieci, korzeni itp.). 2. Wymagania dla wyposażenia placu zabaw Zestaw zabawowy składający się z minimum poniższych elementów - 1 szt.: DANE TECHNICZNE - Gabaryty urządzenia 3,80m x 3,30m - Strefa funkcjonowania 7,30m x 6,30m - Wysokość maksymalna 2,95m - Wysokość podestów 0,90m - Głębokość posadowienia - 0,60m - Wysokość upadkowa 0,90m - Wykonana zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. MATERIAŁY - Drewno konstrukcyjne sosnowe klejone 90/90mm malowane farbami impregnacyjnodekoracyjnymi typu Drewkorn lub Drewnochron w kolorze soczystej zieleni - Osłony boczne w formie barierek wykonano z HDPE - Podest drewniany z desek impregnowanych niemalowanych - Konstrukcja dachu drewniana, wypełniona HDPE - Schody wykonane w konstrukcji drewnianej na belkach policzkowych z HDPE, poręcz przy schodach z rurki ocynkowanej i dodatkowo malowanej proszkowo - Ścianka alpinistyczna wykonana ze sklejki wodoodpornej szalunkowej, opartej na profilu zimno giętym ocynkowanym kąpielowo, do sklejki dodatkowo mocuje się uchwyty alpinistyczne z tworzywa opartego na żywicach, uchwyty mocuje się za pomocą śrub imbusowych i nakrętek pazurkowych

36 - Balkonik ozdobny wykonany z rurek, płaskownika, blachy i sklejki - Sklepik składa się z paneli HDPE i profilu zimnogiętego ocynkowanego i malowanego proszkowo, liczydło wykonane jest z kulek z tworzywa sztucznego przesuwających się na pręcie z nierdzewki - Zjeżdżalnia: boki z HDPE., ślizg z blachy nierdzewnej - Śruby maszynowe ocynkowane - Marki stalowe ocynkowane wykonane z blachy i rury - Beton klasy C12/15 ZABEZPIECZENIA - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe oraz dodatkowo pomalowanie proszkowo - Drewno malowane farbą impregnacyjno-dekoracyjną typu Drewnochron lub Drewkorn - Nakrętki zakryte zaślepkami z tworzywa MONTAŻ - Wyrób związany z gruntem na stałe zgodnie z dokumentacją zestawu Przykładowy wzór zestawu zabawowego

37 Zestaw huśtawek składający się z (określono minimalne wymagania): huśtawka podwójna DANE TECHNICZNE - Gabaryty urządzenia 3,25m x 1,95m - Strefa użytkowania 3,25m x 7,40m lub 3,25m x 6,40m (nawierzchnia) - Wysokości belki 2,10m - Wysokość upadkowa 1,25m - Głębokość posadowienia - 0,60m - Wykonana z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. MATERIAŁY - Drewno konstrukcyjne sosnowe klejone 90/90mm malowane farbami impregnacyjnodekoracyjnymi typu lakierobejca Drewnochron w kolorze soczystej zieleni - Profil stalowy zamknięty ocynkowany, blacha czarna ocynkowana - Łańcuch techniczny kalibrowany, ocynkowany kąpielowo lub nierdzewny - Śruby maszynowe ocynkowane - Siedzisko huśtawki wykonane na konstrukcji stalowej, powlekane gumą, zawieszone na łożyskach samosmarujących - Marki stalowe ocynkowane wykonane z blachy, rury ocynkowane - Beton klasy C12/15 ZABEZPIECZENIA - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe - Drewno malowane farbą impregnacyjno-dekoracyjną typu Drewnochron - Śruby ocynkowane, nakrętki zakryte zaślepkami dwuczęściowymi MONTAŻ - Wyrób związany z gruntem na stałe zgodnie z dokumentacją urządzenia Przykładowy wzór huśtawki podwójnej

38 huśtawka typu bocianie gniazdo DANE TECHNICZNE - Gabaryty urządzenia 3,25m x 1,95m - Strefa użytkowania 3,25m x 7,40m lub 3,25m x 6,40m (nawierzchnia) - Wysokości belki 2,10m - Wysokość upadkowa 1,25m - Głębokość posadowienia - 0,60m - Wykonana z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. MATERIAŁY - Drewno konstrukcyjne sosnowe klejone 90/90mm malowane farbami impregnacyjnodekoracyjnymi typu Drewkorn lub Drewnochron w kolorze soczystej zieleni - Profil stalowy zamknięty 80x80x3,2mm ocynkowany, blacha czarna gr.5mm ocynkowana - Łańcuch techniczny kalibrowany ø 6, ocynkowany kąpielowo lub nierdzewny - Śruby maszynowe ocynkowane M12 - Siedzisko huśtawki wykonane z lin polipropylenowych na oplocie stalowym, zawieszone na łożyskach samosmarujących - Marki stalowe ocynkowane wykonane z blachy 86x86x5mm, rury ø 42,4mm ocynkowane - Beton klasy C12/15 ZABEZPIECZENIA - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe - Drewno malowane farbą impregnacyjno-dekoracyjną typu Drewnochron lub Drewkorn - Śruby ocynkowane, nakrętki zakryte zaślepkami dwuczęściowymi MONTAŻ - Wyrób związany z gruntem na stałe zgodnie z dokumentacją urządzenia Przykładowy wzór huśtawki typu bocianie gniazdo

39 huśtawka wahadłowa podwójna Belka pozioma wykonana ze stali ocynkowanej kąpielowo i pomalowanej proszkowo, słupy wykonane z drewna klejonego warstwowo, malowanego środkami ochronnymi i dwukrotnie lakierowane, posadowione na stopach stalowych ocynkowanych zakotwionych w gruncie przez zabetonowanie. Łańcuch ocynkowany, siedziska stalowe zabezpieczone gumą. Zawiesie łożyskowane ze stali nierdzewnej. Wymiary urządzenia: wys. od 2,2 m do 2,5 m, szer. od 1,4 m do 1,6 m, dł. od 3,0 m do 3,5 m. Wykonana z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. MATERIAŁY - Drewno konstrukcyjne sosnowe klejone 90/90mm malowane farbami impregnacyjnodekoracyjnymi typu lakierobejca Drewnochron w kolorze soczystej zieleni - Profil stalowy zamknięty ocynkowany, blacha czarna ocynkowana - Śruby maszynowe ocynkowane - Siedzisko huśtawki wykonane z HDPE - Beton klasy B-15 ZABEZPIECZENIA - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe - Drewno malowane farbą impregnacyjno-dekoracyjną typu Drewnochron - Śruby ocynkowane, nakrętki zakryte zaślepkami dwuczęściowymi MONTAŻ - Wyrób związany z gruntem na stałe zgodnie z dokumentacją urządzenia Przykładowy wzór huśtawki wahadłowej podwójnej

40 Zjeżdżalnia terenowa Zjeżdżalnia terenowa - wys. podestu 1,25 m, szerokość 50 cm Całą zjeżdżalnię wykonano ze stali nierdzewnej V2A, burty malowane proszkowo. Strefa użytkowania 4,90 x 2,50. Przykładowy wzór zjeżdżalni terenowej Huśtawka sprężynowa Urządzenie w dowolnym kształcie przypominającym motocykl wykonane z drewna klejonego warstwowo, malowanego środkami ochronnymi i dwukrotnie lakierowane z uchwytami z drewna lub plastikowymi, posadowione na sprężynie z pręta min. Ø20mm na stopach stalowych ocynkowanych zakotwionych w gruncie przez zabetonowanie. DANE TECHNICZNE - Gabaryty urządzenia 0,40m x 0,70m - Strefa funkcjonowania Ø 3,80m - Wysokości siedziska 0,45m - Głębokość posadowienia - 0,55m - Wykonana z zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. MATERIAŁY - Podstawa fundamentowa z ażurowej konstrukcji stalowej o wys. ok. 50cm - Sprężyna o wys. H=0,40, o zwojach zgodnie z normą z PN-EN Całość wykonana z HDPE - Plastykowe uchwyty do rak i podpory pod nogi - Śruby maszynowe ocynkowane, nakrętki samokontrujące ZABEZPIECZENIA - Stal zabezpieczona poprzez odtłuszczenie i cynkowanie kąpielowe - Śruby ocynkowane zabezpieczone i schowane pod zaślepką dwuczęściową MONTAŻ - Wyrób ustawiany w gruncie elementy stalowe wkopywane do odpowiedniej gł. zasypane i ubite

41 Przykładowy wzór sprężynowca Linarium ze ścianką wspinaczkową (określono minimalne wymagania): - linarium: Urządzenie sprawnościowe linarium w kształcie stożka: DANE TECHNICZNE - Gabaryty urządzenia -2,10m - Strefa funkcjonowania 6,10m - Maksymalna wysokość 3,03m - Wysokość upadkowa 1,93m - Głębokość posadowienia - 0,80m - Wykonana zgodnie z: PN-EN : Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. PN-EN : Dodatkowe wymagania bezpieczeństwa i metody badań sieci przestrzennej. MATERIAŁY - Liny polipropylenowe na rdzeniu stalowym połączone ze sobą poprzez plastikowe łączniki i zaciski aluminiowe - Słup nośny wykonany z rury ze stali czarnej ocynkowanej ogniowo, lakierowanej proszkowo - mechanizm obrotowy - system płyt poliamidowych - Beton klasy C12/15 ZABEZPIECZENIA - Stal zabezpieczona przez odtłuszczenie i cynkowanie ogniowe - Nakrętki i inne elementy mocowań zakryte zaślepkami z tworzywa MONTAŻ - Wyrób związany z gruntem na stałe zgodnie z dokumentacją zestawu - nawierzchnia piaskowa - minimalna strefa funkcjonowania 6,10 x 6,10m - montaż urządzenia zgodnie z dokumentacją techniczną, - osadzenie w fundamencie zgodnie z dokumentacją urządzenia - konieczność instalowania urządzenia bezpośrednio po przywiezieniu go na teren budowy, - w razie konieczności składowania zabezpieczyć urządzenie przed osobami niepowołanymi, ułożyć poziomo na podkładkach drewnianych w warunkach najbardziej zbliżonych do warunków eksploatacji np. wiaty.

42 Przykładowy wzór linarium - ścianka wspinaczkowa: DANE TECHNICZNE - Gabaryty urządzenia 2,66m x 0,10m - Strefa funkcjonowania 5,66m x 3,10m - Wysokość upadkowa 1,50m - Głębokość posadowienia - 0,95m - Wykonana zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. MATERIAŁY - Sklejka szalunkowa o gr. 15mm - Nogi z profilu stalowego 80x80x3mm - Konstrukcja nośna profil stalowy 80x40x3 oraz płaskownik 70x5mm - Śruby maszynowe ocynkowane - Beton klasy B-15 ZABEZPIECZENIA

43 - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe - Sklejka szalunkowa wodoodporna, może być dodatkowo malowana farbami akrylowymi - Nakrętki zakryte zaślepkami z tworzywa MONTAŻ - Wyrób związany z gruntem na stałe zgodnie z dokumentacją zestawu - nawierzchnia piaskowa, - minimalna strefa funkcjonowania 5,66 x 3,10m - montaż urządzenia zgodnie z dokumentacją techniczną, - osadzenie w fundamencie zgodnie z dokumentacją urządzenia - konieczność instalowania urządzenia bezpośrednio po przywiezieniu go na teren budowy, - w razie konieczności składowania zabezpieczyć urządzenie przed osobami niepowołanymi, ułożyć poziomo na podkładkach drewnianych w warunkach najbardziej zbliżonych do warunków eksploatacji np. wiaty. Przykładowy wzór ścianki wspinaczkowej

44 ELEMENTY DODATKOWE: Ławka z oparciem 6 szt. Konstrukcja stalowa rurowa, malowana proszkowo w kolorze zielonym, siedzisko i oparcie wykonane z drewna impregnowanego, trwale zakotwiona w ziemi. Wymiary min. 180x70x80 cm. Ławka które spełniają normy PN-EN :2009 i PN-EN :2009 w zakresie szczelin i otworów, bez ostrych krawędzi Przykładowe wzory ławek Tablica z regulaminem Powinna być w formacie umożliwiającym zamieszczenie w sposób czytelny dla użytkowników placu zabaw (z uwzględnieniem w regulaminie zakazu wprowadzania zwierząt, zakazu palenia oraz spożywania napojów alkoholowych, a także wnoszenia napojów i innych wyrobów spożywanych w opakowaniach szklanych) oraz wskazujący, na wypadek zaistnienia sytuacji zagrażającej bezpieczeństwu osób korzystających z placu zabaw, numer telefonu osoby upoważnionej, a ponadto numery telefonów alarmowych. Treść regulaminu przed montażem należy uzgodnić z Zamawiającym. Uwaga! Przykładowy wzór tablicy Przy wykonaniu placu należy bezwzględnie zachować strefy bezpieczeństwa dla poszczególnych urządzeń według wytycznych producenta.

45 opis techniczny Obiekt: Inwestor: Plac dla seniora siłownia pod chmurką Urząd Miejski w Krynicy- Zdroju ul. Kraszewskiego Krynica-Zdrój Lokalizacja: Muszynka dz. 86/1, 86/2 Arch. Katarzyna Tarko

46 Plac dla seniora siłownia pod chmurką Urządzenia do fitness samoobsługowe, odporne na warunki atmosferyczne i próby zniszczenia. Wykonane z grubych profili stalowych malowane proszkowo. W zakres opracowania wchodzi montaż urządzeń: pylon 2 szt. (rys.2) biegacz wolnostojący, (rys.3) orbitrek wolnostojący, (rys.4) prasa nożna, (rys.5) twister wahadło, (rys.6, rys.7) wioślarz wolnostojący, (rys.8) wyciąg górny, (rys.9) wyciskanie siedząc, (rys.10) Urządzenia treningowe modułowe do ćwiczeń, przeznaczone do instalacji i użytkowania na zewnątrz, pozwalające na dowolną konfigurację dwóch urządzeń po obu stronach jednego słupa nośnego (pylonu). Na każdym urządzeniu znajduje się instrukcja dla użytkowników o sposobie użytkowania wraz z graficznym oddziaływaniem na partie ciała. W urządzeniach, w których następuje uderzenie elementu w odbojnik na skutek wagi ćwiczącego, zastosowane są sprężyny gazowe zwalniające (amortyzatory). Malowanie proszkowe z podkładem cynkowym zapewniające ochronę antykorozyjną. Urządzenia montowane min. 30cm pod powierzchnią gruntu za pomocą betonu zalewanego bezpośrednio po wykopie (rys. 1A) lub montowane do fundamentów gotowych prefabrykowanych (rys. 2B). Siedziska, pedały i oparcia wykonane ze stali kwasoodpornej (nierdzewnej). Urządzenia są wykonane w oparciu o normy PN-EN :2009 potwierdzone aktualnym świadectwem lub certyfikatem. Urządzenia są przeznaczone i bezpieczne dla dzieci, dorosłych i seniorów w podeszłym wieku. Dopuszczalna waga ćwiczącego to 120 kg. Siłownia zewnętrzna: 1. Posiada certyfikat zgodności z najnowszą normą bezpieczeństwa PN-EN :2009, co pozwala na użytkowanie przez dzieci i umiejscowienie w okolicy placu zabaw. 2. Elementy narażone na silne zużycie tj. stopki i siedziska wykonane ze stali nierdzewnej odpornej na warunki atmosferyczne i zadrapania. 3. Odległości pomiędzy elementami ruchomymi urządzeń a stałymi powinny być większe niż 23 cm co zabezpiecza przed niebezpiecznym zakleszczeniem części ciała (bezpieczeństwo ćwiczących w szczególności dzieci). 4. Zastosowanie ograniczników, które uniemożliwiają nadmierne wychylenia elementów wahających się powyżej 50 stopni zapobiegając niebezpiecznym uderzeniom. 5. Zastosowanie amortyzatorów w celu zredukowania siły zderzeń elementów swobodnie opadających np. prasy nożne. 6. Urządzenia montowane do fundamentów minimum 30 cm pod ziemią co zapobiega przypadkowemu lub celowemu odkryciu fundamentu i mocowania. 7. Urządzenia modułowe pozwalające na zastosowanie dowolnej konfiguracji dwóch różnych stanowisk do ćwiczeń po obu stronach słupa nośnego (pylona). STREFY BEZPIECZEŃSTWA Bezpieczeństwo użytkowania urządzeń zależy od właściwej instalacji zgodnej z instrukcją. Tylko właściwie zamocowane urządzenia mogą być używane. Przed oddaniem do użytku należy dokonać kontroli poprawności montażu. Minimalne strefy bezpieczeństwa (rys.15) Należy zachować odpowiednie strefy bezpieczeństwa wokół urządzenia. W strefie bezpieczeństwa nie może znajdować się, żaden element. - dla urządzeń o wysokości < 60 cm nie ma stref bezpieczeństwa - dla urządzeń o wysokości cm strefa bezpieczeństwa wynosi 150 cm - dla urządzeń o wysokości >150 cm strefa bezpieczeństwa = 0,5 m + 0,6 x wysokość urządzenia

47 RYS. 1A Montaż do fundamentów zalewanych betonem 1. Przygotować szablon (jeżeli nie został dołączony do urządzenia) np. ze sklejki i zaznaczyć otwory do przewiercenia, 2. Przymocować zbrojenie do szablonu, 3. Wykopać fundament, 4. Zalać fundament betonem B25 do wysokości 30 cm pod powierzchnią gruntu, 5. Szablon ze zbrojeniem wcisnąć w płynny beton, wypoziomować. 6. Zbrojenie wykonać z prętów gwintowanych R 14 mm, długość minimum 30 cm, zagięty w dolnej części jak na rysunku poniżej, 7. Beton pozostawić do całkowitego utwardzenia, 8. Przymocować urządzenie zachowując pion pylona, 9. Zasypać fundament 30 cm warstwą ziemi. 10. Nakleić na urządzenia dołączone nalepki informacyjne. Rysunek nr. 1 Fundamenty pylona Rysunek nr. 2 Fundamenty pojedynczy dodatkowy 30

48 RYS. 1B Montaż do fundamentów prefabrykowanych 1. Wykopać fundament o głębokości cm, 2. Ułożyć fundament prefabrykowany 30 cm pod powierzchnią ziemi, wypoziomować, 3. Nawiercić otwory w betonie do zamocowania kotew rozporowych, 4. Zamocować stalowe kotwy rozporowe (pręt R 16 mm), upewnić się, że wszystkie dobrze są zamocowane w betonie, 5. Przymocować urządzenie zachowując pion pylona, 6. Zasypać fundament 30 cm warstwą ziemi. 7. Nakleić na urządzenia dołączone nalepki informacyjne. Rysunek nr. 3 Fundamenty pylona Rysunek nr. 4 Fundamenty pojedynczy dodatkowy

49 RYS. 2 Pylon Pylon (słup) to element uniwersalny element montażowy do urządzeń. Urządzenia mogą być montowane obustronnie do trzech blach rozmieszczonych na różnych wysokościach pomiędzy dwoma nogami pylona. Montaż odbywa się za pomocą dołączonych śrub. Nogi i główna konstrukcja nośna wykonana z dwóch stalowych rur o przekroju Ø 90 mm, grubość 3,6 mm. Między nogami znajdują się dwie blachy grubości 7 mm do mocowania urządzeń po obu stronach. Między nogami znajdują się blachy grubości 2 mm na których znajduje się czytelna instrukcja obsługi urządzenia i dane producenta. Maksymalnie dwa urządzenia mogą być zamocowane do jednego pylona. Pylon jest miejscem informacyjnym i spełnia rolę tablicy. Na tablicy pylona znajduje się instrukcja użytkowania urządzenia. Spody nóg pylona zakończone są obręczami do montażu urządzenia do fundamentu za pomocą ośmiu śrub. Maksymalny ciężar: 500 kg. Waga urządzenia: 65 kg. Wykonane w oparciu o normy: PN-EN :2009.

50 RYS. 3 Biegacz wolnostojący Urządzenie konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Pedały wykonane ze stali kwasoodpornej (nierdzewnej) grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Przeznaczone dla jednej osoby, maksymalne obciążenie 120 kg. Waga urządzenia: 74 kg Wykonano w oparciu o normy: PN-EN :2009.

51 RYS. 4 Orbitek wolnostojący Urządzenie konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Pedały wykonane ze stali kwasoodpornej (nierdzewnej) grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Waga urządzenia: 66 kg Przeznaczone dla jednej osoby, maksymalne obciążenie 120 kg. Wykonano w oparciu o normy: PN-EN :2009.

52 RYS. 5 Prasa nożna Urządzenie konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Siedzisko, oparcie i pedały wykonane ze stali kwasoodpornej (nierdzewnej) grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Waga urządzenia: 45 kg Przeznaczone dla jednej osoby, maksymalne obciążenie 120 kg. Wykonano w oparciu o normy: PN-EN :2009.

53 RYS. 6 Twister obrotowy Urządzenie konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Pedały wykonane ze stali kwasoodpornej (nierdzewnej) grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Waga urządzenia: 15 kg Przeznaczone dla jednej osoby, maksymalne obciążenie 120 kg. Wykonano w oparciu o normy: PN-EN :2009.

54 RYS. 7 Wahadło Urządzenie konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm i grubości 3,6 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Pedały wykonane ze stali kwasoodpornej (nierdzewnej) grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Waga urządzenia: 50 kg Przeznaczone dla jednej osoby, maksymalne obciążenie 120 kg. Wykonano w oparciu o normy: PN-EN :2009.
