Moduł 1/3 Projekt procesu technologicznego montażu wyrobu

Transkrypt

1 Moduł 1/3 Projekt procesu technologicznego montażu wyrobu Zajęcia nr: 4 Temat: Operacje i zabiegi montażowe. Opracowanie karty technologicznej KT i karty instrukcyjnej KI Prowadzący: mgr inż. Łukasz Gola, mgr inż. Dorota Warżołek lugola@gmail.com, dorotawarzolek@gmail.com

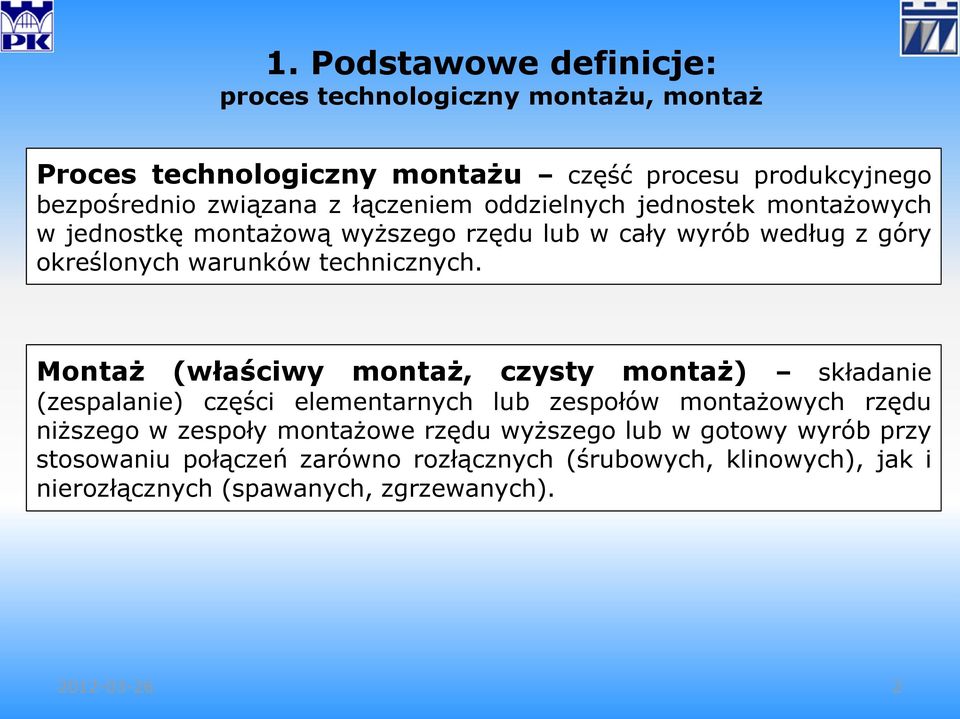

2 1. Podstawowe definicje: proces technologiczny montażu, montaż Proces technologiczny montażu część procesu produkcyjnego bezpośrednio związana z łączeniem oddzielnych jednostek montażowych w jednostkę montażową wyższego rzędu lub w cały wyrób według z góry określonych warunków technicznych. Montaż (właściwy montaż, czysty montaż) składanie (zespalanie) części elementarnych lub zespołów montażowych rzędu niższego w zespoły montażowe rzędu wyższego lub w gotowy wyrób przy stosowaniu połączeń zarówno rozłącznych (śrubowych, klinowych), jak i nierozłącznych (spawanych, zgrzewanych)

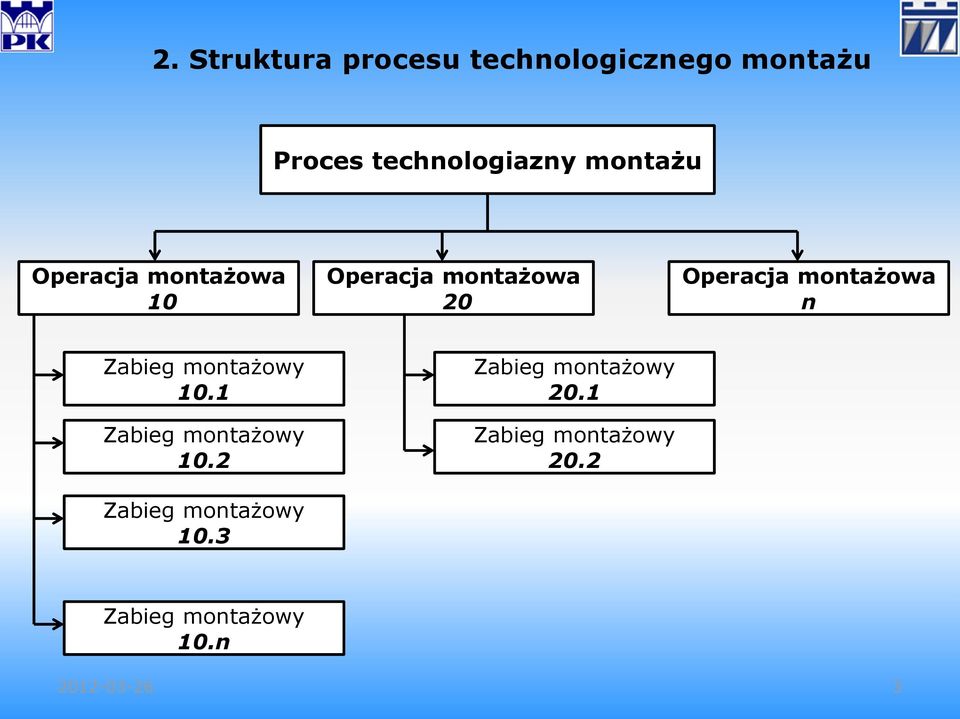

3 2. Struktura procesu technologicznego montażu Proces technologiazny montażu Operacja montażowa 10 Operacja montażowa 20 Operacja montażowa n Zabieg montażowy 10.1 Zabieg montażowy 10.2 Zabieg montażowy 10.3 Zabieg montażowy 20.1 Zabieg montażowy 20.2 Zabieg montażowy 10.n

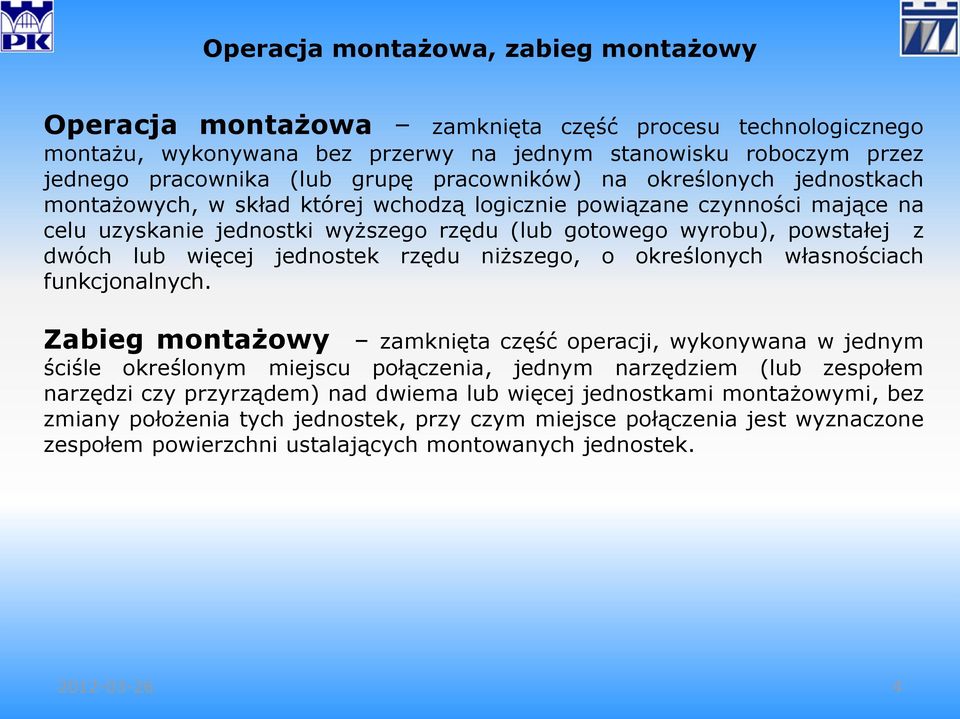

4 Operacja montażowa, zabieg montażowy Operacja montażowa zamknięta część procesu technologicznego montażu, wykonywana bez przerwy na jednym stanowisku roboczym przez jednego pracownika (lub grupę pracowników) na określonych jednostkach montażowych, w skład której wchodzą logicznie powiązane czynności mające na celu uzyskanie jednostki wyższego rzędu (lub gotowego wyrobu), powstałej z dwóch lub więcej jednostek rzędu niższego, o określonych własnościach funkcjonalnych. Zabieg montażowy zamknięta część operacji, wykonywana w jednym ściśle określonym miejscu połączenia, jednym narzędziem (lub zespołem narzędzi czy przyrządem) nad dwiema lub więcej jednostkami montażowymi, bez zmiany położenia tych jednostek, przy czym miejsce połączenia jest wyznaczone zespołem powierzchni ustalających montowanych jednostek

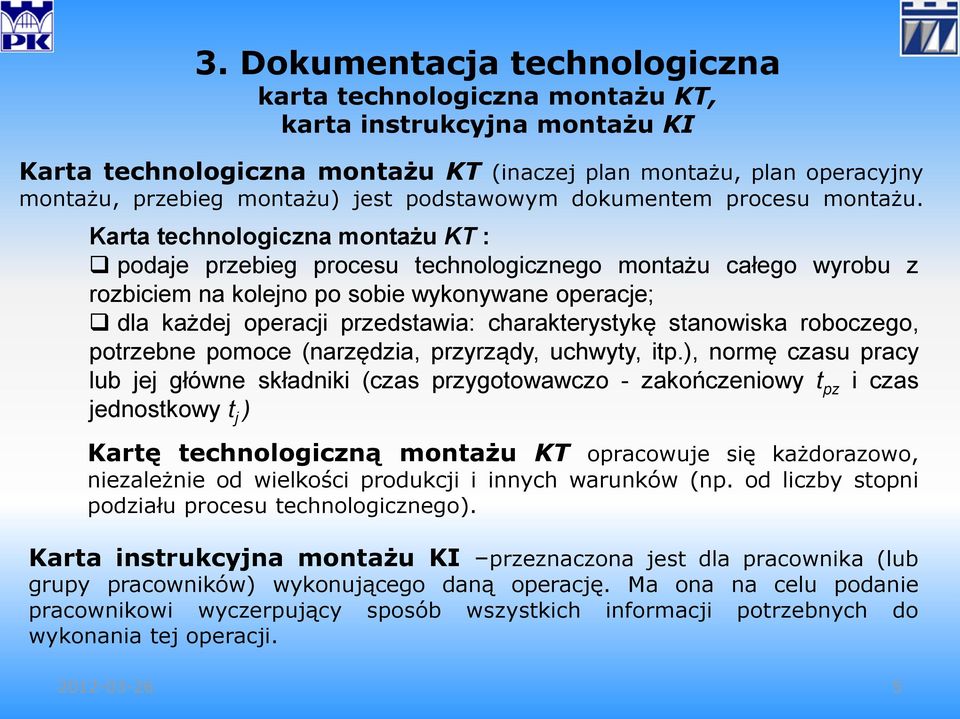

5 3. Dokumentacja technologiczna karta technologiczna montażu KT, karta instrukcyjna montażu KI Karta technologiczna montażu KT (inaczej plan montażu, plan operacyjny montażu, przebieg montażu) jest podstawowym dokumentem procesu montażu. Karta technologiczna montażu KT : podaje przebieg procesu technologicznego montażu całego wyrobu z rozbiciem na kolejno po sobie wykonywane operacje; dla każdej operacji przedstawia: charakterystykę stanowiska roboczego, potrzebne pomoce (narzędzia, przyrządy, uchwyty, itp.), normę czasu pracy lub jej główne składniki (czas przygotowawczo - zakończeniowy t pz i czas jednostkowy t j ) Kartę technologiczną montażu KT opracowuje się każdorazowo, niezależnie od wielkości produkcji i innych warunków (np. od liczby stopni podziału procesu technologicznego). Karta instrukcyjna montażu KI przeznaczona jest dla pracownika (lub grupy pracowników) wykonującego daną operację. Ma ona na celu podanie pracownikowi wyczerpujący sposób wszystkich informacji potrzebnych do wykonania tej operacji

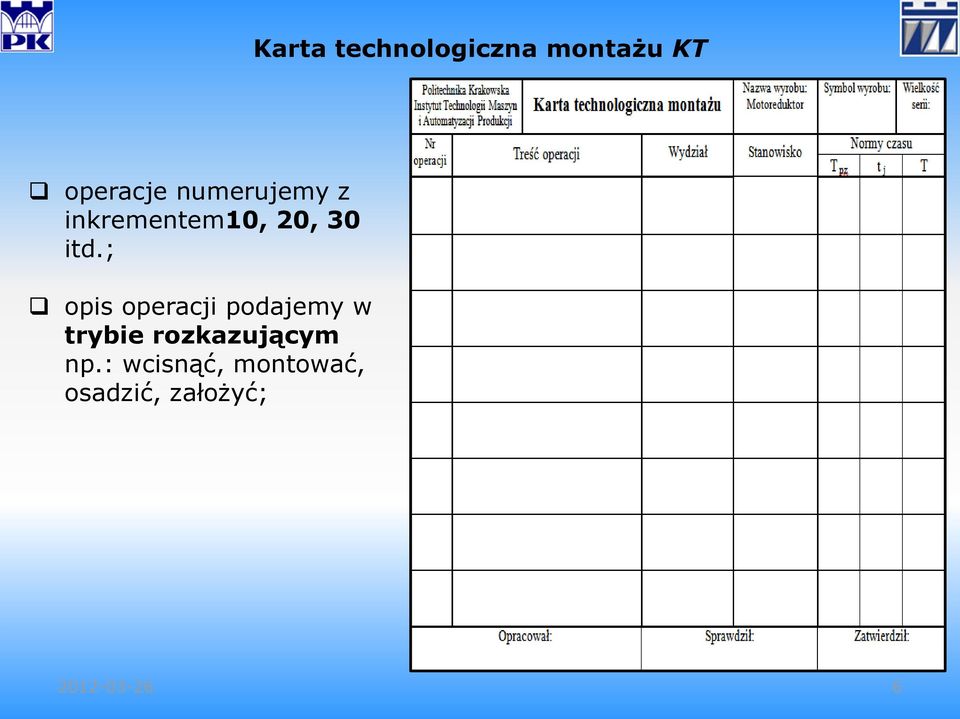

6 Karta technologiczna montażu KT operacje numerujemy z inkrementem10, 20, 30 itd.; opis operacji podajemy w trybie rozkazującym np.: wcisnąć, montować, osadzić, założyć;

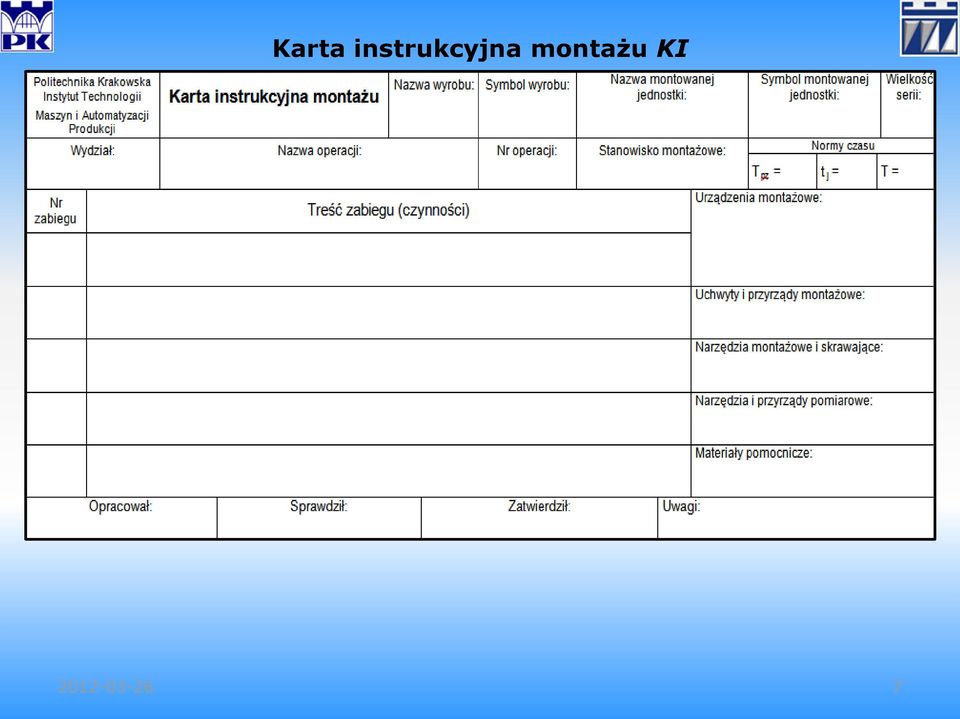

7 Karta instrukcyjna montażu KI

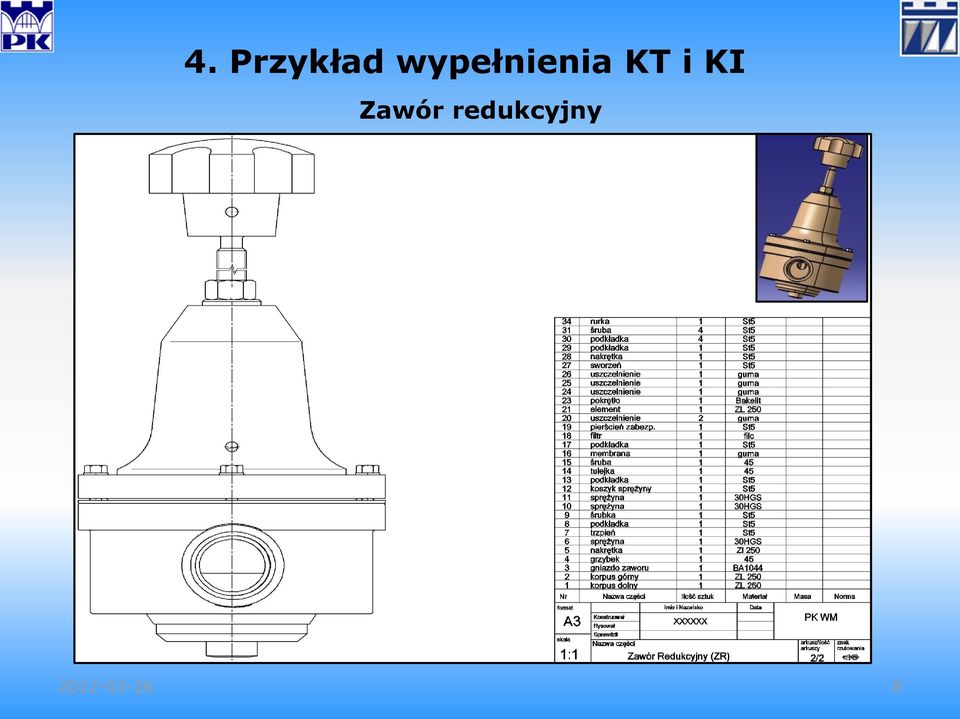

8 4. Przykład wypełnienia KT i KI Zawór redukcyjny

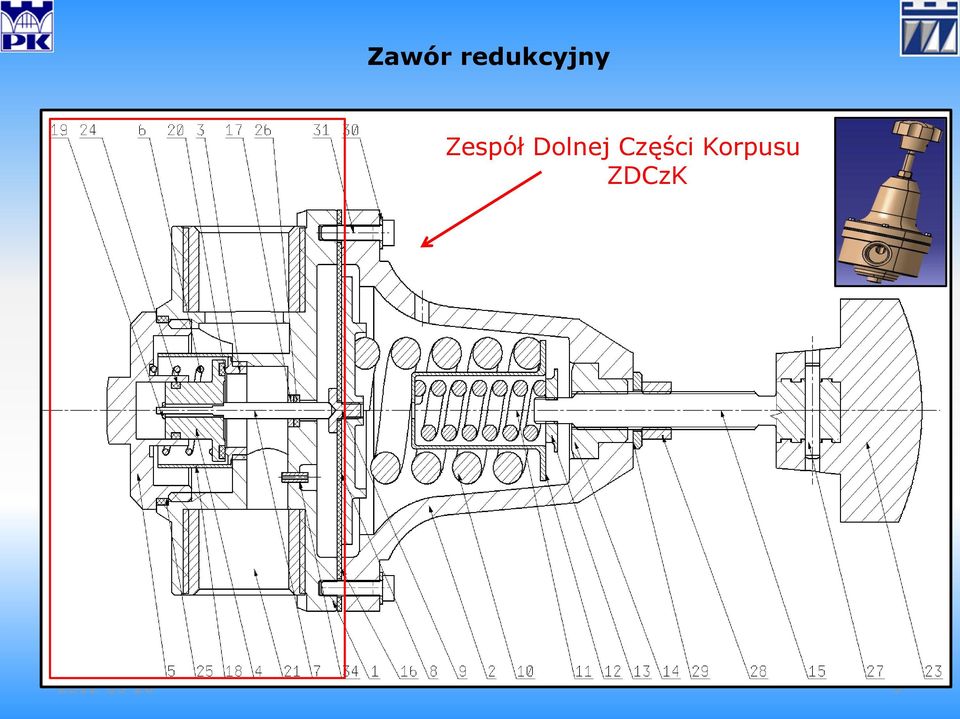

9 Zawór redukcyjny Zespół Dolnej Części Korpusu ZDCzK

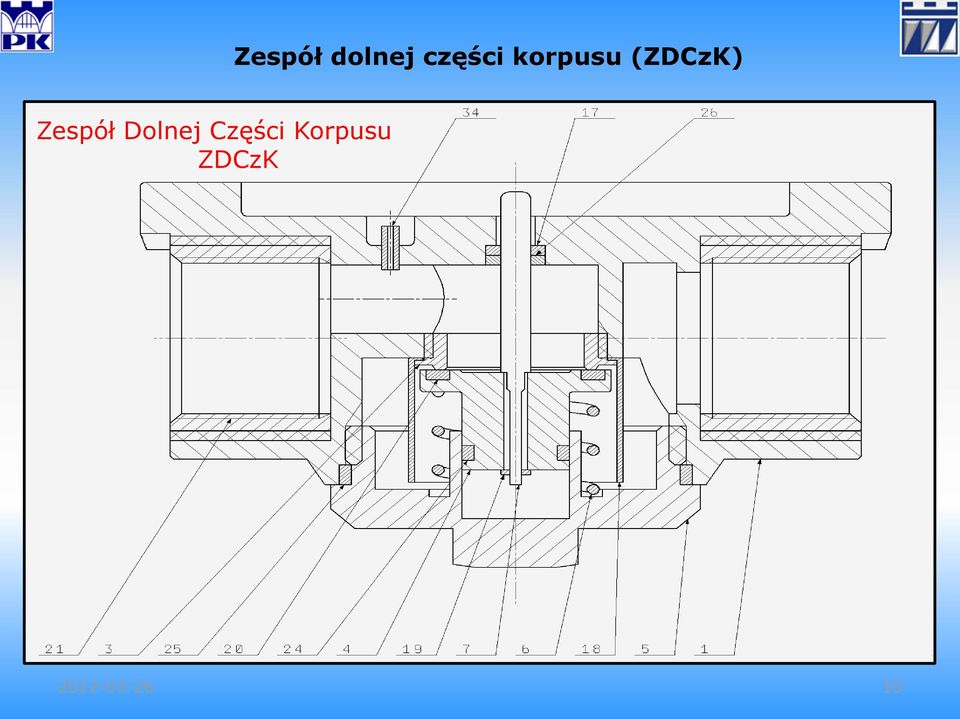

10 Zespół dolnej części korpusu (ZDCzK) Zespół Dolnej Części Korpusu ZDCzK

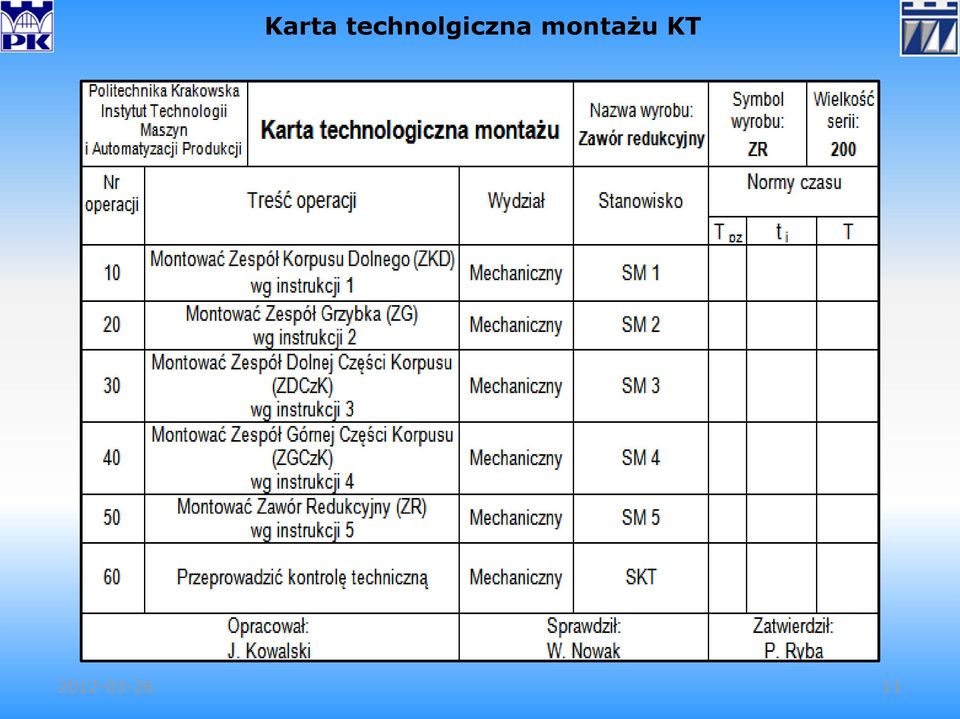

11 Karta technolgiczna montażu KT

12 Graf następstw operacji montażowych

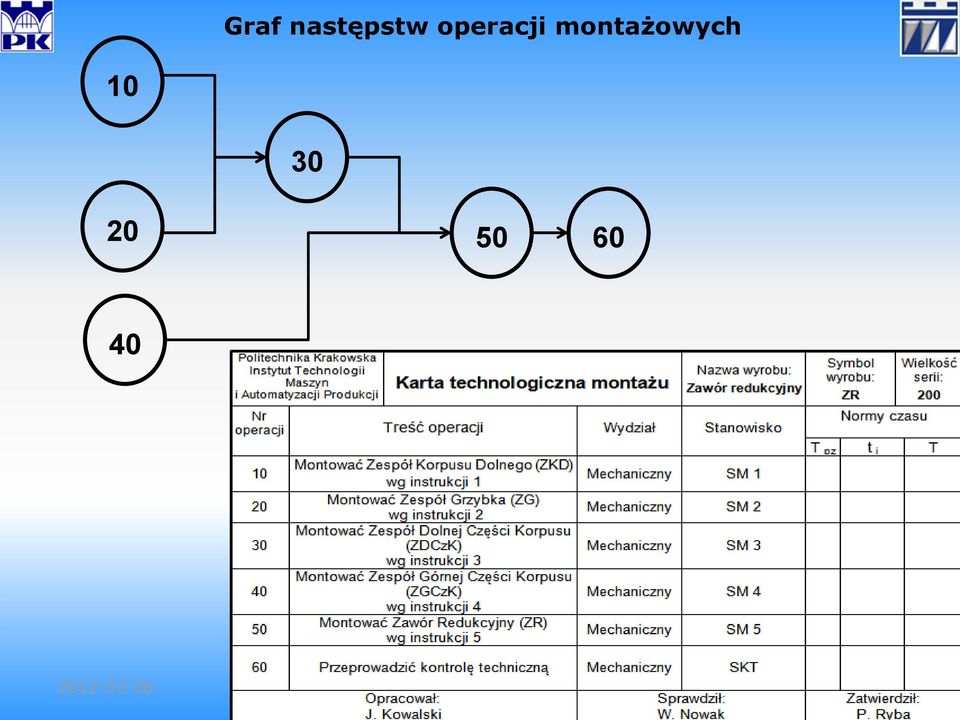

13 Graf następstw operacji montażowych

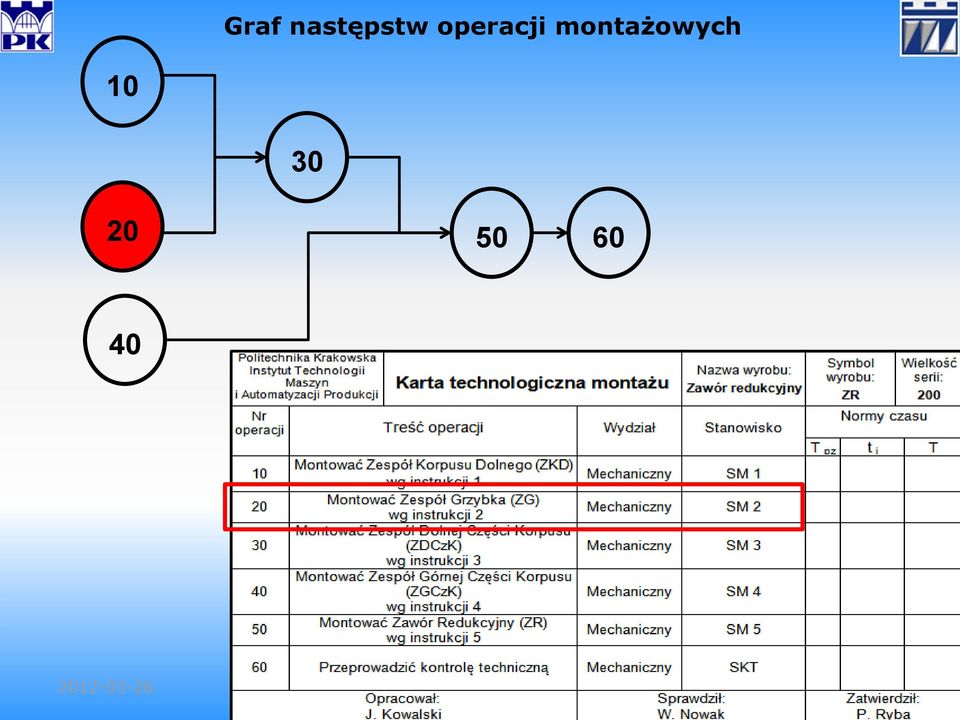

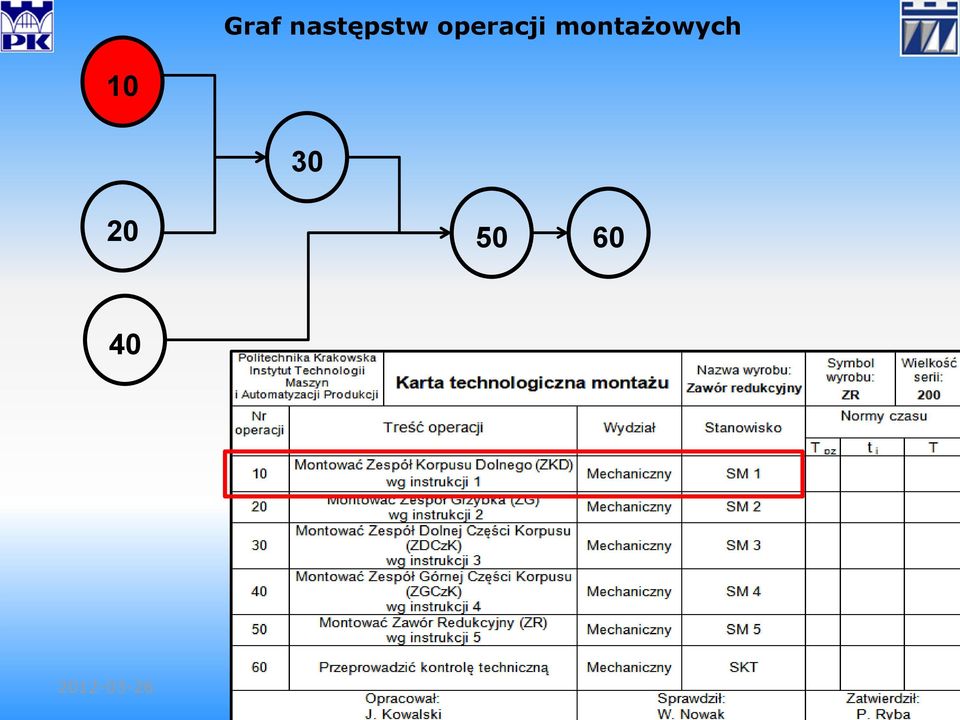

14 Graf następstw operacji montażowych

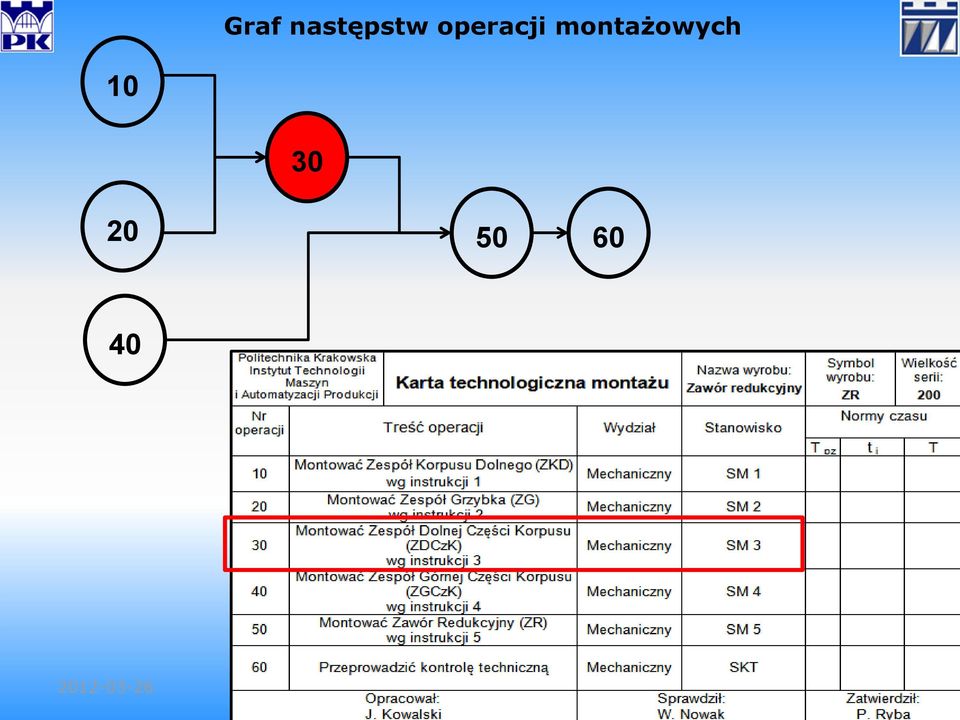

15 Graf następstw operacji montażowych

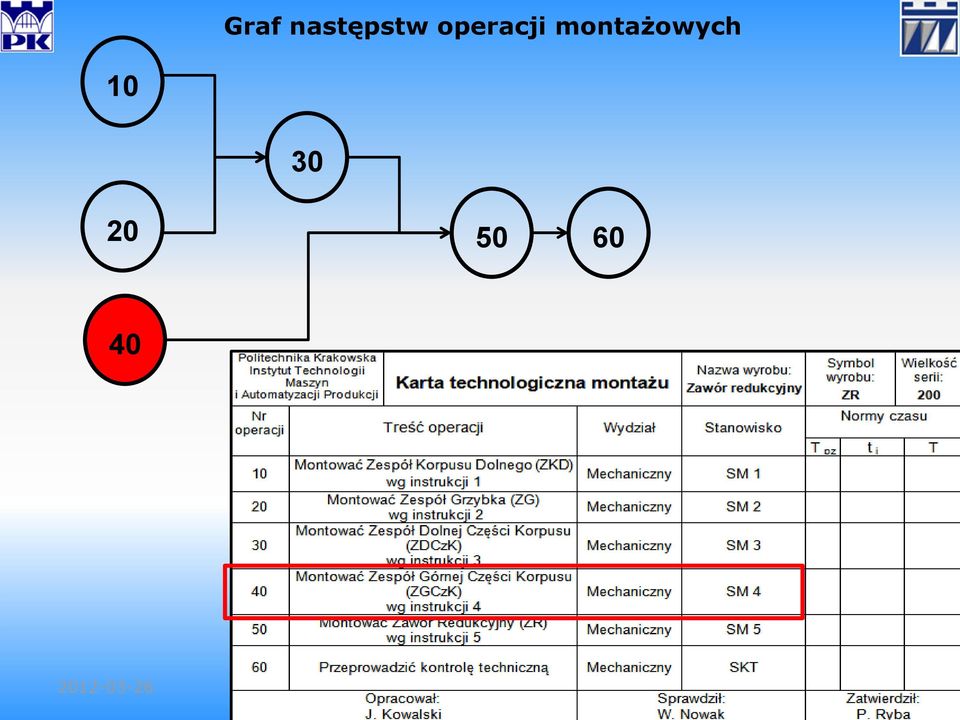

16 Graf następstw operacji montażowych

17 Graf następstw operacji montażowych

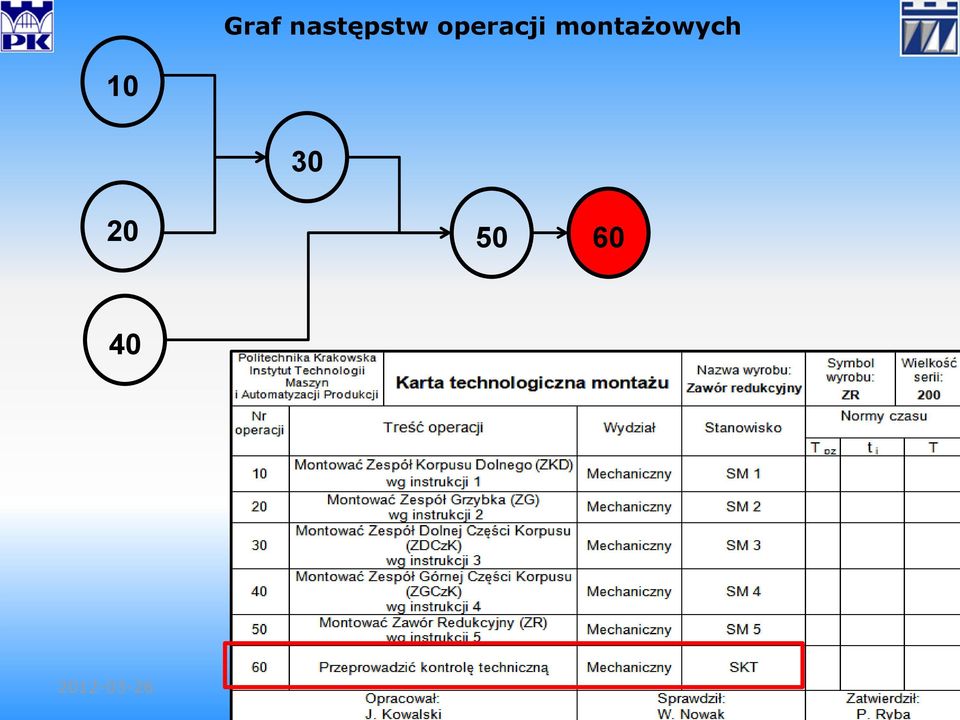

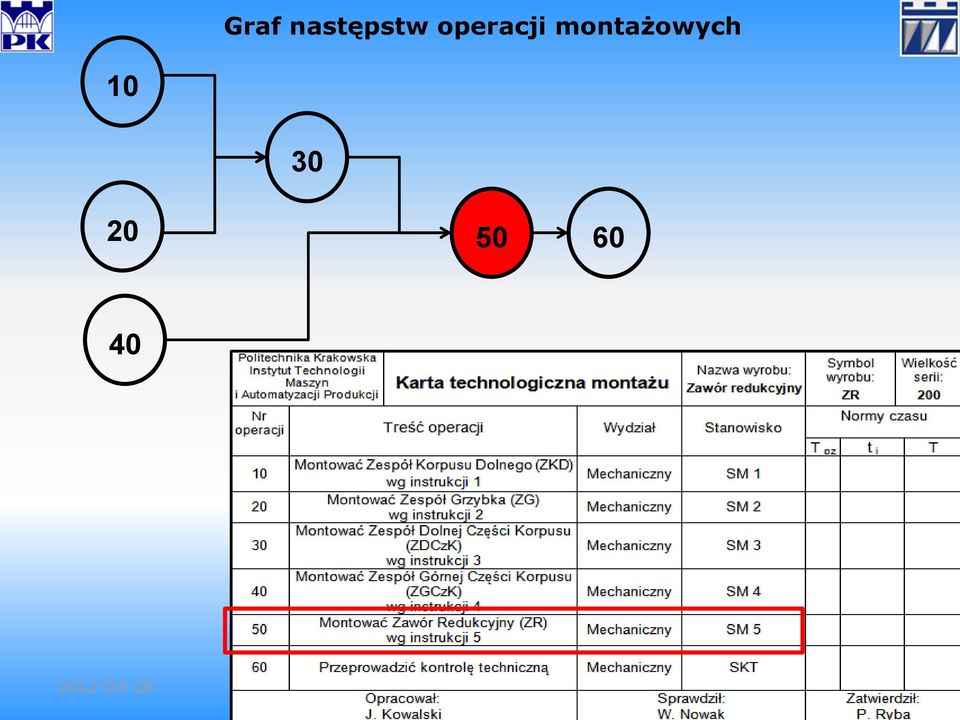

18 Graf następstw operacji montażowych

19 Karta instrukcyjna montażu KI

20 Schemat montażu zespołu montażowego 2-go rzędu 4 1 grzybek uszczelnienie uszczelnienie trzpień 19 1 pierścień zabezpieczający Zespół Grzybka(ZG)

21 Zadanie : Opracować kartę technologiczną Zbudować graf następstw montażowych Opracować karty instrukcyjne
