1 ROZDZIELACZ RAUGEO CLICK WYJATKOWO PROSTY: POŁĄCZYĆ CLICK GOTOWE! Cennik A16300 PL EFEKTYWNOŚĆ ENERGETYCZNA Ważny od Zastrzegamy sobie prawo do zmian technicznych Budownictwo Motoryzacja Przemysł

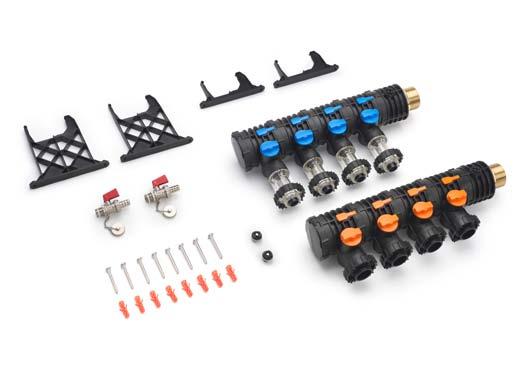

2 rozdzielacz RAUGEO CLICK Rozdzielacz RAUGEO CLICK Gotowy, zmontowany i sprawdzony pod kątem szczelności rozdzielacz (belka zasilania i powrotu), wykonany z tworzywa sztucznego wzmocnionego włóknem szklanym oraz odpornego na wysokie i niskie temperatury, z wysoką izolacją cieplną (współczynnik przewodzenia ciepła 0,30 W/mK). Średnica wewnętrzna belek rozdzielacza 2½" (64 mm). Każdy moduł zasilania z zintegrowanym zaworem kulowym (ID 25). Każdy moduł powrotu z zintegrowanym zaworem kulowym (ID 25) oraz przepływomierzem z tworzywa sztucznego (ID 25). Każdy moduł podłączeniowy z gwintem zewnętrznym z mosiądzu odpornego na odcynkowanie o średnicy 2 (50 mm) do podłączenia przewodów głównych oraz z 3 trzema odejściami o średnicy ½ GW (12mm) do montażu elementów dodatkowych. Odejścia obwodów geotermalnych z pierścieniem bagnetowym do podłączenia śrubunku zaciskowego. Przeznaczony dla maks. ciśnienia próbnego 10 bar oraz maks. ciśnienia roboczego 6 bar. W zestawie: 6 x zaślepka (zamontowane), 2 x zawór napełniająco-odcinający ½ (12 mm), 2 x zawór odpowietrzający ½ (12 mm), zestaw uchwytów ściennych dla niezbędnej ilości punktów montażowych. Rozdzielacz RAUGEO CLICK z przepływomierzami l/min Nr art. Ilość obwodów Przepływomierz Dł. rozdzielacza Waga Jednostka PLN/szt. geotermalnych [l/min] [mm] [kg] dostawy [szt.] , , , , , , , , , , , , , , , , , , , , , ,00 Rozdzielacz RAUGEO CLICK z przepływomierzami 5-15 l/min Nr art. Ilość obwodów Przepływomierz Dł. rozdzielacza Waga Jednostka PLN/szt. geotermalnych [l/min] [mm] [kg] dostawy , , , , , , , , , , , , , , , , , , , , , ,00 2

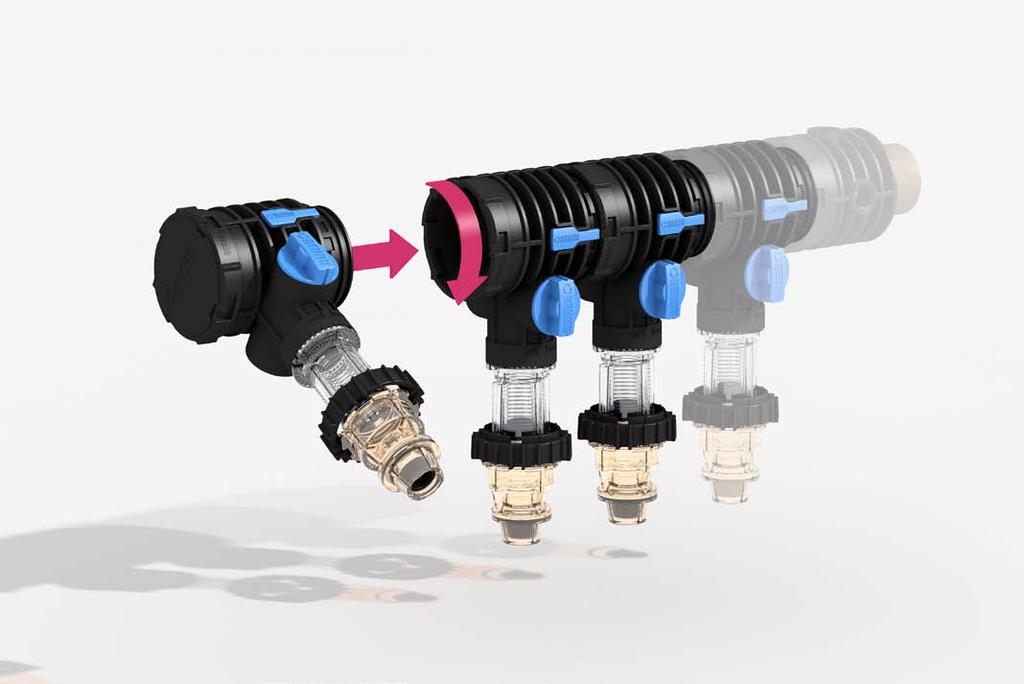

3 Rozdzielacz RAUGEO budowa modułowa System modułowy składa się zasadniczo z trzech zestawów montażowych: zestawu podstawowego, wymaganego dla każdego rozdzielacza, zestawu uzupełniającego do rozbudowy rozdzielacza o jeden kolejny obwód geotermalny oraz zestawu śrubunków zaciskowych do podłączania obwodów geotermalnych. W połączeniu z dodatkowymi zestawami, np. uchwytów ściennych lub zaworów kulowych do podłączania przewodów zasilających, możliwy jest szybki montaż każdego wariantu rozdzielacza. Tym samym niewielkie stany magazynowe umożliwiają maksymalną elastyczność w realizacji zamówień. Każdy pożądany wariant rozdzielacza da się zmontować samemu w bardzo krótkim czasie. Lista części do systemu modułowego rozdzielacza RAUGEO CLICK z przepływomierzami l/min (np. dla sond pionowych) Budowa modułowa Ilość obw. Zestaw Zestaw Zest. uchwytów Zestaw śrubunków zaciskowych o średnicy geotermal. podstawowy uzupełniający ściennych DN 20 DN 25 DN 32 DN 40 DN 50 Nr art obwody obwody obwody obwodów obwodów obwodów obwodów obwodów obwod obwod obwod Akcesoria Ilość obw. Zest. zaworów Zest. złączek przejśc. do podłącz. przewodów głównych o średnicy Termomanometr Złączka geotermal. kulowych DN 40 DN 50 DN 63 DN 75 tylny boczny redukcyjna Nr art Ilość na rozdzielacz Produkt montowany tylko w połączeniu z innym produktem! Produkt montowany tylko w połączeniu z innym produktem! Lista części do systemu modułowego rozdzielacza RAUGEO CLICK z przepływomierzami 5-15 l/min (np. dla kolektorów poziomych lub sond spiralnych Helix ) Budowa modułowa Ilość obw. Zestaw Zestaw Zest. uchwytów Zestaw śrubunków zaciskowych o średnicy geotermal. podstawowy uzupełniający ściennych DN 20 DN 25 DN 32 DN 40 DN 50 Nr art obwody obwody obwody obwod obwod obwod obwod obwod obwod obwod obwod Akcesoria Ilość obw. Zest. zaworów Zest. złączek przejśc. do podłącz. przewodów głównych o średnicy Termomanometr Złączka geotermal. kulowych DN 40 DN 50 DN 63 DN 75 tylny boczny redukcyjna Nr art Ilość na rozdzielacz Produkt montowany tylko w połączeniu z innym produktem! Produkt montowany tylko w połączeniu z innym produktem! 3

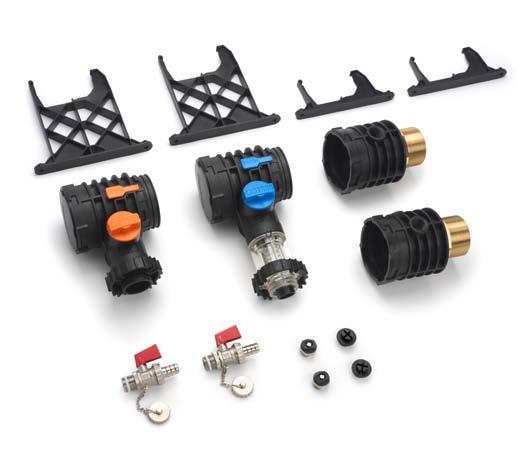

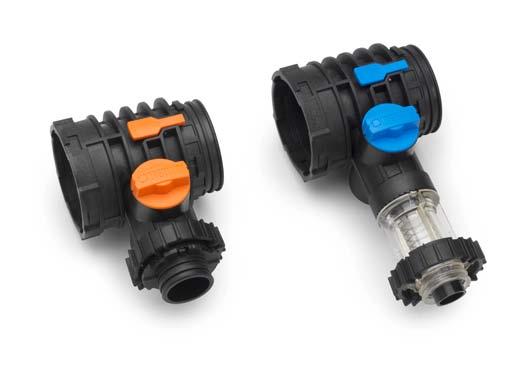

4 Zestaw podstawowy RAUGEO CLICK Zestaw podstawowy do montażu rozdzielacza na budowie, wykonany z tworzywa sztucznego wzmocnionego włóknem szklanym oraz odpornego na wysokie i niskie temperatury, z wysoką izolacją cieplną (współczynnik przewodzenia ciepła 0,30 W/mK). Średnica wewnętrzna belek rozdzielacza 2 ½ (64 mm). Składa się z 2 modułów podłączeniowych i 2 modułów końcowych (dla belki zasilania i powrotu). Każdy moduł podłączeniowy z gwintem zewnętrznym z mosiądzu odpornego na odcynkowanie o średnicy 2 (50 mm) do podłączenia przewodów głównych oraz z 3 trzema odejściami o średnicy ½ GW (12mm) do montażu elementów dodatkowych. Moduł końcowy (belka zasilania) z zintegrowanym zaworem kulowym (ID 25). Moduł końcowy (belka powrotu) z zintegrowanym zaworem kulowym (ID 25) oraz przepływomierzem z tworzywa sztucznego (ID 25). Odejścia obwodów geotermalnych z pierścieniem bagnetowym do podłączenia śrubunku zaciskowego. Przeznaczony dla maks. ciśnienia próbnego 10 bar oraz maks. ciśnienia roboczego 6 bar. W zestawie: 2 x zaślepka, 2 x zawór napełniająco-odcinający ½ (12 mm), 2 x zawór odpowietrzający ½ (12 mm), zestaw uchwytów ściennych dla 2 punktów montażowych Nr art. Przepływomierz Waga Jednostka Opakowanie PLN/zestaw [l/min] [kg/zestaw] dostawy [zest.] [zestawów/karton] , , , ,00 Zestaw uzupełniający RAUGEO CLICK Zestaw uzupełniający do rozbudowy rozdzielacza na budowie o 1 obwód geotermalny, wykonany z tworzywa sztucznego wzmocnionego włóknem szklanym oraz odpornego na wysokie i niskie temperatury, z wysoką izolacją cieplną (współczynnik przewodzenia ciepła 0,30 W/mK). Średnica wewnętrzna belek rozdzielacza 2 ½ (64 mm). Składa się z 2 modułów (dla belki zasilania i powrotu) do podłączenia 1 obwodu geotermalnego. Moduł belki zasilania z zintegrowanym zaworem kulowym (ID 25). Moduł belki powrotu z zintegrowanym zaworem kulowym (ID 25) oraz przepływomierzem z tworzywa sztucznego (ID 25). Odejścia obwodów geotermalnych z pierścieniem bagnetowym do podłączenia śrubunku zaciskowego. Przeznaczony dla maks. ciśnienia próbnego 10 bar oraz maks. ciśnienia roboczego 6 bar. Nr art. Przepływomierz Waga Jednostka Opakowanie PLN/zestaw [l/min] [kg/zestaw] dostawy [zestaw] [zestawów/karton] , , , ,00 4

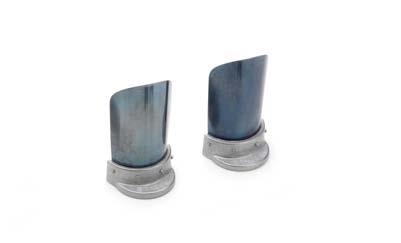

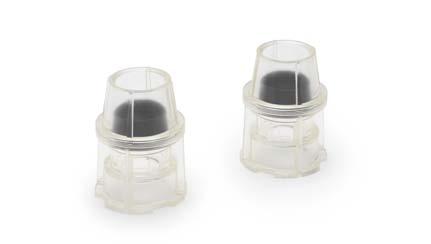

5 Zestaw śrubunków zaciskowych RAUGEO CLICK Zestaw śrubunków zaciskowych do rozdzielacza RAUGEO CLICK do podłączenia 1 obwodu geotermalnego. Składa się z 2 przezroczystych śrubunków zaciskowych wykonanych z tworzywa sztucznego, z oznaczeniem głębokości wprowadzenia rury. Przeznaczony dla wszelkich typów rur geotermalnych z PE i PE-Xa. Nr art. Średnica rury Waga Jednostka Opakowanie PLN/zestaw [kg/zestaw] dostawy [zest.] [zestawów/karton] DN 20 0, , DN 25 0, , DN 32 0, , DN 40 0, , DN 50 0, ,00 Zestaw narzędzi RAUGEO CLICK Zestaw narzędzi do demontażu rur geotermalnych ze śrubunków zaciskowych RAUGEO CLICK. W zestawie: 1 zestaw narzędzi na średnicę Nr art. Średnica rury Waga Jednostka PLN/zestaw [kg/zestaw] dostawy [zestaw] DN 20 0, , DN 25 0, , DN 32 0, , DN 40 0, , DN 50 0, ,00 5

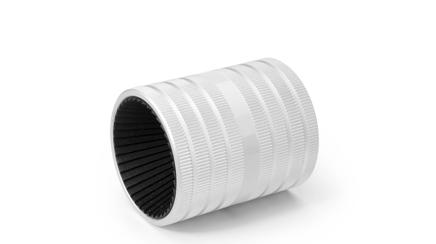

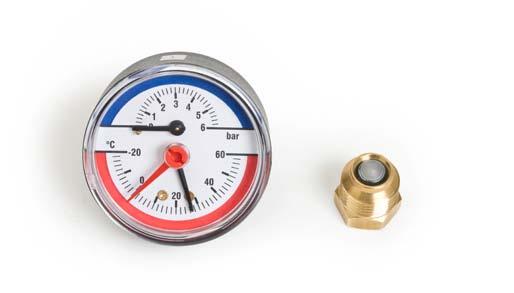

6 Gratownik RAUGEO Uniwersalne narzędzie do sfazowania końców rur z PE i PE-Xa o średnicach DN20 DN50 przed montażem w śrubunkach zaciskowych RAUGEO CLICK. Nr art. Waga Jednostka PLN/szt. [kg] dostawy [szt.] , ,00 Zestaw uchwytów ściennych RAUGEO CLICK Uchwyty ścienne z tworzywa sztucznego do montażu rozdzielacza RAUGEO CLICK (belki zasilania i powrotu) dla 2 punktów mocowania. W zestawie: po 2 uchwyty ścienne na belkę zasilania i powrotu, odpowiednia ilość śrub i kołków. Nr art. Waga/zestaw Jednostka Opakowanie PLN/zestaw [kg] dostawy [zestaw] [zestawów/karton] , ,00 Termomanometr RAUGEO CLICK Połączenie termometru i manometru do pomiaru temperatury i ciśnienia na zasilaniu i powrocie rozdzielacza RAUGEO CLICK z możliwością podłączenia z tyłu lub boku. Zakres temperatury: -20 C do +60 C Zakres ciśnienia: 0-6 bar W zestawie zawór serwisowy 1/2 (12 mm). Do montażu na rozdzielaczu potrzebna jest złączka redukcyjna R 3/8 x Rp 1/2. Nr art. Podłączenie Waga Jednostka PLN/szt. [kg/szt.] dostawy [szt.] Podłączenie tylne 0, , Podłączenie boczne 0, , Złączka redukcyjna 0, ,30 6

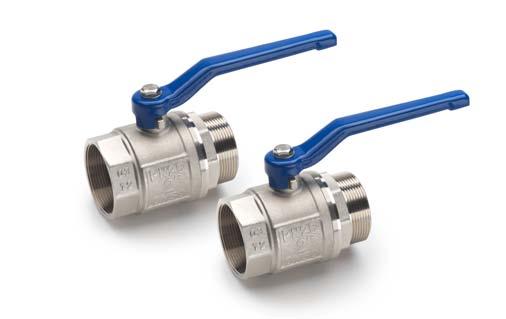

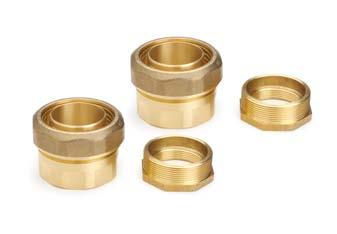

7 Zestaw zaworów kulowych RAUGEO CLICK Zestaw składa się z 2 zaworów o średnicy 2 do podłączenia przewodu głównego do belek rozdzielacza. Materiał: niklowany mosiądz. W zestawie: 2 zawory kulowe Nr art. Waga Jednostka PLN/zestaw [kg/zestaw] dostawy [zestaw] , ,00 Zestaw złączek przejściowych RAUGEO CLICK do zaworów kulowych Zestaw złączek przejściowych do podłączenia przewodów głównych do rozdzielacza RAUGEO CLICK. Materiał: mosiądz odporny na odcynkowanie W zestawie: 2 złączki przejściowe Nr art. Dla rur o średnicy Waga Jednostka PLN/zestaw [kg/zestaw] dostawy [zestaw] DN 40 1, , DN 50 1, , DN 63 1, , DN 75 3, ,00 7

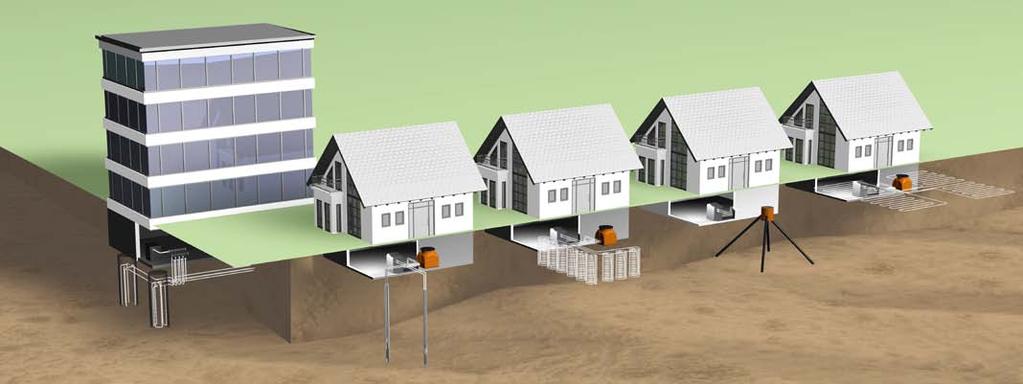

8 rozdzielacz RAUGEO CLICK UNIWERSALNE ZASTOSOWANIE Rozdzielacz RAUGEO CLICK można uniwersalnie łączyć z każdym systemem geotermalnym RAUGEO: Sondy geotermalne Sonda geotermalna RAUGEO PE-Xa: pozyskiwanie energii geotermalnej z głębi ziemi dzięki technologii najwyższej jakości Sonda geotermalna RAUGEO PE100/-RC: pozyskiwanie energii geotermalnej z głębi ziemi zgodnie z aktualnymi standardami techniki Sonda głębinowa RAUGEO HPR: efektywne wykorzystanie energii geotermalnej na głębokości do 800 metrów Sondy współosiowe RAUGEO: pozyskiwanie energii geotermalnej z głębi ziemi poprzez promieniste odwierty Sondy spiralne RAUGEO Helix PE-Xa: nowa forma wykorzystania energii geotermalnej na głębokości od 2 m do 5 m Kolektory geotermalne Kolektor poziomy RAUGEO PE-Xa: pozyskiwanie energii geotermalnej z powierzchni ziemi na głębokości 1-2 m dzięki technologii najwyższej jakości Kolektor poziomy RAUGEO PE100/-RC: pozyskiwanie energii geotermalnej z powierzchni ziemi na głębokości 1-2 m zgodnie z aktualnymi standardami techniki Pale energetyczne Kolektor RAUGEO PE-Xa: pozyskiwanie energii geotermalnej za pomocą kolektorów zintegrowanych z palami fundamentowymi do głębokości ok. 20 m Rozdzielacz RAUGEO CLICK można instalować nie tylko na ścianach w budynkach, ale także w studniach rozdzielaczowych. Udzielane przez nas porady fachowe, tak pisemne, jak i ustne, oparte są na naszych doświadczeniach i wiedzy, nie mogą jednak stanowić wiążącej informacji dla ewentualnych roszczeń. Warunki wykonania oraz różne przypadki zastosowań, na które nie mamy wpływu, wykluczają prawo do roszczeń na podstawie udzielonych przez nas informacji. Zalecamy każdorazowo upewnić się, czy dany produkt REHAU nadaje się do realizowanej przez Państwa inwestycji. Zastosowanie i wykonanie inwestycji z udziałem naszych wyrobów odbywa się poza zasięgiem naszych możliwości kontroli i dlatego też to właśnie Państwo ponosicie ostateczną odpowiedzialność. Nasza odpowiedzialność dotyczy stałej jakości materiałów, zgodności dostaw ze specyfikacją i parametrami technicznymi oraz naszymi warunkami dostaw i płatności i ogranicza się do wartości dostarczonego przez nas i zastosowanego przez Państwa wyrobu. Niniejszy dokument jest chroniony przez prawo autorskie. Powstałe w ten sposób prawa, w szczególności prawo do tłumaczenia, przedruku, pobierania rysunków, przesyłania drogą radiową, powielania na drodze fotomechanicznej lub podobnej, a także zapisywania danych w formie elektronicznej są zastrzeżone. A16300 PL
