1 Moduł 2/3 Projekt procesu technologicznego obróbki przedmiotu typu bryła obrotowa Zajęcia nr: 4 Temat zajęć: Dokumentacja technologiczna (Karta KT oraz KIO) Materiał przygotowany z wykorzystaniem opracowań dr inż. Jacka Habla Prowadzący: mgr inż. Łukasz Gola, mgr inż. Dorota Warżołek lugola@gmail.com, dorotawarzolek@gmail.com

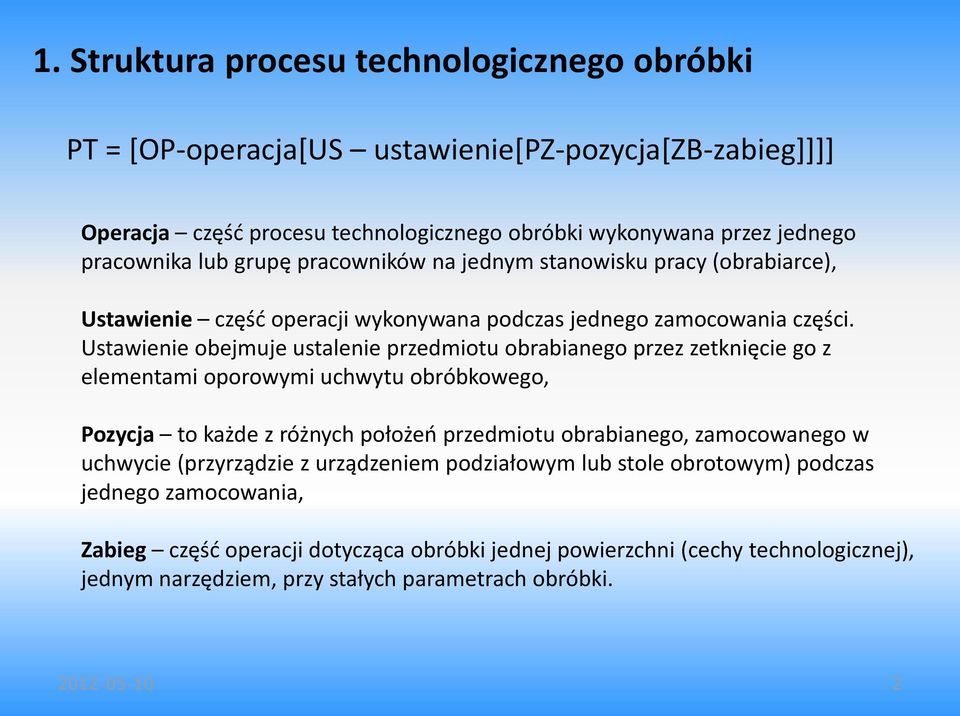

2 1. Struktura procesu technologicznego obróbki PT = [OP-operacja[US ustawienie[pz-pozycja[zb-zabieg]]]] Operacja część procesu technologicznego obróbki wykonywana przez jednego pracownika lub grupę pracowników na jednym stanowisku pracy (obrabiarce), Ustawienie część operacji wykonywana podczas jednego zamocowania części. Ustawienie obejmuje ustalenie przedmiotu obrabianego przez zetknięcie go z elementami oporowymi uchwytu obróbkowego, Pozycja to każde z różnych położeń przedmiotu obrabianego, zamocowanego w uchwycie (przyrządzie z urządzeniem podziałowym lub stole obrotowym) podczas jednego zamocowania, Zabieg część operacji dotycząca obróbki jednej powierzchni (cechy technologicznej), jednym narzędziem, przy stałych parametrach obróbki

3 2. Dokumentacja technologiczna Karta Technologiczna KT Po wykonaniu wstępnych obliczeń i wybraniu postaci półfabrykatu można przejść do etapu uzupełniania dokumentacji technologicznej Pierwszym krokiem jest wypełnienie karty KT Karta Technologiczna Karta KT zawiera listę planowanych operacji wraz z podaniem nazw stanowisk roboczych (obrabiarek), listy oprzyrządowania oraz normy czasu wykonania Aby właściwie uzupełnić kartę KT należy posłużyć się RPTO ramowym procesem technologicznym obróbki dla danej klasy części (np. wałek) Ramowy proces RPTO zawiera wszystkie możliwe operacje dla przedstawiciela syntetycznego (taki który zawiera wszystkie możliwe cechy technologiczne) Zadanie polega więc na: Rozpoznaniu wszystkich cech technologicznych (powierzchni) i wybraniu tylko koniecznych operacji Dobraniu właściwych obrabiarek do realizacji poszczególnych operacji UWAGA 1: operacje zwyczajowo numeruje się co 10 lub co 5! Uwaga 2: Treść operacji podaje się w postaci ogólnej czynności jak np. Toczenie powierzchni zewnętrznych, frezowanie rowków wpustowych itp

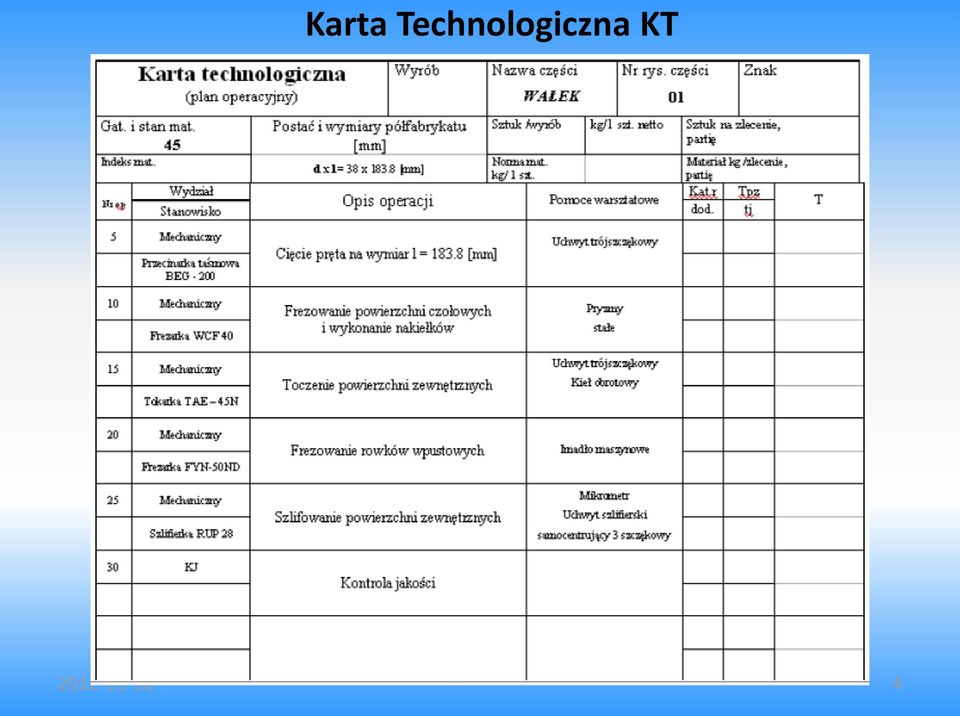

4 Karta Technologiczna KT

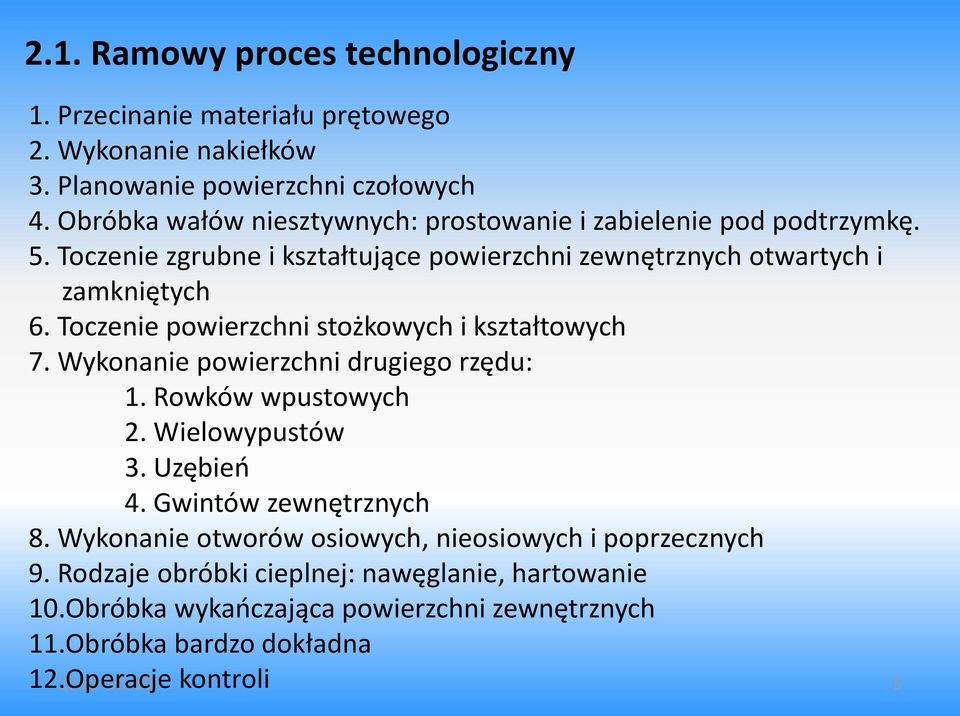

5 2.1. Ramowy proces technologiczny 1. Przecinanie materiału prętowego 2. Wykonanie nakiełków 3. Planowanie powierzchni czołowych 4. Obróbka wałów niesztywnych: prostowanie i zabielenie pod podtrzymkę. 5. Toczenie zgrubne i kształtujące powierzchni zewnętrznych otwartych i zamkniętych 6. Toczenie powierzchni stożkowych i kształtowych 7. Wykonanie powierzchni drugiego rzędu: 1. Rowków wpustowych 2. Wielowypustów 3. Uzębień 4. Gwintów zewnętrznych 8. Wykonanie otworów osiowych, nieosiowych i poprzecznych 9. Rodzaje obróbki cieplnej: nawęglanie, hartowanie 10.Obróbka wykańczająca powierzchni zewnętrznych 11.Obróbka bardzo dokładna 12.Operacje kontroli 5

6 3. Dobór obrabiarek i oprzyrządowania 3.1 Obrabiarka przestrzeń robocza, zakres dokładności wykonania, moc napędu głównego [kw], itp. Piła Tokarka Frezarka Szlifierka

7 4. Dobór obrabiarek i oprzyrządowania 3.2. Oprzyrządowanie przedmiotowe max prędkość obrotowa, max siła zacisku itp. Kieł obrotowy Kieł stały Uchwyt tokarski trójszczękowy Stół podziałowy Imadło maszynowe

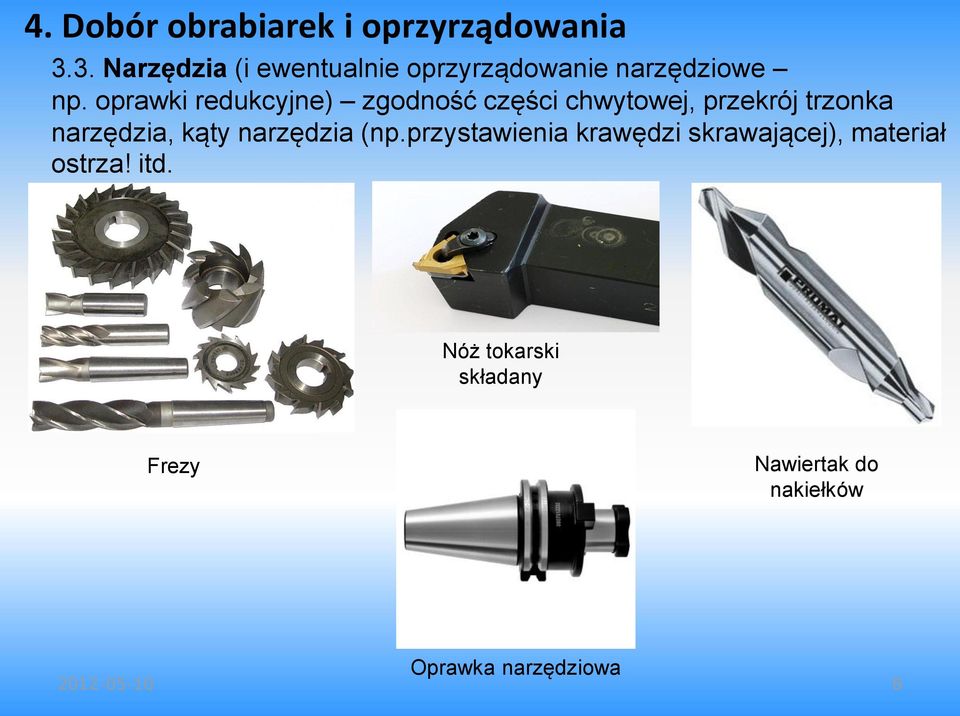

8 4. Dobór obrabiarek i oprzyrządowania 3.3. Narzędzia (i ewentualnie oprzyrządowanie narzędziowe np. oprawki redukcyjne) zgodność części chwytowej, przekrój trzonka narzędzia, kąty narzędzia (np.przystawienia krawędzi skrawającej), materiał ostrza! itd. Nóż tokarski składany Frezy Nawiertak do nakiełków Oprawka narzędziowa

9 3. Dobór obrabiarek i oprzyrządowania Uwaga: Obrabiarki oraz niezbędne oprzyrządowanie (przedmiotowe i narzędziowe) oraz narzędzia należy dobrać z bazy udostępnionej na stronie m65.pk.edu.pl

10 4. Dokumentacja technologiczna Karta Instrukcyjna Obróbki KIO Na karcie instrukcyjnej obróbki KIO podajemy sekwencje wykonywanych zabiegów technologicznych Numerujemy kolejno co 1: ustawienia, pozycje Zabiegi numerujemy co 1 w sposób ciągły niezależnie od zmiany pozycji czy ustawienia Treść zabiegu odnosi się bezpośrednio do wykonania konkretnej powierzchni np. toczyć zgrubnie fi45 na długości 150 Do każdej karty należy narysować rysunek operacyjny dla każdego ustawienia osobno Na rysunku operacyjnym: Wskazujemy (strzałka) i numerujemy (w kółeczku) kolejne zabiegi Powierzchnie obrabiane muszą być narysowane linią grubą Przedmiot ma wygląd jak po obróbce Wymiarujemy tylko powierzchnie, które są obrabiane Na rysunku należy również umieścić symbole sposobu ustalenia przedmiotu Do każdego zabiegu należy dobrać odpowiednie narzędzie i parametry obróbki

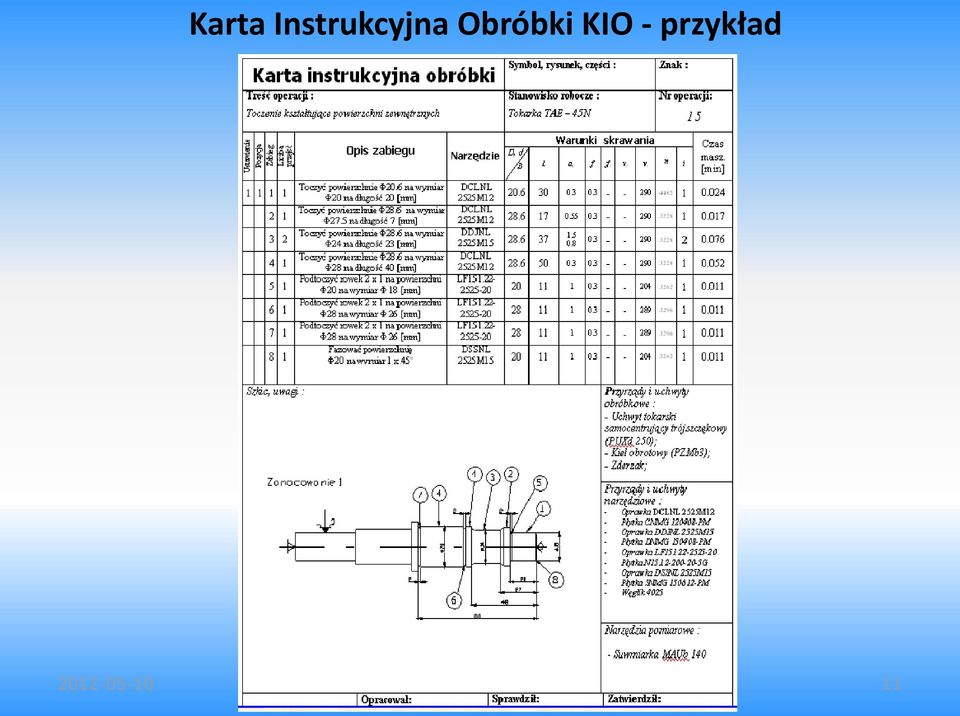

11 Karta Instrukcyjna Obróbki KIO - przykład

12 KONIEC
